STM32 零基础可移植教程 18：I2C 入门，先用扫描器找一找总线上有没有设备

前面我们已经把串口、定时器、PWM、ADC、DMA 这些基础链路跑了一圈。

从这一篇开始，进入常见总线。

先讲 I2C。

很多新手一上来就想读传感器：

bash 复制代码

读温度
读姿态
读 EEPROM
读 OLED ID

然后程序一跑，什么都没有。

这时候很容易怀疑：

bash 复制代码

是不是寄存器地址错了？
是不是 HAL 函数不会用？
是不是模块坏了？

但在真正读寄存器之前，有一个更基础的问题要先确认：

bash 复制代码

I2C 总线上到底有没有设备回应？

所以这一篇不急着读某一个具体芯片。

我们先做一个通用工具：

bash 复制代码

I2C Scanner

它的作用很简单：

bash 复制代码

从 0x03 扫到 0x77
看看哪些 7 位地址有设备 ACK
然后通过串口打印出来

这篇只解决一个明确目标：

bash 复制代码

用 STM32 扫描 I2C 总线地址，确认设备是否在线

但在动手之前，先把 I2C 是什么、怎么工作、以及为什么选它讲清楚。

道理通了，后面写代码才不懵。

I2C 是什么

I2C（Inter-Integrated Circuit，也常写作 IIC）是一种串行通信总线，由 Philips 在 1980 年代设计。

它最大的特点是：

bash 复制代码

只用两根线，就能挂很多设备

这两根线分别是：

bash 复制代码

SCL（Serial Clock）：时钟线，由主机产生
SDA（Serial Data）：数据线，双向传输数据

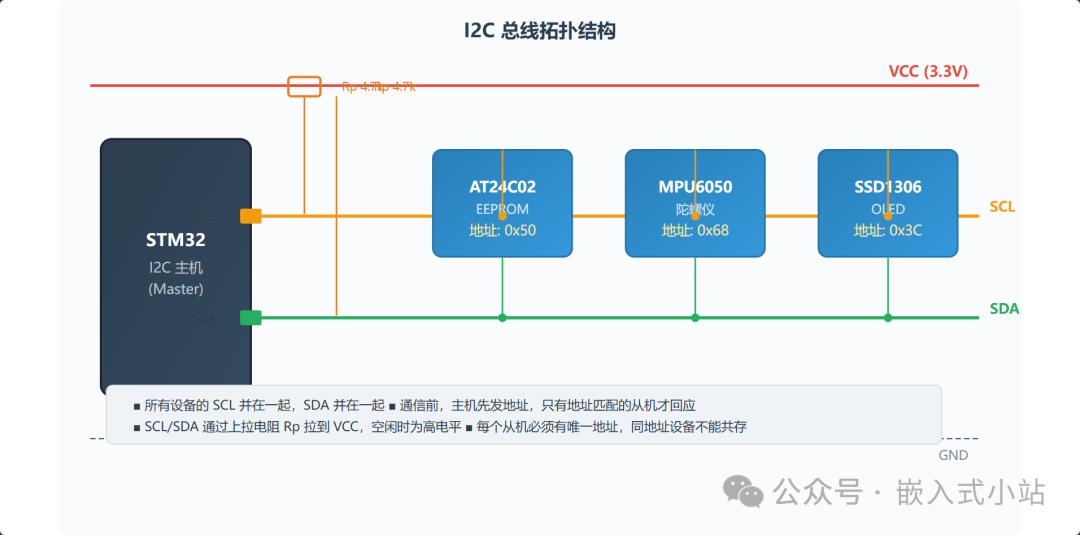

在 STM32 开发中，I2C 最常见的应用场景是：

bash 复制代码

一块 STM32 当主机
总线上挂多个传感器 / EEPROM / OLED
每个设备靠不同的地址区分

I2C 的工作原理

1. 主从结构

I2C 总线上只有两种角色：

bash 复制代码

主机（Master）：发起通信的一方，负责产生 SCL 时钟
从机（Slave）：响应主机的一方，每个从机有一个唯一地址

一条 I2C 总线上可以有多个主机和多个从机。

但对入门来说，只需要记住最常见的用法：

bash 复制代码

STM32 = 主机
传感器 / EEPROM / OLED = 从机

主机永远主动发起通信，从机只能被动回应。

这一点和 UART 完全不同------UART 两端是平等的，谁都可以随时发数据。

2. 地址怎么区分设备

每一个 I2C 从机都有一个 7 位（或 10 位）的设备地址。

主机在通信开始时先广播一个地址：

bash 复制代码

主机：0x68 在不在？

地址是 0x68 的设备拉低 SDA 回应一个 ACK，表示"我在"。

其他地址的设备不理这件事。

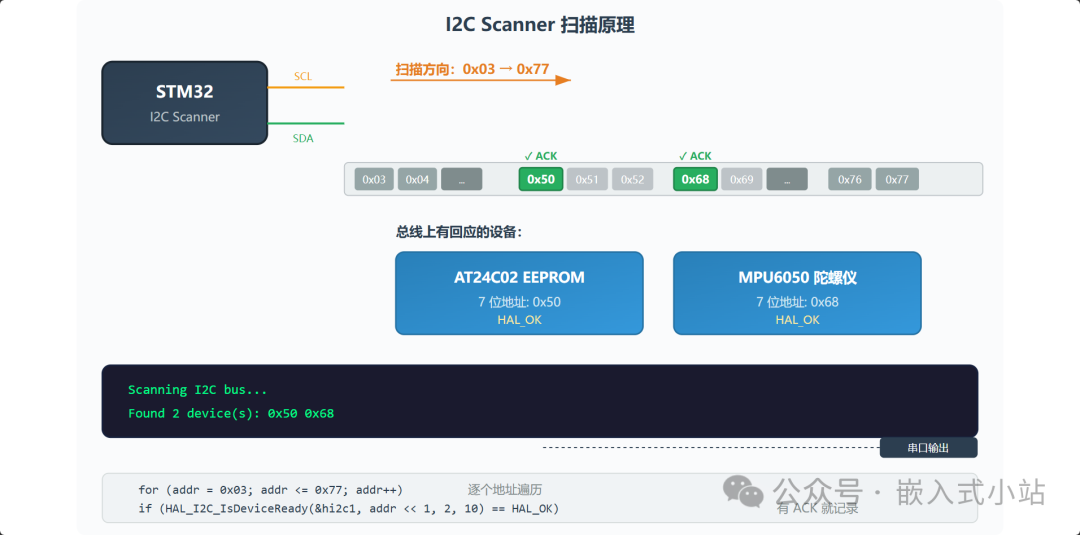

这就是 I2C Scanner 的核心原理：

bash 复制代码

对 0x03 到 0x77 的每个地址问一遍
看谁回 ACK

所以扫到地址，说明总线上确实有这个设备。

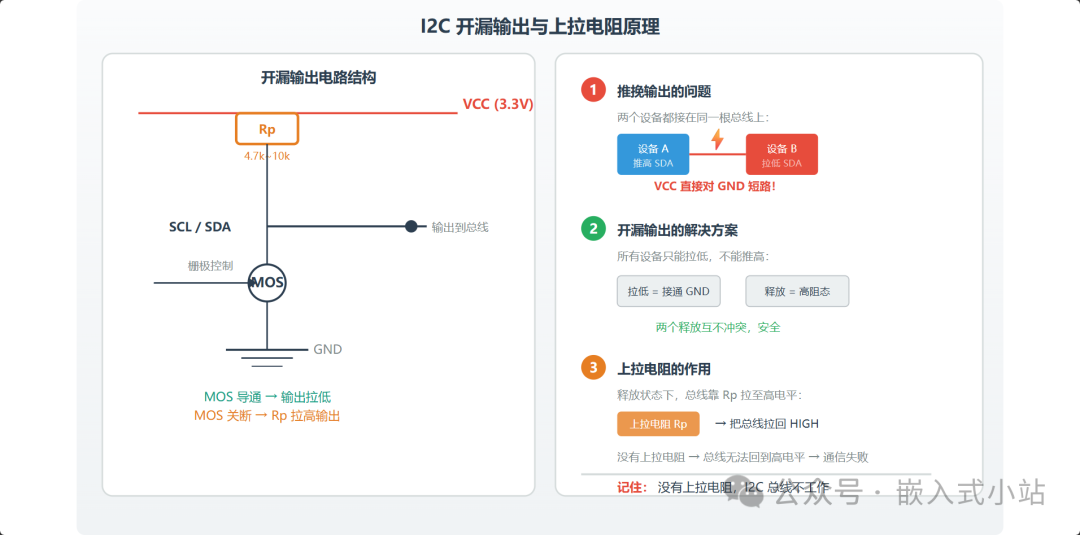

3. 开漏输出和上拉电阻------为什么必须有上拉

I2C 的 SCL 和 SDA 引脚都是开漏输出（Open Drain）。

简单理解就是：

bash 复制代码

设备可以把线拉低（接地）
但不会主动把线推高（接电源）

总线要回到高电平，靠的是上拉电阻把线拉到 VCC。

为什么这样设计？

假设有三个设备的 SDA 连在同一条线上：

bash 复制代码

如果设备 A 推高、设备 B 推低
就相当于电源和地直接短路

开漏输出天然避免了这个问题：

bash 复制代码

设备只拉低，不推高
谁都不推高，就不会打架
高电平由上拉电阻统一提供

所以记住一句话：

bash 复制代码

没有上拉电阻，I2C 总线不工作

很多模块（MPU6050、OLED 小板）板子上已经焊了 4.7k 或 10k 上拉电阻，这时就不用再加。

但如果你自制的板子忘了加上拉，I2C 一定扫不到设备。

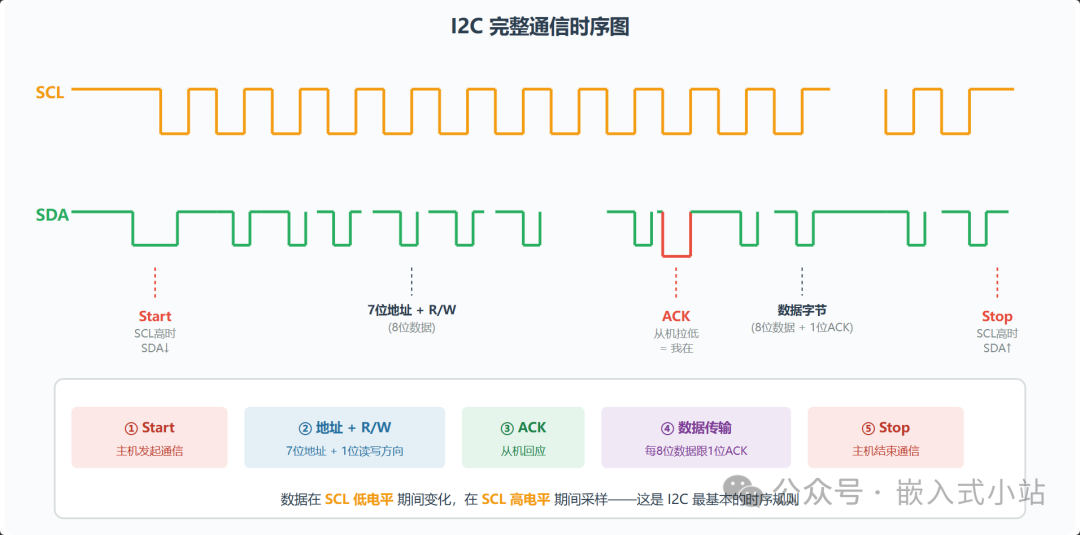

4. 一次完整的 I2C 通信过程

一次完整的 I2C 通信大致是这样：

Start 和 Stop 这两根线的时序变化，就定义了通信的开始和结束。

中间传输数据时，SCL 的每个脉冲对应一个 bit。

ACK 很关键：

bash 复制代码

ACK = 对方收到了
NACK = 没收到，或没这个地址的设备

初学者不需要手写这些时序，HAL 库已经封装好了。

但知道有这些东西，调试时看波形就不会一脸茫然。

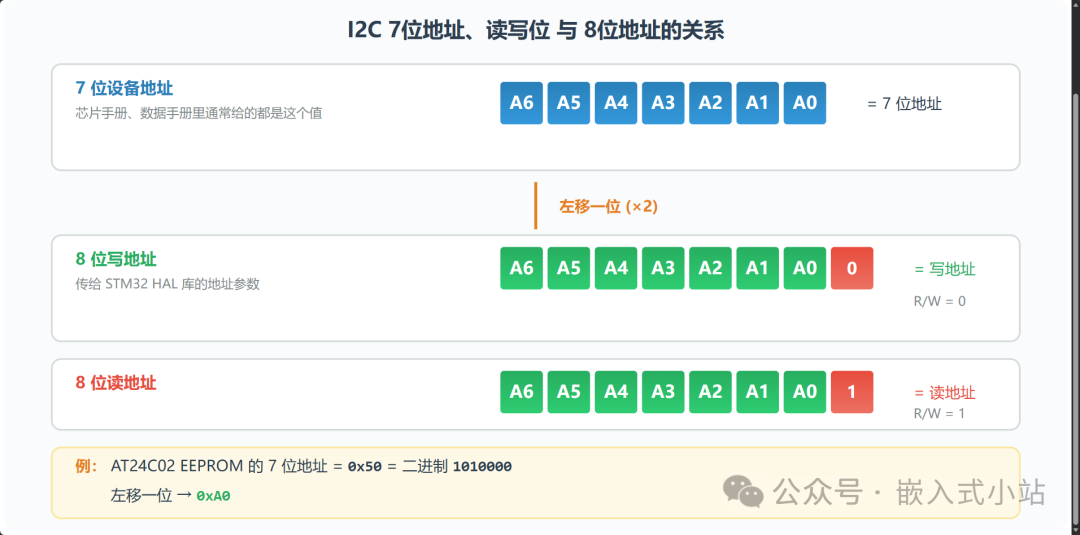

5. 7 位地址和 8 位地址的关系

I2C 入门最容易踩的坑就是地址。

很多资料写：

bash 复制代码

AT24C02 地址：0xA0

也有资料写：

bash 复制代码

AT24C02 地址：0x50

到底哪个对？

都对你。

bash 复制代码

0x50 是 7 位设备地址
0xA0 是左移一位之后、末位填 0 的 8 位写地址

I2C 在线上实际发送 8 位：7 位地址 + 1 位读写位。

所以：

bash 复制代码

写地址 = 0x50 << 1 | 0 = 0xA0
读地址 = 0x50 << 1 | 1 = 0xA1

在代码中使用 STM32 HAL 库时，多数函数要求传入左移后的值。

但我们在应用层和串口打印时，统一使用 7 位地址。

打印的是 0x50，传给 HAL 的才是 (uint16_t)(0x50 << 1)。

这样和芯片手册上的 7 位地址对应，移植和查资料都更清楚。

为什么用 I2C 而不是 UART 或 SPI

三种总线各有各的适用场景，不是说谁一定比谁好。

先看对比：

特性

UART

SPI

I2C

| --- | --- | --- | --- |

最少信号线

2（TX/RX）

4（SCK/MOSI/MISO/CS）

2（SCL/SDA）

多设备

不支持

支持，但每增加一个设备多加一根 CS

支持，靠地址区分，不额外占用引脚

速度

通常 ≤ 1 Mbps

几 MHz 到几十 MHz

标准 100 kHz，快速 400 kHz，高速 3.4 MHz

全双工

是

否（半双工）

硬件复杂度

低

中

低

典型用途

调试、GPS/蓝牙模块

显示屏、高速 ADC、Flash

传感器、EEPROM、RTC、小 OLED

场景 1：只接一个模块，三种都行

比如你只想用蓝牙透传，UART 最简单。

一块 STM32 的 TX 接模块的 RX，RX 接模块的 TX，串口助手就能看到数据。

场景 2：接多个传感器，I2C 优势明显

假设你要接 3 个传感器：温度、湿度、气压。

用 UART：

bash 复制代码

需要 3 个 USART，6 根数据线
而且 STM32 上 USART 数量有限

用 SPI：

bash 复制代码

SCK + MOSI + MISO = 3 根公用
但每个传感器还要一根独立的 CS = 再加 3 根
总共 6 根线

用 I2C：

bash 复制代码

SCL + SDA = 2 根线
3 个传感器全部并在这两根线上
每个传感器有不同地址，靠地址区分

这就是 I2C 最大的优势：

bash 复制代码

设备越多，省线越明显

场景 3：高速传输，SPI 更适合

I2C 跑 100 kHz 或 400 kHz，SPI 可以跑几 MHz 甚至更高。

如果你要驱动一块彩色 TFT 屏幕，每秒钟要刷大量像素数据，SPI 更合适。

I2C 的 OLED 只是 128 × 64 像素的小屏，数据量小很多。

场景 4：距离远，UART 更可靠

I2C 和 SPI 都是板内总线，设计上就没考虑远距离。

UART 可以加 RS-232、RS-485 收发器，跑到几米甚至上千米。

一句话总结

bash 复制代码

接传感器 / EEPROM / RTC / 小 OLED → 首选 I2C，线最少
接 TFT 彩屏 / 高速 ADC → 首选 SPI，速度快
调试口 / GPS / 蓝牙透传 → 首选 UART，简单直接

对于这篇的 Scanner 来说，目标是找到 I2C 总线上的设备，和别的总线没有关系。

但你可能在同一个工程里同时用到 UART（串口打印）+ I2C（传感器）------这非常正常。

本篇目标

最终现象：

如果没有接任何 I2C 设备，串口打印：

bash 复制代码

Scanning I2C bus...
No I2C device found.

如果接了一个常见 I2C 设备，串口可能打印：

bash 复制代码

Scanning I2C bus...
Found 1 device(s): 0x68

或者：

bash 复制代码

Found 1 device(s): 0x3C

或者：

bash 复制代码

Found 1 device(s): 0x50

本篇用到的外设：

bash 复制代码

I2C
USART printf

本篇跑通标准：

CubeMX 能正确配置 I2C；
Keil 编译通过；
串口能打印扫描结果；
能解释 7 位地址和 8 位地址的区别；
知道 I2C 为什么需要上拉电阻；
总线扫不到设备时，知道先查哪些地方。

准备工作

你需要准备：

项目

说明

| --- | --- |

STM32 开发板

任意带 I2C 的 STM32 都可以

下载器

ST-LINK/V2 或板载 ST-LINK

串口工具

用来看扫描结果

一个 I2C 设备

EEPROM、MPU6050、OLED、I2C LCD 小板都可以

杜邦线

外接模块时使用

原理图

确认 I2C 的 SCL/SDA 引脚

如果你暂时没有 I2C 模块，也可以先把工程跑起来。

没有设备时，扫描结果应该是：

bash 复制代码

No I2C device found.

这说明程序至少跑通了。

但要验证 I2C 通信，最终还是需要接一个 I2C 设备。

常见设备地址举例：

设备

常见 7 位地址

说明

| --- | --- | --- |

AT24C02 EEPROM

| 0x50 |

有些资料会写 8 位写地址 0xA0

MPU6050

| 0x68

或 0x69

取决于 AD0 引脚电平

SSD1306 OLED

| 0x3C

或 0x3D

常见 0.96 寸 OLED

PCF8574 I2C LCD 小板

| 0x27

或 0x3F

不同小板地址不同

硬件连接

I2C 最少需要两根信号线：

bash 复制代码

SCL：时钟线
SDA：数据线

再加上供电和地：

I2C 模块

STM32 开发板

| --- | --- |

VCC

3.3V 或模块要求的电源

GND

SCL

STM32 I2C SCL

SDA

STM32 I2C SDA

注意三件事。

第一，GND 必须共地。

这个和串口、PWM 接回 ADC 一样。没有共地，电平就没有共同参考。

第二，确认模块电压。

很多 I2C 模块可以 3.3V 供电，也有些模块默认接 5V。STM32 的 I2C 引脚不一定都能承受 5V，上拉到 5V 时要特别小心。

入门阶段建议：

bash 复制代码

模块 VCC 接 3.3V
SCL/SDA 上拉也到 3.3V

第三，确认上拉电阻。

前面原理部分讲过，I2C 必须靠上拉电阻才能工作。

很多模块板子上已经焊了 4.7k 或 10k 上拉电阻。

如果不确定，查一下模块原理图，或者用万用表量一下 SCL/SDA 到 VCC 之间的电阻。

裸芯片或自制板子尤其要注意这一点------忘了加上拉，I2C 一定扫不到设备。

CubeMX 配置步骤

1. 复制前面的串口工程

建议从第 07 篇 USART printf 工程复制一份，改名为：

bash 复制代码

18_i2c_scanner

因为这篇需要串口打印扫描结果。

如果你重新建工程，也可以按第一篇流程：

选择芯片型号；

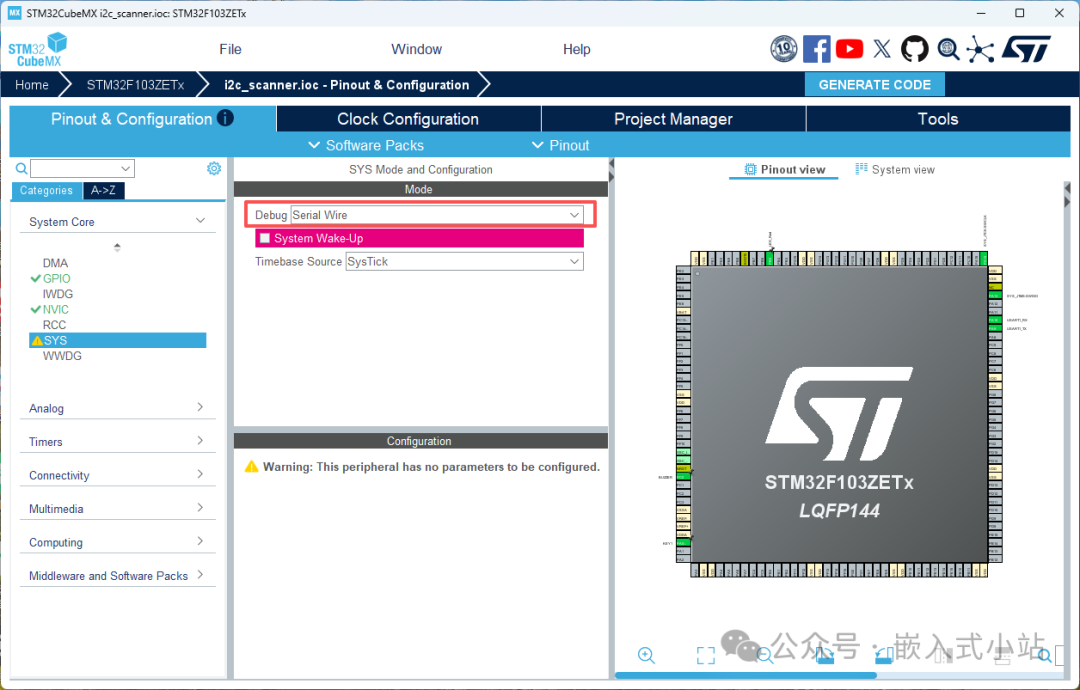

SYS -> Debug 设置为 Serial Wire；
配置 USART，用于 printf()；
配置 I2C；
生成 Keil 工程。

2. 配置 I2C

选择你要用的 I2C，比如：

bash 复制代码

I2C1

模式选择：

bash 复制代码

I2C

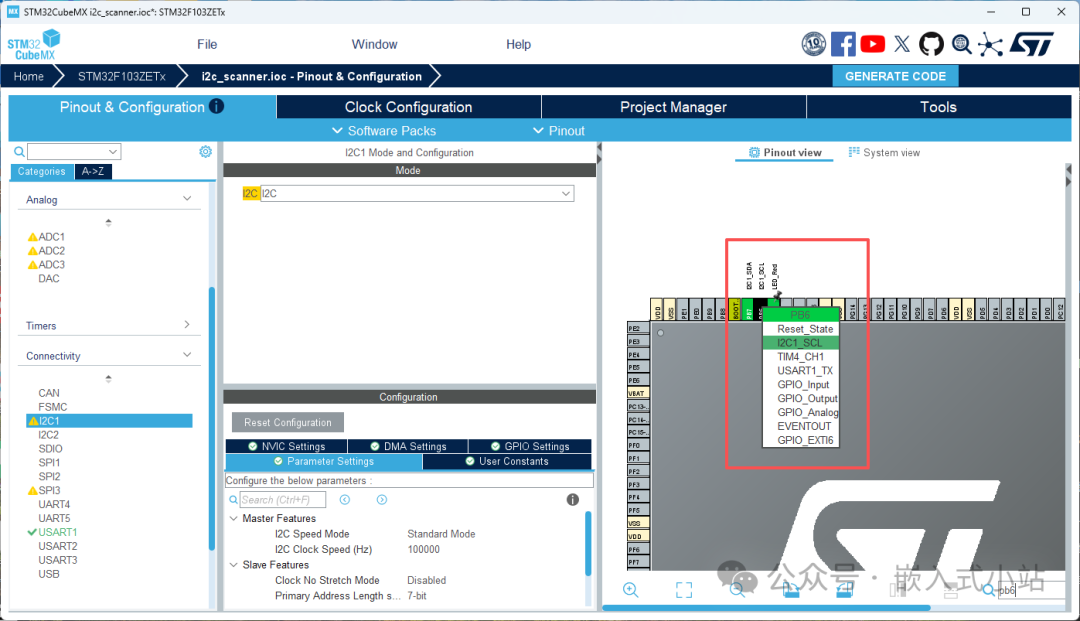

常见引脚示例：

I2C

SCL

SDA

| --- | --- | --- |

I2C1

PB6

PB7

I2C2

PB10

PB11

具体以你的芯片和开发板原理图为准。

注意：

bash 复制代码

不是任意 GPIO 都能直接当硬件 I2C 的 SCL/SDA

要选芯片复用功能里支持 I2C_SCL、I2C_SDA 的引脚。

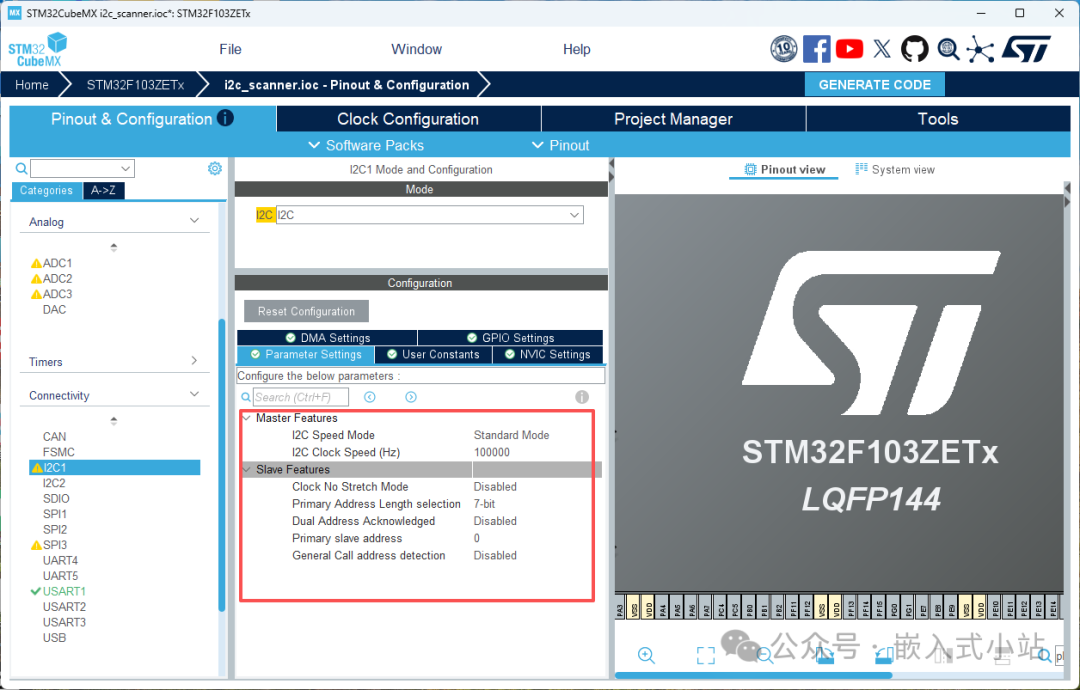

3. 设置 I2C 参数

入门阶段先用标准模式：

配置项

推荐值

说明

| --- | --- | --- |

I2C Speed Mode

Standard Mode

先用 100 kHz，稳定优先

I2C Clock Speed

100000 Hz

常见标准速度

Duty Cycle

标准设置

Own Address

主机模式下先不用

Addressing Mode

7-bit

常见 I2C 设备都是 7 位地址

General Call

Disable

先不用

No Stretch Mode

Disable

允许从机拉伸时钟

这一篇 STM32 当主机。

模块、传感器、EEPROM 当从机。

所以我们不会用 Own Address 做通信，只保持默认即可。

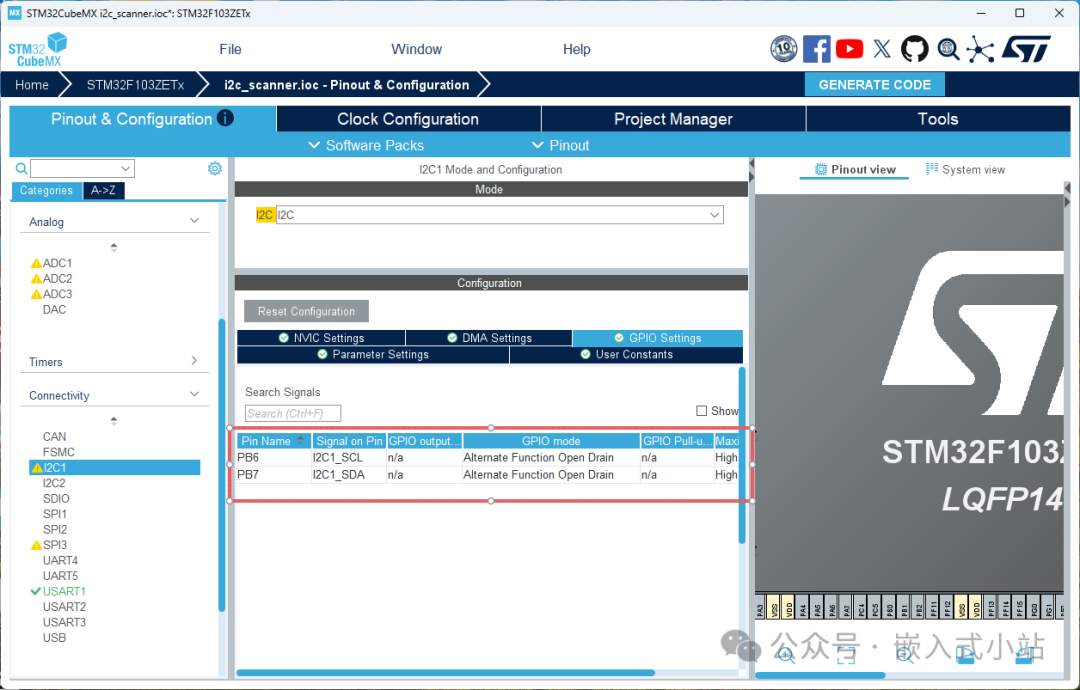

4. GPIO 上拉怎么选

如果 CubeMX 的 GPIO 页面里能看到 I2C 引脚，通常模式会是：

bash 复制代码

Alternate Function Open Drain

这是 I2C 的典型配置。

Pull-up/Pull-down 怎么选？

入门建议：

bash 复制代码

如果外部模块已经有上拉电阻，内部 Pull-up 可以不依赖它
如果不确定，可以先看模块原理图

有些工程会在 CubeMX 里把 I2C 引脚设成 Pull-up。

但 STM32 内部上拉通常比较弱，不建议把它当成唯一可靠上拉。

更推荐硬件上有 4.7k 或 10k 上拉电阻。

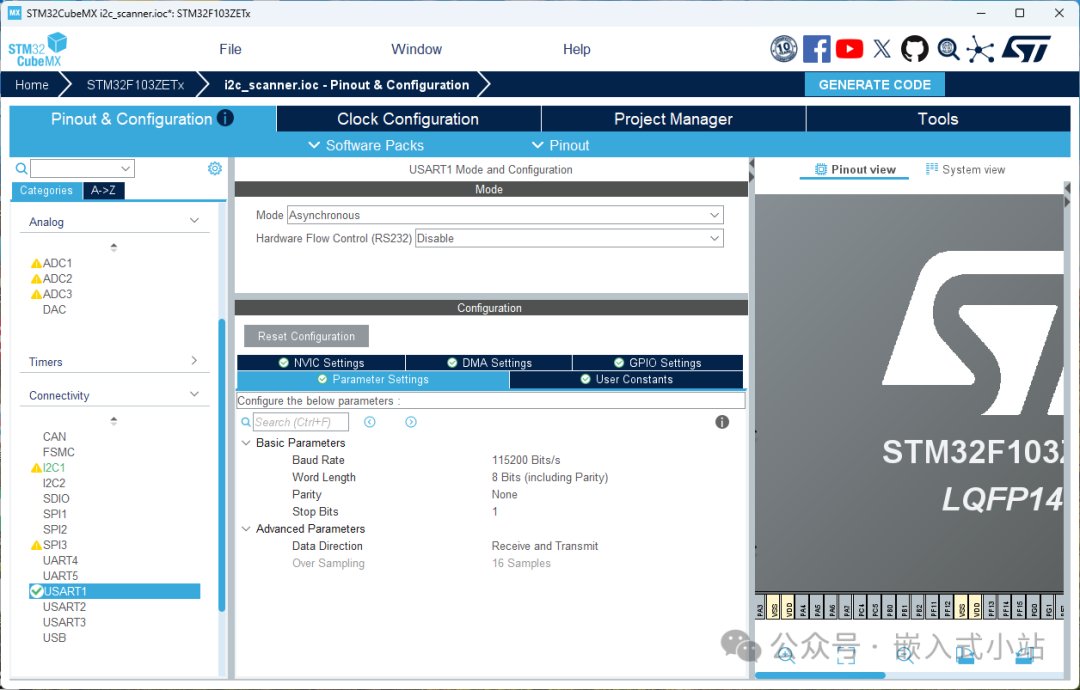

5. 配置 USART printf

这篇仍然需要串口输出扫描结果。

如果你已经完成第 07 篇，就直接沿用。

常见参数：

bash 复制代码

115200
8 数据位
无校验
1 停止位

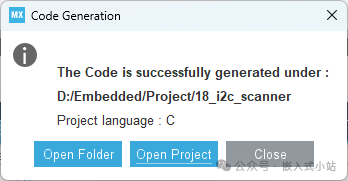

6. 生成 Keil 工程

点击：

bash 复制代码

GENERATE CODE

打开 Keil 后，先编译一次。

如果 CubeMX 原始工程都编译不过，先处理基础工程，不要急着加扫描代码。

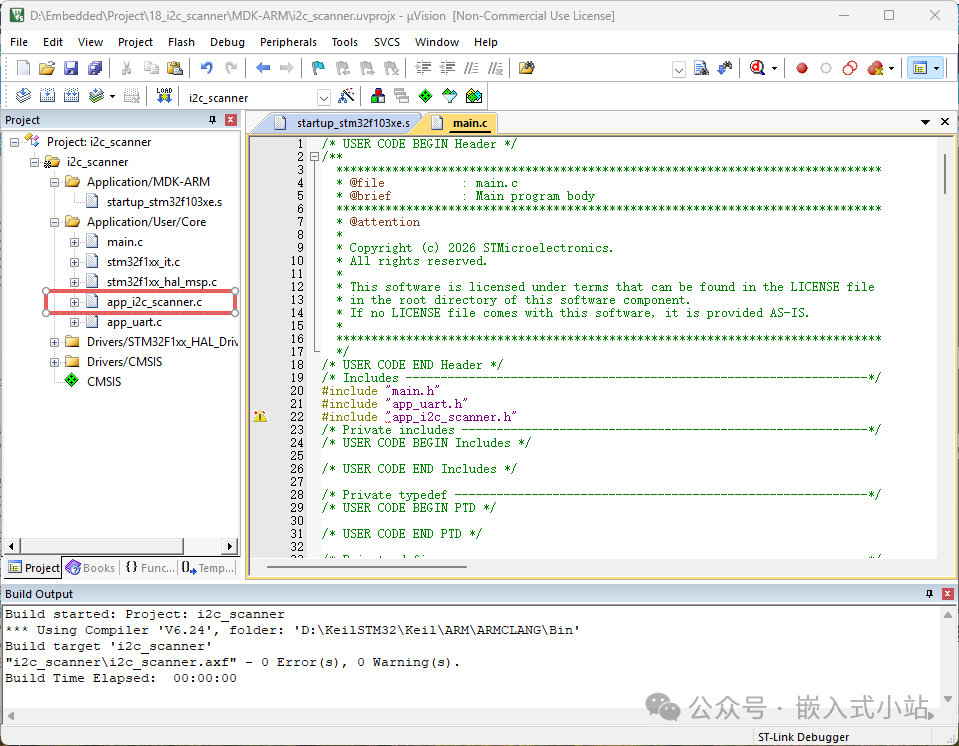

Keil 工程生成和编译

本篇新增两个文件：

bash 复制代码

Core/Inc/app_i2c_scanner.h
Core/Src/app_i2c_scanner.c

如果你手动新建 .c 文件，记得在 Keil 工程树里添加：

bash 复制代码

Core/Src/app_i2c_scanner.c

否则会出现：

bash 复制代码

undefined symbol App_I2CScanner_Scan

这不是函数写错了，而是 .c 文件没有参与编译。

完整代码

1. 新建 `Core/Inc/app_i2c_scanner.h`

bash 复制代码

#ifndef APP_I2C_SCANNER_H
#define APP_I2C_SCANNER_H

#include "main.h"
#include <stdint.h>

#ifndef APP_I2C_SCANNER_MAX_FOUND
#define APP_I2C_SCANNER_MAX_FOUND 16u
#endif

typedef struct
{
    uint8_t address_7bit[APP_I2C_SCANNER_MAX_FOUND];
    uint8_t count;
    uint8_t overflow;
} App_I2CScanner_Result;

void App_I2CScanner_Init(void);
HAL_StatusTypeDef App_I2CScanner_IsReady7Bit(uint8_t address_7bit);
HAL_StatusTypeDef App_I2CScanner_Scan(App_I2CScanner_Result *result);

#endif

2. 新建 `Core/Src/app_i2c_scanner.c`

bash 复制代码

#include "app_i2c_scanner.h"

/*
 * Default I2C is I2C1.
 * If your project uses I2C2 or another I2C instance, change this macro.
 */
#ifndef APP_I2C_SCANNER_HANDLE
#define APP_I2C_SCANNER_HANDLE hi2c1
#endif

/*
 * STM32 HAL I2C APIs expect the 7-bit device address shifted left by 1.
 * This module exposes 7-bit addresses to the application layer.
 */
#ifndef APP_I2C_SCANNER_TRIALS
#define APP_I2C_SCANNER_TRIALS 2u
#endif

#ifndef APP_I2C_SCANNER_TIMEOUT_MS
#define APP_I2C_SCANNER_TIMEOUT_MS 10u
#endif

#ifndef APP_I2C_SCANNER_ADDR_MIN
#define APP_I2C_SCANNER_ADDR_MIN 0x03u
#endif

#ifndef APP_I2C_SCANNER_ADDR_MAX
#define APP_I2C_SCANNER_ADDR_MAX 0x77u
#endif

extern I2C_HandleTypeDef APP_I2C_SCANNER_HANDLE;

void App_I2CScanner_Init(void)
{
}

HAL_StatusTypeDef App_I2CScanner_IsReady7Bit(uint8_t address_7bit)
{
    return HAL_I2C_IsDeviceReady(&APP_I2C_SCANNER_HANDLE,
                                 (uint16_t)(address_7bit << 1),
                                 APP_I2C_SCANNER_TRIALS,
                                 APP_I2C_SCANNER_TIMEOUT_MS);
}

HAL_StatusTypeDef App_I2CScanner_Scan(App_I2CScanner_Result *result)
{
    uint8_t addr;
    HAL_StatusTypeDef status;

    if (result == 0)
    {
        return HAL_ERROR;
    }

    result->count = 0u;
    result->overflow = 0u;

    for (addr = APP_I2C_SCANNER_ADDR_MIN; addr <= APP_I2C_SCANNER_ADDR_MAX; addr++)
    {
        status = App_I2CScanner_IsReady7Bit(addr);
        if (status == HAL_OK)
        {
            if (result->count < APP_I2C_SCANNER_MAX_FOUND)
            {
                result->address_7bit[result->count] = addr;
                result->count++;
            }
            else
            {
                result->overflow = 1u;
            }
        }
    }

    return HAL_OK;
}

核心函数是：

bash 复制代码

HAL_I2C_IsDeviceReady()

它会向指定地址发起一次测试。

如果设备回应 ACK，返回：

bash 复制代码

HAL_OK

如果没有设备回应，或者总线异常，就不会返回 HAL_OK。

注意这一行：

bash 复制代码

(uint16_t)(address_7bit << 1)

我们对外使用 7 位地址。

传给 HAL 时，左移 1 位。

这样串口打印出来的地址和大多数芯片手册里的 7 位地址保持一致。

main.c 调用方式

1. 添加头文件

在 main.c 顶部添加：

bash 复制代码

/* USER CODE BEGIN Includes */
#include "app_i2c_scanner.h"
#include <stdio.h>
/* USER CODE END Includes */

2. 初始化后打印提示

确认 CubeMX 已生成：

bash 复制代码

MX_GPIO_Init();
MX_I2C1_Init();
MX_USART1_UART_Init();

然后在 USER CODE BEGIN 2 中添加：

bash 复制代码

/* USER CODE BEGIN 2 */
App_I2CScanner_Init();

printf("\r\nI2C scanner test\r\n");
printf("Use 7-bit address format.\r\n");
/* USER CODE END 2 */

3. while 循环里扫描并打印

bash 复制代码

/* USER CODE BEGIN WHILE */
while (1)
{
  /* USER CODE END WHILE */

  /* USER CODE BEGIN 3 */
  App_I2CScanner_Result result;
  uint8_t i;

  printf("\r\nScanning I2C bus...\r\n");

  if (App_I2CScanner_Scan(&result) == HAL_OK)
  {
      if (result.count == 0u)
      {
          printf("No I2C device found.\r\n");
      }
      else
      {
          printf("Found %u device(s): ", result.count);
          for (i = 0u; i < result.count; i++)
          {
              printf("0x%02X ", result.address_7bit[i]);
          }
          printf("\r\n");

          if (result.overflow != 0u)
          {
              printf("Warning: too many devices, result list overflow.\r\n");
          }
      }
  }
  else
  {
      printf("I2C scan failed.\r\n");
  }

  HAL_Delay(3000);
  /* USER CODE END 3 */
}

这里每 3 秒扫描一次。

你可以先不接设备，看它打印：

bash 复制代码

No I2C device found.

再接上设备，看地址是否出现。

这样排查会很清楚。

编译、下载和验证

1. 不接 I2C 设备先验证程序

先只下载程序，不接任何 I2C 模块。

串口应该打印：

bash 复制代码

I2C scanner test
Use 7-bit address format.

Scanning I2C bus...
No I2C device found.

如果这一步都没有输出，先回去查 USART，不要急着查 I2C。

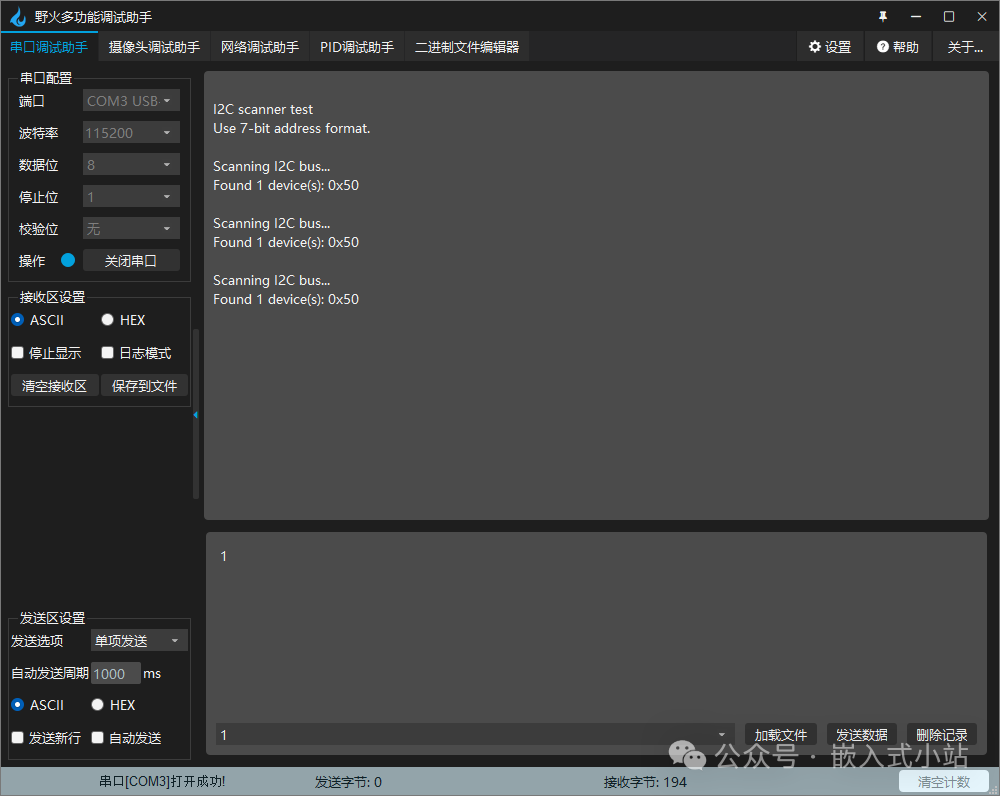

2. 接上一个 I2C 模块

接线示例：

bash 复制代码

模块 VCC -> 3.3V
模块 GND -> GND
模块 SCL -> STM32 I2C SCL
模块 SDA -> STM32 I2C SDA

然后复位开发板。

如果接的是 MPU6050，可能看到：

bash 复制代码

Found 1 device(s): 0x68

如果接的是 EEPROM，可能看到：

bash 复制代码

Found 1 device(s): 0x50

如果接的是 OLED，可能看到：

bash 复制代码

Found 1 device(s): 0x3C

3. 拔掉 SDA 或 SCL 做反向验证

如果你想确认扫描结果真的来自 I2C 模块，可以做一个小测试：

正常接线，扫描到地址；
拔掉 SDA；
复位或等下一次扫描；
地址应该消失；
再接回 SDA，地址应该恢复。

这个测试很适合新手建立感觉：

bash 复制代码

不是程序随便打印了一个地址
而是真的总线上有设备回应

移植到其他板子的修改点

要改的地方

为什么要改

在哪里改

| --- | --- | --- |

I2C 实例

可能用 I2C1、I2C2 或 I2C3

CubeMX，APP_I2C_SCANNER_HANDLE

SCL/SDA 引脚

不同板子引脚不同

CubeMX Pinout 和原理图

I2C 速度

有些设备只适合 100 kHz，有些支持 400 kHz

CubeMX I2C 参数

上拉电阻

I2C 必须有上拉

硬件原理图或外接电阻

设备供电电压

影响 SCL/SDA 上拉电平

模块说明和开发板电平

地址范围

有些特殊设备地址可能不在常用范围

| APP_I2C_SCANNER_ADDR_MIN/MAX |

扫描结果容量

总线上设备很多时可能超过 16 个

| APP_I2C_SCANNER_MAX_FOUND |

HAL 地址格式

HAL 通常要 7 位地址左移 1 位

| App_I2CScanner_IsReady7Bit() |

如果你用 I2C2，把代码里的默认句柄改成：

bash 复制代码

#define APP_I2C_SCANNER_HANDLE hi2c2

如果你用 I2C3，就改成：

bash 复制代码

#define APP_I2C_SCANNER_HANDLE hi2c3

常见问题排查

1. 串口没有任何输出

这不是 I2C 问题。

先按第 07 篇排查 USART：

TX/RX/GND 是否接对；
波特率是否一致；
printf() 是否已经重定向；
Keil 是否勾选 MicroLIB；
MX_USARTx_UART_Init() 是否执行；
串口助手是否选对端口。

2. 一直显示 `No I2C device found`

优先按这个顺序查：

检查项

说明

| --- | --- |

VCC/GND

模块是否供电，GND 是否共地

SCL/SDA

是否接反，是否接到 CubeMX 配置的那两个引脚

上拉电阻

模块或板子上是否有上拉

模块电压

3.3V 模块不要接错，5V 模块注意电平

I2C 实例

代码默认 hi2c1，实际是否用 I2C2

地址左移

代码内部已经左移，不要传 8 位地址再左移

I2C 扫不到设备时，硬件问题比代码问题更常见。

3. SCL/SDA 接反了会怎样

通常扫不到设备。

如果你不确定模块引脚顺序，先不要凭感觉接。

回去看模块丝印或原理图。

有些模块的引脚顺序是：

bash 复制代码

VCC GND SCL SDA

有些是：

bash 复制代码

GND VCC SCL SDA

看错一排针脚，很正常，也很耽误时间。

4. 扫出来的地址和资料不一样

先判断资料写的是 7 位地址还是 8 位地址。

比如资料写：

bash 复制代码

0xA0

扫描器打印：

bash 复制代码

0x50

这是正常的。

因为：

bash 复制代码

0xA0 >> 1 = 0x50

再比如资料写：

bash 复制代码

0xD0

扫描器打印：

bash 复制代码

0x68

也是正常的：

bash 复制代码

0xD0 >> 1 = 0x68

5. 程序卡住或者扫描很慢

本篇每个地址超时默认是：

bash 复制代码

#define APP_I2C_SCANNER_TIMEOUT_MS 10u

扫描 0x03 到 0x77，如果很多地址都没有回应，整个扫描会花一点时间。

如果你觉得太慢，可以适当减小超时，比如：

bash 复制代码

#define APP_I2C_SCANNER_TIMEOUT_MS 3u

但太短也可能导致慢设备来不及回应。

入门阶段先用 10 ms，稳定优先。

6. I2C 总线卡死

有时从机异常、程序下载中断、SCL/SDA 被拉低，可能导致总线卡死。

常见现象：

bash 复制代码

SDA 一直低
SCL 一直低
扫描不到任何设备
复位 STM32 也没用

先做简单处理：

给 I2C 模块断电再上电；
复位 STM32；
检查是否有短路；
降低 I2C 速度到 100 kHz；
确认上拉电阻。

更完整的"总线恢复"后面 I2C 排坑篇再讲。

7. 编译报 `hi2c1` 未定义

说明你的工程里 I2C 句柄不叫 hi2c1，或者没有开启 I2C1。

解决方法：

看 CubeMX 里开启的是 I2C1 还是 I2C2；
打开 i2c.c，确认句柄名；
修改：

bash 复制代码

#define APP_I2C_SCANNER_HANDLE hi2c1

比如实际是 I2C2，就改成：

bash 复制代码

#define APP_I2C_SCANNER_HANDLE hi2c2

8. 编译报 `undefined symbol App_I2CScanner_Scan`

通常是：

bash 复制代码

app_i2c_scanner.c 没有加入 Keil 工程

解决方法：

右键 Application/User/Core；
选择 Add Existing Files to Group；
添加 Core/Src/app_i2c_scanner.c；
重新编译。

本篇小结

这一篇我们没有急着读某个具体传感器，而是先做了一个通用 I2C Scanner。

你现在应该知道：

I2C 至少有 SCL 和 SDA 两根信号线；
I2C 总线需要上拉电阻；
STM32 当主机，模块通常当从机；
扫描器的本质是看某个地址有没有设备 ACK；
应用层建议统一显示 7 位地址；
传给 STM32 HAL 时，通常要把 7 位地址左移 1 位；
扫不到设备时，优先查供电、共地、SCL/SDA、上拉、电平和 I2C 实例。

下一篇继续 I2C：

STM32 I2C 读写寄存器：先读一个设备 ID 或配置寄存器。

到时候我们会在扫描到地址的基础上，再讲 HAL_I2C_Mem_Read() 和 HAL_I2C_Mem_Write() 怎么用。

STM32 零基础可移植教程 18：I2C 入门，先用扫描器找一找总线上有没有设备
