通信协议入门：单片机怎样把一个数字发送出去？

我们每天都在说"发送一个字节"，但导线上并没有一个叫"字节"的东西在奔跑。导线上真正存在的，只是随时间变化的电压。

UART、I²C、SPI、CAN 看起来各不相同，但它们都在解决同一件事：

发送端怎样把信息变成物理信号，接收端又怎样从物理信号中还原信息。

这一篇不要求你有任何电路基础。我们只从一个数字开始，完整走完它从程序到导线、再从导线回到程序的过程。

读完以后，你应该能够回答三个问题：

数字、二进制、数据帧和电平是什么关系？
发送端和接收端必须提前约定哪些规则？
拿到一张时序图，应该从哪里开始看？

一、我们要发送的，到底是什么？

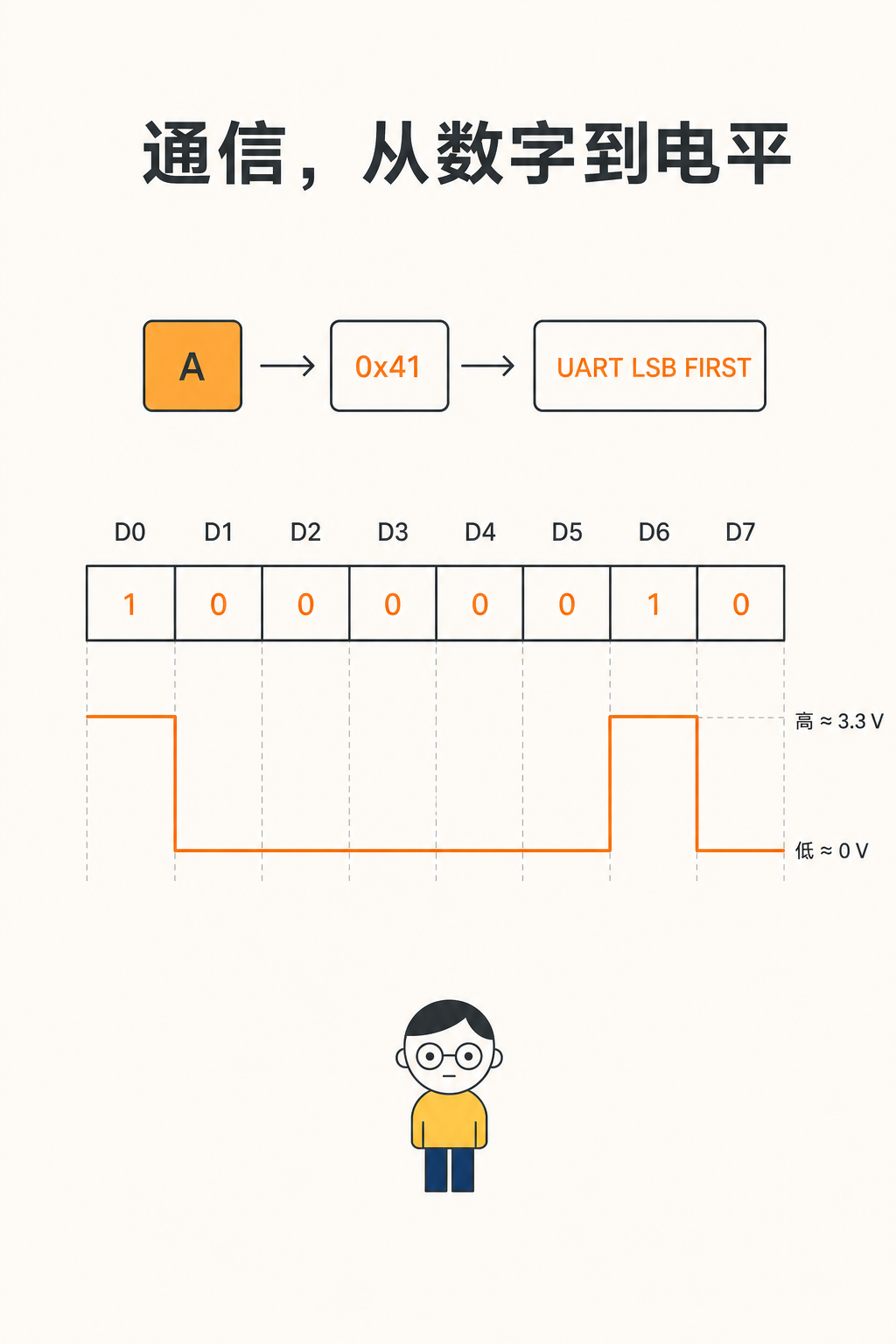

假设程序要发送字符 A。

计算机不会直接保存"A 的形状"，而是按照字符编码表，把它保存成一个数字。在 ASCII 编码中：

表达方式	值	用途
字符	`A`	人容易理解
十进制	`65`	普通数字写法
十六进制	`0x41`	程序和调试工具常用
二进制	`0100 0001`	8 个数据位

这四种写法描述的是同一个数。

需要注意的是，0x41 只有在程序按照 ASCII 解释时才代表字符 A。它也可以代表温度 65 ℃、设备状态 65，或者某条命令的参数。

导线不知道 0x41 是什么。数据的含义来自通信双方共同遵守的约定。

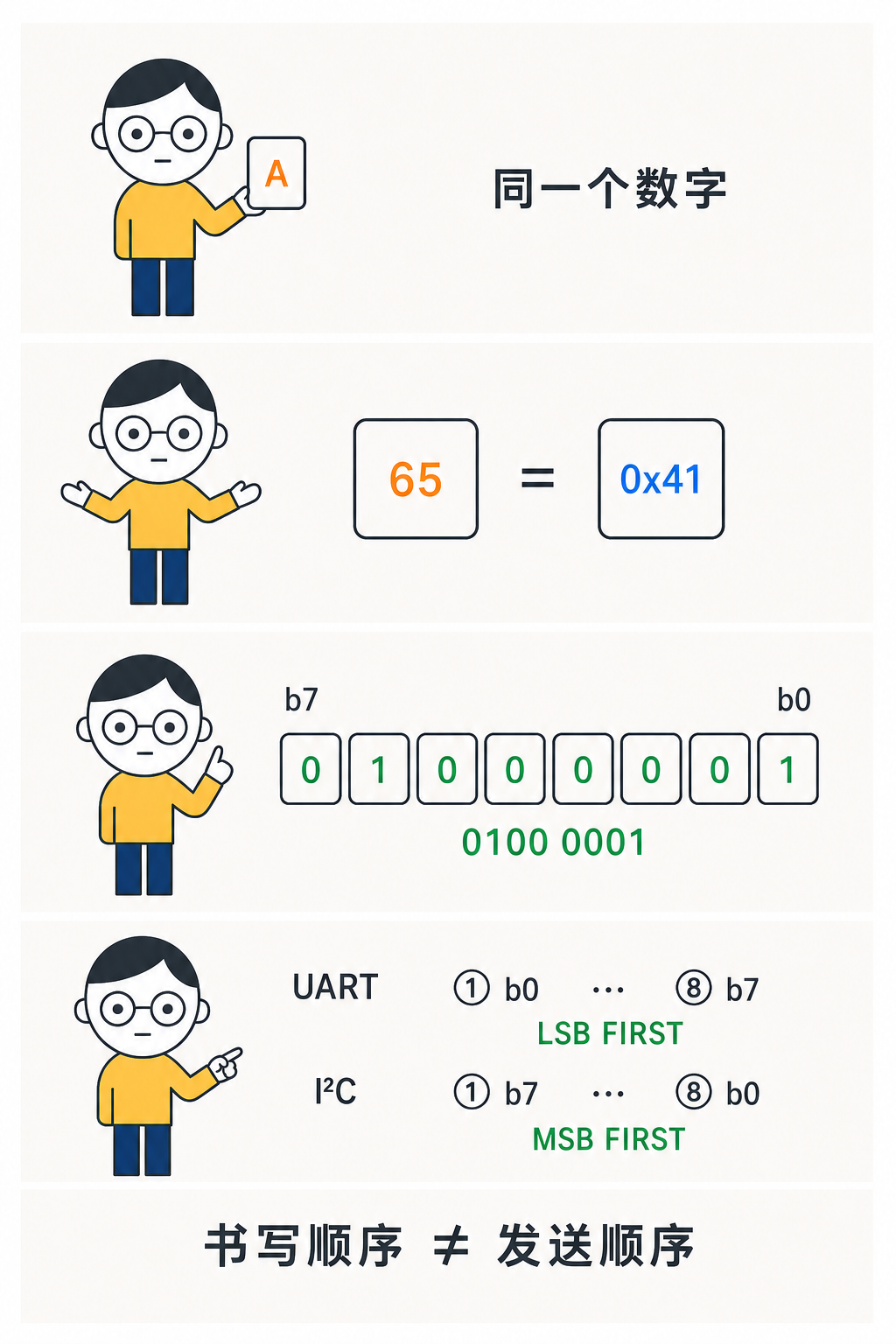

二、二进制的书写顺序，不等于线上的发送顺序

我们通常把 0x41 写成：

0100 0001

默认是最高位 b7 写在左边，最低位 b0 写在右边。

但是，协议真正发送时不一定从左边开始：

UART 通常从最低位 b0 开始发送，也就是 LSB First。
I²C 通常从最高位开始发送，也就是 MSB First。
SPI 可以由设备和控制器配置决定。
CAN 的字段和字节都有自己的发送规则。

所以看到一个二进制数时，不能直接认为"最左边那一位一定最先发送"。

第一条重要结论：纸面书写顺序和时间上的发送顺序是两件事。

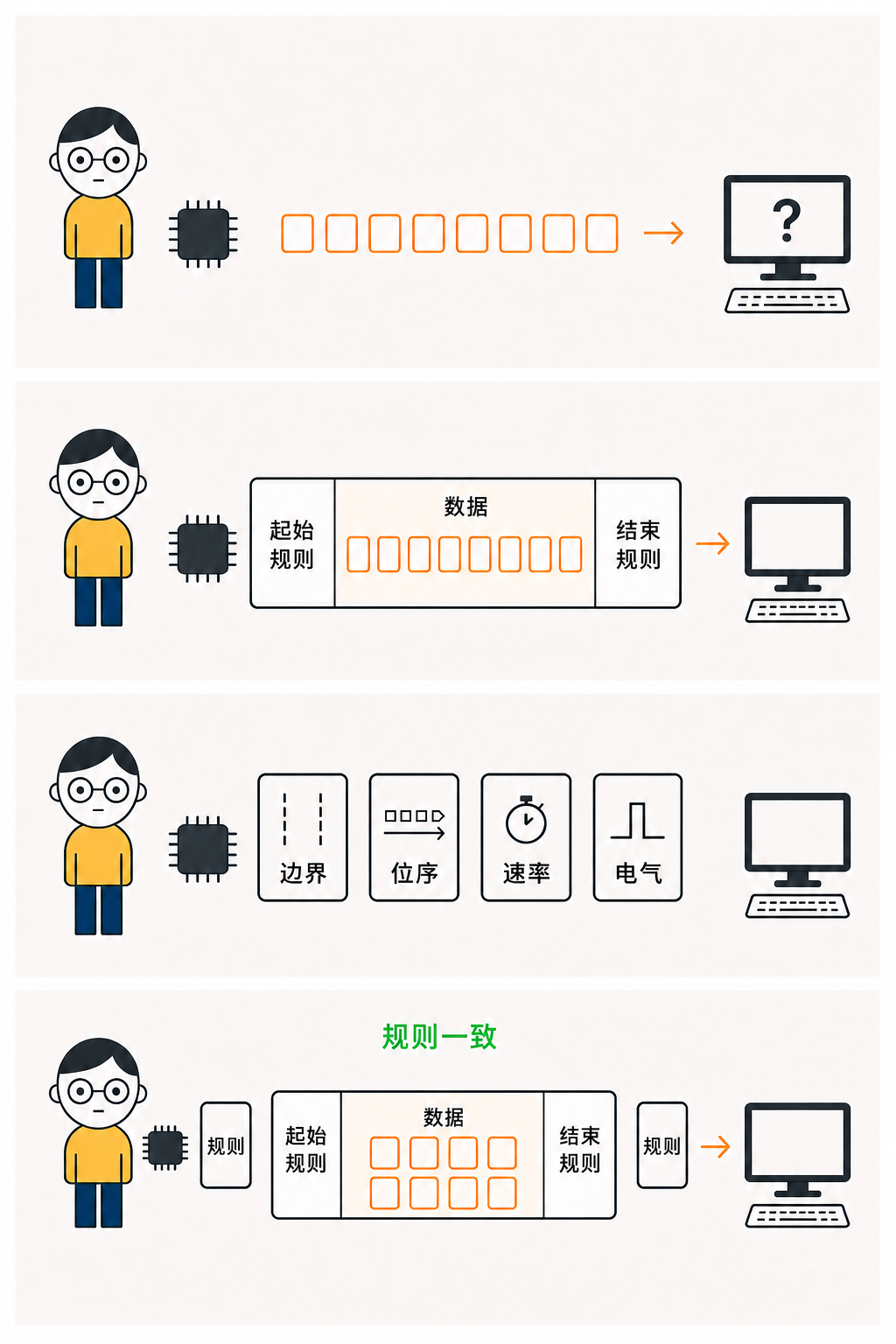

三、为什么不能把 8 个数据位直接扔到线上？

如果发送端直接输出 8 个电平，接收端会遇到很多问题：

它不知道传输什么时候开始。
它不知道现在看到的是第几个比特。
它不知道这一组数据什么时候结束。
它不知道数据是否被干扰。
它可能不知道这组数据属于哪个设备或哪类消息。

因此，通信协议通常会在有效数据前后增加控制信息，组成一个有边界的整体，这就是数据帧。

不同协议采用了不同方法：

协议	怎样标记开始	怎样组织数据	怎样结束或确认
UART	起始位	数据位、可选校验位	停止位
I²C	START	地址、R/W、数据	ACK/NACK、STOP
SPI	通常由 CS 选中设备	按时钟连续移位	通常由 CS 释放结束
CAN	SOF	ID、控制、数据、CRC	ACK、EOF

数据帧通常在解决四类问题：

边界：从哪里开始，到哪里结束。
身份或含义：数据属于哪个设备或哪类消息。
长度：后面应该继续接收多少数据。
可靠性：是否需要应答、校验、CRC 或重发。

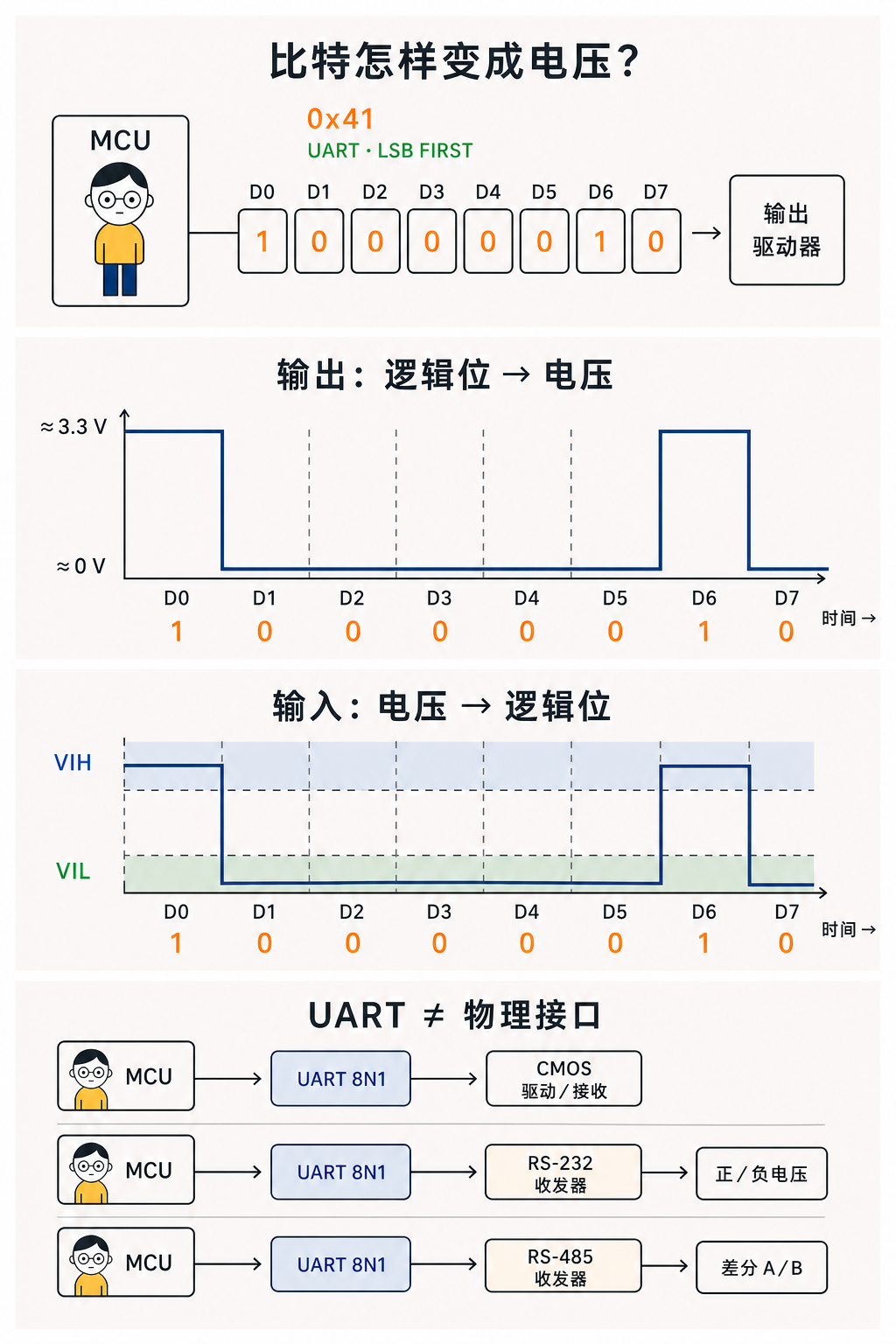

四、比特怎样变成真实导线上的电压？

数字电路会把逻辑 0 和逻辑 1 转换成不同的电压范围。

以常见的 3.3 V CMOS 信号为例：

高电平通常接近 3.3 V。
低电平通常接近 0 V。

但接收器并不是要求电压"必须恰好等于 3.3 V 或 0 V"，而是根据芯片数据手册规定的输入阈值，把实际电压判断为高或低。

同一个逻辑帧还可以经过不同收发器，变成不同的物理信号：

MCU 的 UART 可以直接使用 3.3 V CMOS 电平。
UART 经过 RS-232 收发器后，可以变成正负电压。
UART 经过 RS-485 收发器后，可以变成差分电压。
CAN 控制器的数据经过 CAN 收发器后，变成 CAN_H 与 CAN_L 上的差分信号。

这也是为什么 UART 不等于 RS-232，也不等于 RS-485。

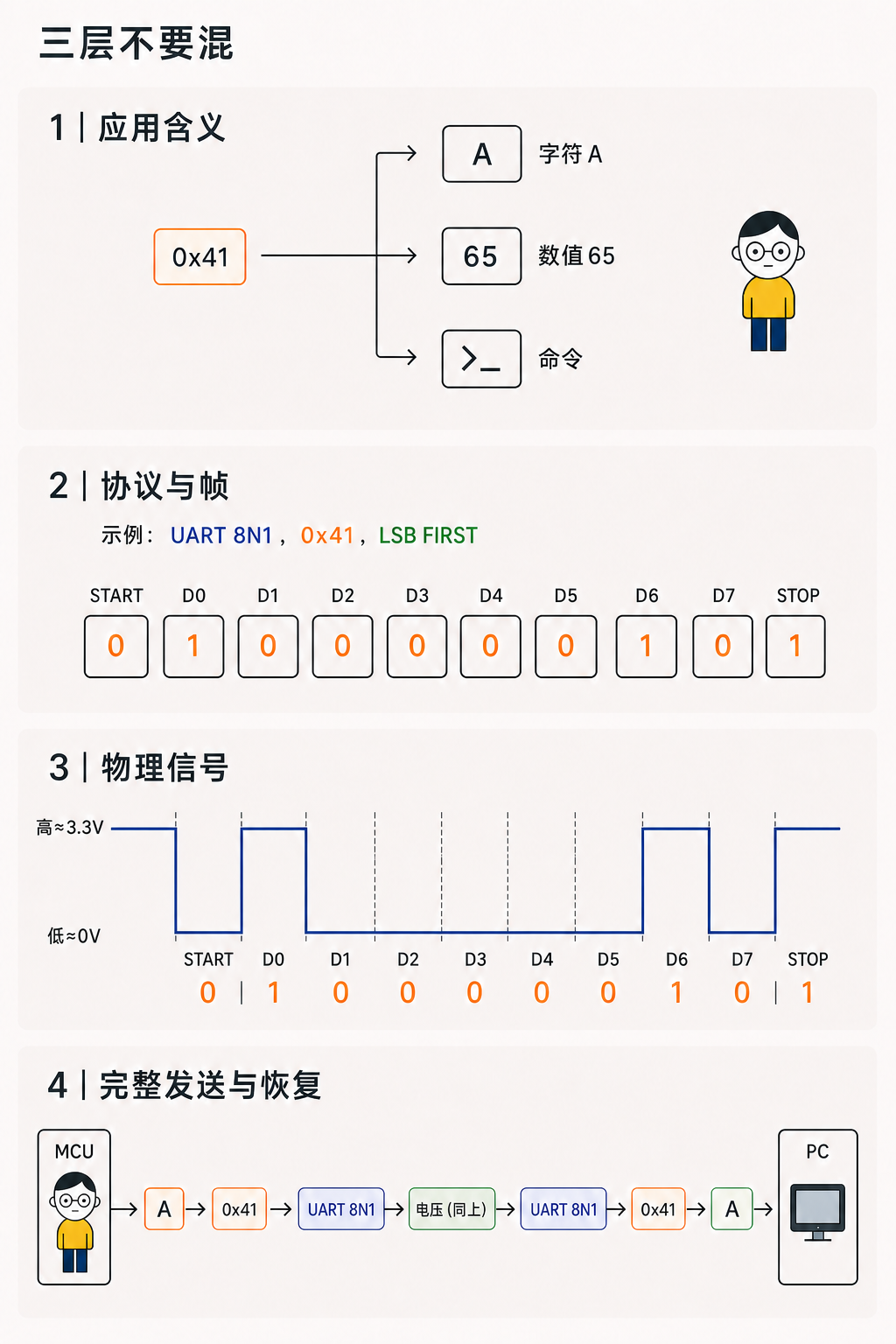

五、理解通信时，最好把它分成三层

层次	它关心的问题	常见例子
应用含义	这个数代表字符、温度还是命令？	ASCII、寄存器表、DBC 信号
协议与帧	先发什么、怎样采样、怎样确认？	UART、I²C、SPI、CAN
物理信号	用什么电压、驱动方式和线缆？	CMOS、RS-232、RS-485、CAN PHY

很多初学者觉得通信协议混乱，是因为把这三层混在了一起。

例如"UART 发送字符 A"实际上包含了三个步骤：

应用层决定数字 0x41 代表字符 A。
UART 把 0x41 放进起始位、数据位和停止位构成的帧。
输出电路把每一位转换成随时间变化的电压。

接收端则按相反方向还原。

六、接收端怎样知道现在是第几个比特？

接收器不会一次性看到一个完整字节。它只能在某些时刻读取线路电压，这个动作叫采样。

同步协议和异步协议的做法不同：

I²C、SPI 等同步协议提供时钟线，接收端在约定的时钟边沿或电平窗口采样。
UART 没有独立时钟线，通信双方必须提前约定波特率，接收端发现起始位后按位时间定期采样。
CAN 没有单独的时钟线，但各节点通过边沿同步和位时序规则保持一致。

数据在采样点到来前必须已经稳定，并在采样点之后继续保持一小段时间，这就是：

建立时间（Setup Time）
保持时间（Hold Time）

如果数据正好在采样时刻变化，接收端就可能得到错误结果。

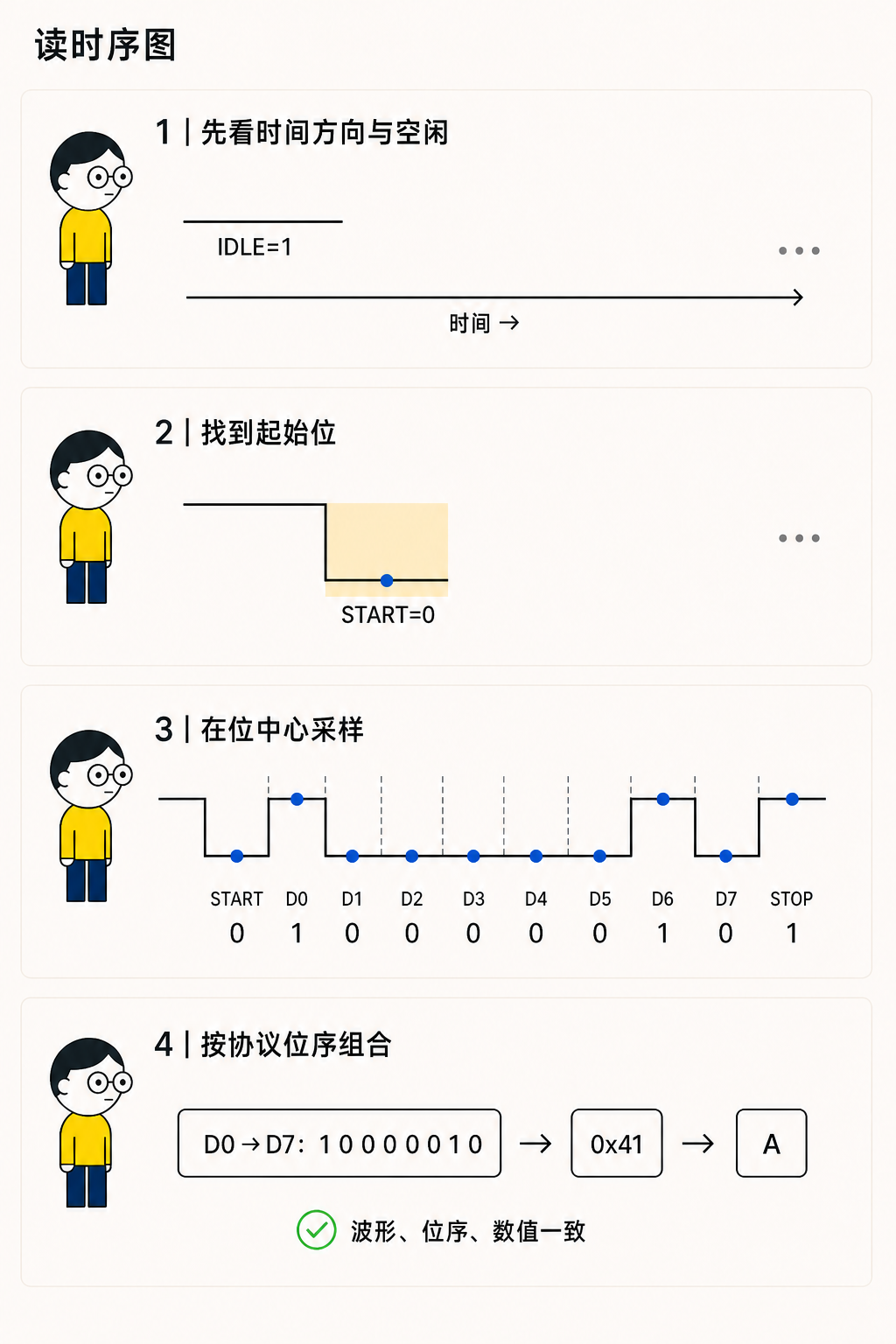

七、拿到一张时序图，应该怎么读？

不要一开始就盯着所有缩写。可以固定按照下面的顺序：

先从左向右确认时间方向。
一次只看一根信号线。
找到通信前的空闲状态。
找到第一次关键变化，也就是起始条件。
找出接收端真正采样的时刻。
在采样点读取 0 或 1。
最后再把连续比特组合成字段、字节和数据帧。

八、用一分钟检查自己是否理解

尝试不看上文回答下面的问题：

导线上直接传输的是字符 A 吗？
把二进制写成 0100 0001，是否说明一定先发送最左边的 0？
为什么通信双方必须使用相同的协议规则？
UART 和 RS-232 为什么不能画等号？

参考答案

不是。导线上传输的是随时间变化的物理信号；接收端先还原数字，再按照编码解释为字符。
不是。那只是常见书写顺序，真正的发送顺序由协议和配置决定。
因为电平自身没有边界和含义，双方必须对速率、位序、帧格式和电气条件达成一致。
UART 主要描述异步数据帧；RS-232 主要描述电气接口。UART 帧可以经过 RS-232 收发器传输，但两者不是同一个概念。

写在最后

学习通信协议，不应该从背缩写开始。

先问清楚：

信息原本是什么？
它被编码成了哪些比特？
协议在比特外增加了什么规则？
比特怎样变成线上的物理信号？
接收端在什么时刻采样？

只要这条链路能够在脑中连起来，后面学习 UART、I²C、SPI 和 CAN，就不会再像面对几组毫无联系的术语。
