大家好。在使用OrCAD Capture导出网表至Allegro PCB时，有时会遇到"器件无封装"的报错，提示找不到指定的封装。常规解决方法是在原理图中为器件添加PCB Footprint属性并填写封装名。但如果你发现属性列表中连PCB Footprint都没有，或者出于某些模板兼容性需求，可以尝试手动添加JEDEC_TYPE参数------在部分配置环境下，Allegro导入网表时会优先或次优先读取该参数作为封装映射的依据。
本次分享将以实例演示，当原理图器件缺失封装属性时，手动添加JEDEC_TYPE参数是否有效。以下是关键步骤总结：
第一步：定位报错器件
- 导出网表后出现"无封装"报错时，在原理图中找到对应的报错器件。
第二步：打开属性编辑器
- 选中器件，右键选择 Edit Properties，打开属性编辑器（Property Editor）。

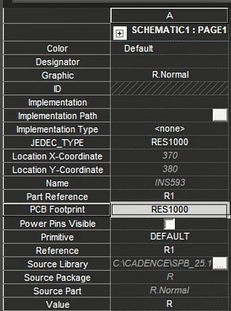

第三步：添加JEDEC_TYPE参数
-
在属性编辑器中，点击 New Property 添加新参数。
-
Name 栏填写：
JEDEC_TYPE -
Value 栏填写：器件实际的封装名称（例如
RES1000） -
点击 OK 保存。
第四步：保存并重新导出网表
- 保存原理图工程，点击顶部菜单 Tools → Create Netlist... ，确认参数后点击 OK 重新生成网表。
第五步：重新导入Allegro
-

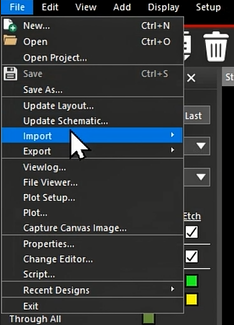

切换至Allegro界面，点击 File → Import → Logic/Netlist...。
-
选择网表格式为 Design Entry CIS (Capture) ，通过 Import directory 选择网表路径，点击 Import 执行导入。
第六步：验证结果
- 检查导入日志，确认"找不到封装"的报错已消失，即表示
JEDEC_TYPE参数生效，导入成功。
通过以上六步，即可验证在原理图器件缺失封装属性时，手动添加JEDEC_TYPE参数是一种有效的补救方案。
