一、 底层逻辑：为什么碳化硅是"必须拿下"的战略高地？如果说硅（Si）是半导体产业的过去和现在，那么碳化硅（SiC）无疑代表着充满爆发力的未来。它的投资逻辑，牢牢锚定在下游两大"吞金兽"产业的痛点上：新能源的高压化与AI算力的物理极限。
逻辑一：击穿800V高压平台的"终极密码"无论是新能源汽车迈入800V高压快充时代，还是AI数据中心为了降低铜损和发热而转向800V HVDC（高压直流母线）供电，"耐高压"都是第一道门槛。 传统硅基器件的物理极限在这里被彻底打破，而碳化硅的临界击穿场强约为硅的10倍。这意味着，在同等耐压下，碳化硅器件可以做得极薄、导通电阻极低（理论上是硅的1/300）。它不仅轻松解决了800V耐压难题，还顺带实现了系统级的极致能效。
逻辑二：AI先进封装与散热的"破局者"AI大模型的爆发让芯片功耗直冲云霄。在台积电CoWoS等先进封装路径中，多颗HBM高带宽内存与GPU高密度堆叠，导致热密度急剧上升，传统的硅中介层面临严重的散热不畅和受热翘曲问题。 此时，碳化硅高热导率（约为硅的3倍）、高硬度与低热膨胀系数的特性就成了"救星"。作为AI芯片的散热基座或中介层材料，SiC能迅速缩短热扩散路径，有效抑制翘曲，承载更大面积、更高I/O密度的下一代AI芯片设计。
逻辑三：供需共振，从"小众"走向"大众"随着6英寸向8英寸甚至12英寸的晶圆迭代，碳化硅的晶体缺陷密度大幅降低，良率持续改善。在光伏逆变、电网变换、AI数据中心等场景的全面拥抱下，碳化硅正迎来技术迭代与需求爆发的双重窗口期，一个长期的供需缺口正在显现。

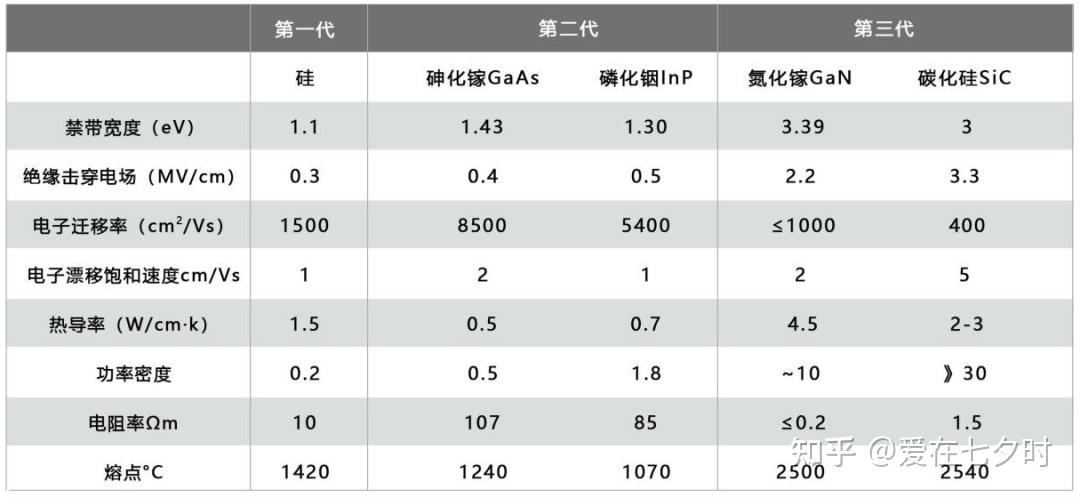

一、碳化硅（SiC）材料的物性和特征

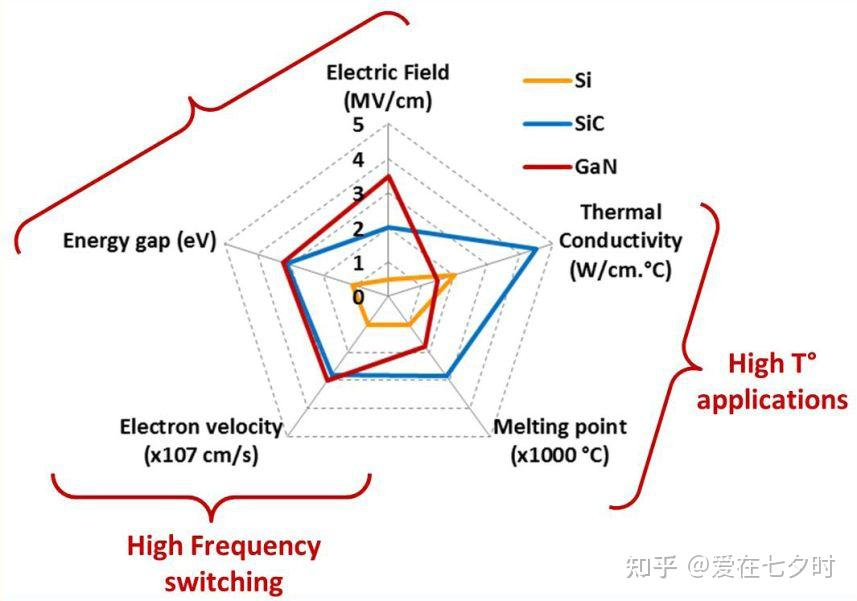

碳化硅（SiC）是一种由Si（硅）和C（碳）构成的化合物半导体材料。SiC临界击穿场强是Si的10倍，带隙是Si的3倍，热导率是Si的3倍，所以被认为是一种超越Si极限的功率器件材料。SiC中存在各种多种晶型，它们的物性值也各不相同。其中，4H-SiC最合适用于功率器件制作。另外，SiC是唯一能够热氧化形成SiO2的化合物半导体，所以适合制备MOS型功率器件。
二、碳化硅（SiC）功率器件的特征
SiC的临界击穿场强是Si的10倍，因此与Si器件相比，能够以具有更高的杂质浓度和更薄的厚度的漂移层作出高耐压功率器件。高耐压功率器件的导通电阻主要来源于漂移层电阻，因此采用SiC可以得到单位面积导通电阻非常低的高耐压器件。理论上，相同耐压的器件，SiC的单位面积的漂移层电阻可以降低到Si的1/300。而Si材料中，为了改善伴随高耐压化而引起的导通电阻增大的问题，主要采用如IGBT(Insulated Gate Bipolar Transistor : 绝缘栅双极型晶体管)等少数载流子器件（双极型器件），但是却存在开关损耗大的问题，其结果是由此产生的发热会限制IGBT的高频驱动。SiC材料却能够以高频器件结构的多数载流子器件(肖特基势垒二极管和MOSFET)去实现高耐压，从而同时实现"高耐压"、"低导通电阻"、"高频"这三个特性。另外，带隙较宽，是Si的3倍，因此SiC功率器件即使在高温下也可以稳定工作。
三、碳化硅（SiC） MOSFET特征

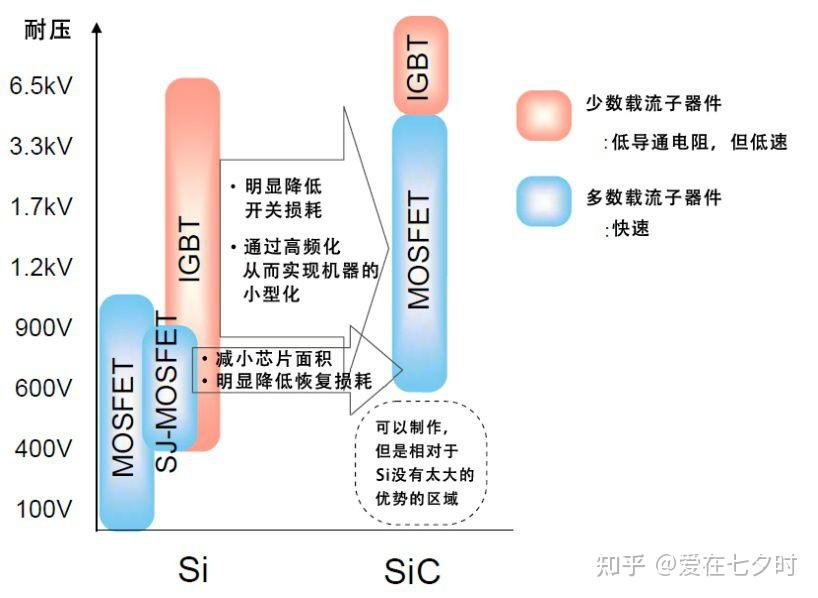

a. 器件结构和特征
Si材料中越是高耐压器件，单位面积的导通电阻也越大（以耐压值的约2～2.5次方的比例增加），因此600V以上的电压中主要采用IGBT（绝缘栅极双极型晶体管）。IGBT通过电导率调制，向漂移层内注入作为少数载流子的空穴，因此导通电阻比MOSFET还要小，但是同时由于少数载流子的积聚，在Turn-off时会产生尾电流，从而造成极大的开关损耗。SiC器件漂移层电阻比Si器件低，不需要进行电导调制就能够以MOSFET实现高耐压和低导通电阻。而且MOSFET原理上不产生尾电流，所以用SiC-MOSFET替代IGBT时，能够明显地减少开关损耗，并且实现散热部件的小型化。另外，SiC-MOSFET能够在IGBT不能工作的高频条件下驱动，从而也可以实现无源器件的小型化。与600V～900V的Si-MOSFET相比，SiC-MOSFET的优势在于芯片面积小（可实现小型封装），而且体二极管的恢复损耗非常小。主要应用于工业机器电源、高效率功率调节器的逆变器或转换器中。

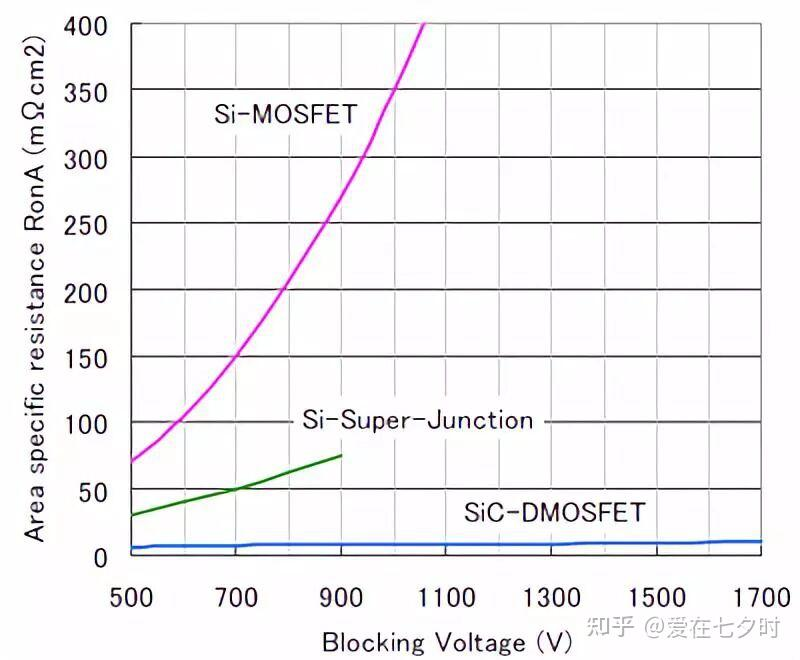

b. 标准化导通电阻
SiC的绝缘击穿场强是Si的10倍，所以能够以低阻抗、薄厚度的漂移层实现高耐压。因此，在相同的耐压值情况下，SiC可以得到单位面积导通电阻更低的器件。例如900V时，SiC-MOSFET的芯片尺寸只需要Si-MOSFET的35分之1、SJ-MOSFET的10分之1，就可以实现相同的导通电阻。不仅能够以小封装实现低导通电阻，而且能够使门极电荷量Qg、结电容也变小。SJ-MOSFET只有900V的产品，但是SiC却能够以很低的导通电阻轻松实现1700V以上的耐压。因此，没有必要再采用IGBT这种双极型器件结构（导通电阻变低，则开关速度变慢），就可以实现低导通电阻、高耐压、快速开关等各优点兼备的器件。

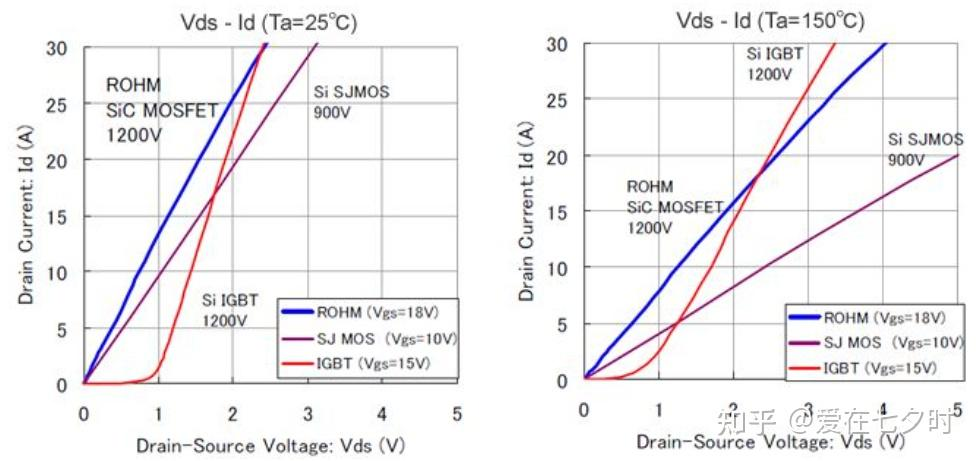

c. Vd-Id特性
SiC-MOSFET与IGBT不同，不存在开启电压，所以从小电流到大电流的宽电流范围内都能够实现低导通损耗。而Si-MOSFET在150℃时导通电阻上升为室温条件下的2倍以上，与Si-MOSFET不同，SiC-MOSFET的上升率比较低，因此易于热设计，且高温下的导通电阻也很低。

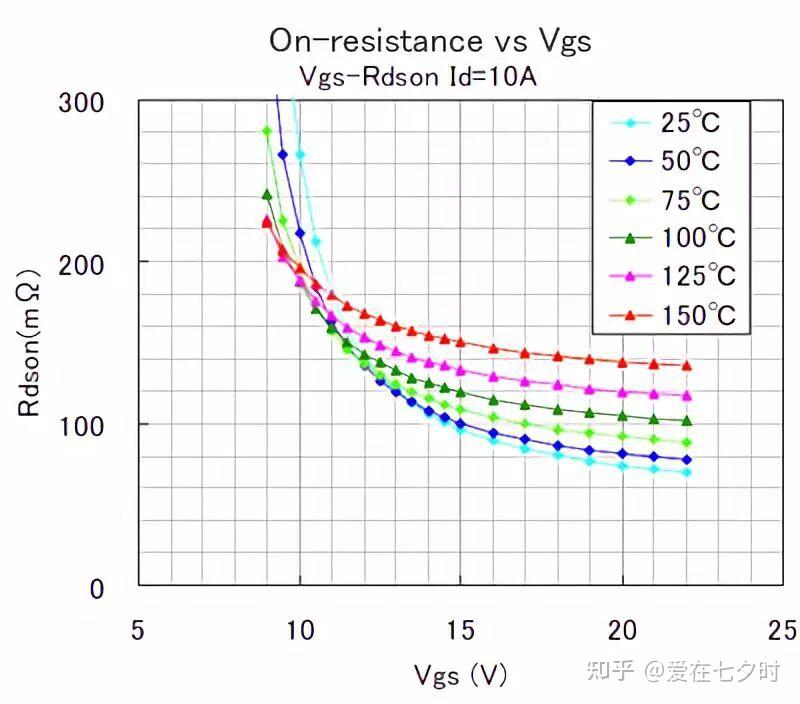

d. 驱动门极电压和导通电阻
SiC-MOSFET的漂移层阻抗比Si-MOSFET低，但是另一方面，按照现在的技术水平，SiC-MOSFET的MOS沟道部分的迁移率比较低，所以沟道部的阻抗比Si器件要高。因此，越高的门极电压，可以得到越低的导通电阻(Vgs=20V以上则逐渐饱和)。
