Synapse腹部CT多器官分割数据集png图片+掩码图片+颜色映射表

医学图像多器官分割数据集

数据集概述

本数据集为医学图像语义分割数据集，包含来自 18 个病例 的共 2,211 张 切片图像及其对应的分割掩码，适用于多器官/多结构自动分割任务的训练与评估。

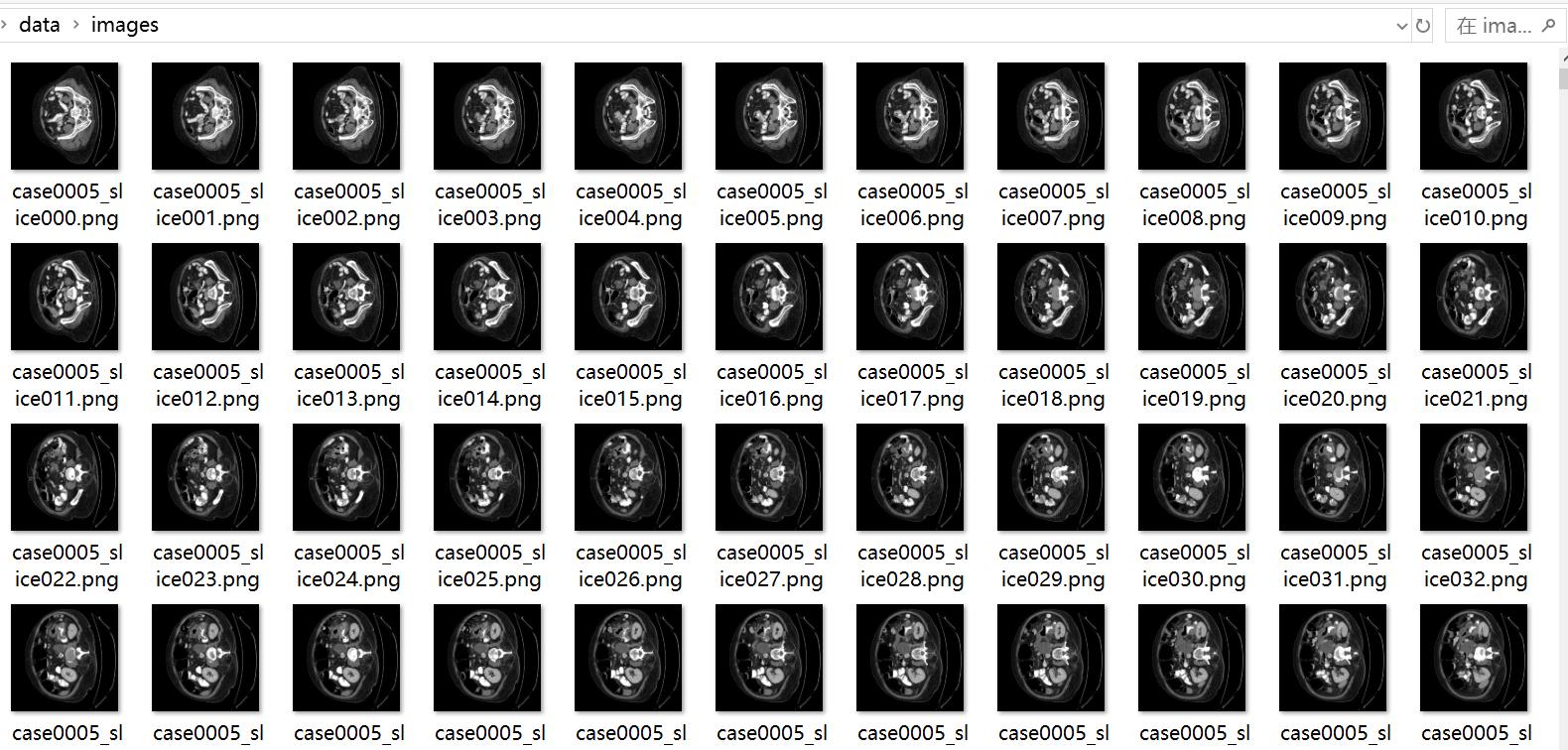

原图：

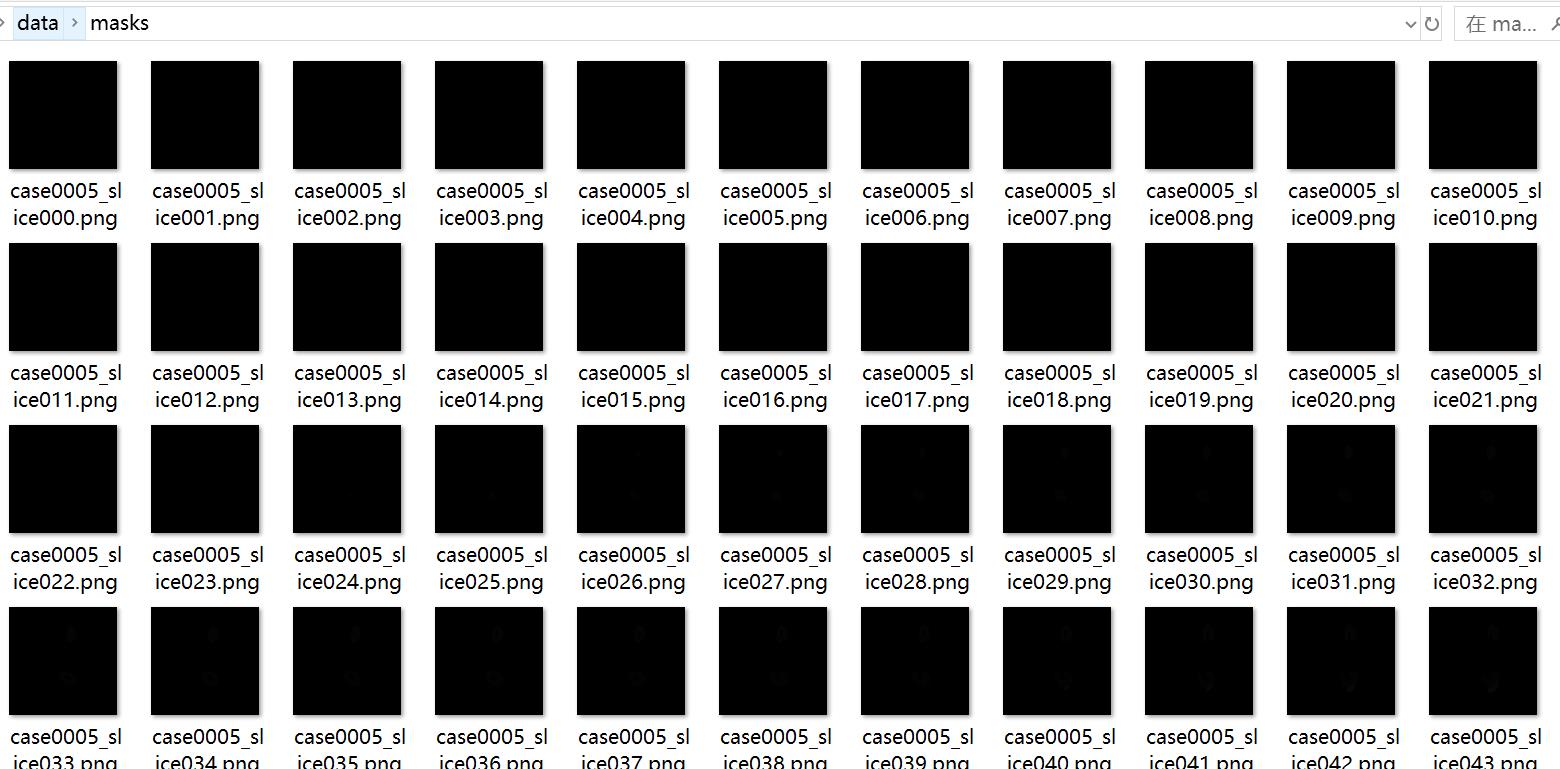

掩码图像：

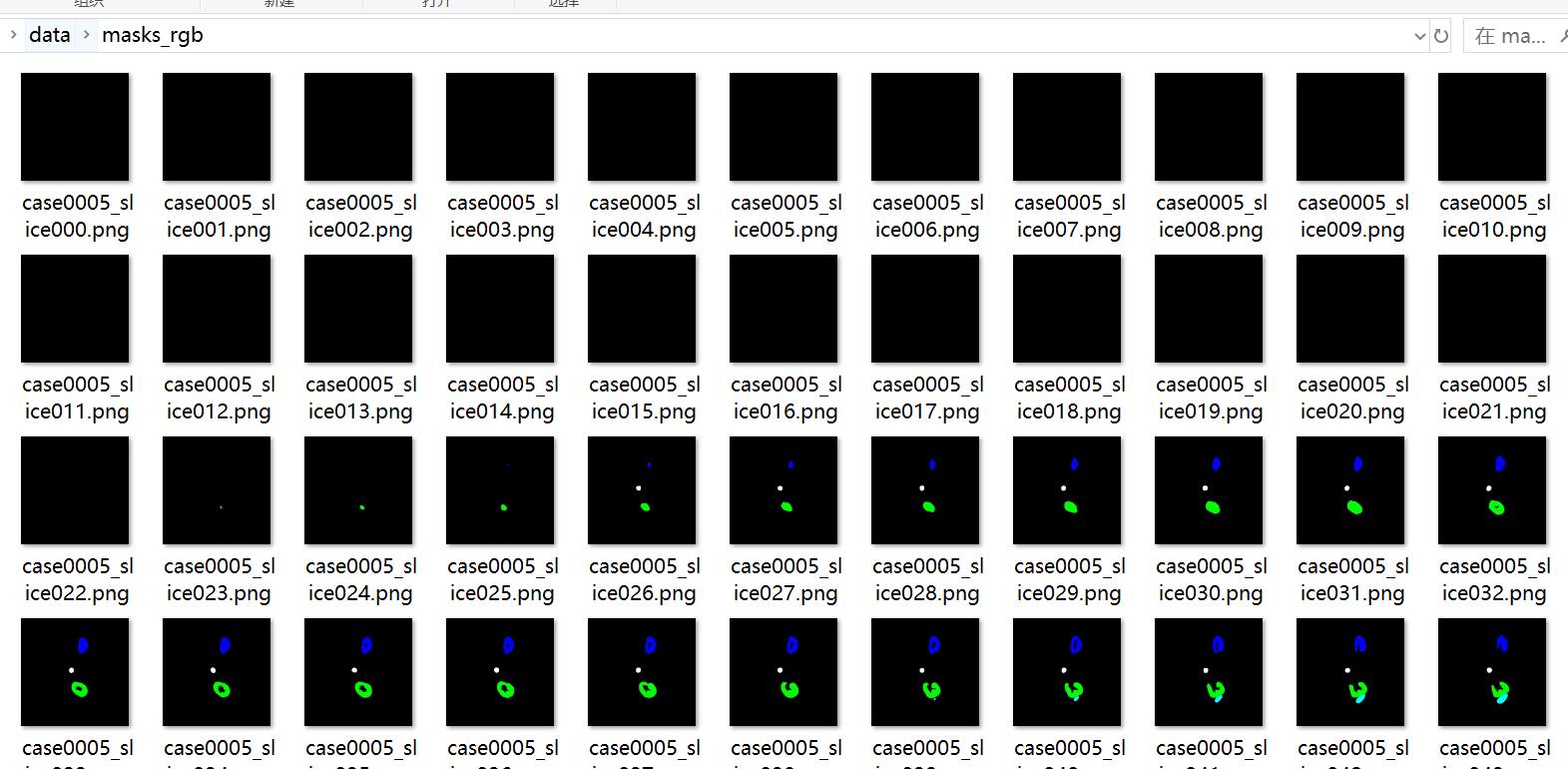

掩码图像RGB格式：

基本信息

属性	值
总图像数	2,211 张
病例数	18 个
图像分辨率	512 × 512 像素
图像格式	PNG
图像类型	灰度图（8-bit，单通道）
分割类别数	8 类（含背景）
训练集	1,658 张（75%）
测试集	553 张（25%）

目录结构

复制代码

data/
├── images/          # 原始灰度图像（2,211 张）
├── masks/           # 标签掩码 - 索引格式（2,211 张，单通道，像素值 0-7）
├── masks_rgb/       # 标签掩码 - RGB 可视化格式（2,211 张，三通道彩色图）
├── color_map.txt    # 类别颜色映射表
├── train.txt        # 训练集文件列表
├── test.txt         # 测试集文件列表

文件命名规范


病例编号 ：4 位数字（如 0005、0040）
切片编号 ：3 位数字（如 000、142）

示例：case0006_slice109.png 表示第 6 号病例的第 109 张切片。

病例分布

病例	切片数	病例	切片数
case0005	117	case0026	131
case0006	131	case0027	88
case0007	163	case0028	89
case0009	149	case0030	153
case0010	148	case0031	93
case0021	143	case0033	104
case0023	96	case0034	98
case0024	124	case0037	99
---	---	case0039	90
---	---	case0040	195

分割标签与颜色映射

数据集包含 8 个分割类别，标签定义及颜色映射如下：

标签值	颜色	RGB 值	说明
0	⬛ 黑色	(0, 0, 0)	背景
1	⬜ 白色	(255, 255, 255)	类别 1
2	🟥 红色	(0, 0, 255)	类别 2
3	🟩 绿色	(0, 255, 0)	类别 3
4	🟦 蓝色	(255, 0, 0)	类别 4
5	🟨 黄色	(0, 255, 255)	类别 5
6	🟪 紫色	(255, 0, 255)	类别 6
7	🩵 青色	(255, 255, 0)	类别 7

注意：color_map.txt 中的 RGB 值采用 OpenCV 的 BGR 格式。

掩码文件格式

数据集提供两种掩码格式：

`masks/` --- 索引格式

格式：单通道灰度图（Mode: L）
像素值：0--7，对应上表中的标签值
用途：直接用于模型训练，可作为交叉熵损失等标准分割损失的输入

`masks_rgb/` --- RGB 可视化格式

格式：三通道彩色图（Mode: RGB）
像素值：按颜色映射表着色
用途：可视化展示、结果对比、论文插图

数据集划分

数据集已预先划分好训练集与测试集：

train.txt：1,658 个文件名，每行一个，用于模型训练
test.txt：553 个文件名，每行一个，用于模型评估

文件列表中的文件名为 images/ 目录下的文件名，对应的掩码文件在 masks/ 和 masks_rgb/ 目录中具有相同的文件名。

类别分布（不均衡）

各标签在掩码中的像素占比存在明显不均衡：

标签	近似像素占比
0（背景）	~92%
5	~1.8%
4	~0.25%
3	~0.19%
7	~0.29%
1	~0.15%
6	~0.10%
2	~0.06%

建议在训练时采用 加权损失函数（如 Weighted Cross-Entropy、Dice Loss 或 Focal Loss）来缓解类别不均衡问题。

使用示例

PyTorch Dataset 示例

python 复制代码

import os
import torch
import numpy as np
from PIL import Image
from torch.utils.data import Dataset

class SegmentationDataset(Dataset):
    def __init__(self, root_dir, split='train', transform=None):
        self.root_dir = root_dir
        self.transform = transform
        self.split = split

        # 读取文件列表
        list_file = os.path.join(root_dir, f'{split}.txt')
        with open(list_file, 'r') as f:
            self.filenames = [line.strip() for line in f if line.strip()]

    def __len__(self):
        return len(self.filenames)

    def __getitem__(self, idx):
        fname = self.filenames[idx]

        # 读取图像和掩码
        image = Image.open(os.path.join(self.root_dir, 'images', fname))
        mask = Image.open(os.path.join(self.root_dir, 'masks', fname))

        image = np.array(image)
        mask = np.array(mask)  # 像素值 0-7

        if self.transform:
            image, mask = self.transform(image, mask)
        else:
            image = torch.from_numpy(image).unsqueeze(0).float() / 255.0
            mask = torch.from_numpy(mask).long()

        return image, mask

# 使用
dataset = SegmentationDataset('path/to/data', split='train')

可视化掩码示例
