状态指示灯电路深度解析：从板卡的“眼睛”到ZLinear采集卡的硬核人机交互实战

我们之前聊过很多"大件"：ADC、DAC、运放、光耦、达林顿管......今天，我们来聊聊一个看似最不起眼，却在系统调试和现场维护中必不可少的小东西。

前言

大家好，我是ZLinear的硬件工程师。

在之前的文章里，我们聊了ADC怎么选、DAC怎么做、滤波器怎么设计、隔离怎么搞......这些都是决定一台采集卡"能不能用"的核心技术。

但是，今天我想聊一个很容易被忽视，却又极度重要 的话题------状态指示灯。

很多工程师可能觉得，不就是几个LED吗？串个电阻，让它亮就行了。但在实际的工程现场，这几个小小的指示灯，往往是决定一个产品好不好用、好不好修 的关键。我有一次去客户现场调试，系统出了问题，结果客户的一个老工程师走过来，看了一眼板卡上的指示灯，三分钟就指出了故障点。他跟我说："你们这卡上的灯，比写十页说明书都有用。"

这句话我一直记着。所以，今天我们就把这个"小东西"拿出来，好好说道说道。

一、为什么需要状态指示灯？------ 它是板卡的"眼睛"

在工业现场，数据采集卡往往被安装在封闭的控制柜里，或者被固定在设备上。工程师不可能随时拿着一台电脑、一个示波器去测信号。这时候，板卡上的几个小LED灯，就成了工程师与设备之间最直接的"对话窗口"。

状态指示灯的核心价值有三点：

快速故障定位：
- 电源灯不亮？ 八成是供电出了问题，赶紧查电源。
- 运行灯不闪了？ 大概率是MCU死机或者程序跑飞了。
- 通信灯不闪？ 可能是线没接好，或者上位机没连上。
- DI通道灯不亮？ 可能是传感器没信号，也可能是线断了。
- 看一眼，问题范围立刻就缩小了。
降低调试门槛：

即便是没有学过编程的现场工人，也能通过观察指示灯的颜色和闪烁频率，判断设备当前的工作状态。这对于缩短项目的调试周期非常有帮助。
运行状态监控：

在系统正常运行期间，操作员远远地扫一眼机柜面板，就能知道关键信号是否正常，无需打开机柜、无需连接电脑，极大提升了巡检效率。

二、指示灯从哪来？------ 我们板卡上的"信号员"

在我们的ZLinear数据采集卡上，指示灯可不是随便加装的。每一颗灯的位置、颜色、亮灭逻辑，都是经过深思熟虑的。我们把指示灯分成了三类，下面挨个介绍。

2.1 系统级指示灯：板卡的"生命体征"

这类灯监测的是板卡自身的工作状态，是板卡告诉用户"我活着"的方式。

电源指示灯（PWR，通常为绿色）：
- 位置：电源输入接口附近。
- 逻辑：板卡上电即恒亮。
- 作用：这是最基础的灯。如果它不亮，说明供电有问题，后面的一切都免谈。
运行指示灯（RUN，通常为绿色或蓝色）：
- 位置：靠近主控MCU。
- 逻辑：由MCU的一个GPIO控制，以大约1Hz的频率闪烁（如亮500ms，灭500ms）。
- 作用：这是MCU向外界报告"我还活着"的信号。如果这个灯不闪了，或者常亮了，说明MCU的程序可能卡死了，需要复位或排查固件问题。
通信指示灯（COM，通常为黄色或橙色）：
- 位置：靠近通信接口（如USB、RS485、以太网）。
- 逻辑：当板卡与上位机之间有数据收发时，此灯会快速闪烁。
- 作用：快速判断上位机与下位机的通讯链路是否正常。如果上位机软件显示"已连接"，但是这个灯不闪，那可能是协议栈有问题。

2.2 通道级指示灯：信号的"实时状态"

对于数据采集卡来说，信号的"有无"比信号的"大小"更直观。因此，为每一个关键的输入/输出通道配备一个指示灯，是极其实用的设计。

数字输入指示灯（DI LED，通常为红色或绿色）：
- 逻辑：与通道的输入电平状态直接关联。在DABL_G511中，我们采用了"低电平亮 "的阴性指示逻辑。即：
  - 输入信号为高电平（如24V）时，指示灯灭。
  - 输入信号为低电平（如0V，或NPN型传感器导通）时，指示灯亮。
- 作用：一眼就能看出某个开关、传感器是否被触发。这对于调试限位开关、急停按钮、安全光幕等设备，效率极高。
数字输出指示灯（DO LED，通常为红色或绿色）：
- 逻辑：与输出通道的导通状态直接关联。通常采用"高电平亮 "的逻辑：
  - MCU控制输出通道导通时（DO输出高电平或拉低到地），指示灯亮。
  - 输出通道关断时，指示灯灭。
- 作用：直观显示当前哪个继电器应该被吸合，哪个电磁阀应该被打开。

2.3 特殊功能指示灯：隐藏的"秘密武器"

除了上述标准配置，在一些高性能或特殊型号上，我们还会加入一些更有趣的指示灯。

编码器脉冲指示灯：
- 在DABL_G511这类支持差分编码器的型号上，我们会在编码器的A相和B相信号经过光耦隔离后，分别设置一个LED。当电机旋转时，这两个LED会以肉眼可见的频率快速闪烁。通过观察闪烁的均匀性，甚至可以初步判断编码器安装是否偏心、信号是否有抖动。
过流/故障指示灯（红色）：
- 在高端电源或输出驱动模块上，我们会设计一个红色故障灯。当系统检测到输出过流、过温或短路时，该灯会亮起，并可能伴随系统关断输出。这对于保护设备和快速排查硬件故障至关重要。

三、指示灯电路怎么设计？------ 小元件，大学问

前面说了这么多"为什么"和"有什么用"，下面我们进入实战环节，看看这些灯背后的电路是如何设计的。

3.1 核心元件：发光二极管------理想中的"小强"

为什么是LED，而不是白炽灯？

寿命极长：理论寿命可达10万小时以上，设备报废了它可能还活着。
功耗极低：工作电流仅需几mA，几乎不增加系统功耗。
响应极快：纳秒级响应，能用来指示高速脉冲信号。
颜色丰富：红绿蓝黄白，可以赋予不同颜色不同含义。

3.2 外围关键元件：限流电阻------没有它，LED就是"一次性用品"

LED是电流敏感型器件，亮度与流过它的电流成正比。但电流一旦超过其标称值（通常为20mA-30mA），它会很快烧毁。因此，与LED串联一个限流电阻，是一个必须遵守的铁律。

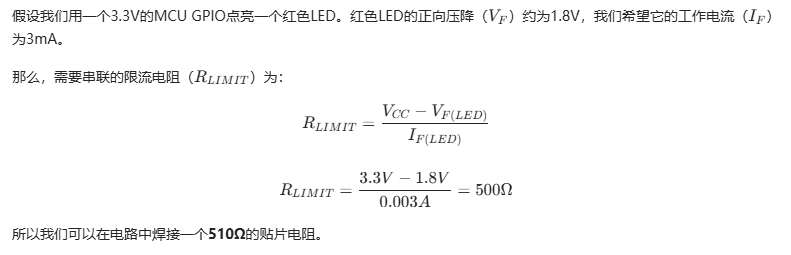

电阻值的计算（以一个具体的例子说明）：

3.3 不同驱动方式的电路拓扑

LED的驱动方式不同，其与输入信号的逻辑关系也不同。

MCU GPIO直驱（高电平亮）：
- 电路：MCU GPIO → 限流电阻 → LED → GND
- 逻辑：GPIO输出高电平时，LED亮；输出低电平时，LED灭。
- 问题：MCU GPIO的驱动能力有限，一般只能推挽输出几mA。如果驱动的LED数量多，或需要驱动大电流LED，会拉高MCU的功耗，甚至损坏IO口。
三极管/光耦驱动（电平反转）：
- 电路：传感器信号 → 驱动级(如ULN2803或光耦) → 集电极开路输出 → 上拉电阻到VCC → LED → GND
- 逻辑：当传感器信号为"有效"时，驱动级导通，其输出被拉低到地（接近0V），此时LED阳极和阴极几乎等电位，LED熄灭 ；当传感器信号为"无效"时，驱动级截止，其输出通过上拉电阻被拉到VCC，LED点亮。
- 优势：这种"低电平亮"的逻辑，恰好与NPN型传感器（工业现场最常用）的输出特性完美契合：传感器导通（输出低电平，代表"有信号"），灯亮。

在我们的DABL_G511产品中，DI模块就采用了这种经典的"ULN2803 + 光耦 + 上拉电阻 + LED"架构，实现了高可靠性和直观的指示逻辑。

3.4 防止"假亮"------下拉电阻的作用

在输入信号悬空时，GPIO或光耦的输入极可能处于高阻态，感应到微弱的杂散电场，导致LED出现肉眼可见的微亮或闪烁。这是一种非常令人困惑的现象。

解决方法 ：在输入信号线上，对地并联一个下拉电阻（通常为10kΩ ~ 100kΩ）。这个电阻将悬空时的输入电平牢牢地"拽"到地（GND），确保LED彻底熄灭。这个电阻在我们的一些设计中，与限流电阻一起，起到了双重保护作用。

四、产品实战：解锁ZLinear板卡上的"灯光密码"

以我们的DABL_G511全隔离采集卡为例，当你拿到一块新的板子，你可以通过观察这些灯，快速了解它的"身体状况"：

上电：看一眼电源灯（PWR），确认板子供电正常。
看程序：观察运行灯（RUN），确认它是否在"眨眼睛"（约1Hz闪烁），说明MCU已正常运行。
接线：把开关或传感器接到DI通道上，对应的DI指示灯会跟随开关的闭合、断开而亮灭，说明接线正确，信号链路没问题。
通信：打开上位机软件，开始采集数据时，通信灯（COM）会快速闪烁，证明上位机与下位机的沟通管道通畅。
编码器：转动电机，编码器指示灯会跟着旋转快速闪烁，说明编码器信号正常。

这五步，快则十几秒，慢则一两分钟，就能完成对一个复杂工业设备的初步诊断。这就是指示灯的魅力所在。

五、常见问题与排查指南

问题现象	可能原因	排查步骤
指示灯不亮，但采集数据正常	1. 限流电阻虚焊或开路 2. LED本身损坏（开路） 3. 驱动逻辑与设计不符	1. 用万用表测量电阻两端电压，确认是否有电流流过。 2. 用万用表二极管档测试LED好坏。 3. 用示波器测量驱动端的电平，对比设计逻辑。
指示灯常亮，但数据不变	1. 驱动信号恒为有效电平 2. 驱动级的开关管（如光耦、三极管）C/E击穿短路	1. 断开输入信号，看灯是否会熄灭。 2. 测量驱动端电平，确认是否无法翻转。
多个LED同时微亮	1. 公共地存在压差 2. 驱动芯片的漏电流过大	1. 检查地线连接，减小地回路阻抗。 2. 更换驱动芯片测试。
指示灯亮度过暗	1. 限流电阻阻值过大 2. 驱动电压偏低	1. 重新计算并更换合适的电阻。 2. 检查供电电压。

总结

一个看似廉价、简单的LED指示灯，背后承载着的是系统可维护性的设计哲学。它用最简单、最直观的方式，让工程师与设备之间建立起了"视觉通信"，显著提升了调试效率、故障排查速度和现场使用的友好性。

在ZLinear的每一块板卡上，从PWR、RUN、COM这些系统级指示灯，到每个DI/DO通道的独立指示灯，再到编码器的脉冲指示，我们都在努力让它成为你眼中最"会说话"的硬件。

希望这篇文章能让你从一个新的角度，欣赏这些默默发光的小家伙们。下次在调试设备时，不妨先花一分钟看看板子上的灯，也许它们正在告诉你答案。
