【LE Audio】CSIS精讲[4]: 从加密原语到RSI解析全链路拆解

LE Audio作为蓝牙音频的新一代标准，把多设备协同能力做到了极致，小到双耳真无线耳机的同步发声，大到多扬声器的空间音频组网，甚至医疗场景的助听器集群、传感器节点组网，都离不开Coordinated Set Identification Service（CSIS）------协调集识别服务。而CSIS的所有安全能力，都扎根于其核心的安全工具箱，这套由多个加密函数、密钥操作、标识生成解析流程组成的体系，决定了协调集设备身份识别的唯一性、安全性和抗追踪性。

---

目录

一、安全工具箱的核心定位与设计逻辑

二、基础加密原语：安全工具箱的基础工具

[2.1 加密函数e：标准化的AES-128加密实现](#2.1 加密函数e：标准化的AES-128加密实现)

[2.2 CMAC函数：基于RFC4493的消息认证与密钥派生基础](#2.2 CMAC函数：基于RFC4493的消息认证与密钥派生基础)

三、密钥加工层：s1盐生成与k1密钥派生，打造专属加工工具

[3.1 s1盐生成函数：为密钥派生增加随机性因子](#3.1 s1盐生成函数：为密钥派生增加随机性因子)

[3.2 k1密钥派生函数：生成SIRK加解密的专属密钥](#3.2 k1密钥派生函数：生成SIRK加解密的专属密钥)

四、核心密钥加解密层：sef与sdf，守护协调集的核心门禁密钥SIRK

[4.1 SIRK加解密的核心前提：传输层密钥适配](#4.1 SIRK加解密的核心前提：传输层密钥适配)

[4.2 sef加密函数：服务器端的SIRK加密包装](#4.2 sef加密函数：服务器端的SIRK加密包装)

[4.3 sdf解密函数：客户端的SIRK拆包还原](#4.3 sdf解密函数：客户端的SIRK拆包还原)

五、身份标识层：sih哈希+RSI生成与解析，制作协调集的动态身份牌

[5.1 sih哈希函数：RSI的哈希生成器](#5.1 sih哈希函数：RSI的哈希生成器)

[5.2 RSI生成操作：协调集设备的身份牌制作](#5.2 RSI生成操作：协调集设备的身份牌制作)

[5.3 RSI解析操作：客户端身份牌验证"](#5.3 RSI解析操作：客户端身份牌验证”)

六、安全工具箱的全链路工作流程

[6.1 阶段1：SIRK的安全传输（服务器→客户端）](#6.1 阶段1：SIRK的安全传输（服务器→客户端）)

[6.2 阶段2：RSI的生成与解析（设备广播→客户端验证）](#6.2 阶段2：RSI的生成与解析（设备广播→客户端验证）)

七、安全工具箱的设计亮点与工程实现坑点

[7.1 设计亮点](#7.1 设计亮点)

[7.2 工程实现坑点](#7.2 工程实现坑点)

八、测试

---

如果把蓝牙协调集比作一个专属俱乐部，那么安全工具箱就是俱乐部的密钥管理 室+身份制作间：核心加密原语是工坊的基础工具，密钥派生是工具的组合加工，SIRK加解密是给俱乐部核心门禁密钥做安全包装，而RSI的生成与解析则是制作动态变化的临时身份牌，只有持有合法核心密钥的成员，才能验证临时身份牌的有效性并加入俱乐部。

本文会从安全工具箱的设计逻辑出发，从底层加密原语到高层身份标识操作，层层拆解每个函数的定义、设计目的和实际应用，结合协议样本数据做实操性解析，同时梳理全链路工作流程和工程实现的注意事项，让大家真正吃透CSIS的安全核心。

---

一、安全工具箱的核心定位与设计逻辑

CSIS的核心目标是让设备能被识别为协调集的一员，同时为客户端提供协调集的独占访问权，而安全工具箱的设计就是为了实现两个核心安全需求：一是保护协调集的唯一标识密钥SIRK不被泄露，二是让协调集设备的广播标识具备抗追踪性。

为了满足这两个需求，安全工具箱采用分层设计，从底层到高层分为四个层级：基础加密原语、密钥加工层、核心密钥加解密层、身份标识层，每层都基于蓝牙核心规范（Version 4.2及以上）和通用加密标准（如RFC4493的AES-CMAC）实现，既保证了不同厂商设备的兼容性，又适配了蓝牙低功耗设备的资源受限场景------大量使用计算效率高的操作（如按位异或、取低位数），避免复杂运算带来的功耗损耗。

整个安全工具箱的所有函数和操作都是强关联且层层递进的：底层加密原语是所有操作的基础，密钥加工层基于原语生成专属的加解密密钥，核心密钥加解密层保护SIRK的传输安全，身份标识层则基于SIRK生成动态的广播标识RSI，并完成解析验证。所有操作的最终目的，都是让合法客户端能安全获取SIRK，并通过SIRK识别协调集设备，同时防止第三方窃取SIRK或追踪设备。

二、基础加密原语：安全工具箱的基础工具

基础加密原语包含加密函数e 和CMAC函数，是整个安全工具箱的底层基石，所有高层的密钥派生、哈希计算、加解密操作，都基于这两个函数实现。协议对这两个函数的实现做了严格的标准化要求，确保不同厂商的设备能互通使用。

2.1 加密函数e：标准化的AES-128加密实现

协议中对加密函数e的定义为：

该函数并非CSIS自定义，而是直接采用蓝牙核心规范Volume 3, Part H, Section 2.2.1 中定义的标准加密函数，本质是AES-128 对称加密算法。

函数的输入为128位的密钥key和任意长度的明文plaintext，输出为与明文等长的密文ciphertext。在CSIS中，该函数主要用于后续RSI哈希函数sih的计算，是所有与加密相关操作的基础。

协议明确要求，加密函数e的实现必须严格遵循蓝牙核心规范，设备可以选择两种实现方式：一是在主机端直接实现AES-128算法，二是通过HCI_LE_Encrypt命令调用蓝牙控制器的AES硬件加速功能------后者更适合低功耗设备，能在保证加密效率的同时降低功耗。

2.2 CMAC函数：基于RFC4493的消息认证与密钥派生基础

CMAC函数全称为Cipher-based Message Authentication Code，协议中定义为：

该函数基于RFC4493 实现，采用AES-128作为分组密码，是安全工具箱中密钥派生、盐生成的核心函数。

函数的输入为128位的密钥k和可变长度的待认证数据m，输出为128位的消息认证码MAC。与普通的MAC算法相比，AES-CMAC在蓝牙低功耗场景下的优势在于计算效率高、抗碰撞性强，既能保证数据的完整性和真实性，又不会给低功耗设备带来过大的计算压力。

协议对CMAC函数的使用做了一个关键的 字节序 约束 ：在后续的s1盐生成和k1密钥派生函数中，当多字节整数作为CMAC的输入时，必须采用大端序（MSO在前，LSO在后），CMAC的输出也同样为大端序。这是厂商实现时最容易踩坑的点之一，字节序错误会直接导致后续的密钥派生、加解密结果全部失效。

此外，CMAC函数的实现与加密函数e共用AES-128算法，设备可以复用AES的实现逻辑，减少代码冗余。

三、密钥加工层：s1盐生成与k1密钥派生，打造专属加工工具

密钥加工层是连接基础加密原语和高层加解密操作的桥梁，包含s1盐生成函数 和k1密钥派生函数 。这一层的核心目的是避免直接使用蓝牙 传输层 的核心密钥（LTK/Link Key）进行加解密，通过盐生成和密钥派生，为SIRK的加解密生成专属密钥，降低核心密钥泄露的风险。

3.1 s1盐生成函数：为密钥派生增加随机性因子

盐的作用是在密钥派生中避免相同的输入生成相同的派生密钥，增加抗碰撞性。协议中s1函数的定义为：

其中有两个核心输入参数：

1. M：非零长度的字节数组或ASCII字符串，若为字符串，需转换为对应的ASCII码整数（如字符串CSIS转换为0x43534953）；

2. ZERO：128位的全0密钥，是CMAC函数的固定密钥。

简单来说，s1函数就是用全0密钥的AES-CMAC对输入M进行计算，输出128位的盐值。协议中对M的取值做了明确的业务化定义，在SIRK的加解密中，M固定为字符串SIRKenc，这一设计让盐值与CSIS的SIRK操作强绑定，避免跨场景的盐值复用。

s1函数的设计逻辑非常简洁，采用全0密钥的目的是标准化盐值的生成方式，确保不同设备对相同的M能生成完全一致的盐值，这是多设备互通的关键。

3.2 k1密钥派生函数：生成SIRK加解密的专属密钥

k1函数是CSIS中最核心的密钥派生函数，协议中定义为两步计算：

1. 先计算中间密钥：；

2. 再计算最终派生密钥：。

函数的三个输入参数各有其作用，且都为可配置项，能适配不同的业务场景：

1. SALT：128位盐值，由s1函数生成，是派生密钥的随机性基础；

2. N：任意长度字节，一般传入设备相关的非ce（Nonce），让派生密钥与设备绑定；

3. P：任意长度字节，一般传入协议标识，让派生密钥与具体业务绑定。

在SIRK的加解密场景中，N为空，SALT为s1(SIRKenc)的输出，P为字符串csis，这一参数组合让k1函数生成的派生密钥仅用于CSIS的SIRK加解密操作，实现了密钥的场景隔离------即使该派生密钥泄露，也不会影响蓝牙传输层的核心密钥（LTK/Link Key），大大降低了密钥泄露的风险。

k1函数的两步派生设计也进一步提升了密钥的安全性，通过中间密钥T的二次计算，让派生密钥与输入参数的关联更复杂，增加了暴力破解的难度。

四、核心密钥加解密层：sef与sdf，守护协调集的核心门禁密钥SIRK

SIRK（Set Identity Resolving Key）是协调集的唯一标识密钥 ，为128位的随机数，所有属于同一协调集的设备都共享同一个SIRK，是客户端识别协调集设备的核心依据。SIRK的安全直接决定了CSIS的安全性，因此协议设计了sef加密函数 和sdf解密函数，专门保护SIRK的传输安全------SIRK在设备间传输时必须以加密形式存在，禁止明文传输。

4.1 SIRK加解密的核心前提：传输层密钥适配

sef和sdf函数的加密密钥K并非固定值，而是根据蓝牙的传输层类型动态适配，协议明确规定：

• 若采用**LE（低功耗）**传输，K为客户端与服务器共享的LTK（Long Term Key）；

• 若采用**BR/EDR（基础速率/增强速率）**传输，K为客户端与服务器共享的Link Key。

这一设计让SIRK的加解密密钥与蓝牙传输层的安全上下文保持一致，确保只有建立了合法安全连接的客户端，才能获取到加解密所需的密钥K，从源头保证SIRK的传输安全。

4.2 sef加密函数：服务器端的SIRK加密包装

sef函数是服务器端用于加密SIRK的函数，协议定义为：

其中oplus为按位异或操作。

函数的计算流程分为三步：

1. 用s1函数对字符串SIRKenc计算，生成128位盐值；

2. 用k1函数以传输层密钥K为基础，结合上述盐值和字符串csis，派生128位的专属加解密密钥；

3. 将派生密钥与SIRK进行按位异或，得到加密后的SIRK（EncSIRK）。

协议选择按位异或 作为加解密的核心操作，核心原因是计算效率极高 ------异或操作是硬件级别的基础运算，对蓝牙低功耗设备来说，几乎没有计算压力，同时异或操作具备对称性，相同的密钥异或两次即可还原原始数据，这也是sdf解密函数的设计基础。

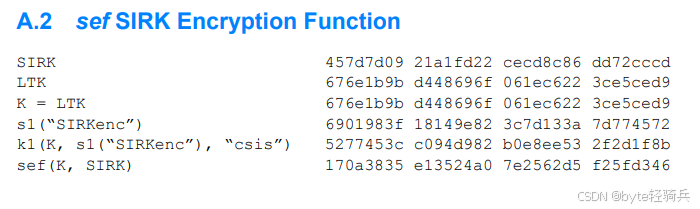

结合附录A.2的样本数据实操计算

协议附录A给出了sef函数的完整样本数据，我们可以通过实际计算理解函数的工作过程：

这一计算过程验证了sef函数的实现逻辑，也能让我们更直观地理解各函数之间的层级调用关系。

4.3 sdf解密函数：客户端的SIRK拆包还原

sdf函数是客户端用于解密密文EncSIRK的函数，协议定义为：

可以看到，sdf函数与sef函数的计算逻辑完全一致，这正是利用了异或操作的对称性------客户端使用与服务器相同的传输层密钥K，经过相同的s1盐生成和k1密钥派生，得到与服务器完全相同的派生密钥，再用该密钥与EncSIRK异或，即可还原出原始的SIRK。

协议对SIRK的暴露方式做了严格的安全约束：

1. 若服务器选择加密暴露SIRK，则禁止同时明文暴露；

2. 若服务器仅支持通过OOB（带外）方式暴露SIRK，则客户端发起SIRK读取请求时，服务器需返回错误码OOB SIRK Only（0x83），拒绝读取。

这些约束从实现层面避免了SIRK的泄露风险，进一步保障了协调集的安全。

五、身份标识层：sih哈希+RSI生成与解析，制作协调集的动态身份牌

如果说SIRK是协调集的核心门禁密钥，那么RSI（Resolvable Set Identifier）就是协调集设备的动态广播身份牌。RSI是6字节（48位）的广播标识，由设备动态生成并广播，客户端通过SIRK解析RSI，验证设备是否属于某一协调集。

协议设计RSI的核心目的是防止设备被追踪------如果设备使用固定的广播标识，第三方可以通过该标识持续追踪设备的位置；而RSI基于随机数生成，设备可以频繁更新RSI，第三方无法通过动态变化的RSI追踪设备，同时合法客户端持有SIRK，能解析任意一个版本的RSI，不影响设备发现。

身份标识层包含sih哈希函数 、RSI生成操作 和RSI解析操作，其中sih是核心，RSI的生成和解析都基于sih函数实现。

5.1 sih哈希函数：RSI的哈希生成器

sih函数是专门为RSI设计的哈希函数，基于基础加密函数e实现，协议定义为：

其中k为128位SIRK，r为24位随机数prand，函数的计算流程分为四步：

1. 将24位的prand拼接104位的全0填充位 ，生成128位的r'------拼接规则为LSO的prand成为LSO的r'，MSO的全0成为MSO的r'（如prand为0x3A98B5，r'为0x000000000000000000000000003A98B5）；

2. 以SIRK为密钥k，调用加密函数e对r'进行AES-128加密，得到128位密文；

3. 对密文执行操作，即取密文的最低24位；

4. 该24位结果即为sih函数的输出，作为RSI的hash部分。

拼接104位全0的目的是适配AES-128的输入要求------AES-128的输入必须为128位的整数，而prand为24位，需要通过填充补至128位。取最低24位则是为了让hash值与prand的位数一致，便于后续拼接为6字节的RSI。

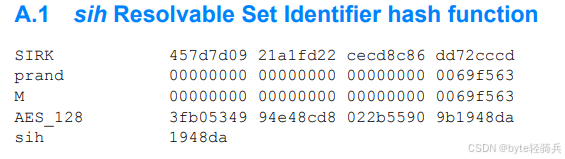

结合附录A.1的样本数据实操计算

协议附录A给出了sih函数的样本数据，实际计算过程如下：

5.2 RSI生成操作：协调集设备的身份牌制作

RSI生成操作是基于sih函数的高层操作，协议规定RSI为6字节（48位），由24位hash值 和24位prand随机数 拼接而成，生成流程分为两步：生成符合约束的prand → 拼接hash和prand得到RSI。

关键约束：prand的生成规则

prand是24位的随机数，但协议对其做了三个强制约束，目的是避免生成无效的随机数，保证RSI的唯一性和可解析性：

1. prand的最高两位（MSBs）必须固定为0和1（即01）；

2. prand的随机部分（剩余22位）至少有一个0位；

3. prand的随机部分（剩余22位）至少有一个1位。

这三个约束看似简单，却是实现RSI互通的关键------如果prand的最高两位不固定，客户端在解析RSI时无法正确拆分hash和prand，导致解析失败。

RSI的最终格式

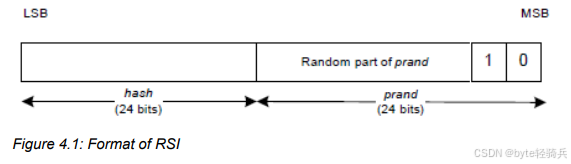

prand生成后，调用sih函数以SIRK为密钥、prand为输入，生成24位hash值，然后按hash || prand的顺序拼接，得到6字节的RSI，其格式示意图如下：

RSI的传输采用小端序（LSO在前），即RSI的最低位为hash的最低位，最高位为prand的最高位。

5.3 RSI解析操作：客户端身份牌验证"

RSI解析操作是客户端识别协调集设备的核心步骤，是RSI生成操作的反向过程，只有持有该协调集SIRK的客户端，才能完成解析验证，流程分为四步：

1. 拆分RSI：将客户端扫描到的6字节RSI，按生成时的拼接顺序拆分为24位hash值和24位prand随机数；

2. 生成本地hash：调用sih函数，以客户端持有的SIRK为密钥、拆分出的prand为输入，生成24位的本地hash值（localHash）；

3. 哈希对比：将本地hash值与从RSI中拆分出的hash值进行对比；

4. 验证结果：若两者一致，则RSI解析成功，该设备属于该协调集；若不一致，则解析失败，设备不属于该协调集。

整个解析过程的核心是SIRK的合法性 ------只有持有正确SIRK的客户端，才能生成与设备端相同的localHash，从而完成验证。这一设计让RSI具备了安全性和隐私性：第三方无法获取SIRK，因此无法解析RSI，既无法识别设备所属的协调集，也无法通过动态变化的RSI追踪设备。

六、安全工具箱的全链路工作流程

将上述四个层级的函数和操作串联起来，就能得到CSIS安全工具箱的完整工作流程，分为两大核心阶段：SIRK的安全传输阶段和RSI的生成与解析阶段，这两个阶段构成了CSIS实现协调集识别的完整安全链路。

6.1 阶段1：SIRK的安全传输（服务器→客户端）

1. 协调集设备（服务器）与客户端建立LE/BR/EDR安全连接，双方共享传输层密钥LTK/Link Key；

2. 服务器调用s1函数对字符串SIRKenc计算，生成128位盐值；

3. 服务器调用k1函数，以传输层密钥为基础，结合上述盐值和字符串csis，派生128位专属加解密密钥；

4. 服务器调用sef函数，将派生密钥与SIRK按位异或，得到加密后的EncSIRK；

5. 服务器将EncSIRK发送给客户端，客户端调用sdf函数，通过相同的步骤派生密钥，与EncSIRK异或还原出SIRK；

6. 客户端存储该SIRK，作为后续解析该协调集RSI的核心密钥。

6.2 阶段2：RSI的生成与解析（设备广播→客户端验证）

1. 协调集设备生成符合协议约束的24位prand随机数；

2. 设备调用sih函数，以SIRK为密钥、prand为输入，生成24位hash值；

3. 设备将hash和prand按hash||prand的顺序拼接，得到6字节RSI，并通过蓝牙广播发送；

4. 客户端扫描到该RSI后，将其拆分为hash值和prand随机数；

5. 客户端调用sih函数，以存储的SIRK为密钥、拆分出的prand为输入，生成本地hash值；

6. 客户端对比本地hash值与RSI中的hash值，一致则验证通过，确定设备属于该协调集。

整个流程中，所有函数和操作都层层调用、环环相扣，没有任何一步是孤立的，这也是CSIS安全工具箱设计的精妙之处------通过分层设计，让每个函数都专注于单一功能，同时通过层级调用，实现复杂的安全需求。

七、安全工具箱的设计亮点与工程实现坑点

从协议设计和工程实现的角度，梳理CSIS安全工具箱的设计亮点 和容易踩坑的点，既能帮助我们更深入理解协议设计的逻辑，也能为实际开发提供参考。

7.1 设计亮点

1. 分层设计，高内聚低耦合：从基础加密原语到身份标识层，每层函数专注于单一功能，层级之间通过固定的接口调用，便于实现和维护，同时也便于协议的后续扩展；

2. 低功耗优化，适配蓝牙LE：大量使用计算效率高的操作（异或、取低位数），复用AES-128算法实现，支持硬件加速，完美适配蓝牙低功耗设备的资源受限场景；

3. 隐私保护与安全性兼顾：RSI动态生成实现抗追踪，SIRK加密传输避免泄露，只有合法客户端能获取SIRK并解析RSI，兼顾了设备的隐私保护和协调集的识别安全；

4. 与蓝牙核心规范深度融合：所有基础函数都基于蓝牙核心规范实现，传输层密钥适配LTK/Link Key，保证了与蓝牙现有安全体系的兼容性，无需额外的安全适配；

5. 唯一性保证：SIRK为128位随机数，符合蓝牙核心规范的随机数生成要求，保证了每个协调集的标识唯一性，避免不同协调集的设备被误识别。

7.2 工程实现坑点

1. 字节序问题：s1和k1函数中CMAC的输入输出为大端序，而CSIS特征的传输为小端序，两者需严格区分，否则会导致密钥派生、加解密结果错误；

2. prand的生成约束：必须严格遵循最高两位为01、随机部分有0有1的约束，否则生成的RSI无法被客户端解析；

3. 异或操作的位对齐：SIRK和派生密钥都是128位，异或时需保证位对齐，避免因字节序转换导致的位偏移，进而解密失败；

4. AES函数的实现一致性：加密函数e和CMAC函数共用AES-128，需保证实现的一致性，建议使用蓝牙控制器的HCI_LE_Encrypt命令，避免主机端实现的差异；

5. 错误处理的完整性：需处理协议定义的各类错误码（如OOB SIRK Only 0x83），尤其是SIRK读取和RSI解析的错误，避免程序异常；

6. lock_timeout的合理设置：虽然不属于安全工具箱，但与RSI解析后的协调集访问相关，建议设置为60秒，过短会导致操作中断，过长会导致协调集被独占。

八、测试

题目：CSIS中sef和sdf函数的实现原理是什么？LE和BR/EDR传输时的密钥选择有何不同？

答案：

1. sef和sdf函数基于按位异或 和k1密钥派生实现，核心公式为：

原始数据利用异或的对称性实现加解密的统一逻辑，适配蓝牙低功耗设备的计算效率要求；

2. 密钥选择的差异：LE传输时，函数的加密密钥K为客户端与服务器共享的LTK（低功耗链路密钥）；BR/EDR传输时，K为双方共享的Link Key（基础速率/增强速率链路密钥），该设计让加解密密钥与传输层安全上下文一致，保证加密安全性。

题目：CSIS中RSI的生成流程是什么？协议对prand随机数有哪些强制约束？

答案：

1. RSI为6字节48位的可解析集标识符，生成流程为：①生成符合协议约束的24位prand随机数；②以协调集SIRK为密钥、prand为输入，调用sih函数生成24位hash值；③将hash和prand按hash||prand的顺序拼接，得到6字节RSI；

2. 协议对prand的三个强制约束：①prand的最高两位（MSBs）固定为0和1；②prand的随机部分（剩余22位）至少包含一个0位；③prand的随机部分（剩余22位）至少包含一个1位，约束的目的是避免生成无效随机数，保证RSI的可解析性和唯一性。

题目：CSIS中sih哈希函数的计算步骤是什么？结合协议附录的样本数据说明核心过程。

答案：

1. sih函数是基于加密函数e的专属哈希函数，计算步骤为：①将24位prand拼接104位全0，生成128位的r'（LSO的prand为LSO的r'）；②以SIRK为密钥，调用e函数对r'进行AES-128加密，得到128位密文；③对密文执行，取最低24位作为输出；

2. 附录样本数据的核心过程：样本SIRK和prand均为0x0000000000000000000000000069f563，r'为该值拼接全0，e函数加密后得到0x3fb0534994e48cd8022b55909b1948da，取最低24位0x1948da即为sih函数的输出。

---
