【MySQL】存储引擎

目录标题

一、MySQL的体系结构
二、存储引擎
三、InnoDB
- 1.逻辑存储结构
- 2.内存结构
- 3.磁盘结构
- 4.后台线程
- 5.事务的原理
- - [（1）redo log（持久性保证）](#（1）redo log（持久性保证）)
  - [（2）undo log（原子性）](#（2）undo log（原子性）)
  - （3）MVCC（多版本并发控制）
  - - a.三个隐式字段
    - [b.undo log 版本链](#b.undo log 版本链)
    - c.ReadView（读视图）
四、MyISAM
五、Memory
六、InnoDB和MyISAM的区别
七、存储引擎的选择

一、MySQL的体系结构

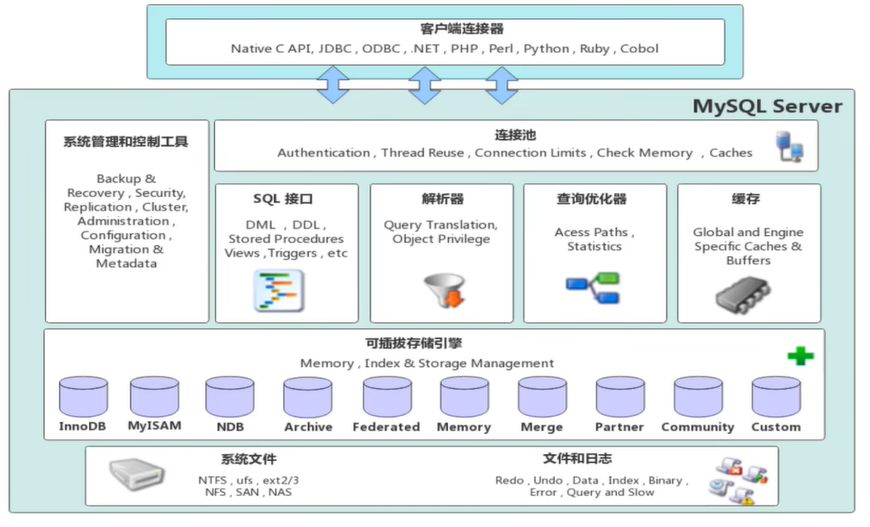

MySQL的体系结构主要分为以下四个层次：

连接层：负责客户端连接管理、授权认证、安全方案等。每个客户端连接在服务端会分配一个线程。
服务层：提供SQL解析、查询优化、缓存、内置函数（如日期、时间、数学函数）以及跨存储引擎的功能（如存储过程、触发器、视图等）。
存储引擎层：负责数据的存储和提取。MySQL支持插件式存储引擎，不同的存储引擎决定了数据操作的特性（如是否支持事务、行锁等）。
文件系统层：将数据库数据存储在磁盘上（如数据文件、日志文件等）。

二、存储引擎

在创建表时可以通过 ENGINE 关键字指定存储引擎，如下例所示，如果没有指定，MySQL会使用默认存储引擎（MySQL 5.5 之后默认为 InnoDB）。

sql 复制代码

CREATE TABLE mytable (
    id INT PRIMARY KEY,
    name VARCHAR(50)
) ENGINE = InnoDB;

当前数据库支持的常用的存储引擎

InnoDB：支持事务、行级锁、外键，高并发性能，默认存储引擎
MyISAM 不支持事务，表级锁，访问速度快，早期默认引擎
Memory 基于内存存储，数据断电丢失，表级锁，常用于临时表

三、InnoDB

InnoDB 是一种兼顾高可靠性和高性能的通用存储引擎，在 MySQL 5.5 之后成为默认的 MySQL 存储引擎。

其特点如下，

DML 操作遵循 ACID 模型，支持事务（Transaction）。
行级锁（Row-Level Locking），提高并发访问性能。
支持外键（FOREIGN KEY）约束，保证数据的完整性和正确性。

每个 InnoDB 表对应一个 .ibd 文件（表空间文件），例如表名.ibd。该文件存储了该表的表结构（.frm / .sdi）、数据和索引。相关参数：innodb_file_per_table（默认开启，表示每张表独立表空间）。

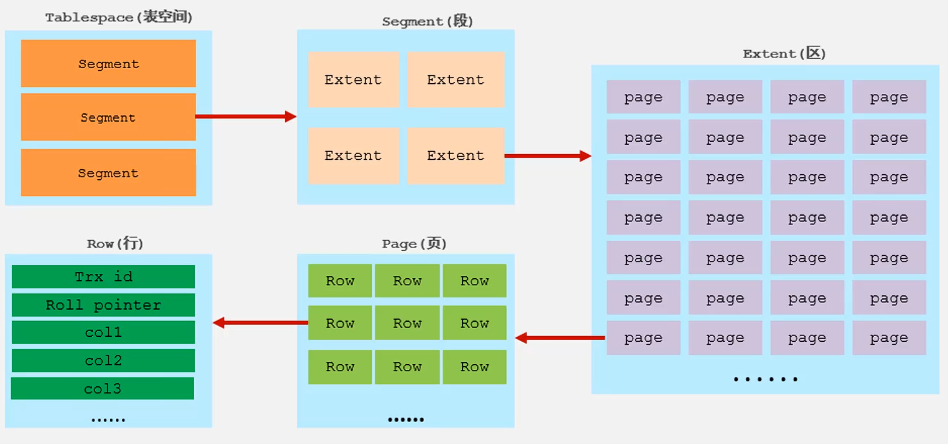

1.逻辑存储结构

从大到小依次为：表空间 → 段 → 区 → 页 → 行。

表空间（Tablespace）：一个 MySQL 实例可以对应多个表空间（如系统表空间、独立表空间、通用表空间）。用于存储记录、索引等数据。
段（Segment）：分为数据段（Leaf node segment，对应 B+Tree 叶子节点）、索引段（Non-leaf node segment，对应 B+Tree 非叶子节点）、回滚段（Rollback segment）。段用来管理多个区（Extent）。
区（Extent）：表空间的单元结构，每个区大小为 1 MB。默认情况下，InnoDB 页大小为 16 KB，所以一个区包含 64 个连续页。
页（Page）：InnoDB 磁盘管理的最小单元，每个页默认 16 KB。为保证连续性，InnoDB 每次从磁盘申请 4~5 个区。
行（Row）：InnoDB 按行存储数据。

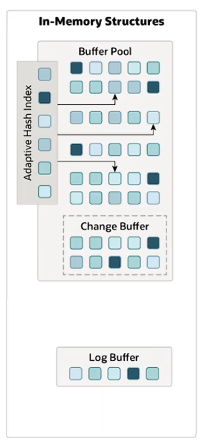

2.内存结构

Buffer Pool（缓冲池） ：缓冲池是主内存中的一个区域，用来缓存磁盘上经常操作的真实数据。在执行增删改查时，先操作缓冲池中的数据（若缓冲池没有数据，则从磁盘加载并缓存），然后以一定频率刷新到磁盘。这样可以减少磁盘 I/O，加快处理速度。
- 缓冲池以页（Page）为单位，底层采用链表数据结构管理 Page。根据状态，Page 分为三种类型：
- free page：空闲页，未被使用。
- clean page：已使用页，数据没有被修改过（与磁盘一致）。
- dirty page：脏页，数据被修改过，与磁盘不一致。
Adaptive Hash Index（自适应哈希索引）：用于优化对 Buffer Pool 中数据的查询。InnoDB 会监控对表上索引页的查询，如果观察到哈希索引可以提升速度，则自动建立哈希索引，无需人工干预。相关参数：adaptive_hash_index。
Change Buffer（更改缓冲区） ：当执行 INSERT、UPDATE、DELETE 等 DML 语句时，如果目标数据页（Page）不在 Buffer Pool 中，InnoDB 不会直接读取磁盘页进行修改，而是将变更操作缓存在 Change Buffer 中。未来当该数据页被读取（例如通过查询或索引扫描）时，InnoDB 会将 Change Buffer 中缓存的变更合并（Merge）回 Buffer Pool 中的相应页，然后再将合并后的数据刷新到磁盘。
- Change Buffer 只对非唯一二级索引生效。唯一索引和主键索引需要立即检查唯一性约束，因此不能缓存，必须直接读取磁盘页。
- 二级索引（尤其是非唯一二级索引）的插入、删除、更新往往涉及随机的磁盘位置。如果没有 Change Buffer，每次 DML 都需要直接读写磁盘页，造成大量随机 I/O，性能极低。
Log Buffer（日志缓冲区） ：用来保存要写入磁盘的日志数据（redo log、undo log）。默认大小为 16 MB。日志缓冲区的日志会定期刷新到磁盘。如果需要更新、插入或删除许多行的事务，增加日志缓冲区的大小可以节省磁盘 I/O。相关参数如下
- innodb_log_buffer_size：缓冲区大小。
- innodb_flush_log_at_trx_commit：日志刷新到磁盘的时机。
  - 1：每次事务提交时写入并刷新到磁盘（最安全）。
  - 0：每秒将日志写入并刷新到磁盘一次。
  - 2：每次事务提交后写入，每秒刷新到磁盘一次。

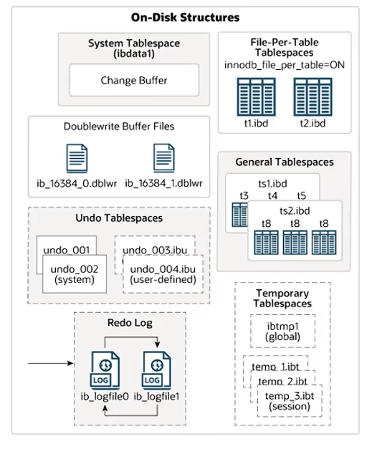

3.磁盘结构

System Tablespace（系统表空间）：系统表空间是更改缓冲区的存储区域。如果表是在系统表空间（而不是每个表文件或通用表空间）中创建的，它也可能包含表和索引数据。在 MySQL 5.x 版本中还包含 InnoDB 数据字典、undo log 等。相关参数：innodb_data_file_path。
File-Per-Table Tablespaces（独立表空间）：每个表的文件表空间包含该表的数据和索引，存储在文件系统上的单个数据文件（表名.ibd）中。相关参数：innodb_file_per_table（默认 ON）。
General Tablespaces（通用表空间）：需要通过 CREATE TABLESPACE 语法创建通用表空间，在创建表时可以指定使用该表空间。

sql 复制代码

CREATE TABLESPACE xxxx ADD
DATAFILE 'file_name'
ENGINE = engine_name;

Undo Tablespaces（撤销表空间）：MySQL 实例在初始化时会自动创建两个默认的 undo 表空间（初始大小 16 MB），用于存储 undo log 日志。
Temporary Tablespaces（临时表空间）：InnoDB 使用会话临时表空间和全局临时表空间，存储用户创建的临时表等数据。
Doublewrite Buffer Files（双写缓冲区）：InnoDB 引擎将数据页从 Buffer Pool 刷新到磁盘之前，先将数据页写入双写缓冲区文件中，以便系统异常时恢复数据。相关文件为 #ib_16384_0.dblwr、#ib_16384_1.dblwr。
Redo Log（重做日志）：重做日志用于实现事务的持久性。由两部分组成：重做日志缓冲（redo log buffer）（内存）和重做日志文件（redo log file）（磁盘）。事务提交后，所有修改信息都会写入该日志，用于在刷新脏页到磁盘发生错误时进行数据恢复。重做日志以循环方式写入，默认涉及两个文件：ib_logfile0、ib_logfile1。

4.后台线程

线程类型	默认个数	职责
Master Thread	1	核心后台线程，负责调度其他线程，将缓冲池中的数据异步刷新到磁盘，保持数据一致性（包括脏页刷新、合并插入缓存、undo 页回收）。
IO Thread	多个	负责处理异步 I/O（AIO）请求的回调。具体包括： • Read thread（4个）：负责读操作 • Write thread（4个）：负责写操作 • Log thread（1个）：负责将日志缓冲区刷新到磁盘 • Insert buffer thread（1个）：负责将写缓冲区内容刷新到磁盘
Purge Thread	1	回收事务已提交的 undo log。
Page Cleaner Thread	1	协助 Master Thread 刷新脏页到磁盘，减轻 Master Thread 压力，减少阻塞。

5.事务的原理

原子性（Atomicity）：事务中的所有操作要么全部成功，要么全部失败回滚，通过undo log保证
一致性（Consistency）：事务执行前后，数据完整性约束没有被破坏，通过undo log + redo log + 其他机制保证
隔离性（Isolation）：多个事务并发执行时，相互隔离，互不干扰，通过锁机制 + MVCC保证
持久性（Durability）：事务一旦提交，其结果就是永久性的，通过redo log实现

原子性、一致性、持久性：undo log和redo log 保证

隔离性：事务和MVCC机制

（1）redo log（持久性保证）

重做日志，记录的是事务提交时数据页的物理修改，是用来实现事务的持久性。

该日志文件由两部分组成：重做日志缓冲（redo log buffer）以及重做日志文件（redo log file），前者是在内存中，后者在磁盘中。当事务提交之后会把所有修改信息都会存到该日志文件中，用于在刷新脏页到磁盘,发生错误时，进行数据恢复使用。

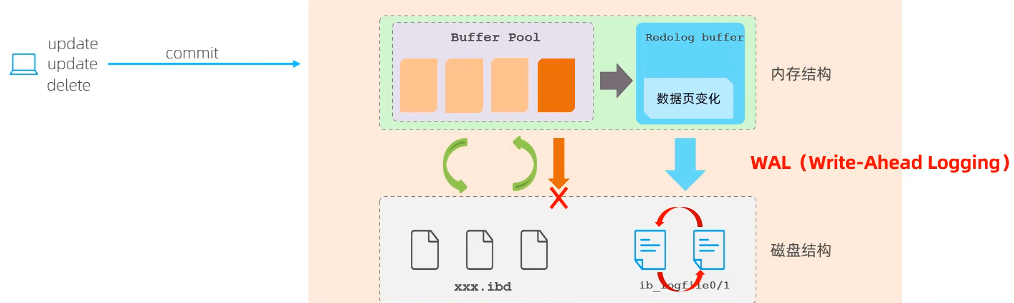

如下例所示，事务提交后，数据页（修改后的脏页）还在 Buffer Pool 中，并不会立即写入磁盘；后台线程负责刷新脏页，但此时如果刷新失败，则会导致数据不一致的问题。

如果直接刷新数据页到磁盘，此时的刷新操作是随机磁盘 I/O（这里的随机就是指更改的操作随机发生在缓冲区中，即一会update a，一会update b），这样性能低，但如果不即使刷新就可能丢失缓冲区中的数据，导致前后不一致。

采用redo log日志的方式，update操作缓冲区会同步将这个更新操作写入redo log buffer中（记录数据页的变化），随后将数据持久化保存到磁盘文件当中 ；如果后面脏页刷新的时候失败，可以通过redo log进行数据恢复 。（日志文件都是追加的，即顺序IO，效率较高），此过程成为WAL（Write-Ahead Logging），即日志先行。隔一段时间后会进行log文件清理。

（2）undo log（原子性）

回滚日志用于记录数据被修改前的信息，作用包括：提供回滚功能和支持 MVCC（多版本并发控制）。

undo log 和 redo log记录物理日志不一样，它是逻辑日志。例如，执行 DELETE 时，undo log 记录一条对应的 INSERT；执行 UPDATE 时，记录一条相反的 UPDATE。

事务回滚：当执行rollback日志回滚时，就可以从undo log中的逻辑记录读取到相应的内容并进行回滚。
Undo log销毁：undo log在事务执行时产生，事务提交时，并不会立即删除undo log，因为这些日志可能还用于MVCC。
Undo log存储：undo log采用段的方式进行管理和记录，存放在前面介绍的 rollback segment 回滚段中，内部包含1024个undo log segment。

（3）MVCC（多版本并发控制）

再进行MVCC多版本并发控制的时候，涉及到以下几个概念：

当前读：读取的是记录的最新版本，读取时还要保证其他并发事务不能修改当前记录，会对读取的记录进行加锁。对于我们日常的操作，如：select ... lock in share mode(共享锁)，select ... for update、update、insert、delete（排他锁）都是一种当前读。

sql 复制代码

--服务器1
begin;
select 查询到旧数据
--服务器2进行数据更新操作
select 还是旧数据（因为默认的隔离级别是可重复读）
--当前读，读取的是新数据
select ... lock in share mode 新数据

快照读 ：简单的select（不加锁）就是快照读，快照读，读取的是记录数据的可见版本，有可能是历史数据，不加锁，是非阻塞读。
- Read Committed 隔离级别：每次select，都生成一个快照读。
- Repeatable Read 隔离级别：开启事务后第一个select语句才是快照读的地方。
- Serializable 隔离级别：快照读会退化为当前读。

sql 复制代码

--默认的隔离级别
--服务器1
begin;
select 查询到旧数据同时生成快照
--服务器2进行数据更新操作，事务提交
select 还是旧数据（读取的是第一个快照）

MVCC：即 Multi-Version Concurrency Control，多版本并发控制。指维护一个数据的多个版本，使得读写操作没有冲突，快照读为MySQL实现 MVCC 提供了一个非阻塞读功能。MVCC的具体实现，还需要依赖于数据库记录中的三个隐式字段、undo log日志、readView。

当前读并不依赖多版本，而是依赖锁来实现隔离

快照读是 MVCC 机制的直接体现

a.三个隐式字段

数据库表中每行记录除了用户定义的列外，还包含以下隐藏字段：

DB_TRX_ID：最近修改事务ID，记录插入这条记录或最后一次修改该记录的事务ID。
DB_ROLL_PTR：回滚指针，指向这条记录的上一个版本，用于配合undo log，指向上一个版本。
DB_ROW_ID：隐藏主键，如果表结构没有指定主键，将会生成该隐藏字段。

id	age	name	DB_TRX_ID	DB_ROLL_PTR	DB_ROW_ID
1	1	tom	100	pointer1	(自动生成)
3	3	cat	101	pointer2	(自动生成)

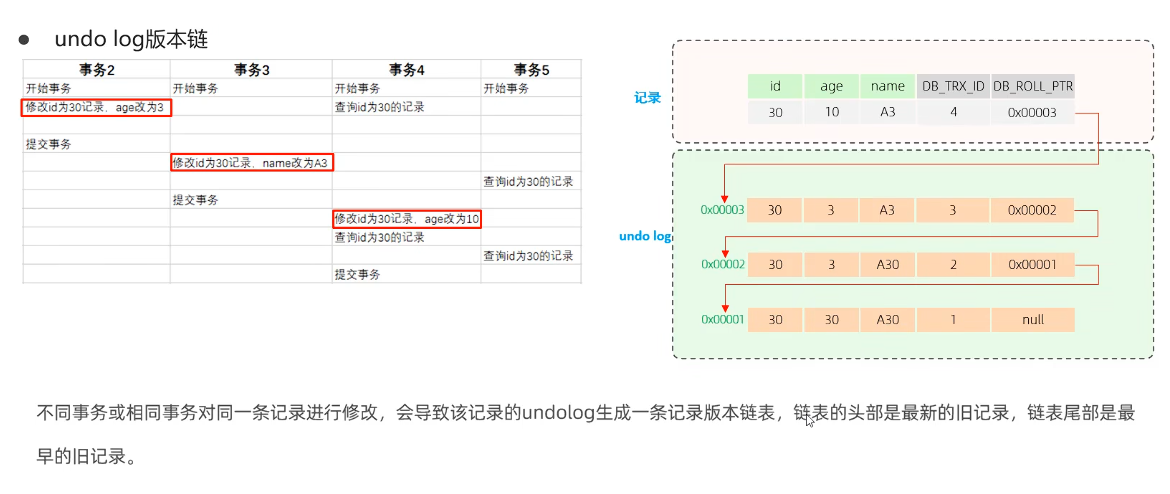

b.undo log 版本链

undo log 通过 DB_ROLL_PTR 将不同版本的记录串联起来，形成版本链。每次更新都会产生一条新的 undo log 记录，指向旧版本。

INSERT 产生的 undo log 只在回滚时需要，事务提交后可立即删除。
UPDATE、DELETE 产生的 undo log 在回滚和快照读时都需要，不会立即删除。

c.ReadView（读视图）

ReadView 是快照读执行时 MVCC 提取数据的依据，记录并维护系统当前活跃的事务（未提交）ID。核心字段如下所示：

字段	含义
m_ids	当前活跃的事务 ID 集合
min_trx_id	最小活跃事务 ID
max_trx_id	预分配事务 ID（当前最大事务 ID + 1，因为事务 ID 自增）
creator_trx_id	创建该 ReadView 的事务 ID

可见性判断规则：当读取一条记录时，拿到该记录的 DB_TRX_ID（记为 trx_id），判断如下：

trx_id == creator_trx_id → 可以访问（当前事务自己的修改）。
trx_id < min_trx_id → 可以访问（该版本在 ReadView 创建前已提交）。
trx_id > max_trx_id → 不可以访问（该事务在 ReadView 生成后才开启）。
min_trx_id <= trx_id <= max_trx_id → 如果 trx_id 不在 m_ids 中，则可以访问（说明已提交），否则不可访问。

不同隔离级别的 ReadView 生成时机：

READ COMMITTED：事务中每一次执行快照读都生成一个新的 ReadView。
REPEATABLE READ：仅在事务中第一次执行快照读时生成 ReadView，后续复用。

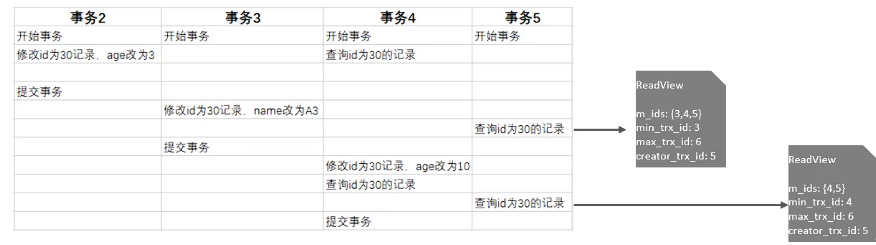

如下图所示，在RC隔离级别下，事务5中的查询id=30记录会生成一个ReadView，当前活跃的事务即还没提交的事务m_ids={3，4，5}，min_trx_id=3，max_trx_id=5+1，创建该 ReadView 的事务 ID creator_trx_id=5。如上例所示，当前记录的DB_TRX_ID=4（即最近对这个数据进行操作的是事务4）。按照上面的规则4 != 5，4>3，4<6，3<=4<=6但是4存在m_ids中，都不满足，所以不可以访问，所以这一次快照读不应该读当前的数据，这个时候就会通过指针找上一条记录，再进行对比，直到满足可以访问的条件（trx_id的时候才满足可以访问，可以理解为查询的时候只有事务2提交了，所以可以查询到事务2 更改后的结果）

四、MyISAM

MyISAM 是 MySQL 早期的默认存储引擎（MySQL 5.5 之前）。其特点如下，

不支持事务，不支持外键。
支持表锁，不支持行锁。
访问速度快，适合读密集型、写少的场景。

每个 MyISAM 表对应三个文件：

xxx.sdi（或 .frm）：存储表结构信息。
xxx.MYD：存储数据。
xxx.MYI：存储索引。

五、Memory

Memory 引擎将数据存储在内存中，访问速度极快，但服务器重启后数据丢失。其特点如下，

基于哈希索引，默认支持 B+Tree 索引。
表级锁，不支持事务。
常用于临时表或缓存表。

每个 Memory 表只对应一个 .sdi 文件（表结构），数据不持久化到磁盘。

六、InnoDB和MyISAM的区别

对比项	InnoDB	MyISAM
事务支持	支持	不支持
外键支持	支持	不支持
锁粒度	行锁 + 表锁	表锁
并发性能	高（行锁）	低（表锁）
数据恢复	通过 redo log 自动恢复	需要手动修复
MVCC 支持	支持	不支持
全文索引	支持（MySQL 5.6+）	支持
文件格式	.ibd（数据和索引一起）	.MYD（数据）+ .MYI（索引）
适用场景	OLTP（高并发写、事务）	OLAP（读多写少，如数据仓库）

七、存储引擎的选择

场景	推荐存储引擎	原因
高并发、事务型业务（如银行、电商订单）	InnoDB	支持事务、行锁、高并发
读多写少、对事务无要求（如日志、报表）	MyISAM	读速度快，占用空间小
临时缓存、会话数据（数据可丢失）	Memory	内存速度极快
需要全文搜索且对事务不敏感	MyISAM 或 InnoDB 5.6+	两者都支持全文索引，但 InnoDB 更全面
