AI Infra 硬件体系与编程模型：6. Warp 调度器详解

AI Infra 硬核拆解：SM 流处理器的 Warp 调度工作原理与性能密码

在我们的 SM 架构系列文章中，我们已经深入解析了 SM 的整体架构、CUDA Core 和 Tensor Core 的工作原理。今天，我们终于要揭开 GPU 性能最神秘也最容易被忽视的一环：Warp 调度。

很多人以为 GPU 的性能只取决于 CUDA Core 和 Tensor Core 的数量，但这是一个巨大的误区。如果说计算核心是 GPU 的肌肉，那么 Warp 调度器就是 GPU 的大脑。再强大的肌肉，如果没有一个聪明的大脑来指挥，也只能白白浪费力气。

毫不夸张地说，90% 以上的 GPU 性能问题，最终都能追溯到 Warp 调度的低效。不理解 Warp 调度，你就永远无法真正解释为什么同样的硬件，不同的代码性能会相差 10 倍以上。

今天，我们就从硬件底层到软件执行，彻底搞清楚 Warp 调度到底是怎么工作的，以及它是如何决定 GPU 真实性能的。

一、先破误区：GPU 不是"几千个 CPU 核心"

在开始之前，我们必须先打破一个流传最广的认知误区：GPU 不是由几千个独立的 CPU 核心组成的。

如果 GPU 真的是几千个独立的 CPU 核心，那么每个核心都需要自己的取指、译码、调度和控制单元。这样的设计会导致芯片面积和功耗爆炸式增长，根本无法实现。

真相是 ：GPU 采用了一种完全不同的设计哲学------单指令多线程（SIMT） 。它不是让几千个核心各自执行不同的指令，而是让几千个线程同时执行同一条指令。

而 Warp 调度器，就是实现这个设计哲学的核心硬件单元。

二、什么是 Warp？为什么是 32 个线程？

2.1 Warp 的定义

Warp（线程束）是 GPU 调度和执行的基本单位。一个 Warp 包含 32 个线程，这些线程会被同时调度，锁步执行同一条指令。

正确的比喻：如果把 SM 比作一个工厂车间，那么 Warp 就是一个 32 人的班组。车间主任（Warp 调度器）不会给每个工人单独派活，而是给整个班组派活。32 个工人同时做同样的工作，只是处理不同的数据。

2.2 为什么是 32 个线程？

这是 NVIDIA 经过多年实践确定的最佳平衡点，背后有深刻的硬件设计考量：

1. 硬件复杂度：调度 32 个线程的硬件复杂度是可接受的。如果数量太少，并行性不足；如果数量太多，硬件会变得过于复杂。
2. 资源利用率：32 个线程刚好能填满一个 CUDA Core 流水线。如果数量太少，流水线会有气泡；如果数量太多，寄存器压力会过大。
3. 分支发散影响：分支发散会导致性能下降，32 个线程是在并行性和分支发散影响之间的最佳折衷。

注意：这个数字不是一成不变的。AMD 的 GPU 使用 64 个线程的 Wavefront，而 Intel 的 Xe GPU 使用 16 个线程的 Subslice。但对于 NVIDIA GPU 来说，32 这个数字已经保持了 20 多年，并且在可预见的未来也不会改变。

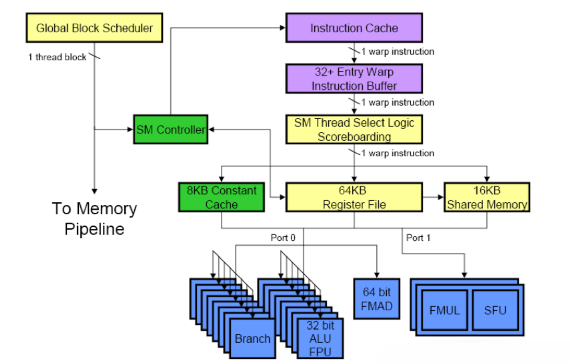

三、Warp 调度器的硬件结构与核心职责

每个现代 SM 包含多个独立的 Warp 调度器，它们并行工作，共同管理 SM 上的所有线程。

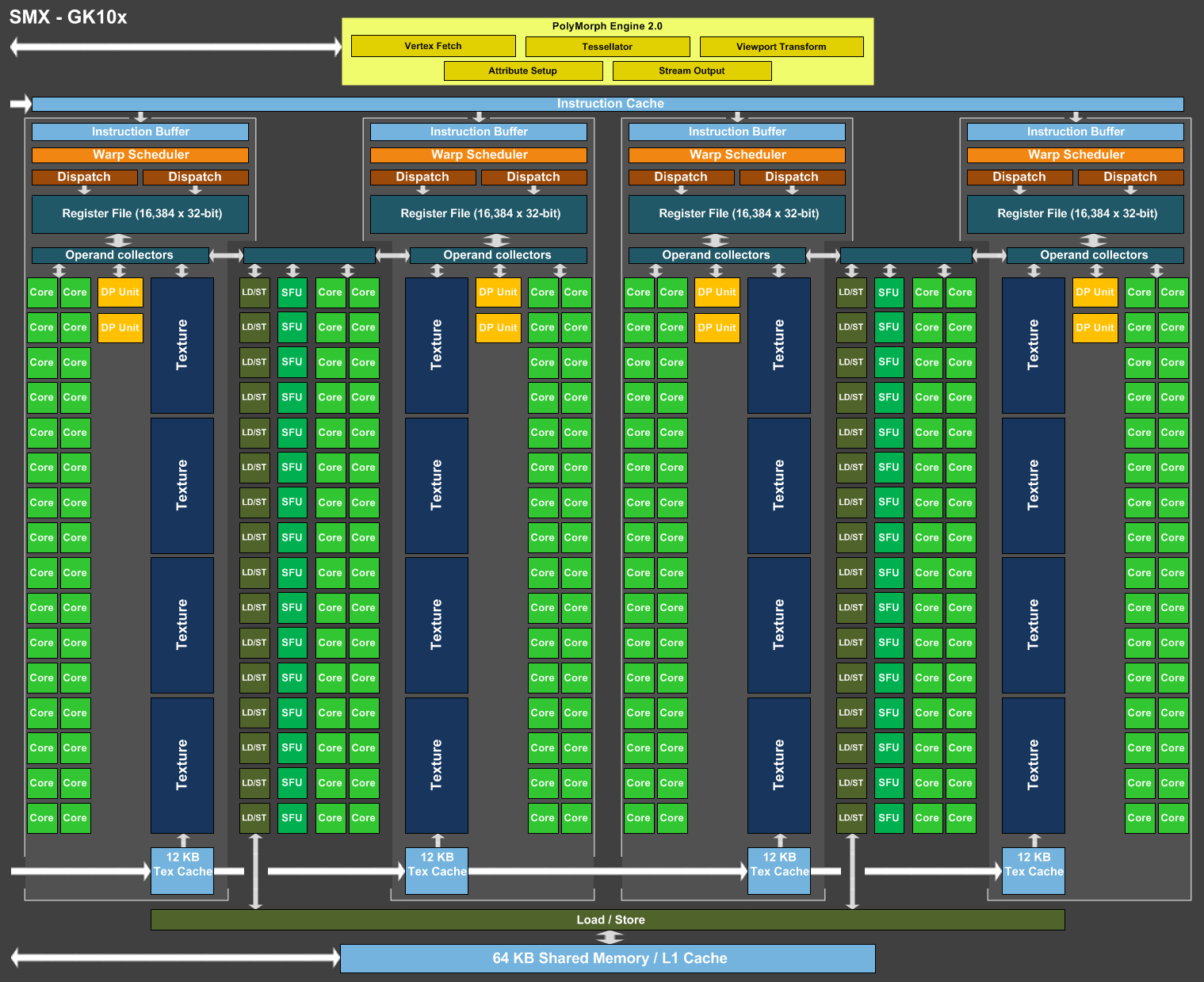

3.1 各代架构的 Warp 调度器数量

架构	每个 SM 的 Warp 调度器数量	每个调度器每周期发射指令数
Kepler	4	1
Maxwell/Pascal	4	2
Volta/Ampere	4	1
Hopper/Blackwell	4	1

H100 SM 配置：每个 SM 有 4 个 Warp 调度器，每个调度器每周期可以发射 1 条指令给 32 个 CUDA Core 或 1 个 Tensor Core。

3.2 Warp 调度器的核心职责

Warp 调度器是 SM 中最忙碌的硬件单元，它需要在每个时钟周期完成以下工作：

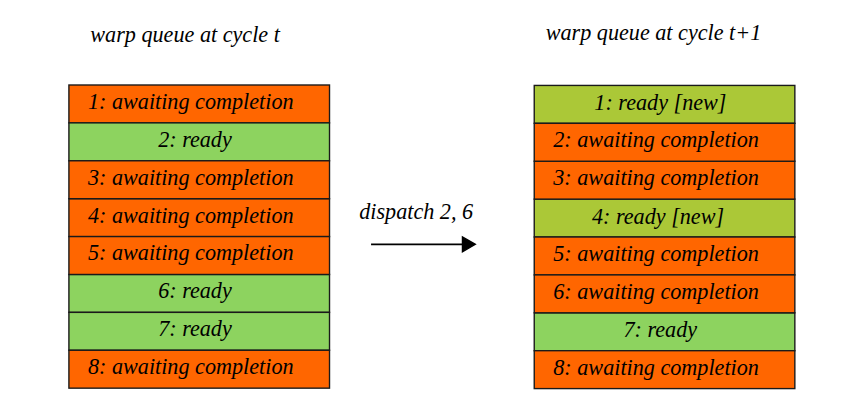

1. 管理就绪队列：维护一个所有就绪 Warp 的列表
2. 选择就绪 Warp：根据调度算法从就绪队列中选择一个 Warp
3. 发射指令：将指令发射给对应的执行单元
4. 处理停顿：当 Warp 因等待数据或资源而停顿时，将其从就绪队列中移除
5. 唤醒 Warp：当 Warp 的数据到达或资源可用时，将其重新加入就绪队列

核心设计目标 ：让计算单元永远不闲着 。Warp 调度器的所有设计都是为了最大化计算单元的利用率。

四、Warp 调度的核心机制：零开销上下文切换

Warp 调度器最神奇的能力，也是 GPU 实现高吞吐量的关键，就是零开销上下文切换。

4.1 什么是上下文切换？

在 CPU 中，当操作系统需要切换线程时，需要保存当前线程的所有寄存器状态到内存，然后加载下一个线程的寄存器状态。这个过程需要几百个时钟周期，开销非常大。

而在 GPU 中，上下文切换是完全硬件化的，零开销的。

4.2 零开销上下文切换的实现原理

GPU 实现零开销上下文切换的秘密在于：所有线程的上下文都一直保存在寄存器文件中。

• 每个线程都有自己独立的寄存器集合
• 当 Warp 调度器切换 Warp 时，它只需要改变一个指针，指向新 Warp 的寄存器集合
• 不需要保存和加载任何数据，切换在一个时钟周期内完成

比喻：这就像一个办公室有很多张办公桌，每张办公桌上都放着一个员工的所有文件。老板（Warp 调度器）可以在不同的办公桌之间来回走动，检查每个员工的工作进度，不需要把文件搬来搬去。

4.3 延迟隐藏：GPU 性能的终极秘密

零开销上下文切换带来的直接好处就是延迟隐藏。这是 GPU 能够克服"内存墙"问题，实现高吞吐量的核心机制。

延迟隐藏的工作过程：

1. Warp A 执行一条全局内存加载指令，需要等待 400-800 个时钟周期才能得到数据
2. Warp 调度器不会等待，而是立即切换到 Warp B，执行它的指令
3. 当 Warp B 也遇到长延迟操作时，再切换到 Warp C
4. 当 Warp A 的数据到达时，它重新进入就绪队列，等待调度

关键数字：要完全隐藏 400 个周期的内存延迟，每个 Warp 调度器需要至少有 400 个就绪指令可以发射。如果每个 Warp 每 4 个周期发射一条指令，那么就需要至少 100 个活跃 Warp 才能完全隐藏延迟。

结论：GPU 不是"快"，它只是"会利用等待的时间"。它通过大量的并行线程和零开销上下文切换，把所有的等待时间都用来做有用的工作。

五、Warp 调度的完整生命周期

现在我们来完整地跟踪一个 Warp 从创建到执行完成的整个生命周期。

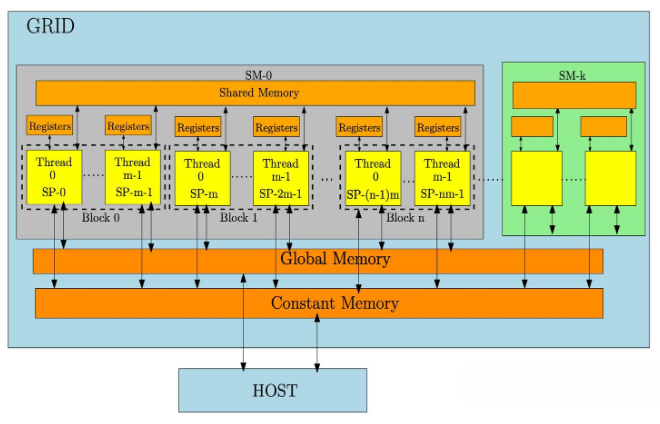

5.1 阶段 1：线程块分配与 Warp 划分

1. 当你启动一个 CUDA Kernel 时，你会指定 Grid 和 Block 的大小
2. GPU 驱动将线程块分配给空闲的 SM
3. 一个线程块一旦被分配到某个 SM，就会一直在该 SM 上执行直到完成
4. SM 将线程块划分为多个 Warp，每个 Warp 包含 32 个连续的线程

注意：线程是按照线程索引连续划分成 Warp 的。也就是说，线程 0-31 组成 Warp 0，线程 32-63 组成 Warp 1，以此类推。

5.2 阶段 2：Warp 初始化与就绪

1. SM 为每个 Warp 分配所需的寄存器和共享内存资源
2. Warp 的程序计数器（PC）被设置为 Kernel 的入口地址
3. Warp 被加入就绪队列，等待调度

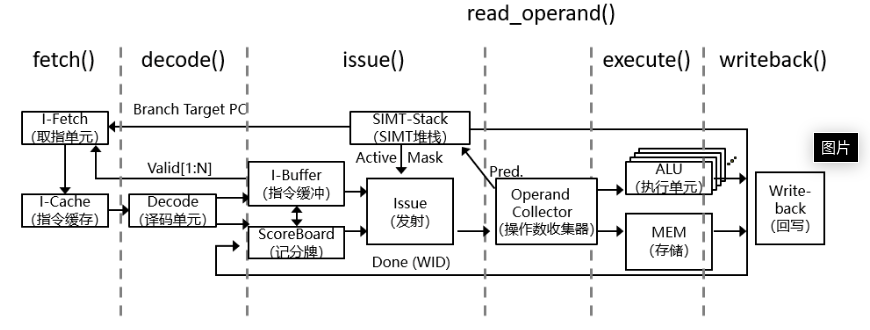

5.3 阶段 3：指令发射与执行

1. Warp 调度器从就绪队列中选择一个 Warp
2. 从指令缓存中取出下一条指令
3. 对指令进行译码，确定操作类型和操作数
4. 将指令发射给对应的执行单元（CUDA Core、Tensor Core、SFU 等）
5. 执行单元执行指令，将结果写回寄存器文件

5.4 阶段 4：停顿与唤醒

1. 如果指令需要访问内存或等待其他资源，Warp 会被标记为"停顿"
2. Warp 被从就绪队列中移除，加入等待队列
3. 当数据到达或资源可用时，Warp 被标记为"就绪"
4. Warp 被重新加入就绪队列，等待下一次调度


5.5 阶段 5：Warp 完成与资源释放

1. 当 Warp 执行完所有指令后，它被标记为"完成"
2. SM 释放 Warp 占用的寄存器和共享内存资源
3. 当一个线程块的所有 Warp 都完成后，线程块被释放
4. SM 可以接受新的线程块

六、SIMT 执行模型的深入解析

Warp 调度的基础是 SIMT（单指令多线程）执行模型。这是 GPU 与 CPU 最根本的区别，也是很多性能问题的根源。

6.1 SIMT 与 SIMD 的区别

很多人会混淆 SIMT 和 SIMD，它们看起来很像，但实际上有本质的区别：

特性	SIMD（CPU）	SIMT（GPU）
执行单位	向量	线程
程序计数器	一个	每个线程一个
分支处理	掩码	活跃掩码 + SIMT 堆栈
内存访问	连续	可以不连续

核心区别：在 SIMD 中，一个向量中的所有元素必须执行完全相同的操作，访问连续的内存地址。而在 SIMT 中，每个线程有自己的程序计数器，可以执行不同的代码路径，访问不同的内存地址。

6.2 分支发散：SIMT 的"阿喀琉斯之踵"

SIMT 模型最大的弱点就是分支发散（Branch Divergence）。当同一个 Warp 内的线程执行不同的代码路径时，GPU 无法并行执行这些不同的路径，只能串行执行。

分支发散的硬件处理机制：

1. Warp 遇到一个 if-else 分支
2. 硬件生成一个"活跃掩码（Active Mask）"，标记哪些线程满足条件
3. 执行 if 分支：只有掩码为 1 的线程执行指令，其他线程被屏蔽
4. 执行 else 分支：只有掩码为 0 的线程执行指令，其他线程被屏蔽
5. 所有线程重新汇合，继续执行后续代码

性能影响：如果一个 Warp 内有一半线程走 if 分支，一半走 else 分支，那么执行时间会翻倍，CUDA Core 的利用率只有 50%。如果分支更复杂，利用率会更低。

硬件优化：SIMT 堆栈

为了处理嵌套分支，现代 GPU 引入了 SIMT 堆栈。每个 Warp 有一个专用的堆栈，用于存储分支信息和活跃掩码。当遇到嵌套分支时，新的分支信息被压入堆栈；当分支结束时，信息被弹出堆栈。

SIMT 堆栈大大简化了嵌套分支的处理，提高了分支发散情况下的性能。

七、SM 占用率：Warp 调度效率的衡量指标

SM 占用率（Occupancy）是衡量 Warp 调度效率的最重要指标。它定义为 SM 上实际活跃的 Warp 数与 SM 最大可支持的活跃 Warp 数的比值。

7.1 占用率的计算公式

占用率 = 实际活跃 Warp 数 / SM 最大可支持活跃 Warp 数

各代架构的最大可支持活跃 Warp 数：

• Ampere（A100）：64 Warps/SM
• Hopper（H100）：64 Warps/SM
• Blackwell（B100）：64 Warps/SM

7.2 影响占用率的三大因素

占用率受到三个因素的限制，形成"木桶效应"，最终的占用率由最严格的限制因素决定：

1. 寄存器限制：每个线程使用的寄存器数量越多，SM 能容纳的 Warp 数就越少
2. 共享内存限制：每个线程块使用的共享内存越多，SM 能容纳的线程块数就越少
3. 线程块大小限制：每个线程块的线程数越多，SM 能容纳的线程块数就越少

7.3 占用率计算示例

让我们以 H100 为例，计算一个 Kernel 的理论占用率：

已知条件：

• 每个 SM 最大 64 Warps
• 每个 SM 有 256 KB 寄存器文件
• 每个 SM 有 228 KB 共享内存
• Kernel 配置：256 线程/块，每个线程使用 40 个寄存器，每个块使用 16 KB 共享内存

计算过程：

1. 寄存器限制：

   • 每个 Warp 使用的寄存器数：40 寄存器/线程 × 32 线程/Warp = 1280 寄存器/Warp
   • 每个 SM 最多 Warp 数：256 KB ÷ 1280 寄存器/Warp = 204800 寄存器 ÷ 1280 寄存器/Warp = 160 Warps
   • 但 SM 最大只能支持 64 Warps，所以寄存器限制为 64 Warps

2. 共享内存限制：

   • 每个 SM 最多线程块数：228 KB ÷ 16 KB/块 = 14.25 → 14 块
   • 每个块有 8 Warps（256 ÷ 32）
   • 共享内存限制：14 块 × 8 Warps/块 = 112 Warps → 64 Warps（受最大限制）

3. 线程块大小限制：

   • 每个 SM 最多 32 个线程块
   • 32 块 × 8 Warps/块 = 256 Warps → 64 Warps（受最大限制）

最终占用率：64 Warps ÷ 64 Warps = 100%

7.4 占用率与性能的关系

很多人以为占用率越高越好，但这是一个常见的误区。

真相 ：占用率不是越高越好，而是"足够高就好"。

• 当占用率低于 25% 时，通常无法有效隐藏内存延迟，性能会很差
• 当占用率在 25%-50% 之间时，通常可以隐藏大部分延迟，性能较好
• 当占用率超过 50% 时，继续提高占用率对性能的提升非常有限
• 有时候，为了提高每个线程的性能，降低占用率反而会带来更好的整体性能

最佳实践：不要盲目追求 100% 的占用率。通过实验找到最佳的占用率平衡点，通常在 30%-70% 之间。

八、现代 Warp 调度的高级特性

随着 GPU 架构的演进，Warp 调度器也在不断进化，引入了很多高级特性，以更好地适应 AI 工作负载的需求。

8.1 Volta 架构：独立线程调度

Volta 架构引入了独立线程调度（Independent Thread Scheduling），彻底改变了 Warp 内线程的执行方式。

在 Volta 之前，同一个 Warp 内的所有线程必须严格锁步执行。如果线程之间有数据依赖，就会导致死锁。

而在 Volta 之后，同一个 Warp 内的线程可以独立执行，有自己的程序计数器和调用栈。这大大提高了编程的灵活性，使得复杂的控制流和线程间通信成为可能。

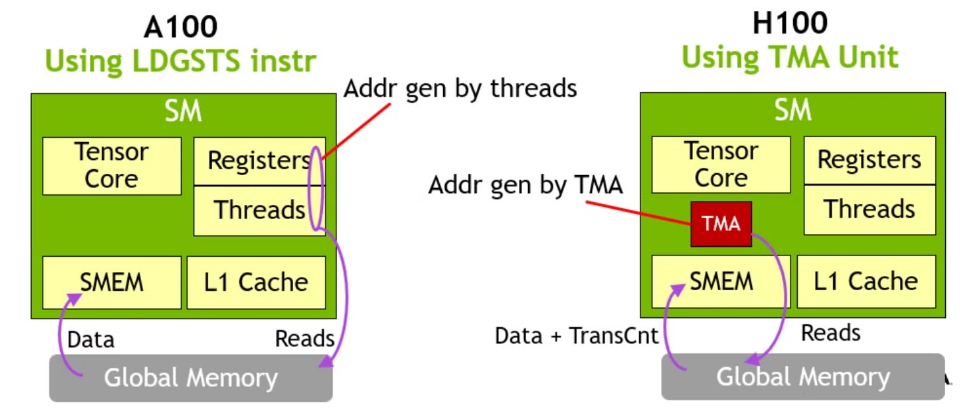

8.2 Hopper 架构：Warp Group 与 TMA

Hopper 架构引入了两个对 Warp 调度影响深远的特性：Warp Group 和 张量内存加速器（TMA）。

• Warp Group：4 个 Warp 组成一个 Warp Group，协同执行 Tensor Core 指令。这是因为随着 Tensor Core 操作维度的增大，单个 Warp 已经无法提供足够的线程来加载和存储数据。
• TMA：专门的硬件单元，负责在全局内存和共享内存之间异步传输数据。TMA 可以独立于 Warp 调度器工作，大大减少了数据搬运对 Warp 调度的影响。

8.3 Blackwell 架构：全异步执行与 CTA-pair

Blackwell 架构进一步深化了异步执行的理念，引入了全异步 Tensor Core 指令 和协作线程组对（CTA-pair）。

• 全异步 Tensor Core 指令：Warp 调度器下发 Tensor Core 指令后，不需要等待指令完成，就可以立即处理其他任务。Tensor Core 会独立完成计算，并在完成后通知 Warp 调度器。
• CTA-pair：两个线程块组成一个对，共享同一个 SM 的资源。它们可以直接访问对方的共享内存，大大提高了 SM 间通信的效率。

九、Warp 调度相关的性能优化要点

理解了 Warp 调度的工作原理，我们就可以针对性地进行性能优化。以下是每个 AI Infra 工程师都必须掌握的核心优化原则：

9.1 提供足够的并行性

• 启动的线程块数量应该至少是 SM 数量的 4-8 倍，这样才能让所有 SM 都忙碌起来
• 每个线程块的大小应该是 32 的倍数，通常在 128-512 个线程之间
• 避免过小的 Kernel，Kernel 启动有一定的开销，过小的 Kernel 会导致开销占比过高

9.2 优化 SM 占用率

• 减少每个线程的寄存器使用量，可以通过编译器选项（如 -maxrregcount）来限制
• 合理使用共享内存，避免使用过多的共享内存导致占用率下降
• 通过实验找到最佳的线程块大小，通常 256 个线程/块是一个不错的起点

9.3 避免分支发散

• 尽量让同一个 Warp 内的线程执行相同的代码路径
• 使用掩码操作代替分支，例如 result = condition ? a : b
• 如果必须使用分支，尽量让分支条件基于线程块索引而不是线程索引
• 对于边界检查，可以使用向量化操作或只对边界 Warp 进行检查

9.4 优化内存访问模式

• 合并内存访问，让同一个 Warp 内的线程访问连续的内存地址
• 利用共享内存和寄存器来减少对全局显存的访问
• 使用异步内存拷贝（Async Copy）和 TMA 来重叠计算和数据传输
• 避免非对齐的内存访问，因为它会导致多个内存事务

9.5 充分利用现代架构特性

• 在 Hopper 及以上架构中，使用 TMA 来加速数据传输
• 在 Blackwell 及以上架构中，使用全异步 Tensor Core 指令
• 使用 Warp 级原语（如 __shfl_sync）来实现高效的线程间通信
• 利用线程块集群（Thread Block Cluster）和 CTA-pair 来提高 SM 间通信效率

十、常见误区与最佳实践

误区 1：线程越多，性能越好

真相：过多的线程会导致寄存器和共享内存不足，反而降低 SM 占用率和性能。

最佳实践：通过实验找到最佳的线程块大小和网格大小，通常在 128-512 个线程/块之间。

误区 2：占用率越高，性能越好

真相：当占用率超过 50% 时，继续提高占用率对性能的提升非常有限。有时候，为了提高每个线程的性能，降低占用率反而会带来更好的整体性能。

最佳实践：关注整体吞吐量，而不是单一的占用率指标。

误区 3：分支发散一定会导致性能下降

真相：如果分支条件是一致的，即同一个 Warp 内的所有线程都走相同的路径，那么分支发散不会有任何性能损失。

最佳实践：尽量让分支条件基于线程块索引或 Warp 索引，而不是线程索引。

十一、总结与学习建议

Warp 调度是 GPU 架构的灵魂，也是 AI Infra 工程师必须深入理解的概念。它的设计哲学------"用并行性换延迟"、"零开销上下文切换"------贯穿了整个 GPU 的发展历程。

核心要点回顾：

1. Warp 是 GPU 调度和执行的基本单位，包含 32 个线程
2. Warp 调度器通过零开销上下文切换实现延迟隐藏，这是 GPU 高吞吐量的核心
3. SIMT 执行模型允许每个线程有自己的程序计数器，但分支发散会导致性能下降
4. SM 占用率是衡量 Warp 调度效率的重要指标，但不是越高越好
5. 现代 GPU 引入了很多高级特性，如独立线程调度、Warp Group、TMA 等，以更好地适应 AI 工作负载

学习建议：

1. 动手写几个简单的 CUDA Kernel，观察不同线程块大小和分支对性能的影响
2. 使用 NVIDIA Nsight Compute 工具分析 Kernel 的执行情况，查看 Warp 调度效率、占用率、分支发散率等指标
3. 阅读 FlashAttention 和 CUTLASS 等高性能库的源码，学习它们是如何优化 Warp 调度的
4. 关注 NVIDIA 每一代新架构的技术白皮书，了解 Warp 调度的最新演进

理解 Warp 调度的工作原理，就像掌握了 GPU 性能的"密码"。它能让你透过现象看本质，快速定位和解决各种性能问题，写出真正高效的 AI 系统。
