大家好，我是记得诚。
你现在在用什么手机，手机的充电功率是多少？现在120W 、100W充电功率都非常常见了。
随着氮化镓GaN的普及，以前那个像砖头的快充头基本上快被淘汰了。

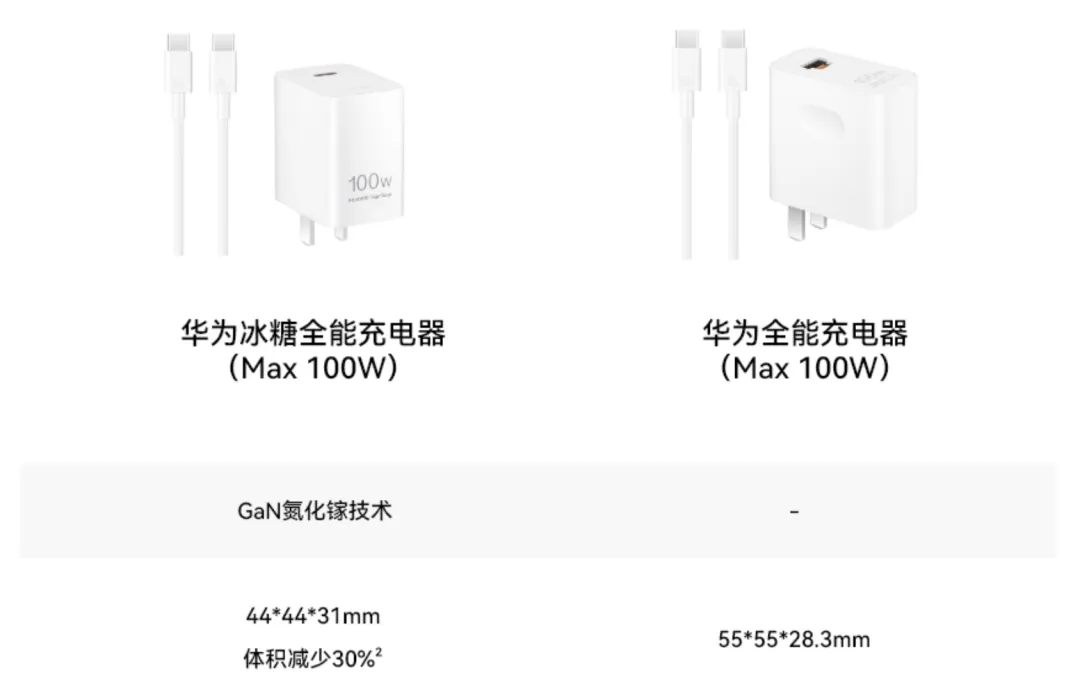

看下面华为100W的充电器，使用氮化镓技术的，体积能减少30%左右。对经常出差的小伙伴是太友好了。
懂点电源设计的小伙伴，应该都知道，快充设计有几个难题 ：要考虑体积 ，体积越小，散热 越难做。要考虑功率密度 ，要考虑效率。体积越小，电路的堆叠要求越高。这其实是一个系统性的工作，需要均衡设计。
传统方案往往需要复杂外围、大量分立器件，不仅拉高成本，还难以兼顾轻载效率与满载性能。

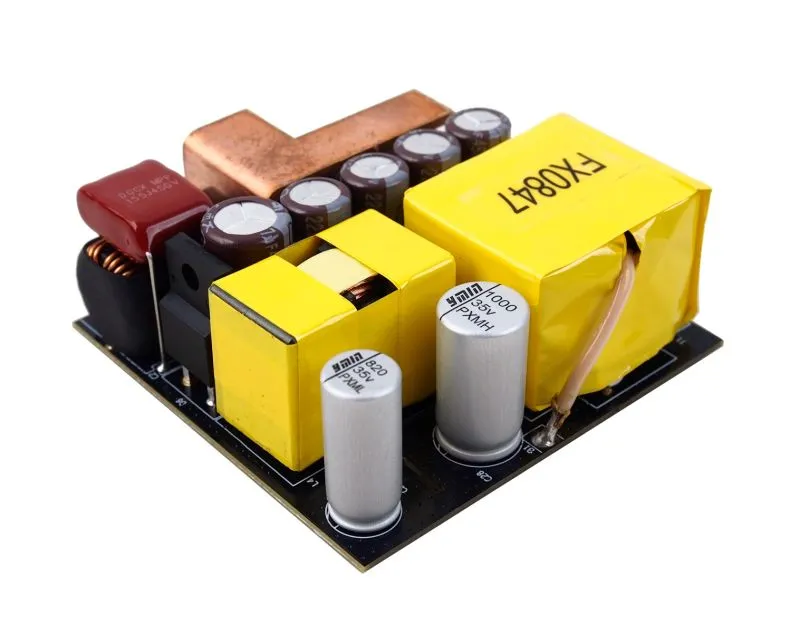

针对这一痛点，MPS推出140W高性能快充解决方案。给大家先看看图片。
如果你需要这个评估板（型号：EVXG2101-2B-G44100-1A-00A）来测试性能。扫下面的二维码申请即可。
这个方案的优点是：
-
多模式PFC+ZVS反激架构；
-
和传统的LLC和AHB有架构不同，功率密度相当；
-
待机功耗更低，轻载效率更高；
下面介绍一个这个方案的优势。听我来吹一下。
一、核心架构：双芯片协同，集成度拉满
MPS方案采用两颗GaN集成芯片， MPG44100 + MPXG2101。从源头简化电路、降低损耗。
PFC部分采用MPG44100功率调节器，芯片内置新一代GaN 功率芯片，控制器集成GaN驱动与电流采样功能，无需外置采样电阻，同时支持QR、CRM、DCM多模式智能切换，无需辅助绕组即可完成检测，外围元件大幅减少，在提升效率的同时让电路更简洁。MPG44100 系列通过内置不同Rdson 的GaN器件, 功率可以到200W。
ZVS反激部分选用MPXG2101，属于MPXG210X系列高性能功率调节器。该系列分两个版本：A版本内置原边GaN驱动与功率管、副边SiMOS驱动与功率管，适合输出电流较小，譬如65W（20V/3.25A）以内小功率场景；B版本内置原边GaN驱动与功率管、副边同步整流驱动，可外接功率管，完美适配全电压输入100W--180W较大功率应用。
芯片横跨初次级设计，采用容隔离技术，初次级耐压超过5700V，满足安规要求，同时省去光耦，兼顾原边反馈与同步整流优势，实现更精准、更稳定的输出控制。
二、Demo板布局：正反极简，规整易量产

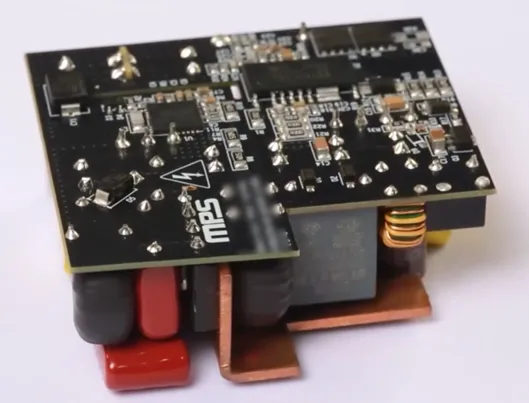

从实物Demo板可以直观看到，这套140W方案在布局上做到了高度精简。

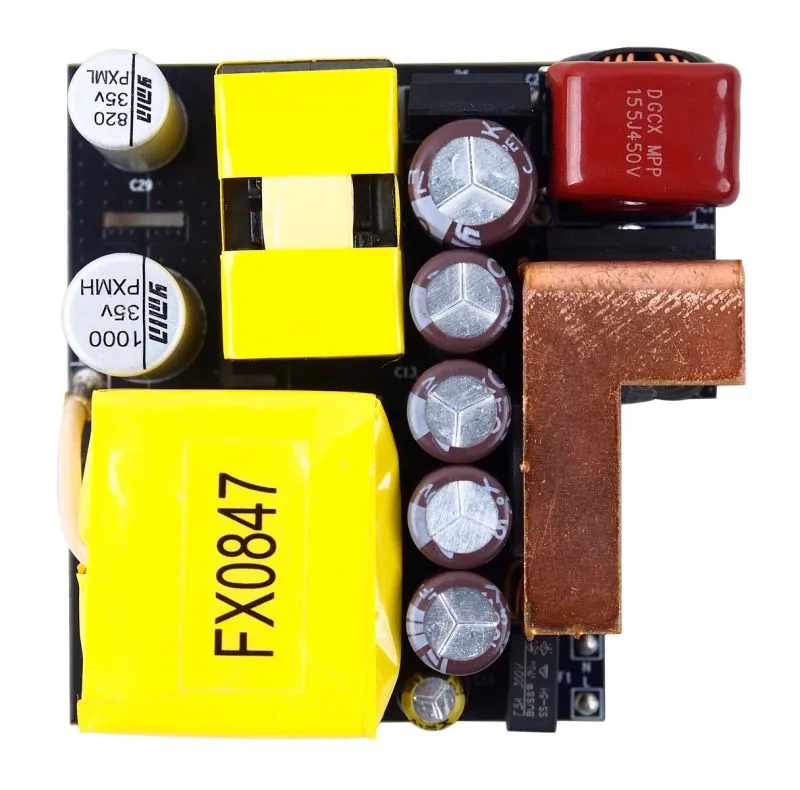

正面为主要功率通路：交流输入经过保险丝、两级共模电感、X电容后进入整流桥，整流桥配备铜片辅助散热，后方采用π型差模滤波，搭配母线电容、PFC电感、快恢复二极管与变压器，辅助供电电容、次级输出电容与PD快充协议小板依次排布，所有插件元件全部置于正面，整体清爽规整。

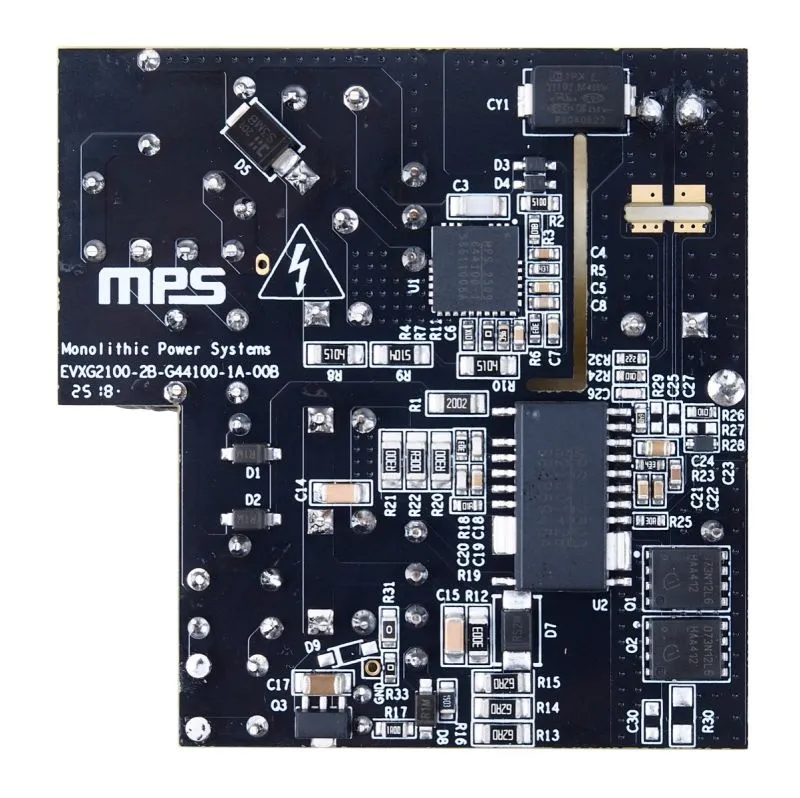

反面以控制电路为主，PFC与ZVS反激控制器居中放置，走线简洁、无冗余器件。两颗高集成芯片外围器件极少，整体板面积小、功率密度高，不仅美观，更利于量产与散热设计。
三、关键技术：PFC采用自动启停"按需工作"
方案的优异表现，源于多项创新技术加持。
依托GaN器件的低损耗特性，搭配自适应零电压开关技术，在DCM等非连续模式下依然能实现ZVS运行，显著降低开关损耗。同时，原边采用700V GaN器件，副边同步整流驱动灵活配置，让系统在全负载范围内保持高效运行。
PFC采用自动启停策略：轻载时自动关闭PFC，减少额外损耗，提升轻载效率；中重载时自动开启PFC，快速拉高功率因数、降低谐波失真。这种"按需工作"模式，打破了"PFC常开才高效"的传统误区，实现效率与PF值的动态平衡。
四、实测数据：效率逼近95%，性能拉满
实际测试数据充分验证了方案的硬核实力。
如果你需要这个评估板（型号：EVXG2101-2B-G44100-1A-00A）来测试性能。扫下面的二维码申请即可。

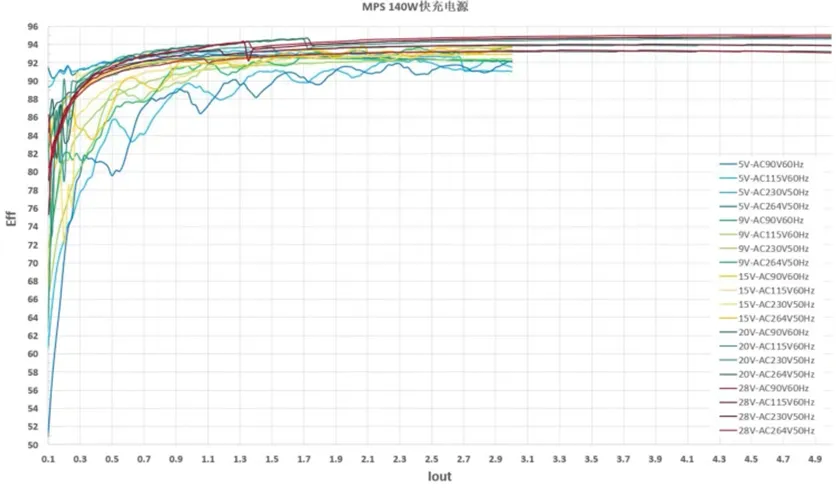

效率方面，230V输入时整机效率接近95%，115V满载效率达到93.8%，全程保持高水平能量转换，发热更低、温升更可控。
功率因数与谐波表现同样出色：115V满载下PF值高达0.992--0.993，230V输入时PF值为0.94，50次谐波测试中，除基波外其余谐波分量极低，轻松满足严苛的谐波标准。
动态负载测试中，在0.8A--1.4A区间反复切换，PFC响应迅速，输出电压无明显跌落，稳压精度高；115V输入下PFC采用两段式稳压，母线电压维持在约200V，无需升压至400V，进一步降低损耗；230V输入时负载切换平滑顺畅，系统稳定性拉满。
五、方案总结：大功率快充优选方案
MPS 140W GaN快充解决方案，以MPG44100+MPXG2101为核心，凭借高集成架构、智能多模式控制、ZVS自适应开关等技术，实现三大核心突破：效率逼近95%、功率密度大幅提升、外围元件极简。同时满足最新国标GB20943 Level 1的最低待机功耗要求( <75mW @ >49W)。
它不仅解决了传统大功率方案效率低、器件多、体积大的痛点，更降低了BOM成本与设计难度，缩短研发周期，非常适合用于140W PD快充、笔记本电源、高端适配器等产品。
再啰嗦一遍，扫下面的二维码申请即可申请demo评估板。
在大功率快充持续升级的趋势下，EVXG2101-2B-G44100-1A-00A高集成、高性能方案将成为工程师们的理想选择！
