DC-DC上电一瞬间峰值太高如何解决

今天测试一款产品,供电时5V转3.3V,上电测试发现有3.6V。

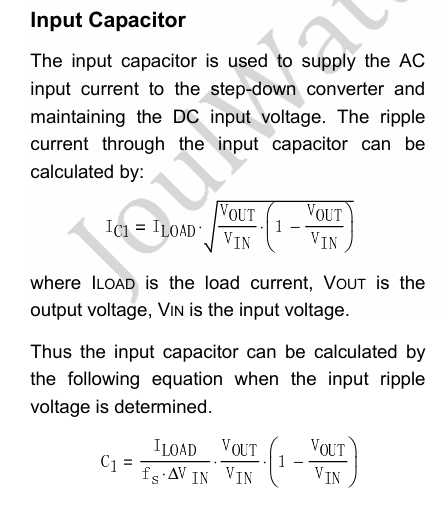

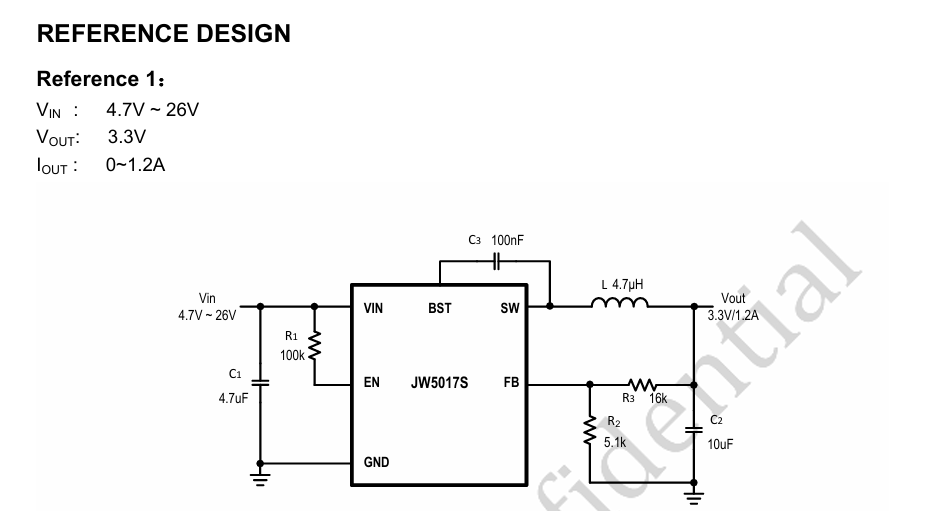

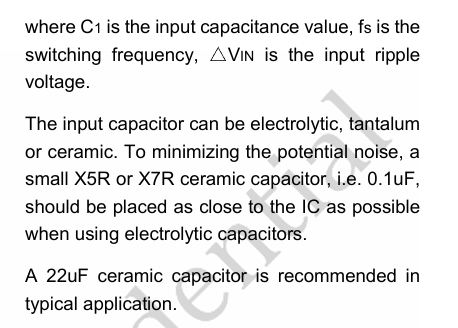

输入电容我不是按照这个来设计用4.7uF,而是用10uF+100nF组合的,然而输出电容是只用10uF的电容。

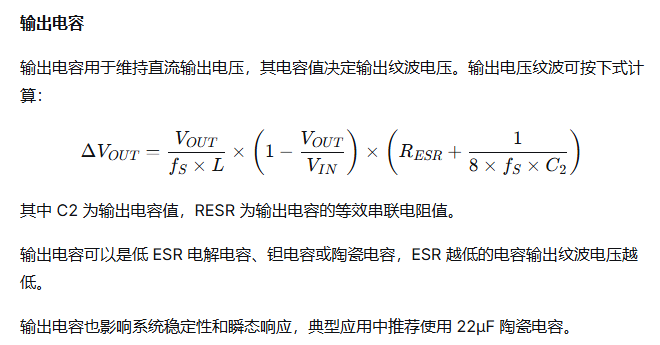

上面手册的原文,下面是翻译成中文的。

后面我把输出电容改为22uF的,再进行了多次测试,就没有出现过3.6V了。

原理:

DC-DC在上电启动时,内部软启动电路会逐步升高输出电压(通常软启动时间1~2ms)。

如果输出电容太小,输出电压上升速度很快,反馈环路(FB引脚)可能来不及响应,导致误差放大器短暂"过冲",把输出电压推高到超出设定值。

特别是JW5017S是电流模式控制,子啊启动瞬间电感电流可能较大,如果输出电容不够大,吸收不了这个能量峰尖,电压就会上冲。
