电机发声原理和实现

摘要

本文从可公开交流的角度，系统说明电机为什么能够发声、怎样实现电机发声，以及怎样在发声过程中尽量避免明显转动。电机发声的本质，是利用周期变化的电压或电流激励，使电机内部电磁力在可听频段内发生往复变化，并进一步激发定子、转子、机壳和安装结构的振动，从而向空气辐射声波。与以持续输出转矩为目标的常规驱动控制不同，电机发声更关注频率准确、幅值可控、相位连续、边界平滑以及平均转矩尽可能小。本文围绕发声机理、控制过程、dq 轴分量视角下的理解方式、PMSM 与步进电机两类实现思路以及工程调试要点展开说明，并给出流程图与示例公式，可用于方案设计、技术交流和入门学习。

1. 引言与总体方案

1.1 问题定义

传统电机控制的目标，是让电机按照给定速度、位置或转矩稳定运行；而电机发声的目标，则是在尽量不引入明显机械位移的前提下，使电机及其结构件产生稳定、可听的振动。

从工程角度看，这一问题包含四个基本约束：

目标频率必须稳定，否则音高会漂移。
激励幅值必须可控，否则可能引起电流过大、结构冲击或明显跑位。
相邻音符切换应尽量平滑，否则会产生突兀的机械敲击感。
平均电磁转矩应尽量小，否则电机在发声过程中会逐渐偏离原始位置。

因此，电机发声不是简单地施加一个交流信号，而是在控制系统内部构造一条"可听振动生成链路"，同时利用约束机制抑制不希望出现的持续转动。

如果进一步用更直观的方式来理解，可以把它看成"让电机暂时不再主要承担连续旋转执行器的角色，而是转化为一个受控振动源"。这个振动源并不追求输出稳定机械功，而是追求在目标频率附近形成可听、可控、可重复的结构振动。

1.2 总体实现思路

电机发声的一般实现过程可归纳为以下步骤：

将旋律拆分为"频率 + 持续时间"的音符序列。
在固定控制周期内，为当前音符生成目标频率对应的周期波形。
将该周期波形转换为电流参考或电压参考。
通过电流环、逆变器和 PWM 环节，把参考量变成实际相电流。
由实际相电流引起电磁力变化，再由电磁力激发结构振动。
通过闭环保持、对称激励、包络控制和低频限幅，尽量避免明显转动。

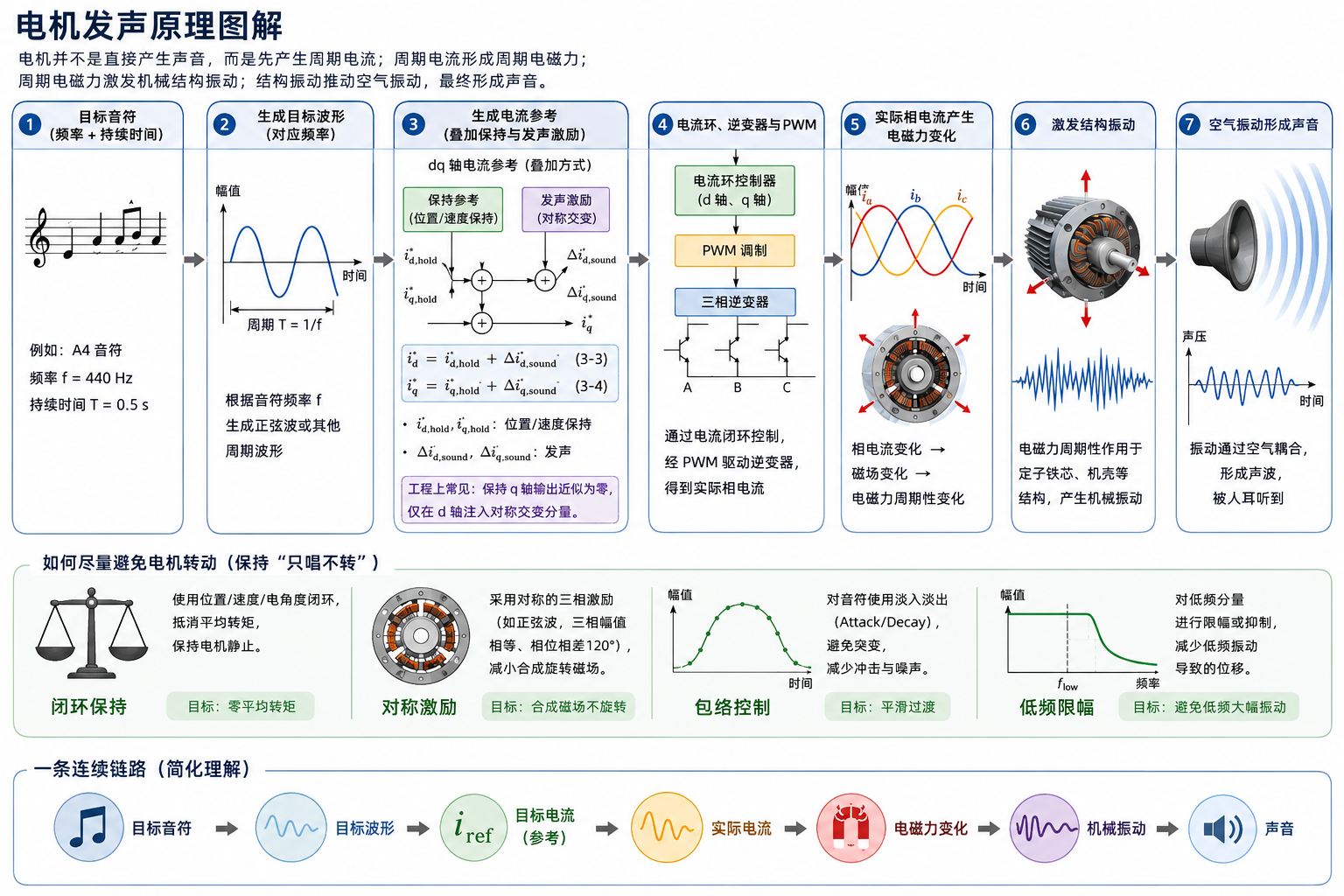

如果采用通熟理解，上述过程可以简化成一条连续链路：

"目标音符" → "目标波形" → "目标电流" → "实际电流" → "电磁力变化" → "机械振动" → "声音"。

这条链路说明，电机唱歌并不是直接生成声波，而是先生成合适的电流变化，再由电流变化转化为电磁振动，最后形成声音。

1.3 系统架构与工作流程

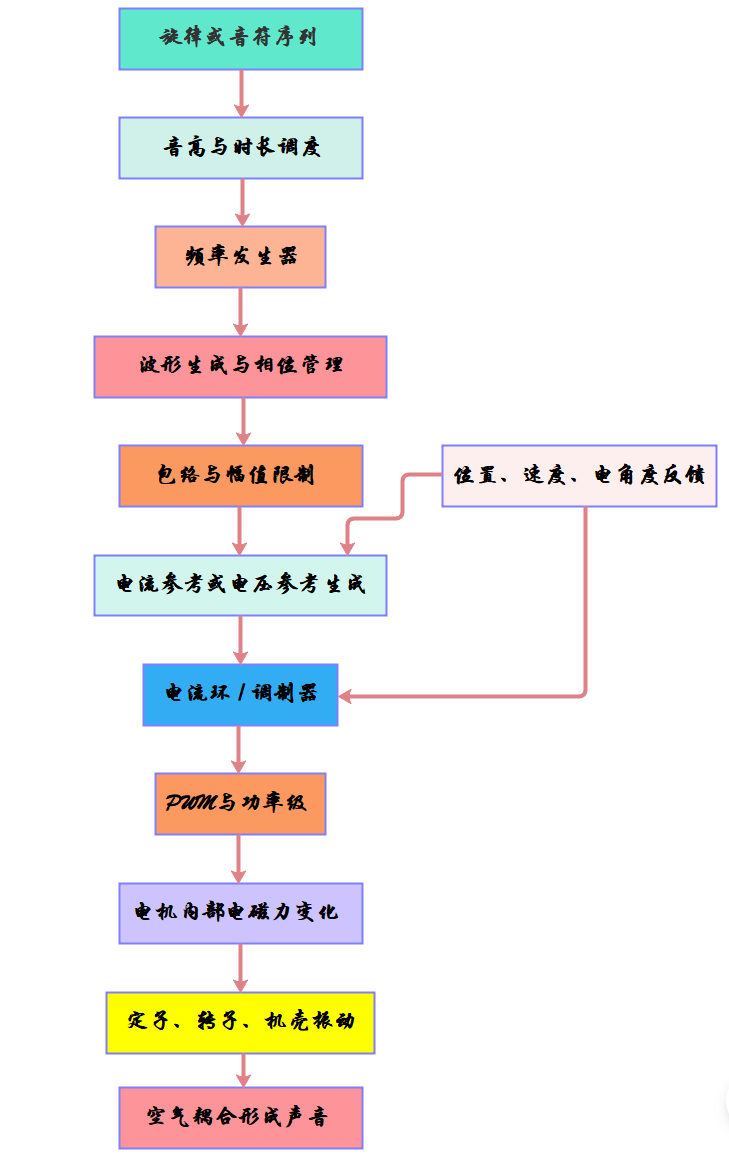

从控制系统角度看，电机发声通常由旋律调度、波形生成、激励调制、功率输出、电机振动和反馈约束几个部分组成。其典型结构可表示为：

若从控制周期展开，执行过程可以进一步表示为：

1.4 适用范围与边界

该方法适用于以下场景：

伺服系统中的提示音、提示旋律和状态提示。
闭环步进系统中的演示发声、播报和交互提示。
需要展示电机振动控制能力的教学平台和实验平台。

同时也应明确其边界：

该方法追求的是可控发声，而非高保真音质。
最终听感不仅取决于控制策略，也强烈依赖电机本体和安装结构。
高频范围受采样频率、逆变器带宽和电机参数约束。
低频范围更容易引起可见位移，需要额外的限幅和保持措施。

1.5 本章小结

本章说明了电机发声的总体目标与技术路线。核心思想是：通过控制系统生成周期性的电流或电压激励，使电机结构产生可听振动；同时利用低平均转矩、闭环保持和幅值约束，尽量避免电机在发声过程中发生明显转动。

2. 电机发声的物理基础

2.1 电磁力、结构振动与声音之间的关系

电机发声的直接原因，是内部电磁力随时间周期变化，进一步激发结构振动并向空气辐射声波。其物理链路可以概括为：

F e m ( t ) → x ( t ) → p ( t ) (2-1) F_{em}(t) \rightarrow x(t) \rightarrow p(t) \tag{2-1} Fem(t)→x(t)→p(t)(2-1)

其中， F e m ( t ) F_{em}(t) Fem(t) 表示周期性电磁力， x ( t ) x(t) x(t) 表示结构振动位移或速度响应， p ( t ) p(t) p(t) 表示最终对外辐射的声压。

这说明电机"唱歌"的直接声源并不是电流本身，而是电流引起的结构振动。

2.2 为什么发声并不一定意味着转动

发声所需要的是交变电磁力，而不是持续单向转矩。只要激励能够让电磁力在两个方向之间往复变化，即使平均转矩很小，结构仍然可以发生振动并发出声音。因此，电机发声的关键条件之一是：

T e ( t ) ‾ ≈ 0 (2-2) \overline{T_e(t)} \approx 0 \tag{2-2} Te(t)≈0(2-2)

与此同时，为了能够发声，还必须满足：

F v i b ( t ) ≠ 0 (2-3) F_{vib}(t) \neq 0 \tag{2-3} Fvib(t)=0(2-3)

其中， T e ( t ) ‾ \overline{T_e(t)} Te(t) 表示平均电磁转矩， F v i b ( t ) F_{vib}(t) Fvib(t) 表示用于激发振动的周期性分量。

因此，"能够发声"与"持续转动"并不是同一件事。只要控制策略把交变振动力保留下来，同时把长期平均转矩压低，就可能实现"有声音但不明显转动"。

2.3 用 dq 轴分量理解发声与转动

在 FOC 或类似坐标变换控制中，使用 dq 轴分量表述最容易理解发声与转动之间的差别。

对于常见 PMSM，可近似写成：

T e ≈ K t i q (2-4) T_e \approx K_t i_q \tag{2-4} Te≈Ktiq(2-4)

这表示 q 轴电流分量与有效转矩关系最直接。换言之，当系统希望输出持续做功的转矩时，核心往往是控制 q 轴分量。

而在发声场景中，目标并不是持续做功，而是构造周期性的电磁拉压作用。因此，控制策略通常更关心两点：

发声激励必须能够引起周期性电磁力变化；
与持续转矩直接相关的分量，特别是平均 i q i_q iq，应尽量小。

可以这样理解：

想让电机持续转动，重点关注 q 轴电流分量；
想让电机发声但少转动，重点在于保持交变激励，同时避免单方向持续堆积的 q 轴分量。

2.4 驻波激励与旋转磁场的区别

普通驱动控制追求形成旋转磁场，使转子持续跟随；而电机发声更常采用驻波式或往复式激励，使电磁作用更像局部来回拉扯，而不是沿圆周持续推进。在很多低位移发声方案中，常见做法是将激励方向尽量约束在不易形成持续转矩的方向上，并保持电角度与反馈位置相一致，以降低净转动趋势。

两者的目标差别如下：

旋转磁场的目标是形成持续有效转矩，驱动转子旋转。
驻波式激励的目标是形成周期振动，激发结构发声。

从控制实现角度看，驻波式激励并不要求持续提高平均 q 轴分量，而更关注对称性、相位连续性和局部振动效果。

2.5 本章小结

本章说明了电机发声的物理本质：电流变化首先引起电磁力变化，电磁力再引起结构振动，结构振动最终形成声音。为了实现"发声但尽量不动"，控制上必须同时满足两个条件：一是存在足够的交变振动分量，二是平均转矩尽可能小。

3. 电机发声过程中的低转矩约束与位置稳定机制

3.1 低平均转矩约束的必要性

电机发声控制与普通驱动控制的根本差别，在于二者的控制目标不同。普通驱动希望输出稳定有效的转矩，从而推动转子运动；而发声控制希望构造周期性振动，同时避免转子产生持续位移。因此，发声控制不仅要关心"是否有足够的交变激励"，还必须关心"是否存在不希望出现的平均转矩"。

从工程角度看，若平均转矩长期不为零，即使其瞬时值不大，也可能在较长时间内累计成可见跑位。因此，在发声控制设计中，通常把"低平均转矩"看作基本约束条件之一。

3.2 对称交变激励

若激励在正负两个方向上严格对称，则长期平均值更容易接近零。例如理想对称方波可表示为：

u ( t ) = A ⋅ s g n $sin ( 2 π f t )$ (3-1) u(t)=A\cdot \mathrm{sgn} $\\sin(2\\pi f t)$ \tag{3-1} u(t)=A⋅sgn $sin(2πft)$ (3-1)

在正负半周对称的情况下，单方向偏置被抑制，因此比单边激励更不容易引起位置漂移。

该式表示激励在一个周期内一半时间为正、一半时间为负，因此对长期平均效应更有利。

3.3 控制平均 q 轴分量接近零

由于 q 轴电流分量与有效转矩关系最直接，因此为了降低持续转动趋势，通常希望发声引入的 q 轴扰动满足：

Δ i q , s o u n d ‾ ≈ 0 (3-2) \overline{\Delta i_{q,sound}} \approx 0 \tag{3-2} Δiq,sound≈0(3-2)

这并不意味着发声过程中 q 轴分量必须绝对为零，而是要求其长期平均不形成单方向持续驱动。在很多低位移发声方案中，还会进一步令 q 轴输出近似为零，并把主要发声扰动放在 d 轴方向。

若进一步展开理解，可将 q 轴扰动分成两个部分：

一个是随时间正负往复变化的交变分量；
另一个是可能由不对称、偏置或控制误差带来的平均分量。

在发声设计中，真正危险的是第二项。因为交变分量主要贡献振动，而平均分量主要贡献持续转矩。因此，工程调试中应重点检查：

波形是否正负对称；
电流采样与调节是否存在直流偏置；
包络切换是否在音符边界引入了单边偏移。

3.4 基于保持控制的 d 轴发声扰动叠加

若系统带有位置保持或速度保持功能，则可将发声激励叠加在原有控制参考之上。对 dq 轴而言，可表示为：

i d ∗ = i d , h o l d ∗ + Δ i d , s o u n d ∗ (3-3) i_d^* = i_{d,hold}^* + \Delta i_{d,sound}^* \tag{3-3} id∗=id,hold∗+Δid,sound∗(3-3)

i q ∗ = i q , h o l d ∗ + Δ i q , s o u n d ∗ (3-4) i_q^* = i_{q,hold}^* + \Delta i_{q,sound}^* \tag{3-4} iq∗=iq,hold∗+Δiq,sound∗(3-4)

其中， i d , h o l d ∗ i_{d,hold}^* id,hold∗ 与 i q , h o l d ∗ i_{q,hold}^* iq,hold∗ 用于位置或速度保持， Δ i d , s o u n d ∗ \Delta i_{d,sound}^* Δid,sound∗ 与 Δ i q , s o u n d ∗ \Delta i_{q,sound}^* Δiq,sound∗ 用于发声。在很多工程方案中，更常见的写法是：保持 q 轴输出近似为零，仅在 d 轴方向注入对称交变分量；在叠加方式下，该分量以附加 d 轴参考的形式参与主控制链路。

如果从控制结构上进一步解释，这一做法的意义在于：

保持控制负责抵抗外部扰动和发声激励带来的偏移趋势；
发声扰动只在原有稳定工作点附近做小幅周期变化；
即使发声激励引入瞬时位移趋势，保持控制也会在后续周期内将其拉回。

因此，在闭环系统中，"发声但尽量不动"并不是单靠发声波形自身实现的，而是依靠"发声扰动 + 保持控制"共同实现的。

3.5 低频幅值约束

低频段更容易引起明显位移，因此通常需要设置与频率相关的幅值缩放：

A ( f ) = A 0 ⋅ s c a l e ( f ) (3-5) A(f)=A_0\cdot scale(f) \tag{3-5} A(f)=A0⋅scale(f)(3-5)

其中， s c a l e ( f ) scale(f) scale(f) 在低频段小于 1，在中高频段逐渐接近 1。其目的不是修正音高，而是降低低频条件下的位移响应、机械摆动以及闭环补偿压力。

低频段更容易带来明显位移，其原因主要在于：

低频激励变化较慢，转子和机械结构更容易对该激励产生实际跟随，而不仅仅表现为局部高频振动；
在相同峰值激励下，低频响应更容易表现为可见摆动或往复偏移，因此更容易被观察到"在动"；
闭环保持虽然能够在偏移出现后施加校正作用，但其带宽和可用补偿能力有限；当低频激励幅值过大时，系统可能表现为"能够拉回，但仍存在明显摆动"；
若保持环为了抑制低频大幅值扰动而持续输出较强补偿，还可能进一步带来附加电流、机械拉扯和听感恶化等问题。

因此，在发声设计中，低频限幅通常不是可选项，而是实现稳定发声的重要约束手段。更准确地说，位置闭环负责在扰动出现后抑制累计跑位，而频率相关限幅负责从激励源头减少低频大位移响应；只有两者配合，才能更稳定地实现"有声音但不明显转动"。

3.6 包络函数与边界平滑处理

音符的起始和结束若采用硬切换，容易引入突发电流变化和机械冲击，因此通常还要引入包络函数：

A e f f ( t ) = A ( f ) ⋅ e n v ( t ) (3-6) A_{eff}(t)=A(f)\cdot env(t) \tag{3-6} Aeff(t)=A(f)⋅env(t)(3-6)

其中， e n v ( t ) env(t) env(t) 可以是线性包络、指数包络或其他平滑过渡函数。包络控制的作用，是使起音和止音过程更平滑，减少"咔嗒"声和瞬态跑位。

这里的 e n v ( t ) env(t) env(t) 本质上是一个随时间变化的幅值调节函数，其取值通常位于 0 到 1 之间。它不决定音高，而只决定"当前音符在这一时刻应该有多大幅值"。

当前代码中的包络不是任意形式，而是由"线性攻音包络"和"线性释音包络"取较小值得到，即：

e n v ( t ) = min ⁡ ( e n v a t t a c k ( t ) , e n v r e l e a s e ( t ) ) (3-7) env(t)=\min\left(env_{attack}(t),\,env_{release}(t)\right) \tag{3-7} env(t)=min(envattack(t),envrelease(t))(3-7)

其中，

e n v a t t a c k ( t ) = c l a m p ( t T a , 0 , 1 ) (3-8) env_{attack}(t)=\mathrm{clamp}\left(\frac{t}{T_a},\,0,\,1\right) \tag{3-8} envattack(t)=clamp(Tat,0,1)(3-8)

e n v r e l e a s e ( t ) = c l a m p ( T − t T r , 0 , 1 ) (3-9) env_{release}(t)=\mathrm{clamp}\left(\frac{T-t}{T_r},\,0,\,1\right) \tag{3-9} envrelease(t)=clamp(TrT−t,0,1)(3-9)

其中， T T T 为当前音符总持续时间， T a T_a Ta 为攻音时间， T r T_r Tr 为释音时间。该函数的含义是：

在音符起始阶段，幅值从 0 逐渐上升；
在音符中段，幅值保持在 1 附近；
在音符结束前，幅值逐渐下降到 0。

若举一个具体例子：设音符持续时间 T = 100 ms T=100\,\text{ms} T=100ms，攻音时间 T a = 10 ms T_a=10\,\text{ms} Ta=10ms，释音时间 T r = 20 ms T_r=20\,\text{ms} Tr=20ms，则：

在 t = 0 t=0 t=0 时， e n v ( 0 ) = 0 env(0)=0 env(0)=0；
在 t = 5 ms t=5\,\text{ms} t=5ms 时，幅值上升到约 0.5；
在 t = 10 ms t=10\,\text{ms} t=10ms 到 t = 80 ms t=80\,\text{ms} t=80ms 之间，幅值接近 1；
在 t = 90 ms t=90\,\text{ms} t=90ms 时，幅值下降到约 0.5；
在 t = 100 ms t=100\,\text{ms} t=100ms 时，幅值回到 0。

通过这一函数，可以显著改善音符边界的机械冲击。

3.7 相位连续性与换音平滑性

对于连续旋律播放，相邻音符若每次都强制从零相位重新开始，结构振动会在换音点产生额外冲击。因此在工程实现中，通常尽量保持相位连续，使新音符在已有振动状态的基础上平滑过渡。相位连续性的主要作用有两点：

减少换音瞬间的机械冲击；
降低由于突发波形重置引起的附加位移。

3.8 音符持续时间对发声控制的作用

音符的持续时间不仅决定"这个音唱多久"，还直接参与控制实现。若当前音符持续时间记为 T T T，则它至少影响以下三个方面：

决定何时切换到下一音符；
决定包络函数在何时进入释音阶段；
决定连续旋律中每个音的节奏关系。

在控制实现中，通常会维护一个音符播放时间计数器 t t t。当满足：

t ≥ T (3-10) t \geq T \tag{3-10} t≥T(3-10)

时，控制系统就应结束当前音符并切换到下一音符。

持续时间还会影响包络函数的形状。例如在式（3-7）中，若 T T T 很短，则攻音和释音所占比例会明显增大，此时音符的有效稳定段可能很短；若 T T T 很长，则中间稳定段更长，听感会更平稳。

因此，在旋律设计中，持续时间既是节奏参数，也是控制参数。

3.9 本章小结

本章从更完整的控制角度说明了电机在发声过程中如何同时满足"可听振动"和"低位移风险"两个目标。实现这一目标的关键措施包括：控制平均转矩、保持正负对称、将发声扰动叠加到保持控制上、对低频段限幅、利用包络函数平滑音符边界，并通过持续时间管理实现稳定的节奏和换音过程。

4. 典型实现方法

4.1 音符调度

在软件实现中，一首旋律通常由若干个音符组成，每个音符至少包含目标频率和持续时间。设旋律可表示为：

M = { ( f 1 , T 1 ) , ( f 2 , T 2 ) , ... , ( f n , T n ) } (4-1) \mathcal{M}=\{(f_1,T_1),(f_2,T_2),\ldots,(f_n,T_n)\} \tag{4-1} M={(f1,T1),(f2,T2),...,(fn,Tn)}(4-1)

控制周期内需要不断完成以下任务：

判断当前音符是否结束；
若结束，则切换到下一音符；
将当前音符的频率与幅值送入发声控制链路；
处理相邻音符之间的包络和相位连续关系。

这里的持续时间 T i T_i Ti 不只是乐谱参数，同时也是控制调度参数。它决定当前音符在控制周期中要持续多少时间，以及何时切换到下一音符。若采样周期为 T s T_s Ts，则一个持续时间为 T i T_i Ti 的音符大约对应：

N i ≈ T i T s (4-2) N_i \approx \frac{T_i}{T_s} \tag{4-2} Ni≈TsTi(4-2)

个控制周期。控制器在这 N i N_i Ni 个周期内保持该音符的频率与基本包络设置，直到计时结束后再切换到下一音符。

在实际控制中，时间推进通常依赖固定控制周期。若系统采样频率为 f s f_s fs，则每个控制周期对应的时间增量可写为：

Δ t = 1000 f s ms (4-2a) \Delta t = \frac{1000}{f_s}\,\text{ms} \tag{4-2a} Δt=fs1000ms(4-2a)

在每个周期中，控制器都更新当前音符的已播放时长，并据此判断是否切换到下一音符。因此，音符持续时间的实现精度直接受控制周期频率影响。

4.2 频率发生器与 DDS

为了稳定地产生目标频率，嵌入式系统常采用 DDS 直接数字频率合成方法。其相位步进为：

Δ ϕ = f ⋅ 2 N f s (4-3) \Delta\phi = f\cdot \frac{2^N}{f_s} \tag{4-3} Δϕ=f⋅fs2N(4-3)

其中， f f f 为目标音符频率， N N N 为相位累加器位宽， f s f_s fs 为控制采样频率。

控制周期内，相位按如下方式更新：

ϕ $k + 1$ = ϕ $k$ + Δ ϕ (4-4) \phi $k+1$ =\phi $k$ +\Delta\phi \tag{4-4} ϕ $k+1$ =ϕ $k$ +Δϕ(4-4)

相位本身还不是电流，它只是生成目标波形的时间基准。

4.3 由相位生成目标波形

相位累加后，可进一步生成目标波形。工程上常见的选择包括对称方波和正弦波。若采用对称方波，其等效表达可写为：

w $k$ = s g n ( sin ⁡ ϕ $k$ ) (4-5) w $k$ =\mathrm{sgn}(\sin \phi $k$ ) \tag{4-5} w $k$ =sgn(sinϕ $k$ )(4-5)

若仅从一般原理出发，也可以使用正弦波：

w $k$ = sin ⁡ ϕ $k$ (4-6) w $k$ =\sin \phi $k$ \tag{4-6} w $k$ =sinϕ $k$ (4-6)

波形的选择决定了响度、谐波成分和听感特征。方波更容易获得较明显的振动效果和响度，正弦波则更平滑、谐波更少。具体采用哪一种，应根据听感目标、驱动带宽和结构特性综合选择。

这里的 w ( t ) w(t) w(t) 或 w $k$ w $k$ w $k$ 可以理解为"标准化的周期基波函数"，其幅值通常位于 -1 到 1 之间。它本身不决定最终电流大小，只负责决定周期变化的形状。

例如：

若采用方波，则 w ( t ) w(t) w(t) 在一个周期内只取 +1 和 -1 两个值；
若采用正弦波，则 w ( t ) w(t) w(t) 在一个周期内连续平滑变化。

以 440 Hz 发声为例，若采用方波模型，则可写为：

w ( t ) = s g n $sin ( 2 π \cdot 440 t )$ (4-7) w(t)=\mathrm{sgn} $\\sin(2\\pi\\cdot 440\\, t)$ \tag{4-7} w(t)=sgn $sin(2π\cdot440t)$ (4-7)

若作为一般化说明，正弦模型可写为：

w ( t ) = sin ⁡ ( 2 π ⋅ 440 t ) (4-8) w(t)=\sin(2\pi\cdot 440\, t) \tag{4-8} w(t)=sin(2π⋅440t)(4-8)

这两个函数的频率相同，但波形形状不同，因此听感和谐波成分也不同。

4.4 由目标波形生成 dq 轴参考分量

从控制原理出发，在 dq 框架下可把发声量写成 dq 轴参考分量：

Δ i d ∗ ( t ) = A d ⋅ e n v ( t ) ⋅ w ( t ) (4-9) \Delta i_d^*(t)=A_d\cdot env(t)\cdot w(t) \tag{4-9} Δid∗(t)=Ad⋅env(t)⋅w(t)(4-9)

Δ i q ∗ ( t ) = A q ⋅ e n v ( t ) ⋅ w ( t ) (4-10) \Delta i_q^*(t)=A_q\cdot env(t)\cdot w(t) \tag{4-10} Δiq∗(t)=Aq⋅env(t)⋅w(t)(4-10)

其中， A d A_d Ad 与 A q A_q Aq 为 d 轴和 q 轴发声幅值。若目标是尽量减小持续转动，则通常会让 q 轴发声分量更小，甚至近似为零，而把主要交变激励放在更适合形成局部振动的方向上。

将式（4-9）进一步展开后，可以更清楚地看到三个因素的分工：

A d A_d Ad 或 A q A_q Aq 决定"最大能有多大"；
e n v ( t ) env(t) env(t) 决定"当前这一时刻应放大到多少"；
w ( t ) w(t) w(t) 决定"当前应为正、为负，还是位于中间值"。

例如，若按一般化说明，设 A d = 0.5 A A_d=0.5\,\text{A} Ad=0.5A，采用 440 Hz 正弦波，且在音符稳定段有 e n v ( t ) = 1 env(t)=1 env(t)=1，则：

Δ i d ∗ ( t ) = 0.5 sin ⁡ ( 2 π ⋅ 440 t ) (4-11) \Delta i_d^*(t)=0.5\sin(2\pi\cdot 440\, t) \tag{4-11} Δid∗(t)=0.5sin(2π⋅440t)(4-11)

这表示 d 轴发声扰动电流在 − 0.5 A -0.5\,\text{A} −0.5A 到 + 0.5 A +0.5\,\text{A} +0.5A 之间连续往复变化。

若采用以 d 轴对称交变为主、q 轴近似为零的低位移发声方案，则更贴近工程实现的表达可写为：

Δ i d , s o u n d ∗ ( t ) = A d ⋅ e n v ( t ) ⋅ s g n $sin ( 2 π f t )$ (4-12) \Delta i_{d,sound}^*(t)=A_d\cdot env(t)\cdot \mathrm{sgn} $\\sin(2\\pi f t)$ \tag{4-12} Δid,sound∗(t)=Ad⋅env(t)⋅sgn $sin(2πft)$ (4-12)

并令 q 轴发声分量为零。

4.5 从参考量到实际声音的传递链路

形成 dq 轴参考量之后，后续过程通常如下：

电流环比较 i d ∗ i_d^* id∗ 与实际 i d i_d id，以及 i q ∗ i_q^* iq∗ 与实际 i q i_q iq；
电流环输出所需的 d 轴和 q 轴电压；
经过反变换和 PWM 调制后，得到逆变器输出电压；
逆变器驱动相绕组形成实际相电流；
实际相电流引起气隙磁场与电磁力变化；
电机结构在目标频率附近产生振动，最终形成声音。

从控制观点看，发声真正起作用的位置并不在"音符表"本身，而是在"参考量被主控制链路跟踪并转化为实际相电流"的这一环节。

若把持续时间也纳入这一传递链路，则可进一步理解为：

在持续时间 T T T 内，控制器持续输出该音符对应的参考函数；
当 t < T t<T t<T 时，电流环持续跟踪该音符的参考电流；
当 t ≥ T t\ge T t≥T 时，控制器停止当前音符参考并切换下一音符；
若下一音符频率不同，则新的 w ( t ) w(t) w(t)、 e n v ( t ) env(t) env(t) 和参考幅值也随之更新。

因此，持续时间负责决定这一条"参考量 → 实际电流 → 电磁力 → 声音"链路要保持多久。

4.6 常见输出组织方式

从系统集成角度看，电机发声功能通常有两种常见组织方式：

叠加方式：在原有位置环、速度环或电流环参考之上，附加一个小幅发声扰动；
接管方式：发声控制暂时直接给出驱动参考，再由功率变换链路输出到电机。

前者更适合需要保持原有闭环控制能力的场景，后者则更适合结构简单、实验验证或提示音类应用。

若以叠加方式为例，可将附加 d 轴发声量近似写为：

i d , c m d = i d , b a s e + Δ i d , s o u n d (4-13) i_{d,cmd}=i_{d,base}+\Delta i_{d,sound} \tag{4-13} id,cmd=id,base+Δid,sound(4-13)

这表示发声量并不是完全替代原有控制量，而是在基准工作点附近叠加一个可控扰动。

4.7 典型工程约束

结合常见工程实现，可进一步归纳出以下约束：

采样频率应足够高，以保证目标频率生成精度和调制带宽；
音符频率会被限制在不超过采样频率的 0.45 0.45 0.45 倍；
为降低净转矩，常采用反馈角度锁定或与当前位置一致的激励方向约束；
为减小持续转动趋势，常使 q 轴方向的平均输出尽量接近零；
发声量既可以体现为电压参考，也可以体现为电流参考扰动；
音符切换时通常保持相位连续，以减小机械冲击；
连续分段播放时，宜避免片段边界出现明显停顿或突降。

为避免严重混叠，频率限制常可表示为：

f ≤ 0.45 f s (4-14) f \le 0.45 f_s \tag{4-14} f≤0.45fs(4-14)

低频缩放关系可表示为：

s c a l e ( f ) = c l a m p ( f 440 , m i n _ s c a l e , 1 ) (4-15) scale(f)=\mathrm{clamp}\left(\frac{f}{440},\,min\_scale,\,1\right) \tag{4-15} scale(f)=clamp(440f,min_scale,1)(4-15)

其中， m i n _ s c a l e min\_scale min_scale 取值应根据低频位移风险和期望响度综合整定。

此外，典型发声控制还常具有以下状态相关行为：

新一轮播放开始时可选择重置相位，以建立确定的起始状态；
连续换音时可保持相位连续，以减小换音瞬态冲击；
休止符阶段应保持激励输出为零或近零；
暂停状态下宜避免产生突发电流变化；
连续分段播放时，可通过边界平滑和状态保持降低断续感。

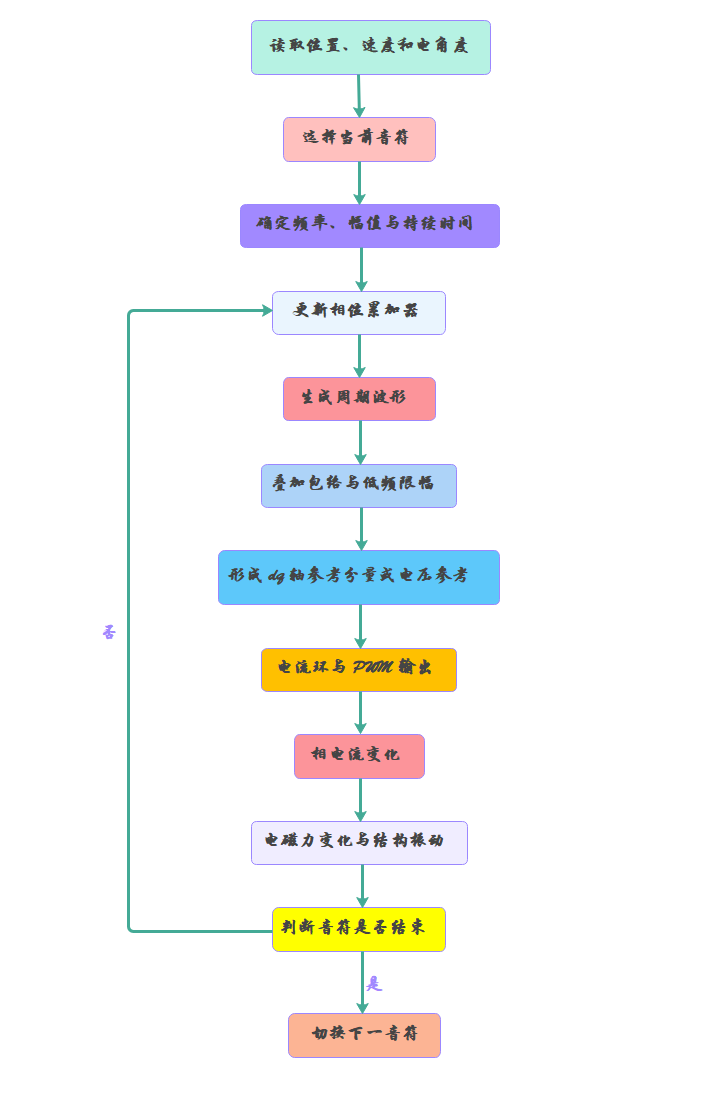

4.8 实现流程图

一个典型的电机发声执行流程可表示为：

4.9 本章小结

本章说明了从"音符"到"声音"的典型实现链路。周期波形既可以选用方波，也可以选用正弦波；而在低位移发声场景中，更常见的做法是配合反馈角度锁定、低频缩放、线性包络以及相位连续处理，使系统在获得可听振动的同时，尽量减小持续转动趋势。

5. PMSM 电机发声实现示例

5.1 控制思路

PMSM 通常具备电流采样、位置反馈和 FOC 控制框架，因此非常适合采用 dq 轴参考分量叠加的方式实现电机发声。较易理解的思路是：在保持电角度与当前位置一致的基础上，尽量让 q 轴平均输出保持较小，并在 d 轴方向叠加一个小幅、对称、周期性的发声扰动。

5.2 频率设定与相位生成

设目标音符为标准音 A4，对应频率为：

f = 440 Hz (5-1) f=440\,\text{Hz} \tag{5-1} f=440Hz(5-1)

若控制采样频率为 20 kHz 20\,\text{kHz} 20kHz，采用 32 位相位累加器，则相位步进为：

Δ ϕ = 440 ⋅ 2 32 20000 (5-2) \Delta\phi = 440\cdot\frac{2^{32}}{20000} \tag{5-2} Δϕ=440⋅20000232(5-2)

此后，每个控制周期按照式（5-2）更新相位，再据此生成对称方波目标波形 w ( t ) w(t) w(t)。

若该音符持续时间设为：

T = 100 ms (5-3) T=100\,\text{ms} \tag{5-3} T=100ms(5-3)

则在这 100 ms 内，控制器保持 440 Hz 的目标频率不变，只在包络和相位上随时间推进。若控制周期为 50 μ s 50\,\mu\text{s} 50μs，则该音符大约持续：

N = 100 × 10 − 3 50 × 10 − 6 = 2000 (5-4) N=\frac{100\times 10^{-3}}{50\times 10^{-6}}=2000 \tag{5-4} N=50×10−6100×10−3=2000(5-4)

个控制周期。

5.3 发声参考的形成

若发声主要沿 d 轴方向注入，则发声扰动可写为：

Δ i d ∗ ( t ) = I m ⋅ e n v ( t ) ⋅ w ( t ) (5-5) \Delta i_d^*(t)=I_m\cdot env(t)\cdot w(t) \tag{5-5} Δid∗(t)=Im⋅env(t)⋅w(t)(5-5)

其中， I m I_m Im 为发声扰动幅值， e n v ( t ) env(t) env(t) 为音符包络函数， w ( t ) w(t) w(t) 为由相位产生的周期波形。若以减小持续转动为目标，则可令 q 轴发声分量近似为零。

若基础保持参考分别为 i d , b a s e ∗ i_{d,base}^* id,base∗ 与 i q , b a s e ∗ i_{q,base}^* iq,base∗，则总参考为：

i d ∗ ( t ) = i d , b a s e ∗ ( t ) + Δ i d ∗ ( t ) (5-6) i_d^*(t)=i_{d,base}^*(t)+\Delta i_d^*(t) \tag{5-6} id∗(t)=id,base∗(t)+Δid∗(t)(5-6)

i q ∗ ( t ) = i q , b a s e ∗ ( t ) (5-7) i_q^*(t)=i_{q,base}^*(t) \tag{5-7} iq∗(t)=iq,base∗(t)(5-7)

在静止保持场景下，常见情况是基础参考接近零，或者只保留少量保持分量。

若采用方波形式，则该音符的波形函数可写为：

w ( t ) = s g n $sin ( 2 π \cdot 440 t )$ (5-8) w(t)=\mathrm{sgn} $\\sin(2\\pi\\cdot 440\\, t)$ \tag{5-8} w(t)=sgn $sin(2π\cdot440t)$ (5-8)

若采用线性包络，并设攻音时间为 10 ms、释音时间为 20 ms，则包络函数可近似写为分段函数：

e n v ( t ) = { t 10 ms , 0 ≤ t < 10 ms 1 , 10 ms ≤ t ≤ 80 ms 100 ms − t 20 ms , 80 ms < t ≤ 100 ms (5-9) env(t)= \begin{cases} \frac{t}{10\,\text{ms}}, & 0\le t<10\,\text{ms} \\ 1, & 10\,\text{ms}\le t\le 80\,\text{ms} \\ \frac{100\,\text{ms}-t}{20\,\text{ms}}, & 80\,\text{ms}<t\le 100\,\text{ms} \end{cases} \tag{5-9} env(t)=⎩ ⎨ ⎧10mst,1,20ms100ms−t,0≤t<10ms10ms≤t≤80ms80ms<t≤100ms(5-9)

于是该音符在 100 ms 持续时间内的 d 轴发声扰动可进一步写为：

Δ i d , s o u n d ∗ ( t ) = I m ⋅ e n v ( t ) ⋅ s g n $sin ( 2 π \cdot 440 t )$ (5-10) \Delta i_{d,sound}^*(t)=I_m\cdot env(t)\cdot \mathrm{sgn} $\\sin(2\\pi\\cdot 440\\, t)$ \tag{5-10} Δid,sound∗(t)=Im⋅env(t)⋅sgn $sin(2π\cdot440t)$ (5-10)

这一定义清楚地说明：

频率由方波翻转频率决定；
音符持续时间由 0 ≤ t ≤ 100 ms 0\le t\le 100\,\text{ms} 0≤t≤100ms 决定；
音符边界平滑性由 e n v ( t ) env(t) env(t) 决定；
扰动最大幅值由 I m I_m Im 决定。

5.4 电流环如何把参考变成真实电流

形成总参考之后，电流环开始工作。可写为：

u d ∗ = G d ( s ) $i d * ( t ) - i d ( t )$ (5-11) u_d^*=G_d(s)\, $i_d\^\*(t)-i_d(t)$ \tag{5-11} ud∗=Gd(s) $id*(t)-id(t)$ (5-11)

u q ∗ = G q ( s ) $i q * ( t ) - i q ( t )$ (5-12) u_q^*=G_q(s)\, $i_q\^\*(t)-i_q(t)$ \tag{5-12} uq∗=Gq(s) $iq*(t)-iq(t)$ (5-12)

其中， G d ( s ) G_d(s) Gd(s) 与 G q ( s ) G_q(s) Gq(s) 表示 d 轴和 q 轴电流调节器。它们的作用，是根据目标电流与实际电流之间的误差，输出所需的 d 轴与 q 轴电压指令。

这些电压指令经过坐标反变换与 PWM 调制后，会作用到逆变器，进一步驱动三相绕组形成实际相电流。于是，完整链路可整理为：

目标音符给出 440 Hz 频率；
持续时间参数给出该音符要持续 100 ms；
DDS 根据式（5-2）产生相位；
相位生成周期波形 w ( t ) w(t) w(t)，其形式可由式（5-8）给出；
包络函数 e n v ( t ) env(t) env(t) 根据式（5-9）在 100 ms 内完成起音、稳定和释音调节；
波形、包络和幅值共同形成 Δ i d ∗ ( t ) \Delta i_d^*(t) Δid∗(t)，如式（5-10）所示；
发声量可按系统结构选择叠加到原控制参考中，或作为独立驱动参考送入后级；
若为叠加方式，发声扰动会附加在原有 d 轴参考附近；
若为接管方式，发声控制可直接给出后续驱动所需参考量；
在 100 ms 的持续时间内，控制器在每个周期都重复执行上述参考跟踪；
当 t ≥ 100 ms t\ge 100\,\text{ms} t≥100ms 时，当前音符结束，控制器切换到下一音符；
若下一音符频率不同，则新的 w ( t ) w(t) w(t)、 e n v ( t ) env(t) env(t) 和参考幅值一并更新；
逆变器输出对应相电压，绕组中形成真实交变电流；
真实交变电流引起电磁力变化，机壳和结构件在 440 Hz 附近发生振动；
最终对外表现为 A4 音。

这一步骤说明，音符并不是直接"作用到声音上"，而是先作用到 dq 轴参考分量，再由电流环把参考量转化为真实相电流，最终转化为结构振动。

5.5 低频控制与位移抑制

若在 220 Hz 或更低频率下发现电机容易出现可见位移，可进一步设置频率相关的缩放系数，例如：

s c a l e ( 220 ) = 0.5 (5-13) scale(220)=0.5 \tag{5-13} scale(220)=0.5(5-13)

此时实际发声扰动幅值减半，声音仍保持原频率，但低频位移风险会明显降低。

5.6 本章小结

PMSM 发声最容易理解的实现方式，是在 dq 轴参考分量上叠加一个小幅、对称、周期性的发声扰动，再由电流环将其变成真实电流。若目标是尽量减小位移和持续转动趋势，则通常需要特别注意以下三点：电角度与反馈位置保持一致、q 轴输出尽量小、主要发声量位于 d 轴方向。

6. 闭环步进电机发声实现示例

6.1 控制思路

步进电机，特别是闭环步进电机，本身具有明显的齿槽效应和结构谐振特性，因此较容易做出明显的发声效果。但同时，若激励方向或幅值控制不当，也更容易出现实际步进、位置抖动或跑位。

对闭环步进系统而言，可以把发声过程理解为：在当前位置锁定电流的基础上，再叠加一个小幅、对称、周期性的 d 轴方向扰动，使电机围绕锁定点微振，而不是沿某一方向连续推进。

6.2 频率设定与相位生成

设目标音符为 C5，对应频率为：

f = 523.25 Hz (6-1) f=523.25\,\text{Hz} \tag{6-1} f=523.25Hz(6-1)

若控制采样频率为 10 kHz 10\,\text{kHz} 10kHz，采用 32 位相位累加器，则相位步进为：

Δ ϕ = 523.25 ⋅ 2 32 10000 (6-2) \Delta\phi = 523.25\cdot\frac{2^{32}}{10000} \tag{6-2} Δϕ=523.25⋅10000232(6-2)

与 PMSM 的情形一样，该相位步进首先用于生成目标周期波形，而不是直接等于某个相电流。

若该音符持续时间设为：

T = 80 ms (6-3) T=80\,\text{ms} \tag{6-3} T=80ms(6-3)

则在这 80 ms 内，控制器持续输出该音符对应的扰动参考，直到时间计数满足结束条件再切换到下一音符。

6.3 发声扰动与保持电流的叠加

设闭环步进系统在当前位置的基础保持电流分别为 i d , h o l d ∗ i_{d,hold}^* id,hold∗ 与 i q , h o l d ∗ i_{q,hold}^* iq,hold∗，发声扰动写为：

Δ i d ∗ ( t ) = I s ⋅ e n v ( t ) ⋅ w ( t ) (6-4) \Delta i_d^*(t)=I_s\cdot env(t)\cdot w(t) \tag{6-4} Δid∗(t)=Is⋅env(t)⋅w(t)(6-4)

若以减少持续转动为主要目标，则总参考可写为：

i d ∗ ( t ) = i d , h o l d ∗ ( t ) + Δ i d ∗ ( t ) (6-5) i_d^*(t)=i_{d,hold}^*(t)+\Delta i_d^*(t) \tag{6-5} id∗(t)=id,hold∗(t)+Δid∗(t)(6-5)

i q ∗ ( t ) = i q , h o l d ∗ ( t ) (6-6) i_q^*(t)=i_{q,hold}^*(t) \tag{6-6} iq∗(t)=iq,hold∗(t)(6-6)

如果系统并非严格采用 dq 表达，也可以把上述过程理解为"在原有锁定电流之上叠加一个小幅交变电流"。其本质是一致的：保持量负责稳住位置，扰动量负责产生声音。

若采用方波形式，则该音符的标准化波形函数可写为：

w ( t ) = s g n $sin ( 2 π \cdot 523.25 t )$ (6-7) w(t)=\mathrm{sgn} $\\sin(2\\pi\\cdot 523.25\\, t)$ \tag{6-7} w(t)=sgn $sin(2π\cdot523.25t)$ (6-7)

若设包络为简化线性包络，攻音时间为 8 ms，释音时间为 12 ms，则在 80 ms 音符持续时间内，可近似表示为：

e n v ( t ) = { t 8 ms , 0 ≤ t < 8 ms 1 , 8 ms ≤ t ≤ 68 ms 80 ms − t 12 ms , 68 ms < t ≤ 80 ms (6-8) env(t)= \begin{cases} \frac{t}{8\,\text{ms}}, & 0\le t<8\,\text{ms} \\ 1, & 8\,\text{ms}\le t\le 68\,\text{ms} \\ \frac{80\,\text{ms}-t}{12\,\text{ms}}, & 68\,\text{ms}<t\le 80\,\text{ms} \end{cases} \tag{6-8} env(t)=⎩ ⎨ ⎧8mst,1,12ms80ms−t,0≤t<8ms8ms≤t≤68ms68ms<t≤80ms(6-8)

于是发声扰动可写为：

Δ i d , s o u n d ∗ ( t ) = I s ⋅ e n v ( t ) ⋅ s g n $sin ( 2 π \cdot 523.25 t )$ (6-9) \Delta i_{d,sound}^*(t)=I_s\cdot env(t)\cdot \mathrm{sgn} $\\sin(2\\pi\\cdot 523.25\\, t)$ \tag{6-9} Δid,sound∗(t)=Is⋅env(t)⋅sgn $sin(2π\cdot523.25t)$ (6-9)

6.4 从音符到实际电流的详细过程

对于步进电机，这一传递链路可以按以下步骤展开：

目标音符 C5 给出 523.25 Hz；
持续时间参数给出该音符持续 80 ms；
DDS 按照式（6-2）更新相位；
相位生成周期波形 w ( t ) w(t) w(t)，其形式可由式（6-7）表示；
包络函数 e n v ( t ) env(t) env(t) 根据式（6-8）在 80 ms 内完成起音、稳定和释音调节；
波形、包络和幅值相乘，形成发声扰动 Δ i d ∗ ( t ) \Delta i_d^*(t) Δid∗(t)，如式（6-9）所示；
发声扰动可以叠加到原有锁定电流参考中，也可以作为独立驱动参考送入后级；
控制器根据总参考和实际电流误差形成驱动量；
驱动电压经 PWM 与功率级作用到绕组，形成实际两相或等效 dq 电流；
在 80 ms 的持续时间内，控制器持续执行上述扰动跟踪；
当 t ≥ 80 ms t\ge 80\,\text{ms} t≥80ms 时，当前音符结束并切换下一音符；
实际电流围绕当前位置对应的平衡点往复变化；
这种往复变化会激发齿槽力、磁拉力以及机壳振动；
结构振动最终表现为 523.25 Hz 附近的可听声音。

这一过程的关键不在于让步进电机"走步"，而在于让其在锁定点附近形成受控微振。

6.5 低频限幅示例

若发现在 200 Hz 以下容易出现明显抖动，则可进一步设置频率相关缩放，例如：

s c a l e ( f ) = c l a m p ( f 400 , 0.3 , 1 ) (6-10) scale(f)=\mathrm{clamp}\left(\frac{f}{400},\,0.3,\,1\right) \tag{6-10} scale(f)=clamp(400f,0.3,1)(6-10)

此时在较低频率下，发声扰动幅值将自动减小，从而降低机械摆动和跑位风险。

6.6 本章小结

步进电机发声更容易获得明显响度，但也更容易因为激励不当而产生跑位。较稳妥的实现方式，是在当前位置锁定电流之上叠加小幅、对称、周期性的 d 轴方向扰动，使声音来自锁定点附近的微振，而不是来自实际步进行为。

7. 开环步进电机发声示例

若希望进一步理解"没有电流闭环、没有位置闭环时，电机为什么也能发声"，开环步进电机是一个很典型的例子。与闭环控制相比，开环步进发声更接近"直接构造两相交变励磁"，其实现重点不在于精确跟踪 dq 电流参考，而在于让两相绕组形成稳定、可听、不过度拉动转子的周期性磁场。

7.1 基本思路

开环步进电机通常有 A、B 两相绕组。若把发声目标理解为"产生周期性电磁拉力"，则最直接的做法是在两相上施加周期变化的目标电流或电压。一个常见的理想化表达是：

i A ( t ) = I m cos ⁡ ϕ ( t ) (7-1) i_A(t)=I_m\cos \phi(t) \tag{7-1} iA(t)=Imcosϕ(t)(7-1)

i B ( t ) = I m sin ⁡ ϕ ( t ) (7-2) i_B(t)=I_m\sin \phi(t) \tag{7-2} iB(t)=Imsinϕ(t)(7-2)

其中， I m I_m Im 为激励幅值， ϕ ( t ) \phi(t) ϕ(t) 为用于发声的相位函数。

若目标是发出单一音符频率 f f f，则可令：

ϕ ( t ) = 2 π f t (7-3) \phi(t)=2\pi f t \tag{7-3} ϕ(t)=2πft(7-3)

此时两相电流在数学形式上表现为一组正交正弦量。它们并不一定用来驱动电机持续旋转，也可以只用来在局部形成交变磁拉力，从而激发结构振动。

7.2 单音示例

以 440 Hz 发声为例，若取激励幅值 I m = 0.3 A I_m=0.3\,\text{A} Im=0.3A，则可写为：

i A ( t ) = 0.3 cos ⁡ ( 2 π ⋅ 440 t ) (7-4) i_A(t)=0.3\cos(2\pi\cdot 440\, t) \tag{7-4} iA(t)=0.3cos(2π⋅440t)(7-4)

i B ( t ) = 0.3 sin ⁡ ( 2 π ⋅ 440 t ) (7-5) i_B(t)=0.3\sin(2\pi\cdot 440\, t) \tag{7-5} iB(t)=0.3sin(2π⋅440t)(7-5)

若进一步叠加线性包络，则可写为：

i A ( t ) = I m e n v ( t ) cos ⁡ ( 2 π f t ) (7-6) i_A(t)=I_m\,env(t)\cos(2\pi f t) \tag{7-6} iA(t)=Imenv(t)cos(2πft)(7-6)

i B ( t ) = I m e n v ( t ) sin ⁡ ( 2 π f t ) (7-7) i_B(t)=I_m\,env(t)\sin(2\pi f t) \tag{7-7} iB(t)=Imenv(t)sin(2πft)(7-7)

这样做的意义在于：

音高由 f f f 决定；
响度和振动强度主要受 I m I_m Im 影响；
起音与止音平滑性由 e n v ( t ) env(t) env(t) 决定。

7.3 为什么开环也能发声

开环步进发声并不依赖高精度电流闭环，也不依赖位置环实时纠偏。只要绕组中能够形成稳定的交变励磁，电机内部就会出现随时间变化的磁拉力，进而引起机壳和安装结构振动。因此，从"发出声音"的角度看，开环控制仍然可以工作。

但是，开环方式也有明显局限：

难以像闭环那样主动抑制位移；
在低频和大幅值条件下，更容易出现明显走步或摆动；
声音效果对负载、安装刚度和电机参数更敏感；
当目标频率接近某些机械共振点时，虽然声音可能更响，但失稳风险也更高。

7.4 工程上如何避免"发声变成走步"

在开环步进发声中，最常见的问题不是"不响"，而是"边响边走"。为了降低这种风险，通常会采用以下措施：

把激励幅值限制在较小范围内；
对低频段进行额外缩放，避免转子跟随能力过强；
采用包络函数降低起止瞬间冲击；
优先选择更容易激发结构振动、但不易形成持续推进的波形；
在需要时，将平均励磁中心保持在当前位置附近，而不是让磁场持续单方向旋转。

例如，若低频段需要自动缩小幅值，则仍可采用如下形式：

I e f f ( f ) = I m ⋅ s c a l e ( f ) (7-8) I_{eff}(f)=I_m\cdot scale(f) \tag{7-8} Ieff(f)=Im⋅scale(f)(7-8)

其中， s c a l e ( f ) scale(f) scale(f) 在低频区域小于 1，在中高频逐渐接近 1。

7.5 与闭环方案的区别

与闭环方案相比，开环步进发声更容易实现，控制链路也更短，但它对"可控不跑位"的保障更弱。可以把两者的差别概括为：

闭环方案更强调"发声同时保持位置稳定"；
开环方案更强调"快速构造可听振动"；
闭环方案更适合需要重复性和稳定性的场景；
开环方案更适合演示、实验和低成本提示音场景。

因此，若目标是做教学演示或简单提示音，开环步进是很直观的方案；若目标是"声音稳定且尽量不跑位"，则闭环方案通常更合适。

7.6 本章小结

本章给出了一个开环步进电机发声示例。它说明，即使没有复杂闭环控制，只要能够构造稳定的两相交变励磁，电机仍然可以作为振动源发出声音。但与此同时，开环方案在低频、大幅值和负载变化条件下更容易出现走步与不稳定，因此更适合原理演示和简化应用，而不适合对位置稳定性要求较高的场景。

8. 工程建议与常见问题

8.1 为什么有时能发声但容易跑位

常见原因包括：

激励不对称，导致存在直流偏置。
q 轴扰动平均值过大，形成持续转矩。
低频幅值过高，引起明显机械摆动。
位置保持能力不足，无法抑制发声扰动带来的偏移。
音符切换过于陡峭，造成瞬态冲击。

8.2 为什么不同电机的音色差异很大

最终听感不仅取决于控制算法，还取决于：

定转子结构；
机壳与端盖形状；
安装方式与底板刚度；
螺钉预紧和结构耦合条件；
机械共振频率分布。

因此，同样的控制策略在不同电机平台上的声音效果可能差别很大。

8.3 推荐调试顺序

为了获得稳定、可重复的发声效果，建议按以下顺序调试：

先验证单音频率是否准确；
再验证电流扰动是否对称；
再加入包络，观察换音冲击是否减小；
再加入低频限幅，观察跑位是否收敛；
最后再进行连续旋律播放调试。

8.4 本章小结

工程调试中最常见的问题并不是"电机不响"，而是"电机会响但不够稳"。因此，调试工作应重点围绕频率准确性、对称性、低频限幅、保持能力和换音平滑性展开。
