零基础入门虚拟局域网VLAN：从广播域问题根源到802.1q帧格式、三大端口类型及实战例题全解析

在计算机网络学习中，虚拟局域网（VLAN）是数据链路层最重要的技术之一。它解决了传统交换式以太网中广播域过大带来的诸多问题，是现代企业网络架构的基础。本文将从最基础的概念讲起，带你全面理解 VLAN 的产生背景、核心原理、实现机制，并通过实战例题掌握端口配置的精髓。

一、核心知识点详解

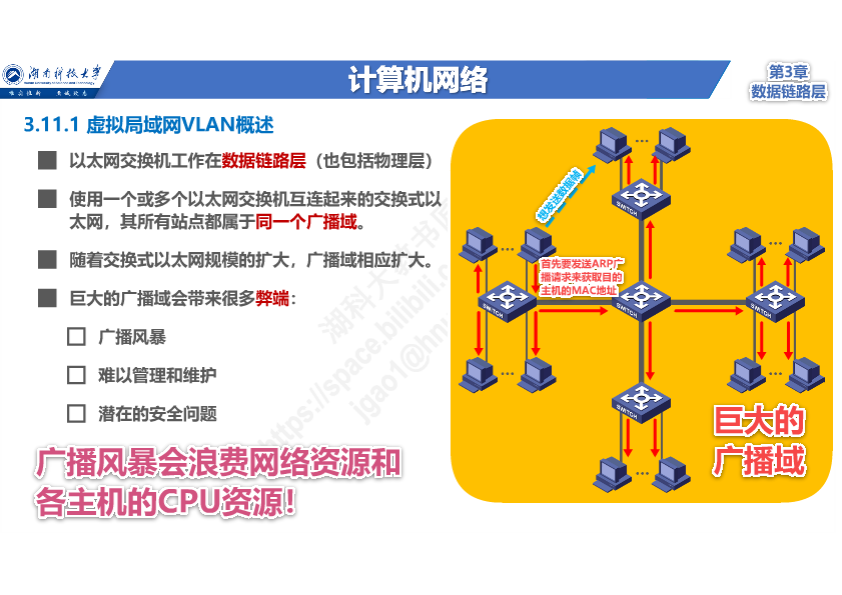

1. 为什么需要 VLAN？------ 传统交换式以太网的致命问题

交换式以太网的本质 ：使用一个或多个以太网交换机互联起来的网络，所有站点都属于同一个广播域。
广播域扩大的三大弊端：
- 广播风暴：大量广播数据包充斥网络，浪费带宽和主机 CPU 资源
- 难以管理和维护：网络规模越大，故障排查和配置越复杂
- 潜在安全问题：同一广播域内的所有主机都能收到广播信息，容易被窃听

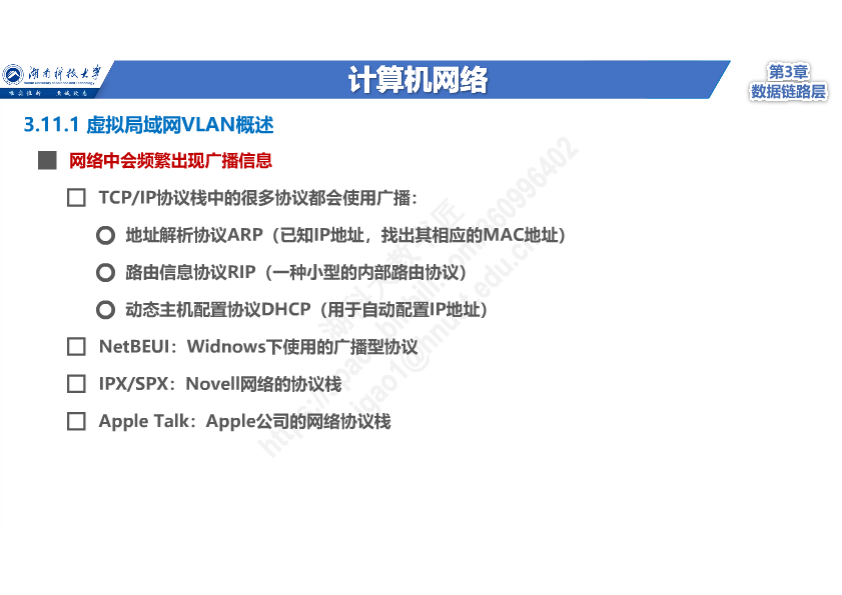

常见广播协议：ARP（地址解析协议）、RIP（路由信息协议）、DHCP（动态主机配置协议）等，这些协议会频繁产生广播流量。

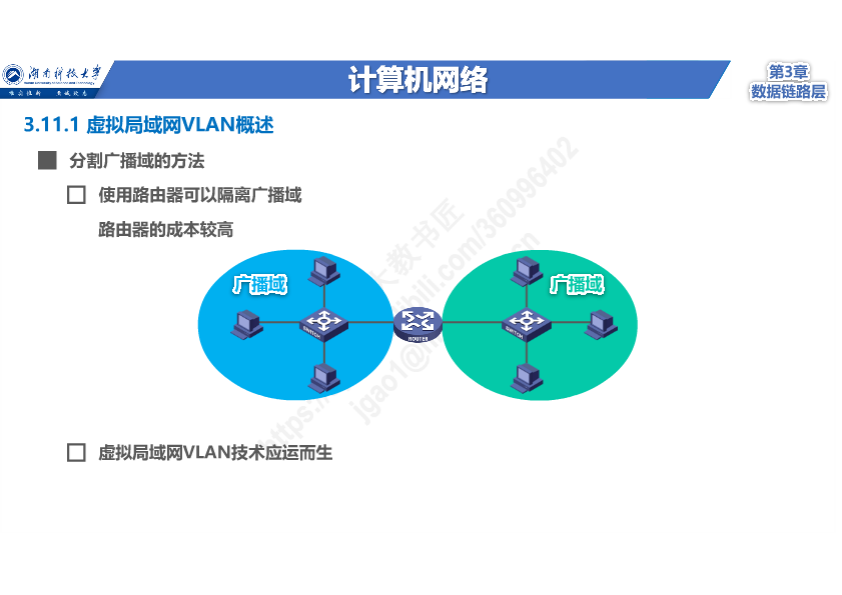

传统解决方案的局限 ：路由器可以隔离广播域，但成本较高，不适合在局域网内部大量使用。

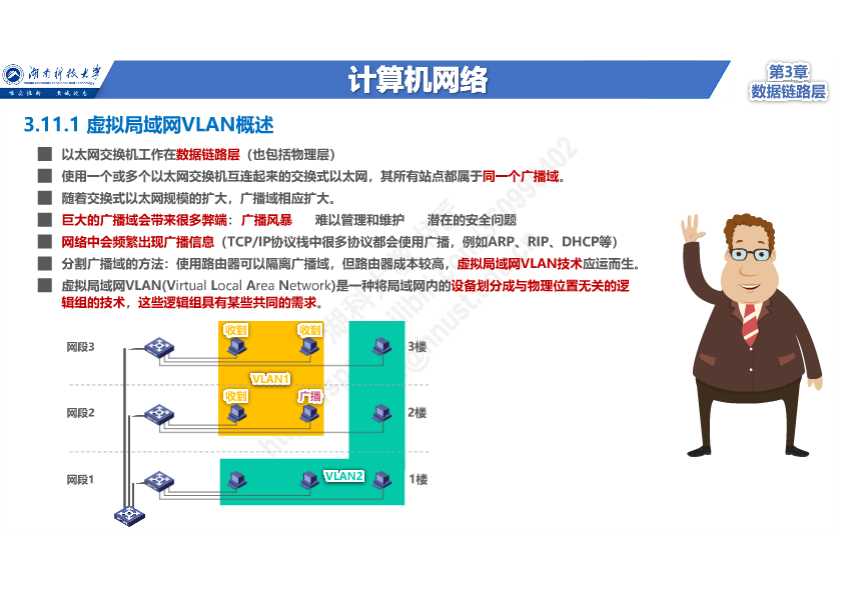

2. VLAN 的基本概念

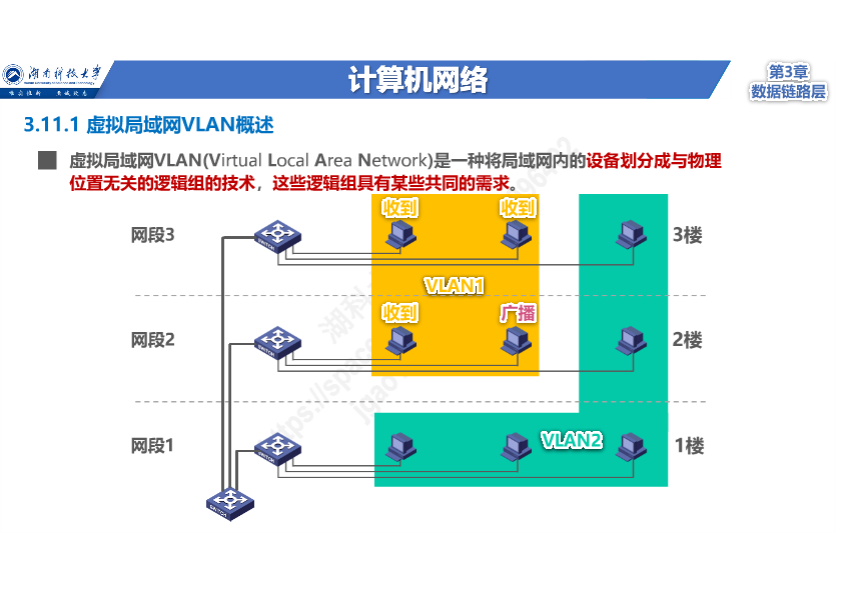

定义：虚拟局域网（VLAN）是一种将局域网内的设备划分成与物理位置无关的逻辑组的技术，这些逻辑组具有某些共同的需求。
核心特性：
- 同一个 VLAN 内部的主机可以广播通信
- 不同 VLAN 之间不能直接广播通信
- VLAN 的划分不受物理位置限制，同一楼层的主机可以属于不同 VLAN，不同楼层的主机也可以属于同一个 VLAN

3. VLAN 的实现基础：802.1q 帧格式

VLAN 技术的实现载体：在交换机上实现，需要交换机具备两大核心功能：
- 能够处理带有 VLAN 标记的 802.1q 帧
- 交换机的各端口可以支持不同的端口类型

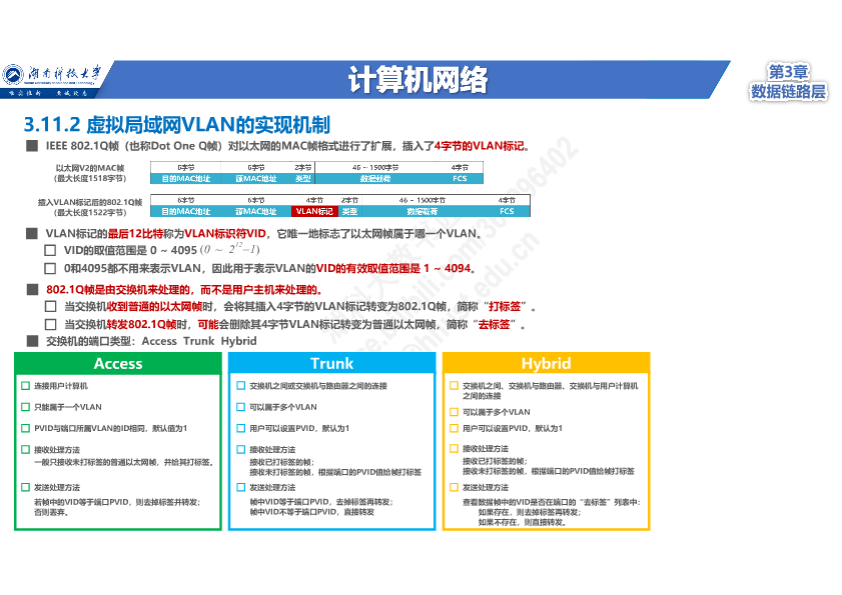

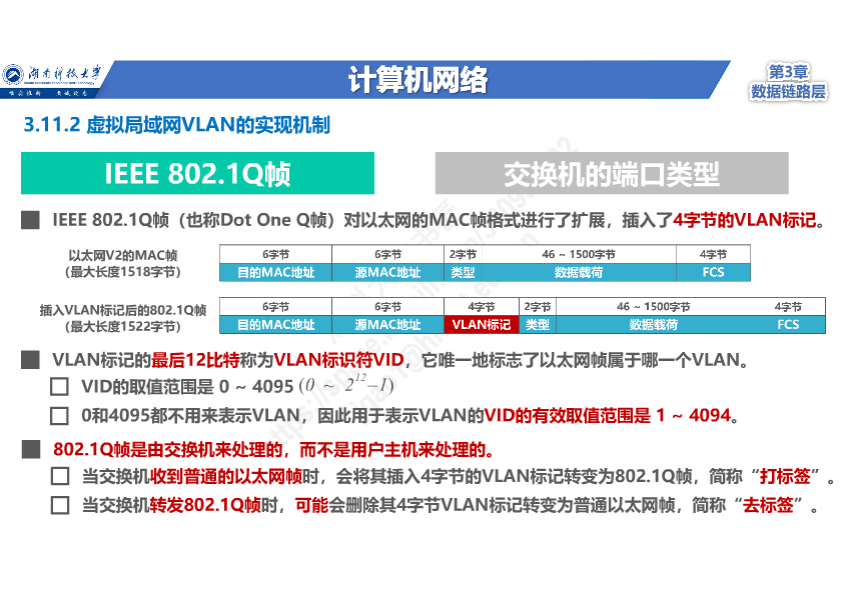

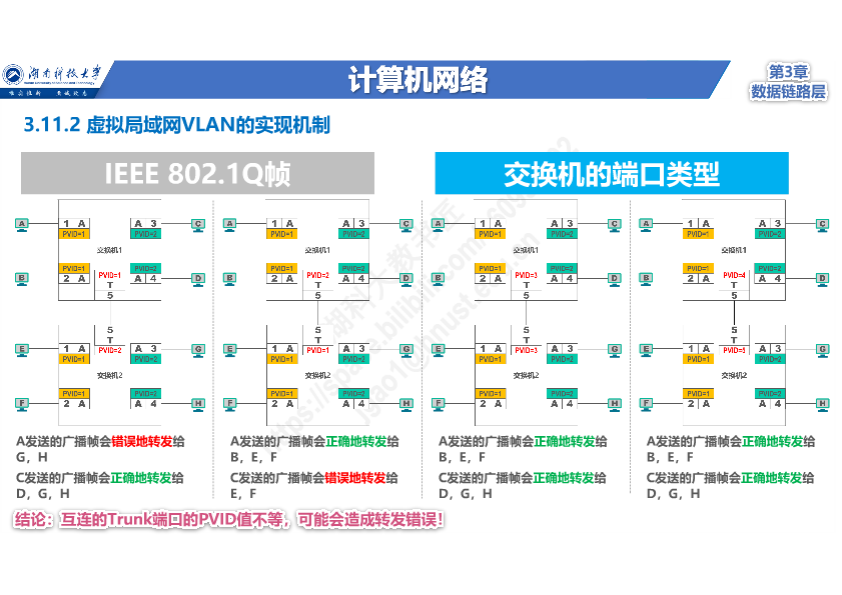

802.1q 帧格式 ：对标准以太网 MAC 帧格式进行扩展，插入 4 字节的 VLAN 标记。
VLAN 标记的关键字段：
- VLAN 标识符（VID）：占 12 个比特，唯一标识以太网帧属于哪一个 VLAN
- VID 取值范围 ：0~4095，其中**0 和 4095 保留不用**，有效取值范围是**1~4094**
打标签与去标签：
- 打标签：交换机收到普通以太网帧时，插入 4 字节 VLAN 标记，转变为 802.1q 帧
- 去标签：交换机转发 802.1q 帧时，删除 4 字节 VLAN 标记，转变为普通以太网帧
- 重要：802.1q 帧由交换机处理，普通用户主机不识别带标签的帧

4. 交换机端口的核心概念：PVID

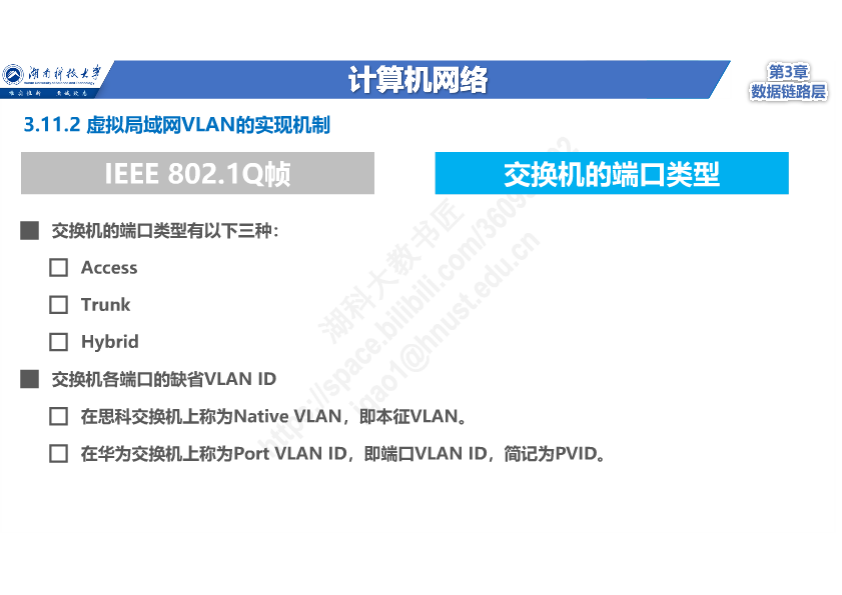

定义：端口的缺省 VLAN ID，华为交换机称为 PVID（Port VLAN ID），思科交换机称为本征 VLAN。
关键特性 ：交换机的每个端口有且仅有一个 PVID。
默认值：交换机首次上电时，所有端口默认属于 VLAN 1，即所有端口的 PVID 值默认为 1。

5. 交换机三大端口类型详解

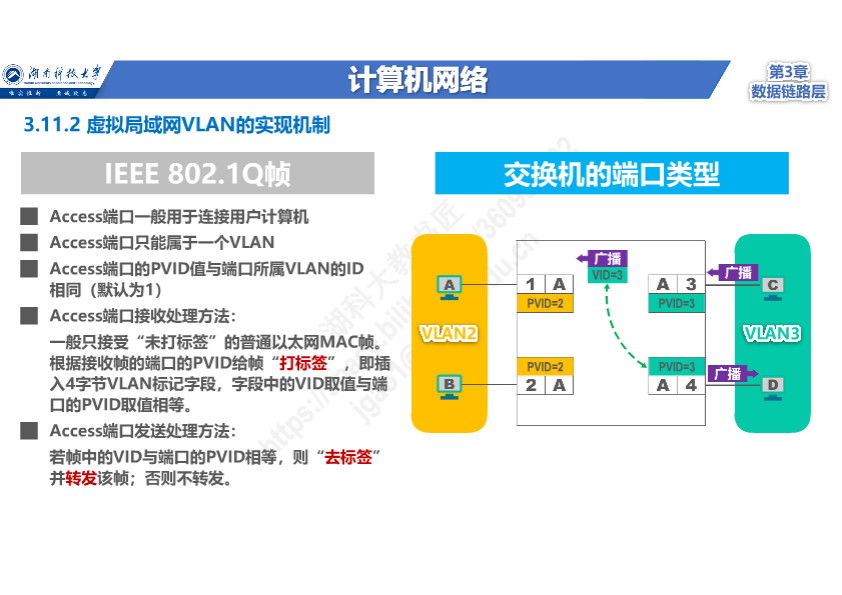

5.1 Access 端口

适用场景 ：连接用户计算机
核心特性：只能属于一个 VLAN，因此 Access 端口的 PVID 值与端口所属 VLAN 的 ID 相同
接收处理规则：
- 一般只接受未打标签的普通以太网 MAC 帧
- 根据接收端口的 PVID 给帧打标签，VID 取值与端口 PVID 相等
发送处理规则：
- 若帧中的 VID 与端口的 PVID 相等，则去标签后转发
- 否则不转发

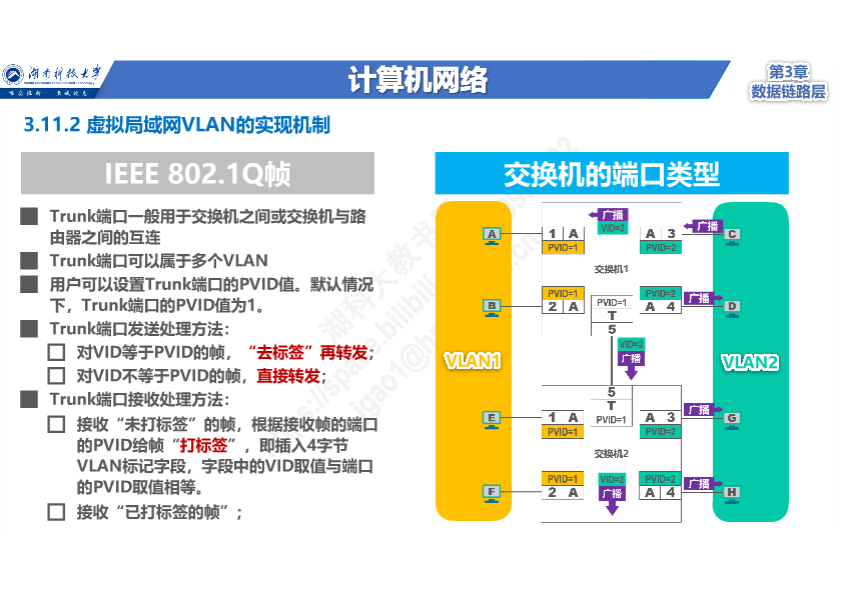

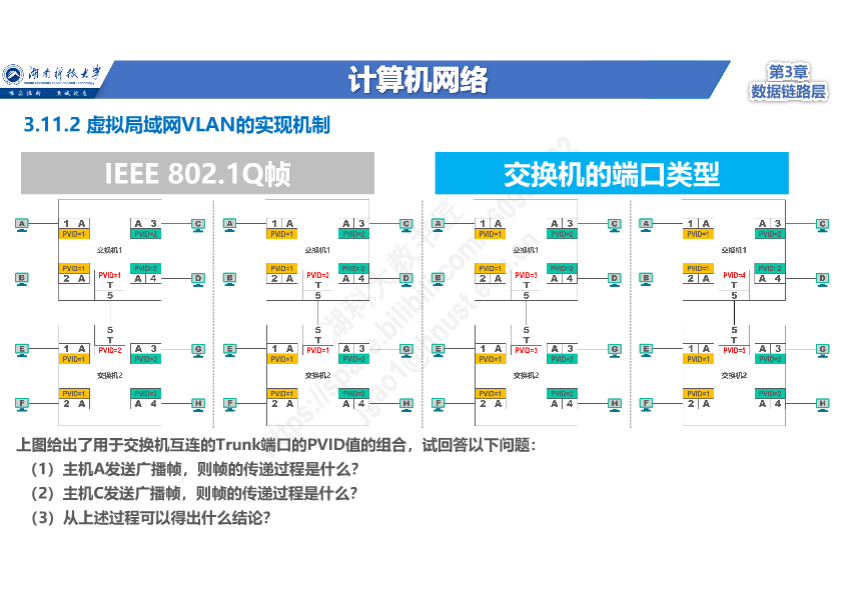

5.2 Trunk 端口

适用场景 ：交换机之间或交换机与路由器之间的互联
核心特性：可以属于多个 VLAN，能够接收和发送多个 VLAN 的帧
接收处理规则：
- 接收未打标签的帧：根据接收端口的 PVID 给帧打标签
- 接收已打标签的 802.1q 帧：直接接收
发送处理规则：
- 若帧中的 VID 与端口的 PVID 相等，则去标签后转发
- 否则直接转发（保留标签）

5.3 Hybrid 端口

适用场景：既可以用于交换机之间或交换机与路由器之间的互联（与 Trunk 相同），也可以用于交换机与用户计算机之间的互联（与 Access 相同）
核心特性 ：绝大部分功能与 Trunk 端口相同，唯一区别在于发送处理方法
发送处理规则：
- 查看帧的 VID 是否在端口的去标签列表中
- 若存在，则去标签后转发
- 若不存在，则直接转发（保留标签）
注意：思科交换机没有 Hybrid 端口

二、实战例题解析

例题原题

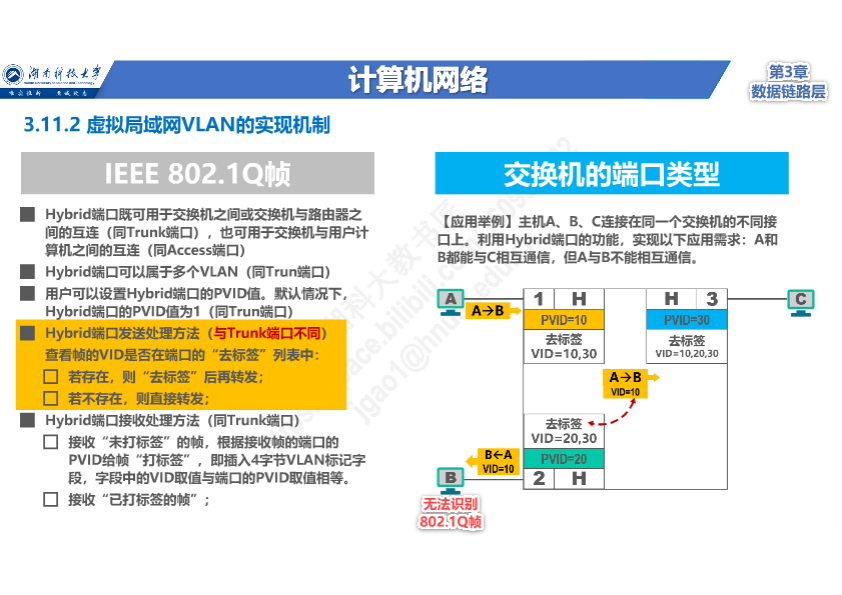

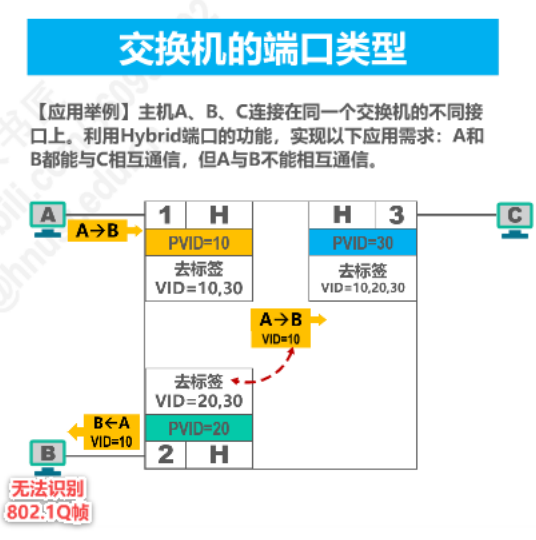

主机 A、B、C 连接在同一个交换机的不同接口上。请利用 Hybrid 端口的功能，实现以下应用需求：

A 和 B 都能与 C 相互通信
但 A 与 B 不能相互通信

例题解析

配置思路

将三台主机所连接的交换机端口划分到不同的 VLAN
将三个端口的类型都设置为 Hybrid
合理配置每个端口的 PVID 和去标签列表，实现指定的通信需求

具体配置

主机 A 连接的端口 1：PVID=10（属于 VLAN 10），去标签列表包含 VLAN 10 和 VLAN 30
主机 B 连接的端口 2：PVID=20（属于 VLAN 20），去标签列表包含 VLAN 20 和 VLAN 30
主机 C 连接的端口 3：PVID=30（属于 VLAN 30），去标签列表包含 VLAN 10、VLAN 20 和 VLAN 30

通信过程分析

A 与 C 通信：
1. A 发送普通以太网帧到端口 1，端口 1 给帧打标签（VID=10）
2. 帧从端口 3 转发，由于 VID=10 在端口 3 的去标签列表中，端口 3 去标签后转发给 C
3. C 回复的帧到端口 3，端口 3 给帧打标签（VID=30）
4. 帧从端口 1 转发，由于 VID=30 在端口 1 的去标签列表中，端口 1 去标签后转发给 A
B 与 C 通信：
1. 过程与 A 和 C 通信类似，B 发送的帧被端口 2 打标签（VID=20）
2. 端口 3 的去标签列表包含 VLAN 20，因此可以正常转发
3. C 回复的帧被端口 3 打标签（VID=30），端口 2 的去标签列表包含 VLAN 30，因此可以正常转发
A 与 B 不能通信：
1. A 发送的帧被端口 1 打标签（VID=10）
2. 帧从端口 2 转发时，VID=10 不在端口 2 的去标签列表中，因此端口 2 直接转发带标签的帧
3. 主机 B 只能识别普通以太网帧，无法识别带标签的 802.1q 帧，因此丢弃该帧
4. 同理，B 发送给 A 的帧也会被 A 丢弃

三、核心知识点汇总表格

|----------------|-------------------------------------------------|------------------------------------------------------|
| 知识点分类 | 核心内容 | 重点标注 |
| VLAN 产生背景 | 传统交换式以太网所有站点属于同一个广播域，规模扩大后会产生广播风暴、管理困难、安全问题 | 广播域过大是 VLAN 产生的根本原因 |
| VLAN 基本概念 | 将局域网设备划分成与物理位置无关的逻辑组，同一 VLAN 内可广播通信，不同 VLAN 间不能 | VLAN 是逻辑划分，与物理位置无关 |
| 802.1q 帧格式 | 在标准以太网帧中插入 4 字节 VLAN 标记，其中 12 位为 VID | VID 有效范围 1~4094，0 和 4095 保留 |
| 打标签与去标签 | 交换机负责给普通帧打标签，给 802.1q 帧去标签 | 普通主机不识别带标签的帧 |
| PVID | 端口的缺省 VLAN ID，每个端口有且仅有一个 | 默认 PVID=1（属于 VLAN 1） |
| Access 端口 | 连接主机，只能属于一个 VLAN | 接收：未打标签帧→打 PVID 标签发送：VID=PVID→去标签转发 |
| Trunk 端口 | 交换机 / 路由器互联，可属于多个 VLAN | 接收：未打标签帧→打 PVID 标签；已打标签帧→直接接收发送：VID=PVID→去标签；否则直接转发 |
| Hybrid 端口 | 可连接主机或交换机，功能类似 Trunk 但发送规则不同 | 发送时根据去标签列表决定是否去标签 思科交换机无此端口类型 |
| 实战应用 | 利用 Hybrid 端口实现灵活的通信控制 | 不同 VLAN 间通信需要通过三层设备（路由器或三层交换机） |

四、总结

VLAN 技术通过逻辑划分广播域，有效解决了传统交换式以太网的弊端，提高了网络的安全性和可管理性。理解 VLAN 的关键在于掌握 802.1q 帧格式和交换机三大端口类型的工作原理，特别是 Access 端口和 Trunk 端口的收发规则，这是配置企业网络的基础。Hybrid 端口则提供了更灵活的通信控制能力，在一些特殊场景下非常有用。

需要注意的是，VLAN 只是隔离了二层广播域，不同 VLAN 之间的主机如果需要通信，还需要借助三层设备（如路由器或三层交换机）来实现三层转发。
