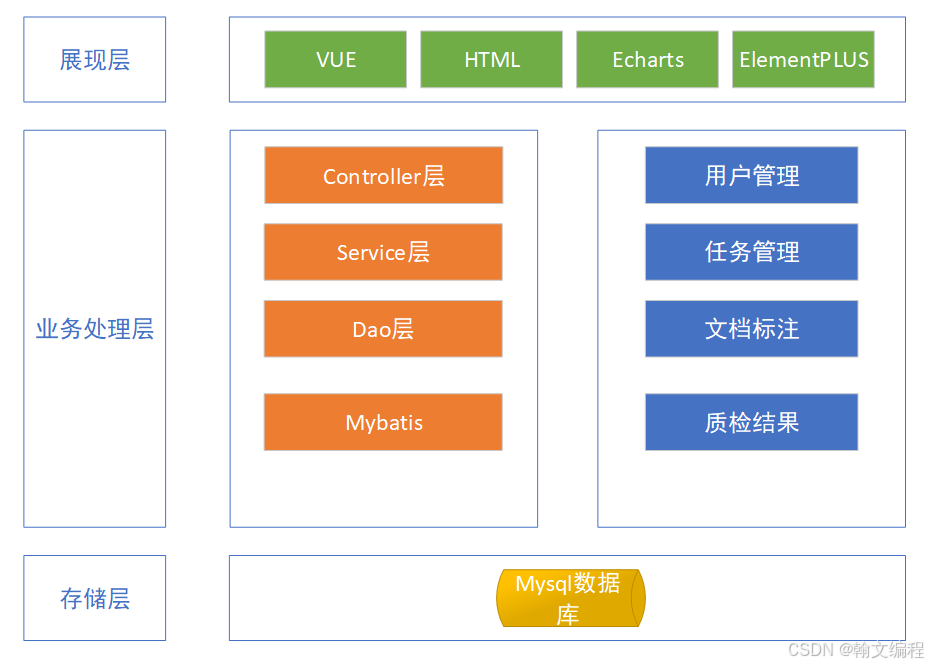

该数据标注与质检系统采用分层架构设计，自下而上分为存储层、业务处理层与展现层。存储层基于 MySQL 数据库实现数据持久化；业务处理层通过 MyBatis、Dao 层、Service 层与 Controller 层实现数据访问、业务逻辑处理与请求响应，支撑用户管理、任务管理、文档标注、质检结果等核心业务模块；展现层基于 Vue、HTML、ECharts 与 Element Plus 构建前端界面，为用户提供直观的交互体验与数据可视化服务，三层架构相互协作，共同保障系统高效、稳定运行。如图3-1所示：
图3-1系统整体架构图
- 系统管理模块功能结构设计

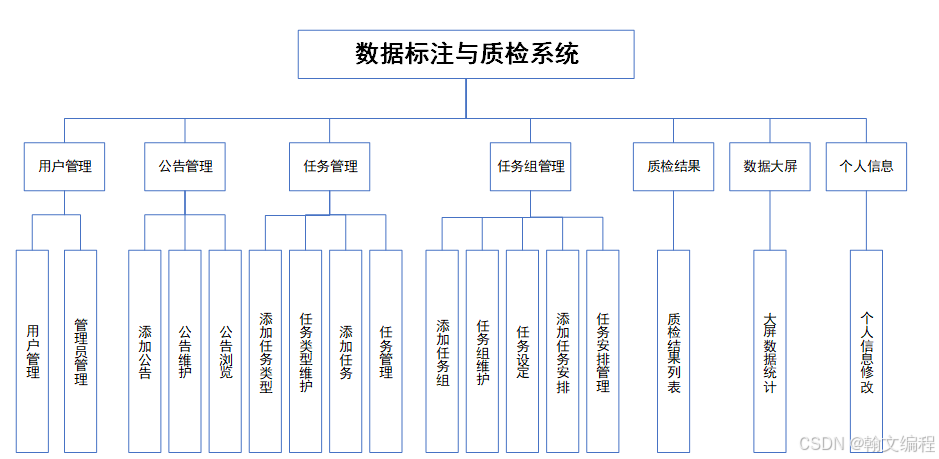

数据标注与质检系统围绕业务全流程构建七大核心模块：用户管理实现用户与管理员账号的规范化管控；公告管理支持系统通知的发布、维护与浏览；任务管理涵盖任务类型配置及标注任务的创建与维护；任务组管理实现任务批量分组、规则设定与派发管理；质检结果模块提供审核记录查询功能；数据大屏以可视化方式呈现任务统计数据；个人信息模块支持用户信息自主修改。各模块协同联动，全面覆盖任务发布、分配、标注、质检与统计的完整业务链路，有效保障了数据标注与质检工作的规范性、可控性与高效性。如图3-2所示：
图3-2系统功能图
- 序列图设计

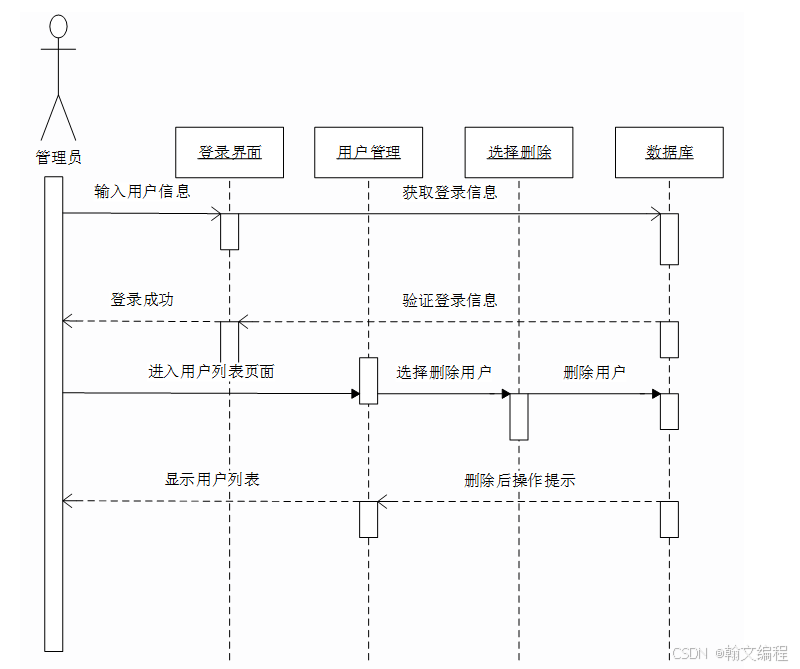

- 删除用户序列图：
（1）管理员需要在登录框里填好自己的用户名、密码这些登录信息，系统会对填的信息做核对，核对完毕，管理员成功进入系统。
（2）管理员顺利登录后，会跳转到系统的主操作界面，然后在这个主界面里找到并点击进入专门管理用户信息的子模块。
（3）进入到用户管理模块后，会看到显示所有用户信息的列表页面。管理员找到想要删除的那个用户对应的行，点击行里"删除"这个操作按钮，系统就会执行删除指令，把该用户的资料从数据库里移除。
（4）等系统提示删除操作顺利完成，页面会自动刷新，又回到用户信息列表页，这时候就能看到被删除的用户信息已经被删除。如图所示：

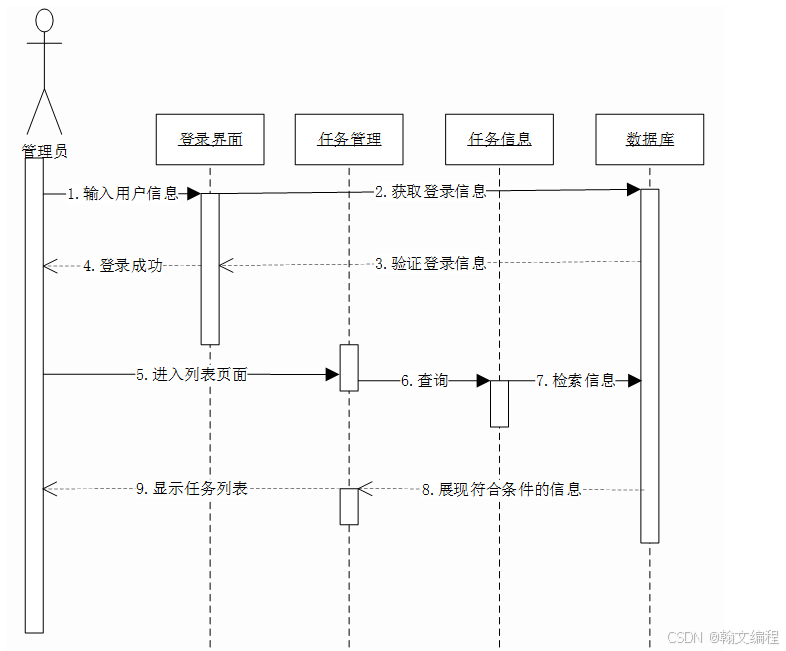

- 查找任务序列图
（1）管理员要操作任务信息管理功能，得先在系统登录页面把账号、密码这些登录信息填好。填完后系统就会去核对这些信息，核对完毕，管理员就能成功进入系统，接着就会跳到系统主页面。
（2）管理员进入到主页面之后，在页面上找那个"任务信息管理"的按钮或者链接，点一下就能进入任务信息管理的界面了，在这个界面里就能对任务信息进行各种操作。
（3）任务信息管理界面，管理员能看到一个输入框，在这里把要找的任务相关信息输进去。输入完毕就点搜索按钮，系统就会根据输入的信息去数据库里找对应的任务信息。
（4）系统搜索完毕，又会回到显示任务列表的页面。在这个页面上，会显示刚才搜索到的任务信息，以列表的形式展示。主要任务序列如图所示：
- 修改公告序列图
（1）管理员要操作公告信息，需要先在系统登录页面把账号和密码输进去。系统会去核对这些信息，核对完毕，管理员成功进入系统，然后就会跳转到系统主页面。
（2）管理员进入到主页面之后，在页面上找"公告信息管理"的按钮，点击就能进入公告信息列表页面。在这个页面上，能看到系统里所有的公告信息。
（3）公告信息列表页面，管理员找到要修改的公告，点击这条公告后面的"编辑"按钮。系统就会跳到编辑公告的页面，这个页面上已经显示出了这条公告原来的内容。管理员修改内容，之后点击"提交"按钮。系统就会把改好的公告信息存到数据库里。
（4）系统保存完毕公告信息后，又会回到公告信息列表页面。在这个页面上，能看到刚刚修改的公告信息已经更新完。如图所示：

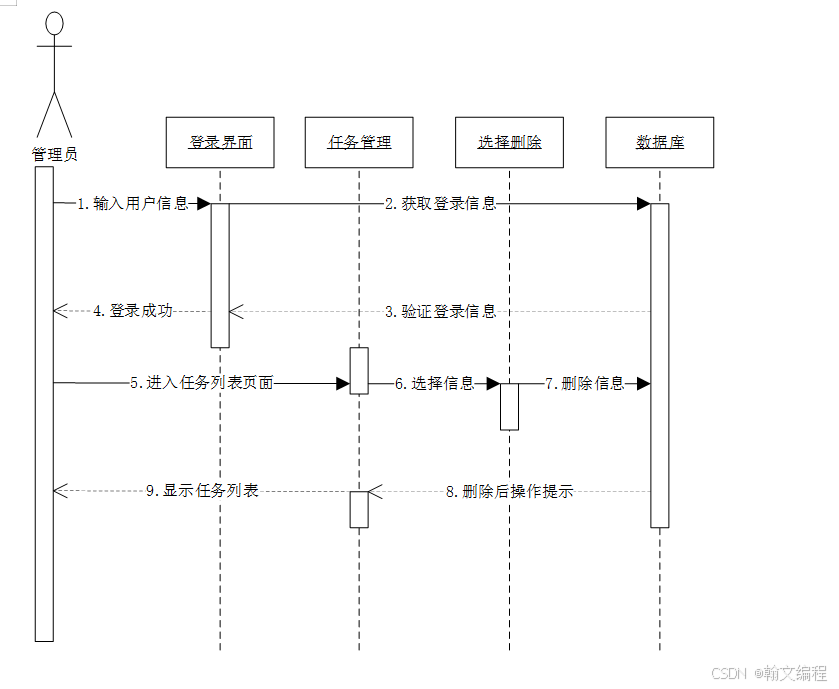

- 删除任务序列图：
（1）管理员需要在登录框里填好自己的用户名、密码这些登录信息，系统会对填的信息做核对，核对完毕，管理员成功进入系统。
（2）管理员顺利登录后，会跳转到系统的主操作界面，然后在这个主界面里找到并点击进入专门管理任务信息的子模块。
（3）进入到任务管理模块后，会看到显示所有任务信息的列表页面。管理员找到想要删除的那个任务对应的行，点击行里"删除"这个操作按钮，系统就会执行删除指令，把该任务的资料从数据库里移除。
（4）等系统提示删除操作顺利完成，页面会自动刷新，又回到任务信息列表页，这时候就能看到被删除的任务信息已经被删除。如图所示：
- 活动图设计

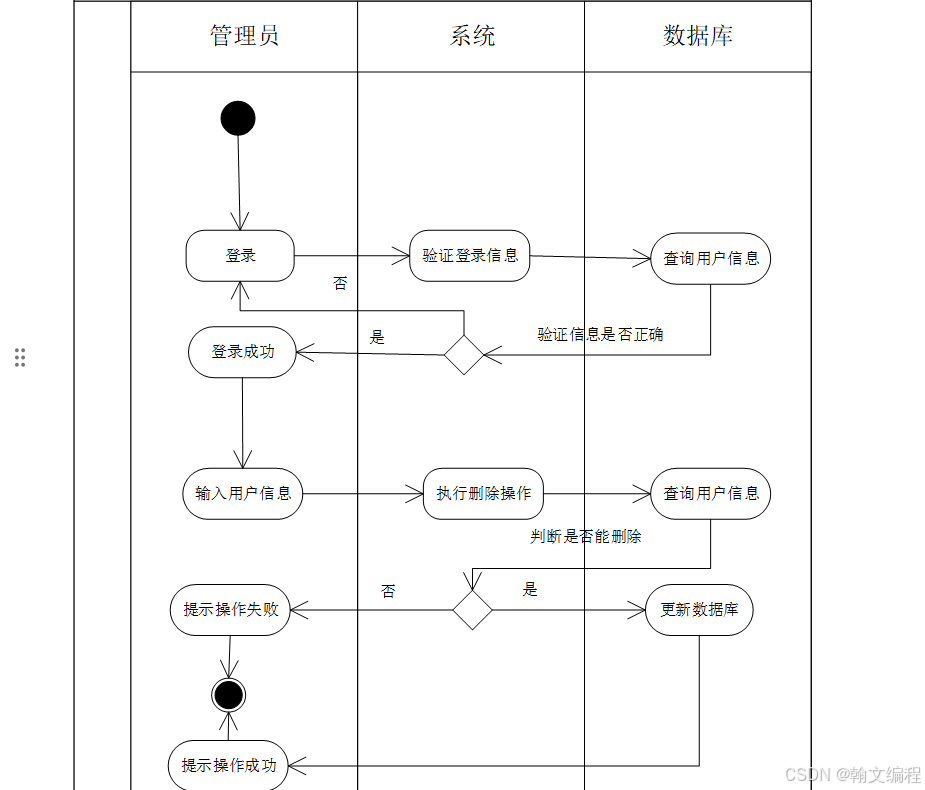

- 管理员删除用户活动图，如图所示:
- 查找任务活动图，如图所示：
- 数据库设计
- ER图设计
在数据标注与质检系统开发过程中，E-R 图的设计与应用具有十分重要的意义。E-R 图能够直观、清晰地呈现系统数据库内的各类实体、对应属性以及实体之间的关联关系，为开发人员理解与设计数据标注与质检系统的数据库结构提供了重要支撑。借助 E-R 图，开发人员可以快速梳理出系统核心数据实体，如管理员、标注用户、任务、任务组、任务标注、质检结果等，并为各实体定义规范且完整的属性，同时明确各实体之间的关联关系，从而设计出逻辑严谨、结构合理的数据库模型。这不仅能够提升数据标注与质检系统数据管理的规范性与高效性，保障任务信息、标注记录、质检结果等核心数据的准确可靠，还能有效维护系统数据的一致性与完整性，减少数据冗余、数据冲突等问题，满足数据标注业务对数据规范与流程可控的要求。此外，E-R 图也是数据库设计人员与系统开发团队之间高效沟通的重要工具，便于团队成员统一理解数据库设计逻辑，明晰各数据模块的关联关系，协同完成数据库构建与系统开发工作，稳步推进数据标注与质检系统的整体开发进度。具体ER图如下所示：
1 管理员信息实体，主要包括 管理员编号,用户名,密码,姓名 等信息实体.如图3-3所示：
图3-3管理员实体图

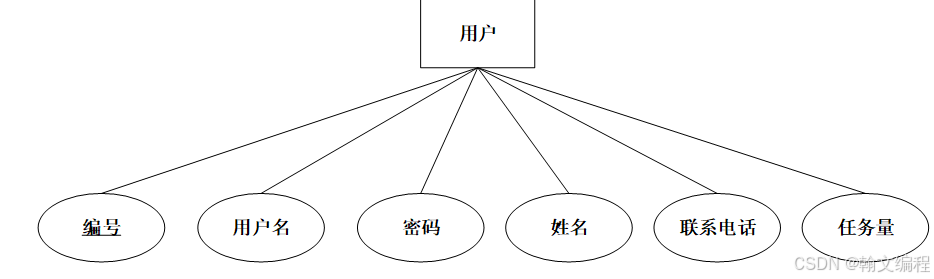

2 用户信息实体，主要包括 用户编号,用户名,密码,姓名,联系电话,联系地址,任务量 等信息实体.如图3-4所示：
图3-4用户实体图
3 公告信息实体，主要包括 公告编号,标题,内容,发布时间 等信息实体.如图3-5所示：
图3-5 公告实体图
4 任务类型信息实体，主要包括 任务类型编号,类型 等信息实体.如图3-6所示：
图3-6 任务类型实体图

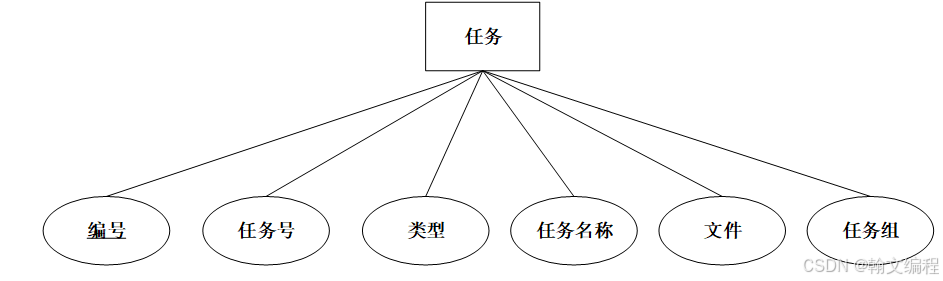

5 任务信息实体，主要包括 任务编号,任务号,类型,任务名称,任务内容,发布时间,发布人,文件,任务组 等信息实体.如图3-7所示：
图3-7 任务实体图

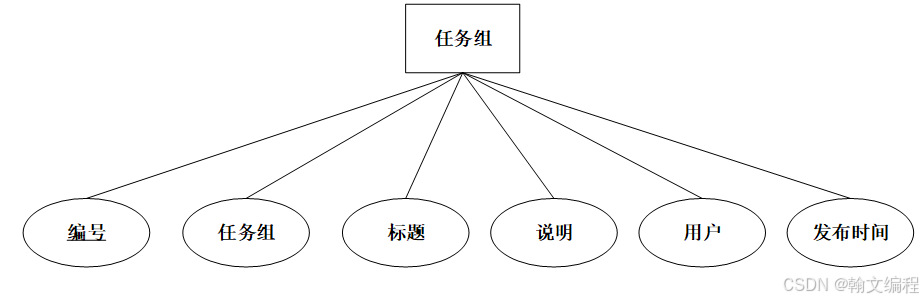

6 任务组信息实体，主要包括 任务组编号,任务组号,标题,说明,用户,发布时间 等信息实体.如图3-8所示：
图3-8 任务组实体图

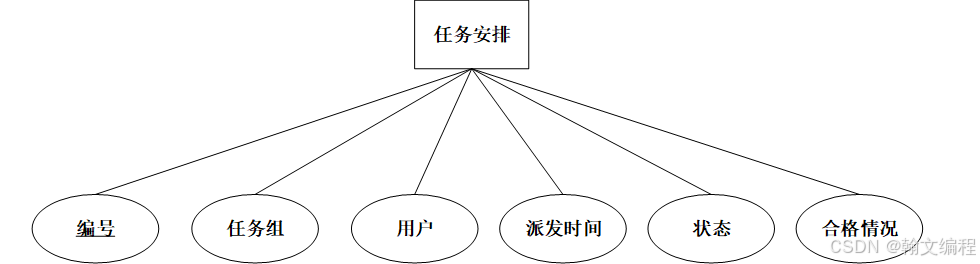

7 任务安排信息实体，主要包括 任务安排编号,任务组,用户,派发时间,状态,合格情况 等信息实体.如图3-9所示：
图3-9任务安排实体图

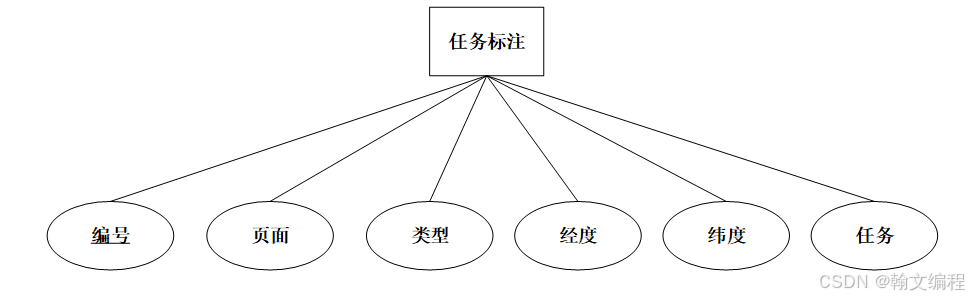

8 任务标注信息实体，主要包括 任务标注编号,页面,类型,经度,维度,说明,任务,标记时间,合格 等信息实体.如图3-10所示：
图3-10任务标注实体图

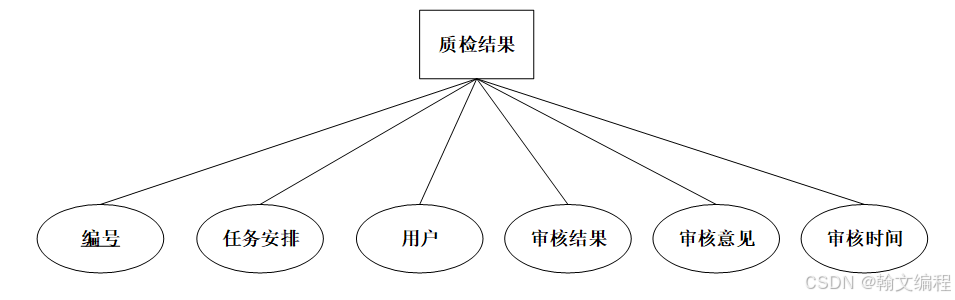

9 质检结果信息实体，主要包括 质检结果编号,任务安排,用户,审核结果,审核意见,审核时间 等信息实体.如图3-11所示：
图3-11质检结果实体图

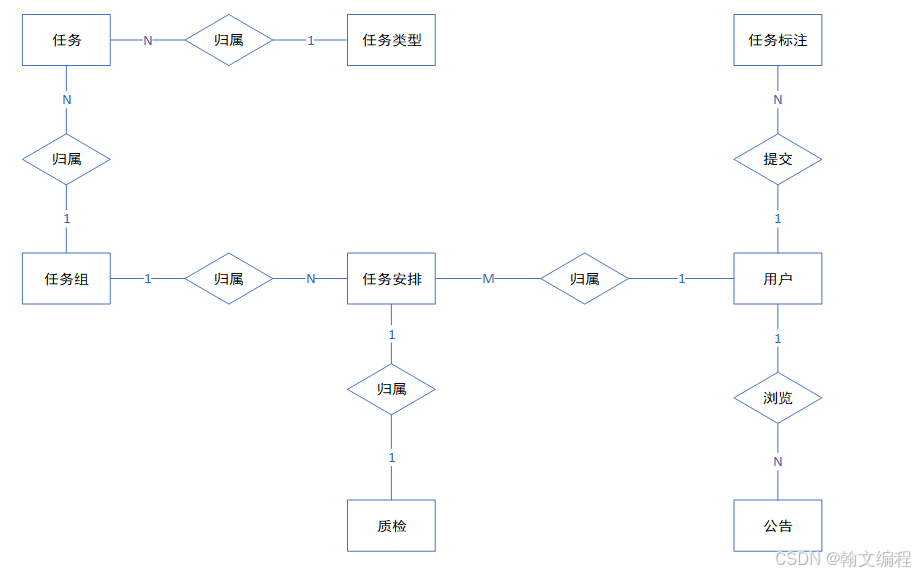

本系统包含以下9个实体,管理员实体,用户实体,公告实体,任务类型实体,任务实体,任务组实体,任务安排实体,任务标注实体,质检结果实体.如图3-12所示：
图3-12系统ER图
- 数据库表设计
在系统开发中，数据库表在数据管理流程中扮演着重要角色。它不仅能实现数据的高效组织与管理，维持数据的完整性、一致性及安全性，同时为开发者提供了多样化的数据访问与操作路径。数据库表不仅能够处理复杂的数据查询、更新及删除操作，实现数据的持久化存储，保障系统稳定运行。而且数据库表便于数据备份与恢复，增强系统数据安全性。数据库还促进数据共享与协作，提升系统整体效率和可扩展性。所以说合理使用数据库表是系统开发的关键。数据库表如下所示。
管理员信息数据表(gly)其主要用来存储所有管理员的信息：管理员编号,用户名,密码,姓名等信息字段。表4.1显示了表中各个字段的数据类型、大小以及简短描述。
|----|-------|---------|----|----|-------|
| 序号 | 字段名称 | 数据类型 | 长度 | 主键 | 描述 |
| 1 | glyid | INTEGER | 11 | 是 | 管理员编号 |
| 2 | yhm | VARCHAR | 40 | 否 | 用户名 |
| 3 | mm | VARCHAR | 40 | 否 | 密码 |
| 4 | xm | VARCHAR | 40 | 否 | 姓名 |
用户信息数据表(yonghu)其主要用来存储所有用户的信息：用户编号,用户名,密码,姓名,联系电话,联系地址,任务量等信息字段。表4.2显示了表中各个字段的数据类型、大小以及简短描述。
|----|------|---------|----|----|------|
| 序号 | 字段名称 | 数据类型 | 长度 | 主键 | 描述 |
| 1 | yhid | INTEGER | 11 | 是 | 用户编号 |
| 2 | yhm | VARCHAR | 40 | 否 | 用户名 |
| 3 | mm | VARCHAR | 40 | 否 | 密码 |
| 4 | xm | VARCHAR | 40 | 否 | 姓名 |
| 5 | lxdh | VARCHAR | 40 | 否 | 联系电话 |
| 6 | lxdz | VARCHAR | 40 | 否 | 联系地址 |
| 7 | rwl | VARCHAR | 40 | 否 | 任务量 |
公告信息数据表(gonggao)其主要用来存储所有公告的信息：公告编号,标题,内容,发布时间等信息字段。表4.3显示了表中各个字段的数据类型、大小以及简短描述。
|----|------|---------|------|----|------|
| 序号 | 字段名称 | 数据类型 | 长度 | 主键 | 描述 |
| 1 | ggid | INTEGER | 11 | 是 | 公告编号 |
| 2 | bt | VARCHAR | 40 | 否 | 标题 |
| 3 | nr | VARCHAR | 4000 | 否 | 内容 |
| 4 | fbsj | VARCHAR | 40 | 否 | 发布时间 |
任务类型信息数据表(rwlx)其主要用来存储所有任务类型的信息：任务类型编号,类型等信息字段。表4.4显示了表中各个字段的数据类型、大小以及简短描述。
|----|--------|---------|----|----|--------|
| 序号 | 字段名称 | 数据类型 | 长度 | 主键 | 描述 |
| 1 | rwlxid | INTEGER | 11 | 是 | 任务类型编号 |
| 2 | lx | VARCHAR | 40 | 否 | 类型 |
任务信息数据表(renwu)其主要用来存储所有任务的信息：任务编号,任务号,类型,任务名称,任务内容,发布时间,发布人,文件,任务组等信息字段。表4.5显示了表中各个字段的数据类型、大小以及简短描述。
|----|------|---------|------|----|------|
| 序号 | 字段名称 | 数据类型 | 长度 | 主键 | 描述 |
| 1 | rwid | INTEGER | 11 | 是 | 任务编号 |
| 2 | rwh | VARCHAR | 40 | 否 | 任务号 |
| 3 | lx | VARCHAR | 40 | 否 | 类型 |
| 4 | rwmc | VARCHAR | 40 | 否 | 任务名称 |
| 5 | rwnr | VARCHAR | 4000 | 否 | 任务内容 |
| 6 | fbsj | VARCHAR | 40 | 否 | 发布时间 |
| 7 | fbr | VARCHAR | 40 | 否 | 发布人 |
| 8 | wj | VARCHAR | 400 | 否 | 文件 |
| 9 | rwz | VARCHAR | 40 | 否 | 任务组 |
任务组信息数据表(rwz)其主要用来存储所有任务组的信息：任务组编号,任务组号,标题,说明,用户,发布时间等信息字段。表4.6显示了表中各个字段的数据类型、大小以及简短描述。
|----|-------|---------|------|----|-------|
| 序号 | 字段名称 | 数据类型 | 长度 | 主键 | 描述 |
| 1 | rwzid | INTEGER | 11 | 是 | 任务组编号 |
| 2 | rwzh | VARCHAR | 40 | 否 | 任务组号 |
| 3 | bt | VARCHAR | 40 | 否 | 标题 |
| 4 | sm | VARCHAR | 4000 | 否 | 说明 |
| 5 | yh | VARCHAR | 40 | 否 | 用户 |
| 6 | fbsj | VARCHAR | 40 | 否 | 发布时间 |
任务安排信息数据表(rwap)其主要用来存储所有任务安排的信息：任务安排编号,任务组,用户,派发时间,状态,合格情况等信息字段。表4.7显示了表中各个字段的数据类型、大小以及简短描述。
|----|--------|---------|----|----|--------|
| 序号 | 字段名称 | 数据类型 | 长度 | 主键 | 描述 |
| 1 | rwapid | INTEGER | 11 | 是 | 任务安排编号 |
| 2 | rwz | VARCHAR | 40 | 否 | 任务组 |
| 3 | yh | VARCHAR | 40 | 否 | 用户 |
| 4 | pfsj | VARCHAR | 40 | 否 | 派发时间 |
| 5 | zt | VARCHAR | 40 | 否 | 状态 |
| 6 | hgqk | VARCHAR | 40 | 否 | 合格情况 |
任务标注信息数据表(rwbz)其主要用来存储所有任务标注的信息：任务标注编号,页面,类型,经度,维度,说明,任务,标记时间,合格等信息字段。表4.8显示了表中各个字段的数据类型、大小以及简短描述。
|----|--------|---------|------|----|--------|
| 序号 | 字段名称 | 数据类型 | 长度 | 主键 | 描述 |
| 1 | rwbzid | INTEGER | 11 | 是 | 任务标注编号 |
| 2 | ym | VARCHAR | 40 | 否 | 页面 |
| 3 | lx | VARCHAR | 40 | 否 | 类型 |
| 4 | jd | VARCHAR | 40 | 否 | 经度 |
| 5 | wd | VARCHAR | 40 | 否 | 维度 |
| 6 | sm | VARCHAR | 4000 | 否 | 说明 |
| 7 | rw | VARCHAR | 40 | 否 | 任务 |
| 8 | bjsj | VARCHAR | 40 | 否 | 标记时间 |
| 9 | hg | VARCHAR | 40 | 否 | 合格 |
质检结果信息数据表(zjjg)其主要用来存储所有质检结果的信息：质检结果编号,任务安排,用户,审核结果,审核意见,审核时间等信息字段。表4.9显示了表中各个字段的数据类型、大小以及简短描述。
|----|--------|---------|------|----|--------|
| 序号 | 字段名称 | 数据类型 | 长度 | 主键 | 描述 |
| 1 | zjjgid | INTEGER | 11 | 是 | 质检结果编号 |
| 2 | rwap | VARCHAR | 40 | 否 | 任务安排 |
| 3 | yh | VARCHAR | 40 | 否 | 用户 |
| 4 | shjg | VARCHAR | 400 | 否 | 审核结果 |
| 5 | shyj | VARCHAR | 4000 | 否 | 审核意见 |
| 6 | shsj | VARCHAR | 40 | 否 | 审核时间 |
- 系统实现与测试
- 系统管理模块

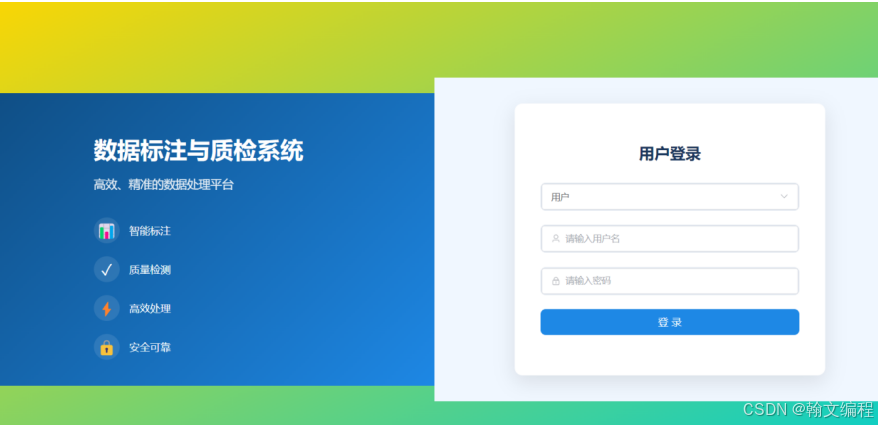

这是数据标注与质检系统的用户登录界面，左侧清晰展示了系统定位与核心优势 ------ 作为高效、精准的数据处理平台，具备智能标注、质量检测、高效处理与安全可靠四大特性；右侧为登录交互区，提供用户角色选择、用户名与密码输入功能，用户需选择角色并输入账号信息，点击 "登录" 按钮即可进入系统，完成身份验证与权限校验，为后续使用系统各项业务功能提供安全入口。如图4-1所示
图4-1 系统登录功能图
- 登录功能由 LoginVue 组件实现，核心方法为 login() ，其实现过程如下：首先定义登录表单验证规则（ rules ）和响应式用户数据对象（ user ），包含登录类型、用户名和密码字段；当用户点击登录按钮时， login() 方法触发，先通过 proxy.$refs.ruleFormRef.validate() 验证表单数据，验证通过后根据登录类型（用户/管理员）选择对应的 API 接口（ /yonghu/check 或 /gly/check ），构造登录数据并通过 request.post() 发送请求；若登录成功（返回 code 为 200），则将用户信息存储到 localStorage，根据登录类型跳转到不同页面（管理员跳转到数据大屏 /dashboard ，用户跳转到公告列表 /gonggaolist ），并显示登录成功通知；若登录失败，则显示错误信息通知。
- 用户管理模块

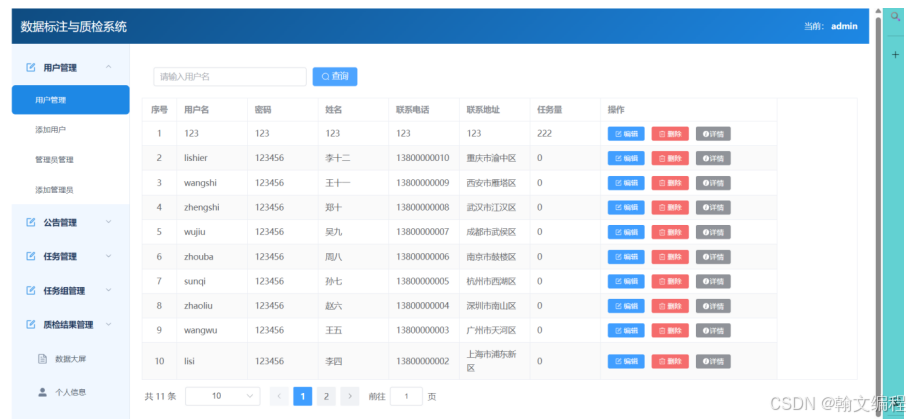

这是数据标注与质检系统的用户管理界面，由管理员操作，支持对标注用户的账号信息进行全生命周期管理。界面以列表形式集中展示用户的用户名、密码、姓名、联系电话、联系地址及任务量，同时提供用户名查询、编辑、删除与查看详情功能，还通过分页控件实现数据的便捷浏览，帮助管理员高效维护用户体系，保障标注团队的有序管理。如图4-2所示：
图5-2用户管理功能图
yonghu.vue 是用户管理页面，主要功能包括用户列表展示、用户名搜索、用户编辑、用户删除和用户详情查看。页面通过 load() 方法从后端 /yonghu/findPage 接口获取用户数据并分页显示，点击编辑按钮调用 handleEdit() 方法打开编辑弹窗，点击删除按钮调用 deleteRow() 方法删除用户，点击详情按钮调用 handleDetail() 方法查看用户详情，点击保存按钮调用 save() 方法根据是否存在 yhid 字段判断是新增还是编辑用户，并调用对应接口 /yonghu/add 或 /yonghu/update 保存数据。
对应的后端实现包括： com.main.controller.yonghuController.java 处理用户相关的 HTTP请求com.main.service.yonghuService.java实现业务逻辑， com.main.dao.yonghuDao.java 处理数据库操作， com.main.model.yonghu.java 定义用户实体结构。
伪代码：
- 表格操作列
显示 "操作"列（宽度 300）
对于 表格中的每一行数据：
渲染 编辑 按钮 -> 点击时触发 编辑处理函数
渲染 删除 按钮 -> 点击时弹出确认框
如果用户确认 -> 触发 删除处理函数 (传入当前行ID)
渲染 详情 按钮 -> 点击时触发 详情处理函数
- 分页组件
显示 分页条
配置 显示总数、每页条数选择器、上一页、页码、下一页、跳转框
绑定 当前页码、每页大小、数据总数
监听 页码大小改变事件 -> 触发 处理页码大小改变
监听 当前页改变事件 -> 触发 处理当前页改变
- 用户信息弹窗 (Dialog)
当 弹窗显示状态为 真 时：
显示 标题为"用户信息"的对话框
渲染 表单（绑定表单数据对象与校验规则）：
输入项 用户名 (绑定 state.form.yhm)
输入项 密码 (绑定 state.form.mm)
输入项 姓名 (绑定 state.form.xm)
输入项 联系电话 (绑定 state.form.lxdh)
输入项 联系地址 (绑定 state.form.lxdz)
输入项 任务量 (绑定 state.form.rwl)
- 任务管理模块

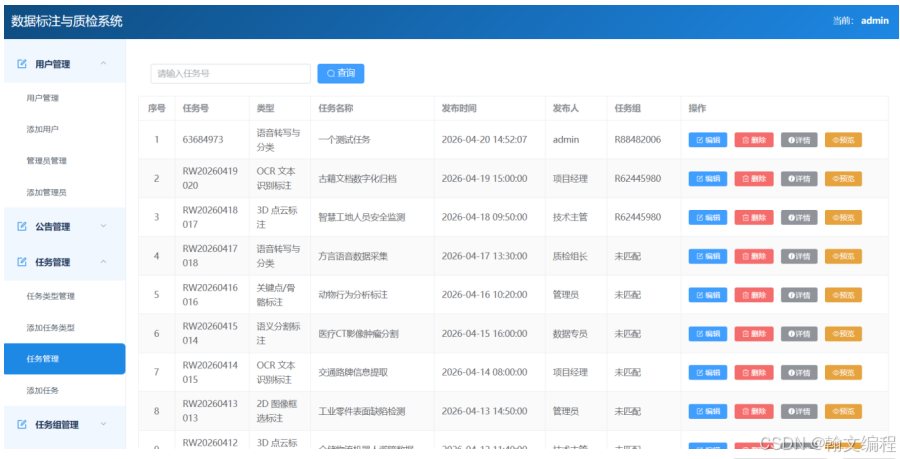

这是数据标注与质检系统的任务管理界面，由管理员负责维护，集中展示了系统中所有标注任务的核心信息，包括任务号、任务类型、任务名称、发布时间、发布人及所属任务组，并支持按任务号快速查询。界面提供了编辑、删除、查看详情与预览功能，可对各类文档类型任务进行全生命周期管理，方便管理员统筹规划、调整与监控所有标注任务的执行情况，保障标注业务有序推进。如图4-3所示：
图4-3任务管理类图
renwu.vue 是任务管理页面，主要功能包括任务列表展示、任务号搜索、任务编辑、删除、详情查看、PDF文件预览以及任务类型选择（从后端 /rwlx/findAll 接口获取）。页面通过 load() 方法从后端 /renwu/findPage 接口获取任务数据并分页显示，点击编辑按钮调用 handleEdit() 方法打开编辑弹窗，点击删除按钮调用 deleteRow() 方法删除任务，点击详情按钮调用 handleDetail() 方法查看任务详情，点击预览按钮调用 handlePreview() 方法预览PDF文件，点击保存按钮调用 save() 方法根据是否存在 rwid 字段判断是新增还是编辑任务，并调用对应接口 /renwu/add 或 /renwu/update 保存数据。
对应的后端实现包括： com.main.controller.renwuController.java 处理任务相关的 HTTP 请求， com.main.service.renwuService.java 实现业务逻辑， com.main.dao.renwuDao.java 处理数据库操作， com.main.model.renwu.java 定义任务实体结构，以及 com.main.controller.rwlxController.java 提供任务类型数据。
