信息系统规划、开发方法、结构化分析核心知识点

思维导图

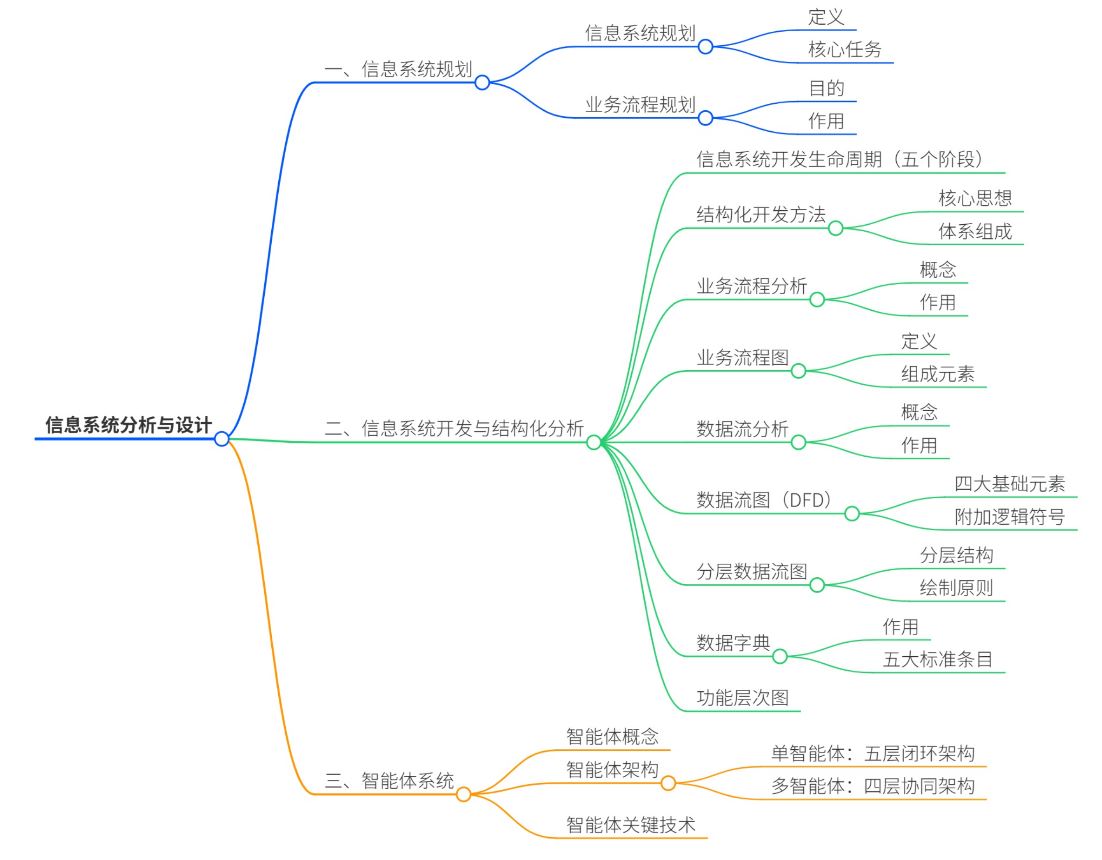

以下是信息系统规划、开发方法、结构化分析部分的核心知识点思维导图：

核心知识点

一、信息系统规划

1.1 信息系统规划

（1）定义

信息系统规划也称为信息系统战略计划 ，是针对组织的信息系统目标、发展战略、软硬件及人力等资源、整体开发工作制定的综合性计划。它属于组织顶层管理范畴，是企业整体战略的重要组成部分，聚焦于组织长远、全局、关键性问题，而非具体业务细节。

（2）核心任务

制定信息系统的发展目标与整体战略；
梳理组织现有业务流程，设计流程优化与改革方案；
确定信息系统总体架构方案；
编制项目实施计划与各类资源分配方案；
开展系统可行性研究。

1.2 业务流程规划

（1）目的

搭建合理、高效、贴合实际运营的业务流程体系，剔除原有流程中冗余、低效的环节，为后续信息系统建设筑牢业务基础。

（2）作用

让信息系统功能与线下真实业务逻辑相匹配，降低系统落地与使用难度；
精简作业环节，提升整体业务运转效率；
明确各岗位、各业务环节的工作边界与数据流转关系。

二、信息系统开发方法与结构化分析

2.1 信息系统开发生命周期

信息系统开发生命周期是指系统从立项、开发到淘汰更替的完整过程，共分为五个标准阶段 ，依次推进：

规划阶段 → 分析阶段 → 设计阶段 → 实施阶段 → 支持（运行维护）阶段

2.2 结构化开发方法

（1）核心思想

遵循自顶向下、逐步求精、模块化分解的原则，按照先整体、后局部的思路拆解复杂系统。

（2）体系组成

完整的结构化开发体系由三部分构成，层层递进：

结构化系统分析 → 结构化系统设计 → 结构化程序设计，分别完成问题描述、逻辑抽象、代码实现工作。

2.3 业务流程分析

（1）概念

对组织现有业务的作业环节、执行顺序、岗位协作关系、单据流转过程进行全面梳理、诊断与优化的分析工作。

（2）作用

排查业务流程冗余与低效问题、规范业务逻辑，为业务流程图绘制和系统功能设计提供真实业务支撑。

2.4 业务流程图

（1）定义

业务流程图是用于描述系统内人员、部门、外部单位之间业务关系、作业顺序、单据与信息流向的图形化工具。

（2）基础组成元素

业务参与者：参与业务的人员、部门或外部单位；
业务处理：具体的操作、审核、执行等动作；
数据载体：各类业务单据、凭证；
数据存储：台账、档案、文件等静态数据存放载体。

（3）根据业务描述绘制业务流程图

能够在业务流程分析的基础上，正确采用业务流程图组成元素绘制业务流程图。

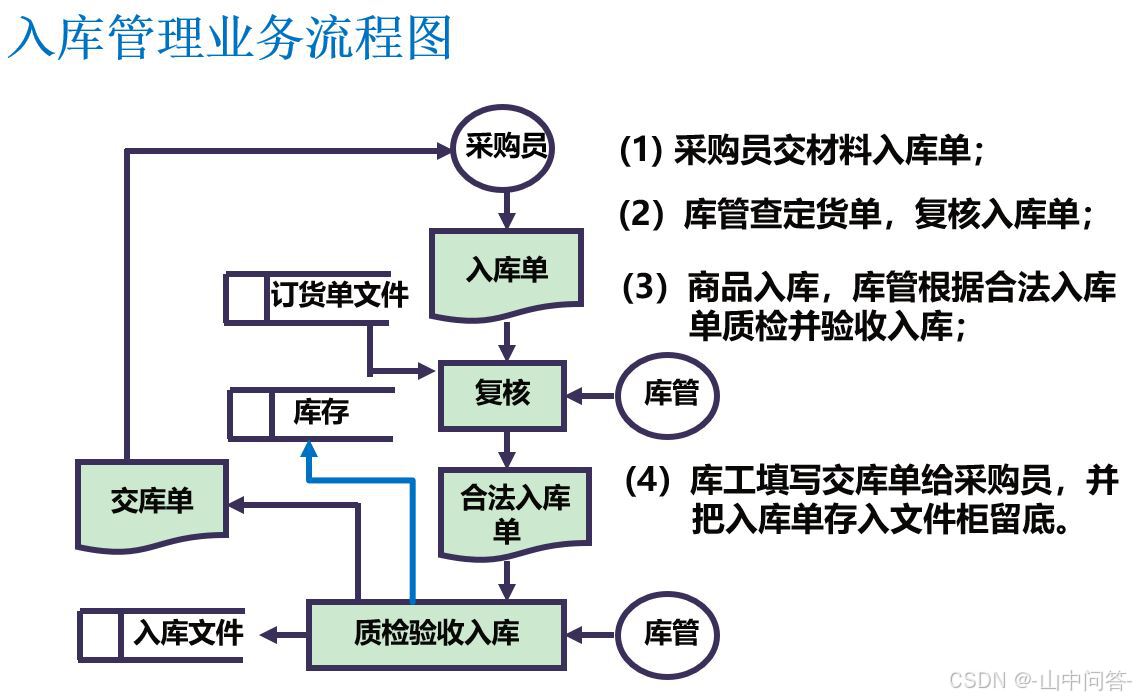

业务流程图示例如下：

2.5 数据流分析

（1）概念

数据流分析是对信息系统中数据流动、处理、存储和交互过程的结构化分析方法。

（2）作用

用于理清业务逻辑，排查数据缺口、冗余和异常，发现权限及安全漏洞，为数据流图绘制、系统设计与运行审计提供依据。

2.6 数据流图（DFD）

数据流图是刻画系统数据流动、加工处理、数据存储的核心图形工具。

四大基础元素

外部实体、处理（加工）、数据流、数据存储。
附加逻辑符号
- *：数据流同时满足（AND 关系）；
- +：数据流任选其一（OR 关系）；
- ⊕：数据流互斥（XOR 关系）。
使用禁忌
- 数据流不能在两个外部实体之间直接流动；
- 数据流不能在外部实体与数据存储之间直接流动；
- 数据流不能在两个数据存储之间直接流动。

2.7 分层数据流图及绘制原则

（1）分层结构

遵循自顶向下、由外向内 的拆解规则，层级划分如下：

顶层数据流图 → 第一层（0 层）数据流图 → 下层子图，持续拆解至不可再拆分的基本加工为止。

（2）三大绘制原则

数据守恒：每一个加工必须至少包含 1 个输入数据流和 1 个输出数据流；
分解规则：单个加工拆解出的子加工数量适度，一般不超过 7 个；
父图与子图平衡：父图中某一加工的输入、输出数据流，必须和对应子图的输入、输出数据流完全一致。

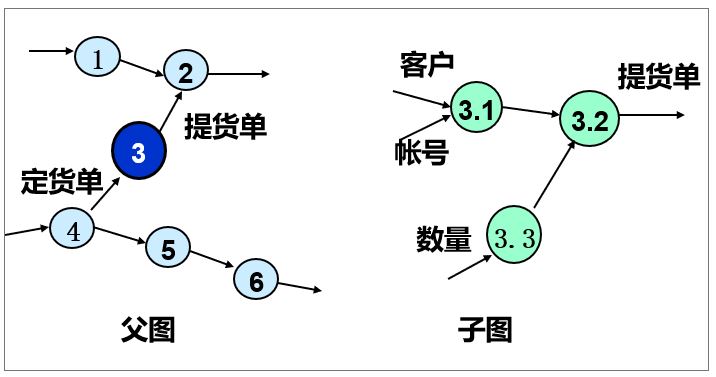

例如：下图中的父图和子图就存在不平衡 的情况

父图的处理3只有一个输入数据流（订货单），而子图则有三个输入数据流（客户、账号、数量），违反了父图-子图的平衡原则。

修改方法：子图增加一个子处理3.4，将输入数据流（订货单）分解后，再输出给3.1和3.3两个子处理。

（3）在业务流程分析的基础上绘制数据流图

能够在业务流程和业务流程图的基础上，正确采用数据流图组成元素，遵循数据流图分层绘制原则，绘制顶层数据流图和下层子图。

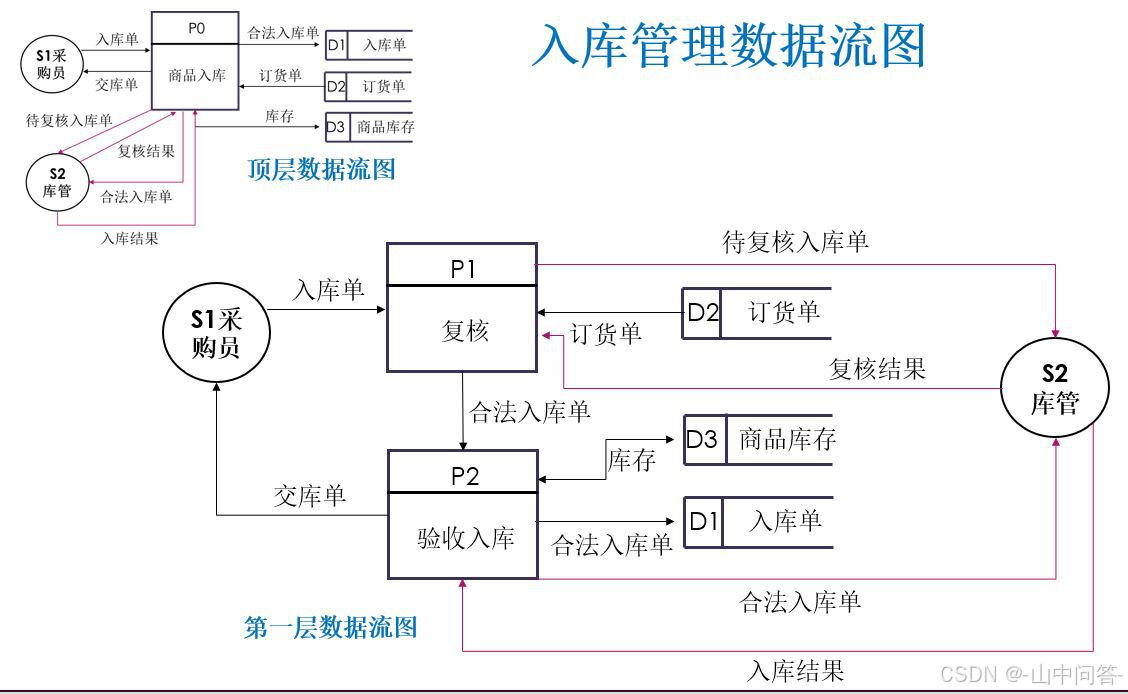

数据流图示例如下：

2.8 数据字典

（1）作用

作为数据流图的配套说明文档，对数据流图中所有元素进行标准化定义、解释与补充说明。

（2）五大标准条目

数据项、数据流、数据存储、数据处理、外部实体。

数据项是系统中不可再拆分的最小数据单元。

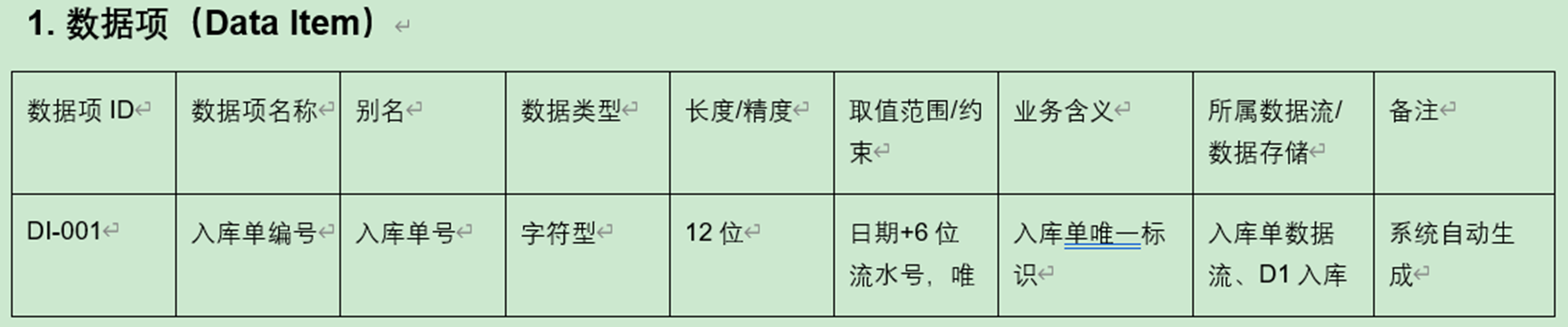

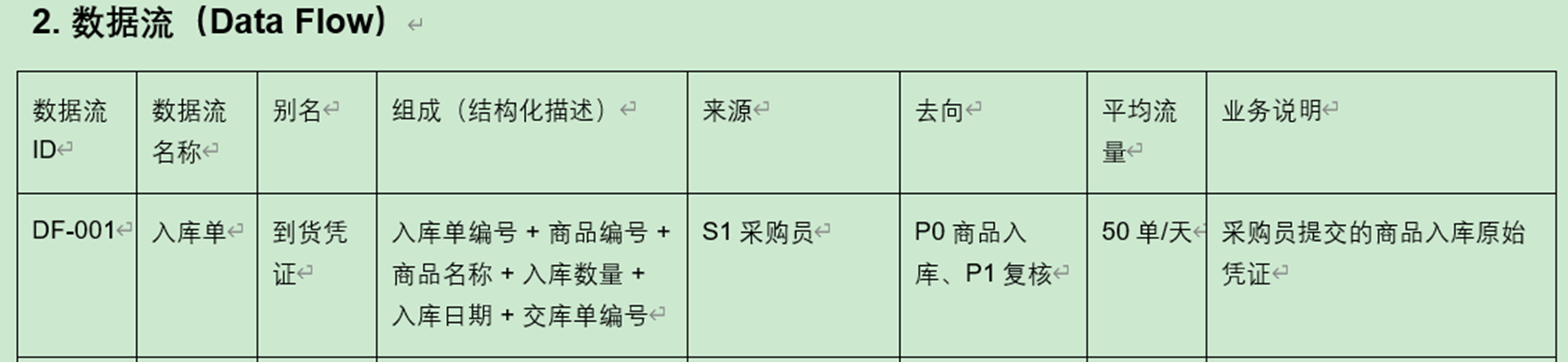

数据字典示例如下：

2.9 功能层次图

以分层形式展示信息系统的整体模块、子模块及细分功能，直观体现功能从属关系与模块划分逻辑，主要用于指导系统模块设计与功能落地。

三、智能体系统

3.1 智能体的概念

智能体（AI Agent）是具备自主感知、自主决策、自主执行、交互协作能力的智能实体。它以任务目标为导向，可脱离人工实时干预，主动完成复杂业务工作，与传统被动响应式信息系统有本质区别。

3.2 智能体架构

主流分为单智能体架构 和多智能体协同架构两大类，适配不同业务场景。

（1）单智能体：五层闭环架构（通用入门架构）

整体形成闭环运行链路：感知层 → 记忆层 → 决策层 → 执行层 → 交互层

感知层：负责采集外部业务数据、用户指令等信息；
记忆层：存储会话上下文、业务知识库、历史运行数据；
决策层：系统核心中枢，完成任务理解、逻辑推理、行动规划；
执行层：根据决策结果调用工具、接口，落地具体业务操作；
交互层：向用户或外部系统反馈执行结果，并将交互数据回传至记忆层。

（2）多智能体：四层协同架构（复杂业务场景专用）

架构组成：主控 Agent + 功能 Agent + 通信层 + 环境层

主控 Agent：全局调度中心，负责任务拆解、分配、冲突协调、结果汇总；
功能 Agent：专项执行单元，各司其职完成细分业务任务；
通信层：实现多个智能体之间的数据、指令交互；
环境层：底层业务底座，包含 ERP 系统、数据库、第三方业务系统等。

3.3 智能体关键技术

六大核心支撑技术，共同保障智能体稳定运行：

大语言模型（LLM）：智能体的核心 "大脑"，负责语义理解、指令解析、逻辑推理，配套技术包含提示工程、领域微调等；
感知与信息采集：通过接口、数据库、文档解析等方式，主动采集多系统业务数据；
决策与推理：包含规则推理、思维链、任务拆解、动态路径规划等核心能力；
记忆与知识库：分为短期会话记忆、长期业务知识库，向量数据库是知识检索的核心载体；
工具调用与执行：调用系统命令、RPA、第三方 API、数据工具，将决策转化为实际业务操作；
多智能体协同：包含通信协议、任务调度、冲突消解、结果融合，支撑多主体分工协作。
