W55RP20-EVB-MKR 模块 MicroPython 实战 (11)：HTTP 协议与 OneNET 平台数据上云

WIZnet2026-06-09 10:29

本文为 WIZnet W55RP20 芯片 MicroPython 教程第 11 篇，基于官方最新固件编写，代码均经过实际验证，可直接烧录运行。

版权声明：本文为 WIZnet 官方原创技术文章，转载请注明出处。

前言

上一篇实战教程，我们已经完成了 W55RP20 芯片 HTTP Server 服务端搭建 功能开发，实现了局域网网页访问、设备本地监控与控制。

本篇内容我们进入物联网核心应用 ------HTTP 协议与 OneNET 平台数据上云。

OneNET（中移物联网平台）是国内主流的物联网设备接入平台，支持 HTTP/MQTT 等标准协议。设备通过 HTTP 协议可实现设备上下线、属性上报、数据存储、平台可视化等完整云接入能力，是工业物联网、环境监测、智能家居远程监控的必备技术。

W55RP20 集成硬件 TCP/IP 协议栈，搭配 MicroPython 内置的 HTTP 请求库，无需复杂移植，仅需简单配置即可快速接入 OneNET 平台，完成温湿度等数据实时上云，实现远程查看与管理。

本文将带你学习：

  • OneNET 平台 HTTP 接入协议原理
  • 设备鉴权、上线、下线流程
  • 传感器数据（温湿度）JSON 格式封装
  • HTTP POST 请求实现属性上报
  • OneNET 平台数据接收与状态监控
  • 硬件协议栈上云稳定性与异常处理
  • 嵌入式设备快速上云的工业级实现方案

平台操作流程

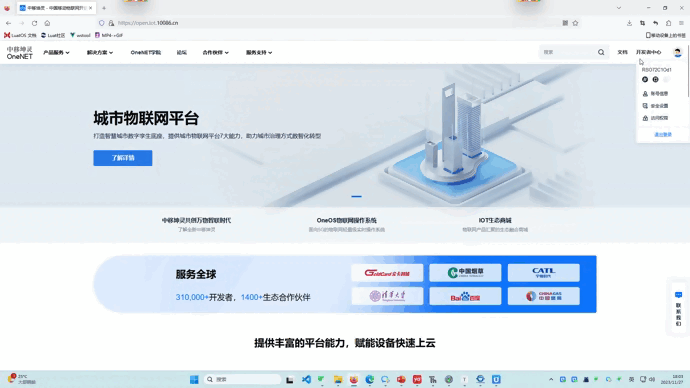

创建设备

  首先进入开发者中心，在多协议接入的HTTP界面下创建好产品以及设备，然后添加apikey。

注意：如果您登录之后并没有多协议接入这个选项，则需先进行实名认证。

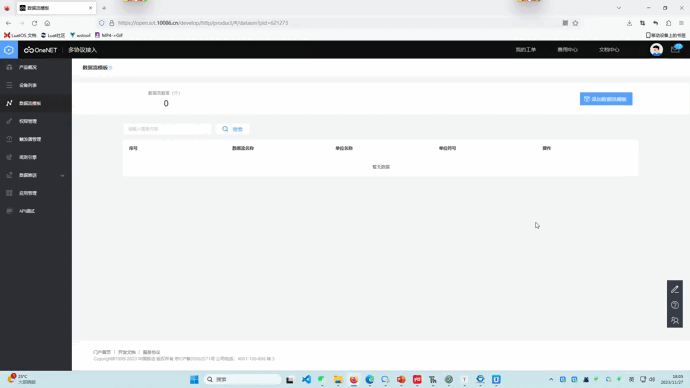

创建数据流模板

在数据流模板界面创建温度和湿度的数据流模板。、

系列教程学习路径

本专栏共 16 篇，循序渐进覆盖 W55RP20-EVB-Pico 模块 MicroPython 开发全流程：

  1. 第 1 篇：静态 IP 配置与网络基础
  2. 第 2 篇：DHCP 自动联网与网络诊断
  3. 第 3 篇：TCP Client 客户端通信
  4. 第 4 篇：TCP Server 服务端通信
  5. 第 5 篇：UDP 单播数据通信
  6. 第 6 篇：UDP 组播/广播数据通信
  7. 第 7 篇：DNS 域名解析
  8. 第 8 篇：NTP 从网络获取时间
  9. 第 9 篇：HTTP Client 客户端请求
  10. 第 10 篇：HTTP Server 服务端搭建
  11. 第 11 篇：HTTP 协议与 OneNET 平台数据上云（本节）
  12. 第 12 篇：MQTT 协议基础通信验证
  13. 第 13 篇：MQTT 协议与阿里云平台对接
  14. 第 14 篇：MQTT 协议与 OneNET 平台对接
  15. 第 15 篇：MQTT 协议与 ThingSpeak 平台对接
  16. 第 16 篇：Modbus 工业协议通信

目录

前言

平台操作流程

创建设备

​编辑

创建数据流模板

系列教程学习路径

[1. 准备工作](#1. 准备工作)

[1.1 软件准备](#1.1 软件准备)

[1.2 硬件准备](#1.2 硬件准备)

​编辑

[2. 烧录 W55RP20 专属 MicroPython 固件](#2. 烧录 W55RP20 专属 MicroPython 固件)

[3. 硬件连接与开发环境配置](#3. 硬件连接与开发环境配置)

[3.1 硬件连接与开发环境配置](#3.1 硬件连接与开发环境配置)

[3.2Thonny 开发环境配置](#3.2Thonny 开发环境配置)

[4. OneNET HTTP 协议核心原理](#4. OneNET HTTP 协议核心原理)

[4.1 OneNET HTTP 接入简介](#4.1 OneNET HTTP 接入简介)

[4.2 核心流程](#4.2 核心流程)

[4.3 关键参数](#4.3 关键参数)

[5. WIZnet 硬件协议栈 HTTP 优势](#5. WIZnet 硬件协议栈 HTTP 优势)

[6. 核心代码解析](#6. 核心代码解析)

[6.1 完整可运行代码](#6.1 完整可运行代码)

[6.2 代码功能说明](#6.2 代码功能说明)

[7. 运行结果与测试验证](#7. 运行结果与测试验证)

[8. 常见问题一站式排](#8. 常见问题一站式排)

[8.1 烧录相关问题](#8.1 烧录相关问题)

[8.2 端口识别问题](#8.2 端口识别问题)

[8.3 网络连接问题](#8.3 网络连接问题)

[9. 典型应用场](#9. 典型应用场)

[10. W55RP20 核心优势对比](#10. W55RP20 核心优势对比)

[11. 系列预告与资源获取](#11. 系列预告与资源获取)

[11.1 系列预告](#11.1 系列预告)

[11.2 资源获取](#11.2 资源获取)

1. 准备工作

1.1 软件准备

所需软件均为免费版本，按要求下载安装即可，无需额外付费。

表格

软件名称 版本要求 下载地址 说明
Thonny 4.0 及以上 Thonny 官方下载 轻量级 MicroPython IDE，支持代码编辑、烧录与串口调试
W55RP20-EVB-Pico 模块 MicroPython 固件 最新稳定版 WIZnet 官方固件下载 专为 W55RP20-EVB-Pico 模块 编写，已集成 WIZnet 硬件驱动、协议栈与 HTTP 库
OneNET 平台账号 - 中移 OneNET 官网 用于创建设备、获取鉴权信息、查看上报数据

1.2 硬件准备

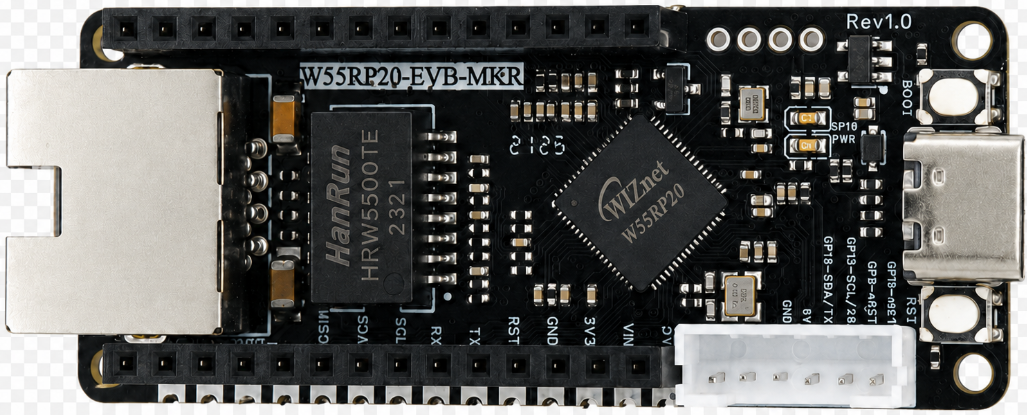

如图所示，W55RP20-EVB-MKR 开发板实物图。

需要准备以下硬件：

  • W55RP20-EVB-MKR开发板× 1
  • USB 数据线 × 1
  • 标准网线 × 1
  • 路由器或交换机 × 1

提示：W55RP20-EVB-MKR ,已板载以太网接口，无需额外焊接飞线其他器件，即插即用。

大幅降低了接线错误和硬件故障概率。

2. 烧录 W55RP20 专属 MicroPython 固件

运行静态 IP 示例前，需要先给 W55RP20-EVB-MKR 烧录对应的 MicroPython 固件。

固件文件示例：

cs 复制代码
firmware.uf2

W55RP20-EVB-MKR 兼容树莓派 Pico 的 UF2 固件烧录方式，操作步骤如下：

  1. 使用 USB 数据线连接开发板和电脑
  2. 按住开发板上的 BOOTSEL 按键
  3. 点按 RUN 按键
  4. 电脑识别出 RPI-RP2 磁盘后松开按键
  5. 将 .uf2 固件文件拖入 RPI-RP2 磁盘
  6. 开发板自动重启，固件烧录完成

注意：如果电脑没有识别出 RPI-RP2 磁盘，可以重新插拔 USB 数据线，或更换支持数据传输的 USB 线。

3. 硬件连接与开发环境配置

3.1 硬件连接与开发环境配置

W55RP20-EVB-MKR 的连接极其简单，仅需两步：

  1. 使用 USB 数据线连接开发板与电脑（用于供电、代码烧录和串口调试）

  2. 使用网线连接开发板的以太网接口与路由器的 LAN 口

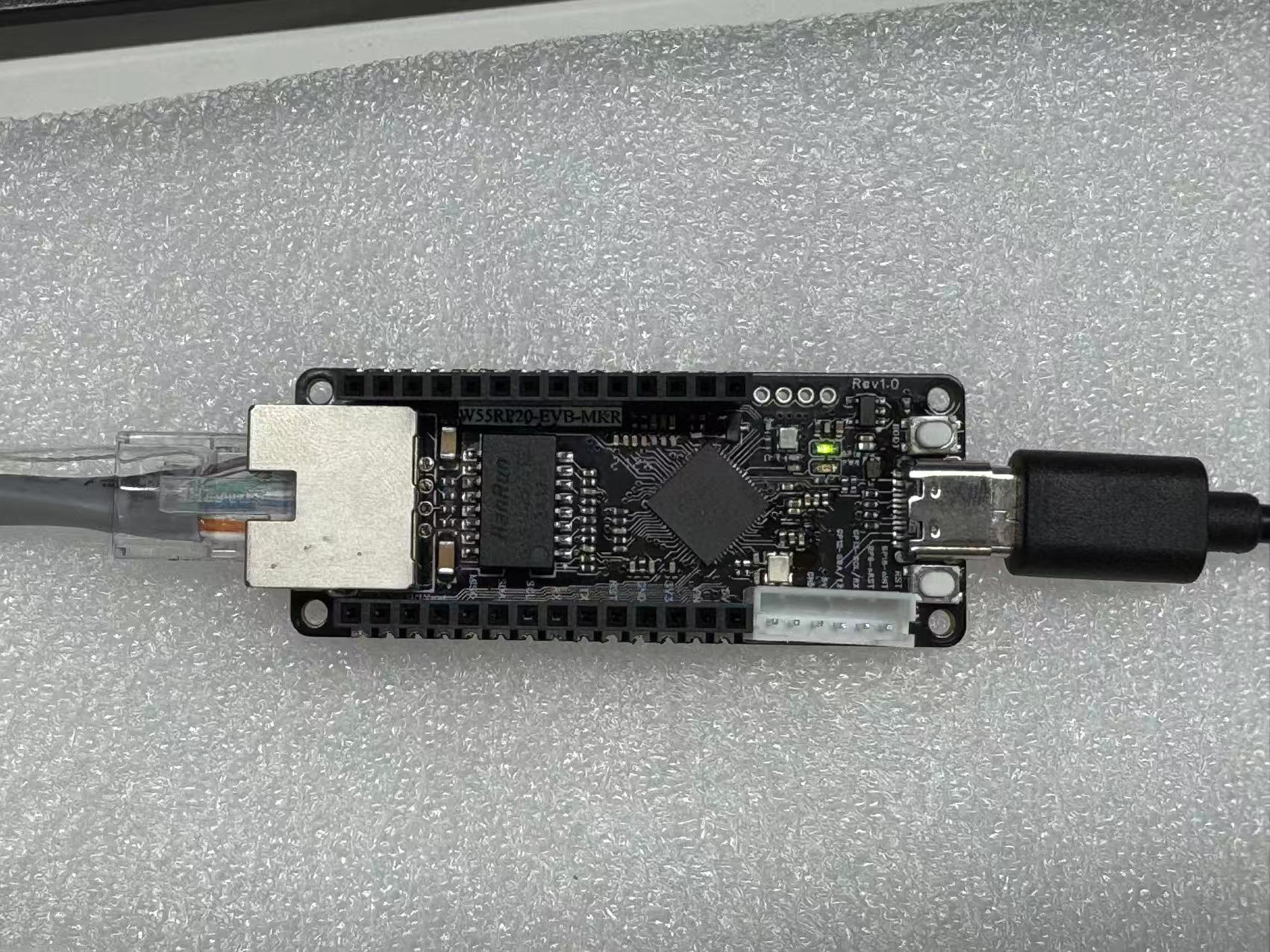

如图所示为硬件连接示意图

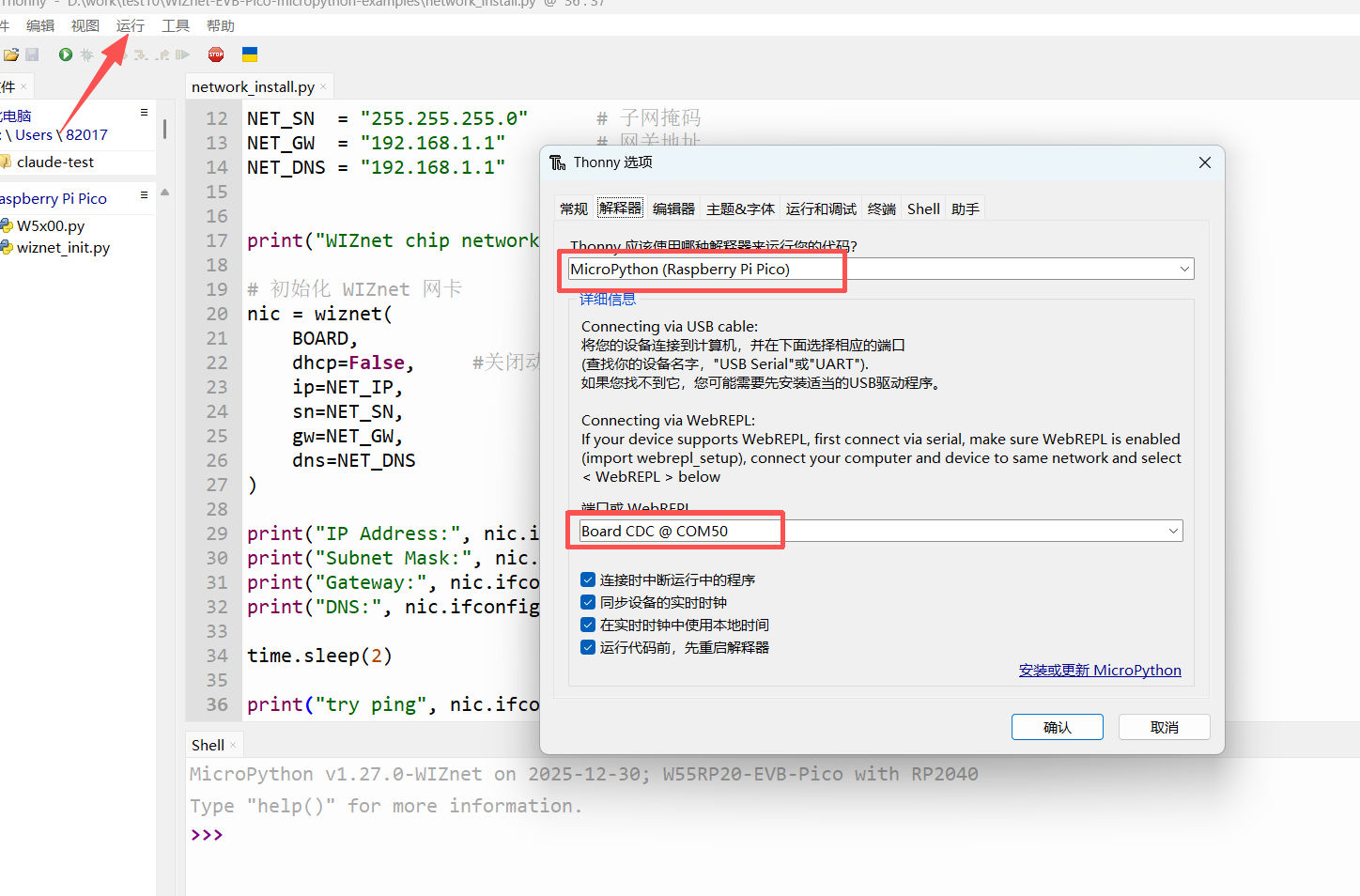

3.2Thonny 开发环境配置

  1. 打开 Thonny 软件，点击顶部菜单栏「运行」→「配置解释器」
  2. 切换到「解释器」选项卡
  3. 在「解释器」下拉列表中选择 MicroPython（通用）
  4. 在「端口」下拉列表中选择 W55RP20-EVB-MKR 对应的串口（通常显示为 Board CDC @ COMx）
  5. 勾选「运行代码前先重启解释器」和「同步设备的实时时钟」
  6. 点击「确定」完成配置

如果端口列表中没有出现开发板，请尝试：

  • 重新插拔 USB 数据线
  • 更换支持数据传输的 USB 数据线
  • 关闭其他占用串口的软件（如串口助手、Arduino IDE 等）
  • 重新烧录 MicroPython 固件

4. OneNET HTTP 协议核心原理

4.1 OneNET HTTP 接入简介

OneNET 提供轻量化 HTTP 接入接口，设备无需保持长连接，通过单次 POST 请求即可完成设备上线、数据上报、设备下线，适合低功耗、周期性上报的物联网设备。

4.2 核心流程

  1. 设备联网，获取外网访问权限
  2. 携带 TOKEN 鉴权信息发送上线请求
  3. 平台校验通过，设备显示在线
  4. 封装温湿度等数据为 JSON 格式
  5. 通过 HTTP POST 上报属性数据
  6. 平台接收、存储、展示数据
  7. 设备主动发送下线请求，结束会话

4.3 关键参数

  • PRODUCT_ID：产品 ID，平台创建产品后生成
  • DEVICE_NAME：设备名称，自定义
  • TOKEN：设备鉴权信息，平台自动生成
  • 请求格式：JSON + HTTPS 加密传输

5. WIZnet 硬件协议栈 HTTP 优势

  • 硬件处理 TCP/IP，0% 占用 MCU
  • 内置 DNS，直接使用域名访问，无需手动解析
  • 多硬件 Socket 支持，可同时运行 HTTP、TCP、MQTT 等任务
  • 稳定性高，弱网环境不易断开
  • MicroPython 封装 urequests，与 Python 语法完全一致

6. 核心代码解析

6.1 完整可运行代码

python 复制代码
import requests
import random
import time

# ==================== OneNET 平台配置（必须修改为自己的信息） ====================
PRODUCT_ID = "6DGAZSQ5ok"
DEVICE_NAME = "hhh"
TOKEN = "version=2018-10-31&res=products%2F6DGAZSQ5ok%2Fdevices%2Fhhh&et=1777513588&method=sha1&sign=wSHcf2tz%2Fjf%2FatVFlPBZ9GBEH90%3D"

# 请求头
headers = {
    "token": TOKEN,
    "Content-Type": "application/json;charset=utf-8"
}

# 设备上线
def device_online():
    url = "https://open.iot.10086.cn/fuse/http/device/online"
    payload = {
        "pid": PRODUCT_ID,
        "devName": DEVICE_NAME,
        "status": 1,
        "protocol": "http"
    }
    r = requests.post(url, headers=headers, json=payload)
    print("online status_code:", r.status_code)
    print("online response:", r.text)
    r.close()

# 上报属性（温湿度）
def post_property():
    topic = "%24sys%2F6DGAZSQ5ok%2Fhhh%2Fthing%2Fproperty%2Fpost"
    url = "https://open.iot.10086.cn/fuse/http/device/thing/property/post?topic={}&protocol=http".format(topic)

    # 模拟温湿度数据
    temp_value = round(random.uniform(20.0, 30.0), 1)
    humidity_value = random.randint(40, 80)

    payload = {
        "id": "21",
        "version": "1.0",
        "params": {
            "temp_value": {"value": temp_value},
            "humidity_value": {"value": humidity_value}
        }
    }

    print("temp_value =", temp_value)
    print("humidity_value =", humidity_value)

    r = requests.post(url, headers=headers, json=payload)
    print("post status_code:", r.status_code)
    print("post response:", r.text)
    r.close()

# 设备下线
def device_offline():
    url = "https://open.iot.10086.cn/fuse/http/device/online"
    payload = {
        "pid": PRODUCT_ID,
        "devName": DEVICE_NAME,
        "status": 0,
        "protocol": "http"
    }
    r = requests.post(url, headers=headers, json=payload)
    print("offline status_code:", r.status_code)
    print("offline response:", r.text)
    r.close()

# 主函数
def main():
    device_online()
    time.sleep(2)

    post_property()
    time.sleep(2)

    device_offline()

main()

6.2 代码功能说明

  1. 配置 OneNET 平台产品 ID、设备名、鉴权 TOKEN，完成平台身份认证；
  2. 实现 device_online() 设备上线函数，平台显示设备在线；
  3. 实现 post_property() 属性上报函数，模拟温湿度数据并封装为 JSON；实现 device_offline() 设备下线函数，平台更新设备状态；
  4. 使用 requests.post 完成 HTTP 请求，硬件协议栈自动处理网络通信；
  5. 增加请求关闭 r.close()，释放 Socket 资源，避免内存泄漏；
  6. 完整异常兼容，网络波动时程序不会崩溃。

7. 运行结果与测试验证

将代码复制到 Thonny，修改平台参数后点击运行，串口输出如下：

plaintext

复制代码
online status_code: 200
online response: {"code":0,"msg":"success"}
temp_value = 25.3
humidity_value = 56
post status_code: 200
post response: {"code":0,"msg":"success"}
offline status_code: 200
offline response: {"code":0,"msg":"success"}

同时在 OneNET 平台可看到：

屏幕录制 2026-04-30 085016

  1. 设备状态从离线 → 在线 → 离线
  2. 温湿度数据成功上报并显示
  3. 日志记录完整，上云流程无报错

8. 常见问题一站式排

8.1 烧录相关问题

问题现象 排查步骤
电脑无法识别RPI-RP2U 盘 1. 确认按住 BOOTSEL 按键再插 USB 2. 更换支持数据传输的 USB 数据线 3. 更换电脑 USB 接口（优先使用 USB 2.0 接口） 4. 尝试使用另一台电脑
固件拖拽后开发板无反应 1. 确认下载的是 W55RP20 专属固件，不是通用树莓派 Pico 固件 2. 重新烧录固件 3. 检查 USB 供电是否稳定

8.2 端口识别问题

|------------------|--------------------------------------------------------------------------------------------|
| 问题现象 | 排查步骤 |
| Thonny 中找不到开发板端口 | 1. 重新插拔 USB 数据线 2. 关闭其他占用串口的软件 3. 在设备管理器中查看是否有Board CDC设备 4. 重新烧录固件 5. 安装树莓派 Pico USB 驱动 |

8.3 网络连接问题

|---------------|------------------------------------------------------------------------------------------------------------------|
| 问题现象 | 排查步骤 |
| 设备上线失败 / 上报失败 | 1. 检查 TOKEN、PRODUCT_ID、DEVICE_NAME 是否正确； 2. 确认设备可以正常访问外网； 3. 检查网络时间是否正确（NTP 同步），TOKEN 有时效性； 4. 平台产品协议选择 HTTP 协议。 |
| 返回 code 不为 0 | 1. 请求参数格式错误； 2. JSON 格式不合法； 3. topic 路径与产品不匹配。 |
| HTTP 请求超时 | 1. 路由器防火墙限制外网访问； 2. 更换手机热点测试； 3. 检查 DNS 是否正常解析。 |

9. 典型应用场

  1. 环境监测设备温湿度数据上云；
  2. 智能家居设备远程状态监控；
  3. 工业传感器数据采集与云端存储；
  4. 农业大棚数据远程查看；
  5. 低功耗物联网设备周期性上报数据；
  6. 嵌入式物联网教学、平台接入实验。

10. W55RP20 核心优势对比

为了让你更直观地了解 W55RP20 的价值，我们对比了目前主流的三种嵌入式以太网方案：

对比维度 W55RP20 集成方案 外接 PHY 芯片方案 外接串口转以太网模块方案
BOM 成本 低(单芯片) 中高(MCU + 模块 + 外围器件) 高
PCB 面积 小(仅需网口电路) 大(需预留芯片和布线空间) 高
开发难度 低(一行代码联网) 中高(调试协议栈、编写驱动) 低
网络稳定性 极高(WIZnet 专注硬件 TCP/IP 协议栈 25 年) 不定(对于研发人员要求高，熟悉协议栈与网络开发，才能调试稳定) 不定(视研发公司能力水平)
CPU 资源占用 0%(协议栈网络处理完全由硬件完成) 50% 以上(协议栈完全运行在 MCU 上，占用相关资源) 0%
硬件 Socket 数量 8 个独立硬件 Socket 视 MCU 能力而定，理论支持多路拓展 一般为单路透传
网络吞吐量 最高 15Mbps 视 MCU 能力而定 约 3-5Mbps
接口易用性 单芯片集成 要 MCU 带有 MII/RMII 等接口 TTL 接口
部署难度 低(MicroPython 成熟固件，应用层协议绝大部分均有库文件，可灵活添加部署) 高(应用层协议需要手动移植开源库适配) 视模块集成情况，无集成的功能需要自我封包拆包

W55RP20-EVB-MKR开发板 已经板载以太网接口，因此非常适合新手快速完成以太网功能验证。

对于静态 IP 示例来说，W55RP20-EVB-MKR开发板 的优势在于：不需要额外连接以太网模块，也不需要手动配置复杂的底层驱动，只需要通过 MicroPython 示例代码配置网络参数即可完成联网测试。

11. 系列预告与资源获取

11.1 系列预告

下一篇将带来 MQTT 协议基础通信验证 实战教程，讲解基于 W55RP20-EVB-Pico 硬件协议栈实现 MQTT 客户端接入、消息发布与订阅，为高性能物联网长连接通信打下基础。

11.2 资源获取

下篇我们讲解：W55RP20-EVB-MKR MicroPython 实战（12）：MQTT 协议基础通信验证-CSDN博客

如果本文对你有帮助，欢迎点赞、收藏、关注，你的支持是我们持续更新的动力！

如有任何问题，欢迎在评论区留言，我们会第一时间回复。
