51 单片机-LED 点灯程序

Hello程序描述

51 单片机 LED 点灯程序是嵌入式开发最基础的入门实验，被称为单片机的 "Hello World"，核心功能是控制单片机 I/O 口输出高低电平，驱动 LED 灯实现循环闪烁，用于验证硬件电路、开发环境和程序下载功能是否正常。程序适配 STC89C52、AT89C51 等通用 51 内核单片机，仅需最小系统和一个 LED 外设即可运行。

硬件原理：将 LED 正极通过 220Ω 限流电阻连接单片机 P1.0 引脚，负极接地，当引脚输出低电平 时，LED 形成回路点亮；输出高电平时，LED 熄灭。程序通过控制引脚电平翻转，配合软件延时实现闪烁效果。

程序流程：主函数为无限循环结构，循环执行 "点亮 LED→延时→熄灭 LED→延时"。延时函数采用嵌套循环实现，利用单片机指令执行周期产生精准的毫秒级延时，避免使用复杂定时器，降低入门难度。代码仅操作通用 I/O 口寄存器，无中断、串口等复杂配置，逻辑简单易懂。

该程序是 51 单片机学习的起点，能让初学者直观理解单片机 I/O 口控制原理、寄存器操作、程序执行流程和硬件交互逻辑，为后续按键输入、外设驱动等学习打下坚实基础。硬件连接简单、代码精简易懂，是所有单片机初学者的必做实验。

工具准备

1、编码工具：keill c51

2、仿真平台：proteus8.17

3、动图录制：gif123

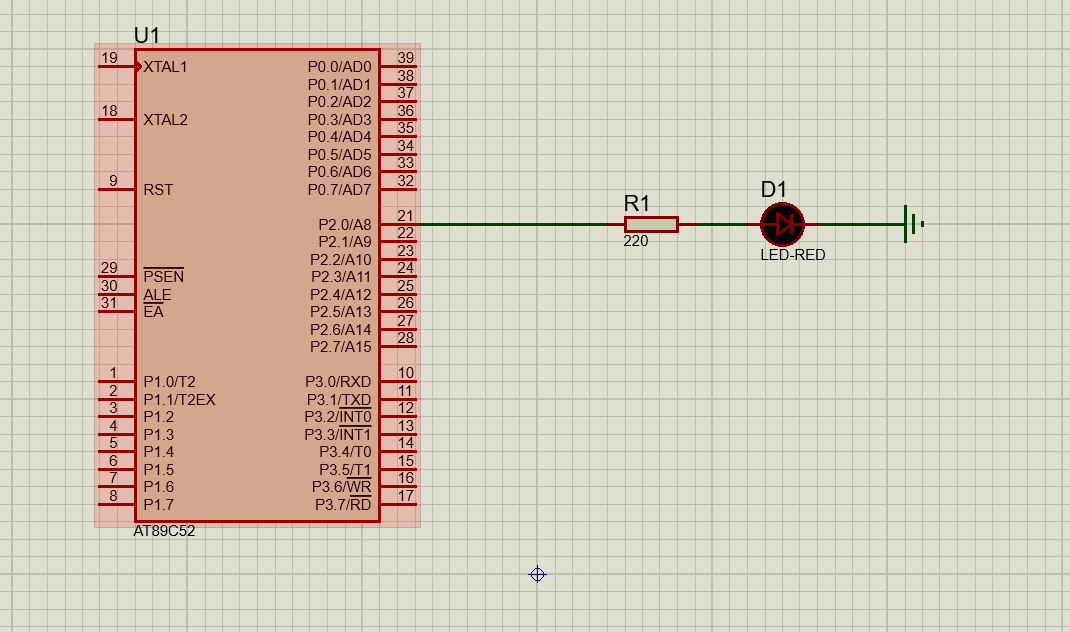

仿真电路图：

程序实现

cpp 复制代码

/*************************************************
* 51单片机LED闪烁程序（适配你当前的Proteus电路）
* 硬件：LED接 P2.0，串联220Ω电阻，接电源正极
* 晶振：11.0592MHz（仿真中AT89C52默认）
*************************************************/
#include <reg52.h>

// 引脚定义（电路里是P2.0，所以这里用P2^0）
sbit LED = P2^0;

// 更稳定的延时函数（仿真中效果更可靠）
void Delay_ms(unsigned int ms)
{
    unsigned int i, j;
    for(i = ms; i > 0; i--)
        for(j = 110; j > 0; j--);
}

void main(void)
{
    while(1)
    {
        LED = 0;   // 低电平点亮LED
        Delay_ms(1000); // 亮500ms

        LED = 1;   // 高电平熄灭LED
        Delay_ms(1000); // 灭500ms
    }
}

预期现象：

led小灯会一秒钟亮起，一秒后熄灭

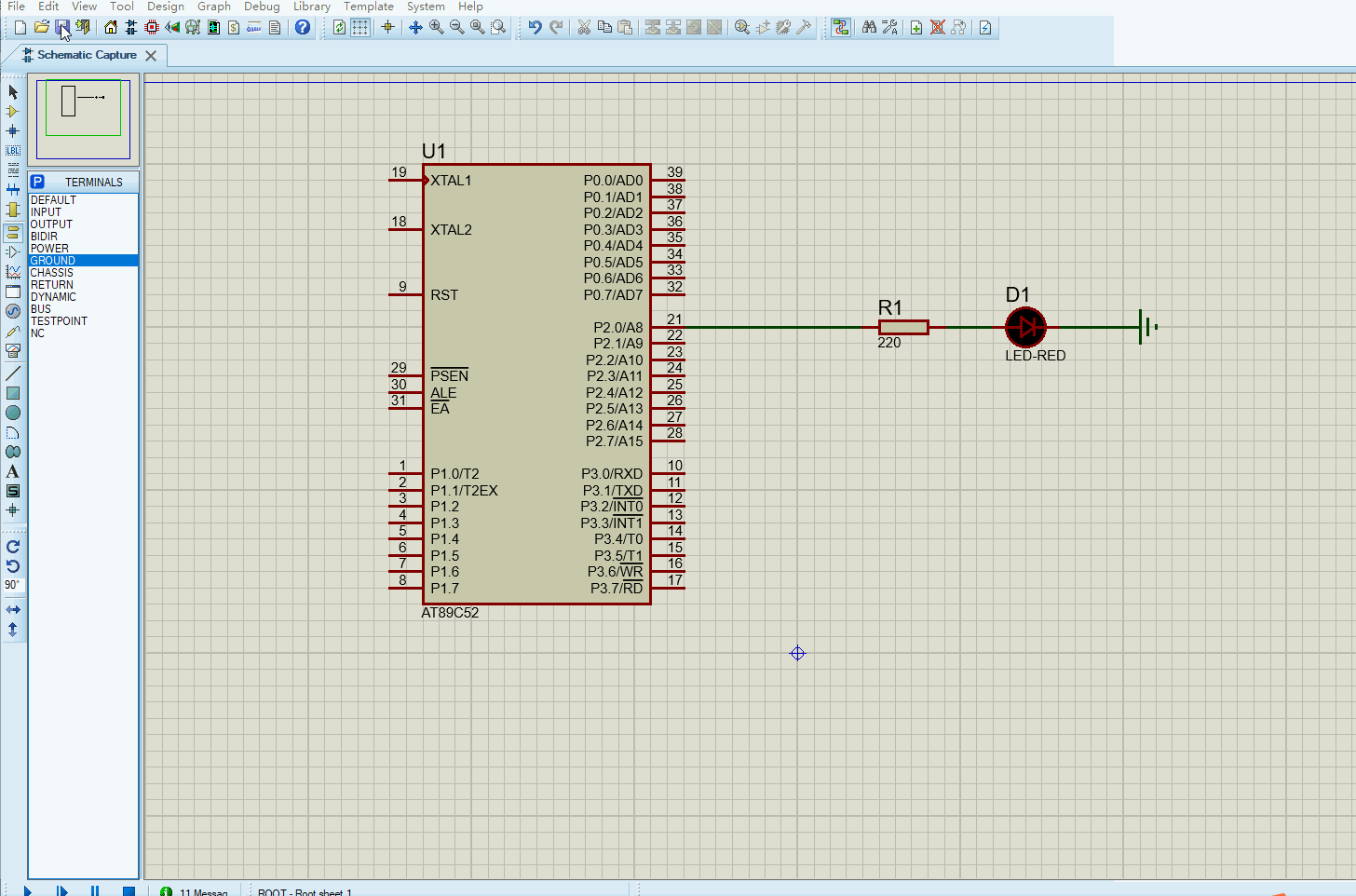

测试现象：

总结

核心原理：控制单片机 I/O 口高低电平驱动 LED 亮灭，低电平点亮、高电平熄灭；
代码结构：包含引脚定义、延时函数、主循环，无复杂语法，入门零门槛；
学习价值：掌握 51 单片机最基础的寄存器操作和硬件控制逻辑，是嵌入式开发的第一步。
