基于FPGA的激光器多通道数据采集与波形控制系统设计

基于 FPGA 的激光器多通道数据采集与波形控制系统设计

摘要

针对激光设备在工业加工、光学检测、科研实验等场景下，多路信号同步采集、高精度模拟波形输出、高速数据传输的实际需求，本文设计一款以 AMD Artix-7 系列 FPGA 为核心的专用测控板卡。系统集成 8 通道同步模拟采集、4 通道独立任意波形输出功能，输入输出电压范围均为 - 5V~+5V，ADC/DAC 分辨率达 12 位及以上，单通道采样 / 更新速率不低于 10ksps，八通道采样同步精度优于 0.1μs。板卡搭载 USB3.0 高速通信接口并向下兼容 USB2.0，搭配配套 Windows 可视化上位机软件，可实现参数配置、波形显示、数据存储、自定义波形加载等全功能。硬件采用外部精密基准源与抗混叠滤波电路，有效抑制温漂与噪声，整体板卡尺寸控制在 10cm×10cm 以内，具备体积小巧、稳定性强、拓展灵活、可定制化程度高等特点。该系统可广泛应用于激光加工、激光检测、光学实验、激光医疗等领域，能够为各类激光设备提供一站式信号采集与运动 / 功率测控解决方案，同时支持根据现场工况进行软硬件个性化定制开发。

关键词：FPGA；Artix-7；激光器；多通道采集；任意波形输出；USB3.0；同步采集

一、引言

随着激光技术不断向高精度、高速度、智能化、集成化方向发展，激光打标、激光切割、激光焊接、激光精密检测、超快激光实验等设备，对前端信号测控单元提出了更高要求。传统分立采集模块、普通工控采集卡存在通道同步性差、波形输出单一、传输速率不足、体积偏大、无法适配激光设备专用工况等问题，难以满足现代化激光设备的使用需求。

激光设备运行过程中，需要实时采集激光功率、光电反馈、振镜位置、温度、供电电压、光路状态等多路模拟信号，同时需要输出多路可控波形，驱动声光调制器、扫描振镜、激光电源等执行部件，对通道同步性、信号精度、波形灵活性、数据实时性均有严苛标准。基于此，本文采用 AMD Artix-7 FPGA 作为主控核心，结合外置高精度 ADC、DAC、精密电压基准、模拟滤波电路，设计一体化激光器专用数据采集与波形控制系统。

本方案摒弃通用采集卡的冗余功能，完全针对激光行业工况做定向优化，软硬件架构预留充足定制空间，可根据客户不同设备、不同使用场景完成功能迭代、通道拓展、参数调整、接口改造等定制服务。有相关板卡定制、功能改造、系统配套开发需求的行业同仁，若有项目合作、方案定制意向，可通过专属沟通渠道对接：前三位为一八五，请研究本文章产品描述，中间四位为零零三六，末尾三位为八九二八，详谈定制方案。

二、系统总体方案设计

2.1****设计指标与功能要求

结合激光设备实际应用场景，本系统核心技术指标如下：

1. 模拟输入：8 路通道，电压范围 - 5V~+5V，单通道采样率≥10ksps，ADC 分辨率≥12bit，八通道同步采集精度＜0.1μs；
2. 模拟输出：4 路独立通道，电压范围 - 5V~+5V，DAC 分辨率≥12bit，单通道更新率≥10ksps，支持正弦波、方波、三角波、直流、自定义波形输出；
3. 模拟前端：每路输入配置抗混叠滤波器，截止频率＜200kHz；
4. 基准电路：采用 REF5050 外部精密 5V 基准源，温漂＜10ppm/℃，噪声＜10uVpp；
5. 通信接口：USB3.0（Type-B/Type-C 可选），兼容 USB2.0，仅负责数据通信，不对外供电；
6. 供电方式：外部 + 5V 直流供电；
7. 工作环境：工作温度 0℃~40℃；
8. 结构尺寸：板卡最大尺寸 10cm×10cm，小型化设计适配设备内嵌安装；
9. 辅助功能：板载 LED 状态指示灯，区分电源、通信、采集状态；FPGA 内置缓存，应对传输拥堵，具备缓存溢出标志，正常通信下无数据丢包。

系统整体分为硬件板卡、 FPGA 逻辑单元、 Windows 上位机软件三大部分，三者协同完成信号采集、波形生成、数据传输、人机交互全流程工作。

2.2****整体架构

系统硬件以 AMD Artix-7 FPGA 为控制核心，外围电路分为模拟采集单元、模拟输出单元、基准源电路、滤波电路、USB 通信电路、电源电路、状态指示电路七大模块。

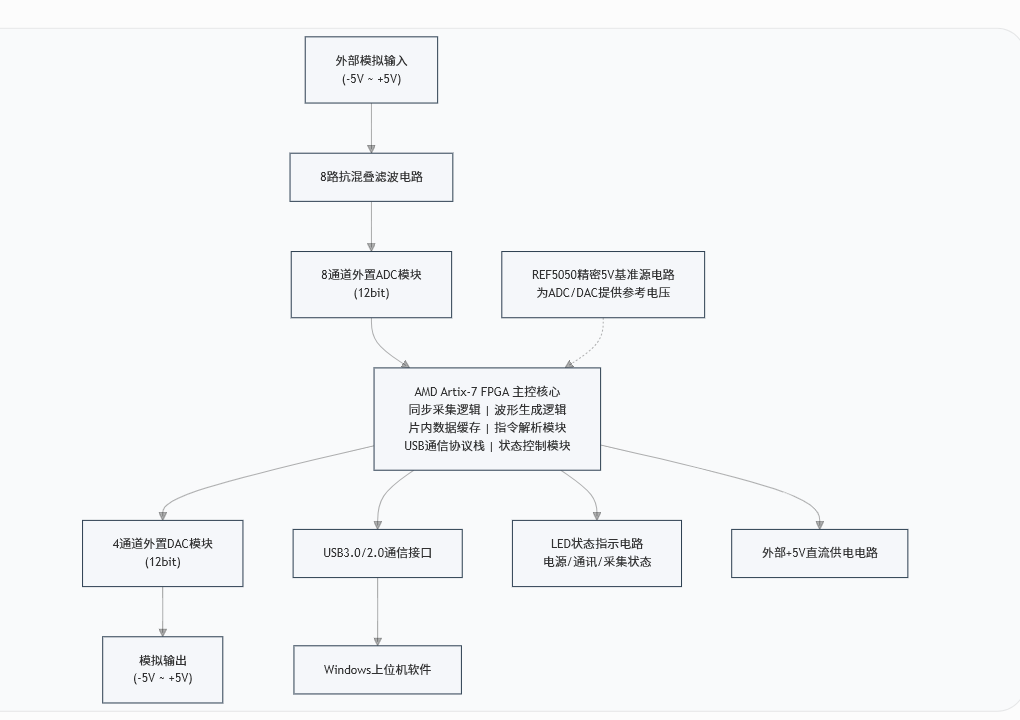

硬件整体架构如下图 1 所示，整体采用"核心FPGA+外设功能模块"的分层硬件架构，架构清晰、功能分区明确，便于理解系统硬件工作逻辑：主控FPGA芯片为核心中枢，分别挂载前端模拟采集电路、后端模拟输出电路、精密基准源电路、USB高速通信电路、稳压供电电路与状态指示电路，各模块独立工作、协同联动，有效实现信号采集、波形输出、数据传输全功能闭环。

FPGA 逻辑负责 ADC 时序驱动、多通道同步控制、DAC 波形数据解析、片内数据缓存、USB 协议解析、指令交互、状态反馈；上位机软件作为人机交互终端，实现波形可视化、参数配置、文件读写、状态监测、指令下发等功能。整体架构分层清晰，模块化设计便于后期功能修改与定制升级。

三、硬件电路详细设计

3.1****核心主控单元

主控芯片选用 AMD Artix-7 系列 FPGA，该系列芯片具备资源充足、功耗低、时序性能稳定、性价比高的优势，完全满足多路 ADC/DAC 时序驱动、高速数据缓存、USB 数据交互的运算需求。FPGA 作为整个板卡的逻辑中枢，统一管控所有模拟通道、接口与外设，保障多通道同步时序的精准性。

3.2****模拟采集电路设计

系统配置 8 路独立模拟输入通道，信号范围 - 5V~+5V。为避免高频信号产生混叠失真，每一路模拟输入端均设计无源 + 有源组合式抗混叠滤波器，严格控制滤波截止频率低于 200kHz。

采集部分采用外置 12 位及以上高速 ADC 芯片，所有 ADC 共用同一时钟与同步触发信号，以此保证 8 路通道采样同步精度小于 0.1μs。所有模拟电路统一接入 REF5050 精密 5V 基准源，该基准源温漂、噪声指标优异，从硬件层面保障模拟信号采集的精度与稳定性，适配激光设备微弱信号、高精度信号的采集场景。

3.3****模拟输出电路设计

4 路模拟输出通道与采集通道完全电气独立，互不干扰，采用外置 12 位 DAC 芯片实现数模转换，输出电压范围 - 5V~+5V。DAC 由 FPGA 实时下发波形数据，支持连续波形输出与定点电平输出，单通道最高更新速率不低于 10ksps，速率可通过上位机灵活配置。电路搭配信号调理电路，保证输出波形边沿平滑、幅值稳定，可直接驱动激光振镜、声光调制器、激光功率控制器等执行器件。

3.4****基准源与电源电路

系统采用外部 REF5050 精密电压基准为 ADC、DAC 提供 5V 参考电压，实测温漂＜10ppm/℃，输出噪声＜10uVpp，有效解决普通基准源温漂大、噪声高导致的信号失真问题。

板卡采用外部 + 5V 直流独立供电，USB 接口仅用于数据通信，不参与供电，规避 USB 供电不稳定对模拟信号造成的干扰。同时设计多级滤波、稳压电路，对板内数字电路、模拟电路进行分区供电，实现数模隔离，进一步提升系统抗干扰能力。

3.5****通信、指示与结构设计

通信电路采用 USB3.0 方案，硬件兼容 USB2.0 模式，接口可选 Type-B 或 Type-C，满足不同设备接线需求，可实现大数据量采集数据高速上传、波形参数实时下发。

板卡搭载三色 LED 指示灯，分别对应电源状态、USB 通信状态、数据采集状态，现场运维可直观判断设备运行工况。PCB 采用高密度布局布线，严格控制整体尺寸在 10cm×10cm 以内，结构紧凑，可直接内嵌于激光整机设备内部，适配狭小安装空间。

**四、**FPGA 逻辑程序设计

FPGA 逻辑采用模块化编程思路，划分为 ADC 采集模块、DAC 波形输出模块、数据缓存模块、USB 通信模块、指令解析模块、状态控制模块六大单元。

1. 多通道同步采集模块：生成统一采样时钟与同步信号，驱动 8 路 ADC 不间断转换，采集到的原始数据实时写入片内缓存，严格保证通道同步时序；
2. DAC 波形输出模块：解析上位机下发的波形类型、频率、幅度、偏置等参数，同时读取自定义波形表数据，实时转换为 DAC 驱动时序，输出对应模拟波形；
3. 缓存管理模块：搭建大容量片内缓存，应对 USB 传输拥堵场景，缓存溢出时自动置位标志位并上传至上位机，杜绝正常通信下的数据丢包问题；
4. USB 通信模块：实现 FPGA 与上位机的双向数据交互，上传采集波形数据、设备状态，接收启停指令、配置参数、自定义波形数据；
5. 指令与状态模块：解析 "开始采集""停止采集" 等控制指令，同步驱动板载 LED 指示灯，实时反馈设备工作状态。

FPGA 逻辑代码架构灵活，通道数量、采样速率、通信协议、时序逻辑均可根据客户需求二次开发与定制。

**五、**Windows 上位机软件设计

基于 Windows 平台开发专用 GUI 可视化软件，界面简洁、操作便捷，适配工业现场使用习惯，核心功能如下：

1. 波形显示功能：支持 8 通道实时波形、单帧波形显示，可自由切换查看任意通道信号，直观观测激光设备运行波形状态；
2. 参数配置功能：可设置采样率、单通道采样点数，控制采集启停；针对输出通道，可选正弦波、方波、三角波、直流波形，自由配置频率、输出幅度、直流偏置，同时支持加载 CSV、TXT 格式自定义波形表文件；
3. 数据存储功能：将采集到的原始数据保存为 CSV 格式或二进制文件，便于后期数据分析、溯源、归档；
4. 状态监测功能：实时展示板卡连接状态、USB 通信状态、缓存溢出状态，及时预警异常工况。

上位机软件支持功能裁剪、界面定制、协议对接，可与客户现有上位机系统做二次集成开发。

六、系统测试与性能验证

完成硬件焊接、逻辑烧录、软件调试后，对系统各项指标进行全项测试：

1. 同步精度测试：8 通道同步采样误差实测＜0.1μs，满足激光设备多路信号同步采集要求；
2. 采样 / 输出速率测试：所有通道均可稳定运行在 10ksps 及以上速率，速率可向下灵活调节；
3. 信号精度测试：依托 REF5050 基准源，系统温漂、噪声均达标，模拟信号采集与输出线性度良好；
4. 传输稳定性测试：长时间连续采集、传输测试，USB 通信稳定，缓存机制工作正常，无数据丢包、数据错位现象；
5. 环境与结构测试：在 0℃~40℃温度区间内系统稳定运行，板卡尺寸符合小型化设计要求，可顺利嵌入各类激光设备。

测试结果表明，本系统各项技术指标均达到设计预期，运行稳定、抗干扰能力强，完全适配激光加工、激光检测、光学实验等主流应用场景。

七、应用场景与定制化服务说明

7.1****主要应用场景

1. 工业激光加工设备：激光打标机、激光切割机、激光焊接机、激光雕刻机，用于采集设备运行参数，控制振镜、激光电源、调制器；
2. 激光精密检测仪器：激光干涉仪、激光轮廓仪、激光光谱设备，完成光电信号采集与光源调制控制；
3. 科研光学实验平台：高校、科研院所超快激光、光纤激光实验系统，支持多路同步数据采集与任意波形输出，满足多样化实验需求；
4. 激光医疗设备：医用激光治疗仪、激光手术设备，实现信号监测与激光输出精准控制。

7.2****定制化开发服务

本套系统采用模块化设计，软硬件均具备极强的可定制性，可面向客户提供全流程定制开发服务：

1. 硬件定制：通道数量增减、电压量程修改、接口类型替换、板卡尺寸调整、供电方案改造、防护等级升级；
2. FPGA 逻辑定制：采样速率升级、同步精度优化、新增通信协议、特殊时序逻辑开发、功能模块增减；
3. 上位机定制：界面改版、功能裁剪、数据格式修改、对接客户现有软件、新增数据算法、报表导出功能；
4. 整体方案定制：根据客户整机设备工况，提供从原理图、PCB、固件到上位机的整套全新方案开发。

如果您有激光器采集卡、波形控制板卡、 FPGA 测控系统相关定制开发、方案改造、技术合作需求，可通过上述专属渠道对接，可提供方案评估、样机测试、技术对接等一站式服务。

八、总结

本文设计的基于 FPGA 的激光器多通道数据采集与波形控制系统，结合激光行业实际工况进行定向开发，集成多路同步采集、独立任意波形输出、高速 USB 传输、小型化硬件等优势，各项性能指标优异，运行稳定可靠。系统打破通用采集卡的局限性，针对性解决激光设备信号测控的痛点问题，同时依托模块化架构，可快速响应客户各类个性化定制需求。

目前该方案已形成成熟软硬件体系，可直接落地应用，也可基于现有架构快速迭代开发新品。未来可在此基础上拓展更高采样速率、更多通道、无线传输、闭环控制等功能，进一步拓宽应用范围，为激光行业各类设备提供高性能、高性价比的测控解决方案。
