描述
LD3092 是一款可编程两端电流源。它仅需两个电阻器来设定一个 0.5mA 至 200mA 的输出电流。众多的模拟方法适合于对输出电流进行主动编程。LD3092 可在未使用输入和输出电容器的情况下实现稳定，并提供了高 DC 和 AC 阻抗。此特点使得该器件能够在本质安全应用中运作。
这款器件的 SET 引脚具有 1% 初始准确度和低温度系数。电流调节性能优于 10ppm/V (在 1.5V 至 40V 的电压范围)。
LD3092 能够在一种两端电流源配置中运作 (与信号线串联)。它非常适合用来驱动传感器、远程电源，并作为一个用于局部电源的精准电流限制器。

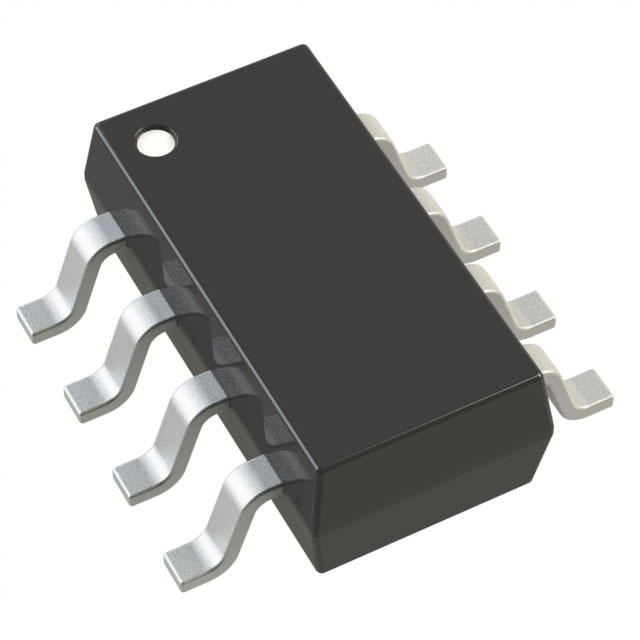

该器件的内部保护电路包括反向电池和反向电流保护、电流限制和热限制。LD3092采用 8 引脚 TSOT-23、3 引脚 SOT-223 和 8 引脚 3mm x 3mm DFN 封装。
特性
• 可编程两端电流源
• 最大输出电流：200mA
• 宽输入电压范围：1.2V 至 40V
• 无需输入/输出电容器
• 用电阻比来设定输出电流
• 初始 SET 引脚电流准确度：1%
• 反向电压保护
• 反向电流保护
• <0.001%/V 电压调节 (典型值)
• 具电流限制和热停机保护功能
• 采用 8 引脚 SOT-23、3 引脚 SOT-223 和 8 引脚 3mm x 3mm DFN 封装
应用：
可编程双端恒流源
接地参考恒流源
可变恒流源
串联限流器
本安电路
