一根花键能扛多大力？GB/T 17855-2017 五步校核全解析
从载荷计算到五大强度校核，手把手教你读懂花键承载能力计算国标
花键连接是机械传动中最常见的连接方式之一------变速箱里的齿轮轴、风电主轴的联轴器、航空发动机的涡轮盘......几乎每台有"轴"的设备都离不开它。但你知道一根花键到底能承受多大载荷吗？算错了会怎样？
2018年实施的 GB/T 17855-2017 给出了标准答案。今天我们就把这本标准的计算逻辑掰开揉碎，用最直白的方式讲清楚。
01.先搞清楚：花键受载后会发生什么？
花键连接的失效不是"咔嚓"一下断裂那么简单。标准总结了 五种失效模式，每一种对应一个校核项目：
1 齿面压溃------接触应力太大，齿面被"压扁"了
2 齿根断裂------弯曲应力集中，从齿根"崩掉"
3 齿根剪切------剪应力过大，齿根被"切断"
4 齿面磨损------长期跑合，齿越磨越薄
5 轴段扭断------扭转与弯曲合成当量应力超限
五种失效，五种校核，缺一不可。这就像体检------光查血压不查血糖，不能说你身体没问题。
02.第一步：载荷计算------力从哪来，有多大？
一切计算的起点是三个量：功率P、转速n、花键几何参数。
转矩：T = 9549 × P / n
切向力：Ft = 2000T / D（D=分度圆直径=mz）
单位载荷：W = Ft / (z·l·cosαD)
这里有个"坑"：渐开线花键的单位载荷公式末尾有个 cosαD，30°压力角时 cos30°=0.866，45°时只有0.707。遗漏这个因子，计算结果直接偏大约15%~41%。
03.第二步：四个修正系数------把理想变成现实

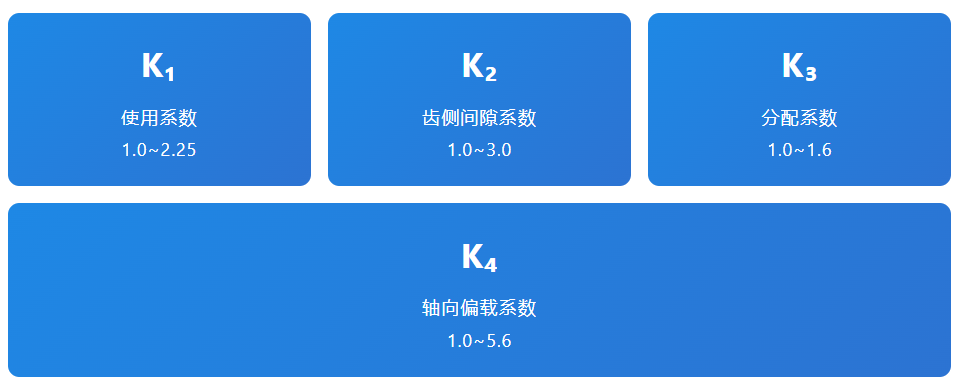

标准没有直接拿材料强度做判据，而是引入了 四个修正系数 把"理想工况"修正为"实际工况"：
四个系数全部乘在一起，效果惊人。以标准算例为例：K₁×K₂×K₃×K₄ = 1.25×1.1×1.1×1.5 = 2.269，意味着许用应力仅为材料屈服强度的 44%！选错一个系数，结果天差地别。
⚠️ 系数选取的经验性：GB/T 17855 的系数取值范围较宽，需要设计者根据工况判断，这在一定程度上存在主观性。相比之下，AGMA 6123 标准的载荷分布系数取值依据更客观，但GB标体系完整，是国内的强制遵循标准。
04.第三步：五大强度校核------逐项通关
有了载荷和系数，进入正题。五项校核的本质都是同一个逻辑：计算应力 ≤ 许用应力。区别在于"应力"和"许用值"的定义不同。
🔷 校核1：齿面接触强度
σH = W / hW
σH = RP0.2 / (SH·K₁·K₂·K₃·K₄)
最直观的校核------单位载荷除以工作齿高就是压应力，和许用值比一比就行。
🔷 校核2：齿根弯曲强度
σF = 6hWcosαD / SFn²
关键在弦齿厚 SFn------必须取渐开线起始圆上的弦齿厚，精确计算，不能用分度圆齿厚近似。因为应力与 SFn² 成反比，1%的误差会导致约2%的应力偏差。
🔷 校核3：齿根剪切强度
τFmax = τtn × αtn
这是五项校核中最"惊险"的一项。应力集中系数 αtn 的公式比较复杂，涉及齿高/圆角半径比 h/ρ、内外径比等参数。圆角半径 ρ 越小，αtn 越大，剪切应力飙升。标准算例中，这项裕度仅 2.2%！
🔷 校核4：齿面耐磨损强度
分两种工况：10⁸循环以下 σH1 和长期无磨损 σH2
一个残酷的事实：σH2 仅为 σH1 的十分之一左右。标准算例中，10⁸循环勉强过关，长期无磨损则完全不满足。这意味着大多数花键都需要定期检查磨损量。
🔷 校核5：外花键扭转与弯曲强度
σV = √(σFn² + 3τtn²)
按第四强度理论合成当量应力。仅受转矩时简化为 σV = τtn×√3。这里的 dh（作用直径）不是简单的小径，而是要按标准公式(19)计算，引入转换系数 K。

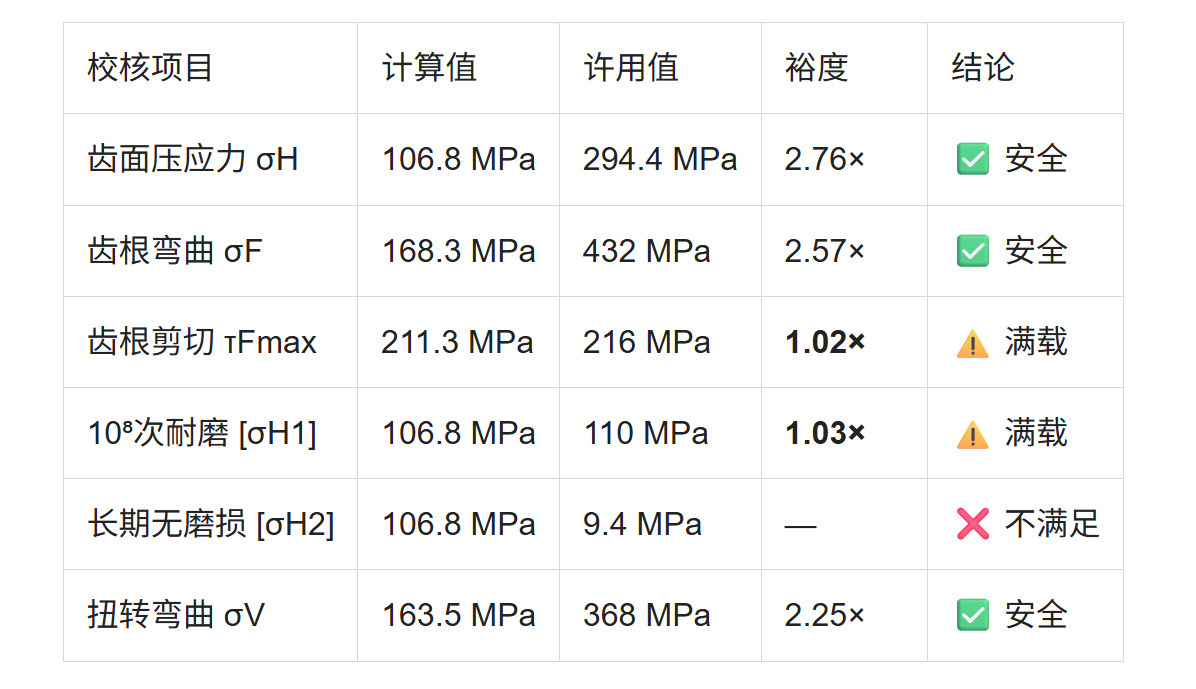

05.实战：标准算例全流程
标准给出了一个渐开线花键算例：44齿×2模数×30°压力角，传递功率1500kW，转速1250r/min。我们把每一步算出来：
📊 载荷
T = 9549 × 1500 / 1250 = 11458.8 N·m
Ft = 2000 × 11458.8 / 88 = 260427 N
W = 260427 / (44×32×cos30°) = 213.6 N/mm
06.三个工程避坑指南
做了这么多花键强度计算，我总结了三个最容易踩的坑：
坑1：功率单位搞错
1500W 和 1500kW 差了1000倍！之前见过一个案例：软件输入功率1500kW，但实际花键规格只有 D=2.5mm（10齿×0.25模数×45°），这意味着一根2.5mm的花键要承受935吨周向力------相当于用一根牙签撬动一列火车。最可能的原因就是功率单位输错了。
坑2：剪切应力算出来上千万MPa
如果软件给出的剪切应力是几千万甚至上亿MPa，那大概率是 αtn 公式用错了。正确的 αtn 公式包含三项：一个齿形几何项、一个应力集中修正项、一个直径比因子。标准算例中 αtn 的正常范围是 2~4，算出异常值说明公式有误。
坑3：45°花键当30°用
45°压力角花键（m=0.25~2.5）是轻载花键，用于仪表连接、薄壁零件，传递功率通常不到1kW。拿它传1500kW？标准算例告诉我们：同样的1500kW/1250rpm，需要44齿×2模数×30°的花键（D=88mm）才能扛住。
07.与国际标准的对比

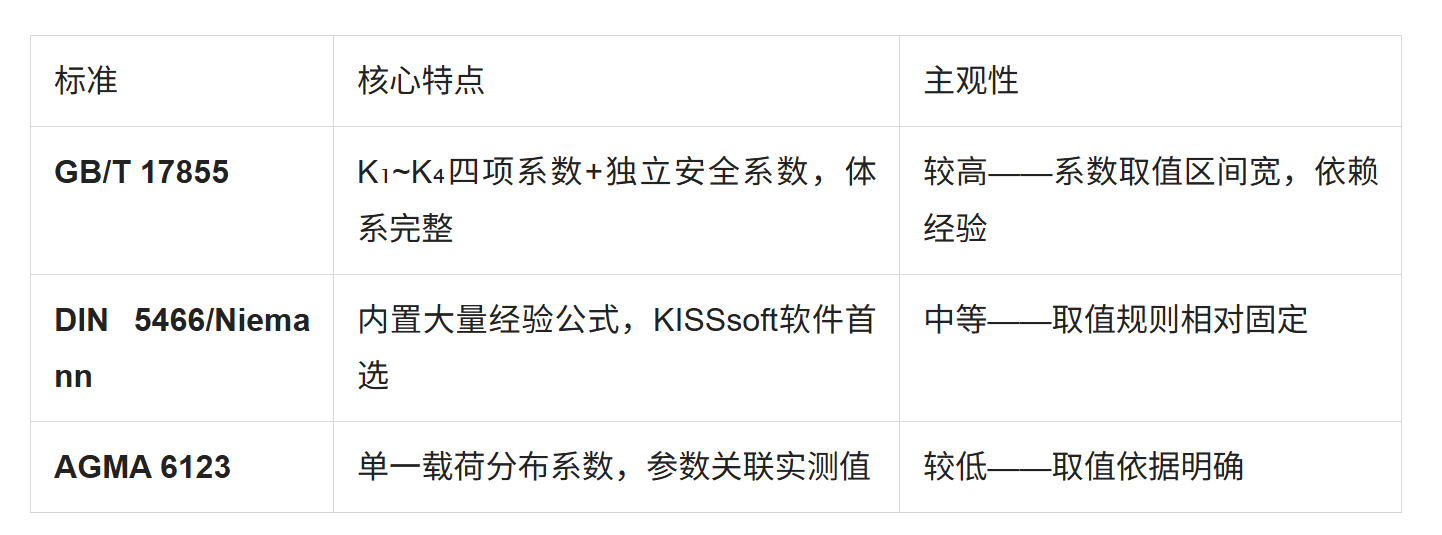

花键强度计算有三大流派，各有特色：
国内设计必须遵循GB/T 17855，但了解其他标准的思路，能帮助我们更好地理解系数选取的物理含义，避免"蒙着选"。
08.写在最后
花键强度计算不是"填几个数出个结果"那么简单。从载荷分析到系数选取，从公式推导到结果判读，每一步都有工程判断在里面。尤其是四个修正系数------它们是连接"理论"和"实际"的桥梁，选对了是安全裕度，选错了是事故隐患。
记住三个核心原则：
五项校核缺一不可，剪切和磨损往往是薄弱环节
系数选取要有依据，不能一味取大取小
算完一定要做"常识检查"------D=2.5mm传1500kW？想都别想
📐 标准不是束缚，是底线。把每一项校核做扎实，是对设计负责，更是对安全负责。
参考文献：
1 GB/T 17855-2017 花键承载能力计算方法
2 GB/T 3478.1-2008 圆柱直齿渐开线花键
3 AGMA 6123-C16 Splines Design and Application
