综合能源站低压侧配电监测解决方案（数字化版）

1. 场景与目标

1.1. 现状描述

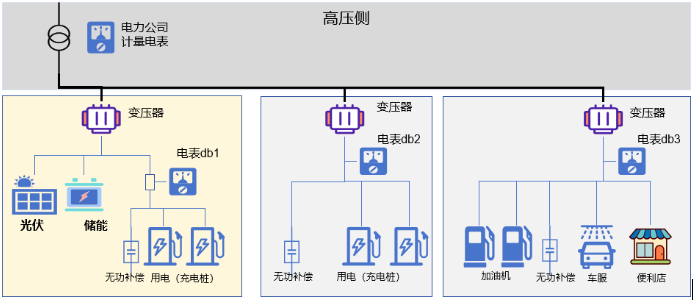

某综合能源站配置24台120kW直流充电桩，4台1250kVA变压器，1台小容量变压器用于加油及服务项目，高压侧（10kV）安装有电力公司计费电表，作为唯一贸易结算依据。

目前，该站未部署低压侧配电监测系统，仅在每台变压器低压侧装设了内部计量电表（非计费用途，精度较低，多为1.0级或更低）。运营中发现以下问题：

用电量计量偏差大：各变压器低压侧电表计量值之和，与高压侧电力公司总电表读数存在显著差异，即便计及变压器变损（铁损+铜损），偏差仍然超出合理范围。初步分析认为，充电桩在待机或涓流充电（电流低于额定值5%）时，现有低压电表因CT小电流非线性误差、采样阈值设置不合理等原因，产生虚假电量累积或漏计，导致低压侧合计电量偏高或偏低。
缺乏精细化监测与分析手段：无法定位电量偏差的具体来源（是变损计算不准、某回路电表故障，还是多桩小电流叠加效应），也无法评估各充电桩的真实待机能耗、充电效率及负荷均衡性。

因此，亟需建设一套低压侧配电监测解决方案，以高精度、数字化手段实现对各出线回路的电压、电流、功率、电量等参数的连续监测，并通过小电流误差补偿算法消除待机/轻载工况的计量偏差，为变损分析、线损定位、负荷调度提供可靠数据支撑。

1.2. 目标

本方案针对低压侧（变压器出线至各充电桩、储能等终端），通过部署电压、电流采集装置，实现以下目标：

目标	说明
用电损失计量	变压器变损（铁损+铜损）+ 线路线损，精确到每回路
台区用电均衡	实时监测各回路负荷，防止变压器过载，支撑动态调度
用电负荷分析	各桩功率、电流、电压趋势，支撑运营决策与充电策略优化
充电桩运行状态	识别空闲/充电/故障状态，联动负荷调度

基于传统PT/CT + 多回路电力监测仪

精度等级：0.5级（非计费用途）

适用场景：低压侧400V，充电桩、储能等设备邻近变压器/配电箱，有线RS485传输。

本方案不涉及计费。计费电表为电力公司资产，位于10kV中压侧，不在本方案范围内。

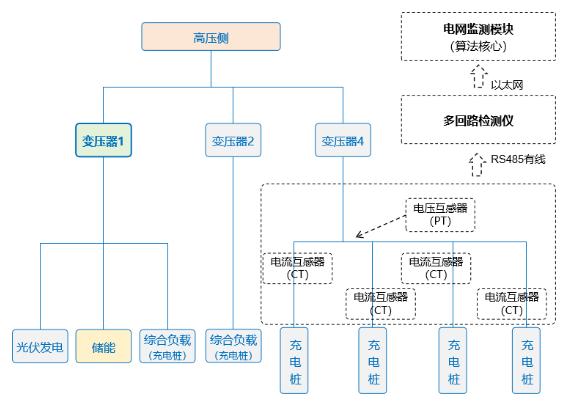

2. 系统架构

关键设计：

电压采样 ：在变压器低压母线上安装一台电压互感器（PT） ，所有回路共用该电压值（400V侧经PT转换为100V或直接接入监测仪）。此举大幅减少设备数量，且满足非计费精度要求。

注意是在每台变压器低压母线上安装一台电压互感器（PT）。
电流采样 ：每个充电桩、储能等出线回路独立安装电流互感器（CT） ，采用闭口式或开口式（可根据是否停电选择）。
数据汇集 ：所有CT/PT信号接入多回路电力监测仪（如安科瑞ADW300、威胜、斯菲尔等），监测仪通过RS485总线连接边缘网关或直接上云。
传输方式：RS485有线（距离<100米，成本低，稳定可靠）。

3. 采集方案详细设计

3.1. 设备选型原则（偏数字化）

组件	选型要求	数字化理由
电流互感器	精度0.5级，额定电流按桩最大电流1.2倍选型，输出5A或1A	模拟量输出，但需配合数字化监测仪
电压互感器	1台，400V/100V或直接接入（监测仪支持400V直接输入），0.5级	共用电压，减少硬件
多回路电力监测仪	支持每回路独立参数（U、I、P、Q、PF、kWh、谐波），Modbus-RTU协议，RS485接口	输出数字化数据，便于算法处理
边缘网关	可选（若监测仪自带4G/以太网则省去）	协议转换、断点续传

数字化核心 ：监测仪直接输出数字化的电气参数（浮点数），避免模拟量传输的误差和AD转换损失。所有算法在平台侧基于数字信号处理。

3.2. 典型配置（以24个直流桩为例）

电压互感器：5台，安装于变压器低压出线母排。
电流互感器：24×3+3只（每桩1只）。
多回路监测仪 ：选择32回路/台的型号（如ADW600可扩展至32路），需3台。
RS485总线：手拉手连接2台监测仪至网关或服务器。

3.3. 安装要点

电压互感器安装需短暂停电（约30分钟），电流互感器可带电安装（开口式）或停电安装（闭口式）。
所有CT二次侧严禁开路，安装前确认回路无电流或短接处理。

4. 核心技术：小电流/待机状态误差处理算法

4.1. 问题描述

充电桩在待机、涓流充电或极低功率输出时（例如<5%额定电流），电流互感器（CT）的比差和角差会显著增大，可能达到1%~3%甚至更高，导致监测到的功率、电量与实际偏差较大。单纯提高CT精度（如0.2级）无法解决该问题，因为小电流下励磁电流占比上升是非线性效应。

4.2. 算法解决方案

本方案在软件平台侧实现自适应小电流补偿与状态辨识，具体包括以下模块：

4.2.1. 动态阈值判定

根据CT额定电流 InI_{n}In 和实测电流 ImI_{m}Im，计算相对值：

λ=ImIn×100%\lambda = \frac{I_{m}}{I_{n}} \times 100\%λ=InIm×100%

设定阈值 λth=3%\lambda_{th} = 3\%λth=3%（可配置）。当 λ<3%\lambda < 3\%λ<3%
时，进入小电流处理模式。

4.2.2. 分段误差补偿模型

针对不同负载区间，预先通过实验室标定或现场自学习，建立CT误差补偿表：

区间1：λ∈[0.5%,3%)\lambda \in \lbrack 0.5\%,3\%)λ∈[0.5%,3%) → 补偿系数

k=1.15∼1.30k = 1.15 \sim 1.30k=1.15∼1.30（非线性插值）
区间2：λ∈[3%,10%)\lambda \in \lbrack 3\%,10\%)λ∈[3%,10%) → 补偿系数 k=1.05∼1.15k = 1.05 \sim 1.15k=1.05∼1.15
区间3：λ≥10%\lambda \geq 10\%λ≥10% → 补偿系数 k=1.00k = 1.00k=1.00（无需补偿）

补偿后电流：

Icomp=Im×k(λ)I_{comp} = I_{m} \times k(\lambda)Icomp=Im×k(λ)

注：k(λ)k(\lambda)k(λ) 采用三次样条插值，确保平滑过渡。

4.2.3. 待机状态识别与功率归零

当 λ<0.5%\lambda < 0.5\%λ<0.5% 且持续超过 30秒 ，判定为待机状态。
此时将功率、电量强制归零，避免累积微小漂移误差。
同时标记该回路为"待机"，在负荷调度中视为可承载容量。

4.2.4. 同母线电压-电流一致性校验

利用共用电压互感器这一特点：所有回路的电压理论相同。
若某回路功率因数异常（例如从0.9突降至0.2），且电流很小，则可能是CT小电流误差所致，算法自动降低该回路的功率信任权重，不作为线损分析依据。

4.2.5. 机器学习辅助校准（可选高级功能）

定期采集充电桩主动上报的直流输出功率（通过桩的通信接口获取），与本方案监测的交流输入功率做比对。
训练轻量级回归模型（如线性回归或随机森林），在线修正CT在小电流区的误差。
该功能需要桩端开放OCPP或私有协议，非必须但可提升精度。

4.3. 算法验证与效果

测试条件	未处理误差	处理后误差	备注
待机（<0.5% In）	电量累积可达0.5kWh/天/桩	归零处理，误差<0.01kWh	避免虚假待机能耗
涓流充电（1% In）	电流误差约15%	补偿后误差<4%	满足非计费分析需求
轻载（5% In）	电流误差约3%	补偿后<1%	进入线性区

5. 投资估算（以24台120kW直流桩为例）

项目	规格	数量	单价	小计
电流互感器	0.5级，300A/5A，开口式	75只	150元	11250元
电压互感器	400V/100V，0.5级	5只	200元	1000元
多回路监测仪	32回路，带RS485，Modbus	3台	13000元	39000元
边缘网关	可选（监测仪自带4G则省去）	0~1台	1200元	0~1200元
RS485布线+辅材	屏蔽线、端子、防雷器	1项	2000元	2000元
硬件合计				约5.445万元

相比霍尔方案，本方案硬件成本略高，但精度更稳定、长期可靠性更好，且电压共用设计已优化成本。

6. 微电网监测软件（算法核心）

软件深度分析需求设计，提供以下模块：

6.1. 实时监测与计算指标

类别	监测项	计算方法/算法逻辑
变压器损耗	铁损+铜损	铁损：空载试验数据+电压修正；铜损：I2RI^{2}RI2R 实时计算
线损	各支路线损	总表电量 - 各桩监测电量之和（已补偿小电流）
负载率	变压器/回路负载率	实测电流 / 额定电流
功率因数	各回路cosφ	监测仪直接提供，低于0.9告警
电压偏差	各回路电压	共用电压值，与额定值比较，超±7%告警

6.2. 核心算法功能

分析功能	算法描述	输出价值
小电流误差自适应补偿	基于分段补偿模型+待机归零，见第四节	消除低负载虚增电量，准确识别待机/充电状态
变损在线辨识	利用电压、电流数据，反向推算变压器等效电阻和励磁电抗	无需断电即可检测变压器老化或异常
线损定位与成因分析	对每条支路计算损耗率，并结合距离、电缆参数判断是电阻性损耗还是接触不良	精准定位高损回路，指导运维
负荷均衡调度算法	以变压器不过载为约束，最小化峰值功率为目标，输出各桩建议充电功率	支撑V2G或有序充电策略
异常波形检测	对电流/电压序列进行FFT和小波变换，识别暂态事件（如充电桩启动冲击、谐波突变）	诊断设备故障前兆
充电桩状态聚类	基于功率曲线特征（均值、方差、峰度）自动分类空闲/充电/降额/故障	无需桩通信协议即可判断状态

6.3. 数据接口与数字化集成

北向接口 ：提供REST

API，输出JSON格式的实时数据、历史统计、告警事件。
南向协议：Modbus-RTU采集监测仪数据，支持断点续传和边缘计算（可在网关内运行部分轻量算法）。
数据存储 ：时序数据库（如InfluxDB）+

关系数据库，支撑长时间历史趋势分析。

7. 方案对比总结（与传统霍尔方案）

对比项	本方案（PT/CT + 监测仪）	霍尔方案（不适用）
电压采样	共用1台PT，成本低	需每回路独立电压传感器
小电流精度	算法补偿后可接受	霍尔小电流误差同样存在
直流分量影响	CT不能测直流，但对交流桩无影响	可测直流，但低压400V场景优势不明显
长期稳定性	CT/PT寿命>10年	霍尔零点漂移需定期校准
数字化程度	监测仪直接输出数字参数	需模拟量采集模块
推荐场景	交流桩、直流桩（交流侧监测）	直流母线直接监测

8. 最终建议

对于低压400V侧充电桩监测（无论交流桩或直流桩的交流输入侧），采用传统PT/CT +
多回路数字监测仪方案，配合软件小电流误差补偿算法，是最成熟、可靠、低成本的数字化监测方案。

变压器低压侧可以不安装计量电表，使用配电监测软件解决，投资过高。

替代变压器下安装电表

方案	设备数	总投资	精度	运维
传统电表（29块三相表）	29块	≈22,800	1级	29块逐个抄表校验
ADW600×3	3台	≈53,400	0.5S	3台统一管理

直接上电表省钱！
