从参数到应用:FP7208如何以0.2V精密反馈提升LED驱动性能

在设计LED驱动方案时,如何确保在宽电压输入下依然稳定输出?如何实现灵活无闪烁的调光?又该如何在紧凑的空间内集成强大的驱动与完备的保护功能?

FP7208作为一款专为LED驱动器设计的升压拓扑开关调节器,集成了多项关键功能以提升系统性能与设计灵活性。该芯片内置门驱动引脚,可直接控制外部N-MOSFET,简化电路设计。其误差放大器非反相输入端连接至0.2V精密参考电压,确保电流控制精度。

其支持通过外部电容设定软启动时间,有效抑制启动冲击电流,并通过外部电阻实现过电压保护,增强系统可靠性。LED电流可通过EN引脚进行调节,该引脚兼容直流电压与PWM信号输入,并内置PWM滤波器,无需外置元件即可实现平滑的亮度控制。

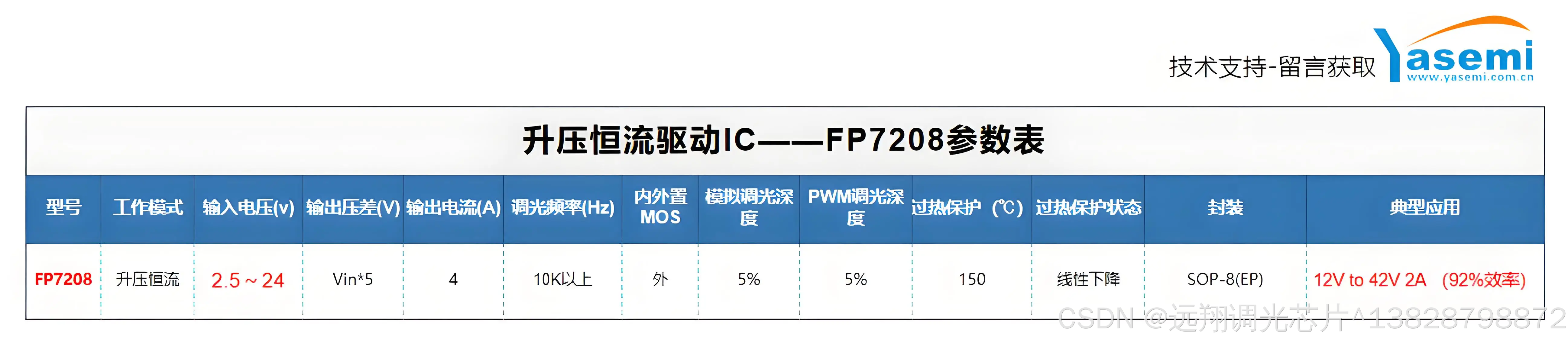

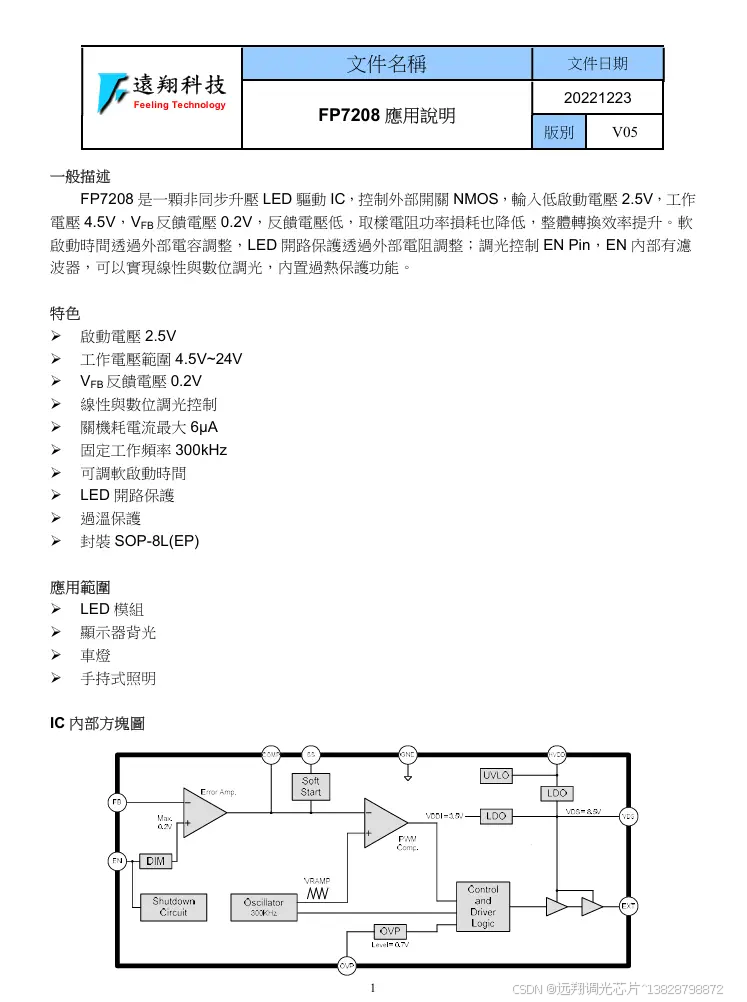

应用规格书:

其特性使其尤为适用于多种高性能照明方案,以下是四个典型应用场景:

应急照明系统:

低至2.5V的启动电压和仅6uA的超低待机电流,在异常情况下断电时,电池通过FP7208升压恒流驱动应急灯,作为临时光源照明。

大功率手电筒:

FP7208内置门驱动引脚,可直接驱动外部N-MOSFET,将电池电压升压,以满足驱动大功率LED灯珠所需的电压与电流需求 。

专业摄影补光灯:

在摄影补光灯应用中,充分发挥了FP7208先进的调光功能。该芯片通过驱动RGBWY五路独立LED灯珠,支持灵活多样的色温与颜色切换。其EN引脚兼容DC电压和PWM信号输入,内部集成PWM滤波器,无需外接元件即可实现平滑无闪烁的亮度调节,从而精确控制各色LED的发光比例,呈现出丰富且准确的色彩与色温效果。

汽车车灯驱动:

在汽车车灯升压驱动模块中,FP7208负责升压恒流输出驱动车灯。针对汽车电源复杂的电压环境,其2.5-24V的宽输入电压范围确保了良好的适应性。此外,通过外部电阻可编程的过电压保护(OVP)功能,能有效抑制因负载突降等产生的浪涌电压,从而为车灯提供极其稳定可靠的驱动,保障行车安全。
