嘉立创 EDA 入门实操笔记：从原理图到 PCB 布线、差分对、覆铜与 DRC 检查

本文整理自一次 EDA/PCB 入门培训内容，适合刚开始使用嘉立创 EDA 画原理图、转 PCB、布线和检查板子的同学。

重点不是讲复杂理论，而是把实际操作中最常用的快捷键、菜单位置和布线思路整理成一篇可查阅的笔记。

一、常用快捷键

刚开始学 EDA 时，先熟悉快捷键会明显提高效率。下面这些操作在原理图和 PCB 编辑中都很常用。

快捷键	功能
`Ctrl + C`	复制
`Ctrl + V`	粘贴
`Ctrl + X`	剪切
`Delete`	删除
`Shift + H`	高亮网络
`Shift + F`	选择要放置的器件
`Q`	单位切换
`Shift + X`	交叉选择，快速定位元件在 PCB 中的位置
`Ctrl + Shift + X`	布局传递
`Alt + W`	单路布线
`Alt + D`	差分对布线
`Shift + A`	等长调节
`Alt + B`	切换到底层布线
`Alt + T`	切换到顶层布线
`Shift + M`	隐藏/显示覆铜

放置器件时还有几个很实用的小技巧：

放置器件时按住 Tab，可以修改器件名称或参数。
放置器件时按空格键，可以旋转器件。
选中元器件后按 X，可以沿 Y 轴翻转。
选中元器件后按 Y，可以沿 X 轴翻转。

例如三极管、接口、排针等器件方向不合适时，翻转和旋转会经常用到。

二、原理图中的网络标签

在原理图中，网络标签的作用是标识导线的网络名，也可以表示不同位置的导线属于同一个电气连接。

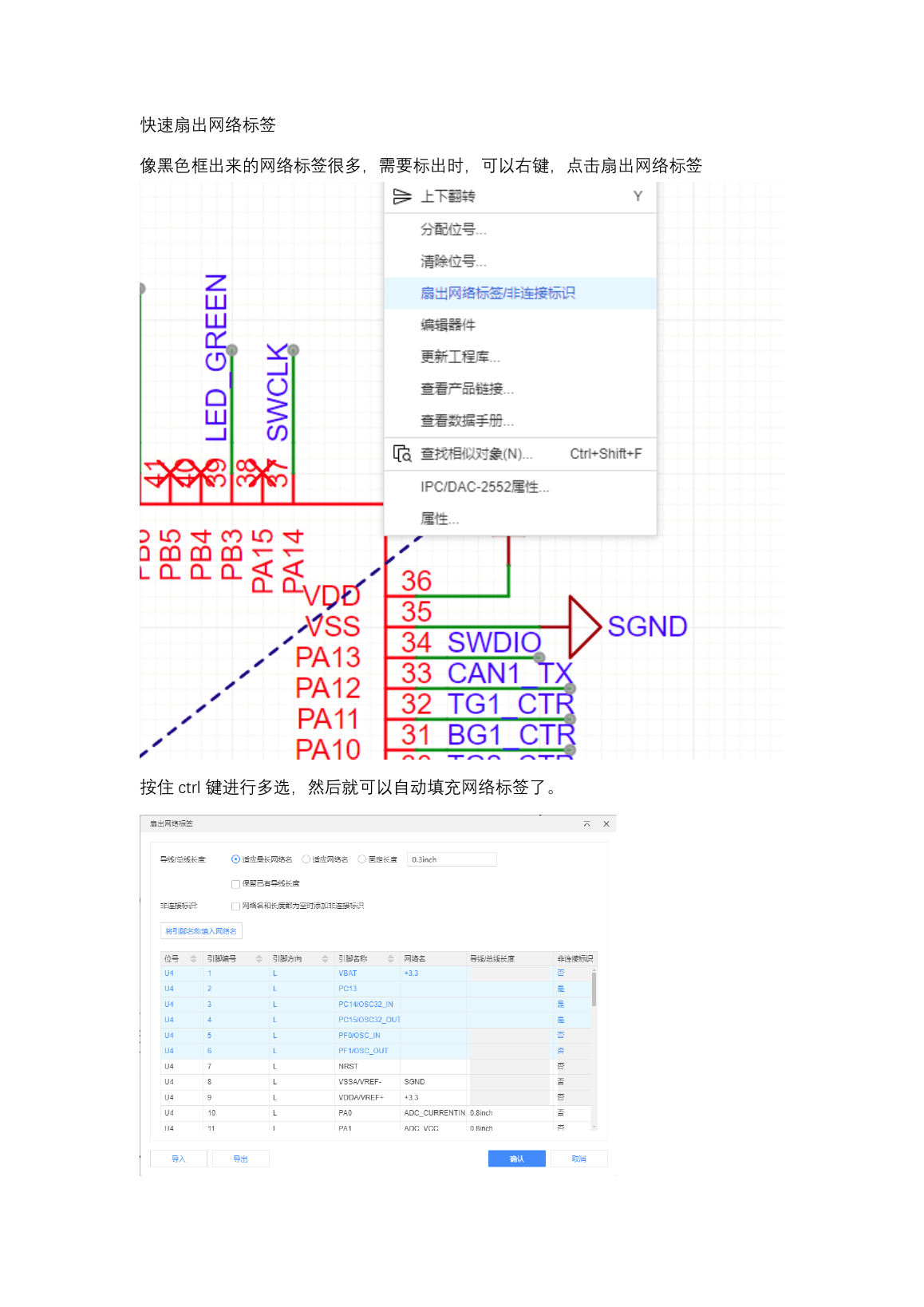

如果原理图中需要标注的网络很多，可以使用"扇出网络标签"功能来提高效率。

操作方式：

选中需要处理的网络。
右键打开菜单。
点击"扇出网络标签"。
按住 Ctrl 可以进行多选。
选中后自动填充对应的网络标签。

这个功能适合引脚密集的芯片，例如 MCU、ESP32、接口芯片等。如果每根线都手动拉出来再命名，效率会很低，也容易漏标。

三、浮动工具的几个常用功能

原理图绘制过程中，浮动工具栏里有几个功能需要重点掌握。

1. 电源端口

常见电源端口包括：

VCC
+5V
+3.3V
GND

电源端口用于统一表示电源网络。比如所有 GND 默认属于同一个地网络，所有 +3.3V 默认属于同一个 3.3V 电源网络。

2. 网络标签

网络标签用于给导线命名，也用于表示两处导线之间的连接关系。

例如一根线标为 USB_D+，另一处线也标为 USB_D+，即使它们在图上没有直接画线连接，软件也会认为它们属于同一个网络。

3. 短接标识

短接标识可以把两个不同的网络连接在一起。

需要注意：生成网表、转 PCB 时，软件会在连接后的网络中选择一个网络名作为最终网络名，一般会按字母自然排序进行处理。

4. 非连接标志

非连接标志用于标记元器件中不使用或需要悬空的引脚。

如果某些引脚确实不接线，但没有放置非连接标志，DRC 检查时可能会报"引脚未连接"之类的错误。对于明确不使用的引脚，建议主动放置非连接标志。

四、原理图转 PCB 前先做 DRC

原理图画完后，不要急着转 PCB，建议先进行 DRC 检查。

DRC 检查可以帮助发现：

引脚未连接；
电源网络错误；
网络标签命名错误；
不该短接的网络被短接；
器件引脚悬空但没有标记非连接；
原理图中存在明显电气规则问题。

确认原理图没有明显错误后，再将原理图导入到 PCB 中。

五、PCB 布局：先画板框，再放器件

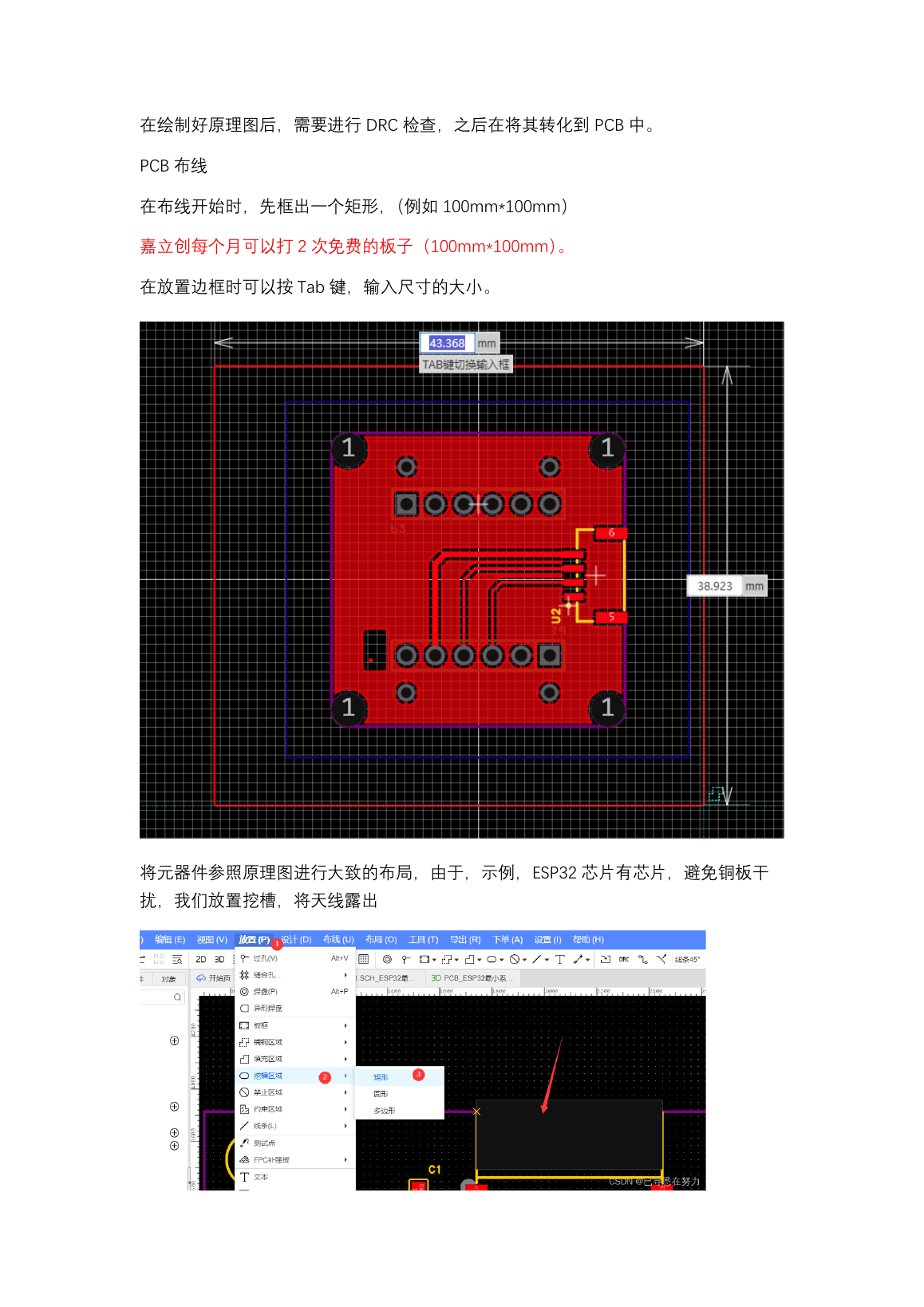

进入 PCB 后，第一步通常不是直接布线，而是先确定板子的外形尺寸。

培训中给出的例子是先框出一个矩形板框，例如：

text 复制代码

100 mm * 100 mm

原因是嘉立创每个月通常可以免费打样一定次数的 100 mm * 100 mm 以内板子，因此初学练习时可以优先按这个尺寸范围设计。

放置板框时，可以按 Tab 输入尺寸，避免手动画出来的尺寸不准确。

布局时建议按下面思路处理：

先参考原理图进行大致布局。
连接关系密切的器件尽量靠近。
接口类器件放到板边，方便接线。
电源入口、稳压芯片、滤波电容尽量靠近。
高频或高速信号尽量缩短路径。
对 ESP32 这类带天线模块，要避免铜皮干扰天线。

以 ESP32 为例，芯片天线区域附近不建议铺铜，也不建议放置其他金属或器件。如果板子中有天线区域，可以通过开槽或 keepout 区域把天线露出来，减少对无线性能的影响。

六、PCB 布线基本顺序

布线时可以选择"单路布线"，快捷键是：

text 复制代码

Alt + W

推荐布线原则：

text 复制代码

先近后远，先易后难，最后处理电源线和 GND

原因是：

近距离信号线容易先完成，可以减少后续飞线数量。
难走的线留到后面，可以结合换层、过孔、调整器件位置处理。
电源线通常需要更宽，不适合一开始就随意穿插。
GND 可以最后通过覆铜处理，不一定每根都单独布线。

在布线前，可以先把 GND 的飞线隐藏，最后通过顶层和底层覆铜连接 GND。

七、网络高亮与差分对布线

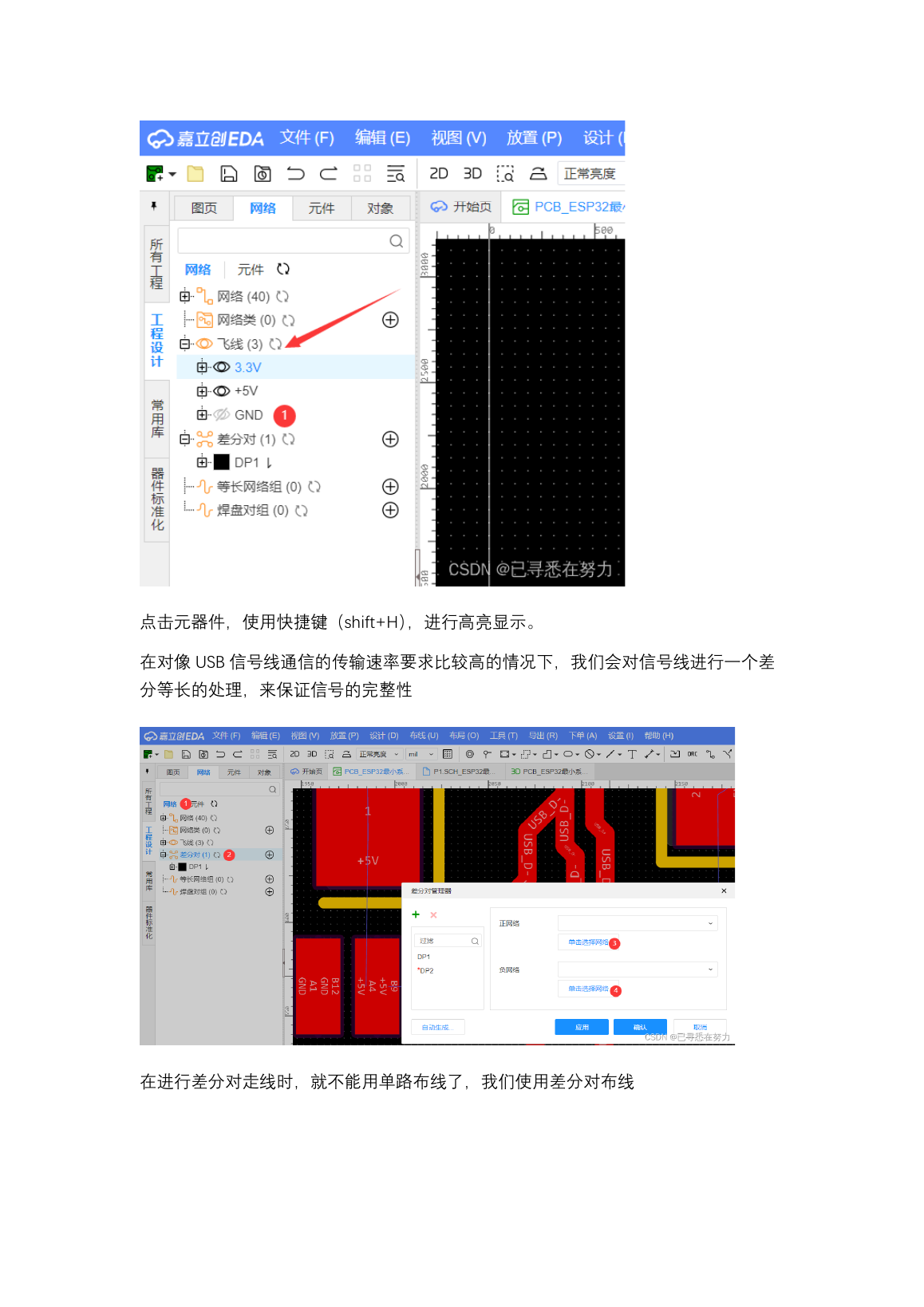

当网络较多时，可以点击元器件或网络，使用：

text 复制代码

Shift + H

进行高亮显示。这样可以快速确认当前网络连接到哪些焊盘，避免布错线。

对于 USB 这类传输速率较高的信号，需要注意信号完整性。常见处理方式是把 USB_D+ 和 USB_D- 作为差分对处理。

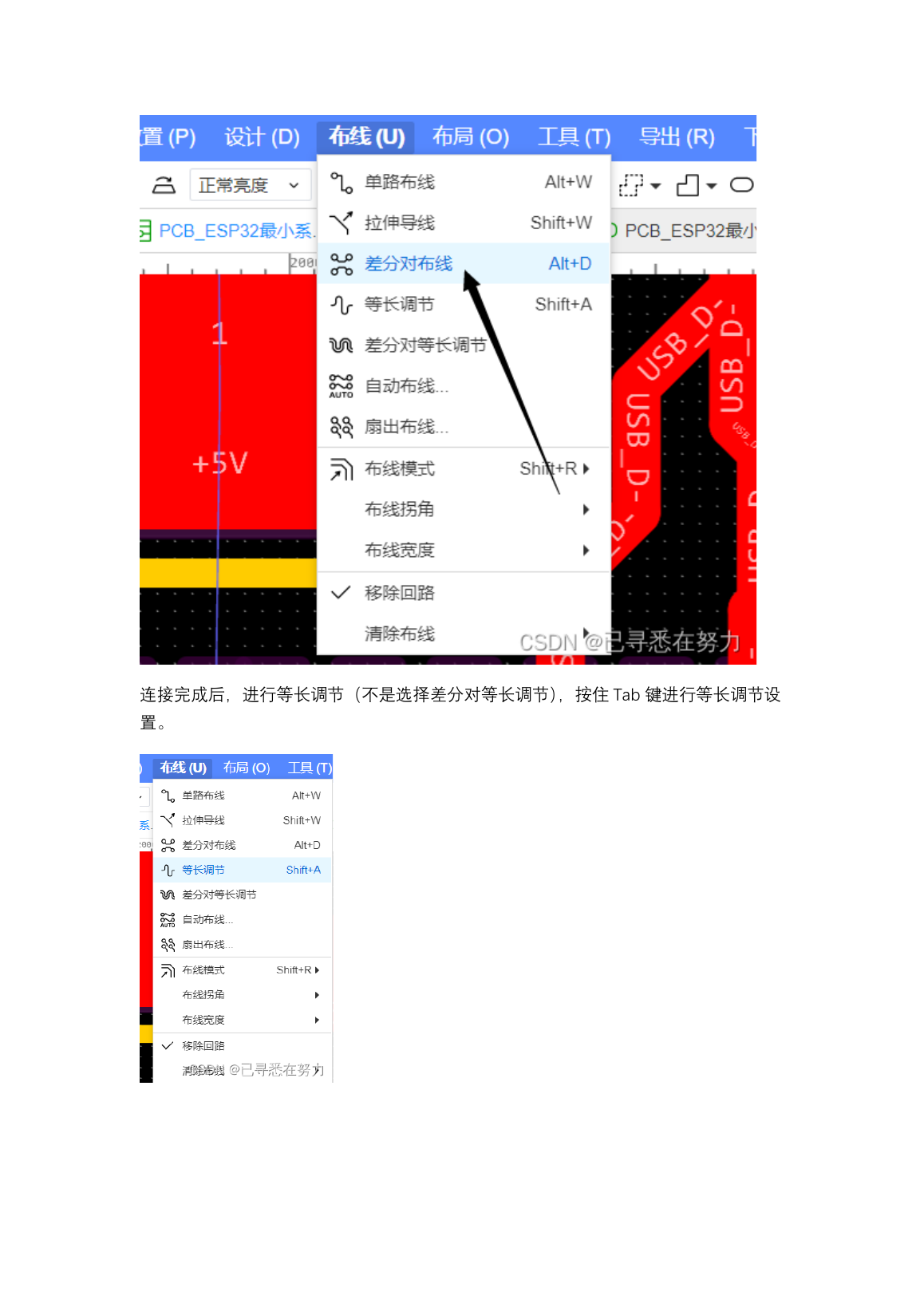

差分对布线时，不建议使用普通单路布线，而应使用差分对布线：

text 复制代码

布线 -> 差分对布线
快捷键：Alt + D

差分对布线的目的：

保持两根线尽量并行；
控制两根线之间的间距；
尽量让两根线长度接近；
降低高速通信中的时序误差和信号完整性问题。

八、差分对等长调节

差分对连线完成后，需要进行长度调节。

注意这里选择的是：

text 复制代码

等长调节

而不是：

text 复制代码

差分对等长调节

菜单位置：

text 复制代码

布线 -> 等长调节
快捷键：Shift + A

连接完成后，按住 Tab 可以打开等长调节设置。

等长调节时可以设置蛇形线相关参数，例如：

走线方式；
间距；
最小振幅；
拐角方式；
指定长度或按规则长度。

当差分对误差调到符合规则后，软件会用绿色等提示表示规则通过。对于 USB、以太网、差分时钟等信号，这一步非常重要。

九、换层、过孔与电源线宽

如果遇到器件挡住、顶层走不通等情况，可以切换到底层连接。

常用快捷键：

快捷键	功能
`Alt + B`	切换到底层
`Alt + T`	切换到顶层

在布线过程中切换层时，软件通常会自动放置过孔，也可以通过菜单手动放置过孔。

电源线宽应比普通信号线更宽。培训资料中给出的示例是：

text 复制代码

20 mil = 0.508 mm

这个线宽对于一般小电流练习项目通常够用，但真实项目仍应根据电流、铜厚、温升和制造能力综合计算。

常见经验：

普通信号线可以较细；
电源线要适当加宽；
大电流路径不能只按默认线宽；
GND 优先通过完整覆铜降低阻抗；
线宽设置要结合板厂工艺能力。

十、顶层和底层覆铜 GND

信号线和电源线处理完成后，可以开始填充 GND 区域，对顶层和底层进行覆铜。

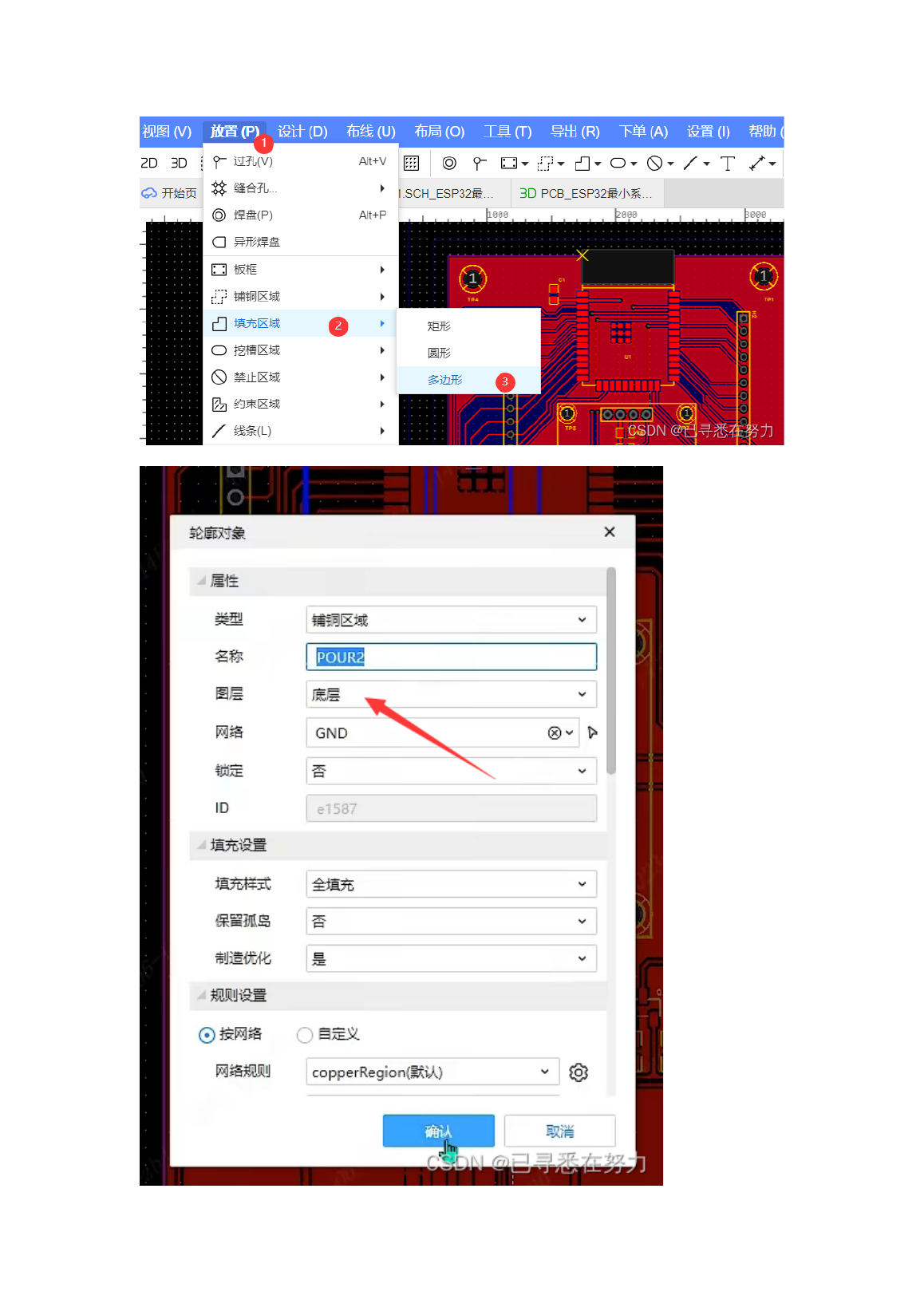

操作路径通常是：

text 复制代码

放置 -> 填充区域 -> 多边形

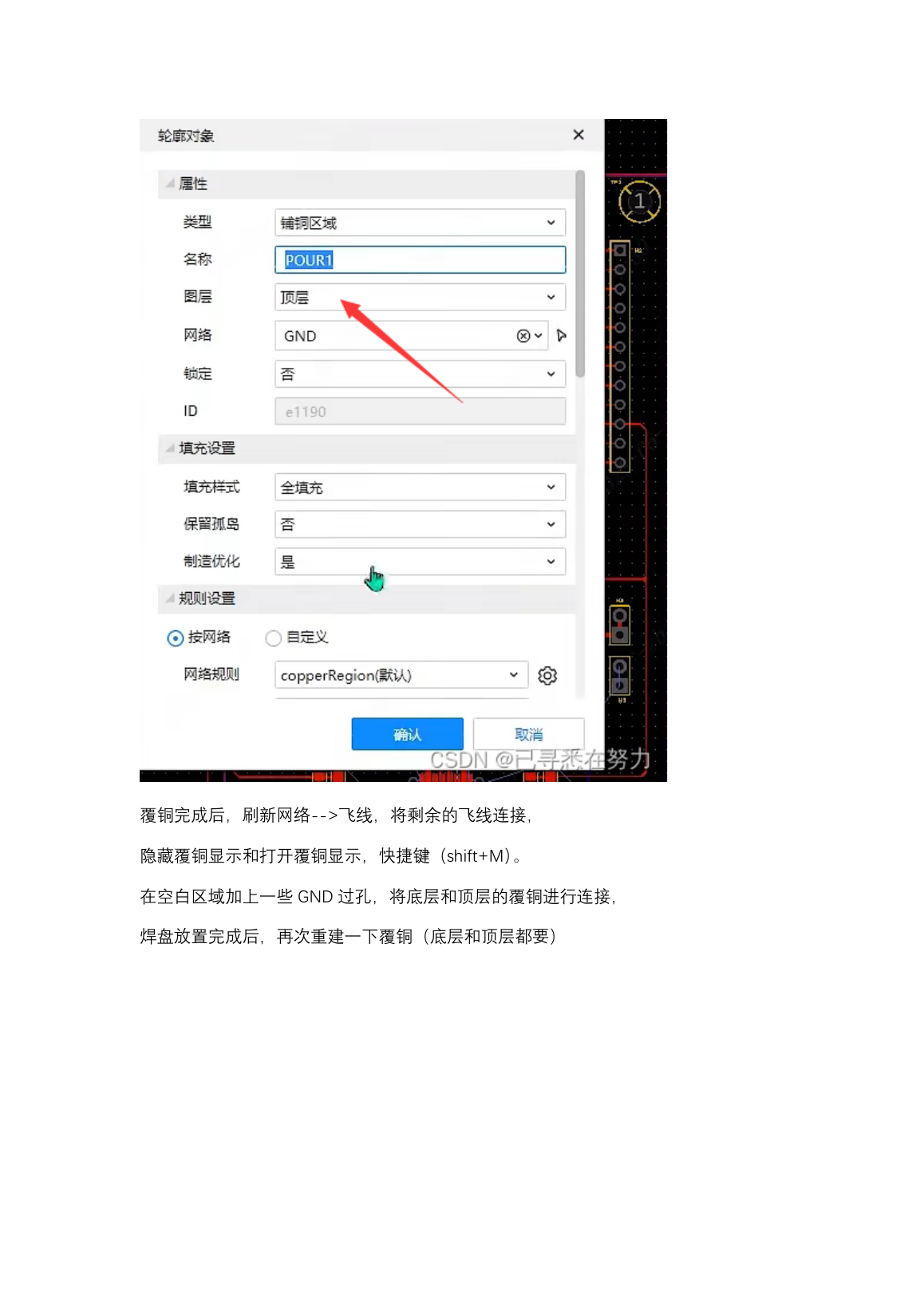

覆铜区域属性建议重点确认：

类型：铺铜区域；
图层：顶层或底层；
网络：GND；
填充样式：全填充；
规则：按网络或指定铜皮规则。

一般建议顶层和底层都进行 GND 覆铜。这样可以增强地平面连续性，并为信号提供更好的回流路径。

十一、刷新飞线、GND 过孔与重建覆铜

覆铜完成后，不代表 PCB 就已经全部连通，还需要进行后续检查。

培训中强调的步骤是：

覆铜完成后，刷新网络中的飞线。
将剩余飞线继续连接。
使用 Shift + M 隐藏或显示覆铜。
在空白区域增加一些 GND 过孔。
用 GND 过孔连接顶层和底层的 GND 覆铜。
焊盘、过孔放置完成后，重新构建顶层和底层覆铜。

为什么要加 GND 过孔？

因为顶层和底层虽然都铺了 GND 铜皮，但它们不一定在所有区域都良好连接。通过在空白区域增加 GND 过孔，可以把上下层地铜连接起来，降低地阻抗，也能改善回流路径。

十二、最后一定要做 DRC 检查

PCB 布线和覆铜完成后，最后一步是进行 DRC 检查。

DRC 检查重点包括：

是否存在未连接飞线；
线宽是否满足规则；
线距是否满足规则；
过孔尺寸是否合理；
焊盘与铜皮间距是否合规；
板框是否闭合；
禁止布线区是否被走线或覆铜穿过；
高速线、差分线是否满足规则；
覆铜后是否引入短路。

建议每次大改之后都做一次 DRC，不要等到全部完成后才检查。越早发现问题，修改成本越低。

十三、完整操作流程总结

可以把整个流程总结为：

text 复制代码

画原理图
  -> 放置网络标签、电源端口、非连接标志
  -> 原理图 DRC
  -> 导入 PCB
  -> 画板框
  -> 器件布局
  -> 单路布线
  -> 差分对布线
  -> 等长调节
  -> 设置电源线宽
  -> 顶层/底层 GND 覆铜
  -> 添加 GND 过孔
  -> 重建覆铜
  -> PCB DRC

对于新手来说，最容易出问题的地方有几个：

原理图忘记放非连接标志；
网络标签名字写错；
PCB 布局时没有参考信号流向；
电源线宽仍然使用默认细线；
ESP32 天线区域被铜皮或器件挡住；
差分对使用了普通单路布线；
覆铜后没有刷新飞线；
没有重新构建覆铜；
最后没有做 DRC。

十四、个人建议

刚学 PCB 不要一开始就追求"把线全部走完"，更重要的是养成正确流程：

先保证原理图网络正确。
再保证 PCB 布局合理。
然后按信号重要性布线。
高速线和电源线单独处理。
GND 用覆铜和过孔优化。
每个阶段都做检查。

如果只是练习板，可以先从简单模块开始，例如 LED、小电源板、ESP32 最小系统、传感器转接板。把快捷键、网络标签、DRC、覆铜这些基础流程练熟后，再去做更复杂的多层板和高速板。

这份笔记可以作为嘉立创 EDA 入门时的操作清单，实际画板时按步骤对照检查，能减少很多低级错误。
