【STM32】使用 STM32CubeMX 生成项目，LED测试；上位机：STM32F411CEU6

你疯了抱抱我2026-06-09 17:40

总览

1.前置文章

2.使用 STM32CubeMX 生成项目

一、前置文章，配置环境

1.URL

https://blog.csdn.net/qq_43768851/article/details/161792706?spm=1001.2014.3001.5501

二、使用 STM32CubeMX 生成项目

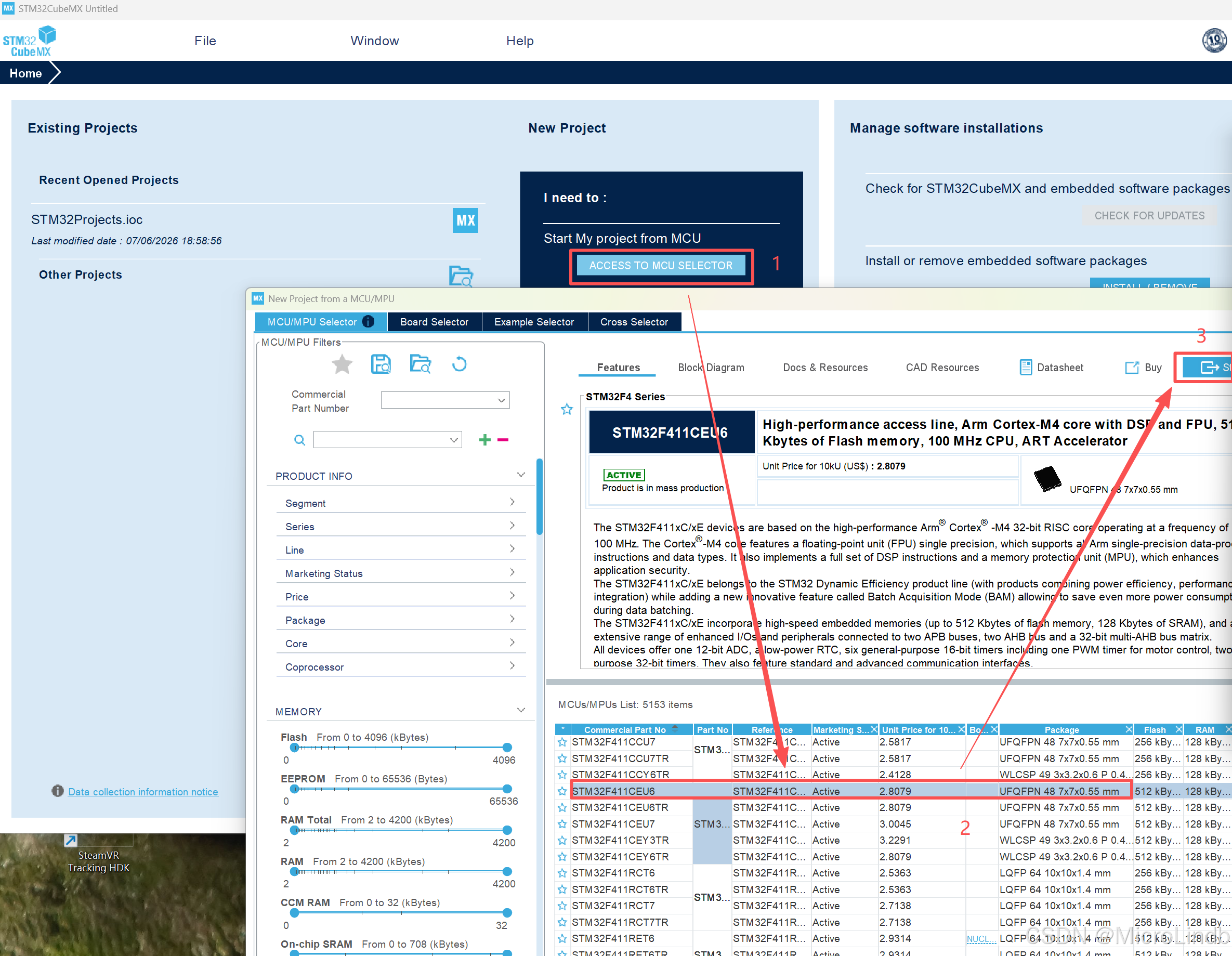

1.选择 MCU 创建项目

ACCESS TO MCU SELECTOR -> 选择MCU型号 -> Start Project

三、配置 MCU 参数

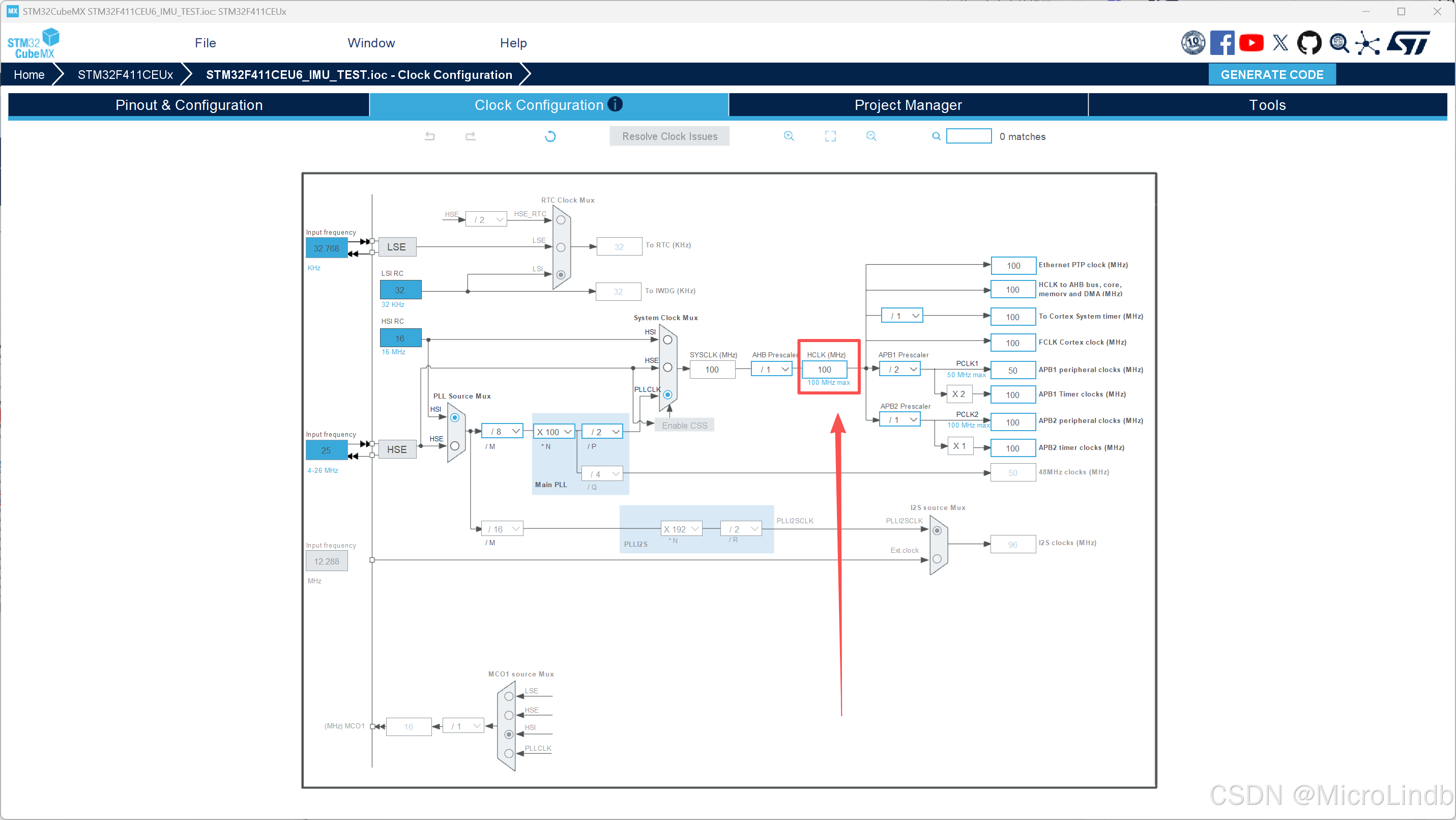

1.设置主频

设置为最高，100MHZ。

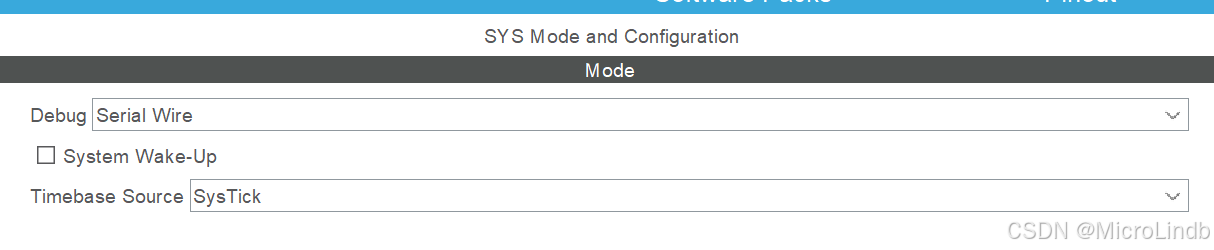

2.调试接口配置

System Core → SYS → Debug → 选择 Serial Wire

3.外部时钟源配置

System Core → RCC → High Speed Clock (HSE) 还有 Low Speed Clock (LSE) → 选择 Crystal/Ceramic Resonator

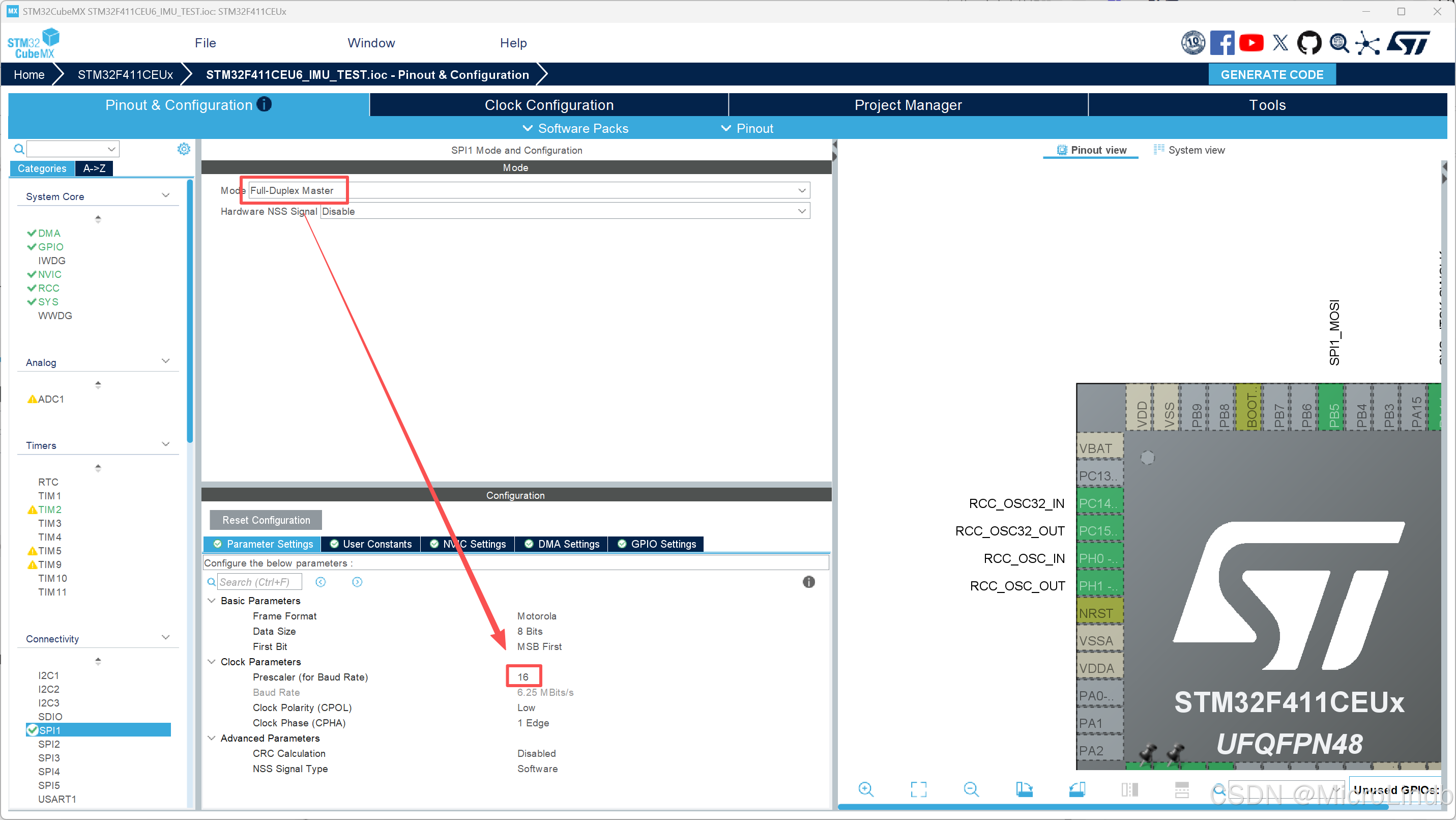

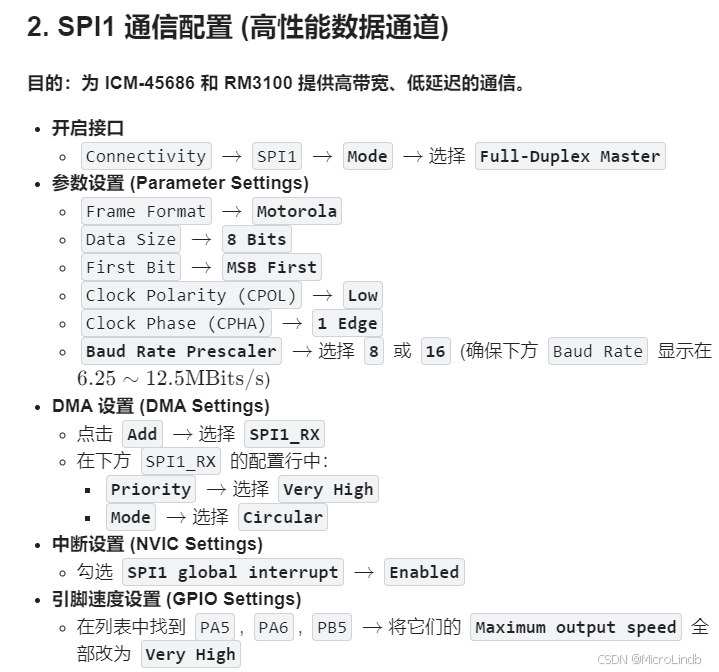

4.SPI1 通信配置

因为外部 IMU 都采用了 SPI 通信方式（磁力计RM3100 & 加速度陀螺仪ICM45686）

所以，它们的 SPI 共用总线，只需要给它们分配不同的 CS 引脚。

Parameter Settings

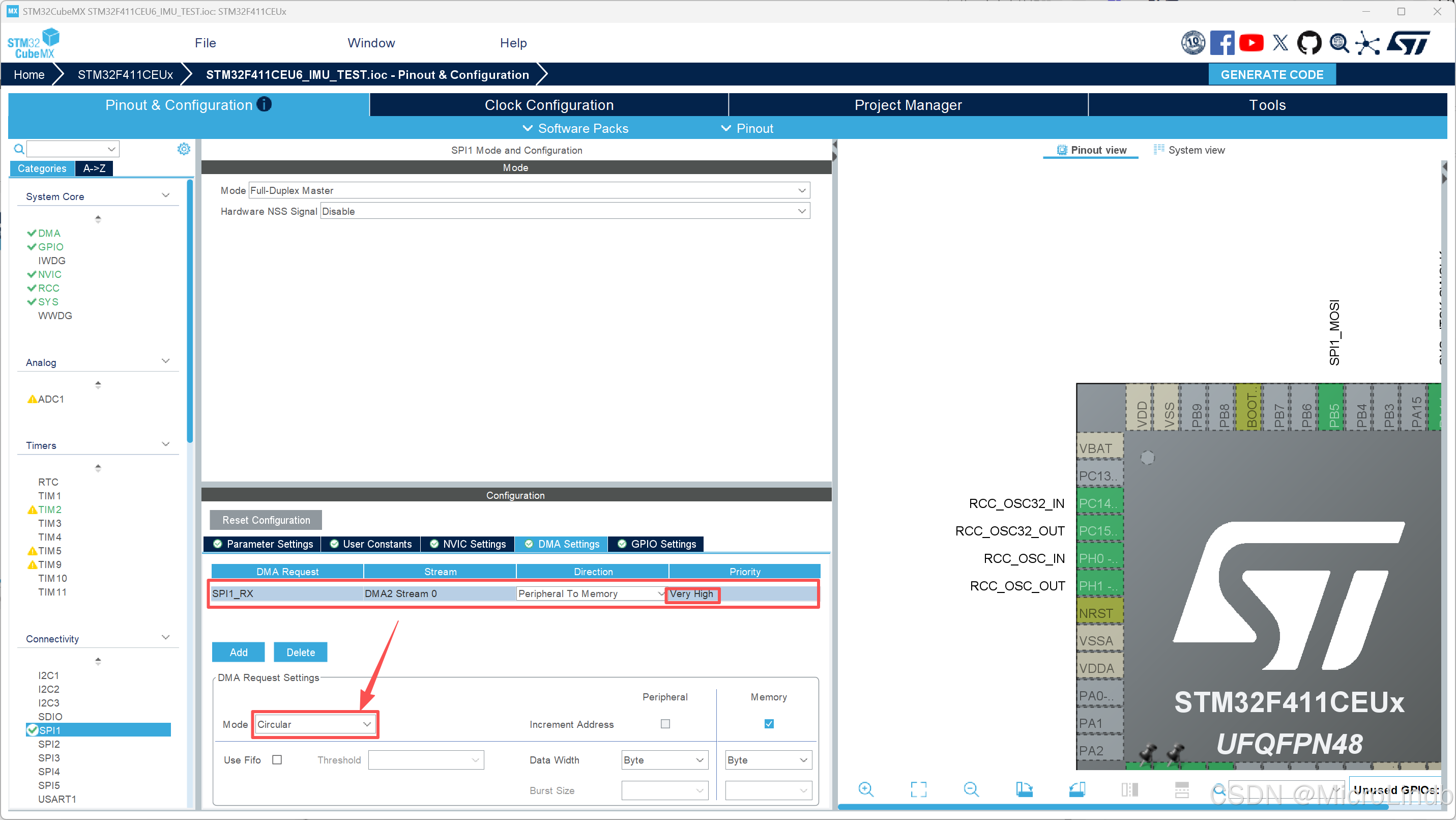

DMA Settings

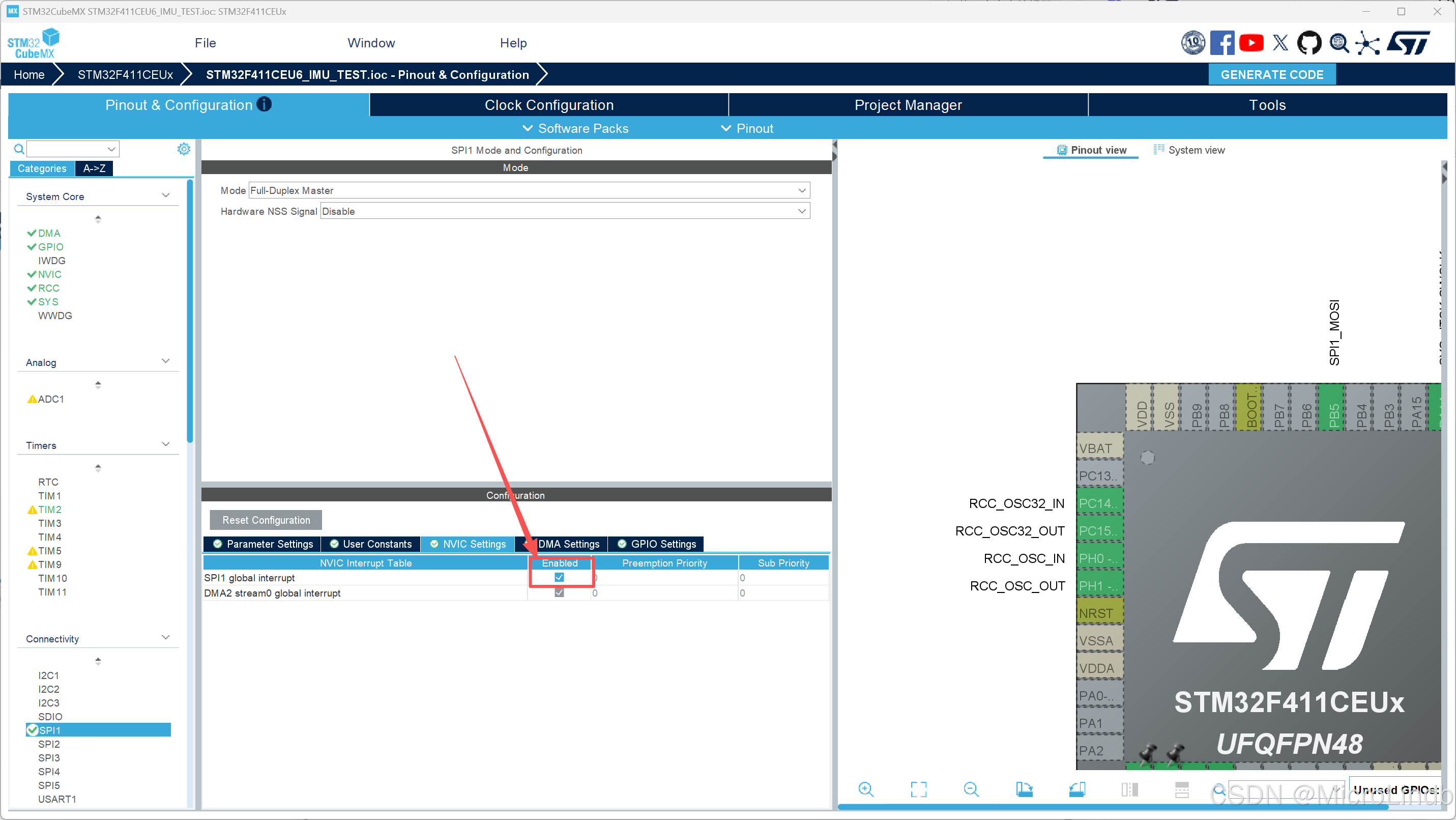

NVIC Settings 中断设置

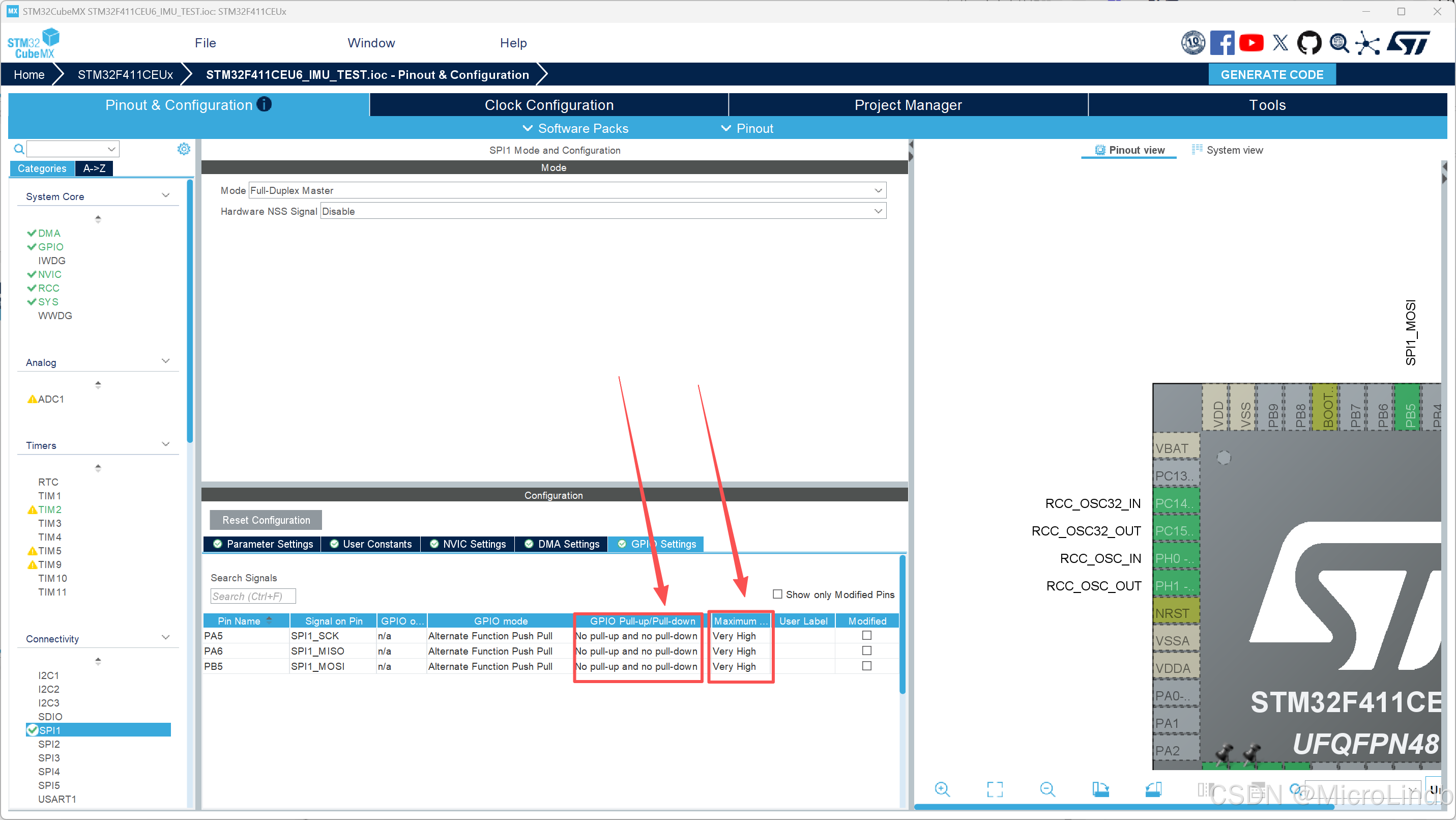

GPIO Settings

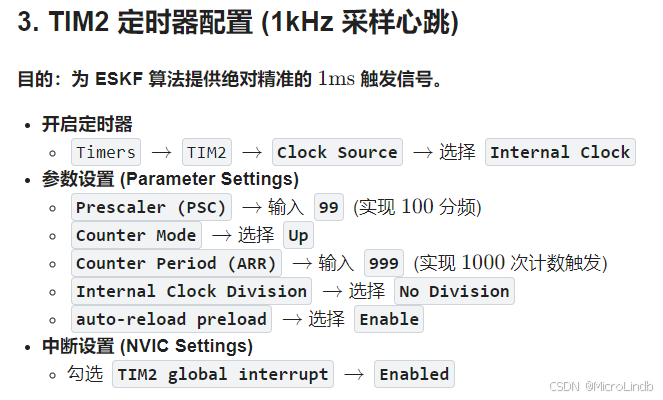

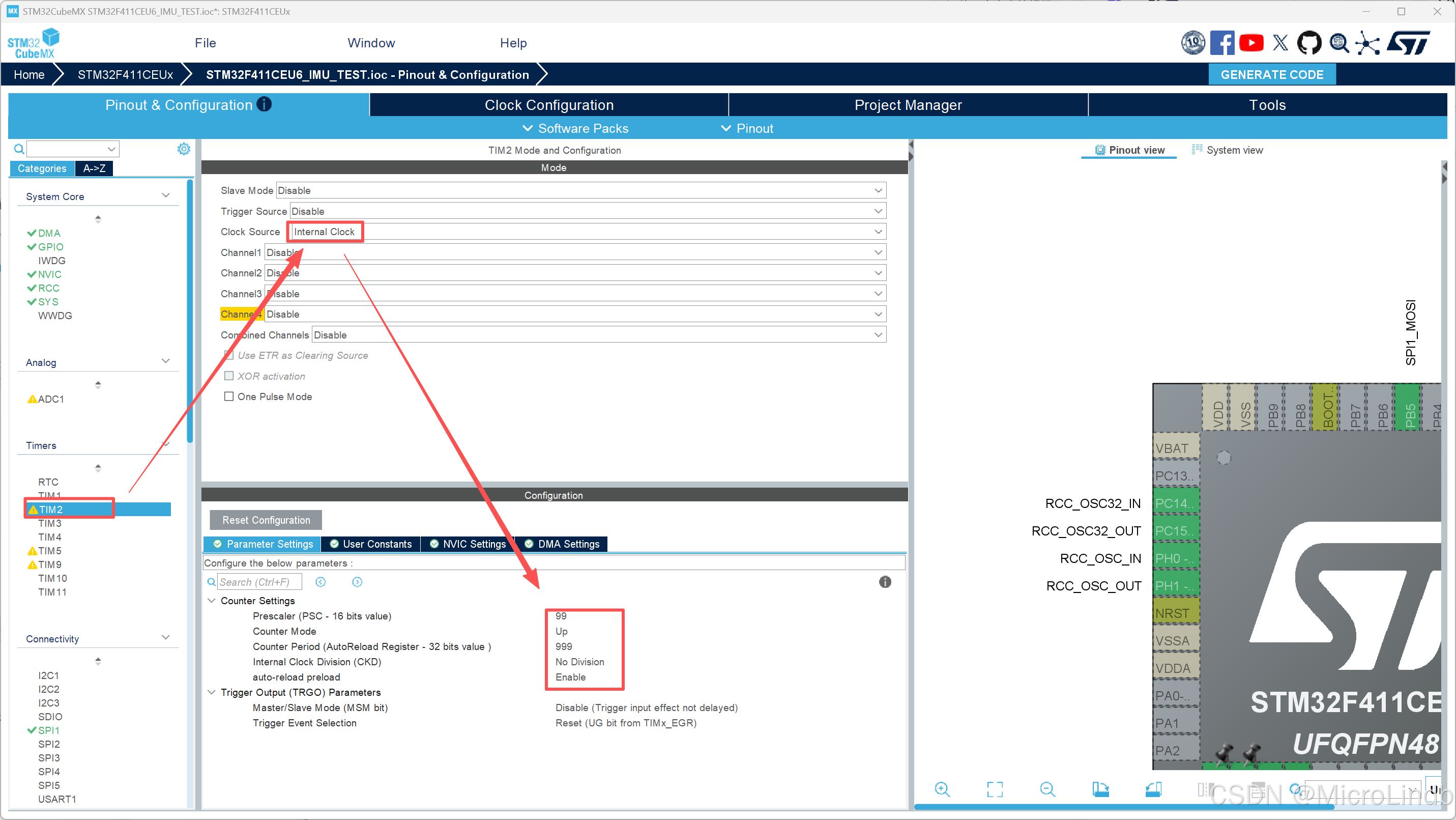

5.TIM2 定时器设置

Parameter Settings

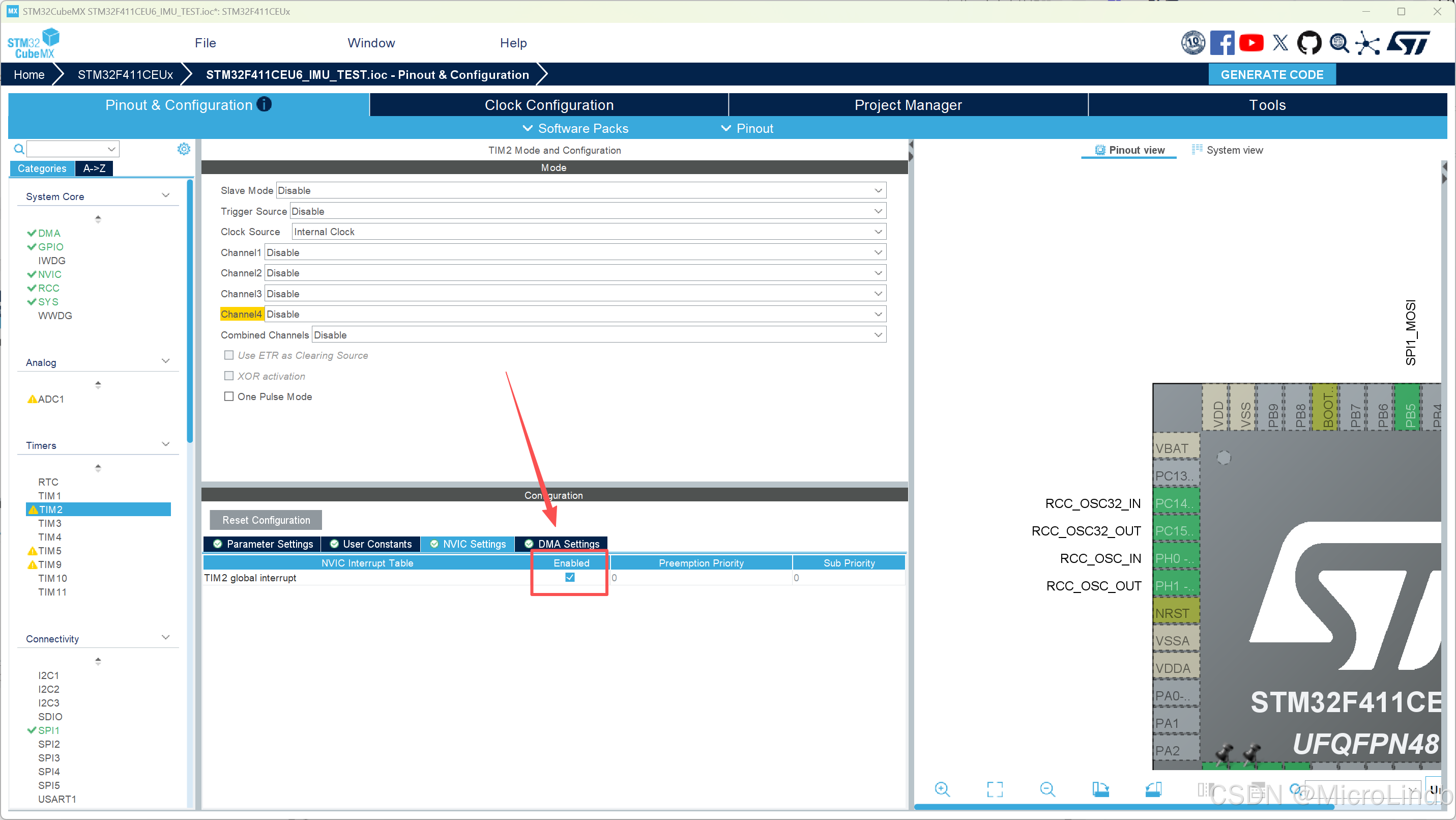

NVIC Settings

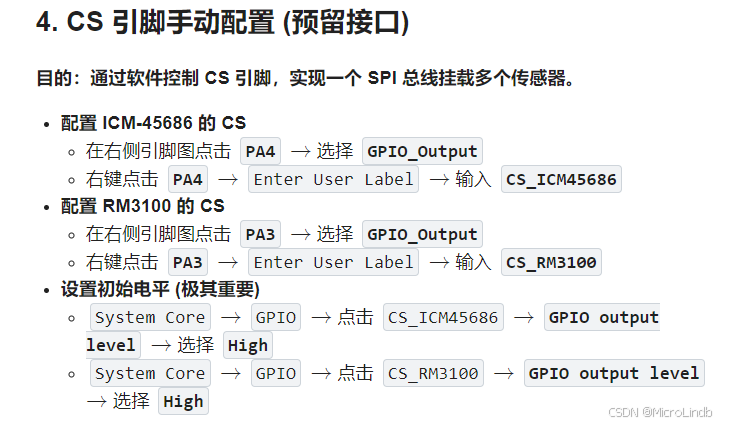

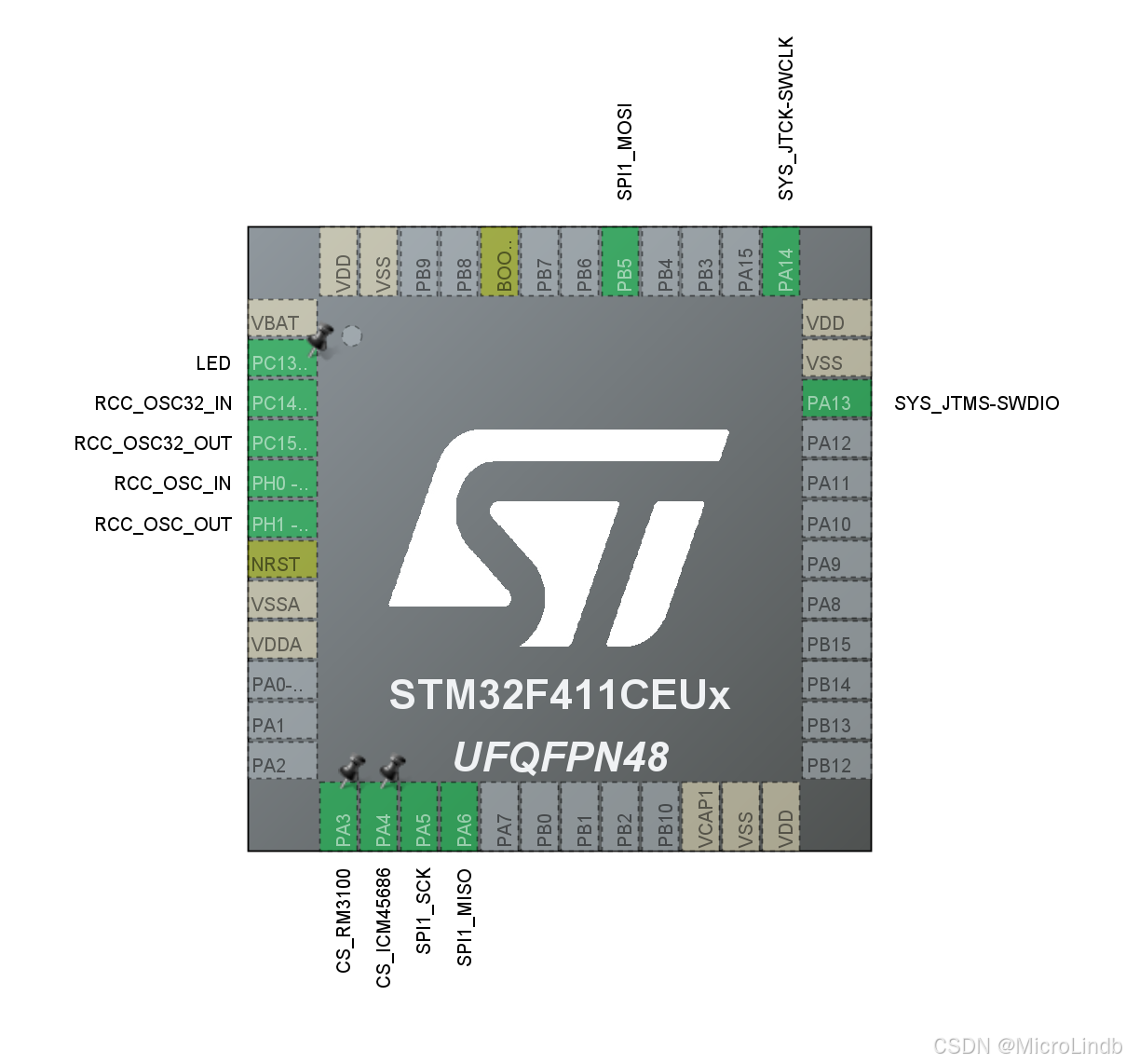

6.CS引脚手动配置

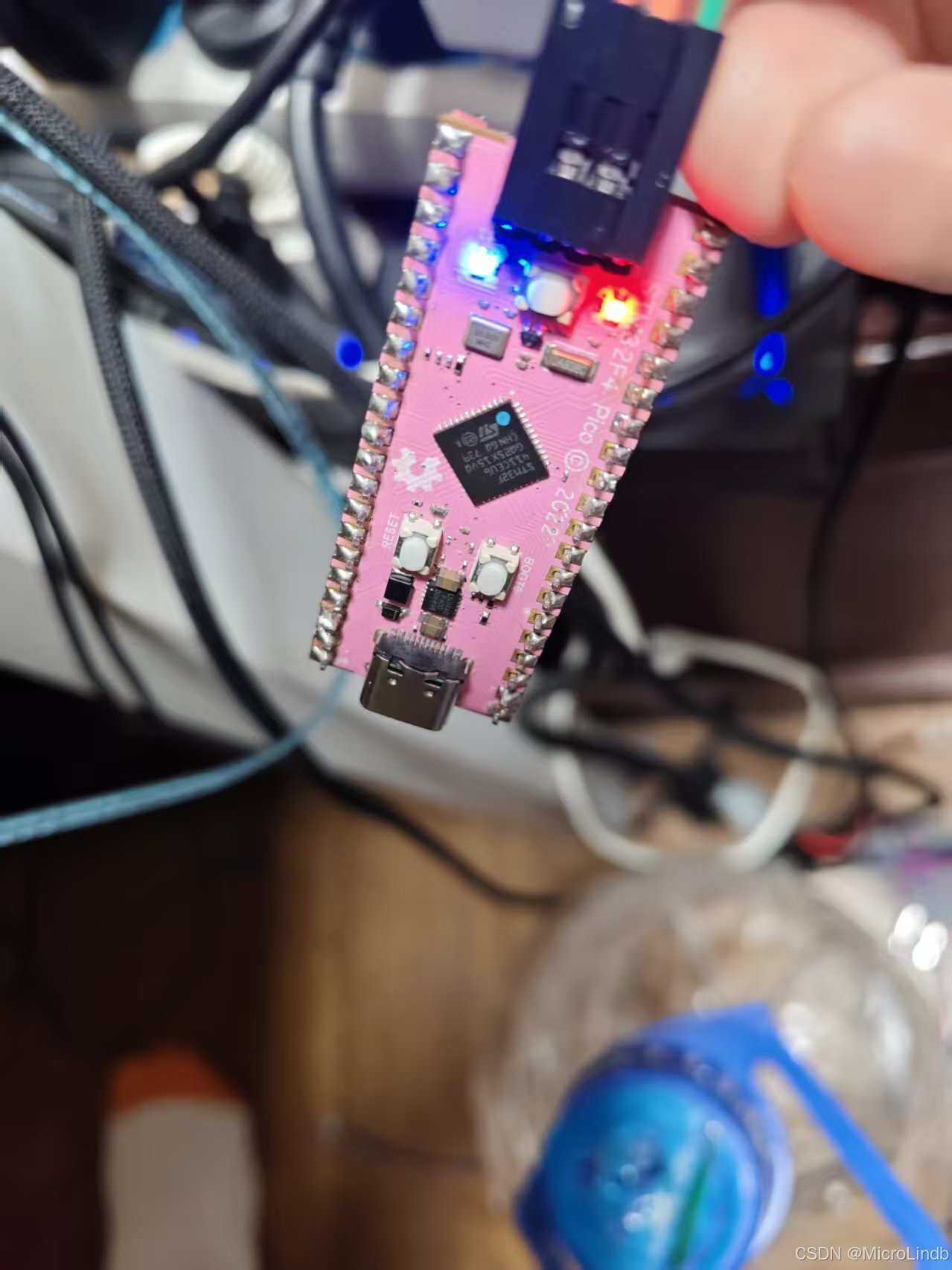

另外，为了先验证，我们将 PC13 设置为 LED 小灯，以验证环境和编译没有问题。

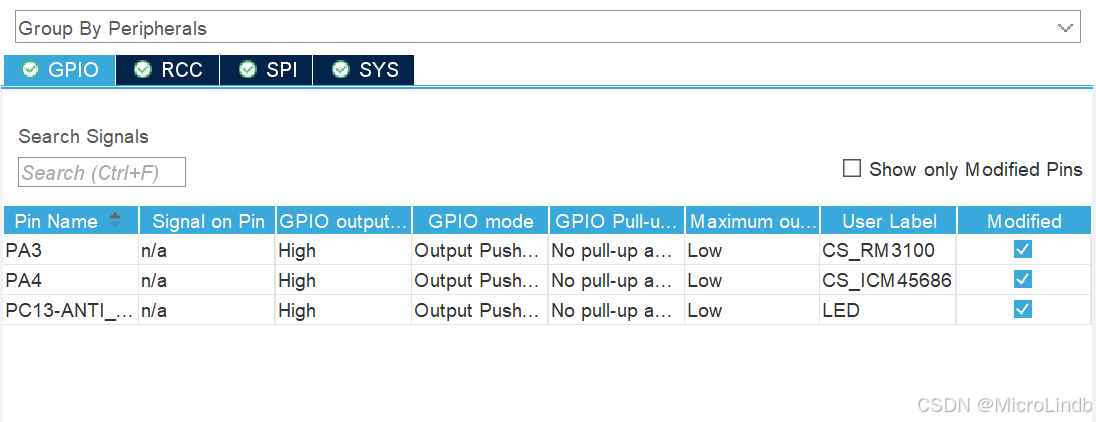

查看GPIO配置，核对。

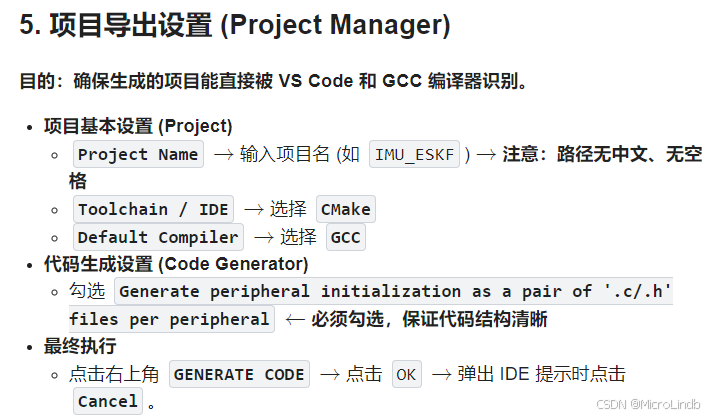

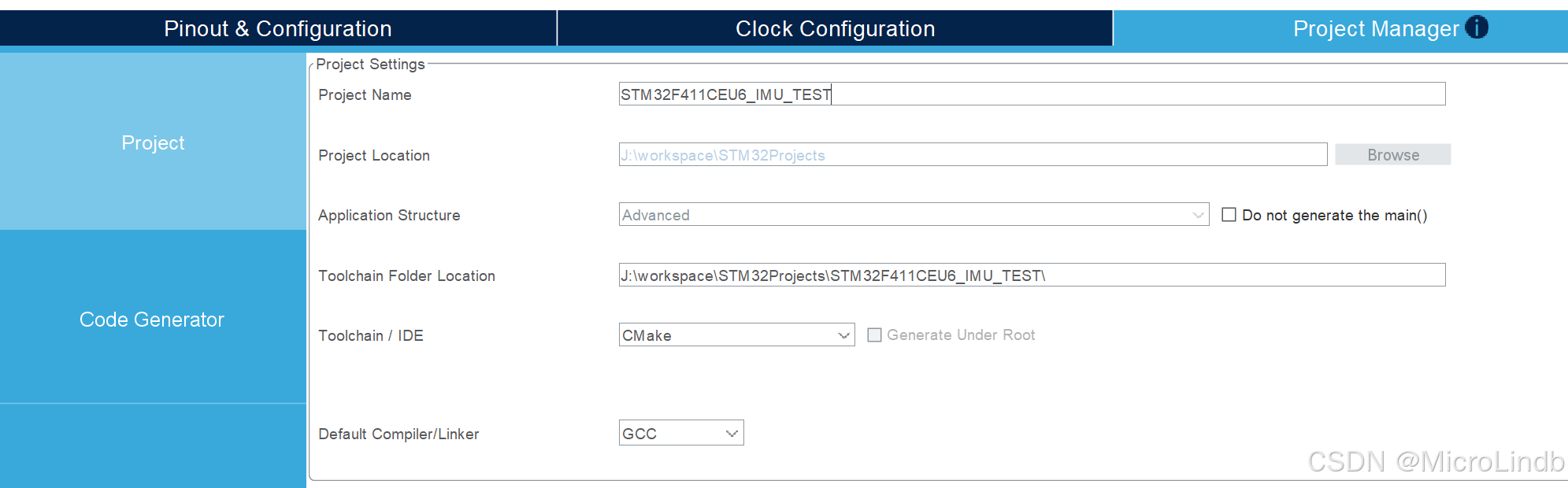

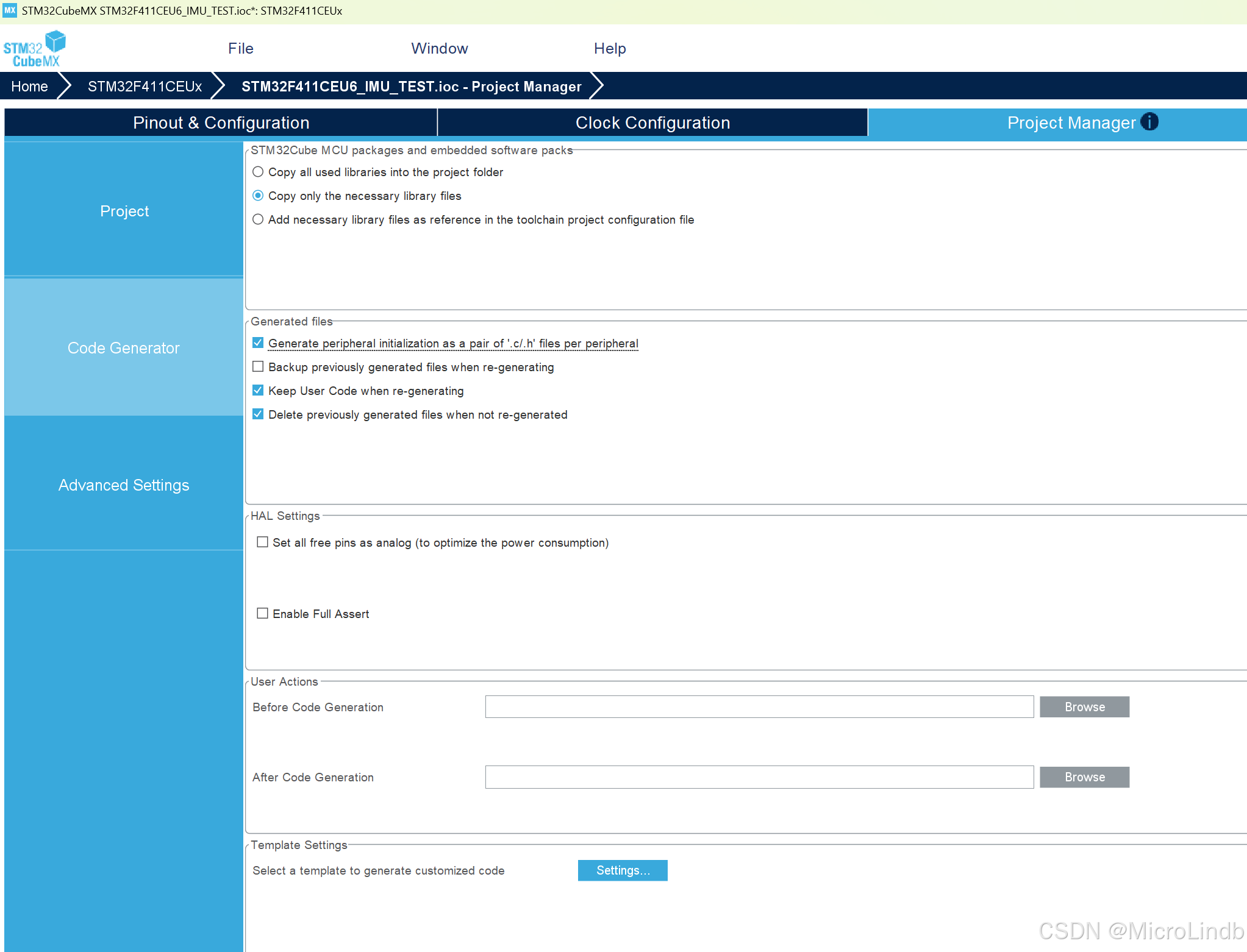

7.项目导出设置

四、vscode 编码

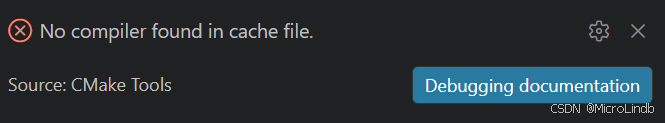

1.vscode自动加载 cmake

加载后，选择左侧 CMake 图标，然后 configure 改成 Debug

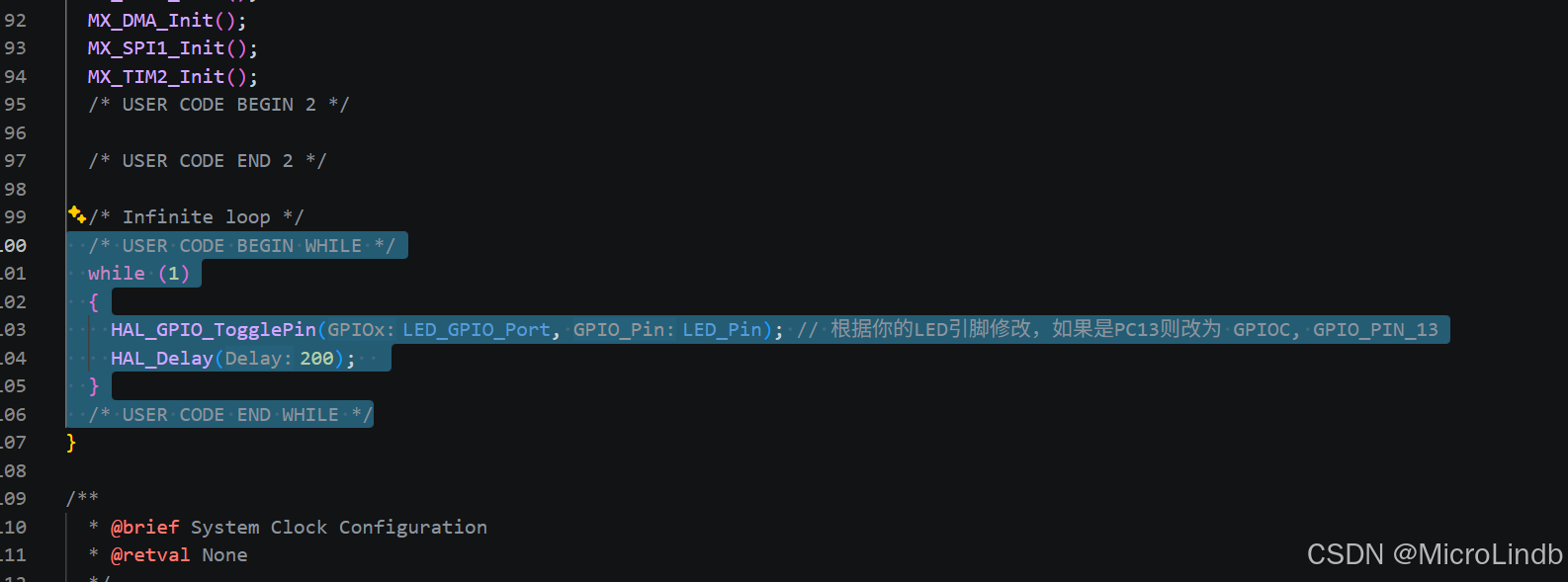

2.更改main.c代码

c 复制代码

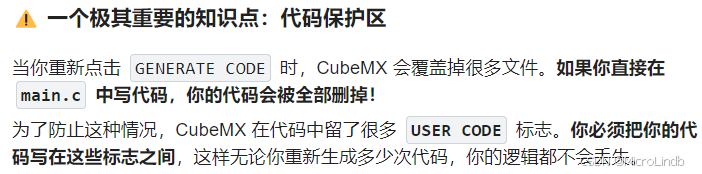

  /* USER CODE BEGIN WHILE */
  while (1)
  {
    HAL_GPIO_TogglePin(LED_GPIO_Port, LED_Pin); // 根据你的LED引脚修改，如果是PC13则改为 GPIOC, GPIO_PIN_13
    HAL_Delay(50);
  }
  /* USER CODE END WHILE */

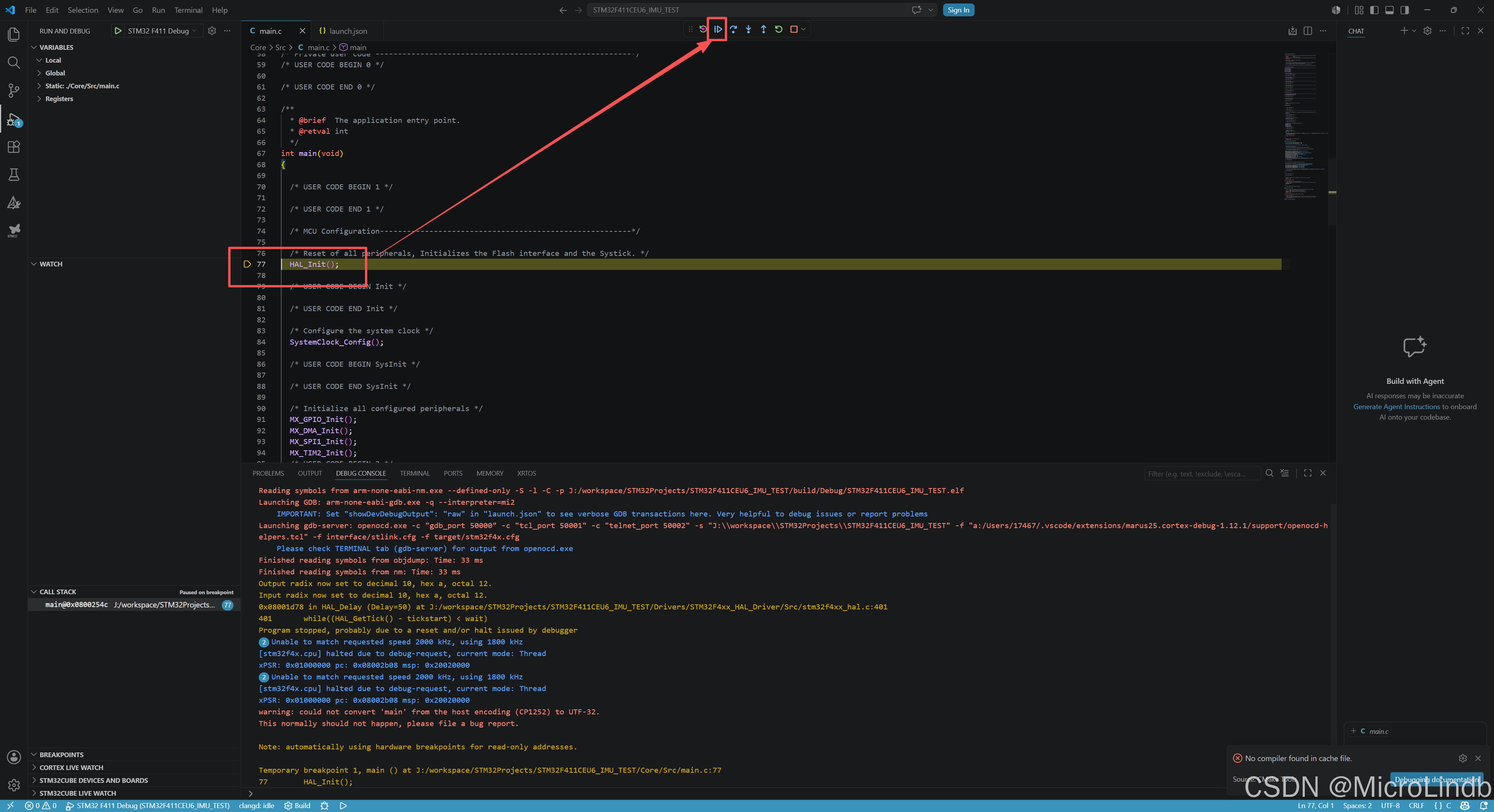

3.配置 Cortex-Debug 文件

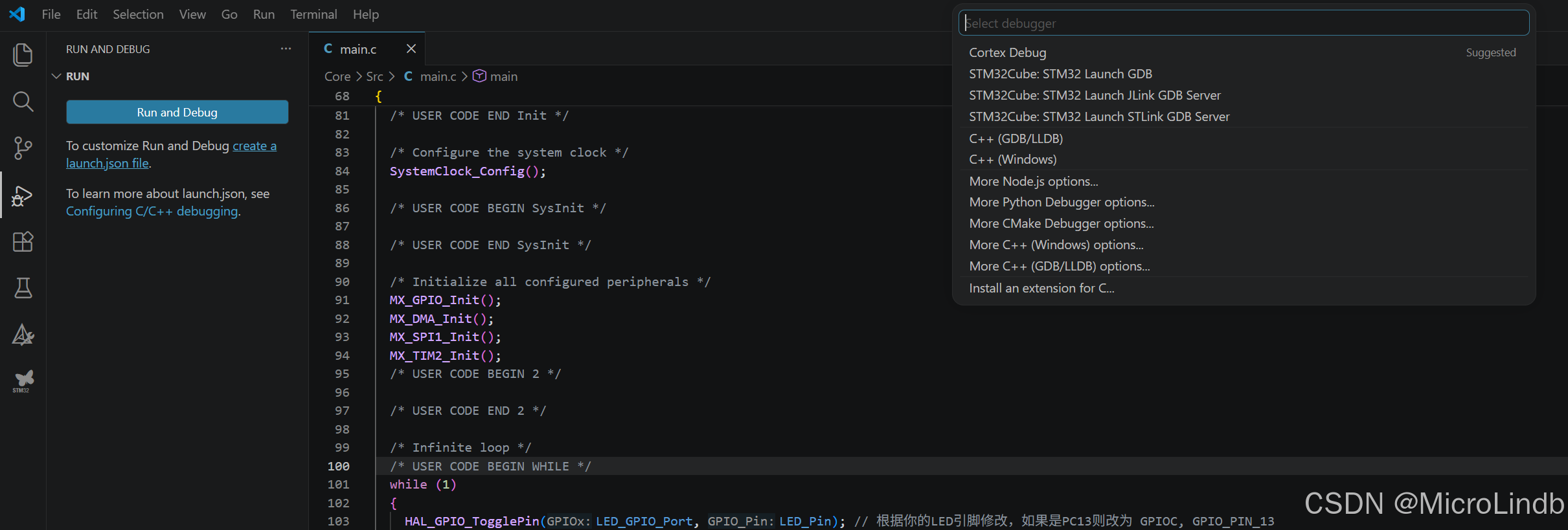

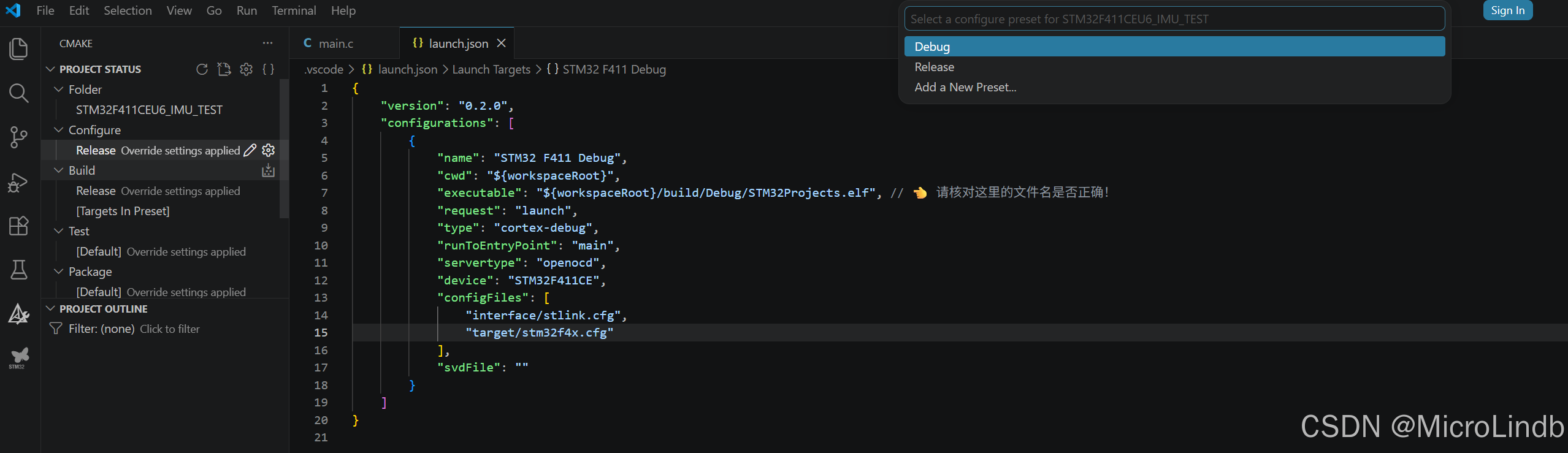

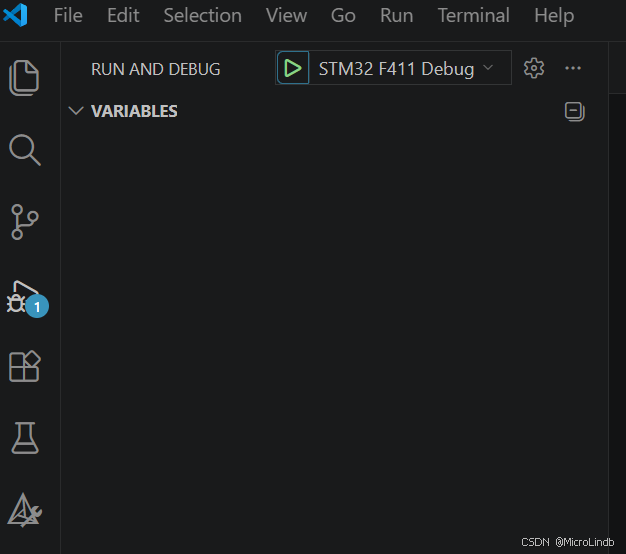

左侧选择 bug虫子图标 -> create a launch.json file -> Cortex Debug

文件内容参考：

json 复制代码

{
    "version": "0.2.0",
    "configurations": [
        {
            "name": "STM32 F411 Debug",
            "cwd": "${workspaceRoot}",
            "executable": "${workspaceRoot}/build/Debug/STM32F411CEU6_IMU_TEST.elf",
            "request": "launch",
            "type": "cortex-debug",
            "runToEntryPoint": "main",
            "servertype": "openocd",
            "device": "STM32F411CE",
            "configFiles": [
                "interface/stlink.cfg",
                "target/stm32f4x.cfg"
            ],
            "svdFile": ""
        }
    ]
}
