霍夫变换直线/线段检测

霍夫变换（Hough Transform）是机器视觉领域经典的几何特征检测算法，尤其在直线、线段检测中表现突出，广泛应用于车道线识别、文档边缘校正、工业零件定位等场景。

本文将从霍夫变换原理 、OpenCV 核心 API 解析 、Android 完整工程实现 三部分，手把手讲解霍夫直线检测。项目支持开发者传入自定义 2048×2048 本地图片，自动完成边缘检测、霍夫直线/线段提取与绘制，源码完整可编译、可直接运行，适合学习、项目集成与技术博文发布。

---

霍夫变换核心原理

霍夫变换的核心思想是**"空间映射与投票"**，将图像空间中的点映射到参数空间，通过投票统计找到满足同一参数方程的点集，从而检测出直线、圆等几何形状。

1. 直线的参数化表示

在图像空间中，一条直线可以用极坐标形式表示：

ρ=xcos⁡θ+ysin⁡θ \rho = x \cos\theta + y \sin\theta ρ=xcosθ+ysinθ

• ρ\rhoρ：直线到图像原点（左上角）的距离；
• θ\thetaθ：直线与垂直方向的夹角，范围 0,π0, \\pi0,π。

这种参数化表示的优势是：所有直线都能被唯一表示，且无需处理直线斜率无穷大的特殊情况。

2. 从图像空间到参数空间的映射

图像空间中的一个点 (x0,y0)(x_0, y_0)(x0,y0)，在参数空间中对应一条正弦曲线：

ρ=x0cos⁡θ+y0sin⁡θ \rho = x_0 \cos\theta + y_0 \sin\theta ρ=x0cosθ+y0sinθ

图像空间中同一条直线上的多个点，在参数空间中对应的正弦曲线会相交于同一点 (ρ,θ)(\rho, \theta)(ρ,θ)。

3. 累加器投票机制

霍夫变换使用一个二维累加器（投票矩阵）统计参数空间中各点的投票数：

1. 遍历二值边缘图像中的所有非零像素点；
2. 对每个点，遍历所有可能的 θ\thetaθ 值，计算对应的 ρ\rhoρ；
3. 累加器中 (ρ,θ)(\rho, \theta)(ρ,θ) 位置的投票数加1；
4. 投票数超过预设阈值的 (ρ,θ)(\rho, \theta)(ρ,θ)，即为检测到的直线。

4. 概率霍夫变换（HoughLinesP）

标准霍夫变换只能检测无限长直线，而实际应用中我们通常需要线段（带端点）。OpenCV 提供的 HoughLinesP（概率霍夫变换）是其优化版本，核心改进：

• 随机选取边缘点进行投票，减少计算量；
• 引入线段最小长度、最大间隙两个参数，仅保留连续线段；
• 直接返回线段的两个端点坐标，无需额外计算直线与图像边界的交点。

---

OpenCV 核心 API 解析

1. 标准霍夫直线检测：cv::HoughLines

void HoughLines(
    InputArray image,          // 输入二值边缘图像（如 Canny 输出）
    OutputArray lines,         // 输出直线参数向量，每个元素为 Vec2f(ρ, θ)
    double rho,                // ρ 方向步长（像素级精度）
    double theta,              // θ 方向步长（弧度级精度）
    int threshold,             // 最低投票数
    double srn = 0,            // 多尺度霍夫变换的 rho 除数
    double stn = 0,            // 多尺度霍夫变换的 theta 除数
    double min_theta = 0,      // θ 范围最小值
    double max_theta = CV_PI   // θ 范围最大值
);

• 常用参数：rho=1，theta=CV_PI/180，threshold 根据图像调整（一般 50~150）；
• 输出结果：仅包含直线参数，需额外计算直线与图像边界的交点才能绘制。

2. 概率霍夫线段检测：cv::HoughLinesP

void HoughLinesP(
    InputArray image,          // 输入二值边缘图像
    OutputArray lines,         // 输出线段向量，每个元素为 Vec4i(x1,y1,x2,y2)
    double rho,                // ρ 方向步长
    double theta,              // θ 方向步长
    int threshold,             // 最低投票数
    double minLineLength = 0,  // 线段最小长度（像素）
    double maxLineGap = 0      // 线段间允许的最大间隙（像素）
);

• 关键参数：minLineLength 过滤过短线段，maxLineGap 合并断裂的同一直线段；
• 输出结果：直接返回线段端点坐标，可直接用 cv::line 绘制。

---

Android 完整工程实现

环境说明

• 开发环境：Android Studio + NDK 27 + OpenCV Android
• 图片要求：支持开发者自行传入 2048×2048 本地图片
• 技术栈：Kotlin + JNI + C++ + OpenCV

布局文件 activity_main.xml

页面分为原图展示区、Canny 边缘图、霍夫直线检测结果区，使用滚动布局适配大图预览：

<?xml version="1.0" encoding="utf-8"?>
<ScrollView xmlns:android="http://schemas.android.com/apk/res/android"
    android:layout_width="match_parent"
    android:layout_height="match_parent"
    android:background="#f5f5f5">

    <LinearLayout
        android:layout_width="match_parent"
        android:layout_height="wrap_content"
        android:orientation="vertical"
        android:padding="10dp"
        android:gap="10dp">

        <!-- 原始图片展示 -->
        <LinearLayout
            android:layout_width="match_parent"
            android:layout_height="wrap_content"
            android:orientation="vertical">
            <TextView
                android:layout_width="wrap_content"
                android:layout_height="wrap_content"
                android:text="原始图片"
                android:textSize="16sp"
                android:textStyle="bold"/>
            <ImageView
                android:id="@+id/iv_origin"
                android:layout_width="match_parent"
                android:layout_height="220dp"
                android:scaleType="fitCenter"
                android:background="#ffffff"/>
        </LinearLayout>

        <!-- Canny 边缘图 -->
        <LinearLayout
            android:layout_width="match_parent"
            android:layout_height="wrap_content"
            android:orientation="vertical">
            <TextView
                android:layout_width="wrap_content"
                android:layout_height="wrap_content"
                android:text="Canny 边缘图"
                android:textSize="16sp"
                android:textStyle="bold"/>
            <ImageView
                android:id="@+id/iv_canny"
                android:layout_width="match_parent"
                android:layout_height="220dp"
                android:scaleType="fitCenter"
                android:background="#ffffff"/>
        </LinearLayout>

        <!-- 霍夫线段检测结果 -->
        <LinearLayout
            android:layout_width="match_parent"
            android:layout_height="wrap_content"
            android:orientation="vertical">
            <TextView
                android:layout_width="wrap_content"
                android:layout_height="wrap_content"
                android:text="霍夫线段检测结果"
                android:textSize="16sp"
                android:textStyle="bold"/>
            <ImageView
                android:id="@+id/iv_hough"
                android:layout_width="match_parent"
                android:layout_height="220dp"
                android:scaleType="fitCenter"
                android:background="#ffffff"/>
        </LinearLayout>

    </LinearLayout>
</ScrollView>

上层 Kotlin 代码 MainActivity.kt

负责加载本地图片、创建位图、调用 JNI 原生方法、展示结果。开发者只需将自己的 2048×2048 图片 放入 res/drawable 目录，修改资源名即可使用：

package com.example.houghline

import android.graphics.Bitmap
import android.graphics.BitmapFactory
import android.os.Bundle
import android.widget.ImageView
import androidx.appcompat.app.AppCompatActivity

class MainActivity : AppCompatActivity() {

    companion object {
        init {
            System.loadLibrary("native-lib")
        }
    }

    /**
     * JNI 原生方法：执行 Canny 边缘检测 + 霍夫线段检测
     * @param srcBitmap 输入原图 Bitmap
     * @param outCanny 输出 Canny 边缘图 Bitmap
     * @param outHough 输出霍夫线段检测结果 Bitmap
     */
    private external fun processHoughLine(
        srcBitmap: Bitmap,
        outCanny: Bitmap,
        outHough: Bitmap
    )

    override fun onCreate(savedInstanceState: Bundle?) {
        super.onCreate(savedInstanceState)
        setContentView(R.layout.activity_main)

        // ========== 1. 加载你自己的 2048*2048 图片 ==========
        val srcBitmap = BitmapFactory.decodeResource(resources, R.drawable.test_image)

        // 创建输出位图，尺寸与原图保持一致
        val cannyBitmap = Bitmap.createBitmap(srcBitmap.width, srcBitmap.height, Bitmap.Config.ARGB_8888)
        val houghBitmap = Bitmap.createBitmap(srcBitmap.width, srcBitmap.height, Bitmap.Config.ARGB_8888)

        // ========== 2. 调用原生算法 ==========
        processHoughLine(srcBitmap, cannyBitmap, houghBitmap)

        // ========== 3. 展示图片 ==========
        findViewById<ImageView>(R.id.iv_origin).setImageBitmap(srcBitmap)
        findViewById<ImageView>(R.id.iv_canny).setImageBitmap(cannyBitmap)
        findViewById<ImageView>(R.id.iv_hough).setImageBitmap(houghBitmap)
    }
}

底层 C++ JNI 代码 native-lib.cpp

核心逻辑：Bitmap 与 OpenCV Mat 互转、Canny 边缘检测、概率霍夫线段检测与绘制，附带完整注释：

#include <jni.h>
#include <opencv2/opencv.hpp>
#include <android/bitmap.h>

using namespace cv;
using namespace std;

/**
 * Bitmap 转 OpenCV Mat
 * @param bitmap Android 上层传入的 Bitmap
 * @return 转换后的 BGR 格式 Mat
 */
Mat bitmapToMat(JNIEnv *env, jobject bitmap) {
    AndroidBitmapInfo info;
    void* pixels = nullptr;
    AndroidBitmap_getInfo(env, bitmap, &info);
    AndroidBitmap_lockPixels(env, bitmap, &pixels);

    Mat rgba(info.height, info.width, CV_8UC4, pixels);
    Mat bgr;
    cvtColor(rgba, bgr, COLOR_RGBA2BGR);
    AndroidBitmap_unlockPixels(env, bitmap);
    return bgr;
}

/**
 * OpenCV Mat 转 Bitmap，用于回传给 Android 上层展示
 * @param srcMat OpenCV 图像矩阵
 * @param dstBitmap 目标 Bitmap
 */
void matToBitmap(JNIEnv *env, const Mat& srcMat, jobject dstBitmap) {
    AndroidBitmapInfo info;
    void* pixels = nullptr;
    AndroidBitmap_getInfo(env, dstBitmap, &info);
    AndroidBitmap_lockPixels(env, dstBitmap, &pixels);

    Mat rgba;
    if (srcMat.channels() == 1) {
        cvtColor(srcMat, rgba, COLOR_GRAY2RGBA);
    } else {
        cvtColor(srcMat, rgba, COLOR_BGR2RGBA);
    }
    memcpy(pixels, rgba.data, info.width * info.height * 4);
    AndroidBitmap_unlockPixels(env, dstBitmap);
}

/**
 * 霍夫线段检测核心逻辑
 * @param srcBgr 输入彩色图像
 * @param outCanny 输出 Canny 边缘图像
 * @param outHough 输出霍夫线段检测结果图像
 */
void houghLineDetection(const Mat& srcBgr, Mat& outCanny, Mat& outHough) {
    // 1. 转灰度图
    Mat srcGray;
    cvtColor(srcBgr, srcGray, COLOR_BGR2GRAY);

    // 2. Canny 边缘检测（霍夫变换输入为二值边缘图）
    Canny(srcGray, outCanny, 50, 150, 3);

    // 3. 概率霍夫线段检测
    vector<Vec4i> lines;
    HoughLinesP(
        outCanny, lines,
        1,                  // ρ 步长
        CV_PI/180,          // θ 步长
        60,                 // 最低投票数
        100,                // 线段最小长度
        20                  // 线段间最大间隙
    );

    // 4. 在原图上绘制检测到的线段（绿色线条，线宽 2）
    outHough = srcBgr.clone();
    for (size_t i = 0; i < lines.size(); i++) {
        Vec4i l = lines[i];
        line(outHough, Point(l[0], l[1]), Point(l[2], l[3]), Scalar(0, 255, 0), 2);
    }
}

/**
 * JNI 入口函数：供 Kotlin 调用
 */
extern "C" JNIEXPORT void JNICALL
Java_com_example_houghline_MainActivity_processHoughLine(
        JNIEnv *env, jobject thiz,
        jobject srcBitmap,
        jobject outCanny,
        jobject outHough)
{
    // 1. Bitmap 转 Mat
    Mat srcBgr = bitmapToMat(env, srcBitmap);
    Mat matCanny, matHough;

    // 2. 执行 Canny + 霍夫线段检测
    houghLineDetection(srcBgr, matCanny, matHough);

    // 3. 结果回转为 Bitmap，返回上层
    matToBitmap(env, matCanny, outCanny);
    matToBitmap(env, matHough, outHough);
}

3.4 CMake 配置（CMakeLists.txt）

NDK 编译核心配置，关联 OpenCV 库，按需修改 OpenCV 路径即可：

cmake_minimum_required(VERSION 3.22.1)

project("houghline")

# 引入 OpenCV 头文件目录
include_directories(E:/xxx/opencv-native/include)

# 配置原生库
add_library(
        native-lib
        SHARED
        native-lib.cpp)

# 链接系统库与 OpenCV 库
find_library(
        log-lib
        log)

target_link_libraries(
        native-lib
        ${log-lib})

---

运行说明与效果解读

使用步骤

1. 将 2048×2048 图片 放入项目 res/drawable 文件夹；
2. 在 Kotlin 代码中修改图片资源名 R.drawable.test_image；
3. 同步 NDK 配置，编译运行项目；
4. 页面自动展示原图 、Canny 边缘图 与霍夫线段检测结果图。

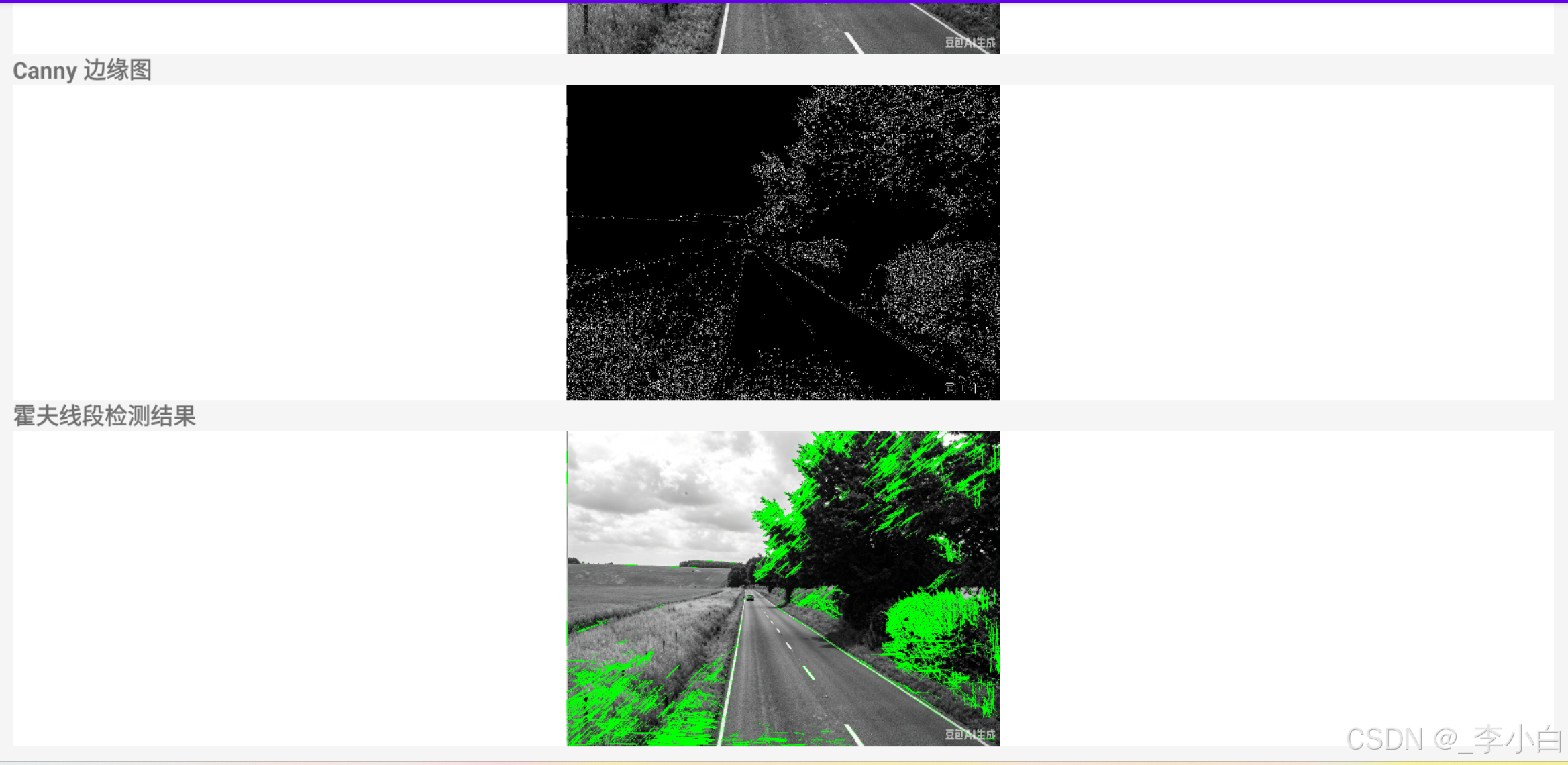

运行效果

• 原图：你自定义的 2048×2048 彩色图片；
• Canny 边缘图：黑色背景 + 白色单像素细边缘，为霍夫变换提供输入；
• 霍夫结果图：在原图上用绿色线条标注出检测到的所有线段，仅保留长度达标、连续的线段。

参数调优指南

根据图片场景调整霍夫变换参数，适配不同场景：

1. 道路线检测 ：提高 minLineLength（如 150），过滤过短的干扰线段；
2. 文档边缘检测 ：降低 maxLineGap（如 10），保证断裂的文档边缘被合并；
3. 高噪声图片 ：提高 threshold（如 80），减少噪声产生的伪直线；
4. 低对比度图片 ：降低 threshold（如 40），同时降低 Canny 低阈值（如 30），保留更多弱边缘。

---

总结与拓展

1. 算法核心：霍夫变换通过"参数空间投票"实现直线检测，概率霍夫变换是工程中更常用的线段检测方案；
2. API 要点 ：HoughLinesP 需传入二值边缘图，minLineLength 和 maxLineGap 是控制检测效果的关键参数；
3. 工程优势：本项目完全基于 Android NDK + OpenCV 实现，支持自定义大图输入，源码注释完整，可直接用于车道线检测、文档校正等项目集成；
4. 拓展方向 ：可在此基础上增加霍夫圆检测（HoughCircles）、滑动条动态调整参数、相机实时霍夫检测等功能。
