Cybellum 固件包上传扫描流程操作手册

大棉花哥哥2026-06-10 8:22

本文档详细介绍了在 Cybellum Platform 3.11 版本中上传固件包并进行 SCA（软件组成分析）扫描的完整操作流程。

目录

  1. 概述
  2. 操作前准备
  3. 操作步骤详解
  4. 扫描流程详解
  5. 扫描结果说明
  6. 支持的文件格式
  7. 常见问题与注意事项

1. 概述

Cybellum Platform 支持通过上传二进制固件文件创建组件，并自动执行软件组成分析（SCA）。该技术能够从固件中提取有价值的信息，包括：

分析内容 说明
SBOM（软件物料清单） 识别固件中包含的所有开源软件包
漏洞信息 自动关联已知漏洞（CVE）
代码弱点 检测二进制级别的安全弱点
恶意软件 识别潜在的恶意代码
加密密钥 发现嵌入的加密密钥
配置信息 分析系统配置和隐私风险
硬件信息 识别硬件组件和接口

2. 操作前准备

2.1 权限要求

权限 说明
dt_create 创建组件权限
dt_update_asset_info 更新组件资产信息权限
dt_update_version_info 更新版本信息权限

2.2 文件准备

重要提示：

  • 确保上传的固件文件未被加密，扫描加密文件可能产生意外结果
  • 建议文件大小不超过系统限制（大文件可能需要更长扫描时间）
  • 确认文件格式在支持列表中（详见第6章）

3. 操作步骤详解

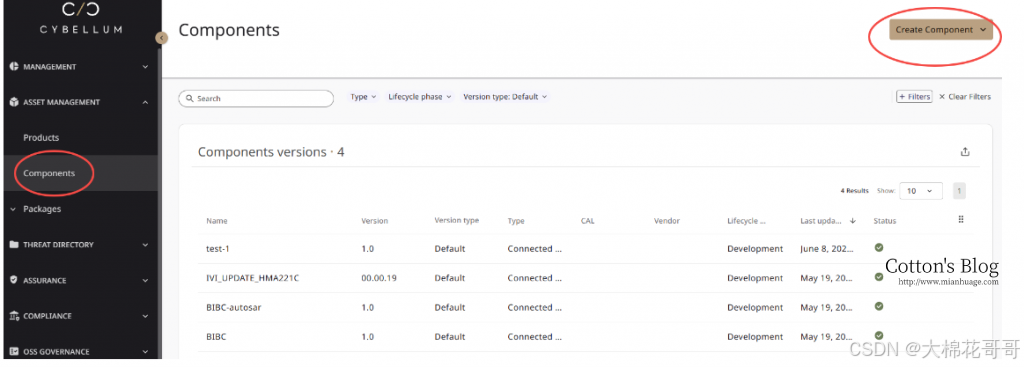

步骤一：进入组件管理页面

  1. 登录 Cybellum Platform
  2. 在左侧导航栏中点击 Asset Management（资产管理）
  3. 点击 Components（组件）菜单项

进入组件页面后，可以看到现有组件列表及其状态信息。

步骤二：创建新组件

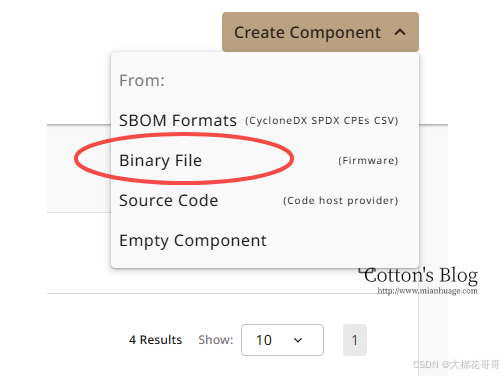

  1. 在组件页面右上角，点击 Create Component（创建组件）按钮
  2. 在下拉菜单中选择 Binary File (firmware) （二进制文件/固件）选项

说明：选择 Binary File (firmware) 表示将通过 SCA 技术分析上传的固件文件。

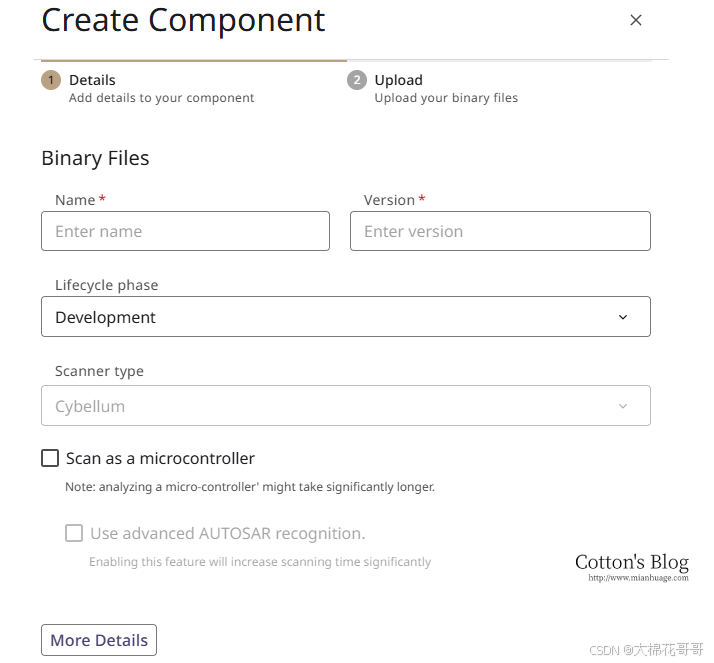

步骤三：填写组件基本信息

在弹出的创建向导中，填写组件的基本信息。

3.1 必填字段
字段名 说明
Name 组件的唯一名称
Version 组件版本号（无需遵循语义化版本规范）
Lifecycle phase 生命周期阶段
Business unit 业务单元（根据平台版本提供下拉选项）
Scanner type 扫描引擎类型（目前仅支持 'Cybellum'）

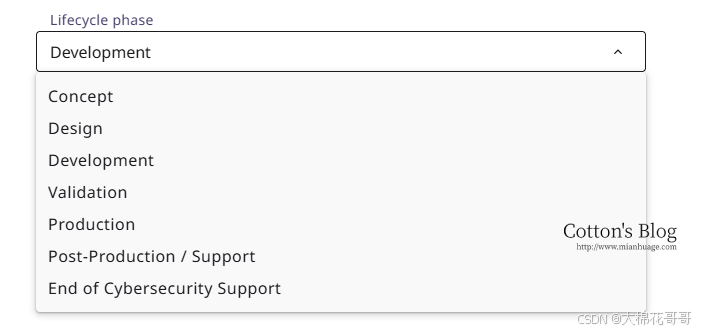

3.2 生命周期阶段选项
阶段 说明
Concept 概念阶段
Design 设计阶段
Development 开发阶段
Validation 验证阶段
Production 生产阶段
Post-Production / Support 后生产/支持阶段
End of Cybersecurity Support 网络安全支持终止
3.3 高级扫描选项
选项 说明 注意事项
Scan as Microcontroller 启用微控制器优化处理 会显著增加扫描时间，谨慎使用
Use advanced AUTOSAR recognition 启用高级 AUTOSAR 模块识别 需与微控制器选项配合使用
3.4 扩展字段（可选）

点击 More Details 按钮可显示更多可选字段：

字段名 说明
Component Type 组件类型
CAL 网络安全保证等级（1-4级）
Version Date 版本创建日期
Description 组件描述
Distribution 使用范围（外部使用/SaaS/内部使用/开源共享）
SBOM Phase SBOM 阶段（Design/Source/Analyzed/Build/Deployed/Runtime）
SBOM Timestamp SBOM 时间戳
SBOM Type 组件类型（application/framework/library/controller等）
Workflow 工作流配置
Tags 用户定义标签
Vendor 供应商名称
Model 型号名称
Part number 部件编号
Client 客户名称

步骤四：上传固件文件

填写完基本信息后，点击 Next 按钮进入上传界面。

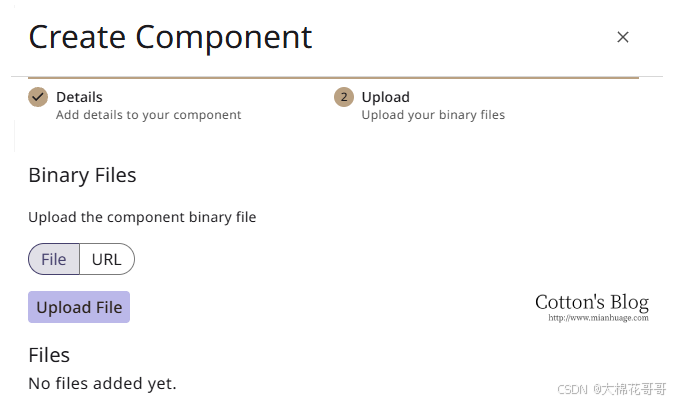

4.1 上传方式

支持两种上传方式：

方式 说明
Local filesystem 从本地文件系统上传
From a URL 从指定 URL 下载

​编辑

4.2 上传操作
  1. 选择上传方式
  2. 选择或指定固件文件
  3. 等待文件上传完

提示 ：支持的文件格式详见第6章

步骤五：确认创建并启动扫描

  1. 确认文件上传完成
  2. 点击 Create 按钮
  3. 系统开始创建组件并启动扫描流程

创建成功后，新组件将出现在组件列表中，状态显示为 Processing（处理中）。

步骤六：监控扫描进度

6.1 查看扫描状态

在组件列表中可以查看扫描状态：

状态 说明
Queued 排队等待
Processing 正在处理
Completed 扫描完成
Error 扫描出错

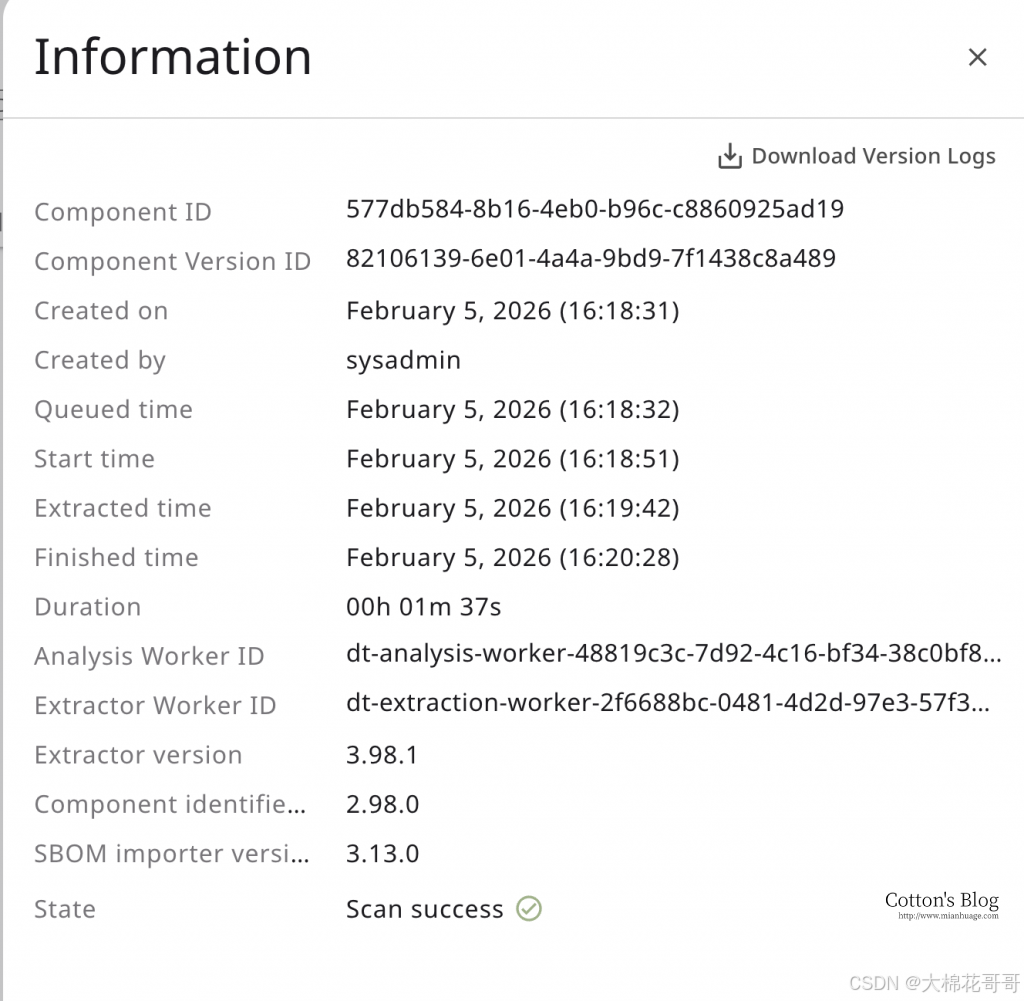

6.2 查看详细信息

点击组件行，进入组件详情页面。点击右上角的信息图标可查看扫描详细信息：

​编辑

扫描信息包含：

  • 组件 ID
  • 创建时间
  • 扫描统计（排队、开始、提取、完成时间）
  • 扫描持续时间
  • Worker ID
  • 扫描状态
  • 扫描引擎版本信息

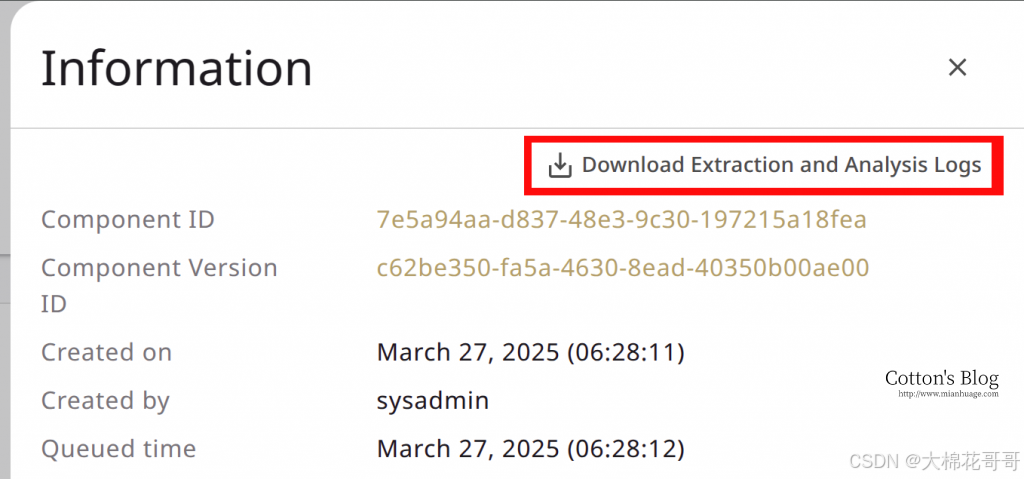

6.3 下载扫描日志

如需故障排查，可点击 Download Extraction and Analysis Logs 按钮下载完整日志：

​编辑

步骤七：查看扫描结果

当组件状态变为 Completed 后，可以查看完整的扫描结果。

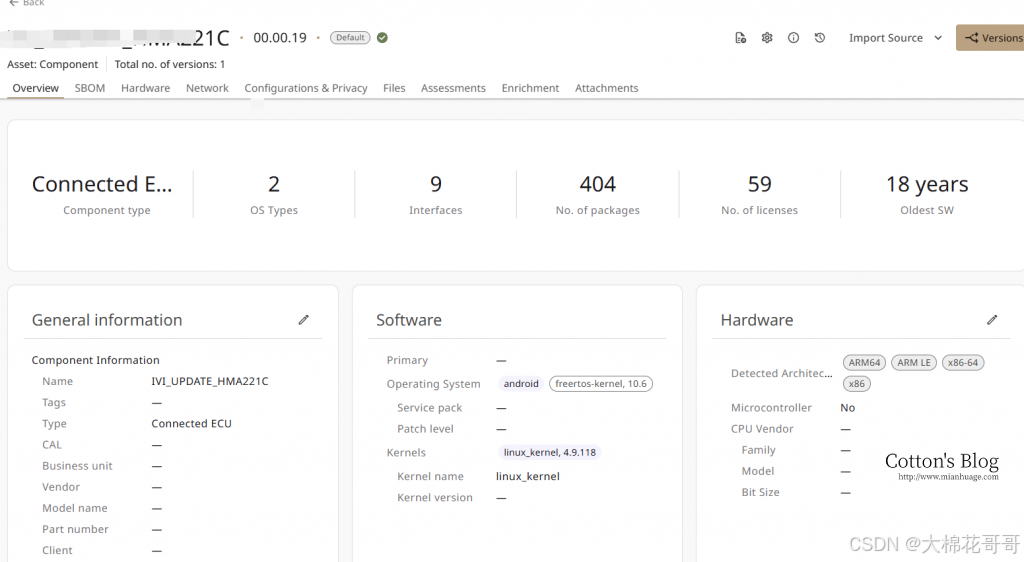

7.1 组件概览

点击组件进入详情页面，概览标签页显示：

统计信息：

  • 组件类型
  • 识别的操作系统
  • 接口数量
  • SBOM 包数量
  • 唯一许可证数量
  • 最旧的 SBOM 包版本日期
7.2 文件树查看

进入 Files 标签页可浏览提取后的文件结构：

文件信息包含：

  • ID（内部文件 ID）
  • MIME 类型
  • MD5/SHA1 哈希值
  • 文件大小
  • 缓解措施（二进制加固机制）
  • 系统文件标识
  • 访问控制信息（Owner、Permissions）
  • 文件内容预览（前 20KB）
7.3 SBOM 管理

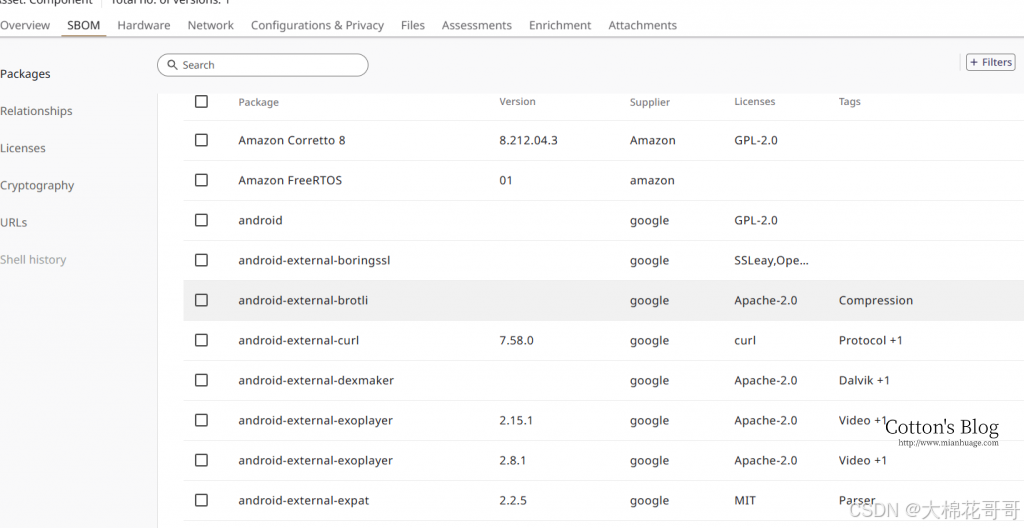

进入 SBOM 标签页查看识别的软件包：

​编辑

包信息包含：

  • 包名称和版本
  • 供应商信息
  • 许可证信息
  • EOL（生命周期终止）状态
  • 风险评分
7.4 其他分析结果
标签页 内容
Hardware HBOM 硬件物料清单
Network 网络接口、IP 地址、防火墙配置
Cryptography 加密密钥识别结果
Configurations & Privacy 配置和隐私分析结果

​编辑

4. 扫描流程详解

固件扫描流程分为三个主要阶段：

4.1 提取阶段 (Extraction)

提取阶段是 SCA 扫描的第一步，负责解包和提取固件文件。

流程说明
复制代码
上传文件 → 文件识别 → 类型分类 → 解包提取 → 元数据收集 → 文件系统存储
详细步骤
  1. 数字孪生识别：系统识别上传的组件版本文件，将路径发送给提取工作器
  2. 文件类型识别：遍历文件，使用 MIME 类型和自定义逻辑识别文件类型
  3. 提取执行：按预配置的提取器引擎顺序提取文件
  4. 元数据收集：收集文件名、大小、哈希值、权限等信息
  5. 文件系统存储：提取的文件系统存储到磁盘（通常约为原文件 3.5 倍大小）
提取引擎架构

提取工作器运行在独立的 Docker 容器中，包含：

  • 提取工作器容器（控制器和主引擎逻辑）
  • 提取引擎容器（执行提取过程）

提示：系统支持通过插件机制扩展自定义提取器，支持专有格式。

4.2 分析阶段 (Analysis)

分析阶段在提取完成后执行，由多个分析引擎并行处理。

分析引擎
引擎 功能
SBOM 引擎 软件包识别
信息泄露引擎 敏感信息检测
加密密钥引擎 加密密钥识别
注册表引擎 Windows 注册表解析
... 其他专用引擎
分析特点
  • 并发批处理：使用线程和进程池提高吞吐量
  • 领域专一：每个引擎负责特定领域的信息收集
  • 结果存储：分析结果存储到数据库并关联到组件版本
分析工作器架构

分析工作器运行在独立的 Docker 容器中，包含：

  • 分析工作器容器（控制器和主引擎逻辑）
  • 组件标识符容器（SBOM 识别）

4.3 包识别阶段 (Package Identification)

包识别阶段负责识别固件中的软件包并生成 SBOM。

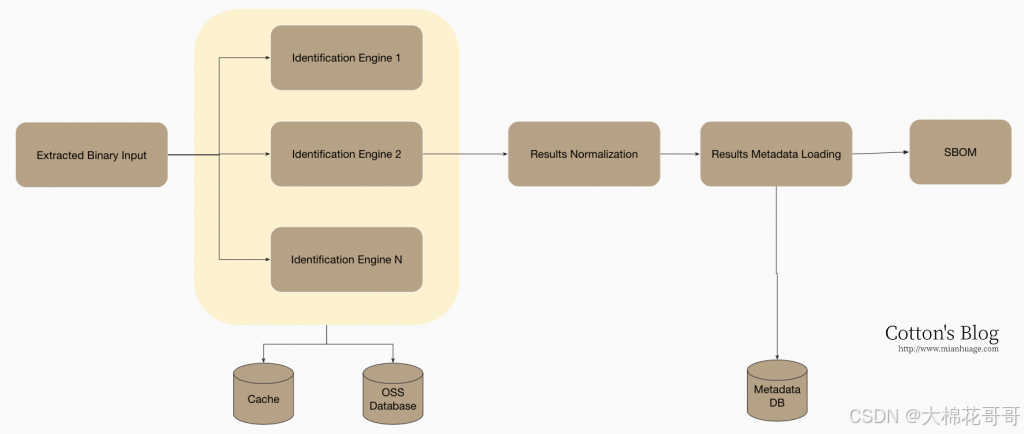

流程图
识别机制
机制 说明
签名匹配 查找二进制中的签名、函数符号、变量等
模式和二进制匹配 使用 YARA 规则或字符串匹配
包管理器解析 解析 dpkg、rpm、npm、pypi、NuGet 等
清单和配置文件 解析 pom.xml、os-release、IPA 文件等
文件元数据 分析 PE、ELF 头信息
结果处理流程
  1. 结果归一化：合并不同引擎的识别结果，处理版本差异
  2. 置信度分类：将结果分为低、中、高置信度
  3. 元数据加载：匹配 Cybellum 映射的包元数据
  4. SBOM 转换：将识别结果转换为 SBOM 对象存储

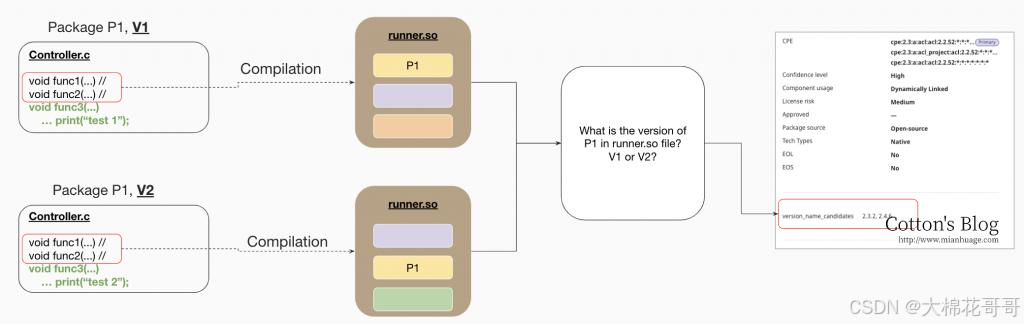

版本候选

当无法精确识别版本时，系统会显示版本候选列表：

​编辑

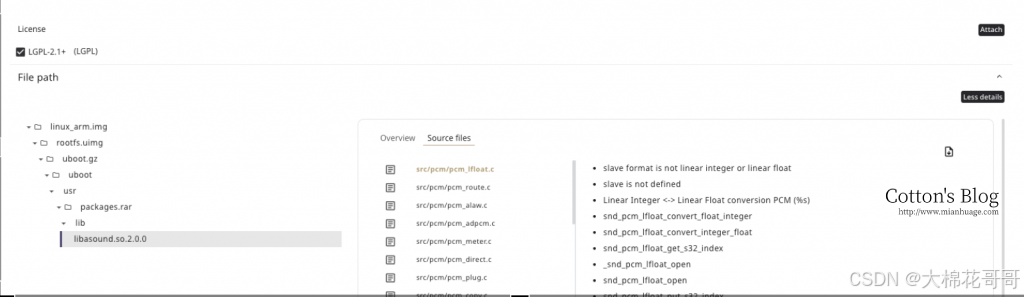

证据信息

可查看包识别的证据信息：

5. 扫描结果说明

5.1 组件页面列信息

列名 说明
Name 组件名称
Version 组件版本
Version Type 版本类型（Default/None）
Type 组件类型分类
CAL 组件评估等级
Vendor 供应商
Lifecycle Phase 生命周期阶段
Last Update 最后更新日期
Status 扫描状态
Business Unit 业务单元
Part Number 部件编号
Architectures 检测到的系统架构
Scan Date 扫描日期
Uploaded File Size 上传文件大小
Extracted File Size 提取后文件大小

5.2 KPI 指标

KPI 说明
Num of unknown vulnerabilities 未知漏洞数量
Num of known vulnerabilities 已知漏洞数量
Num of malwares 恶意软件数量
Num of packages SBOM 包数量
Num of passwords 检测到的密码数量
Num of HBOM 硬件物料清单条目数
Num of cryptographic keys 加密密钥数量
Max Risk Score 最高风险评分

6. 支持的文件格式

6.1 文件系统

类别 支持的文件系统
Linux ext2/3/4, JFS, JFFS2, UBIFS, btrfs, CramFS, SquashFS, xfs, minix, reiserfs, EROFS
Android ext4, sparse image, boot image
QNX QNX4, QNX6, QNX-EFS, QNX-IFS, QNX-QTD, QNX Trusted Safe FS
Windows NTFS
macOS Macintosh HFS
其他 ISO 9660/UDF, YAFFS, FreeBSD UFS, Thread-X, Linux Kernel Containers

6.2 压缩和归档格式

7-zip, AR, ARJ, bzip2, compress, cpio, gzip, lrzip, lzip, LZ4, LZH, LZMA, lzop, PLF Parrot, RAR, rzip, TAR, XAR, XZ, ZIP, StuffIt, zStandard, ACE, ZOO, ZPAQ

6.3 安装包格式

类别 支持格式
Linux Debian (.deb), Red Hat RPM (.rpm)
macOS DMG, PKG
Windows .exe, .msi, .cab, .mzz
Android APK, OTA
iOS IPA
其他 Intel HEX, ODX, U-Boot Ambarella, TPLink, TRX UEFI, VBF, VxWorks ROS, Xerox DLM 等

6.4 虚拟和磁盘镜像格式

EFI Boot, QEMU QCOW2, VMware VMDK, VirtualBox VDI/VHD, SREC, FFU, Uboot Image 等

6.5 微控制器文件格式

.bin, .hex, .s19, .s, .s1, .s2, .s3, .s37, .sx, .srec, .elf

6.6 SBOM 标准格式

格式 版本 导入 导出
CycloneDx 1.2-1.6 JSON/XML ✓ ✓ (JSON)
SPDX 2.1-2.3 多种格式 ✓ ✓ (TagValue/JSON)

7. 常见问题与注意事项

7.1 扫描时间相关

情况 原因 建议
扫描时间过长 启用了微控制器扫描选项 仅在必要时启用
扫描时间过长 启用了高级 AUTOSAR 识别 仅在需要时启用
扫描排队等待 系统资源占用高 等待其他扫描完成
大文件扫描慢 文件提取占用空间大 预留足够磁盘空间

7.2 扫描结果相关

问题 原因 解决方案
结果不完整 某些引擎失败 查看警告图标了解详情
版本未识别 二进制信息不足以区分版本 手动设置版本
包识别置信度低 识别证据不足 查看证据信息并手动确认

7.3 文件上传相关

问题 原因 解决方案
加密文件扫描异常 无法正确提取加密内容 确保文件未加密
格式不支持 文件格式不在支持列表 联系支持团队定制
上传失败 文件过大或网络问题 检查网络连接和文件大小

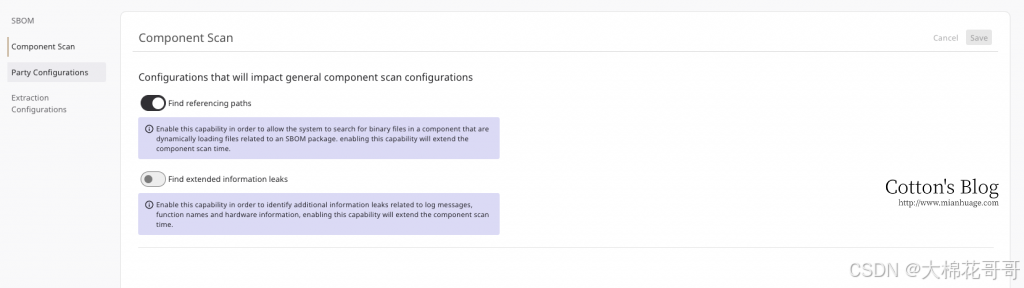

7.4 配置优化

扫描配置可通过以下路径调整：

路径：Configurations & Help → Application → Assets → Component Scan

配置项 说明
Find Referencing Paths 搜索动态加载的 SBOM 包相关文件
Find Extended Information Leaks 识别日志消息、函数名、硬件信息泄露

注意：启用以上选项会延长扫描时间。

附录：快速参考卡片

操作流程速览

复制代码
1. 进入 Asset Management → Components
      ↓
2. 点击 Create Component → Binary File (firmware)
      ↓
3. 填写组件名称、版本等基本信息
      ↓
4. 选择上传方式，上传固件文件
      ↓
5. 点击 Create 确认创建
      ↓
6. 等待扫描完成（状态变为 Completed）
      ↓
7. 查看扫描结果（SBOM、漏洞、文件树等）

扫描阶段概览

复制代码
上传 ──→ 提取 ──→ 分析 ──→ 包识别 ──→ 结果存储
         (Extraction) (Analysis) (Identification)
