一、MPSoc GPU 基础知识

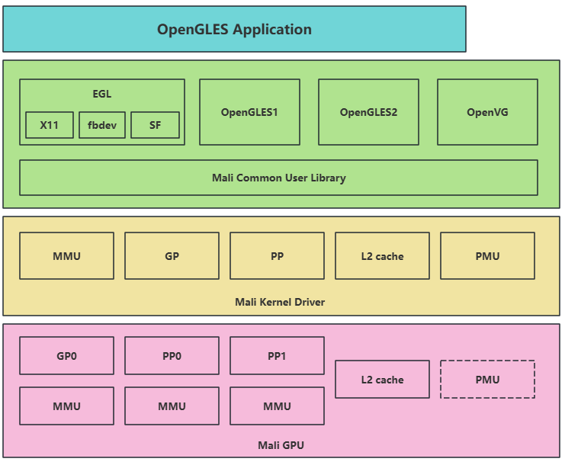

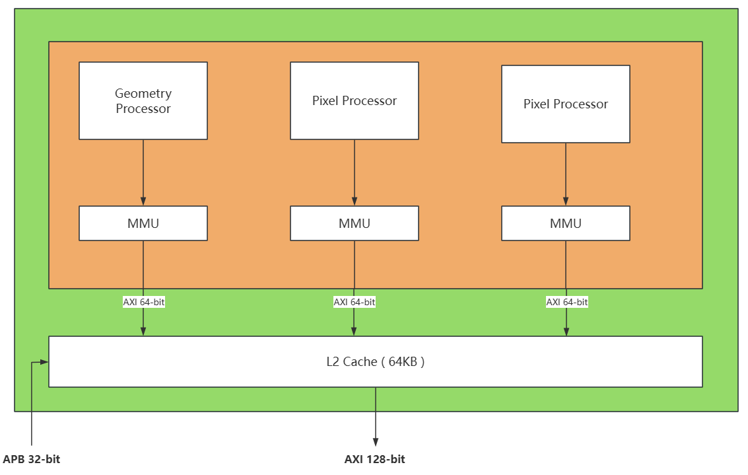

- MPSoC 系列芯片采用 Mali-400 MP2 图形处理器，隶属 ARM Mali 系列第一代 Utgard 架构，支持 OpenGL ES1.1/2.0、OpenVG1.1，最大 4096×4096 纹理，400MHz 下像素填充率 800Mpixels/s。
- 简述 GPU 发展史：PC 端主流为 Intel、NVIDIA、AMD，移动端 ARM Mali 历经五代架构迭代。
二、Qt 下 OpenGLES 开发要点
-
OpenGLES 是嵌入式轻量化图形标准，渲染流水线：CPU 传数据 → 顶点着色 → 光栅化 → 片段着色 → 屏幕输出。
-
Qt 依托
QOpenGLWidget封装图形环境，重写initializeGL、resizeGL、paintGL三个函数完成渲染；QOpenGLFunctions统一管理 OpenGL 原生接口。 -
可编程渲染依靠 GLSL-ES 编写顶点、片段双着色器；工程需在 Petalinux 配置 X11、qtbase、libmali 驱动依赖。
-
彩色旋转三角形例程
Petalinux Package Groups
packagegroup-xilinx-matchbox
[] packagegroup-xilinx-matchbox
packagegroup-core-x11
[] packagegroup-core-x11
Filesystem Packages
misc
qtbase
[] qtbase
libs
libmali-xlnx
[] libmali-xlnx
三、摄像头 GPU 渲染实战例程
- 基于 V4L2 读取

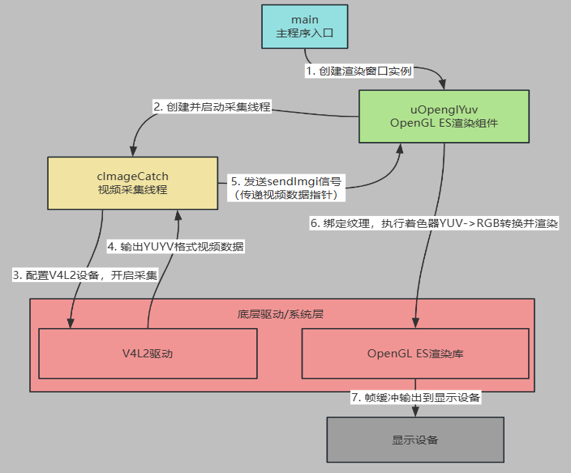

/dev/video0摄像头 YUYV 原始图像。 - 软件架构：主线程创建 Qt 渲染窗口，子线程通过 V4L2 采集视频，信号传递 YUV 数据至 OpenGLES。
- GPU 在着色器内完成 YUYV 转 RGB、纹理绑定与画面渲染，最终输出至显示屏幕，借助硬件 GPU 加速图像格式转换与绘图。
