一、张正友相机标定（棋盘格）

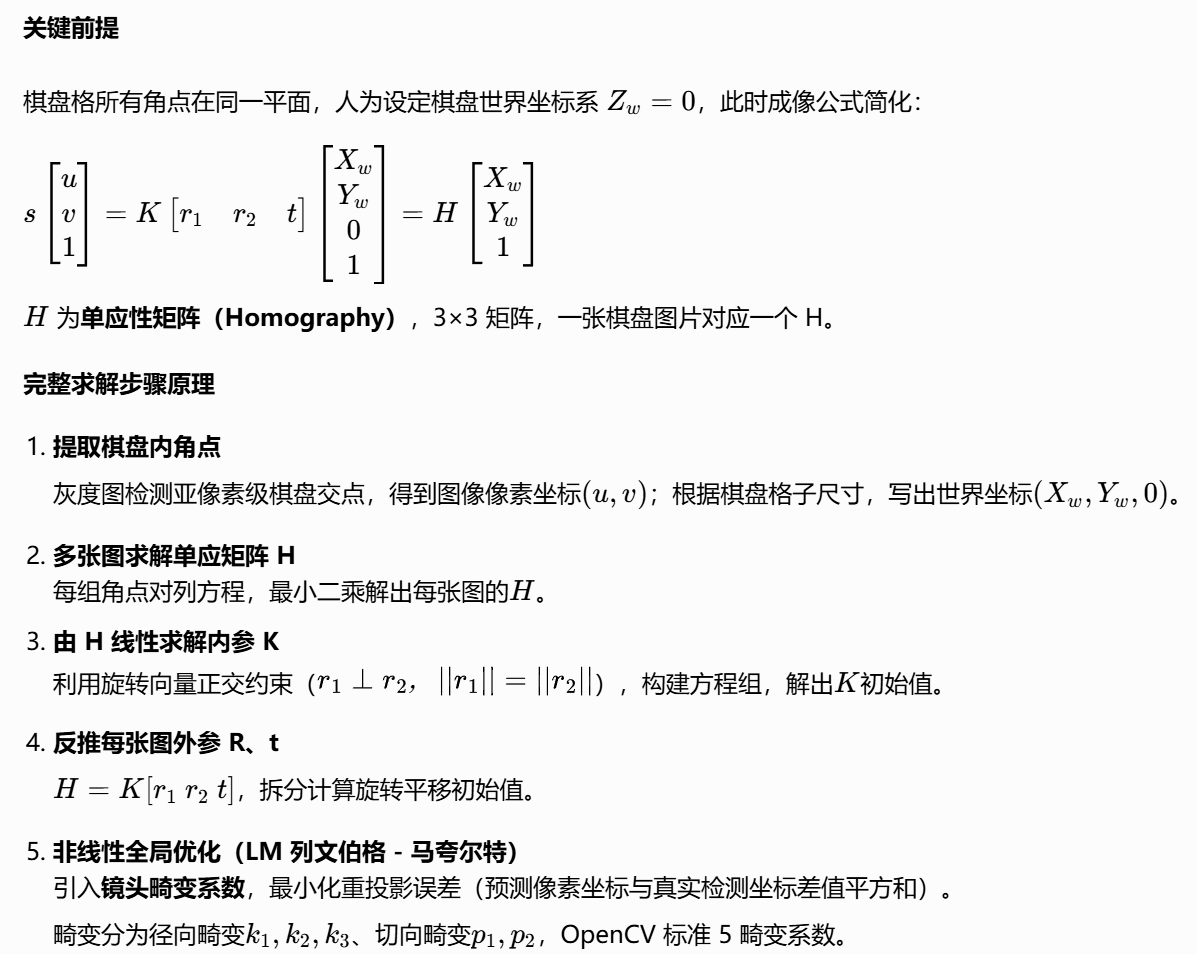

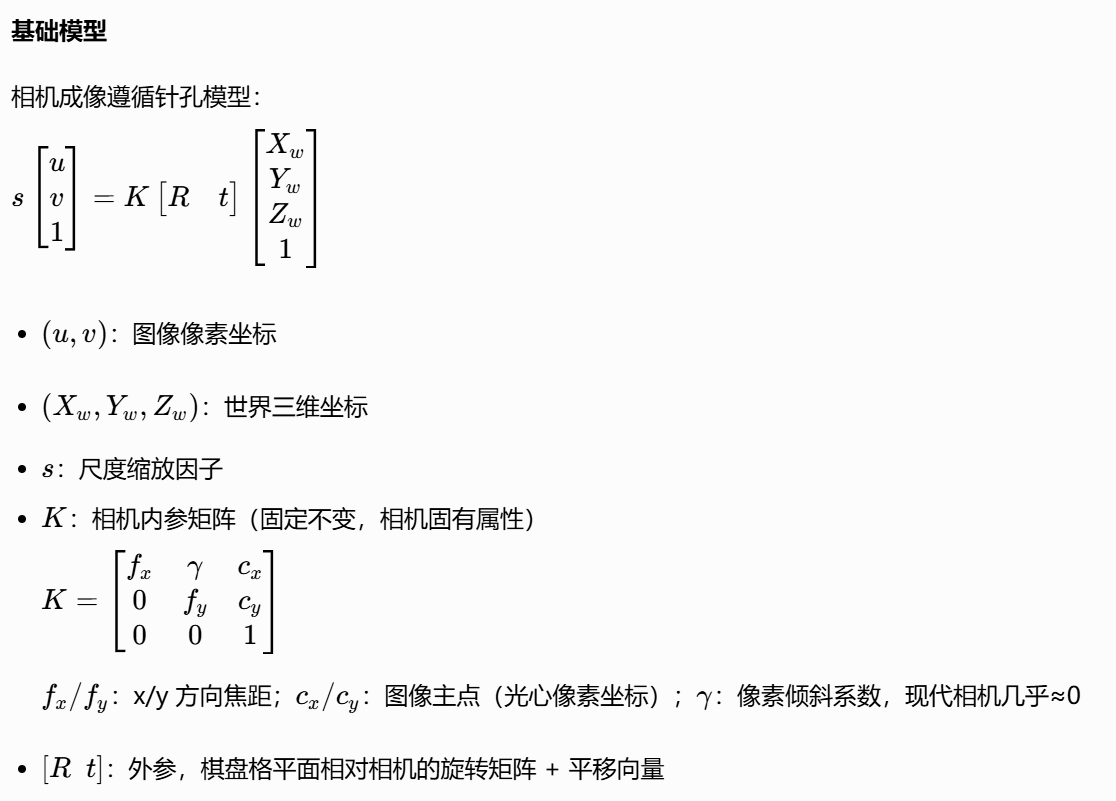

1. 核心原理

张正友标定是平面棋盘格两步标定法，介于纯线性标定、复杂非线性三维标定之间，精度高、操作简单，工业视觉标配。

2. 棋盘格标定实操步骤（OpenCV/ROS 通用）

  1. 打印棋盘格 标准黑白棋盘，记录格子实际物理边长（单位 mm/m，必须精准）；平整贴在硬板上无形变。
  2. 多角度拍摄 20~30 张图片
    • 棋盘倾斜、平移、旋转各个姿态；覆盖画面左上、右上、中下全区域；
    • 远近搭配，不能只拍同一距离同一角度；画面不能过曝、模糊。
  3. 角点批量检测 findChessboardCorners → cornerSubPix 亚像素细化，过滤检测失败的图片。

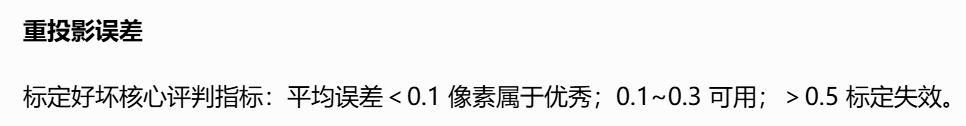

  4. 运行标定求解 calibrateCamera () 一次性输出：内参 K、畸变系数 dist、每张图像外参 R/t、整体重投影误差。
  5. 验证矫正 initUndistortRectifyMap 生成映射表，undistort 矫正图像，看棋盘直线是否恢复笔直。

3. 棋盘格优缺点

✅ 优势：制作简单、识别稳定、算法成熟、OpenCV 原生完美支持

❌ 缺陷：只能整板识别，遮挡一小块整张失效；角点数量固定；无法区分棋盘朝向；近距离边缘角点易检测失败

二、ChArUco 标定板（棋盘格 + ArUco 标记融合）

1. 原理

ChArUco = 棋盘内角点 + 分散 ArUco 二维码标记

  • 格子交点保留棋盘格高精度亚像素角点；
  • 每个 ArUco 码自带唯一 ID，能独立识别、判断旋转朝向、抗遮挡；
  • 本质依然套用张正友标定数学框架，只是角点来源换成 ChArUco 角点，求解 K、dist 逻辑完全一致。

独特优势原理

  1. 局部遮挡：哪怕一半板子被挡住，剩余 ArUco 标记依旧能提取有效角点参与标定；
  2. 姿态判定：ArUco ID 可以区分板子正反面、旋转角度，不会出现姿态歧义；
  3. 适配大视场 / 远距离：ArUco 标记远距离辨识度远高于纯棋盘格；
  4. 可做逐帧位姿估计：单张图片就能高精度算出板子相对相机 R/t，纯棋盘格单张只能求 H，不能单独定位。

2. ChArUco 标定实现步骤

  1. 生成 ChArUco 板文件 指定行列格子数、方块边长、ArUco 标记边长、ArUco 字典（DICT_4X4_50 常用），生成 PDF 打印。 注意：标记方块尺寸必须小于棋盘格子，嵌入在格子内部。
  2. 拍摄采集图像（15~25 张即可，比棋盘容错更高）
  3. 检测流程： detectMarkers 识别所有 ArUco 码 → interpolateCornersCharuco 提取融合亚像素角点
  4. 标定函数 calibrateCameraCharuco，输出内参、畸变、外参、重投影误差
  5. 位姿求解：solvePnPCharuco，单张图快速获取板子 6D 位姿

3. ChArUco 对比棋盘格总结

类型 抗遮挡 姿态识别 远距离 制作难度 标定精度
棋盘格 差 无朝向 一般 极低 极高
ChArUco 强 自带 ID 判朝向 优秀 略高 接近棋盘格

机器人手眼场景优先 ChArUco，容错性强很多。

三、手眼标定（Eye-in-Hand / Eye-to-Hand）

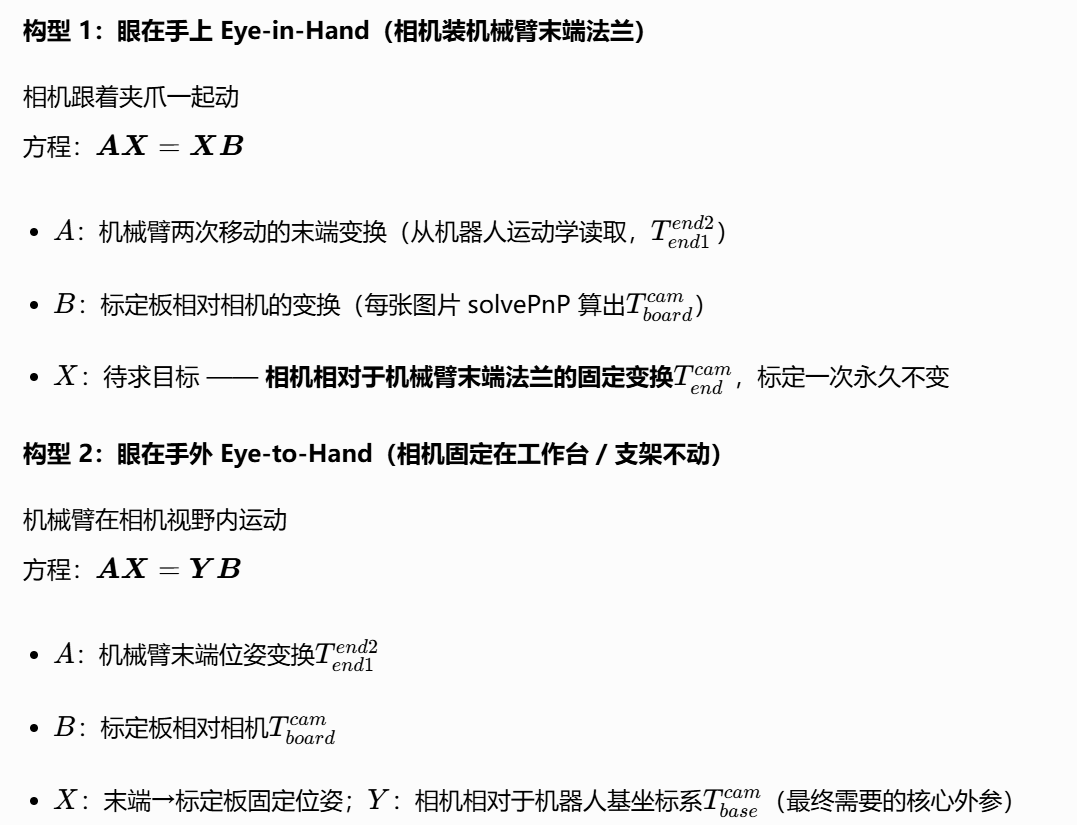

1. 两大经典构型

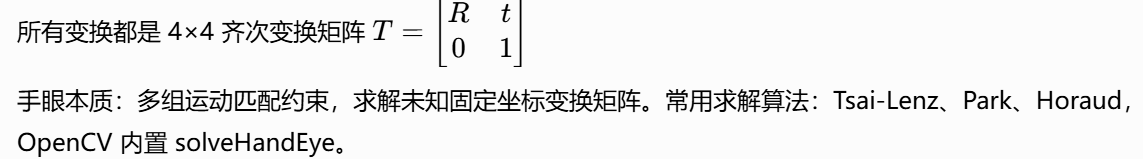

2. 数学统一理解

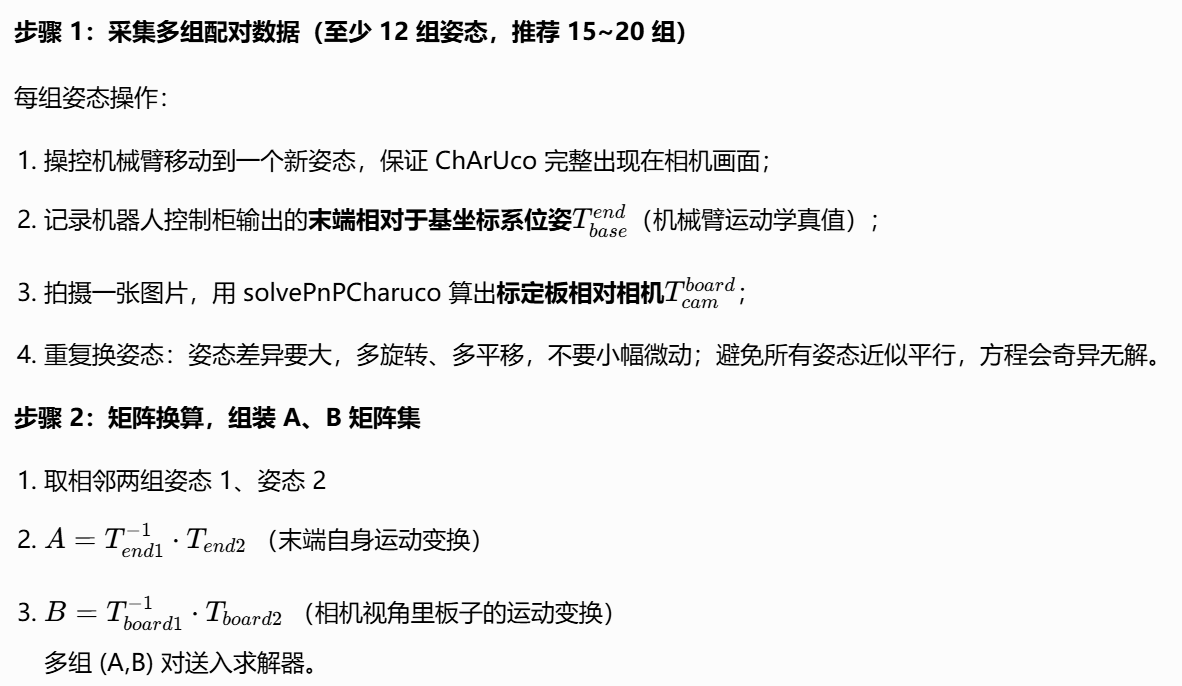

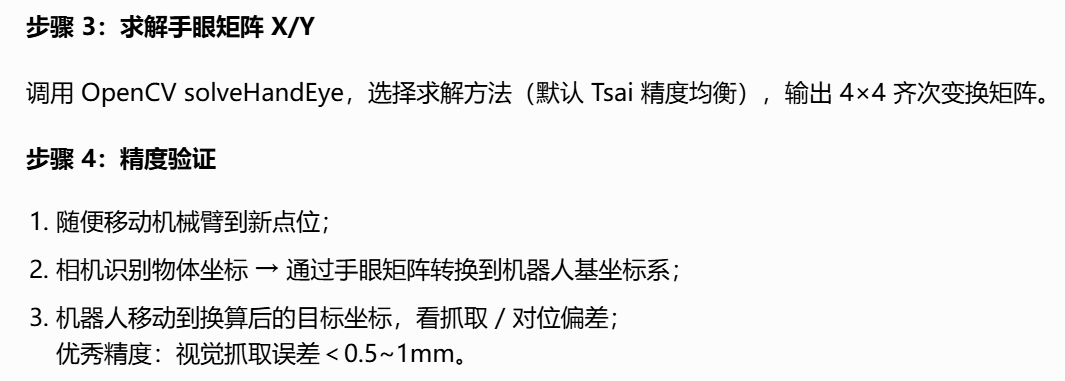

3. 完整手眼标定分步流程（ChArUco 板实操）

  • 相机完成张正友内参 + 畸变标定，保存 K、dist（手眼必须先用相机标定结果，无矫正位姿误差巨大）；
  • 固定 ChArUco 板：
    • Eye-in-Hand：板子锁死在机器人工作台（世界静止）
    • Eye-to-Hand：板子锁死在机械臂末端法兰

4. 棋盘格 vs ChArUco 做手眼的区别

  • 棋盘格 只能整张识别，稍微遮挡就丢一组数据；姿态模糊时 solvePnP 容易解出翻转错误位姿；适合无遮挡、光照稳定的封闭工位。
  • ChArUco（工业首选） 局部标记就能算出完整板子 6D 位姿；抗遮挡、光照波动、轻微模糊；姿态无歧义；现场调试采集成功率高很多，机械臂现场标定标配。

5. 常见踩坑点

  1. 未做相机内参标定直接手眼：位姿漂移严重；
  2. 姿态变化太小、几乎同角度采集：矩阵奇异，解严重不准；
  3. 标定板松动有位移：每组 B 矩阵全部带误差；
  4. 机械臂零点、减速器间隙带来本体位姿本身有微小偏差；
  5. 图像畸变不矫正，远距离点位姿偏移放大。

6. ChArUco 做相机标定 + ChArUco 位姿估计 + 手眼标定（眼在手上）实例代码

复制代码
import os
import json
import glob
from pathlib import Path

import cv2
import numpy as np


# ============================================================
# 工具函数
# ============================================================

def invert_T(T: np.ndarray) -> np.ndarray:
    """
    把 4x4 齐次变换矩阵求逆。
    T:
        [[R, t],
         [0, 1]]
    """
    T = np.asarray(T, dtype=np.float64)
    assert T.shape == (4, 4), "T 必须是 4x4 矩阵"

    R = T[:3, :3]
    t = T[:3, 3].reshape(3, 1)

    T_inv = np.eye(4, dtype=np.float64)
    T_inv[:3, :3] = R.T
    T_inv[:3, 3] = (-R.T @ t).ravel()
    return T_inv


def T_to_rt(T: np.ndarray):
    """
    4x4 矩阵 -> R, t
    """
    T = np.asarray(T, dtype=np.float64)
    assert T.shape == (4, 4), "T 必须是 4x4 矩阵"
    R = T[:3, :3].copy()
    t = T[:3, 3].reshape(3, 1).copy()
    return R, t


def load_robot_poses_json(json_path: str):
    """
    读取机器人位姿文件。
    约定 JSON 格式如下（顺序必须和图片顺序一致）：

    {
        "poses": [
            [[...4x4...]],
            [[...4x4...]],
            ...
        ]
    }

    这里默认输入的是 base_T_gripper（机器人基座到末端）的矩阵。
    如果你存的是 gripper_T_base，可以在外部改一下，不要重复求逆。
    """
    with open(json_path, "r", encoding="utf-8") as f:
        data = json.load(f)

    poses = data["poses"]
    poses = [np.array(p, dtype=np.float64) for p in poses]
    for T in poses:
        assert T.shape == (4, 4), "每个 pose 必须是 4x4 矩阵"
    return poses


def create_charuco_board(squares_x, squares_y, square_length, marker_length, dict_id):
    """
    创建 ChArUco 板。
    squares_x / squares_y: 棋盘格数量
    square_length: 棋盘格边长
    marker_length: ArUco 标记边长，必须小于 square_length
    dict_id: 例如 cv2.aruco.DICT_4X4_50
    """
    dictionary = cv2.aruco.getPredefinedDictionary(dict_id)

    # 不同 OpenCV 版本这个构造方式一般可用；
    # 如果你的版本不兼容，可以改成 CharucoBoard.create(...)
    board = cv2.aruco.CharucoBoard(
        (squares_x, squares_y),
        square_length,
        marker_length,
        dictionary
    )
    return board, dictionary


# ============================================================
# 1) ChArUco 相机内参标定
# ============================================================

def calibrate_camera_charuco(
    image_dir: str,
    squares_x: int,
    squares_y: int,
    square_length: float,
    marker_length: float,
    dict_id=cv2.aruco.DICT_4X4_50,
    show=False
):
    """
    使用 ChArUco 图像进行相机标定。

    返回：
        rms, camera_matrix, dist_coeffs, rvecs, tvecs, board
    """
    board, dictionary = create_charuco_board(
        squares_x, squares_y, square_length, marker_length, dict_id
    )

    # ArUco 检测参数
    detector_params = cv2.aruco.DetectorParameters()

    # 收集每一张图的 ChArUco 角点和 ID
    all_charuco_corners = []
    all_charuco_ids = []
    image_size = None

    image_paths = sorted(
        glob.glob(os.path.join(image_dir, "*.png")) +
        glob.glob(os.path.join(image_dir, "*.jpg")) +
        glob.glob(os.path.join(image_dir, "*.jpeg")) +
        glob.glob(os.path.join(image_dir, "*.bmp"))
    )

    if len(image_paths) == 0:
        raise FileNotFoundError(f"目录里没有找到图片: {image_dir}")

    for img_path in image_paths:
        img = cv2.imread(img_path)
        if img is None:
            print(f"[跳过] 无法读取图像: {img_path}")
            continue

        gray = cv2.cvtColor(img, cv2.COLOR_BGR2GRAY)
        if image_size is None:
            image_size = (gray.shape[1], gray.shape[0])

        # 第一步：先检测 ArUco 标记
        marker_corners, marker_ids, rejected = cv2.aruco.detectMarkers(
            gray, dictionary, parameters=detector_params
        )

        if marker_ids is None or len(marker_ids) == 0:
            print(f"[跳过] 未检测到 ArUco 标记: {os.path.basename(img_path)}")
            continue

        # 第二步：由 ArUco 标记插值得到 ChArUco 角点
        retval, charuco_corners, charuco_ids = cv2.aruco.interpolateCornersCharuco(
            marker_corners, marker_ids, gray, board
        )

        # 角点太少就不参与标定
        if charuco_ids is None or len(charuco_ids) < 4:
            print(f"[跳过] ChArUco 角点过少: {os.path.basename(img_path)}")
            continue

        all_charuco_corners.append(charuco_corners)
        all_charuco_ids.append(charuco_ids)

        if show:
            vis = img.copy()
            cv2.aruco.drawDetectedMarkers(vis, marker_corners, marker_ids)
            cv2.aruco.drawDetectedCornersCharuco(vis, charuco_corners, charuco_ids)
            cv2.imshow("charuco_detect", vis)
            cv2.waitKey(200)

        print(f"[OK] {os.path.basename(img_path)}: 角点数 = {len(charuco_ids)}")

    if show:
        cv2.destroyAllWindows()

    if len(all_charuco_corners) < 5:
        raise RuntimeError("有效标定图像太少，建议至少 5 张以上有效 ChArUco 图像")

    # 第三步：标定相机内参和畸变
    rms, camera_matrix, dist_coeffs, rvecs, tvecs = cv2.aruco.calibrateCameraCharuco(
        all_charuco_corners,
        all_charuco_ids,
        board,
        image_size,
        None,
        None
    )

    print("\n========== 相机标定结果 ==========")
    print("RMS 重投影误差:", rms)
    print("Camera Matrix:\n", camera_matrix)
    print("Dist Coeffs:\n", dist_coeffs.ravel())

    return rms, camera_matrix, dist_coeffs, rvecs, tvecs, board


# ============================================================
# 2) 单张图估计 ChArUco 板相对相机位姿
# ============================================================

def estimate_charuco_pose(
    image_bgr,
    board,
    dictionary,
    camera_matrix,
    dist_coeffs
):
    """
    输入一张图，输出 ChArUco 板相对相机的位姿。
    返回：
        valid, rvec, tvec, vis_image
    """
    gray = cv2.cvtColor(image_bgr, cv2.COLOR_BGR2GRAY)
    detector_params = cv2.aruco.DetectorParameters()

    marker_corners, marker_ids, rejected = cv2.aruco.detectMarkers(
        gray, dictionary, parameters=detector_params
    )

    if marker_ids is None or len(marker_ids) == 0:
        return False, None, None, image_bgr

    retval, charuco_corners, charuco_ids = cv2.aruco.interpolateCornersCharuco(
        marker_corners, marker_ids, gray, board
    )

    if charuco_ids is None or len(charuco_ids) < 4:
        return False, None, None, image_bgr

    # 直接估计板子的 6D 位姿
    rvec = np.zeros((3, 1), dtype=np.float64)
    tvec = np.zeros((3, 1), dtype=np.float64)

    valid = cv2.aruco.estimatePoseCharucoBoard(
        charuco_corners, charuco_ids, board,
        camera_matrix, dist_coeffs,
        rvec, tvec
    )

    vis = image_bgr.copy()
    cv2.aruco.drawDetectedMarkers(vis, marker_corners, marker_ids)
    cv2.aruco.drawDetectedCornersCharuco(vis, charuco_corners, charuco_ids)

    if valid:
        # 画坐标轴，方便肉眼检查
        axis_len = 0.5 * min(board.getChessboardSize()) * board.getSquareLength()
        cv2.drawFrameAxes(vis, camera_matrix, dist_coeffs, rvec, tvec, axis_len)

    return valid, rvec, tvec, vis


# ============================================================
# 3) 手眼标定（Eye-in-Hand 示例）
# ============================================================

def calibrate_eye_in_hand(
    image_dir: str,
    robot_pose_json: str,
    squares_x: int,
    squares_y: int,
    square_length: float,
    marker_length: float,
    dict_id=cv2.aruco.DICT_4X4_50,
    show=False,
    output_calib_json="camera_calib_result.json"
):
    """
    Eye-in-Hand 场景示例：
    - 相机安装在机械臂末端
    - ChArUco 板固定在工作台上

    输入：
        image_dir: 标定图像目录
        robot_pose_json: 与图像一一对应的机器人位姿
                         默认每个 pose 是 base_T_gripper
        squares_x, squares_y, square_length, marker_length: ChArUco 板参数

    输出：
        camera 内参、畸变、手眼矩阵 cam_T_gripper
    """
    # 先做相机内参标定
    rms, K, dist, rvecs, tvecs, board = calibrate_camera_charuco(
        image_dir=image_dir,
        squares_x=squares_x,
        squares_y=squares_y,
        square_length=square_length,
        marker_length=marker_length,
        dict_id=dict_id,
        show=False
    )

    # 重新读取一次，逐帧做位姿估计
    board, dictionary = create_charuco_board(
        squares_x, squares_y, square_length, marker_length, dict_id
    )
    detector_params = cv2.aruco.DetectorParameters()

    image_paths = sorted(
        glob.glob(os.path.join(image_dir, "*.png")) +
        glob.glob(os.path.join(image_dir, "*.jpg")) +
        glob.glob(os.path.join(image_dir, "*.jpeg")) +
        glob.glob(os.path.join(image_dir, "*.bmp"))
    )

    robot_poses_base_T_gripper = load_robot_poses_json(robot_pose_json)

    if len(image_paths) != len(robot_poses_base_T_gripper):
        raise ValueError(
            f"图片数量({len(image_paths)})和机器人位姿数量({len(robot_poses_base_T_gripper)})不一致"
        )

    R_gripper2base = []
    t_gripper2base = []
    R_target2cam = []
    t_target2cam = []

    for idx, img_path in enumerate(image_paths):
        img = cv2.imread(img_path)
        if img is None:
            print(f"[跳过] 无法读取图像: {img_path}")
            continue

        # 机器人通常给的是 base_T_gripper，
        # 而 calibrateHandEye 需要 gripper2base，所以这里先取逆。
        base_T_gripper = robot_poses_base_T_gripper[idx]
        gripper_T_base = invert_T(base_T_gripper)
        Rg2b, tg2b = T_to_rt(gripper_T_base)
        R_gripper2base.append(Rg2b)
        t_gripper2base.append(tg2b)

        valid, rvec, tvec, vis = estimate_charuco_pose(
            img, board, dictionary, K, dist
        )

        if not valid:
            print(f"[跳过] 该帧没能稳定估计板子位姿: {os.path.basename(img_path)}")
            # 为了保证配对一致，前面已经先把机器人位姿 append 了，
            # 这里需要删掉刚加入的这一组。
            R_gripper2base.pop()
            t_gripper2base.pop()
            continue

        # estimatePoseCharucoBoard 得到的是"板子到相机"的位姿，
        # 正好对应 calibrateHandEye 里的 target2cam
        Rt2c, tt2c = T_to_rt(np.vstack([
            np.hstack([cv2.Rodrigues(rvec)[0], tvec]),
            np.array([0, 0, 0, 1], dtype=np.float64)
        ]))
        R_target2cam.append(Rt2c)
        t_target2cam.append(tt2c)

        if show:
            cv2.imshow("pose_vis", vis)
            cv2.waitKey(200)

        print(f"[OK] {os.path.basename(img_path)}: 位姿有效")

    if show:
        cv2.destroyAllWindows()

    if len(R_gripper2base) < 5:
        raise RuntimeError("有效配对数据太少，建议至少准备 5 组以上有效样本")

    # 进行手眼标定
    # OpenCV 文档中的参数顺序就是：
    #   R_gripper2base, t_gripper2base, R_target2cam, t_target2cam
    # 输出：
    #   R_cam2gripper, t_cam2gripper
    R_cam2gripper, t_cam2gripper = cv2.calibrateHandEye(
        R_gripper2base,
        t_gripper2base,
        R_target2cam,
        t_target2cam,
        method=cv2.CALIB_HAND_EYE_TSAI
    )

    print("\n========== 手眼标定结果 ==========")
    print("R_cam2gripper:\n", R_cam2gripper)
    print("t_cam2gripper:\n", t_cam2gripper.ravel())

    # 保存相机内参与手眼结果
    result = {
        "camera_matrix": K.tolist(),
        "dist_coeffs": dist.reshape(-1).tolist(),
        "rms": float(rms),
        "R_cam2gripper": R_cam2gripper.tolist(),
        "t_cam2gripper": t_cam2gripper.reshape(-1).tolist(),
    }
    with open(output_calib_json, "w", encoding="utf-8") as f:
        json.dump(result, f, ensure_ascii=False, indent=2)

    print(f"\n结果已保存到: {output_calib_json}")
    return K, dist, R_cam2gripper, t_cam2gripper


# ============================================================
# 4) 主程序示例
# ============================================================

if __name__ == "__main__":
    # ------------------------------
    # 你需要改的参数
    # ------------------------------
    IMAGE_DIR = r"./charuco_images"
    ROBOT_POSE_JSON = r"./robot_poses.json"

    # ChArUco 板参数
    # 注意：单位必须统一，比如都用 mm 或都用 m
    SQUARES_X = 7
    SQUARES_Y = 5
    SQUARE_LENGTH = 30.0   # 例如 30mm
    MARKER_LENGTH = 22.0   # 必须小于 square_length

    # 1) 只做相机标定：
    # rms, K, dist, rvecs, tvecs, board = calibrate_camera_charuco(
    #     IMAGE_DIR, SQUARES_X, SQUARES_Y, SQUARE_LENGTH, MARKER_LENGTH,
    #     dict_id=cv2.aruco.DICT_4X4_50, show=True
    # )

    # 2) 做完整 eye-in-hand 手眼标定：
    K, dist, R_cam2gripper, t_cam2gripper = calibrate_eye_in_hand(
        image_dir=IMAGE_DIR,
        robot_pose_json=ROBOT_POSE_JSON,
        squares_x=SQUARES_X,
        squares_y=SQUARES_Y,
        square_length=SQUARE_LENGTH,
        marker_length=MARKER_LENGTH,
        dict_id=cv2.aruco.DICT_4X4_50,
        show=False,
        output_calib_json="calibration_result.json"
    )

四、手眼标定详细流程

1. 手眼标定的通用前提

不管哪一种安装方式，先满足这几个条件：

  1. 先完成相机内参标定
    也就是先知道相机矩阵和畸变参数，否则板子位姿会不准。
  2. 准备一个固定标定板
    常用棋盘格、ChArUco、AprilTag 板。工业里 ChArUco 很常见，因为鲁棒性更好。
  3. 采集多组同步数据
    每一组都要包含：
    • 一帧图像
    • 这一帧对应时刻的机器人位姿
  4. 位姿变化要足够丰富
    不要只在一个平面附近转动。要有不同角度、不同位置、一定的旋转幅度。
    这样才能让求解更稳定。

2. 眼在手上

1. 场景定义

  • 相机固定在机器人末端执行器上
  • 标定板固定在工作台或环境中
  • 机器人动，相机也跟着动

你最终要得到的是：

  • 相机相对于末端执行器的外参
  • 或者反过来，末端执行器相对于相机的变换

2. 眼在手上的采集流程

第一步：固定标定板

把标定板牢固放在桌面或工装上，后续不要移动。

第二步：相机装到末端

相机安装在机械臂末端，确保安装牢固，不要有松动。

第三步：标定相机内参

先用棋盘格或 ChArUco 做相机内参标定，得到：

  • camera_matrix
  • dist_coeffs

第四步：采集多组数据

让机器人带着相机移动到多个位置和姿态，每到一个姿态都记录两类数据：

  • 当前图像
  • 当前机器人位姿

这里机器人位姿通常是：

  • base_T_gripper，即机器人基座到末端的位姿

每一帧图像中，再去检测标定板，求出：

  • target_T_cam 或 cam_T_target

注意这里要统一定义。OpenCV 手眼标定通常需要的是：

  • 机器人端：gripper2base
  • 标定板端：target2cam

第五步：每张图估计标定板位姿

对每张图做标定板检测，得到标定板相对于相机的位姿。

如果用 ChArUco，一般流程是：

  • 检测 ArUco marker
  • 插值得到 ChArUco 角点
  • solvePnP 或 estimatePoseCharucoBoard 求位姿

第六步：整理成手眼标定输入

把每一组数据整理成：

  • R_gripper2base, t_gripper2base
  • R_target2cam, t_target2cam

然后喂给手眼标定函数。

第七步：求解手眼外参

求出的结果通常是：

  • cam_T_gripper

它表示"相机坐标系相对于末端执行器"的固定关系。

3. 眼在手上的操作逻辑，按人能照着做的方式说

你可以把它理解成下面这条线：

  1. 标定板不动
  2. 机器人拿着相机去看板子
  3. 每到一个姿态，就拍一张图
  4. 同时记录机器人末端位姿
  5. 从图像里算出板子相对相机的位姿
  6. 把所有姿态一起送进手眼算法
  7. 得到"相机装在末端上的准确外参"

4. 眼在手上的注意点

  • 机器人姿态变化要明显，不能太接近
  • 标定板在画面里要尽量清楚，不能总是只看到一小块
  • 相机和末端之间不能有松动
  • 图像和机器人数据要严格一一对应
  • 采集时尽量让标定板出现在画面不同区域

3. 眼在手外（Eye-to-Hand）

1. 场景定义

  • 相机固定在外部，不跟随机器人动
  • 机器人在相机视野中运动
  • 标定板通常固定在机器人末端，或者固定在工作空间中，具体看方案

这里常见有两种变体：

变体 A：标定板固定在末端

相机固定，标定板装在机器人末端上，机器人带着板子运动。

变体 B：标定板固定在环境中

相机固定，板子固定不动，机器人运动到不同位置参与标定。

这种情况下还要额外处理机器人与板子之间的关系。

工业里更常见的是根据系统设计来选用其中一种，但本质都是求固定外参。

2. 眼在手外的采集流程

第一步：固定相机

把相机固定在支架、龙门架或工位上，确保视角不会变化。

第二步：标定相机内参

同样先做内参标定。

第三步：确定标定板安装方式

这里要分清楚：

情况 1：板子装在机器人末端；那机器人动，板子动，相机固定。

情况 2：板子固定在环境中；那机器人动，板子不动，相机也不动。

这两种方式的数学关系不一样，采集时一定要先明确。

第四步：采集多组数据

每一组都记录：

  • 图像
  • 机器人位姿

如果标定板装在末端，那么你还需要知道：

  • 末端相对于基座的位姿

如果板子固定在环境中，那么还要明确：

  • 标定板相对于基座或工作台的固定位姿

第五步：图像中估计标定板位姿

每张图检测标定板，得到标定板相对于相机的位姿。

第六步：整理变换关系

眼在手外时，经常会把问题整理成：

  • 相机到基座的固定外参
  • 或者标定板到基座的固定外参

取决于你给手眼算法的定义。

第七步：求解固定关系

把所有采集到的数据代入手眼求解，得到：

  • base_T_cam
  • 或 cam_T_base

最终你就知道"固定相机在机器人坐标系里的准确位置"。

3. 眼在手外的操作逻辑

可以理解成：

  1. 相机固定在外部
  2. 机器人在视野内运动
  3. 每到一个姿态，拍图并记录机器人位姿
  4. 从图像中算出标定板位姿
  5. 通过多个姿态联合求解
  6. 得到相机相对于机器人基座的外参

4. 眼在手外的注意点

  • 相机必须固定牢靠
  • 如果板子固定在环境中，要保证板子坐标定义稳定
  • 机器人运动范围要足够大
  • 图像中的标定板不能总是很小
  • 数据采集时位姿变化要明显，否则解会不稳定

4. 两者最关键的区别

眼在手上

  • 相机跟着末端动
  • 要求的是"相机相对于末端"的关系
  • 常用于抓取、跟踪、末端视觉引导

眼在手外

  • 相机固定不动
  • 要求的是"相机相对于机器人基座"的关系
  • 常用于工作站监控、全局定位、视觉引导

5. 按这个理解采集数据

眼在手上采集清单

每组数据都要有：

  • 一张图像
  • 当前机器人末端位姿
  • 标定板检测结果

最后求：

  • cam_T_gripper

眼在手外采集清单

每组数据都要有：

  • 一张图像
  • 当前机器人位姿
  • 标定板检测结果
  • 还要明确板子是固定还是装在末端

最后求：

  • cam_T_base 或 base_T_cam
相关推荐
大江东去浪淘尽千古风流人物1 天前
【VGGT】统一3D重建：单网络同时预测相机位姿、深度图、点云与3D轨迹的前馈Transformer架构深度解析
网络·数码相机·3d·transformer·slam·3d重建·cvpr2025
CG_MAGIC1 天前
摄像机与渲染输出：焦距、景深与Cycles/Eevee渲染设置
数码相机·3d·贴图·效果图·建模教程·渲云渲染
蝈蝈Tjguo1 天前
opencv 与摄影测量 相机坐标系的区别
人工智能·数码相机·opencv
埃科光电4 天前
打通全场景检测痛点UB系列相机赋能多元智造场景
图像处理·数码相机·计算机视觉·制造·相机
LabVIEW开发4 天前
LabVIEW 做双目视觉测距？精度不输激光雷达！
人工智能·数码相机·计算机视觉·labview·labview知识·labview功能·labview程序
qq_526099134 天前
双目立体视觉相机技术原理、性能影响因素与工业应用研究
数码相机
3DVisionary4 天前
高温下钢管如何测应变？数字散斑DIC高温压缩测试方案
数码相机·学习·全场应变测量·实验力学·数字散斑dic·高温材料测试·钢管轴向压缩
ZPC82105 天前
相机内参矩阵逐元素详解
数码相机
gaosushexiangji5 天前
基于低噪声sCMOS相机的PALM超分辨率成像实验
数码相机
热门推荐
01【AI】2026 年具身智能模型和世界模型总结02GitHub 镜像站点03Codex 下载安装指南：Windows 和 macOS 官方版下载042026 年 AI 编程工具终极横评：Cursor vs Claude Code vs Copilot vs Windsurf052026 AI 编程工具终极实战指南：Cursor vs Claude Code vs Copilot，开发者该怎么选？06AI科技热点日报 | 2026年6月1日07《置身钉内》原文-可播放阅读08【踩坑记录 | 第一篇】微软商店无法使用时，如何手动安装 OpenAI Codex？附`.msix`文件系统错误解决方法09CC-Switch 下载、安装与使用配置指南【2026.5.29】10Agnes AI 全模态 API 免费实测报告：文生图 + 文生视频完整测试
