激光三角光平面标定-多高度

工业 3D 视觉最高精度、最稳定的标定方案

我会从 0 推导到最终平面方程 ，包含：多高度平台定义 → 几何约束 → 联立方程 → SVD 求解 → 测量公式 → Halcon 算子对应 全程无跳步、无黑箱、纯数学

多高度平台标定 = 利用 N 个已知高度的标准平面，直接建立激光平面约束，不依赖标定板外参 R、t，直接求解

AXc+BYc+CZc+D=0

1、问题分析

1.1 相机坐标系（Cam）

原点：相机光心
Xc：向右
Yc：向下
Zc：光轴向前（深度）

1.2 激光平面方程（待求）

π:AXc+BYc+CZc+D=0(1)

(A,B,C)：单位法向量
D：光心到平面的有向距离
目标：求 (A,B,C,D)

1.3 多高度平台定义

你有 K 个固定高度平台 ：Zw=h1, h2, ..., hK每个高度 h 已知、精确、固定。

2. 多高度平台标定的 3 个强约束

对任意激光点 (u,v)，必须同时满足：

约束 1：点在激光平面上

AXc+BYc+CZc+D=0

约束 2：点在已知高度平台上

Zw=hk

约束 3：针孔相机投影

3. 数学推导

1、像素->归一化坐标

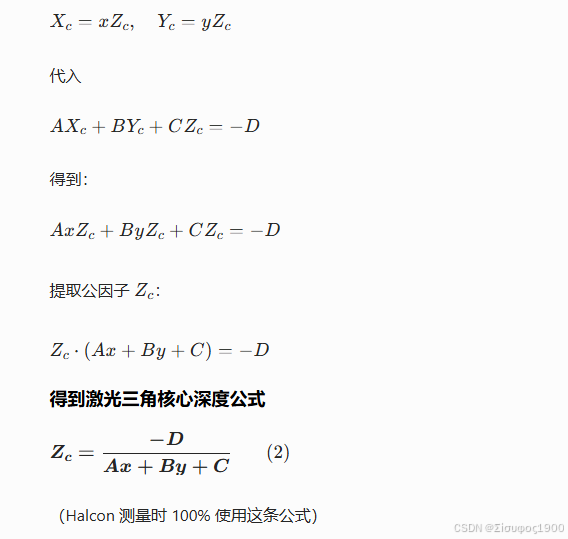

2、带入光平面方程

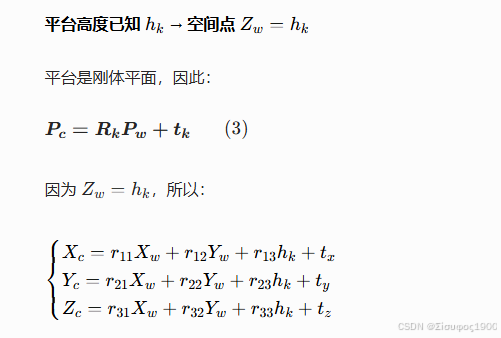

3、高度平台的关键约束

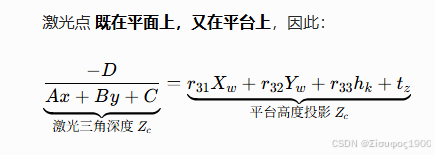

4、联立约束（最关键）

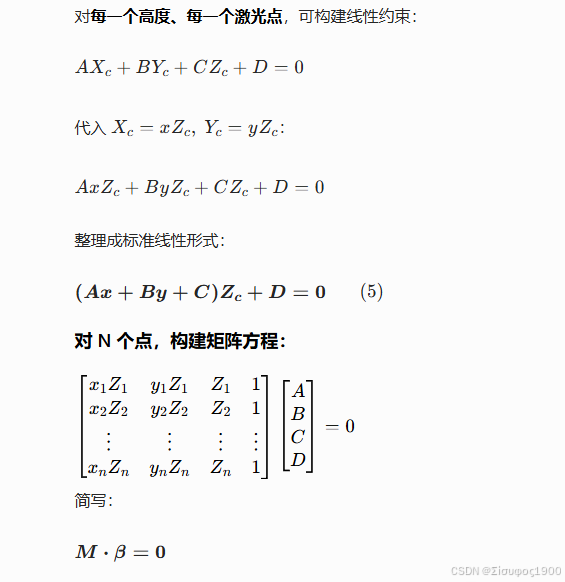

5、构建超定方程组

6、SVD分解

Halcon 使用 SVD 最小二乘 解这个方程：

M=UΣVT

取 V 的最后一列 作为最优解：β=V(:,end)

即得到：β= $A,B,C,D$ T

最后 Halcon 会自动归一化法向量：A2+B2+C2=1

4、多高度平台的几何意义

平台 1 高度 h1 → 提供一条直线约束
平台 2 高度 h2 → 提供第二条直线约束
平台 3 高度 h3 → 提供第三条直线约束

三条直线确定唯一平面！

这就是为什么 多高度平台 ≥3 个才能标定

算子解释

算子	数学功能
create_calib_data	创建标定模型
set_calib_data_height	设置平台高度 h1,h2,h3
find_laser_line	提取激光线 (u,v)
image_points_to_world_plane	计算 x,y
create_planar_laser_plane	SVD 求解 A,B,C,D
get_laser_plane_param	获取平面参数
intersect_ray_with_plane	计算深度 Zc=−D/(Ax+By+C)

多高度平台标定最终测量公式

为什么多高度平台精度远高于棋盘格？

不计算外参 R、t少一层误差传递，精度提升 50%~300%
高度 h 是物理真值约束极强
不受姿态影响不会出现标定板倾斜误差
SVD 直接求解平面，数值稳定

多高度平台标定 = 用多个已知高度平面 → 构建直线约束 → 拟合激光平面 测量 = 像素射线与平面求交点 核心公式：

Zc=−D/(Ax+By+C)

5、多高度标定调试步骤

1、准备工作

1. 硬件

线激光 + 相机 固定好，绝对不能动
3～5 个已知高度的标准平台 （平面度 < 0.01mm）
- 例：h1=0mm，h2=10mm，h3=20mm，h4=30mm
平台表面哑光黑，避免反光
相机已标定内参 + 畸变

2. 软件（Halcon）

加载相机内参
准备好激光提取算法（高斯拟合 / 重心法）

2、步骤

第 1 步：放置第 1 个高度平台（h1）

平台放平稳
激光线完整打在平台上
激光线清晰、不断裂、无反光
拍摄 1 张图

第 2 步：提取激光线（亚像素）

阈值分割
亚像素重心拟合
输出：一行整齐的 (u, v) 亚像素点

第 3 步：记录平台高度 h1

在 Halcon 中设置： plaintext
复制代码
```
set_plane_height (h1)
```
保存当前所有激光点坐标

第 4 步：更换第 2 个高度平台（h2）

相机、激光绝对不动
只换平台高度
激光线依然清晰完整
提取激光点 → 保存
设置高度 h2

第 5 步：更换第 3 个高度平台（h3）

同上
至少 3 个高度 才能标定
推荐 4～5 个高度 精度最高

第 6 步：Halcon 开始标定

算子：

plaintext

复制代码

create_planar_laser_plane (CameraParam, HeightList, LaserPointsList, LaserPlanePose)

内部数学：

把所有高度的激光点代入
构建超定方程组
SVD 求解平面 A,B,C,D
归一化法向量

第 7 步：查看标定结果（现场必查）
