从简单的 CC 显示器入门嵌入式

1. 背景：一个真实的小需求

这次分享的起点，是一个很具体的小需求。我们平时会同时开多个 Claude Code 窗口并行处理不同项目，比如一个改 TCP 服务、一个调 HTTP 服务、一个处理 dirtyfilter。

它们都在后台运行，但我很难一眼看出哪个已经完成、哪个在等待我输入、哪个出错了，只能逐个切换窗口查看，效率不高。我想要的东西其实很简单：桌面上有一块小屏幕，扫一眼就知道每个 Claude 窗口当前的状态。

用纯软件来解决（再开一个网页，或者写一个 App）也可以解决，但是总感觉有点不新鲜的感觉。于是想到可以在物理世界用一块闲置的 Arduino 来做。

**最终成果：**一块 20（字符）×4（行）的字符屏，每行显示一个 Claude 窗口的状态（R 运行中 / W 等待输入 / D 已完成），实时刷新。整套成本不到 30 元，半天完成。下面就以这个项目为线索，介绍嵌入式的一些基本概念和我接触到的一些相关内容。

2. 什么是嵌入式

先澄清一个常见的误解：嵌入式并不是"底层、硬核、与日常开发无关"的领域。 实际上它无处不在。

简单说：嵌入式系统，就是把一块计算单元"嵌入"到设备中，专门完成某个特定任务。身边的例子很多：

机械键盘里有芯片，负责扫描按键
家用路由器，本质是运行精简系统的小型计算机
扫地机器人、智能门锁、空调遥控器、汽车里的几十个控制单元
AirPods、氮化镓快充头（内部有芯片实时调节功率）它与我们熟悉的后端 / App 开发，有三个本质区别：
- 资源：常规软件内存以 GB 计、CPU 多核 GHz；嵌入式内存以 KB 计、主频 MHz。这次用的 Uno 只有 2KB 内存、16MHz 主频。
- 运行方式：常规软件跑在操作系统上，可随时重启、发布；嵌入式往往没有操作系统，代码烧录进芯片后持续运行，修改需要重新烧录。
- 软硬关系 ：常规开发只关心软件；嵌入式软硬一体，需要了解某根线接哪个引脚、某个信号是高电平还是低电平。一句话概括：常规软件是"资源充足、随时可改"，嵌入式是"资源受限、烧录后不易改动"。

用 AI 一句话描述嵌入式就是

不跑在操作系统上、也不联网等部署的一种程序------它烧进芯片、上电即运行、专做一件事。

3. 软件工程师为什么值得了解它

可能有人会问：业务代码写得好好的，为什么要了解这个？

打通软件与硬件之间的认知。 我们平时把硬件当作黑盒：网络慢、磁盘满。了解一点嵌入式后，会对"一个字节如何从内存传到网线上""中断是什么"有更具体的认识，而不只停留在概念层面。
AIoT 时代的复合竞争力。 端侧 AI、边缘计算正在快速增长。同时懂软件和硬件约束的工程师，能完成纯软件或纯硬件背景都难以独立完成的工作。

AIoT = AI（人工智能）+ IoT（物联网）,即"人工智能物联网"------让联网设备不只是采集和上报数据,还能在本地或云端用 AI 对这些数据做判断、决策。

反馈即时，便于建立兴趣。 常规后端开发改完需要部署、等待监控数据；嵌入式则是代码烧录后，屏幕或 LED 立即产生变化。这种直接的反馈，加上一个周末就能做出实物，是很好的入门体验。
Vibe Coding 趋于日常化。很多想法和内容都可以在以前实现不了的基础上去实现了，有想法可以多动手去完成

4. 实战案例：Claude Code 状态显示器

下面通过这个项目，看一个真实的嵌入式小系统是什么样子。

4.1 硬件选型（总成本约 30 元）

主控板：Arduino Uno R3（国产兼容版，CH340 串口芯片，Type-C 接口），约 20 元。负责接收数据、驱动屏幕。
显示屏：LCD2004（20 列 × 4 行字符屏，带 I2C 转接板），约 10 元。I2C 地址 0x27。
连接线：杜邦线 4 根 + USB 线 1 根。I2C 只需 4 根线：电源 2 根、数据 2 根。

为什么选 Uno：它是嵌入式中最适合入门的板子------社区规模大、教程多、库齐全、烧录简单。入门阶段应优先把概念跑通，而不是追求性能。

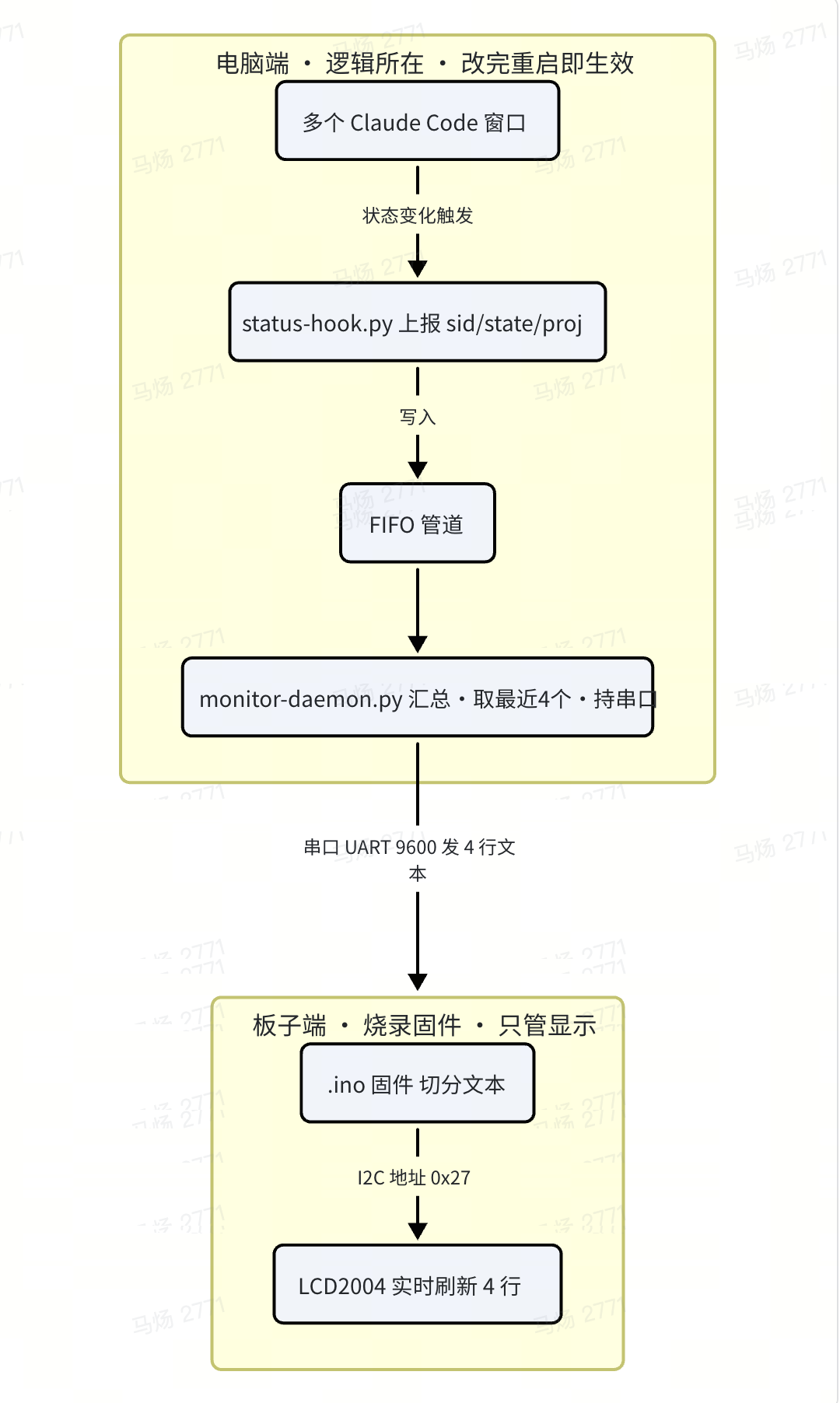

4.2 整体架构

这是整个项目最关键的一张图，核心思想是职责分离 。

4.3 三个文件的职责划分

软件工程师第一次看时常会疑惑：烧录进板子的程序，似乎和 Claude、和项目状态没有任何关系。这正是嵌入式设计的关键所在。三个文件各自的职责：

板子固件（.ino） ：运行在 Uno 芯片中。只做显示：串口收到一行文本，按分隔符切成 4 段，刷新到屏幕 4 行。修改后需要重新烧录。
monitor-daemon.py：运行在电脑后台。持有串口连接、汇总多个窗口的状态、决定最终显示内容。修改后重启进程即可生效。
status-hook.py ：运行在电脑端，Claude 每次状态变化时调用。把"当前窗口的标识和状态"上报给守护进程。修改后立即生效。核心结论：板子固件中没有任何业务逻辑。 它不知道 R 代表 Running，也不知道某个字符串是项目名。它只负责一件事------收到文本就显示。所有的逻辑（采集状态、汇总、格式化）都在电脑端的 Python 中完成。

4.4 板子固件

整个固件只有几十行，核心是一个持续运行的循环：

C++ 复制代码

void loop() {
  while (Serial.available()) {   // 串口是否有数据
    char c = Serial.read();      // 读取一个字符
    if (c == '\n') {             // 读到换行，表示一条完整消息
      render(buf);               // 刷新到屏幕
      buf = "";
    } else {
      buf += c;                  // 否则继续累积
    }
  }
}

烧录后，它会持续重复这个过程：检查串口是否有数据、有则累积、累积满一行就显示。资源占用：芯片存储 19%、内存 23%，仍有较大余量。

这解释了前面的疑惑：固件与业务无关是有意为之的设计。让板子负责最简单、最稳定的工作（显示），把容易变化的逻辑（状态如何定义、如何汇总）放在电脑端------修改电脑端代码即可生效，无需反复烧录。

4.5 实现中遇到的问题

以下三个问题，比较能反映嵌入式开发的实际特点。

打开串口会导致板子复位。 Arduino 有一个特性：电脑打开串口连接时，会触发 DTR 信号使板子自动复位。如果每次上报状态都重新打开串口，板子会反复重启，屏幕来不及显示。解决方法是让守护进程只打开一次串口并一直持有，后续数据都通过这个连接发送。
后台进程无法读取脚本文件。 macOS 的隐私保护机制（TCC）默认禁止后台服务访问"下载、文稿、桌面"目录。脚本放在下载目录时，后台运行会报告"无权限"。解决方法是把脚本移动到未受保护的目录。这类问题在常规开发中较少遇到，但在做系统集成时较为常见。
连接不稳定。 廉价 USB 线和杜邦线容易接触不良，移动板子时可能断连。解决方法是在守护进程中加入自动探测设备和断线重连------即使板子拔出重插、设备号变化，也能自行恢复。这体现了嵌入式开发中的一个常态：物理环境不可靠，需要在软件层面做容错。

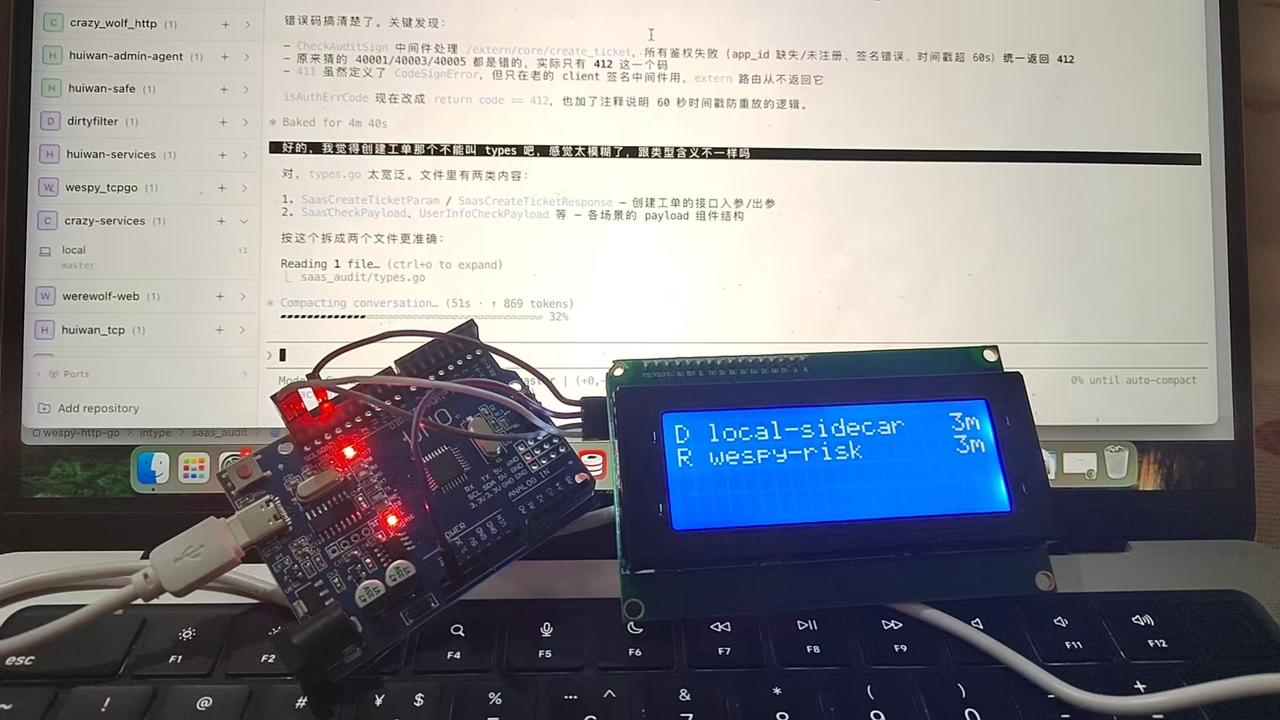

4.6 最终效果

屏幕上每行对应一个 Claude 窗口：

Plain 复制代码

R sidecar          运行中 3min
W My-Quantify      等待输入 3second
D cc-monitor       已完成

扫一眼即可掌握全局，最初的需求得到解决。同时因为行数限制只会展示最新的四个任务进度。

5. 技术细节：跟着一次状态更新走一遍

前面讲的是"是什么"，这一节回答"怎么做到的"。我们跟着一次真实的状态变化------比如某个 Claude 窗口刚刚跑完任务------看它如何一路变成屏幕上的一个 D。

5.1 代码做了什么：三段接力

一次状态更新，依次经过三段代码：

status-hook.py（上报） ：Claude 每次状态变化都会调用它。它只做一件事------把"当前窗口的标识、状态、项目名"拼成一行文本 sid|state|proj，写进一个管道（FIFO）。例如 a1b2|DONE|cc-monitor。
monitor-daemon.py（汇总） ：常驻后台，从管道里读到这些上报，维护一张"所有窗口 → 状态"的表。每收到一条就重新排序，取最近活跃的 4 个，格式化成 4 行文本（每行 状态字符 + 项目名），通过串口发给板子。
板子固件 .ino（显示）：收到一行文本，按分隔符切成 4 段，刷到 LCD 的 4 行上。

关键点：真正"知道" R 代表运行中、cc-monitor 是个项目名的，全是电脑端的 Python。 板子固件对这些一无所知，它只负责"收到文本就显示"。这就是第 4 节说的职责分离------把易变的逻辑放在好改的地方（电脑端），把稳定的显示放在难改的地方（板子）。

5.2 数据怎么到屏幕：从电脑到像素的旅程

monitor-daemon.py 把 4 行文本"发出去"之后、到屏幕亮起来之前，中间还隔着两段物理链路。第一段：电脑 → 板子，走串口（UART）。 串口的原理很朴素------用一根线，把数据一位一位地传过去（串行），事先约定好传输速度（波特率，本项目 9600，即每秒 9600 位）。

可以类比为：两个人用手电筒打摩尔斯电码，先约定每秒闪几次，再靠明灭传递信息。之所以不用 USB 协议栈或 HTTP，是因为串口足够简单、可靠，是沿用了几十年的工业标准，几乎所有单片机都原生支持。

.

这正体现了嵌入式"够用即可、越简单越可靠"的取向。第二段：芯片 → 屏幕，走 I2C 总线。 数据进了板子的主控芯片（MCU）之后，还要再传给 LCD 屏。LCD2004 本身有 16 个引脚，直接接会占满板子；本项目用的版本带 I2C 转接板，只需 4 根线（电源 2 根 + 数据 2 根）。

.

I2C 是一种总线协议：多个设备挂在同样两根线上，每个设备有一个地址（这块屏是 0x27），主控按地址寻址通信。可以类比为：一条走廊上有多个房间，每个房间挂着门牌号，按门牌号找人。把这两段串起来看，整个系统是典型的主机---从机 结构：电脑是主机（负责决策------采集、汇总、决定显示什么），板子是从机（负责执行------收到什么显示什么）。电脑与打印机、U 盘、鼠标之间，都是这种关系。理解了这一点，也就理解了板子为什么可以如此简单：复杂的判断本就该交给主机。

.

I2C 总线协议链接 https://zhuanlan.zhihu.com/p/678229227

5.3 为什么叫"烧录"：代码是怎么写进芯片的

到这里有个一直没回答的问题：固件这段代码，最初是怎么"进到"板子里的？先澄清一点：代码并不是写到 PCB 电路板本身，而是写进板上那颗主控芯片（MCU）内部的存储区。PCB 只是承载芯片、连接各部件的载体，真正"记住"程序的是芯片里的 Flash 存储。整个写入过程分四步：

编译：你写的 .ino 源码，被编译成芯片能直接执行的机器码（.hex 文件，本质是一串二进制指令）。
传输：机器码经过电脑 → USB → 板上的串口芯片（CH340）→ 送到 MCU。
写入：MCU 中预置了一小段引导程序（bootloader），由它接收机器码并写进 Flash。
驻留：写完后，程序就一直留在 Flash 里------这正是下一节"为什么能立即起作用"的前提。那为什么叫"烧录"（burn）？这是个历史词。早期的只读存储器（PROM）写入时，是用较高电压把芯片内部的微型熔丝真的烧断，以此表示 0 和 1，而且不可逆------所以叫"烧"。后来的 Flash 改用电荷存储、可反复擦写，但"烧录"这个叫法沿用了下来。

5.4 为什么烧录一次，程序就能立即起作用

软件工程师容易有个直觉：代码总得先"运行起来"------启动进程、加载进内存、由操作系统调度。但板子上并非如此：烧录完，断电再上电，程序立刻就在跑，不需要任何"启动"动作。 原因有三层：

断电不丢 ：Flash 是非易失性存储，它的存储单元是一种特殊晶体管（浮栅晶体管），电荷被困在绝缘层包裹的"浮栅"里，即使没有供电也能长期保持。U 盘、SSD 用的是同类技术。所以程序烧进去，就"焊死"在那里了。
上电即跑，没有操作系统这一层：Uno 是"裸机"运行，没有 OS、没有进程调度。一上电，MCU 复位后直接从 Flash 的固定位置开始执行。少了操作系统启动的那一整套流程，所以"通电 = 运行"。
固件本身是个永不退出的循环 ：它的结构是 setup() 跑一次（初始化屏幕、串口），然后 loop() 无限重复（检查串口有没有新数据、有就刷屏）。只要通着电，这个循环就一直转，屏幕也就一直在工作。

6. 嵌入式 C：几个让后端工程师意外的点

固件就是 C/C++，语法你都会。真正有点"水土不服"的，是下面这几处------都源自"芯片只有 2KB 内存、还得直接碰硬件"：

没有 main()，程序就是一个永远跑的循环。 入口是 setup()（上电只跑一次，做初始化）和 loop()（之后被无限重复调用）。你写的不是一段会结束的程序，而是一个永不退出的循环体。
delay(1000) 会让整块芯片干等一秒。 单核、没有线程，一 sleep 全停；想同时做几件事，得自己记时间戳（millis()）判断到点没。
Serial.println 是你唯一的调试器。 没有控制台、没有日志文件，看不到现象时就往串口打印，靠它定位一切。
几乎不用 malloc。 2KB 内存经不起堆碎片，惯例是全程用栈和固定大小数组，类型还得写死位宽（uint8_t 而不是随手 int），省一个字节都算数。
直接往引脚写电平。 digitalWrite(13, HIGH) 就是给某根线通 5V------一盏灯、一个电机，最底层都是"这根线给不给电"。

C++ 复制代码

void setup() { Serial.begin(9600); }   // 只跑一次：初始化
void loop()  { /* 被一遍遍重复执行，永不退出 */ }

一句话：写后端是"资源管够、随便 sleep 随便 new"；写嵌入式是"掐着字节过日子、一刻不能停"。约束逼出的，是另一套直觉。

7. 进阶与扩展

本项目使用的 Uno 适合入门。上手之后，换用性能更强的板子，可以做的事情会显著增加。

7.1 主控板选型（按对软件工程师的友好度排序）

ESP32 ：双核 240MHz，内置 WiFi 和蓝牙，约 15--40 元。需要联网时的首选，性能和无线能力一步到位。
树莓派 Pico：双核 ARM 133MHz，Pico W 版本带 WiFi，约 4--10 美元。支持 MicroPython，IO 灵活。
Arduino Uno：16MHz，无无线，约 20 元。适合入门教学。

一个重要的升级方向：从 Uno 换到 ESP32，设备就从"需要插 USB 线的桌面装置"变成"可联网的物联网设备"。本项目若用 ESP32 重做，就能去掉数据线、通过 WiFi 推送状态。

7.2 降低门槛的工具

对软件工程师而言，以下工具可以大幅降低嵌入式开发门槛，甚至不必编写嵌入式 C：

ESPHome：用 YAML 描述设备配置，自动编译烧录。只需声明"设备有哪些传感器、哪些开关"，无需手写 C。
Tasmota：刷入 ESP 芯片的开源固件，刷写后通过网页界面配置，连编译都省去。
Home Assistant：开源的智能家居中枢，上述设备接入后几乎零配置，可统一管理和编写自动化。
MQTT：物联网设备通信的事实标准协议。对后端工程师而言概念上零门槛------本质是一个轻量级的发布/订阅消息总线，与消息队列类似。

概括：ESPHome / Tasmota 把"写固件"简化为"写 YAML / 配置网页"，MQTT 让设备像微服务一样收发消息，Home Assistant 负责聚合管理。后端经验几乎可以平移过来。

7.3 可参考的开源项目

以下都是网上可以找到的、由软件工程师完成的开源项目：

墨水屏天气站 / 日历（esp32-weather-epd，数千 star）：ESP32 + 墨水屏，调用天气接口，一块电池可续航 6--12 个月。
自动浇花（Plantwatery 等）：ESP32 + 土壤湿度传感器 + 水泵 + 太阳能板，根据湿度自动浇水。ESPHome 版本可纯配置实现，无需编码。
小米温湿度计刷机（pvvx/ATC_MiThermometer，明星项目）：用浏览器把约 30 元的小米温湿度计刷成自定义固件，开放数据接入自有系统。无需焊接和编程，适合入门。
智能门铃、自动喂食器、NAS 状态屏：都是 ESP 系列加一两个模块的组合，社区有现成方案。

7.4 端侧 AI：把"离线版小爱同学"做出来

这是最能打动人的方向------让设备在本地跑 AI，完全不上云：响应快、断网可用、数据不出设备。几个软件工程师够得着的例子：

离线语音助手（类小爱同学）：ESP32-S3 + 麦克风，在本地做唤醒词和有限指令识别（"开灯""几点了"），不联网也能用，比商业音箱多了隐私和可定制。
离线天气台：ESP32 + 墨水屏，联网时拉一次天气接口缓存下来，之后断网也持续显示；一块电池能撑半年到一年，往桌上一摆就是个独立设备，不依赖手机 App。
离线视觉：ESP32-CAM 在板上跑人体 / 人脸检测，检测到人才点灯或开门，画面始终不离开设备；ESP32-S3 约 0.2 秒就能完成一次拍照加推理。
工具链对软件工程师友好：Edge Impulse、Google Teachable Machine 支持在浏览器里"采集数据 → 训练 → 一键部署到芯片"，不用从零写神经网络。

8. 软件工程师怎么玩：买开发板，别自己设计电路

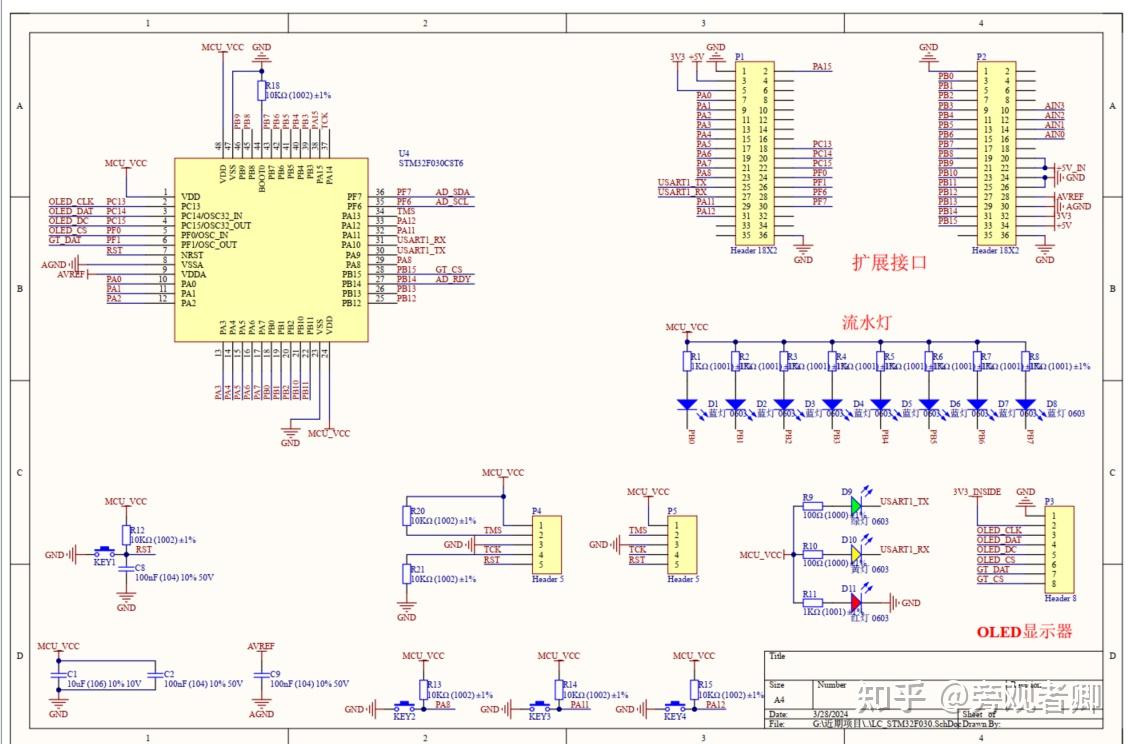

玩嵌入式常见的第一个顾虑是：我得会画电路、会焊板子吗？完全不用。 从零设计电路是另一个专业，和我们想做的事可以彻底解耦。先看清硬件圈的金字塔，知道自己站在哪一层：

高端硬件专家：从零设计电路------选 CPU / 内存 / 电源芯片，画 8~16 层高速 PCB，搞定信号完整性、电源完整性、射频天线、EMC 和车规温度寿命。显卡、服务器主板、5G 基站就出自他们手，门槛是半导体物理 + 微波 + 高等数学。
中级熟练工：独立设计常见消费电子（智能手表、小家电），懂一点高速电路和电源。

软件开发工程师不碰电路设计，拼乐高就行。软件工程师的玩法就是拼乐高：

大脑买现成：ESP32（自带 Wi-Fi / 蓝牙，十几块）、STM32、树莓派 Pico，都是火柴盒大小的现成核心板。
外设买"模块"：要显示买 OLED 模块、测温湿度买 DHT11 模块、驱动电机买电机驱动模块------不用算电阻、不用焊贴片。
免焊连接：一块面包板 + 一包杜邦线，像连线题一样把板子和模块插起来，插错随时拔了重来，不烫手、零成本。
精力 100% 放在写代码：USB 一插，就回到你熟悉的领域------读传感器数据、驱动屏幕、或通过 Wi-Fi 发到服务器和手机。

一句话：把电路设计和 SMT 焊接留给专业硬件工程师；你只管买好积木、用代码给它注入灵魂。这是软件工程师效率最高、也最有成就感的嵌入式玩法。

9. 入门建议

如果有兴趣尝试，可以从以下方式低成本起步。入门套件（总价约 50 元以内）

一块 ESP32 开发板（建议直接选可联网的，约 25 元）
两个传感器（温湿度、土壤湿度，约 15 元）
杜邦线和面包板（约 10 元）学习路径（由浅入深）

用 Arduino IDE 点亮一颗 LED（入门级，约 10 分钟）
接入传感器，把读数输出到串口
用 ESPHome（写 YAML）做一个联网温湿度计，接入 Home Assistant
进阶可尝试 Edge Impulse，在板子上运行 TinyML 模型第一个项目建议不必一开始就做复杂的项目。从"刷一个小米温湿度计"或"做一个桌面天气屏"入手即可------有即时反馈，容易建立信心。

10. 附录：术语表

按文中出现顺序整理，方便查阅：

嵌入式系统：把计算单元嵌入设备、专门完成某个特定任务的系统。
MCU（微控制器）：把 CPU、内存、存储、外设接口集成在一颗芯片上的"单芯片计算机"，是嵌入式的核心。本项目 Uno 的主控就是一颗 MCU。
PCB（印刷电路板）：承载芯片和各类元件、并用走线把它们连起来的板子。它本身不存储程序，只是"底座"。
固件（Firmware）：烧录进芯片、直接控制硬件运行的程序。介于硬件和软件之间，所以叫"固"件。
烧录（Flashing / Burning）：把编译后的机器码写入芯片 Flash 存储的过程，词源见 5.3。
Flash 存储：一种断电不丢数据的非易失性存储，U 盘、SSD 属于同类技术。
Bootloader（引导程序）：芯片中预置的一小段程序，负责接收并写入新固件，相当于烧录时的"接待员"。
UART / 串口：一种把数据逐位传输的串行通信方式，简单可靠，是单片机的标准通信接口。
波特率（Baud rate）：串口的传输速度，单位是位/秒。本项目用 9600。
I2C：一种总线协议，多个设备共用两根线、按地址寻址通信。
GPIO / 引脚：芯片对外的通用输入输出接口，软件通过控制引脚的高/低电平与外部器件交互。
电平：用电压高低表示数字信号，高电平代表 1、低电平代表 0。
DTR 信号：串口的一个控制信号，Arduino 用它实现"打开串口即复位"，正是 4.5 中第一个问题的来源。
TCC：macOS 的隐私保护机制，限制程序访问敏感目录，是 4.5 中第二个问题的来源。
MQTT：物联网常用的轻量级发布/订阅消息协议。
TinyML：在单片机等资源受限设备上运行机器学习模型的技术。
AIoT：人工智能（AI）与物联网（IoT）的结合。

这个案例本身并不复杂，但它完整覆盖了嵌入式开发的几个核心概念：串口通信、固件与软件的分层、主机---从机协作。对软件工程师来说，用一个周末、一块入门板子，就能把这些原本停留在文档上的名词，变成手里可以运行的实物------这是了解嵌入式最高效的方式。本文涉及的代码和完整过程均可复现，有兴趣的同学可以交流。
