前言
在嵌入式开发中，I2C 是使用频率最高、面试提问最多、坑最多的通信协议之一。
几乎所有传感器（温湿度、陀螺仪）、存储芯片（AT24C02、EEPROM）、OLED屏幕都基于 I2C 通信。
很多同学只会调 HAL 库，看不懂时序、分不清收发方向、不懂重复起始原理、一对多容易踩坑，也不了解片上I2C核心寄存器，面试一问就废。
本文一次性讲透：I2C硬件原理、通信模式、片上外设核心寄存器、完整帧格式、一对多挂载、读写时序、重复起始、高频面试题，零基础也能彻底吃透。
一、I2C 基础核心属性（面试必背）
- 通信类型：同步通信

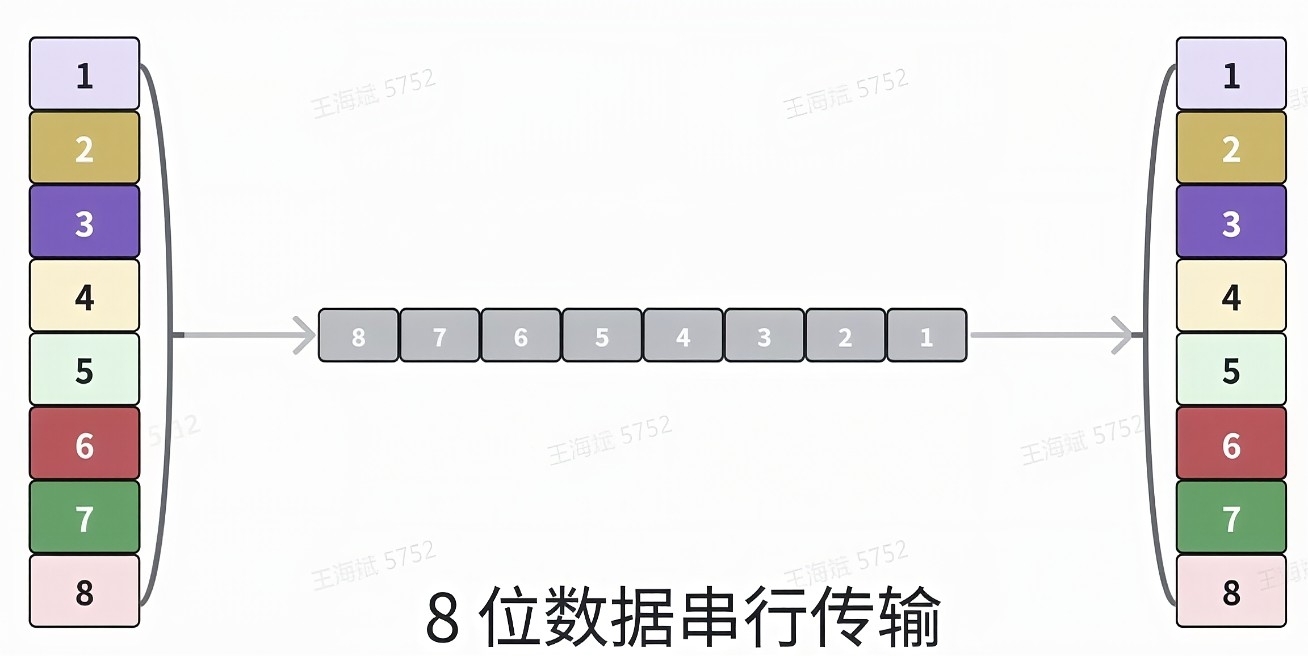

I2C 是同步串行通信。
-
自带独立时钟线 SCL
-
时钟完全由主机（STM32） 产生
-
所有从机跟随主机时钟采样数据
同步通信特点

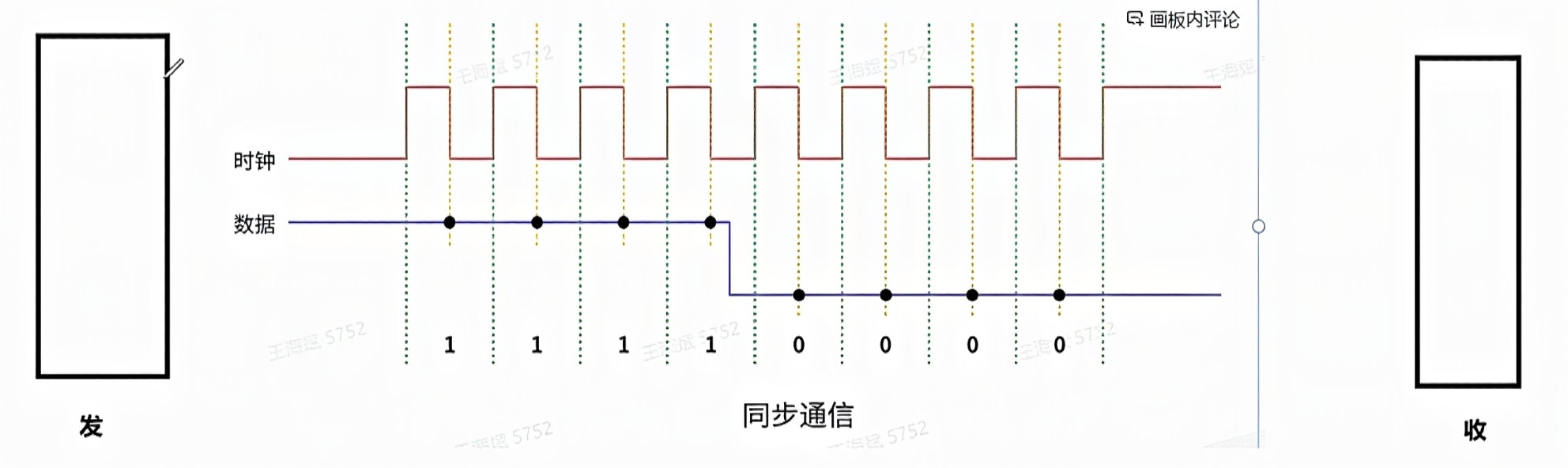

- 同步通信（I2C / SPI）：有公共时钟线，收发双方严格对齐时钟边沿，传输稳定、速率可控
一句话总结：有时钟线=同步
- 传输模式：半双工通信
I2C 是半双工，不是全双工！
-

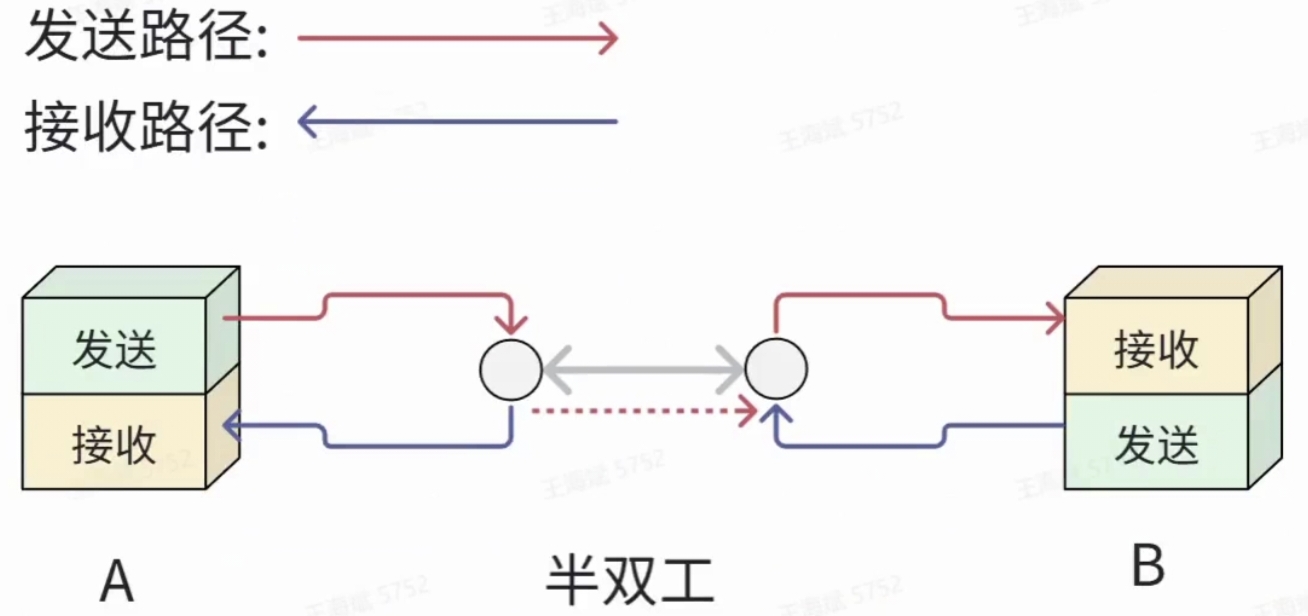

半双工：同一时刻，只能单向传输
-
要么主机发、从机收
-
要么从机发、主机收
-
全双工：收发可以同时进行（代表：SPI）
为什么 I2C 只能半双工？
核心硬件原因：只有一根双向数据线 SDA
同一根线不能同时收发数据，必须分时复用。
- 主从架构 & 一对多总线特性
I2C属于总线型，支持一对多挂载
-
主机：STM32，一条总线只允许1个主机，产生SCL时钟，掌控总线。
-
从机：AT24C02、传感器、OLED等外设，同一条SDA/SCL可以并联挂载多个从设备。
SPI是片选CS区分设备；I2C不靠片选引脚，依靠7位从设备地址区分总线上不同外设。
⚠一对多硬性约束：
-
总线上所有从机必须地址互不相同，地址冲突直接通信彻底错乱。
-

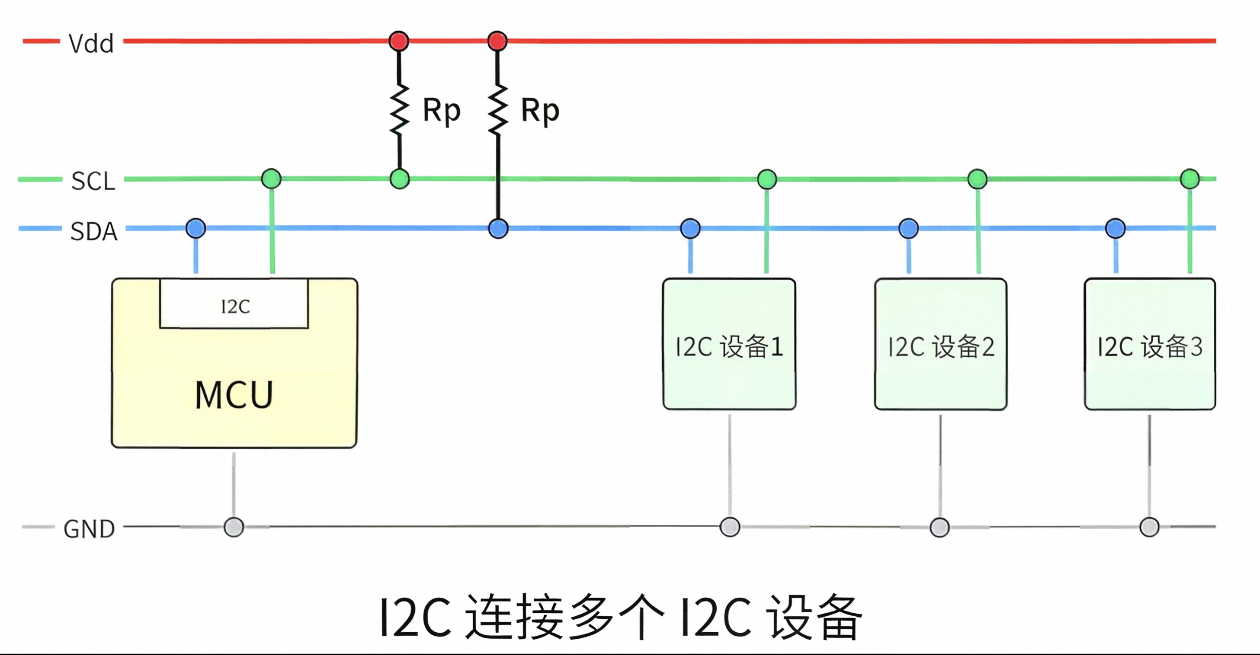

SDA、SCL都需要上拉电阻（4.7K‑10K），多个设备并联，上拉电阻只需要一组，不需要每个设备单独加。
-
总线有电容负载上限，挂载设备不能无限多，设备越多，总线电容越大，最高通信速率要降下来。
对比：SPI每多一个从机就要多一根CS片选线；I2C一对多只需要SDA、SCL两根线，硬件接线简洁，这是I2C最大优势。
4.硬件接线特点
仅两根总线，总线式拓扑，支持多设备挂载：
-
SCL ：时钟线（主机输出）
-
SDA ：数据线（双向收发）
所有I2C设备并联挂载在总线上，依靠设备地址区分设备，互不冲突。
二、STM32 I2C片上外设重要寄存器（面试常考）

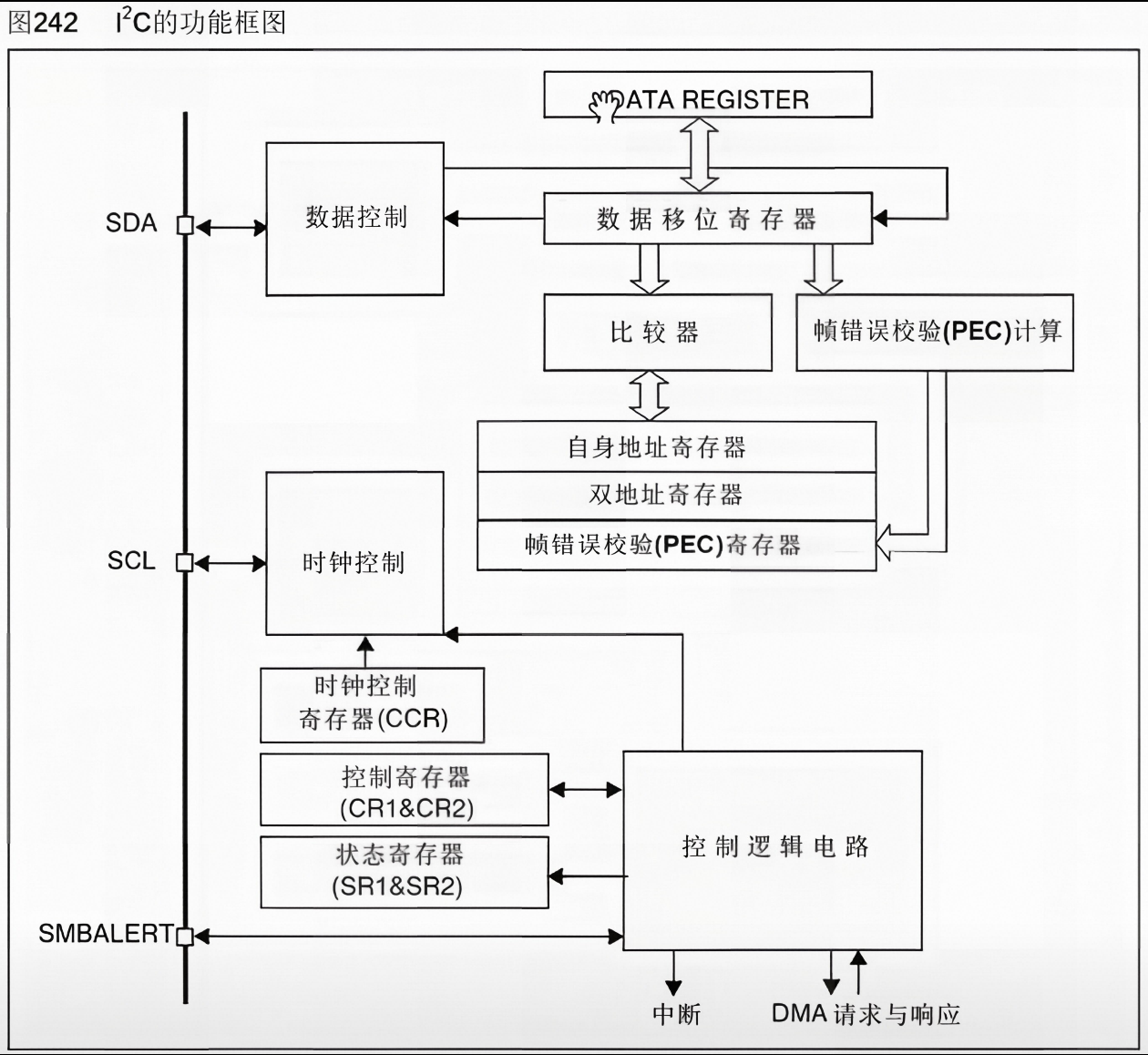

说明：以标准STM32F1系列I2C寄存器为例，HAL库底层就是操作这些寄存器。
- I2C_CR1 控制寄存器1
核心控制开关寄存器
-
PE：I2C外设使能位，1开启I2C，0关闭
-
START：写1，硬件产生起始信号Start
-
STOP：写1，硬件产生停止信号Stop
-
ACK：应答使能位；接收时，1=发送ACK，0=发送NACK
-
POS：应答位置控制位
重点：重复起始，就是软件再次置位START位，不置STOP。
- I2C_CR2 控制寄存器2
配置时钟与中断
-
FREQ：I2C外设输入时钟频率，决定时序基准
-
ITERREN / ITEVTEN / ITBUFEN：错误、事件、缓冲区中断使能
- I2C_OAR1 自身地址寄存器
本机（STM32当做从机时）的I2C设备地址。
注意：这是STM32自己的从机地址，不是外部AT24C02的从机地址！很多同学搞混。主机模式下该寄存器可以不配置。
- I2C_DR 数据寄存器（数据移位缓冲区）
唯一数据出入口，8位。
-
发送：往DR写入字节，硬件自动把字节搬到移位寄存器，输出到SDA
-
接收：总线上收到字节，硬件存入DR，CPU读取DR拿到数据
不是直接操作SDA引脚，所有收发全部经过DR寄存器中转。
- I2C_SR1 状态寄存器1（事件标志，极其重要）
全部是硬件自动置位，软件清零。
-
SB：起始信号发送完成标志。发完Start，SB置1。
-
ADDR：地址发送完成，收到ACK后置1。
-
TXE：发送寄存器为空。DR已经空，可以写下一个待发送字节。
-
RXNE：接收寄存器非空。DR里面收到新数据，可以读走。
-
TC：传输完成标志，当前字节序列全部发送完毕。
-
AF：应答失败NACK标志，没有收到ACK，通信异常。
面试高频区分：
TXE：数据寄存器空，可以继续填下一个数据；
TC：整段所有数据全部发完；
TXE是字节级别，TC是整个传输序列级别。
- I2C_SR2 状态寄存器2
总线状态、主从模式标志位。
-
MSL：1代表当前是主机模式；0代表从机模式。
-
BUSY：总线忙标志位，1说明I2C总线正在通信。
寄存器简单对比总结

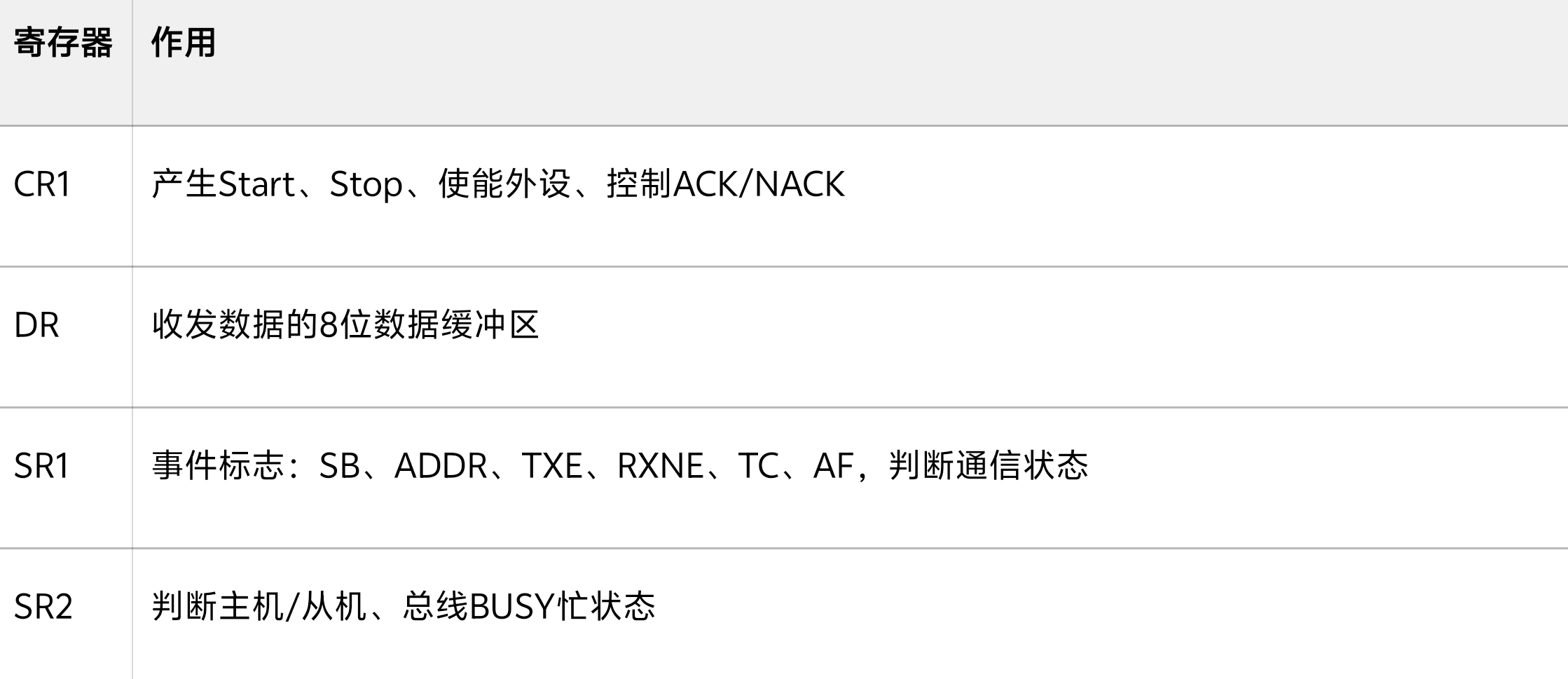

表格
补充理解：HAL库的 HAL_I2C_IsDeviceReady 底层就是操作寄存器，发送从机地址，看ADDR标志位是否置位，判断有没有ACK应答。
三、I2C 四大核心时序信号（底层根基）
所有 I2C 通信，全部由这四个信号拼接而成：
- 起始信号 Start
SCL 高电平期间，SDA 由高拉低
标志：一次通信正式开始，总线被主机占用
- 停止信号 Stop
SCL 高电平期间，SDA 由低拉高
标志：一次通信彻底结束，释放I2C总线
- 数据有效电平
SCL 高电平读取数据
SCL 低电平切换 SDA 电平
- ACK / NACK 应答（字节握手）
每传输完 1 个8位字节，必须应答一次：
-
ACK（应答）：SDA 拉低 → 接收成功
-
NACK（无应答）：SDA 拉高 → 接收失败 / 停止传输
重点区分（90%新手混淆）
Stop：整次通信结束，释放总线，只在最后出现一次
ACK：单个字节握手，每发一字节必应答
四、I2C 完整帧格式（逐帧拆解）
一次标准 I2C 通信帧结构：
起始位 → 设备地址帧 → ACK → 字地址帧 → ACK → 数据帧 → ACK → 停止位
- 起始帧（Start）
开启总线会话，锁定总线，禁止其他设备干扰

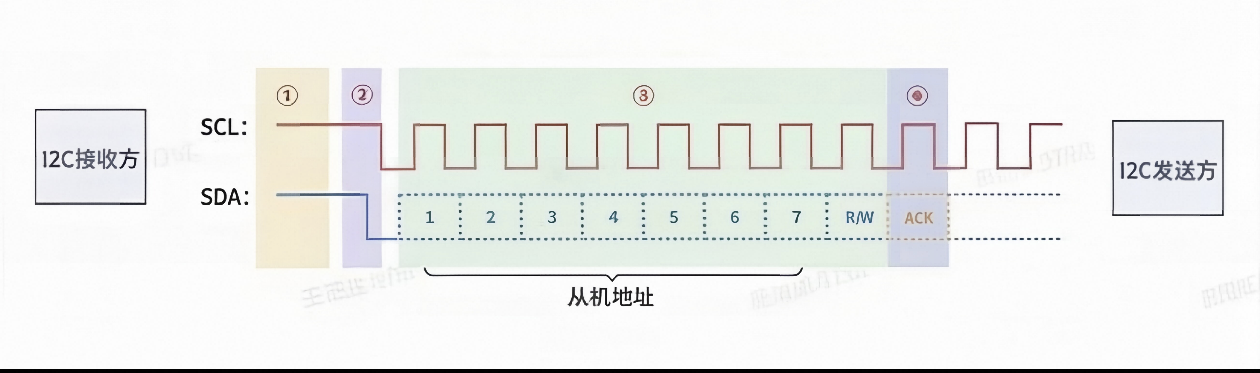

- 设备地址帧（7位地址 + 1位读写位）
字节格式： 7位设备地址 + 1位读写控制位
-
最低位 0：写操作（主机→从机）
-
最低位 1：读操作（从机→主机）
示例 AT24C02：
-
写地址： 0xA0
-
读地址： 0xA1
✨一对多关键点：主机发送设备地址，总线上所有从机同时收到该字节；只有地址匹配的那一台从机回复ACK，其余从机直接忽略后面的数据。
- 字地址帧
从机设备内部存储地址
比如 AT24C02 有 0~255 共256个存储字节，字地址就是指定「读写哪一格存储单元」
通俗区分：
-
设备地址：总线上找哪个芯片（一对多靠这个选中目标设备）
-
字地址：找芯片里面的哪个存储位置
- 数据帧
8位一字节，可连续多字节传输
-
写阶段：主机发数据、从机应答
-
读阶段：从机发数据、主机应答
- 停止帧（Stop）
结束本次会话，释放总线，其他从设备才有机会被访问。
五、最核心难点：重复起始信号（Repeated Start）
- 什么是重复起始？
不发送 Stop、不释放总线，直接再次发送 Start 信号（CR1寄存器START位置1）
- 为什么必须用重复起始？（面试必考，一对多场景尤其重要）
以 AT24C02 随机读 为例：
读数据必须分两步：
-
写操作：发送设备写地址 + 字地址（定位存储位置）
-
读操作：读取该位置数据
错误写法：中间发 Stop
Start → 写地址 → 字地址 → Stop → Start → 读地址 → 读数据
致命缺陷（一对多总线会放大这个bug）：
-
Stop 会释放总线，留出空闲窗口期
-
总线上其他挂载的从设备，有可能抢占、干扰总线波形
-
芯片内部地址指针可能丢失、偏移，导致读错数据
标准正确写法（手册规定）
Start → 写地址 → 字地址 → 重复起始 → 读地址 → 读数据 → Stop
-
重复起始核心作用
-
全程占用总线，杜绝一对多总线上其他设备干扰
-
保留从机内部地址指针，不重置位置
-
无缝切换「写定位」→「读数据」模式，通信稳定无bug
一句话绝杀面试答案
重复起始无需释放总线，保留从机地址指针，避免一对多总线上其他外设干扰，实现读写方向无缝切换，是 I2C 随机读写的标准时序。
六、I2C 读写全时序彻底拆解（以 AT24C02 为例）

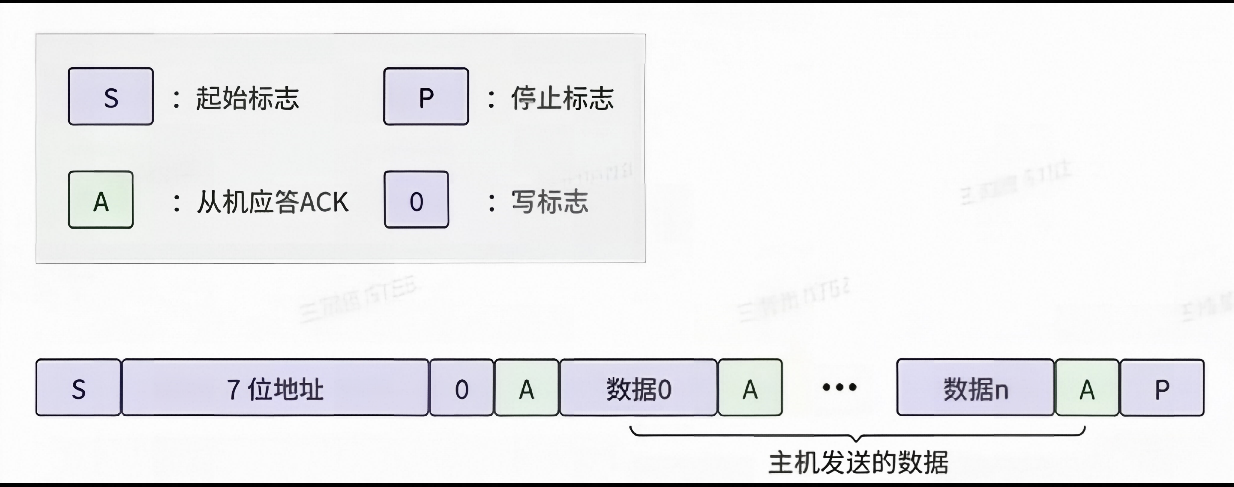

I2C 写时序（主机发、从机收）
-
起始信号
-
设备写地址 + ACK（一对多总线只有地址匹配设备应答）
-
内部字地址 + ACK
-
待写入数据（可多字节连续发送）+ ACK
-
停止信号
I2C 随机读时序（最常考）
-
起始
-
设备写地址 + ACK（写方向：定位地址）
-
字地址 + ACK（指定读取位置）
-
重复起始（关键！不释放总线）
-
设备读地址 + ACK（切换为读方向）
-
从机发送数据 → 主机接收
-
主机 NACK（终止传输）
-
停止信号
核心收发方向总结
-
写阶段：SDA由主机驱动，STM32发数据
-
读阶段：SDA由从机驱动，外设发数据
-
全程SCL时钟永远由主机产生
七、I2C一对多挂载踩坑点（工程&面试）
-
地址绝对不能冲突
两个设备7位I2C地址一样，总线直接异常，ACK乱跳，读写随机出错。部分芯片支持引脚修改硬件地址，就是为一对多设计。
-
上拉电阻只需要一组
多条从机并联，SDA/SCL外部只放一组4.7K上拉，不要每个设备都焊接上拉，并联阻值过小会导致电平异常。
-
总线负载不能过重
挂载设备越多，总线电容越大，速率要降低；设备很多时，不要跑400K高速模式，降为100K标准模式。
-
访问完一个设备最好发Stop
访问完设备后发出Stop释放总线，别的从设备才可以被主机访问；如果一直占用总线，其他外设完全无法通信。
-
HAL库 HAL_I2C_IsDeviceReady() 一对多用法
可以写循环遍历所有设备地址，批量检测总线上哪些从设备在线，用于设备热检测。
误区：I2C一对多，不是多个主机，只能一个主机，多个从机；多主机I2C很少在单片机工程使用，竞赛、项目基本不用。
八、I2C面试高频题（直接背）
Q1：I2C是同步还是异步？单工/半双工/全双工？
答：同步通信，半双工；有SCL时钟线；单根SDA数据线，同一时刻只能单向传输。
Q2：I2C一对多靠什么区分不同外设？SPI靠什么？
答：I2C依靠7位从设备地址区分，不需要额外引脚；SPI依靠CS片选引脚，每增加一个从机就要增加一根CS信号线。I2C一对多接线简洁。
Q3：什么是重复起始Repeated Start，底层寄存器怎么产生？作用？
答：不发送Stop、不释放总线，再次置位CR1寄存器START位产生起始；用于随机读，保留从机内部指针；一对多总线上避免其他设备干扰总线，无缝切换读写方向。
Q4：TXE 和 TC标志位有什么区别？
答：TXE：发送数据寄存器为空，可以填入下一个字节；TC：整个序列全部字节发送完成。TXE是单字节级别，TC代表整段传输结束。
Q5：Stop和ACK的区别？
答：ACK是每一个字节后的握手应答；Stop代表整轮通信结束，释放I2C总线，Stop一趟通信末尾只出现一次。
Q6：I2C总线上多个从机，主机发地址帧发生了什么？
答：全部从机都会收到该字节；只有地址匹配的从机回复ACK，其余从机忽略后续所有数据。
Q7：I2C通信出现NACK无应答，SR1哪个标志置1？可能什么原因？
答：AF（应答失败标志）置1。
-
从设备硬件没上电；
-
SDA/SCL接反，缺少上拉电阻；
-
设备地址写错，一对多发生地址冲突；
-
EEPROM写周期忙，处于内部烧写等待（AT24C02最多5ms忙等待）；
-
总线受电磁干扰。
Q8：AT24C02写完之后为什么要延时？
答：EEPROM接收到停止条件后，内部需要页烧写时间，最大5ms，此时设备处于忙状态，不会回复ACK；需要等待写周期完成，再继续读写，可以调用 HAL_I2C_IsDeviceReady() 轮询就绪状态。
Q9：7位I2C地址，读写位怎么处理？OAR1寄存器存的是什么？
答：7位设备地址左移1位，最低bit置0为写地址，置1为读地址。例：7位地址0x50，写0xA0，读0xA1。OAR1保存STM32自己作为从机的地址，不是外部外设地址。
九、小结
-
I2C：同步、半双工，SCL时钟+SDA双向数据线。
-
STM32 I2C核心寄存器：CR1控制启停，DR数据缓冲区，SR1存放TXE/RXNE/TC/SB/ADDR事件标志，SR2判断总线忙、主从模式。分清TXE与TC。
-
总线一对多，依靠从设备地址选中外设，禁止地址冲突。
-
Start、Repeated Start、Stop、ACK/NACK构成全部时序。
-
重复起始解决随机读时序，一对多场景规避总线干扰。
-
Stop释放总线，一对多工程中，访问完设备务必释放总线。
-
EEPROM写完有内部烧写忙期，需要等待就绪，不能连续高速读写。
结语
本文完整梳理了I2C协议原理、STM32片上寄存器、时序帧格式、一对多总线挂载，同时整理了嵌入式面试高频考点。I2C看着简单，但实际开发、电赛调试里坑点很多，建议大家收藏⭐起来，遇到问题可以回来翻阅复习。
觉得内容有帮助的话，欢迎点赞👍支持。后续会继续更新SPI通信协议详解、STM32实战驱动例程以及嵌入式面试刷题内容，点个关注不迷路，我们下期再见！
