Zynq MPSoC半导体高精度运动控制方案｜FPGA硬件插补实现亚微米级伺服实时控制

标签：Zynq MPSoC、ARM+FPGA、半导体设备、运动控制、硬件插补、伺服控制、亚微米精度、国产化设备

摘要： 半导体固晶、键合、晶圆搬运、探针测试等核心设备，对运动定位精度、轨迹平滑度、启停响应速度有着极致要求，亚微米级定位误差、轨迹抖动都会直接导致芯片贴合偏移、压焊不良、晶圆碎片。传统纯ARM运动方案依赖软件插补与脉冲输出，存在刷新率低、轨迹抖动、启停超调、多轴同步性差等问题；X86工控+运动控制卡分体方案布线复杂、成本高昂、总线延时不可控，难以适配高端半导体精密运动场景。本文基于Zynq UltraScale+ MPSoC异构架构，搭建FPGA硬件高速运动控制系统，依托PL端实现多轴硬件插补、脉冲精调、轨迹平滑滤波、同步时序管控，R5F硬核保障微秒级实时运动调度，A53核完成工艺轨迹配方、逻辑交互与数据溯源。通过量化对比纯ARM、X86传统方案性能差异，详解异构运动控制架构核心优势与工程落地难点，可直接用于半导体精密运动平台、多轴伺服控制系统、高精度自动化设备开发。读完本文你将掌握： 半导体精密运动控制核心设计思路、FPGA硬件插补实现方案、多轴同步控制技巧、传统运动架构选型短板、量产设备运动控制避坑经验。

一、行业背景：半导体精密运动控制核心痛点

半导体后端封装、前端测试设备属于超高精密运动场景 ：晶圆传输需要平稳无抖动搬运，固晶机需要亚微米级定点贴合，键合机需要高速平滑弧线轨迹，探针测试需要精准点位重复定位。高端半导体设备通用工艺指标：重复定位精度±0.5μm、轨迹抖动≤1μm、多轴同步误差＜10μs、高速启停无超调无震荡。

相较于普通工业自动化运动控制，半导体设备运动场景存在三大量产刚性技术瓶颈，也是传统ARM/X86架构无法突破的核心难题：

亚微米级高精度定位刚需：芯片、晶圆尺寸微小，微小轨迹抖动、定位偏差直接造成批量不良，普通软件运动控制精度无法满足工艺阈值；
多轴严格同步刚需：XY平台、Z轴升降、旋转轴、送料轴多轴联动，轴间时序错位会导致轨迹畸变、运动卡顿，严重影响工艺一致性；
高速高平稳性刚需：量产设备要求高速运动提升产能，同时必须保障启停无超调、轨迹无抖动，兼顾效率与良率。

目前行业主流两类传统运动控制方案，均存在架构性短板，无法适配高端半导体精密运动量产需求：

1.1 纯ARM运动控制方案核心短板（低端设备主流）

国产低端半导体设备普遍采用ARM单片机、嵌入式工控板实现软件运动控制，轨迹插补、脉冲输出、速度规划全部依赖CPU软件循环迭代，存在无法根治的四大架构缺陷：

软件插补刷新率低、轨迹抖动大：ARM软件插补周期普遍毫秒级，点位更新频率低，高速运动时轨迹折线化严重，微观抖动明显，无法实现平滑曲线运动；
多轴同步性极差：依靠软件分时轮询控制多轴，轴间同步误差可达毫秒级，多轴联动轨迹畸变，无法满足精密贴合、键合工艺要求；
高速启停超调震荡：软件速度规划滞后，加减速曲线不连续，高速启停易出现过冲、震荡，导致定位偏移、设备共振；
算力耦合严重：运动插补算法占用绝大部分CPU算力，设备同时运行温控、采集、交互业务时，运动精度进一步劣化，无法复合工况稳定运行。

1.2 X86工控+外置运动控制卡方案核心短板（高端设备传统方案）

进口高端半导体设备多采用X86工控机+PCIe运动控制卡分体架构，虽能实现较高运动精度，但产业化落地硬伤突出，严重制约国产化替代与设备小型化升级：

总线传输延时不确定：上位机轨迹指令通过PCIe总线下发，存在随机延时与抖动，高速运动时指令滞后，轨迹偏移不可复现；
分体架构臃肿、成本高昂：工控机+控制卡分体堆叠，设备体积大、布线复杂，进口高端运动卡价格昂贵、核心算法闭源、供货受限；
非实时系统导致运动抖动：Windows/Linux系统调度抢占，指令下发时序不固定，长期高速运行易出现随机卡顿、轨迹漂移；
扩展性差、迭代成本高：新增轴数、定制轨迹需要更换高端板卡，硬件迭代成本高，无法适配设备工艺快速升级。

二、Zynq MPSoC异构架构：精密运动控制最优解

Zynq UltraScale+ MPSoC依托PL FPGA可编程硬件+PS多核ARM（A53+R5F）单芯片异构融合 架构，彻底打破传统运动控制方案的算力与时序瓶颈。通过PL端硬件高速插补实现多轴同步精密运动，R5F硬实时核锁定运动调度时序，A53核负责工艺轨迹管理与业务交互，实现「硬件极速轨迹运算+硬实时精准联动+智能工艺适配」一体化，是当前国产半导体精密运动控制设备的最优技术路线。

2.1 运动控制系统专属软硬件分层分工

1. PL端（FPGA可编程逻辑）------ 硬件运动控制核心

PL端完全脱离CPU干预，独立搭建硬件插补器、S型加减速模块、多轴脉冲精调、轨迹平滑滤波、硬件同步时序逻辑。所有轨迹运算、脉冲输出、位置闭环全部硬件并行执行，插补周期压缩至微秒级，多轴独立联动互不干扰，从硬件层面彻底解决软件插补滞后、轨迹抖动、多轴不同步等核心问题。

2. R5F实时核 ------ 运动策略实时调度核心

独立Cortex-R5F硬核裸机运行，不依赖Linux系统，负责运动工艺逻辑调度、轨迹参数动态更新、加减速策略切换、故障急停保护、轴间同步校准。精准锁定运动节拍，杜绝系统调度带来的时序抖动与指令滞后，保障高速、高精度、高一致性运动输出。

3. A53应用核 ------ 工艺业务与轨迹溯源核心

Cortex-A53多核运行Linux系统，负责运动轨迹配方存储、工艺参数配置、点位数据校准、运动日志归档、上位机可视化交互、设备联动逻辑管理。支持多工艺轨迹一键切换、运动数据全溯源，提升设备智能化与通用性。

2.2 核心差异化优势：MPSoC VS 纯ARM / X86

结构化对标三类架构核心差异，精准凸显Zynq MPSoC在半导体精密运动场景的不可替代性：

吊打纯ARM｜硬件插补碾压软件迭代：纯ARM毫秒级软件插补轨迹粗糙、抖动严重；MPSoC PL端微秒级硬件插补，轨迹平滑度、定位精度、响应速度全面碾压，轻松实现亚微米级精密运动。
吊打X86｜单芯片一体化消除总线延时：摒弃外置运动控制卡分体架构，片内AXI高速指令交互，无总线随机延时，运动时序完全可控，同时设备小型化、低成本、高集成度优势显著。
独家多轴硬件同步能力｜适配复杂联动工艺：全局硬件同源时钟，多轴联动同步误差锁定微秒级，彻底解决传统方案轴间时序错位、轨迹畸变问题，适配高端多工位联动工艺。
量产长稳优势｜适配半导体十年量产 ：工业级宽温运行、15年超长供货，运动控制逻辑全自主可控，无闭源板卡依赖，完美匹配半导体设备长周期量产与国产化替代需求。

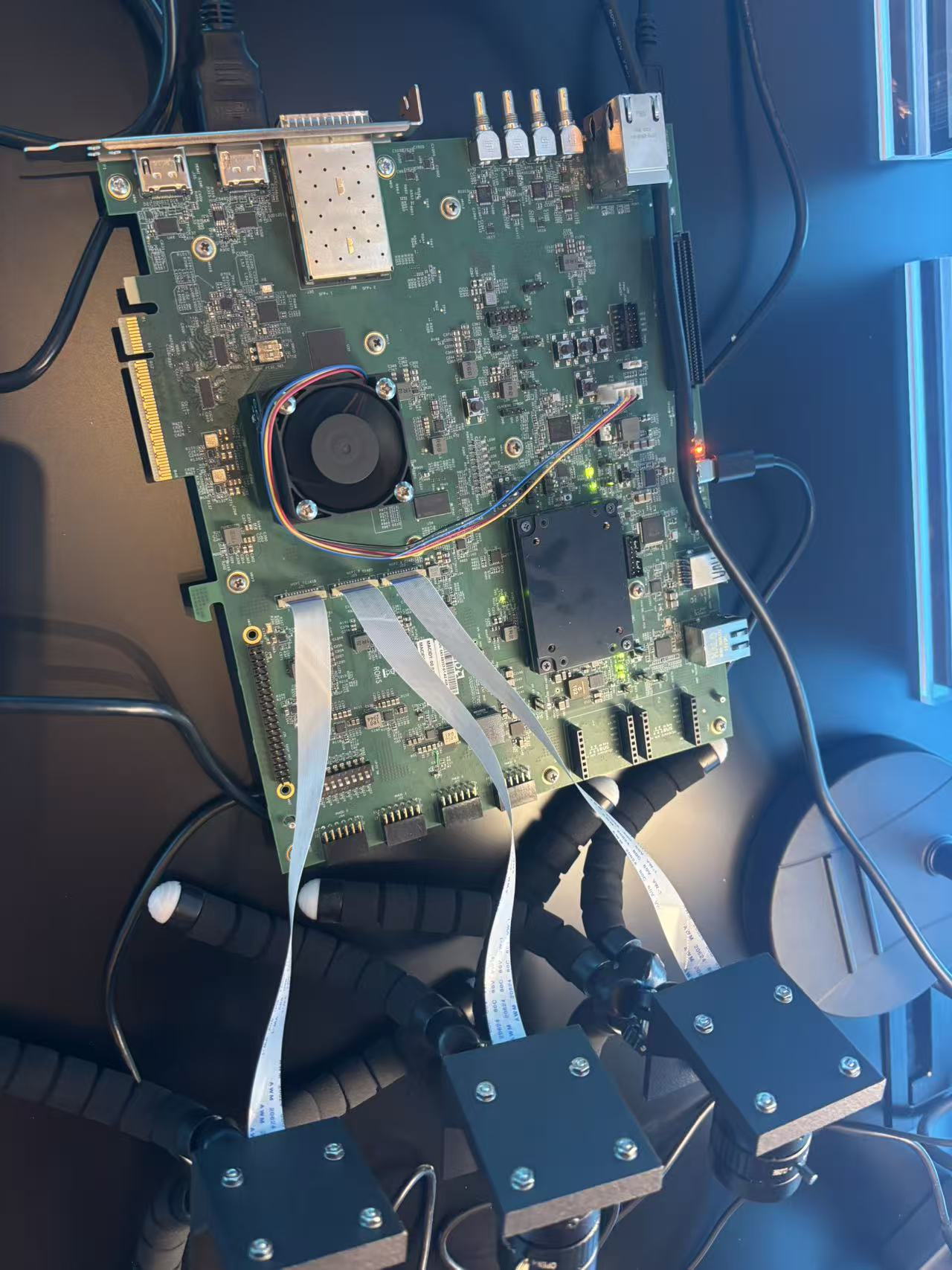

三、精密运动控制系统方案与硬件资源配置

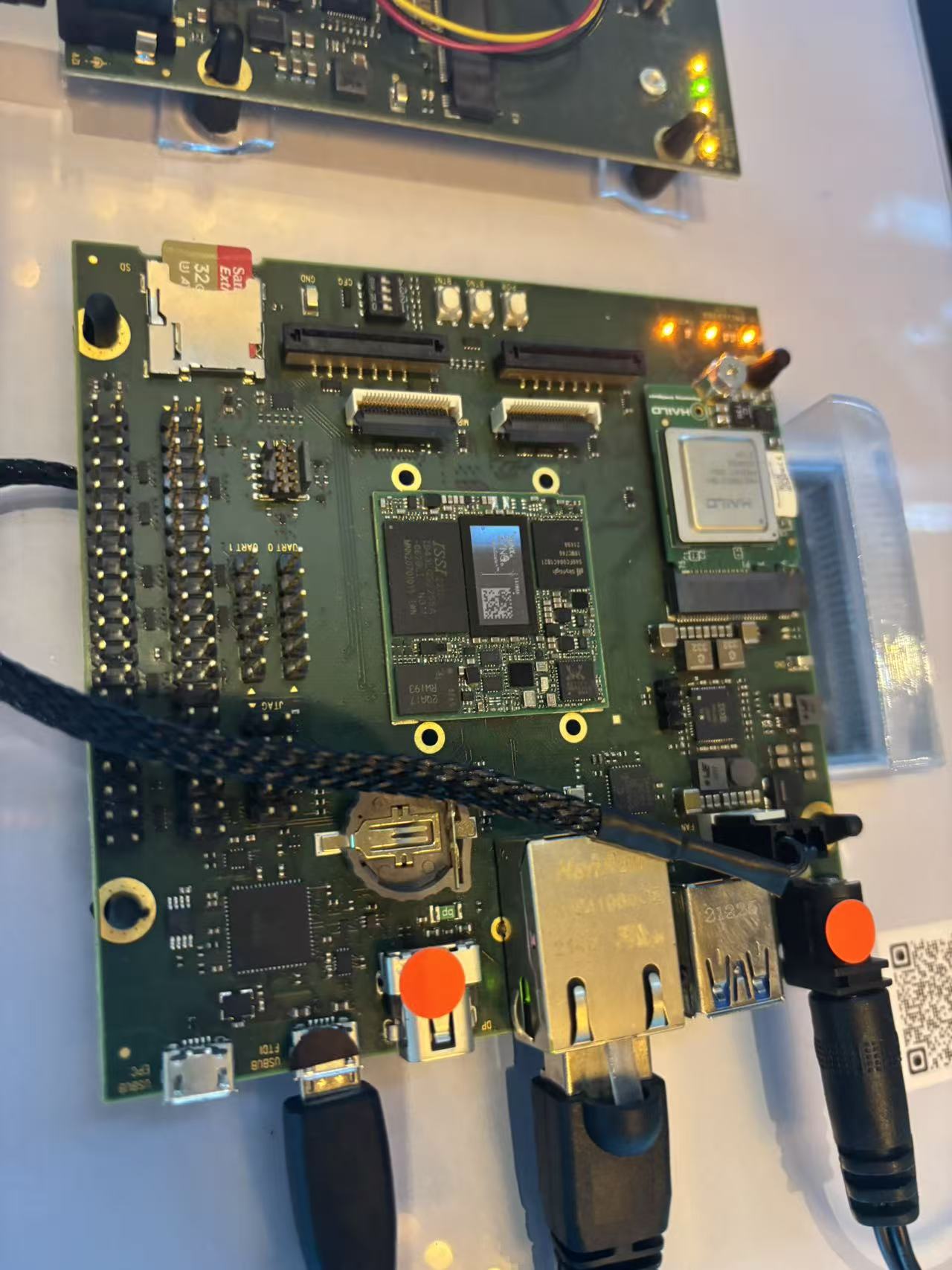

3.1 核心硬件资源清单（工程可直接复用）

本方案适配半导体固晶、键合、晶圆搬运、探针测试全系列精密设备，硬件配置标准化，可直接落地量产：

主控芯片：Xilinx Zynq UltraScale+ MPSoC（ZU3/ZU4）工业级宽温型号
运动轴支持：最大支持8轴伺服/步进并行联动，XYZR多轴自由组合
核心算法：PL端硬件直线/圆弧插补、S型加减速、轨迹平滑滤波、电子齿轮同步
运动精度：脉冲细分精度0.1μm，重复定位精度稳定≤0.5μm
插补周期：硬件插补周期1μs，高速轨迹无折线、无抖动
运行架构：R5F实时运动调度、A53工艺配方与数据溯源管理

3.2 整体三层异构系统架构

本方案采用「PL硬件高速运动层+R5F实时调度层+A53工艺业务层」三层异构架构，全覆盖精密轨迹生成、多轴联动、实时保护、工艺溯源全流程：

第一层：PL硬件高速轨迹运算层

FPGA硬件搭建独立多轴运动IP核，并行完成轨迹解析、硬件插补、S型加减速运算、脉冲方向输出、位置闭环比对。所有运动运算无需CPU干预，微秒级更新运动点位，硬件实现轨迹平滑处理，从根源杜绝高速运动折线畸变、微观抖动问题。同时内置硬件急停、限位锁存逻辑，纳秒级响应异常工况，保障设备运动安全。

第二层：R5F实时工艺调度层

R5F硬核根据半导体工艺逻辑，完成轨迹段切换、速度参数动态调整、多轴同步校准、运动状态实时监测。针对高速启停、频繁往复运动场景，动态优化加减速曲线，彻底消除设备共振与定位超调。实时捕捉运动偏差、限位触发、伺服异常，实现故障快速响应与停机保护。

第三层：A53智能工艺业务层

A53核负责设备整体工艺管控，支持多组运动轨迹配方存储、一键工艺切换、点位校准、运动数据日志归档、上位机可视化调试、设备联动逻辑配置。实现运动工艺可追溯、可复用、可迭代，适配多品类芯片、多工况生产需求。

3.3 核心关键技术落地亮点

1. FPGA硬件高速插补技术

突破传统软件插补周期瓶颈，将直线、圆弧、样条曲线插补逻辑全硬件化，插补周期低至1μs，点位更新密度极高。高速运动轨迹平滑连续，无折线畸变、无微观抖动，稳定实现亚微米级重复定位精度，完美匹配半导体精密贴合工艺。

2. 多轴硬件同源同步联动技术

所有运动轴共用PL端全局同步时钟，插补运算、脉冲输出、位置采样时序完全对齐，多轴联动同步误差＜5μs。彻底解决ARM软件轮询、X86总线延时导致的轴间错位、轨迹扭曲问题，保障多轴复合运动精度。

3. 自适应S型加减速平滑控制

PL端硬件实现自适应S型加减速算法，根据运动距离、目标速度动态调整加减速斜率，短距离低速平稳启停、长距离高速高效运行。全程加速度连续无突变，彻底消除设备共振、定位超调，兼顾产能与工艺良率。

4. 硬件级运动安全防护机制

独立硬件限位、硬件急停、超差锁存逻辑，完全脱离软件系统。一旦检测到越位、运动超差、伺服报警，硬件瞬间切断运动输出，杜绝设备碰撞、晶圆碎片、芯片报废等工艺事故，保障设备长期稳定量产。

3.4 工程开发避坑要点（实战干货）

基于多套半导体精密运动设备落地经验，梳理4个高频工程踩坑点及最优解决方案，规避开发返工与现场调试问题：

坑点1：软件插补高速轨迹折线严重 ：传统毫秒级插补点位稀疏，高速运动肉眼可见抖动。解决方案：替换为FPGA微秒级硬件插补，加密运动点位，搭配轨迹平滑滤波，微观轨迹连续无畸变。
坑点2：多轴联动时序错位、轨迹扭曲 ：分时调度导致轴间运动不同步，圆弧轨迹变形。解决方案：全局同源时钟+硬件并行插补，所有轴同步运算、同步输出，锁定轴间时序一致性。
坑点3：高速启停设备共振、定位超调 ：加减速曲线突变引发机械震荡，定位偏移。解决方案：硬件自适应S型加减速，加速度连续可调，匹配机械结构固有频率，抑制共振与超调。
坑点4：Linux高负载导致运动指令卡顿 ：上层业务抢占资源引发运动时序波动。解决方案：核心运动插补、同步、保护逻辑完全下沉PL/R5F，与A53 Linux业务完全隔离，互不干扰。

四、三大方案实测性能对比（MPSoC VS ARM/X86）

基于半导体固晶机XY双轴联动工艺场景，搭载同款伺服驱动、相同轨迹算法，对纯ARM、X86工控+运动控制卡、Zynq MPSoC三种方案进行72小时满负载连续实测，核心性能指标量化对比如下：

测试指标	纯ARM运动方案	X86+运动控制卡方案	Zynq MPSoC异构方案
插补运算周期	5~10ms	0.5~1ms	1μs（硬件极速插补）
重复定位精度	±3~5μm（误差大）	±1μm	±0.5μm（量产级高精度）
多轴同步误差	≥2ms（严重错位）	≤50μs	≤5μs（硬件精准同步）
高速轨迹抖动量	≥8μm（明显抖动）	≤2μm	≤0.8μm（近乎无抖动）
启停超调量	≥6μm	≤2μm	≤0.3μm（无明显超调）
整机功耗	26W	170W+	≤58W
设备集成度	高（精度不足）	低（分体臃肿）	极高（单芯片一体化）
长期供货周期	5年左右	2~3年迭代断供	15年+工业级长供货

数据结论解读：

精度层面：MPSoC硬件插补将定位精度、轨迹平滑度大幅提升，彻底解决纯ARM高速抖动、定位偏差问题，完全满足半导体亚微米级精密工艺要求；
同步性能层面：微秒级多轴同步能力，碾压传统两类方案，杜绝多轴联动轨迹畸变，保障键合、固晶等高精密工艺一致性；
产业化层面：相较于X86分体方案，功耗大幅降低、设备极简集成、成本可控，核心运动算法全自主可控，完美适配半导体设备国产化量产升级。

五、工程落地价值与方案总结

精密运动控制是半导体自动化设备的核心技术壁垒，运动精度、平稳度、同步性直接决定设备产能与工艺良率。传统纯ARM软件运动方案精度不足、抖动严重，无法支撑高端精密制程；X86+进口运动卡方案成本高昂、技术闭源、依赖外购，严重制约国产半导体设备高端化迭代。

基于Zynq MPSoC的ARM+FPGA异构精密运动控制方案，通过FPGA硬件极速插补联动、R5F硬实时工艺调度、A53智能化工艺溯源的分层协同架构，实现三大核心落地价值：

极致提升工艺良率与产能：亚微米级定位精度、无抖动平滑轨迹、高速无超调启停，大幅降低芯片贴合偏移、焊接不良、晶圆碎片等不良率，同时提升设备运行速度与量产产能；
运动控制技术完全自主可控：摒弃进口闭源运动控制卡，硬件插补、同步算法、加减速逻辑全自主开发，彻底解决卡脖子问题，适配国产化替代核心需求；
设备小型化降本增效：单芯片一体化替代分体工控+板卡架构，简化硬件设计、减少布线干扰、降低整机功耗与故障率，设备性价比与稳定性大幅提升。

5.1 方案可复用落地场景

半导体固晶机、键合机多轴精密联动运动平台
晶圆搬运、传片、升降高精度伺服控制系统
芯片探针测试、视觉对位精密定位设备
多轴同步、高速平滑轨迹自动化运动设备
替代进口运动控制卡、传统ARM运动板卡的国产化升级项目

六、技术迭代方向与系列预告

后续将持续更新本系列实战内容：FPGA硬件插补Verilog源码解析、S型加减速算法工程部署、多轴电子齿轮同步实现、R5F实时运动调度配置、视觉对位+运动闭环融合方案，助力开发者快速落地半导体精密运动控制国产化项目。
