Android 渲染机制：Choreographer 与 VSYNC 深度解析
> 一句话收益：彻底理解 Android 每帧渲染的调度原理，掌握 Choreographer、VSYNC 信号与 MessageQueue 的协作机制，从根源规避卡顿并精准优化帧率。
> 适用版本：Android 4.1（API 16）及以上，重点覆盖 Android 12+（API 31）行为
> 阅读时长：约 18 分钟
1. 从一个真实 Bug 切入
某电商 App 在低端机上列表滑动时出现肉眼可见的卡顿，帧率跌至 40fps 以下。开发者检查 RecyclerView 的 Item 布局层级，发现层级数量已经很浅，bindView 也只做了简单的文本赋值，UI 线程的 CPU 耗时不高，却依然卡顿。
使用 Perfetto 抓帧后，发现在 Choreographer#doFrame 中存在大量 MISSED 标记------帧截止时间到来时，主线程正在处理一条来自网络层的回调消息，消息执行时间本身不长，但它把 VSYNC 信号到来后等待执行的 doFrame 任务延后了 6ms，恰好超过了 16.6ms 的帧预算。
这个 bug 的根源，就藏在 Choreographer 对 VSYNC 信号的响应链路中。
2. Android 渲染调度全景
2.1 VSYNC 信号是什么
VSYNC（Vertical Synchronization）是硬件显示屏在每次刷新屏幕像素数据前发出的同步脉冲信号。以 60Hz 屏幕为例，每隔约 16.6ms 发出一次；120Hz 屏幕每隔约 8.3ms 发出一次。
Android 4.1 引入 Project Butter，将 UI 绘制与 VSYNC 信号强绑定：每次绘制只能在 VSYNC 信号到来后、下一帧 VSYNC 到来前完成，否则这一帧会被丢弃（"掉帧"）。

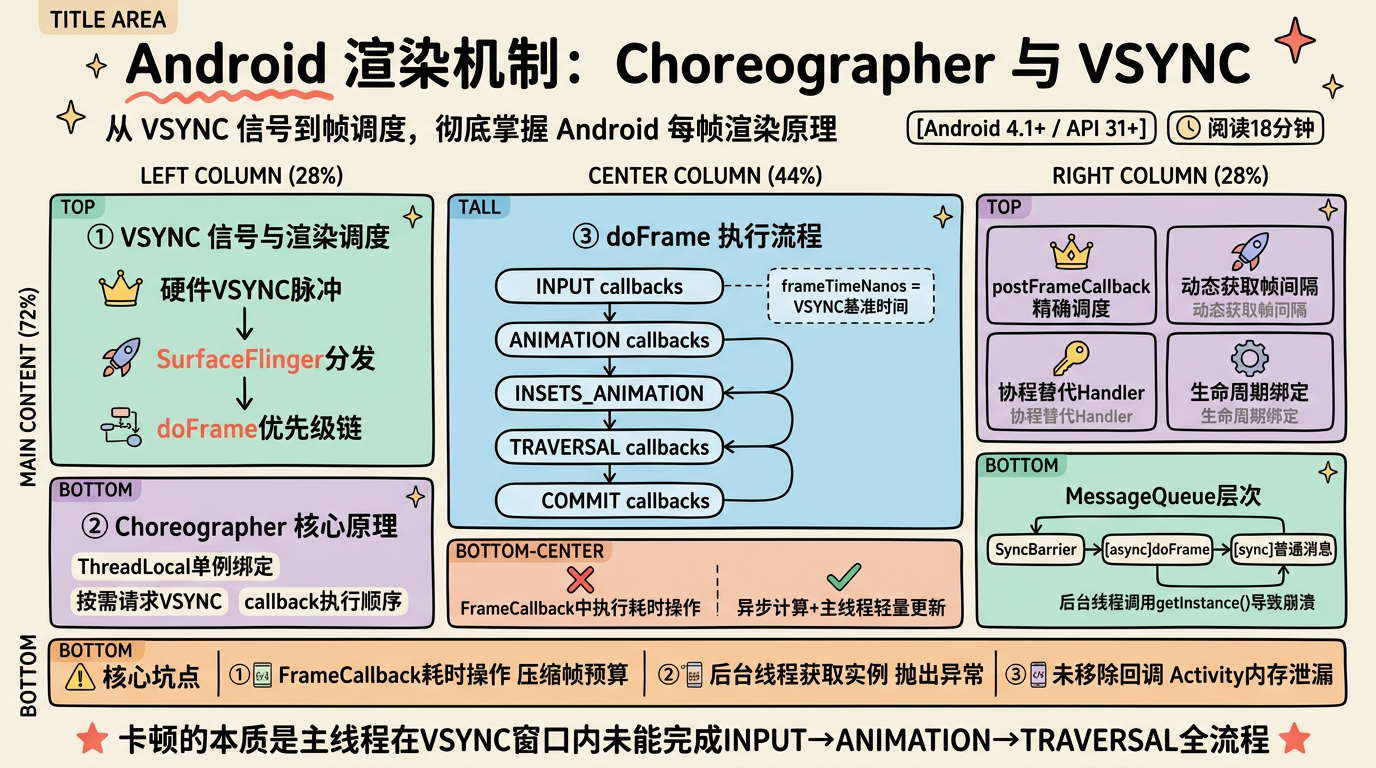

2.2 信号流转全景
硬件显示屏
│ VSYNC 脉冲（每 16.6ms）
▼
SurfaceFlinger（system_server 进程）
│ 通过 Binder / DisplayEventReceiver 发送 VSYNC 事件
▼
应用进程 DisplayEventReceiver
│ 通过 fd 监听，触发 FrameDisplayEventReceiver.onVsync()
▼
Choreographer.doFrame(frameTimeNanos)
├─ INPUT callbacks （处理触摸事件）
├─ ANIMATION callbacks （属性动画/ValueAnimator 等）
├─ INSETS_ANIMATION callbacks（窗口边距动画，API 30+）
├─ TRAVERSAL callbacks （View#invalidate → ViewRootImpl#performTraversals）
└─ COMMIT callbacks （commit 绘制结果，API 29+）
│
▼
ViewRootImpl.performTraversals()
├─ measure
├─ layout
└─ draw → 提交给 RenderThread（硬件加速）→ GPU 光栅化 → SurfaceFlinger 合成2.3 Choreographer 与 MessageQueue 的关系
Choreographer 并不是一个独立线程，它工作在主线程（UI 线程） 的 Looper 上。VSYNC 回调会被包装成一条 Message，通过异步消息机制插入主线程消息队列。
关键细节：Android 6.0+ 中，VSYNC 回调使用 Message#setAsynchronous(true) 标记为异步消息 ，可以绕过同步屏障（SyncBarrier）优先执行。
主线程 MessageQueue
┌──────────────────────────────────────┐
│ SyncBarrier（同步屏障 token） │ ← postSyncBarrier()
│ [async] doFrame Message │ ← 优先执行，不被屏障拦截
│ [sync] 普通 Message A │ ← 屏障后被暂停
│ [sync] 普通 Message B │ ← 屏障后被暂停
└──────────────────────────────────────┘ViewRootImpl.scheduleTraversals() 会先插入同步屏障，再通过 Choreographer.postCallback(TRAVERSAL, ...) 注册 TRAVERSAL 回调，确保绘制消息不被其他同步消息插队。
3. Choreographer 核心原理
3.1 单例与线程绑定
// frameworks/base/core/java/android/view/Choreographer.java
public static Choreographer getInstance() {
return sThreadInstance.get(); // ThreadLocal，每个 Looper 线程一个实例
}Choreographer 通过 ThreadLocal 实现每个 Looper 线程持有独立实例，主线程的 Choreographer 实例负责所有 UI 相关回调。
3.2 按需请求 VSYNC 信号
Choreographer 不会持续监听 VSYNC 信号，而是采用按需请求模式：当有新的 callback 被注册时，才向 SurfaceFlinger 请求下一次 VSYNC 信号。
// Choreographer.java
private void scheduleFrameLocked(long now) {
if (!mFrameScheduled) {
mFrameScheduled = true;
if (USE_VSYNC) {
// 通过 DisplayEventReceiver 请求下一次 VSYNC
scheduleVsyncLocked();
} else {
// 降级方案：用 Handler 延迟发消息（老设备）
final long nextFrameTime = Math.max(
mLastFrameTimeNanos / TimeUtils.NANOS_PER_MS + sFrameDelay, now);
mHandler.sendEmptyMessageAtTime(MSG_DO_FRAME, nextFrameTime);
}
}
}3.3 doFrame 执行顺序
// Choreographer.java
void doFrame(long frameTimeNanos, int frame, ...) {
// 1. 检测是否跳帧
final long jitterNanos = now - frameTimeNanos;
if (jitterNanos >= mFrameIntervalNanos) {
final long skippedFrames = jitterNanos / mFrameIntervalNanos;
if (skippedFrames >= SKIPPED_FRAME_WARNING_LIMIT) { // 默认30帧
Log.i(TAG, "Skipped " + skippedFrames + " frames!");
}
}
// 2. 按优先级依次执行 callback 队列
doCallbacks(Choreographer.CALLBACK_INPUT, frameTimeNanos, frameIntervalNanos);
doCallbacks(Choreographer.CALLBACK_ANIMATION, frameTimeNanos, frameIntervalNanos);
doCallbacks(Choreographer.CALLBACK_INSETS_ANIMATION, frameTimeNanos, frameIntervalNanos);
doCallbacks(Choreographer.CALLBACK_TRAVERSAL, frameTimeNanos, frameIntervalNanos);
doCallbacks(Choreographer.CALLBACK_COMMIT, frameTimeNanos, frameIntervalNanos);
}关键 ： frameTimeNanos 是 VSYNC 信号到达的时间戳，而不是 doFrame 实际执行的时间戳。属性动画使用这个时间戳计算插值，可以保证即使帧被延迟执行，动画位置也是准确的。
4. 代码示例
4.1 正确：监听帧率并检测卡顿
class FrameMonitor {
private var lastFrameTimeNanos = 0L
private val callback = Choreographer.FrameCallback { frameTimeNanos ->
if (lastFrameTimeNanos != 0L) {
val frameDurationMs = (frameTimeNanos - lastFrameTimeNanos) / 1_000_000f
// 超过 2 倍帧间隔认为丢帧
if (frameDurationMs > 32f) {
Log.w("FrameMonitor", "丢帧检测: ${frameDurationMs.toInt()}ms")
}
}
lastFrameTimeNanos = frameTimeNanos
// 继续注册，监听下一帧
Choreographer.getInstance().postFrameCallback(this.callback)
}
fun start() {
Choreographer.getInstance().postFrameCallback(callback)
}
fun stop() {
Choreographer.getInstance().removeFrameCallback(callback)
lastFrameTimeNanos = 0L
}
}4.2 错误写法 → 问题 → 正确写法
错误写法：在 FrameCallback 中做耗时计算
// ❌ 错误：在 VSYNC 回调中同步执行耗时操作，直接吃掉帧预算
Choreographer.getInstance().postFrameCallback { frameTimeNanos ->
val result = heavyCompute() // 耗时 8ms，导致只剩 8.6ms 给绘制
textView.text = result
Choreographer.getInstance().postFrameCallback(this)
}问题 ：FrameCallback 在主线程的 TRAVERSAL 之前执行（属于 ANIMATION 优先级），耗时操作直接压缩了 measure/layout/draw 的时间预算。 正确写法：将计算移到后台，仅在回调中更新 UI
// ✅ 正确：异步计算 + 主线程更新
private var cachedResult: String = ""
init {
lifecycleScope.launch(Dispatchers.Default) {
while (isActive) {
cachedResult = heavyCompute()
delay(100)
}
}
}
// FrameCallback 只做轻量赋值，耗时 < 0.1ms
val frameCallback = Choreographer.FrameCallback { _ ->
textView.text = cachedResult
Choreographer.getInstance().postFrameCallback(this.frameCallback)
}4.3 利用 frameTimeNanos 修正动画插值
// ✅ 正确：使用 VSYNC 时间戳而非 System.nanoTime() 计算动画进度
class SmoothAnimator(private val durationMs: Long) {
private var startTimeNanos = 0L
val frameCallback = Choreographer.FrameCallback { frameTimeNanos ->
if (startTimeNanos == 0L) startTimeNanos = frameTimeNanos
// frameTimeNanos 是 VSYNC 基准时间，即使 doFrame 被延迟也不影响插值精度
val progress = ((frameTimeNanos - startTimeNanos) / 1_000_000f / durationMs)
.coerceIn(0f, 1f)
updateAnimation(progress)
if (progress < 1f) {
Choreographer.getInstance().postFrameCallback(this.frameCallback)
}
}
}5. 最佳实践
5.1 不要在主线程 MessageQueue 中插入高频同步消息
做法 ：将非 UI 的业务逻辑（网络回调处理、数据库读写结果处理）通过 Dispatchers.Main 协程派发，避免自行 post 大量同步消息。 原因 ：主线程的同步消息积压会在同步屏障移除后批量执行，可能在 doFrame 之后、下一次 VSYNC 之前积压，导致 doFrame 被延迟。 对比 ：若直接在网络回调中 mainHandler.post { updateUI() } 发送普通同步消息，该消息与 doFrame 异步消息竞争，极端情况下会延迟绘制。使用协程的 withContext(Dispatchers.Main) 语义更清晰，可结合 LifecycleScope 自动取消。
5.2 用 postFrameCallback 替代 postDelayed(0) 做下一帧更新
做法 ：需要在下一帧更新 UI 时，使用 Choreographer.getInstance().postFrameCallback {} 而非 view.post {} 或 handler.postDelayed({}, 0)。 原因 ： postFrameCallback 精确在 VSYNC 信号后执行； post 只是插入消息队列尾部，执行时间不确定，可能在同一帧内重复触发多次属性更新。 对比 ：使用 post 可能导致同一 VSYNC 周期内多次 requestLayout，每次都标记 dirty 但只有最后一次绘制有效，造成无谓的 measure/layout 调用。
5.3 高刷屏幕适配：不要硬编码 16ms 帧预算
做法 ：通过 Choreographer.getFrameIntervalNanos() 或 Display.getRefreshRate() 动态获取帧间隔，而不是硬编码 16L。 原因 ：Android 12+ 的可变刷新率（VRR）设备帧间隔可能是 8.3ms（120Hz）或 11.1ms（90Hz），硬编码 16ms 会错误判断丢帧情况。 对比 ：硬编码 16ms 在 120Hz 设备上会将所有 9~16ms 的正常帧误报为掉帧，干扰线上监控数据。
6. 常见坑点
坑点 1：主线程 Handler 消息延迟 doFrame
现象 ：Perfetto 中 Choreographer#doFrame 出现 LATE 标记，帧时间戳与实际执行时间差超过 3ms。 原因 ：VSYNC 信号到达后， doFrame 消息进入 MessageQueue，但队列前有其他同步消息尚未执行完，导致 doFrame 等待。 复现 ：在 onResume 中发送一个执行 5ms 的 Runnable，同时触发滑动操作。 解决方案 ：将耗时操作移到协程后台线程，仅在主线程做 UI 更新。
// ✅ 正确
lifecycleScope.launch(Dispatchers.IO) {
val result = slowOperation()
withContext(Dispatchers.Main) { updateUI(result) }
}坑点 2：postSyncBarrier 泄漏导致主线程冻结
现象 ： scheduleTraversals() 被调用后 UI 完全冻结，任何 View 操作无响应。 原因 ： ViewRootImpl.mTraversalBarrier 是通过 postSyncBarrier() 返回的 token，必须在 doTraversal() 中通过 removeSyncBarrier(token) 移除。若 doTraversal 因异常未执行，屏障永不移除，主线程所有同步消息被永久阻塞。 复现 ：通过反射调用 scheduleTraversals() 内部逻辑但不配对移除屏障。 解决方案 ：不要通过反射操作 mTraversalBarrier；若需取消绘制，调用 view.invalidate() 让 ViewRootImpl 自行管理屏障生命周期。
坑点 3：FrameCallback 在后台线程注册崩溃
现象 ： IllegalStateException: The current thread must have a looper! 原因 ： Choreographer.getInstance() 使用 ThreadLocal，在没有 Looper 的后台线程调用时抛出异常。 复现 ：在 Dispatchers.IO 协程中调用 Choreographer.getInstance()。 解决方案 ：
// ❌ 错误
lifecycleScope.launch(Dispatchers.IO) {
Choreographer.getInstance().postFrameCallback { /* crash */ }
}
// ✅ 正确：切换到主线程
lifecycleScope.launch(Dispatchers.Main) {
Choreographer.getInstance().postFrameCallback { frameTimeNanos ->
updateAnimation(frameTimeNanos)
}
}坑点 4：忘记移除 FrameCallback 导致内存泄漏
现象 ：Activity 退出后，GC Root 仍持有 Activity 引用，内存无法释放。 原因 ： Choreographer 是单例，持有注册的 FrameCallback 引用。若 callback 是 Activity 的内部类或 lambda（隐式持有 Activity 引用），Activity 销毁后 callback 仍被 Choreographer 持有。 复现 ：注册 FrameCallback 后旋转屏幕，用 LeakCanary 检测。 解决方案 ：
class MyActivity : AppCompatActivity() {
private val frameCallback = Choreographer.FrameCallback { _ -> doSomething() }
override fun onResume() {
super.onResume()
Choreographer.getInstance().postFrameCallback(frameCallback)
}
override fun onPause() {
super.onPause()
// 必须移除，防止泄漏
Choreographer.getInstance().removeFrameCallback(frameCallback)
}
}7. 总结
-
VSYNC 驱动绘制：Android 4.1+ 所有 UI 绘制都基于硬件 VSYNC 信号，Choreographer 是接收和调度 VSYNC 的核心组件。
-
异步消息优先 ：
doFrame使用异步消息配合同步屏障绕过普通消息队列，但主线程积压的同步消息仍会延迟 VSYNC 处理。 -
按需请求信号：Choreographer 不持续监听 VSYNC，仅在有 callback 注册时才向 SurfaceFlinger 请求下一次信号。
-
frameTimeNanos 是 VSYNC 基准时间 ：动画插值应使用
frameTimeNanos而非System.nanoTime()，即使帧延迟执行也能保证动画准确性。 -
回调生命周期管理 ：
FrameCallback必须与组件生命周期绑定，在onPause/onDestroy中调用removeFrameCallback。
> 核心结论：卡顿的本质是主线程在 VSYNC 窗口内未能完成 INPUT→ANIMATION→TRAVERSAL 全流程，Choreographer 是诊断和优化的入口。
参考资料
-
AOSP 源码：
-
frameworks/base/core/java/android/view/Choreographer.java -
frameworks/base/core/java/android/view/ViewRootImpl.java -
frameworks/base/core/java/android/os/MessageQueue.java
