引言：机器人的"神经系统"有多重要？

你有没有见过这样的机器人：演示时动作行云流水，一到真实场景就摇摇晃晃，稍微快一点就摔倒？很多人会把问题归咎于"控制算法不行"，但实际上，80%的机器人稳定性问题，根源都在通信总线。

机器人看起来像一个整体在运动，但从工程视角看，它更像一张分布式网络：大脑（主控）发出命令，通过"神经"（总线）传到全身的"肌肉"（驱动器），同时"神经末梢"（传感器）把状态反馈回大脑。如果"神经"反应慢、信号乱、不同步，再聪明的大脑也指挥不好身体。

在工业和高性能机器人中，最主流的两条"神经干线"就是CAN总线 和EtherCAT总线。一个是久经考验的"老大哥"，一个是后来居上的"实力派"。今天我们就从"命令如何从大脑传到指尖"开始，彻底搞懂这两种总线的原理、差异和选型逻辑。

一、从"大脑"到"肌肉"：机器人命令的五层旅程

以一个6轴机械臂为例，当你告诉它"去抓那个杯子"，这个命令会经过五层处理，最终变成每个电机的电流信号：

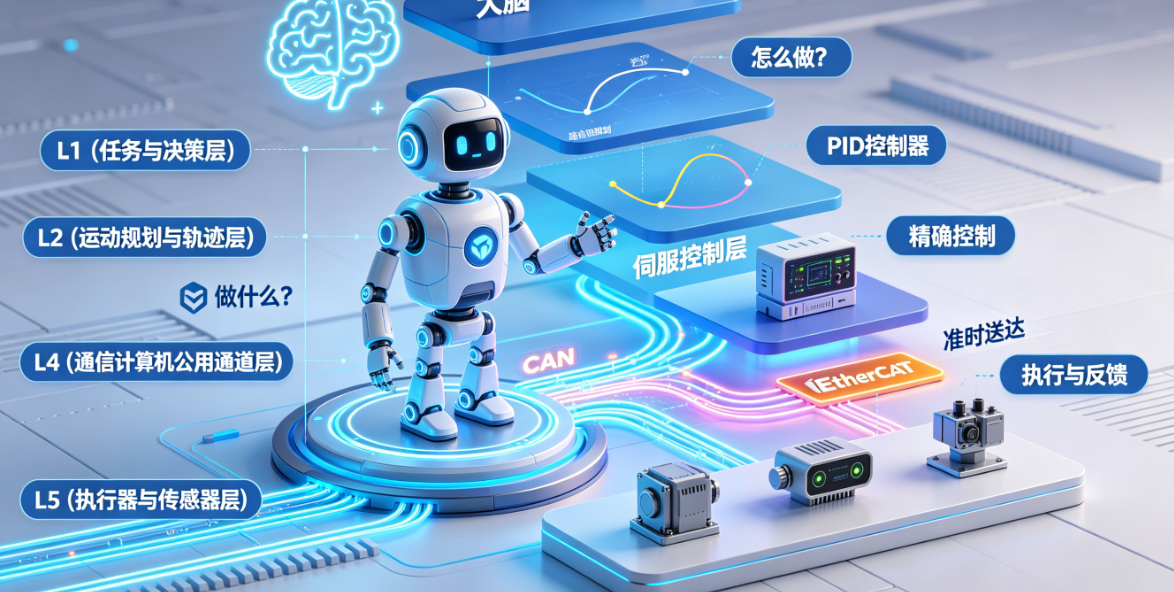

图1 机器人控制系统五层架构图

层级	名称	输入	输出	典型频率	特点	通俗解释
L1	任务与决策层	用户指令、视觉数据、地图	动作意图（如"末端到(1,2,3)"）	10-50 Hz	非实时，允许延迟	公司CEO，只说"做什么"
L2	运动规划与轨迹层	动作意图	每关节轨迹（位置/速度/加速度）	50-200 Hz	软实时	部门经理，分解任务成步骤
L3	伺服控制层	关节轨迹	电机控制命令（位置/速度/力矩）	1000 Hz+	强实时，低抖动	小组长，精确到每个动作
L4	通信总线层	控制命令	总线数据帧	与伺服层同步	决定确定性	传令兵，负责传递命令和反馈
L5	执行器与传感器层	总线数据帧	电机力矩、传感器数据	与总线同步	物理层	一线员工，实际执行任务

总线（CAN/EtherCAT）就工作在L4层。它不决定你用PID还是MPC算法，但它决定了你的算法能不能"准时且同步"地执行。如果总线延迟太大、抖动太厉害，再先进的算法也会变成"纸上谈兵"。

二、评价控制总线的三个黄金指标

很多人以为"带宽越高的总线越好"，但在控制领域，确定性（Determinism）比带宽重要100倍。评价一条控制总线的好坏，只看三个指标：

2.1 延迟（Latency）

定义 ：从主控发出命令到驱动器收到命令的时间。

Latency=t收到−t发出 \text{Latency} = t_{\text{收到}} - t_{\text{发出}} Latency=t收到−t发出

其中：

• t发出t_{\text{发出}}t发出：主控将命令放入总线发送缓冲区的时间
• t收到t_{\text{收到}}t收到：驱动器收到完整命令帧的时间

通俗解释：就像你发微信给朋友，延迟就是从你按下发送到朋友收到消息的时间。

2.2 抖动（Jitter）

定义 ：延迟的波动范围。这是控制总线最致命的指标。

Jitter=max⁡(Latency)−min⁡(Latency) \text{Jitter} = \max(\text{Latency}) - \min(\text{Latency}) Jitter=max(Latency)−min(Latency)

其中：

• max⁡(Latency)\max(\text{Latency})max(Latency)：统计周期内的最大延迟
• min⁡(Latency)\min(\text{Latency})min(Latency)：统计周期内的最小延迟

为什么抖动比延迟更可怕？

想象一下你在开车：如果方向盘总是固定延迟1秒才响应，你很快就能适应；但如果方向盘有时候延迟0.1秒，有时候延迟1秒，你根本没法开，肯定会撞车。

机器人控制也是一样：1ms的固定延迟可以通过算法补偿，但100us的抖动会让控制器完全失控。

2.3 同步（Synchronization）

定义 ：多个关节在"同一时刻"更新命令和回传状态的精度。

SyncError=∣t关节1更新−t关节2更新∣ \text{SyncError} = |t_{\text{关节1更新}} - t_{\text{关节2更新}}| SyncError=∣t关节1更新−t关节2更新∣

其中：

• t关节1更新t_{\text{关节1更新}}t关节1更新：关节1执行命令的时间
• t关节2更新t_{\text{关节2更新}}t关节2更新：关节2执行命令的时间

举个例子：人形机器人走路时，左腿和右腿必须精确同步抬起和落下。如果两条腿的命令更新时间差了10ms，机器人就会像喝醉了一样摇晃，甚至摔倒。

三、CAN总线：机器人界的"老黄牛"

CAN（Controller Area Network）总线诞生于1986年，由博世公司为汽车行业开发。凭借其极高的可靠性和低成本，它迅速成为工业控制领域的事实标准。

3.1 CAN的核心特性

1. 多主架构：任何节点都可以主动发送消息，不需要主站调度
2. 基于ID的仲裁机制：当多个节点同时发送消息时，ID越小（优先级越高）的消息会优先发送，低优先级消息自动等待
3. 硬件级可靠性：内置错误检测、错误重发和故障节点自动隔离机制
4. 差分信号传输：抗干扰能力极强，适合工业恶劣环境

CAN仲裁机制的通俗解释：就像一群人在一个房间里说话，规则是"声音小的先听声音大的说完"。当两个人同时说话时，声音大（优先级高）的人继续说，声音小（优先级低）的人自动闭嘴，等对方说完再说。

3.2 CAN在机器人中的典型用法

在机器人中，CAN总线的典型拓扑是总线型结构：所有驱动器、IO模块、传感器都并联在两根CAN线上。

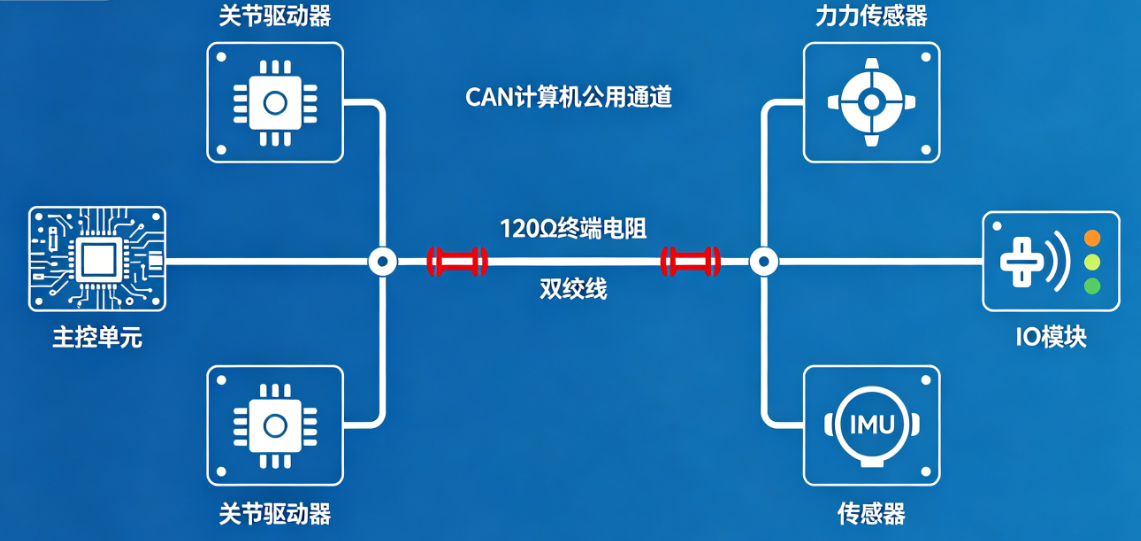

机器人CAN总线拓扑图

工作流程：

1. 主控周期性（如10ms一次）广播所有关节的目标位置/速度/力矩
2. 每个驱动器只接收自己ID对应的命令
3. 驱动器周期性上报自己的位置、速度、电流、温度等状态
4. 主控收集所有反馈，进行下一轮控制计算

3.3 CAN的工程限制

CAN虽然可靠，但它有三个无法突破的天生短板：

1. 带宽天花板低：经典CAN最高带宽只有1Mbps，CAN FD虽然能到8Mbps，但生态远不如经典CAN成熟
2. 仲裁带来时序不确定：高优先级消息会挤压低优先级消息，导致低优先级消息的延迟抖动很大
3. 同步能力弱：没有原生的同步机制，需要额外设计同步帧和时间戳，同步精度通常只能做到毫秒级

工程经验：当关节数超过6个，或者控制频率超过500Hz时，CAN总线就会变得非常吃力。所以工业界一般把CAN的通信频率控制在125Hz以内。

3.4 核心代码：Linux下CAN总线收发示例

#include <stdio.h>
#include <stdlib.h>
#include <string.h>
#include <unistd.h>
#include <net/if.h>
#include <sys/ioctl.h>
#include <sys/socket.h>
#include <linux/can.h>
#include <linux/can/raw.h>

int main() {
    int sockfd;
    struct sockaddr_can addr;
    struct ifreq ifr;
    struct can_frame frame;

    // 1. 创建CAN套接字
    sockfd = socket(PF_CAN, SOCK_RAW, CAN_RAW);
    if (sockfd < 0) {
        perror("socket create failed");
        return -1;
    }

    // 2. 指定CAN接口（can0）
    strcpy(ifr.ifr_name, "can0");
    ioctl(sockfd, SIOCGIFINDEX, &ifr);

    // 3. 绑定套接字到CAN接口
    addr.can_family = AF_CAN;
    addr.can_ifindex = ifr.ifr_ifindex;
    if (bind(sockfd, (struct sockaddr *)&addr, sizeof(addr)) < 0) {
        perror("bind failed");
        close(sockfd);
        return -1;
    }

    printf("CAN总线初始化成功，准备发送命令...\n");

    // 4. 发送关节1目标位置命令（ID=0x101）
    frame.can_id = 0x101;
    frame.can_dlc = 4;  // 数据长度4字节
    float target_pos = 1.5708;  // 目标角度90度（弧度）
    memcpy(frame.data, &target_pos, sizeof(float));

    if (write(sockfd, &frame, sizeof(struct can_frame)) != sizeof(struct can_frame)) {
        perror("write failed");
        close(sockfd);
        return -1;
    }
    printf("发送关节1目标位置: %.2f rad\n", target_pos);

    // 5. 接收关节1反馈位置（ID=0x201）
    while (1) {
        if (read(sockfd, &frame, sizeof(struct can_frame)) > 0) {
            if (frame.can_id == 0x201) {
                float current_pos;
                memcpy(&current_pos, frame.data, sizeof(float));
                printf("收到关节1当前位置: %.2f rad\n", current_pos);
                break;
            }
        }
    }

    close(sockfd);
    return 0;
}

代码解释：

• 这是Linux系统下使用SocketCAN接口进行CAN总线通信的最简示例
• 发送帧ID=0x101的命令，包含关节1的目标位置
• 接收帧ID=0x201的反馈，包含关节1的当前位置
• 实际工程中需要加入超时重发、错误处理等机制

四、EtherCAT：为运动控制而生的"超级神经"

EtherCAT诞生于2003年，由德国倍福公司开发。它的设计目标非常明确：解决传统以太网在实时控制领域的所有问题。如今，它已经成为高端多关节机器人、数控机床、3D打印机的首选总线。

4.1 革命性的On-the-fly机制

传统以太网的工作方式是"存储-转发"：每个设备收到完整的以太网帧后，先存到缓冲区，处理完再转发给下一个设备。这导致延迟和抖动都很大。

EtherCAT采用了革命性的On-the-fly（边转发边处理）机制：

• 主站发送一个以太网帧，依次经过所有从站
• 每个从站在帧经过时，直接在帧里读取自己的数据，同时把自己的反馈数据写入帧中
• 最后一个从站把帧发回主站，整个过程完成

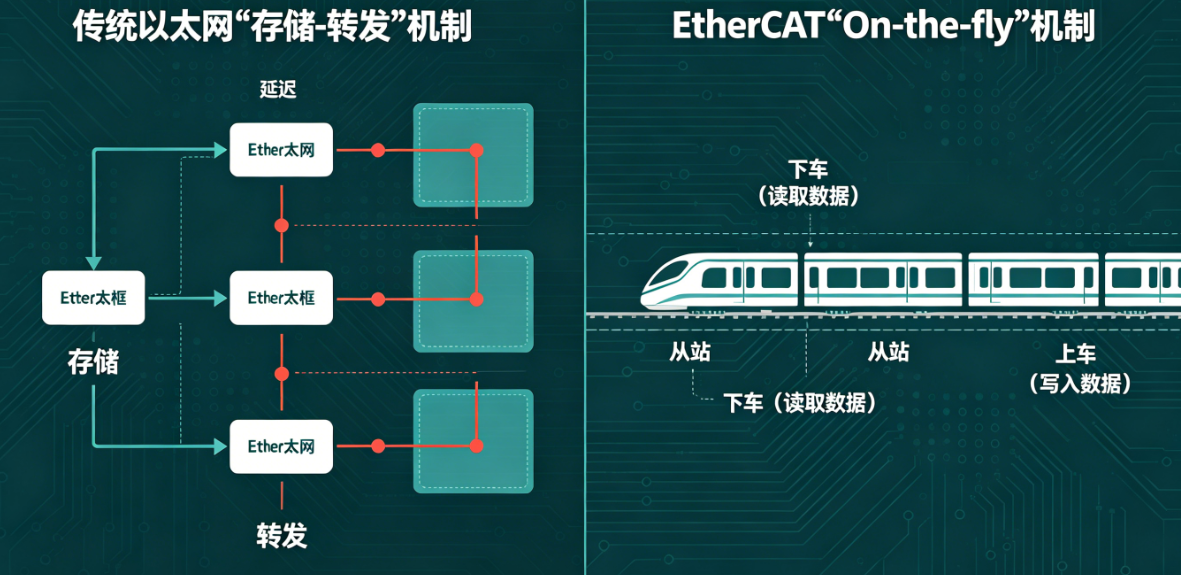

EtherCAT On-the-fly机制与传统以太网对比

这种机制的效率高得惊人：一个1500字节的以太网帧，可以在几十微秒内完成对32个从站的读写操作，带宽利用率接近100%。

4.2 主从架构与过程数据映射

EtherCAT采用严格的单主多从架构：整个网络只有一个主站负责调度，所有从站都听从主站的指挥。这非常适合运动控制系统的周期性调度需求。

EtherCAT的核心概念是过程数据对象（PDO）：

• 主站和从站之间预先定义好数据交换的格式和位置
• 每个周期，主站和从站只需要按照约定的位置读写数据即可
• 不需要复杂的协议解析，效率极高

4.3 杀手锏：分布式时钟（DC）

EtherCAT最强大的功能是分布式时钟（Distributed Clocks, DC）：

• 主站选择一个从站作为参考时钟
• 所有其他从站的时钟都自动与参考时钟对齐
• 同步精度可以达到1微秒以内

这就是为什么高端多关节机器人都用EtherCAT的原因：它能让几十个关节在同一时刻精确执行命令，误差不超过1微秒。

4.4 核心代码：基于SOEM的EtherCAT主站初始化示例

SOEM（Simple Open EtherCAT Master）是最流行的开源EtherCAT主站库。下面是一个最简单的初始化示例：

#include <stdio.h>
#include <stdlib.h>
#include <string.h>
#include <unistd.h>
#include "ethercat.h"

#define EC_TIMEOUTMON 500

char IOmap[4096];
int expectedWKC;
boolean needlf;
volatile int wkc;
boolean inOP;
uint8 currentgroup = 0;

int main(int argc, char *argv[]) {
    int i, j, oloop, iloop, chk;
    needlf = FALSE;
    inOP = FALSE;

    // 1. 初始化EtherCAT主站，指定网卡名称（如eth0）
    if (ec_init("eth0") <= 0) {
        printf("EtherCAT初始化失败\n");
        return -1;
    }

    // 2. 扫描总线上的从站
    if (ec_config_init(FALSE) <= 0) {
        printf("没有找到EtherCAT从站\n");
        ec_close();
        return -1;
    }
    printf("找到 %d 个EtherCAT从站\n", ec_slavecount);

    // 3. 配置过程数据映射
    ec_config_map(&IOmap);
    ec_configdc();  // 配置分布式时钟

    // 4. 将所有从站切换到OP（操作）状态
    ec_statecheck(0, EC_STATE_SAFE_OP, EC_TIMEOUTSTATE * 4);
    expectedWKC = (ec_group[0].outputsWKC * 2) + ec_group[0].inputsWKC;
    ec_slave[0].state = EC_STATE_OPERATIONAL;
    ec_send_processdata();
    ec_receive_processdata(EC_TIMEOUTRET);
    ec_writestate(0);
    chk = 40;
    do {
        ec_send_processdata();
        ec_receive_processdata(EC_TIMEOUTRET);
        ec_statecheck(0, EC_STATE_OPERATIONAL, 50000);
    } while (chk-- && (ec_slave[0].state != EC_STATE_OPERATIONAL));

    if (ec_slave[0].state == EC_STATE_OPERATIONAL) {
        printf("所有从站进入操作状态，准备运行\n");
        inOP = TRUE;

        // 5. 主循环：周期性发送和接收过程数据
        for (i = 0; i < 1000; i++) {
            // 写入关节目标位置（假设第一个从站的输出偏移为0）
            float target_pos = 0.001 * i;
            *(float *)&IOmap[0] = target_pos;

            // 发送过程数据
            ec_send_processdata();
            // 接收过程数据
            wkc = ec_receive_processdata(EC_TIMEOUTRET);

            // 读取关节当前位置（假设第一个从站的输入偏移为4）
            float current_pos = *(float *)&IOmap[4];
            printf("目标位置: %.3f rad, 当前位置: %.3f rad\n", target_pos, current_pos);

            usleep(1000);  // 1ms周期
        }
    }

    // 6. 停止EtherCAT主站
    ec_slave[0].state = EC_STATE_INIT;
    ec_writestate(0);
    ec_close();
    return 0;
}

代码解释：

• 这是基于SOEM库的EtherCAT主站最简示例
• 初始化主站并扫描从站
• 配置过程数据映射和分布式时钟
• 将从站切换到操作状态
• 主循环以1ms周期发送目标位置并接收当前位置

五、CAN vs EtherCAT：全方位对比与选型指南

5.1 核心特性对比

表1 CAN与EtherCAT核心特性对比

特性	CAN（经典）	CAN FD	EtherCAT
诞生时间	1986年	2012年	2003年
架构	多主	多主	单主多从
最高带宽	1 Mbps	8 Mbps	100 Mbps
典型周期	10-100 ms	1-10 ms	0.1-1 ms
抖动	100-1000 us	50-500 us	<1 us
同步精度	毫秒级	毫秒级	微秒级
最大从站数	32（理论127）	32	65535
线缆成本	低（双绞线）	低（双绞线）	中（以太网电缆）
硬件成本	极低	低	中高
抗干扰能力	极强	极强	强
调试难度	低	中	高

表格分析：

• CAN在成本和抗干扰方面有绝对优势，但性能有限
• CAN FD是CAN的升级，带宽有所提升，但同步和抖动问题没有根本解决
• EtherCAT在性能上全面碾压CAN，但成本和复杂度更高

5.2 适用场景对比

表2 CAN与EtherCAT适用场景对比

优先选择CAN的情况	优先选择EtherCAT的情况
成本是第一优先级	多轴强同步是第一优先级
关节数≤6个	关节数≥6个
控制频率≤500 Hz	控制频率≥1000 Hz
节点类型多样（传感器/IO/驱动器混合）	主要是伺服驱动器
布线复杂，环境恶劣	环境相对可控
产品成熟，只需要维护	新产品开发，追求高性能

5.3 系统架构差异

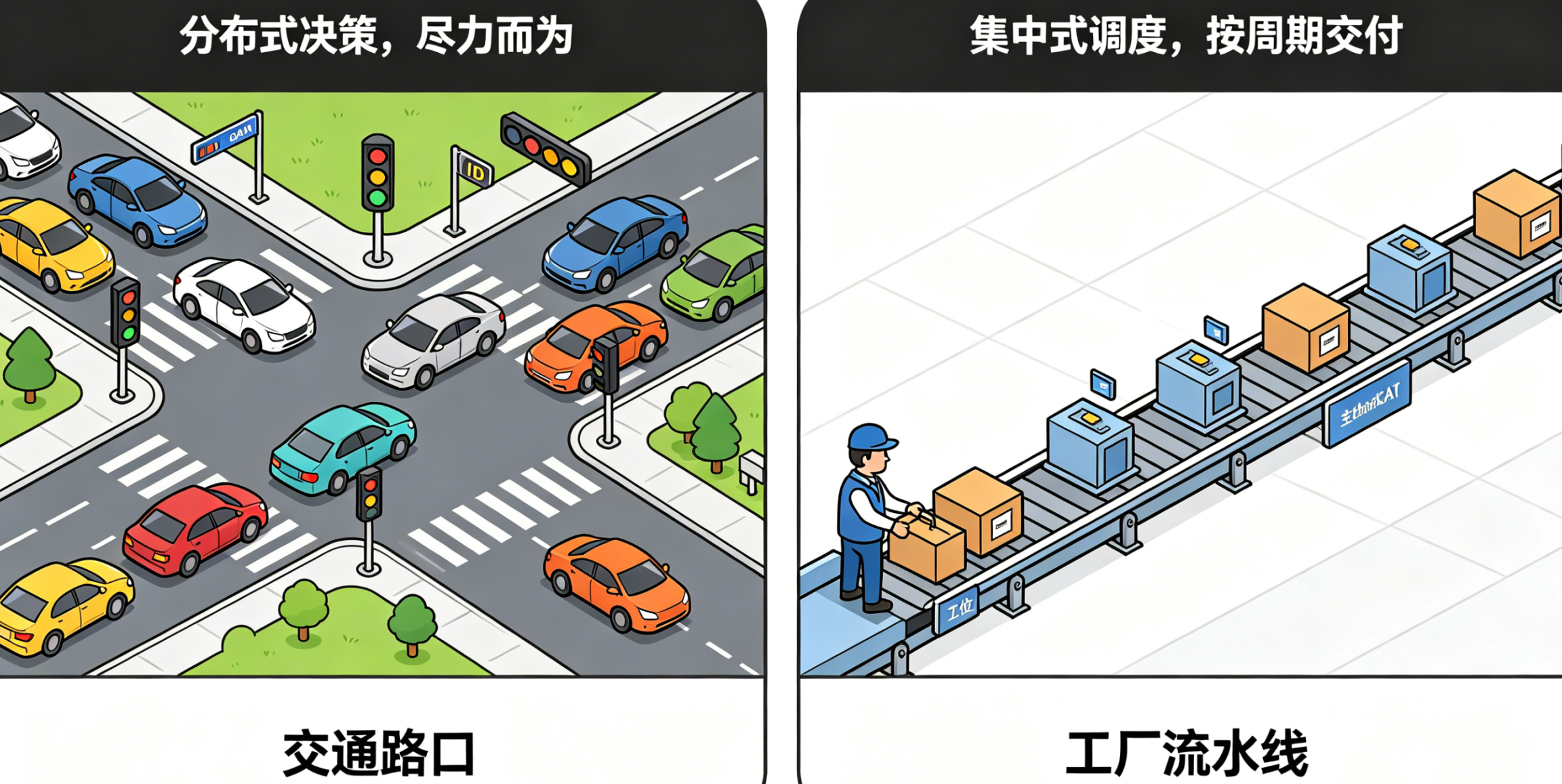

• CAN系统：你更像在管理"交通秩序"，需要仔细设计每个消息的ID和优先级，控制总线负载，避免拥堵
• EtherCAT系统：你更像在管理"流水线"，只需要安排好每个工位的工作内容，流水线会自动按周期运行

六、总线的本质：控制系统的时间观

很多人把总线当成"只是一根线"，但从控制论的视角看，总线是控制系统的一部分，它定义了整个系统的时间观。

CAN代表了一种"尽力而为"的时间观：它会尽最大努力把消息送到，但不保证什么时候送到。这种时间观适合对时间要求不严格的分布式设备网络。

EtherCAT代表了一种"按周期交付"的时间观：它保证每个周期的命令和反馈都会在精确的时间点完成交换。这种时间观正是运动控制系统所必需的。

一个真实的案例：某公司开发了一款6轴机械臂，最初用CAN总线，控制频率100Hz，机器人运动时总是有轻微的抖动，定位精度只能做到±0.5mm。后来换成EtherCAT总线，控制频率提升到1kHz，抖动立刻消失了，定位精度也提高到了±0.1mm。算法没有任何改变，只是换了一条总线。

结语：选对总线，事半功倍

机器人控制总线没有绝对的好坏，只有适合不适合。

• 如果你在做一个简单的3轴搬运机器人，成本敏感，CAN总线完全够用
• 如果你在做人形机器人、四足机器人或者高精度工业机械臂，EtherCAT几乎是唯一的选择

记住：总线方案做对了，控制器才有发挥空间；总线方案做错了，再高级的算法也会被延迟与抖动拖回"看上去能跑、但跑不稳"的状态。

希望这篇文章能帮你彻底搞懂CAN和EtherCAT总线。下次再设计机器人控制系统时，你可以自信地做出正确的选择了。
