自行打包 update.img 的方法

作者：吴思含（Witheart）
更新时间：20250621

概要：本文介绍了如何在 Linux 环境下通过 Android SDK 的工具自行打包 update.img 文件。详细说明了工具目录、脚本选择方法、变量配置方式，以及打包流程和注意事项。

1. 打包环境准备

一般都是在 Linux 环境 下进行打包。

进入 Android SDK 源码目录后，打包工具位于以下路径：

复制代码

RKTools/linux/Linux_Pack_Firmware/rockdev

该目录下包含多个脚本文件，需根据具体的版型选择合适的脚本进行打包。

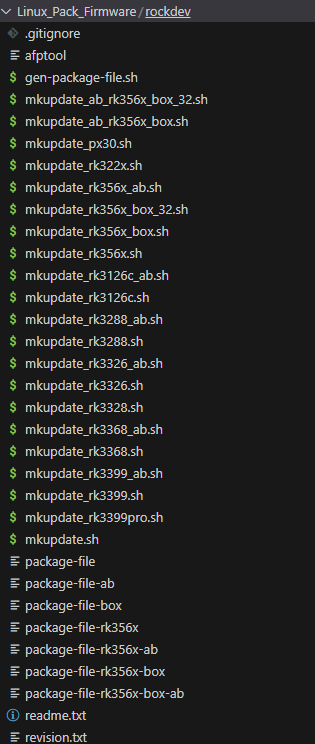

图片示例：

2. 如何选择正确的打包脚本

如果不确定使用哪个脚本，可以查阅 SDK 根目录下的 build.sh 中关于 make updateimg 部分的代码逻辑：

sh 复制代码

if [ "$BUILD_UPDATE_IMG" = true ] ; then
    cp logo-img/nk-logo.img $IMAGE_PATH/
    mkdir -p $PACK_TOOL_DIR/rockdev/Image/
    cp -f $IMAGE_PATH/* $PACK_TOOL_DIR/rockdev/Image/

    echo "Make update.img"
    if [[ $TARGET_PRODUCT =~ "PX30" ]]; then
	cd $PACK_TOOL_DIR/rockdev && ./mkupdate_px30.sh
    elif [[ $TARGET_PRODUCT =~ "rk356x_box" ]]; then
	if [ "$BUILD_AB_IMAGE" = true ] ; then
		cd $PACK_TOOL_DIR/rockdev && ./mkupdate_ab_$TARGET_PRODUCT.sh
	else
		cd $PACK_TOOL_DIR/rockdev && ./mkupdate_$TARGET_PRODUCT.sh
	fi
    else
	if [ "$BUILD_AB_IMAGE" = true ] ; then
		cd $PACK_TOOL_DIR/rockdev && ./mkupdate_"$TARGET_BOARD_PLATFORM"_ab.sh
	else
		cd $PACK_TOOL_DIR/rockdev && ./mkupdate_$TARGET_BOARD_PLATFORM.sh
	fi
    fi

    if [ $? -eq 0 ]; then
        echo "Make update image ok!"
    else
        echo "Make update image failed!"
        exit 1
    fi
    cd -
    mv $PACK_TOOL_DIR/rockdev/update.img $IMAGE_PATH/ -f
    rm $PACK_TOOL_DIR/rockdev/Image -rf
fi

变量说明

$TARGET_PRODUCT：产品型号
$TARGET_BOARD_PLATFORM：平台型号

可以通过在终端中使用 echo 命令查看这两个变量的值：

sh 复制代码

echo $TARGET_PRODUCT
echo $TARGET_BOARD_PLATFORM

3. 打包前的准备工作

在使用打包工具之前，需要完成以下准备：

在 RKTools/linux/Linux_Pack_Firmware/rockdev 目录下创建 Image 文件夹：
sh 复制代码
```
mkdir -p RKTools/linux/Linux_Pack_Firmware/rockdev/Image
```
将所有需要打包的镜像文件和分区表文件（如 boot.img、system.img、parameter.txt 等）放入该目录中。

这些文件通常位于 rockdev 目录中，是平时生成的镜像文件。

4. 执行打包命令

根据平台执行相应脚本，例如：

sh 复制代码

./RKTools/linux/Linux_Pack_Firmware/rockdev/mkupdate_rk356x.sh

执行后将在以下两个位置生成 update.img：

./RKTools/linux/Linux_Pack_Firmware/rockdev/Image/update.img
./RKTools/linux/Linux_Pack_Firmware/rockdev/update.img

刷写时请使用后者，因为前者未包含 MiniLoaderAll.bin，烧录工具无法识别。
