在工业机器人现场调试中，TCP（Tool Center Point，工具中心点）标定是所有工艺的基础。但太多工程师陷入一个致命误区：只要控制器显示"标定成功"、六点法算出了数值，就默认TCP是准确的。结果上线后出现焊缝偏移、点胶跑线、插装卡滞、抓取掉件等问题，排查一圈才发现根源就是TCP验证不到位。
TCP是否准确，从来不是看标定界面的数值，而是看同一个真实工具工作点，在不同机器人姿态下是否仍然落在同一个物理点；同时工具坐标系方向是否严格符合工艺定义。
一、先搞懂：TCP验证的三个关键点
一个合格的TCP必须同时满足三个维度的要求，缺一不可。
1.1 TCP原点精度：工具实际工作点在哪里
这是最基础也是最容易被关注的部分，对应控制器中工具坐标的X/Y/Z参数。它定义了工具实际执行工艺的那个点在空间中的位置：
- 焊接机器人：焊丝伸出焊丝的端点
- 点胶机器人：胶针的出胶口
- 搬运机器人：吸盘的几何中心或夹爪的夹持中心
- 加工机器人：主轴刀尖或砂轮的切削点
- 视觉机器人：相机的光心或虚拟工作点
UR官方手册明确指出："TCP是机器人工具上的一个点，每个TCP都包含相对于工具输出法兰中心的平移和旋转。X/Y/Z坐标指定TCP的位置，当所有值（包括姿态）都为零时，TCP与工具输出法兰的中心点重合。"
1.2 工具坐标方向精度：工具"朝向"对不对
原点准，不代表方向准。这是现场最容易被忽略但影响极大的部分，对应控制器中的RX/RY/RZ（或FANUC的W/P/R、ABB/KUKA的工具姿态参数）。
举个最常见的例子：点胶针尖正好对准了目标点，但工具+Z轴不是沿针轴方向。这时当你用TOOL坐标沿+Z进胶时，针尖会斜着走，导致胶线偏移、出胶量不均。对于焊接机器人，焊丝轴线偏差1°，在100mm的焊接长度上就会产生近2mm的焊缝偏移。
1.3 工艺结果精度：最终能不能干活
前两项都是几何验证，而工艺验证才是最终的闭环。几何上完美的TCP，如果不能稳定产出合格的产品，就没有任何意义。
ABB在其焊接工艺手册中特别强调："在弧焊应用中，正确定义的TCP意味着所有机器人运动都从导电嘴处的焊丝伸出端开始。定义错误的TCP会导致机器人不遵循编程路径，而碰撞、更换焊枪、更换鹅颈管等都会使焊枪偏离原位，因此必须定期确认TCP。"
二、原理："多姿态一致性"是TCP验证的标准
TCP验证的底层数学逻辑非常简单，却被很多人忽视：
P_tcp = P_flange + R_flange · t_tool其中：
P_tcp：TCP在基坐标系下的空间位置P_flange：机器人末端法兰的位置R_flange：机器人末端法兰的姿态旋转矩阵t_tool：TCP相对于法兰的偏置向量（也就是我们标定的X/Y/Z）
如果TCP标定完全正确，那么无论机器人姿态如何变化，只要真实工具尖端始终对准同一个固定物理点，计算出来的P_tcp就应该是同一个恒定值。
反之，如果t_tool存在误差，这个误差会被旋转矩阵R_flange放大。姿态变化越大，误差放大越明显。这就是为什么我们会观察到：
- J6/R轴旋转时，尖端绕固定点画圆
- W/P俯仰时，尖端上下或前后漂移
- 姿态越大，偏差越显著
UR官方的TCP示教规范正是基于这一原理："选择工作空间中的一个固定点，从至少三个不同角度移动TCP并保存工具输出法兰的对应位置。位置必须足够多样化，计算才能正确进行。如果不够多样化，按钮上方的状态LED会变红。第四个位置可用于进一步验证计算结果的正确性。"
三、固定尖点旋转法（现场首选）
这是所有现场工程师都必须掌握的方法，成本为零、操作简单、能发现80%以上的TCP原点错误。
3.1 准备工作
首先准备一个刚性固定的参考尖点，可选：

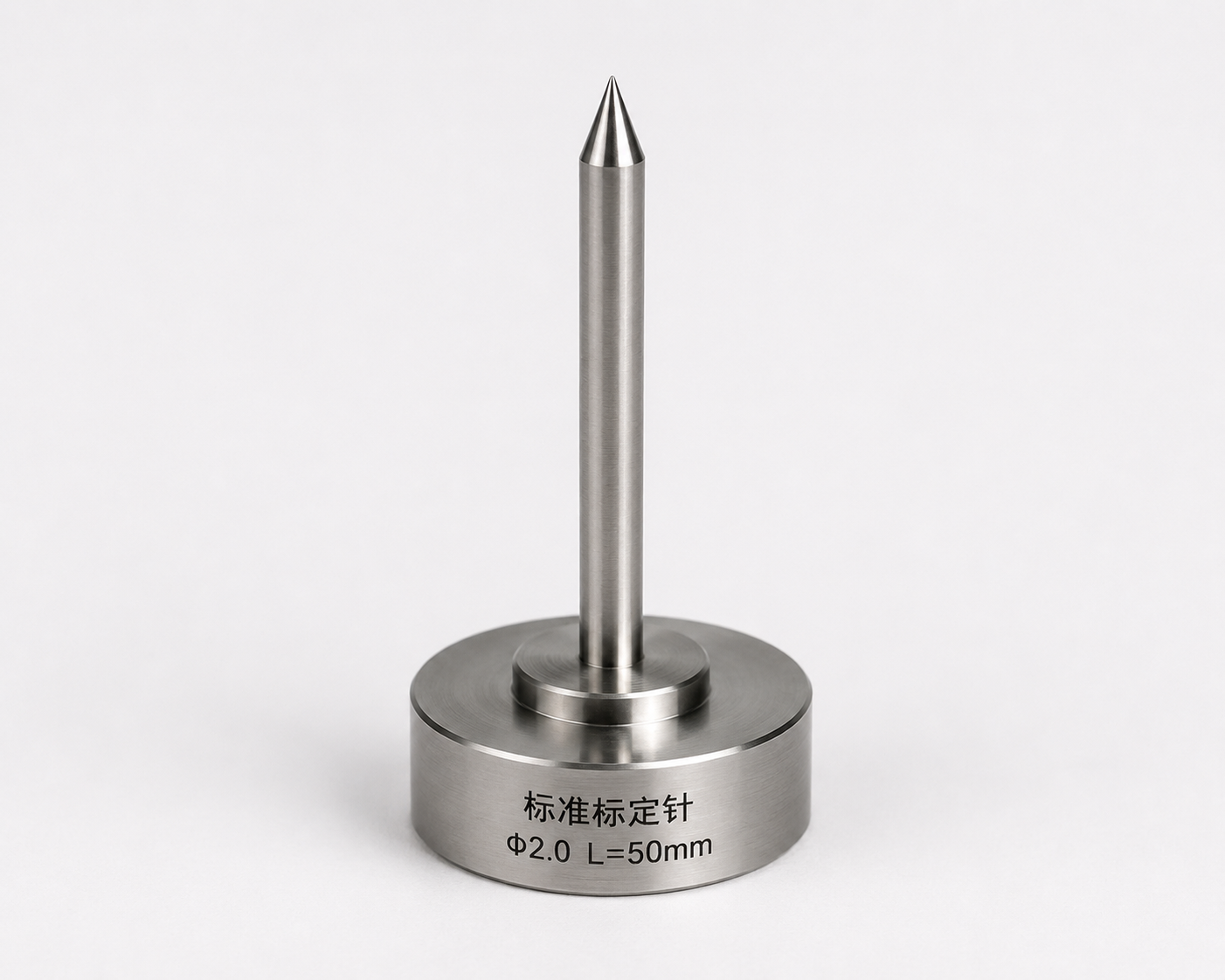

- 标准标定针
- 锥形销
- 尖头螺钉
- 精密球头
- 固定在工作台上的针尖
关键要求：
- 尖点绝对固定，无任何晃动
- 安装刚性足够，受力不变形
- 位置在机器人的舒适工作区（避免奇异点）
- 周围有足够空间让机器人改变姿态
- 工具本身无松动，线缆/气管无明显拖拽
- 验证全程机器人低速运行（≤10%倍率）
重要提示：对于没有明显尖点的工具（如吸盘、夹爪、铣刀），建议临时安装一个标准检测针，将检测针尖作为临时TCP进行验证。
3.2 标准操作流程
Step 1：确认系统状态（90%的误判源于此）
现场无数次经验告诉我们，很多"TCP不准"的问题，其实是用错了工具号或坐标系。验证前必须逐一确认：
- 当前激活的工具（UTOOL/ToolData）是否为刚标定的工具
- 当前使用的用户坐标系（UFRAME/WorkObject）是否正确
- 程序中是否存在自动切换工具的指令
- Jog模式下是否使用了正确的工具坐标系
- 工具的负载（Payload）、重心、惯量参数是否正确设置
UR手册特别提醒："当进行线性运动时，机器人总是使用活动TCP来确定TCP偏置。因此，'标定了一个TCP'和'当前运动实际使用这个TCP'是完全不同的两件事。"
Step 2：低速对准固定尖点
- 将机器人倍率降至5%~10%
- 最后接近尖点时使用点动模式
- 轻触尖点或保留0.1~0.3mm的间隙
- 绝对不要硬顶尖点，否则会引入工具弹性变形、针尖变形和机器人受力偏差，验证的就不是TCP而是系统变形了
Step 3：只改变姿态，不主动平移
切换到TOOL坐标系或笛卡尔姿态模式，依次改变以下姿态：
- 初始姿态（作为基准）
- W/RX +20°~+30°
- W/RX -20°~-30°
- P/RY +20°~+30°
- P/RY -20°~-30°
- R/RZ +90°
- R/RZ -90°
- 安全情况下，R/RZ +180°或J6旋转180°
核心原则：姿态变化越充分、分布越均匀，越容易暴露TCP偏差。
3.3 现象判断与问题定位
| 合格现象 | 不合格现象 | 高概率原因 |
|---|---|---|
| W/P/R变化时，尖端始终钉在固定尖点附近 | J6/R旋转时，尖端绕固定点画圆 | TCP横向X/Y偏差 |
| J6/R旋转时，尖端不画圆 | W/P俯仰时，尖端上下或前后偏移 | TCP长度Z偏差 |
| 不同姿态回到同一点时，落点一致 | 各方向都出现无规律偏移 | TCP XYZ均有问题，或工具松动、参考点不稳 |
| 换姿态后不需要重新平移就能对准 | 同一姿态重复回点也分散 | 机器人重复性、机械间隙或工具刚性问题 |
| 工艺实现正常 | TCP检查合格但工艺结果偏移 | 工具方向、用户坐标系、工装或负载问题 |
3.4 快速筛查：J6/R轴旋转法
这是最快发现TCP横向偏差的方法，10秒就能出结果：
- TCP对准固定尖点
- 低速旋转J6轴或R轴360°
- 观察尖端是否绕尖点画圆
粗略估算 ：画圆的直径 ≈ 2 × TCP横向偏差
例如，J6旋转后针尖最大摆动约2mm，则TCP横向偏差约为1mm。
注意：直接旋转J6是关节运动，不等同于"保持TCP不动的姿态旋转"。如果工具轴线与J6轴线不重合，建议还是用笛卡尔姿态模式进行验证。
3.5 量化验收：多姿态残差法
肉眼判断只能算粗检，正式验收必须进行量化记录。
操作方法：
-
从6~12个不同姿态让TCP对准同一个固定尖点
-
记录每个姿态下TCP在基坐标系下的坐标
-
计算所有坐标的平均值
(X_avg, Y_avg, Z_avg) -
计算每个姿态的空间残差：
e_i = √[(X_i - X_avg)² + (Y_i - Y_avg)² + (Z_i - Z_avg)²] -
重点关注：最大残差
e_max、平均残差e_avg、单方向极差
工程验收参考阈值（非ISO强制标准，需根据工艺窗口调整）：
| 应用场景 | TCP原点建议最大误差 |
|---|---|
| 普通搬运、码垛 | ≤1.0~2.0 mm |
| 普通上下料 | ≤0.5~1.0 mm |
| 机加工上下料、普通装配 | ≤0.3~0.8 mm |
| 点胶、焊接、切割 | ≤0.2~0.5 mm |
| 精密插装、视觉引导 | ≤0.1~0.3 mm |
| 机器人铣削、精加工 | 通常需亚毫米级 |
ISO 9283:1998是工业机器人性能测试的通用标准，规定了位姿精度、位姿重复性等指标的测试方法，但它不能直接替代工艺要求。最终的TCP合格线，必须由产品公差、治具公差和工艺窗口共同决定。
四、工具坐标方向验证
固定尖点法只能验证TCP原点精度，无法证明工具方向正确。很多现场问题都出在这里：TCP点对准了，但工具"歪了"。
4.1 TOOL Jog法（通用方法）
这是验证工具方向最直观的方法：
- 切换到TOOL坐标系Jog模式
- 分别点动
+X/-X、+Y/-Y、+Z/-Z - 观察真实工具的运动方向是否与工艺定义一致
不同工具的验证重点：
- 点胶针/焊枪/吸盘：
+Z/-Z是否严格沿工具轴线，沿Z进退时是否斜着走 - 夹爪：某一轴是否沿夹爪开合方向，某一轴是否沿抓取进给方向
- 相机：Z轴是否沿光轴，X/Y是否与图像坐标方向一致
4.2 平面接触法（适合非尖点工具）
对于铣刀、砂轮、大吸盘、平面压头等没有明确尖点的工具，使用精密平面进行验证：
- 准备大理石平台、研磨钢板或标准治具平面
- 让工具以不同姿态接触平面
- 记录每次接触时的Z坐标
- 观察不同姿态下的接触高度是否一致
如果姿态变化后接触高度明显变化，说明TCP长度不准或工具轴线不垂直于平面。
五、高精度验证与工艺闭环
当工艺窗口很小（如精密装配、激光焊接），肉眼和百分表无法满足要求时，需要使用外部测量系统。
5.1 低成本高精度：百分表/千分表法
- 检测J6偏心：将百分表固定，表头接触检测针侧面，旋转J6读取总跳动（TIR），横向偏心≈TIR/2
- 检测工具长度：工具尖端轻触标准平面，改变姿态后比较接触高度变化
5.2 自动化高精度：激光与视觉系统
- 激光对射TCP检测器：工业现场最常用的自动化TCP检测设备，精度可达±0.1mm级
- 激光位移传感器：2023年Actuators期刊的研究表明，基于激光位移传感器的自动TCP标定方法，可在60秒内完成标定，定位偏差低至0.074mm（20mm/s速度下）
- 双目视觉系统：可同时标定TCP位置和姿态，精度可达±0.05mm级
- 激光跟踪仪：最高精度的测量手段，常用于科研和超高精度应用
ABB的TSC（Torch Service Centre）系统是工业化自动TCP验证的典型代表，它集成了焊枪清洁、剪丝和TCP校准功能，TCP系统精度可达±0.16mm，可定期自动检查并修正TCP，大幅提高焊接机器人的稼动率和焊接质量。
5.3 最终闭环：工艺验证
所有几何验证都只是手段，工艺结果才是目的。不同工艺的验证要点：
- 抓取/上下料：连续抓取10~30次，不同姿态取同一工件，观察是否碰边、卡滞
- 插装/装配：用标准销插标准孔，测试不同速度下的插入顺畅度
- 焊接/点胶：在测试板上打点、划线，检查起点、终点、拐角和姿态变化处的质量
- 加工：试切标准件，测量加工尺寸和形位公差
六、现场避坑：区分TCP问题与其他系统问题
这是现场工程师最核心的能力之一。很多时候TCP被当成了"背锅侠"，其实问题出在其他地方。
| 问题类型 | 典型现象 |
|---|---|
| TCP标定问题 | 同一点不同姿态偏差大；J6/R旋转画圆；重新标定TCP后问题明显改善 |
| 工具方向问题 | TCP点位看似准确，但TOOL Z不沿工具轴线；插装、焊接姿态不对 |
| 机器人重复性问题 | 同一姿态重复回同一点也出现随机分散 |
| 机器人绝对精度问题 | 重复性好，但离线编程点、CAD导入点对不上 |
| 用户坐标系问题 | TCP检查没问题，但整条轨迹整体偏移或旋转 |
| 负载/刚性问题 | 低速准确，高速偏差；加减速时晃动；长工具姿态下垂 |
| 工装/工件问题 | 空载准确，夹工件后偏差；工件在夹爪内重复定位差 |
七、标准化验收流程
7.1 FANUC六点法后推荐验收流程
完成FANUC六点法标定，按以下顺序验收：
- 确认
UTOOL_NUM为刚标定的工具号 - 确认
UFRAME_NUM为当前工艺使用的用户坐标 - 确认负载、重心、惯量参数正确
- 检查工具、夹具、检测针是否完全锁紧
- 用固定尖点对准TCP
- 进行W/P/R多姿态旋转验证
- 进行J6/R ±90°、±180°旋转检查
- 记录6~12个姿态的TCP坐标并计算残差
- 用TOOL Jog检查+X/+Y/+Z方向
- 实际工艺连续运行10~30次
- 记录最大偏差、平均偏差和验收结论
7.2 现场验收方案
真正落地时，不需要做所有测试，以下8步就能覆盖90%以上的问题：
- 确认当前工具、坐标系、负载参数正确
- 检查工具、线缆、夹具是否松动或受力
- 用固定尖点对准TCP
- 进行W/P/R多姿态旋转，观察尖端是否离点
- 进行J6/R ±90°、±180°旋转，观察是否画圆
- 记录6个典型姿态的XYZ残差
- 用TOOL Jog检查+Z方向
- 用真实工艺连续验证10次
总结
TCP标定不是一次性的工作，而是一个持续验证和维护的过程。碰撞、工具磨损、更换备件、温度变化都会导致TCP偏移。建立定期的TCP检查制度，比追求一次标定的"完美数值"更重要。
记住一句话：机器人只相信它认为的TCP，而我们要确保它认为的，就是真实世界里的那个点。这才是工业机器人稳定运行的基石。
