AUTOSAR CP NvM 的三大数据块、三级恢复机制与异步状态机

第1章引言：NvM 在汽车电子存储栈中的定位

在汽车电子控制单元（ECU）中，有一类数据必须在掉电后依然保留：例如自适应学习值、故障码状态、里程累积值、标定参数等。这些数据如果丢失，轻则导致系统性能下降，重则引发功能安全风险。然而，ECU 的运行时 RAM 在电源断开后内容会全部消失，因此必须借助非易失性存储器（如嵌入式 Flash 或 EEPROM）实现持久化。

AUTOSAR Classic Platform 为此定义了 非易失性内存管理器（NvM） 模块，作为存储协议栈的最顶层服务。它向下屏蔽了底层存储介质（Flash/EEPROM）的物理细节，向上为应用层、诊断事件管理模块等提供统一的、基于逻辑块（Block）的读写服务。

在典型的存储栈中，NvM 处于承上启下的核心位置：

上层：应用软件组件或诊断模块通过 NvM 接口读写逻辑块。
下层：NvM 调用内存抽象接口（MemIf），再由 FEE（Flash EEPROM 模拟）或 EA（EEPROM 抽象）操作具体驱动。

NvM 的设计理念可以概括为 "逻辑块抽象 + 异步调度 + 安全降级"。本文将从三个核心维度展开：三大数据块模型、三级恢复机制、异步状态机，并结合关键业务流程进行说明。

第2章三大数据块模型：NV、RAM、ROM 的逻辑抽象

为了管理一个逻辑存储块，NvM 在内部维护三种数据副本，分别位于不同的存储区域并承担不同职责。

2.1 NV Block：非易失性持久副本

NV Block 是存储在非易失性介质（Flash 或 EEPROM）中的真实数据。每个 NV Block 包含三部分：块头（含块ID、状态标志、长度信息）、用户数据负载、以及可选的 CRC 校验字。这些内容在物理上连续存放。系统掉电后，NV Block 的内容不会丢失。

NvM 不直接访问 NV Block 的物理地址，而是通过逻辑块 ID 向底层 FEE/EA 模块发起读写请求。这种间接访问方式使得上层代码与硬件解耦。

2.2 RAM Block：运行时镜像与脏标志

RAM Block 是 NV Block 在 RAM 中的拷贝，也是应用层直接读写的对象。当应用需要读取某个持久化数据时，NvM 将 NV Block 的内容加载到对应的 RAM Block；当应用修改数据后，NvM 将 RAM Block 的内容写回 NV Block。

每个 RAM Block 还关联一个 脏标志（Dirty Flag）。该标志表示 RAM 中的数据是否比 NV 中的更新。如果应用修改了数据但尚未写回，脏标志被置位；写回成功后清除。脏标志的存在使得掉电保存时只需处理真正变更的块，避免不必要的 Flash 写入。

2.3 ROM Block：编译固化的出厂安全网

ROM Block 存储在代码 Flash 的只读段中，其内容在编译时由配置数组静态定义，运行时不可修改。ROM Block 充当系统的"最后防线"：当 NV Block 数据因 CRC 校验失败、物理损坏或从未写入而不可用时，NvM 自动从 ROM Block 复制默认值到 RAM Block，确保系统始终拥有合法的初始状态。

ROM Block 的使用典型场景包括：

首次上电（全新芯片，Flash 未格式化）
NV Block 数据完整性校验失败
应用主动请求恢复出厂设置

2.4 三者的协同关系

从系统启动到运行再到关电，三个数据块之间的协作路径如下：

上电加载：NvM 读取 NV Block → 校验 CRC → 若成功则复制到 RAM Block；若失败则从 ROM Block 复制到 RAM Block，并标记脏。
运行时访问：应用直接读写 RAM Block（零拷贝方式）。写操作后由应用或 NvM 自动置脏标志。
关电保存：NvM 遍历所有 RAM Block，仅对脏标志为真的块执行写回 NV Block 的操作。

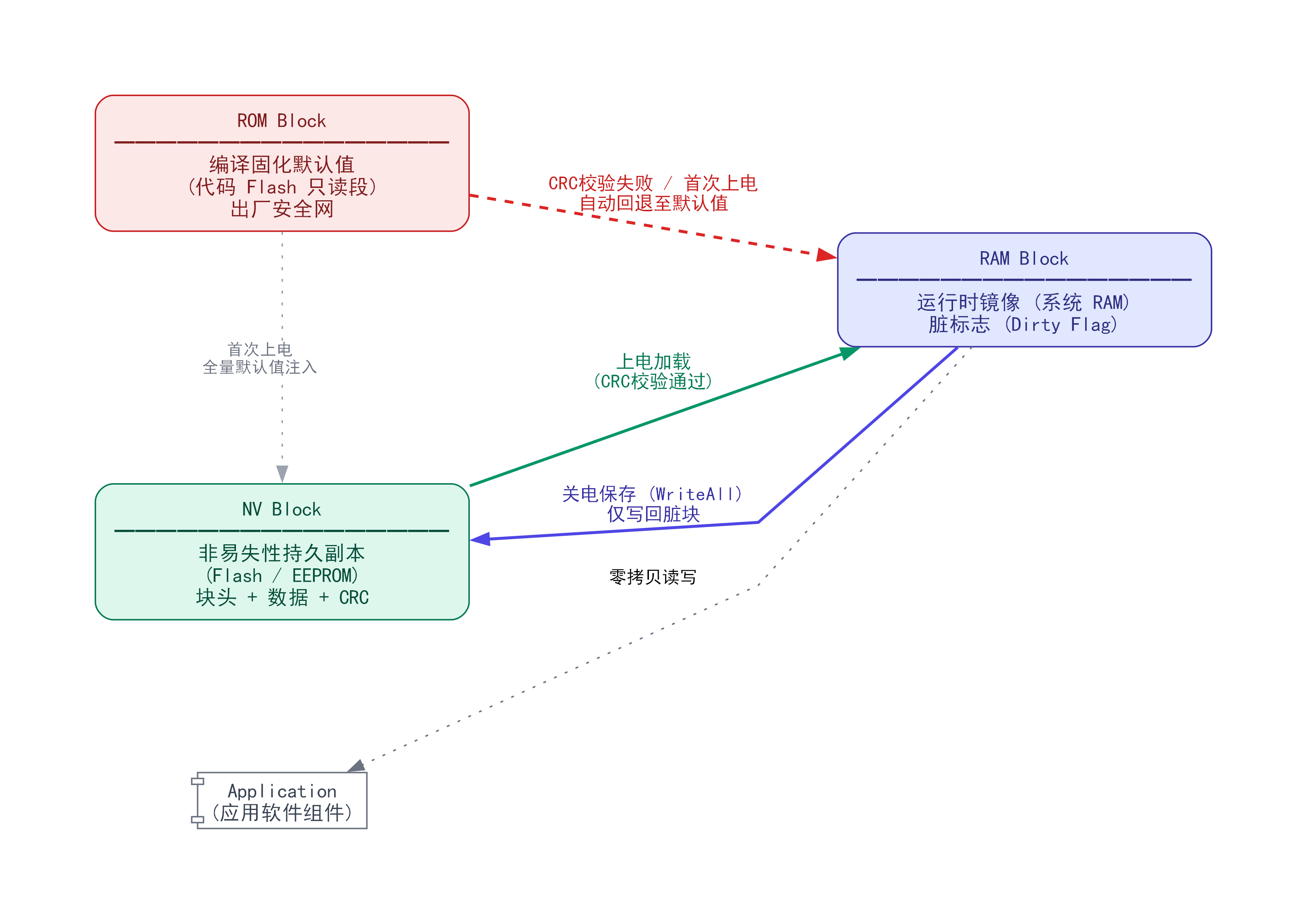

图2-1-三副本数据流转

这种"三副本"模型是 AUTOSAR NvM 的精髓，它实现了数据可靠性（冗余回退）与运行时效率（RAM 直接访问）的平衡。

第3章三级恢复机制：从完整性校验到安全回退

为了保证系统在任何存储异常情况下都能获得有效数据，NvM 设计了三级递进的数据恢复机制。这既是 AUTOSAR 规范的要求，也体现了 ISO 26262 功能安全中的"故障安全"原则。

3.1 第一级：优先加载 NV Block 并执行 CRC 校验

上电初始化时，NvM 对每个配置为"开机加载"的块发起读取请求。底层 FEE 模块从 Flash 中读出 NV Block 的全部内容（包含数据与 CRC 校验字）。NvM 根据该块配置的 CRC 类型（如 CRC16 或 CRC32），以实际数据为输入重新计算 CRC，并与读取到的存储 CRC 进行比较。

校验通过：数据完整，直接复制到 RAM Block，标记为有效且未更改。
校验失败：进入第二级恢复。

CRC 校验覆盖了数据负载的所有字节，能够检测出 Flash 位翻转、部分写入、擦除不完整等常见物理故障。

3.2 第二级：CRC 失败时自动回退至 ROM Block 默认值

一旦 CRC 不匹配，NvM 判定该 NV Block 已损坏或从未被正确写入。此时系统不会返回错误或崩溃，而是自动触发恢复流程：

从配置表中获取该块对应的 ROM Block 指针。
将 ROM 中的默认数据拷贝到 RAM Block。
将该 RAM Block 标记为"有效但已更改"（脏标志置位）。
在后续的掉电保存中，这个脏块会被写回 Flash，从而修复 NV 区的损坏。

如果该块未配置 ROM Block（例如某些临时块没有默认值），NvM 将 RAM Block 清零，同样标记为有效。

3.3 第三级：首次上电的全量默认值注入

对于全新的 Flash 芯片（出厂后从未使用，或经过全片擦除），底层 FEE 模块在初始化时会报告"未格式化"状态。NvM 检测到此状态后，调用首次初始化流程：对所有已配置的块执行一次 ROM 默认值恢复，并立即触发一次全量写回操作，将这些默认值写入 Flash。这样，即使 NV 区原本为空，系统也能获得一份完整的、合法的初始数据。

3.4 符合 ISO 26262 的"故障安全"设计理念

三级恢复机制体现了"故障安全（Fail-Safe）"思想：无论存储介质发生何种问题（数据损坏、未写入、物理故障），系统都不会陷入未定义状态，而是优雅地降级到一个已知的安全初始状态。这种设计避免了因单个块损坏而导致整个 ECU 功能丧失，并给诊断系统提供了上报错误的机会（例如通过 DEM 模块记录 CRC 失败事件）。

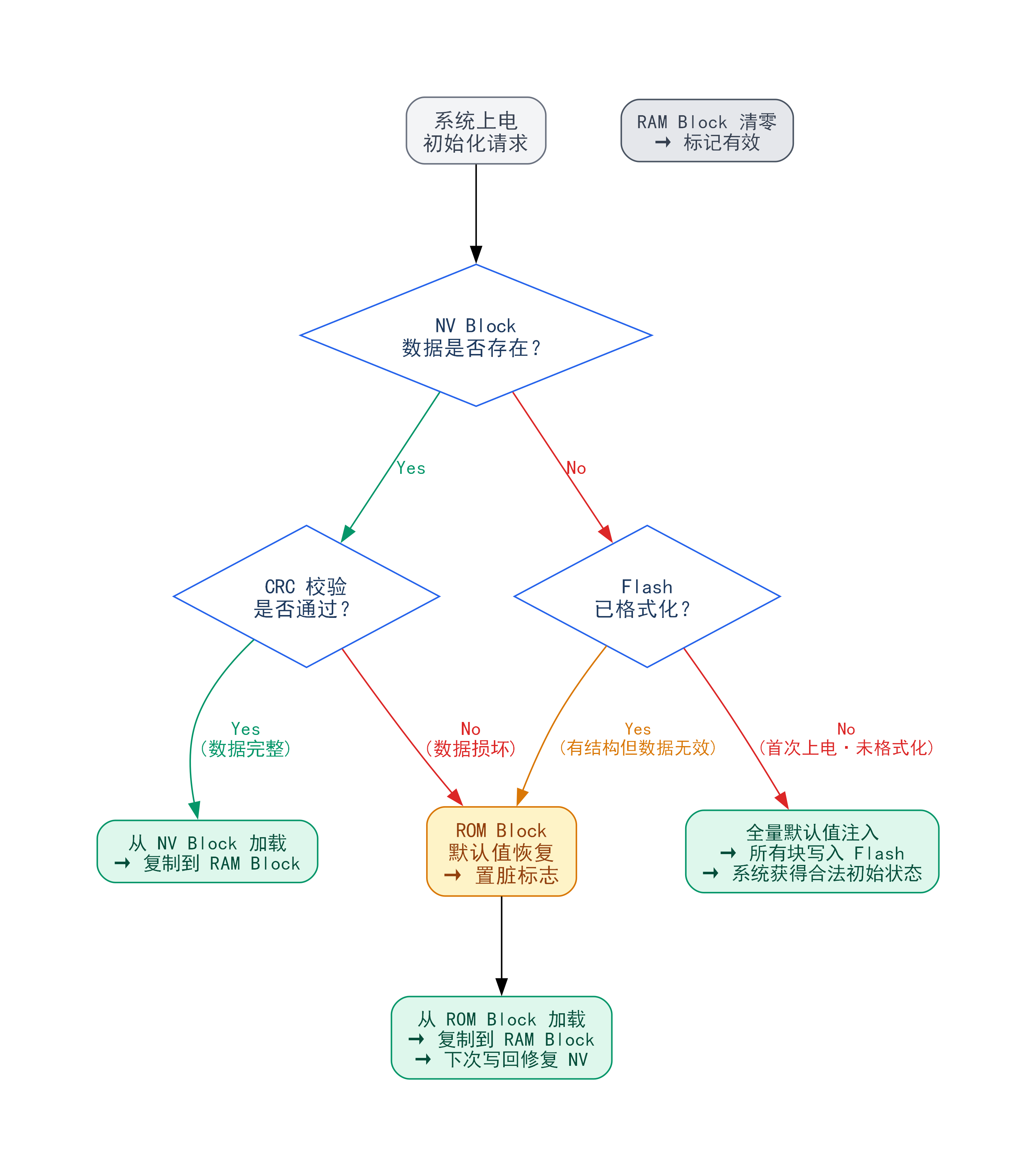

图3-1-三级恢复决策流程

第4章异步状态机：裸机环境下的非阻塞调度核心

Flash 的擦除和编程操作通常需要毫秒级时间（例如几毫秒到几十毫秒）。如果 NvM 采用同步阻塞方式等待底层完成，整个 ECU 的任务调度会被长时间挂起，这在实时系统中是不可接受的。因此，NvM 必须采用 异步、事件驱动 的状态机设计。

4.1 为什么需要异步状态机？

在典型的裸机或实时操作系统环境中，NvM 不能"忙等"底层 FEE 完成操作。替代方案是：

发起一个读写请求后立即返回。
底层完成操作后通过回调函数通知 NvM。
NvM 的主调度函数（周期性调用）检查回调标志，并驱动内部状态机前进。

这种模型使得 NvM 在等待 Flash 操作期间不占用 CPU 循环，其他任务可以继续运行。

4.2 事件驱动模型的核心要素

NvM 内部维护以下关键组件：

请求队列：用于缓存应用层发起的读写请求（单块读、单块写、批量读、批量写等）。队列采用先进先出原则，可配置深度。
作业状态机：每个作业（Job）从"空闲"开始，经过"开始请求"、"等待底层回调"、"处理结果"等阶段，最终回到"空闲"。
主调度函数：由操作系统任务或裸机主循环周期性调用。每次调用时，它检查是否有待处理的回调、是否有队列中的新请求，并根据当前作业状态执行下一步。
回调接口：底层 FEE 在完成读、写、擦除等操作后，调用 NvM 注册的回调函数（成功回调或错误回调），将结果通知给 NvM。

4.3 核心作业类型与状态迁移

NvM 支持以下作业类型，每个类型对应一个独立的状态机子流程：

初始化作业：模块启动时执行，检查底层就绪状态。
单块读作业：从 NV 读取一个块到工作缓冲，校验 CRC，复制到 RAM 镜像。
单块写作：从 RAM 镜像（或应用提供的缓冲）取数据，计算 CRC，发起底层写入。
批量读作业（ReadAll）：遍历多个块，逐个执行单块读，全部完成后调用多块回调。
批量写作（WriteAll）：遍历所有脏块，逐个执行单块写，全部完成后通知系统可安全断电。

状态迁移的一般模式为：空闲 → 发起请求 → 等待回调 → 处理结果 → 空闲 。在等待回调期间，主调度函数不会阻塞，而是返回并继续处理其他任务。

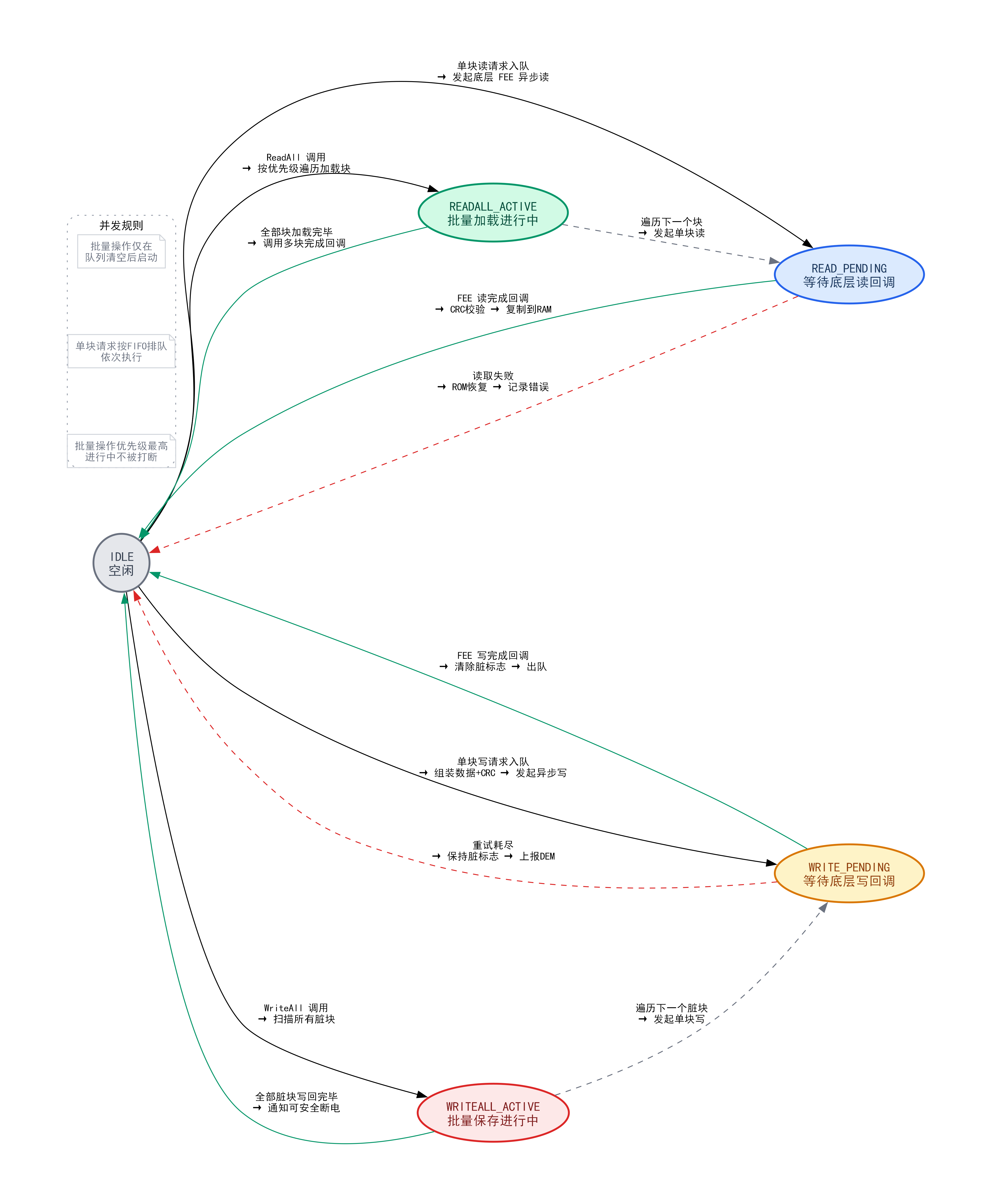

图4-1-异步状态机

4.4 优先级与并发控制

为了确保系统行为可预测，NvM 定义了几条重要的并发规则：

批量操作（ReadAll / WriteAll）具有最高逻辑优先级：一旦批量操作开始，它不会被任何单块请求打断。这种设计保证了掉电保存的完整性，也简化了状态机。
单块请求按队列顺序处理：多个单块请求可以排队，依次执行。
批量操作仅在所有排队的单块请求完成后才开始：反之，批量操作进行中新来的单块请求会被阻塞，直到批量操作结束。

这种策略避免了复杂的优先级抢占，适合资源受限的嵌入式环境。

第5章关键业务流程：从开机到关电的完整数据旅程

前几章介绍了概念和机制，本章将它们串联起来，描述 NvM 在 ECU 完整生命周期中的三个核心业务流程。

5.1 开机批量加载（ReadAll）

系统上电后，应用层调用 NvM 的批量读接口（ReadAll）。NvM 执行如下步骤：

检查状态：确认当前没有其他作业在执行，否则返回"忙"状态。
初始化遍历：根据配置表，筛选出标记为"开机加载"的块，并按优先级排序。
逐个处理：对每个选中的块，依次调用单块读流程：
- 发起底层读请求 → 等待回调 → CRC 校验 → 若成功则复制到 RAM，若失败则从 ROM 恢复。
完成回调：所有块处理完毕后，调用应用注册的多块完成回调，通知加载结束。

ReadAll 完成后，所有必需的 RAM 块都已填充有效数据，系统进入就绪状态。

5.2 运行时单块写（WriteBlock）

当应用修改了某项配置后，需要将新值持久化。此时调用单块写接口：

入队：NvM 将写请求（含块 ID、数据源地址）插入请求队列。如果队列已满，返回错误。
主循环调度：主调度函数检测到队列非空且无正在执行的作业，则取出队首请求，启动单块写作。
数据处理：NvM 从 RAM 镜像（或应用提供的缓冲）取出数据，根据 CRC 配置计算校验字，将"数据+CRC"组装到工作缓冲。
底层写入：调用底层 FEE 的异步写接口，然后立即返回。
等待完成：主调度函数在后续周期中轮询回调标志。当底层写完成，回调函数设置完成标志。
收尾：NvM 检测到完成后，清除脏标志，调用单块回调（若有），并从队列中移除该请求。若队列中还有待处理请求，则继续下一个。

整个过程中，上层应用不会被阻塞，可以继续运行其他任务。

5.3 掉电批量保存（WriteAll）

当 ECU 收到断电信号（如 KL15 断开）时，系统必须在电源完全消失前将最新数据写入非易失介质。WriteAll 流程为此设计：

触发：应用或电源管理模块调用 WriteAll 接口。NvM 检查无其他作业后，进入批量写状态。
扫描脏块：遍历所有块，检查脏标志。只有脏标志为真的块才需要写回。
逐个写入：对每个脏块执行单块写流程（同样异步）。每写完一个块，清除其脏标志，然后继续下一个。
完成：所有脏块写完后，调用多块回调，通知系统可以安全断电。此时 RAM 与 NV 数据一致，系统可关闭电源。

WriteAll 仅处理脏块，避免了全量写入的时间开销，同时降低了 Flash 磨损。

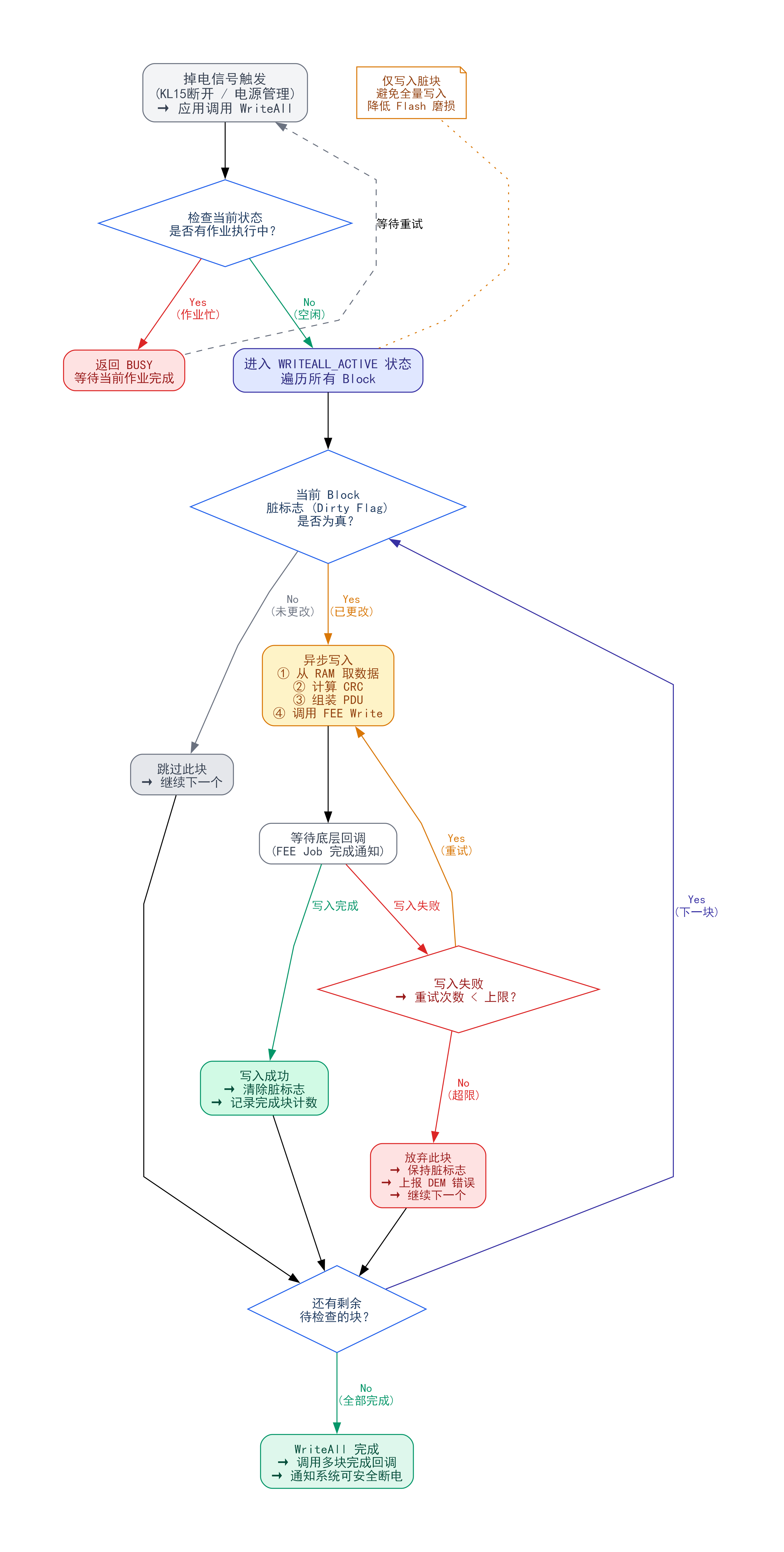

图5-1-WriteAll扫描写入流程

5.4 错误处理与重试策略

在整个过程中，NvM 必须处理来自底层的各种错误：

读取失败：若底层返回"块无效"或"硬件错误"，NvM 直接转入 ROM 恢复流程，并记录错误供诊断。
写入失败：对于写操作，NvM 支持有限次重试。重试次数用尽后，放弃该块，保持脏标志置位，并上报错误。系统不会因单个块写入失败而崩溃。
底层超时：如果回调长时间未到达，主调度函数应实现超时检测（某些实现依赖于看门狗或任务监控）。

第6章总结：设计原则与工程启示

6.1 核心设计原则回顾

AUTOSAR CP NvM 模块的设计围绕三个核心原则展开：

抽象分离：通过逻辑块 ID 屏蔽底层物理存储差异，使得上层代码与 Flash、EEPROM 等介质解耦。
安全降级：利用 NV、RAM、ROM 三副本模型和三级恢复机制，确保任何存储异常下系统都能获得有效数据，符合功能安全要求。
异步驱动：基于事件驱动和状态机设计，避免阻塞等待，满足实时系统对响应时间的要求。

6.2 对嵌入式系统存储管理的借鉴意义

虽然 NvM 是 AUTOSAR 标准的一部分，但其设计思想可以推广到更广泛的嵌入式领域：

任何需要持久化数据的系统都可以采用"RAM 镜像 + Dirty 标志 + 批量回写"的模式来减少非易失存储器的写入次数。
对于可靠性要求较高的设备，加入默认值 ROM 和 CRC 校验是一种低成本、高收益的容错手段。
在资源受限的 MCU 上，用主循环轮询 + 状态机代替多线程/阻塞式调用，是一种成熟且高效的并发模型。

本文从架构和理论层面剖析了 NvM 的三大数据块、三级恢复机制与异步状态机，希望能为您的嵌入式存储设计提供有益的参考。
