文档概述
本文档为影像上传前置机网络架构设计的通用模板，涵盖前置机部署决策、网络组网方案、VPN 选型及典型架构设计，适用于区域影像中心、远程影像诊断等场景。文档弱化了具体产品和项目名称，可根据实际项目灵活替换。
适用场景：区域影像平台建设、远程影像诊断、医联体/医共体影像共享、云端影像服务等项目的前置机网络架构设计。
一、前置机部署决策

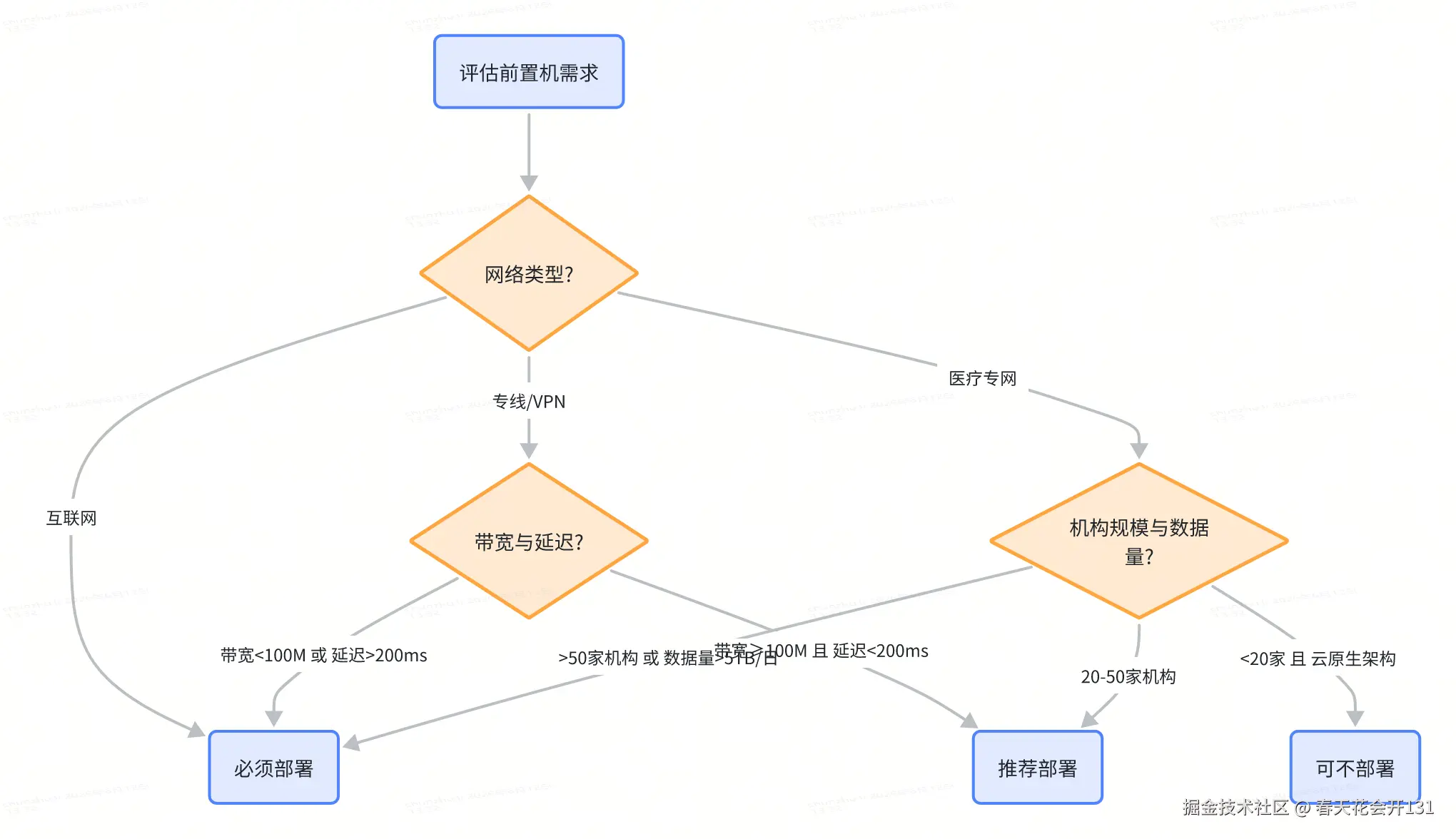

1.1 部署必要性判断
1.2 部署决策矩阵
| 分类 | 网络类型与条件 | 部署位置 | 核心价值 | 典型场景 |
|---|---|---|---|---|
| 必须部署 | 互联网/混合网络；带宽 <100Mbps；延迟 >200ms；需强制数据隔离；机构 >50 家 | 各医疗机构本地或区域数据中心 | 数据缓存与断点续传；协议转换；安全边界防护；流量整形与 QoS 保障 | 基层医疗机构通过 4G 接入、跨区域数据同步 |
| 推荐部署 | 专线/城域网/VPN；带宽 100M-500Mbps；延迟 50-200ms；机构 20-50 家 | 区域卫生信息平台或核心医院数据中心 | 负载均衡；数据预处理（压缩/脱敏）；服务路由；状态监控与日志审计 | 医联体分级诊疗、区域影像系统对接 |
| 可不部署 | 医疗专网/SDH 专线；带宽 >1Gbps；延迟 <50ms；机构 <20 家；云原生架构 | 中心云平台直接对接 | 直连传输效率最大化；减少中间节点故障风险；降低运维复杂度 | 三甲医院核心院区互联、省级影像云主干节点 |
1.3 补充决策维度
| 维度 | 阈值建议 |
|---|---|
| 数据量级 | <1TB/日建议直传；>5TB/日推荐前置机 |
| 业务连续性 | 7×24 小时服务需前置机保障 |
| 异构系统数量 | 超过 3 种 PACS/RIS 系统时推荐部署 |
| 政策合规性 | 遵循《医疗健康网络数据安全指南》等规范 |
1.4 医院端系统对接说明
1 对 N 影像中心场景下，下级机构必须提供前置机网关。 1 对 1 场景下，当网络不稳定或带宽无法满足需求时也需前置机。
走前置机网关的 系统：
- PACS（PACS Server）
- RIS
- 打印服务
不走网关的 系统（默认直连）：
- HIS、EMR、集成平台
- 微信小程序等移动端（直接对接云端）
医疗专网网络稳定条件下可不用前置机（如院内和云端都私有化部署、电信托管虚拟私有云）。
二、网络组网架构设计

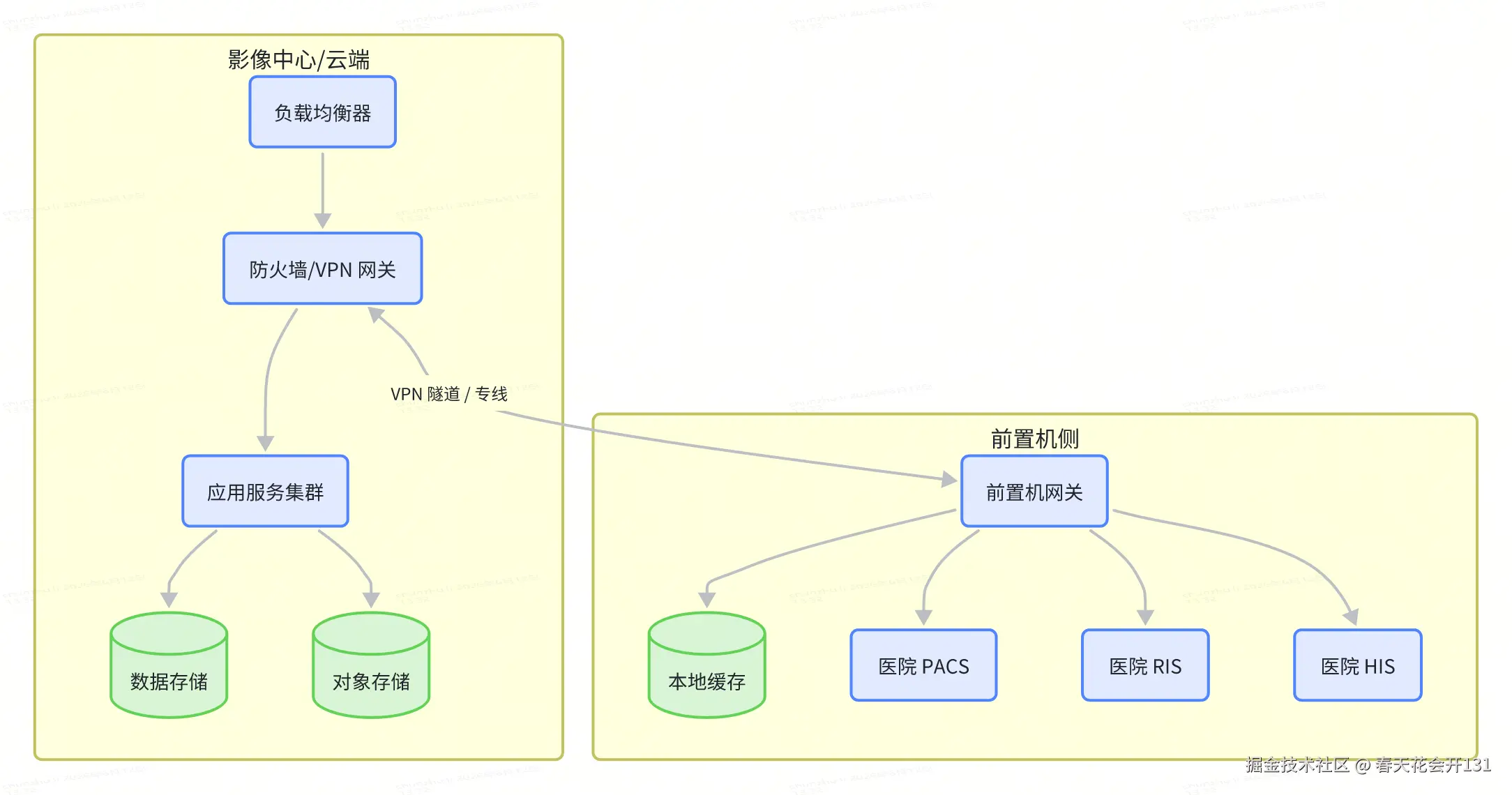

2.1 整体网络架构
2.2 网络组网模式
| 模式 | 拓扑 | 适用场景 | 特点 |
|---|---|---|---|
| 互联网 + VPN | 前置机 → VPN 隧道 → 云端 | 无专线资源、快速部署 | 安全性依赖 VPN 加密，带宽受互联网质量影响 |
| 专线直连 | 前置机 → 专线 → 云端 | 大型医院、高数据量 | 带宽稳定、延迟低，成本较高 |
| 混合组网 | 前置机 → 专线(主) + VPN(备) → 云端 | 关键业务双链路保障 | 高可用，专线故障自动切换 VPN |
| 5G 切片 | 前置机 → 5G 专网切片 → 云端 | 移动/临时场景 | 部署灵活，需 5G 覆盖 |

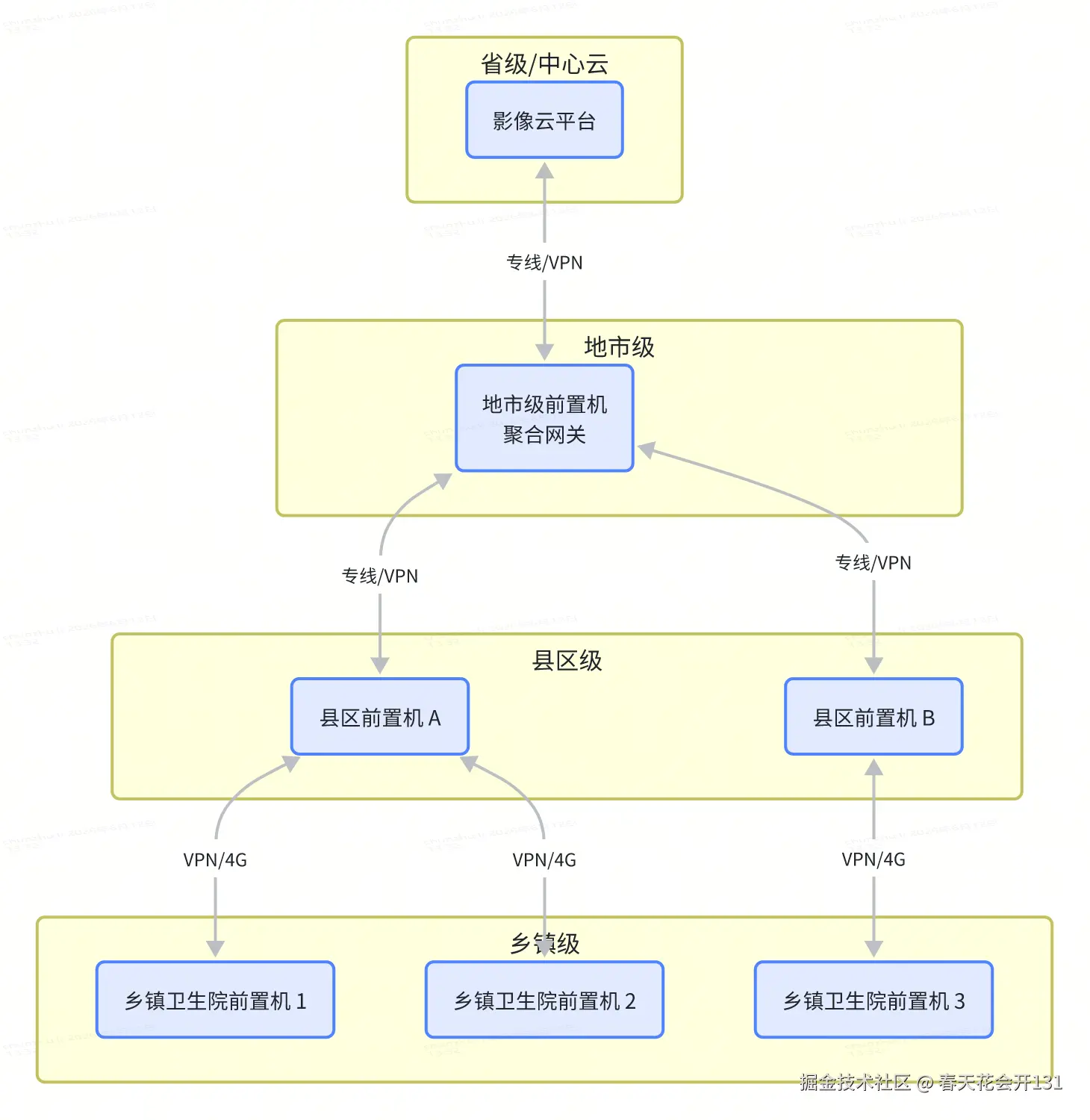

2.3 多级机构组网
2.2.1 SD-WAN 组网模式
| 模式 | 拓扑 | 适用场景 | 特点 |
|---|---|---|---|
| SD-WAN 单链路 | 前置机 → SD-WAN CPE → 互联网/MPLS → 云端 | 多分支机构统一管控、快速部署 | 零接触部署、链路智能选路、应用级 QoS、集中管理平台 |
| SD-WAN 双链路 | 前置机 → SD-WAN CPE → 互联网(主) + MPLS(备) → 云端 | 关键业务高可用 | 线路故障自动切换、多链路负载均衡、带宽聚合 |
| SD-WAN 混合接入 | 前置机 → SD-WAN CPE → 互联网 + 专线 + 5G → 云端 | 复杂网络环境 | 多类型线路统一接入、策略路由、可视化运维 |
SD-WAN 优势：相比传统专线，SD-WAN 可降低 30%-50% 的广域网支出；相比纯 VPN，SD-WAN 提供应用级智能选路和集中管控能力，适合多分支机构场景。

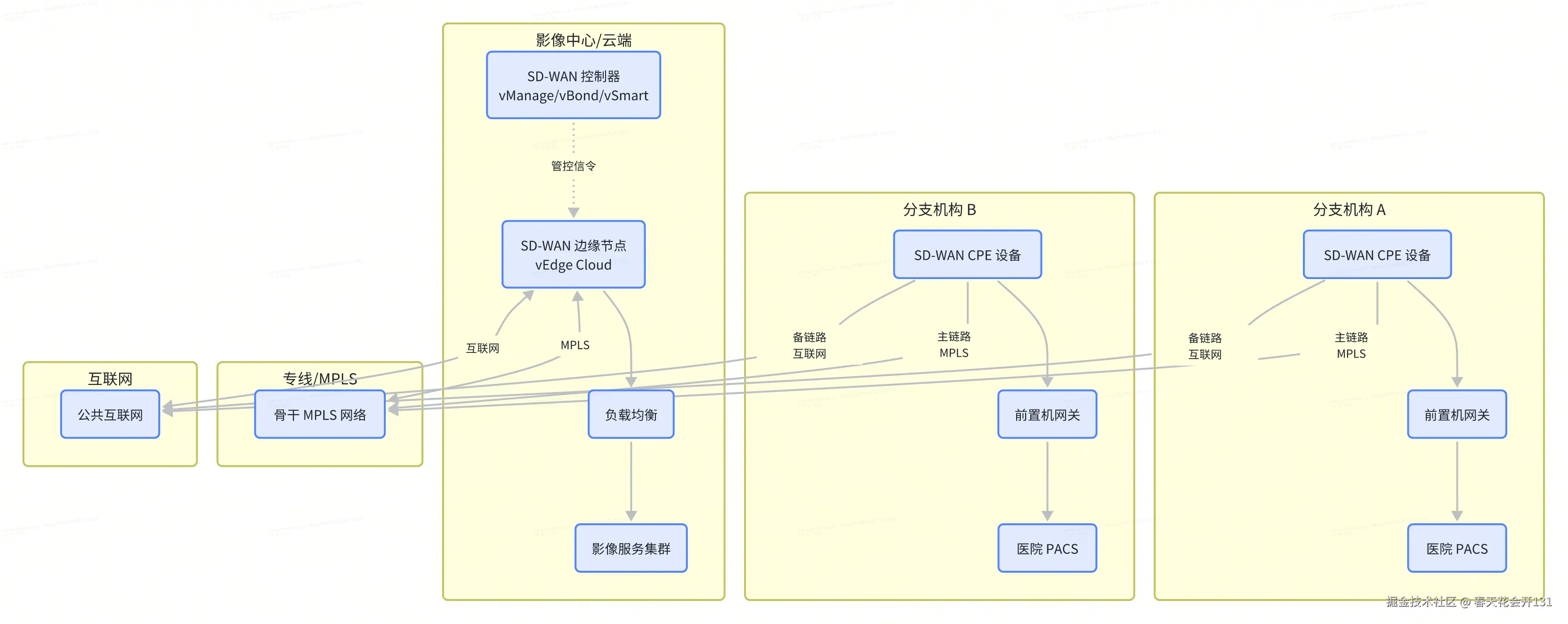

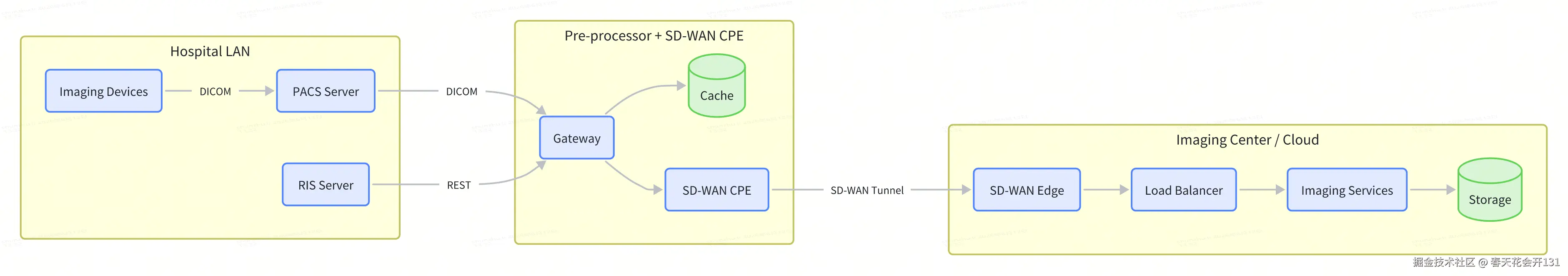

2.2.2 SD-WAN 架构设计
SD-WAN 核心组件说明：
| 组件 | 作用 | 部署位置 |
|---|---|---|
| SD-WAN 控制器（vManage） | 集中管理、策略配置、状态监控 | 云端（推荐）或本地数据中心 |
| SD-WAN 编排器（vBond） | 隧道建立、身份验证 | 云端 |
| SD-WAN 路由/安全网关（vSmart） | 路由策略、安全策略下发 | 云端或本地 |
| SD-WAN 边缘节点（vEdge/CPE） | 分支接入、链路负载、加密传输 | 各分支机构前置机房 |
- SD-WAN CPE 设备集成防火墙、VPN、路由功能，减少独立设备
- 前置机与 SD-WAN CPE 共部署，简化网络拓扑
- 统一管控平台同时管理网络连接和数据传输状态
2.2.4 四种网络模式对比
| 对比维度 | 互联网+VPN | 专线直连 | SD-WAN | 混合组网 |
|---|---|---|---|---|
| 部署 周期 | 快（数天） | 慢（数周至数月） | 中（数天至1周） | 中 |
| 带宽 成本 | 低（按流量计费） | 高（固定月租） | 中（按需弹性） | 中高 |
| 延迟表现 | 不稳定 | 稳定低延迟 | 稳定（智能选路优化） | 主链路稳定 |
| 可用性 | 依赖互联网质量 | 高 | 高（多链路备份） | 最高 |
| 管理复杂度 | 中等 | 低 | 低（集中管控） | 中 |
| 适用规模 | <20 分支 | 少量大型机构 | 大量分支机构 | 关键业务多分支 |
| 前置机依赖 | 必须 | 可选 | 推荐 | 推荐 |
选型建议：少于 20 个分支机构且预算有限，可选互联网+VPN；关键业务需高可用，推荐 SD-WAN 或混合组网；大量分支机构（>50 个）强烈推荐 SD-WAN，可显著降低运维成本。
三、VPN 方案选型
3.1 VPN 技术对比
| 对比项 | IPSec VPN | SSL VPN |
|---|---|---|
| 部署方式 | 站点到站点（设备对设备） | 客户端到站点（软件拨入） |
| 部署复杂度 | 中等，两端均需配置设备 | 低，仅中心端需设备，远端安装客户端 |
| 适用场景 | 分支机构固定互联 | 移动办公、前置机拨入 |
| 网络层支持 | 网络层全协议透明 | 应用层代理，可精细控制 |
| 安全性 | 高，传输层加密 | 高，应用层加密 |
| 连接灵活性 | 固定隧道，常驻连接 | 按需拨入，灵活连接 |
| 成本 | 两端均需硬件设备 | 仅中心端需设备 |
推荐方案：前置机场景下，前置服务器不需要与下级网络通信，使用 SSL VPN 拨入即可，配置和安装更简单。
3.2 推荐方案
中心端（云端/影像中心） ：
| 方案 | 设备类型 | 关键参数 | 参考价格 |
|---|---|---|---|
| 方案 A：IPSec VPN（1 对多） | 机架式千兆 VPN 安全网关 | 带机 500、吞吐 800M、最大并发 120 万、自带 100 条 SSL VPN | 约 15,000 + 年度病毒库授权约 5,400 |
| 方案 B：SSL VPN（推荐） | 桌面型千兆 VPN 网关 | 带机 200、吞吐 3G、自带 100 条 SSL VPN、最大并发 50 万 | 约 6,800 + 年度病毒库授权约 2,200 |
下级端（前置机侧） ：
| 方案 | 设备类型 | 关键参数 | 参考价格 |
|---|---|---|---|
| 方案 A：IPSec VPN | 桌面型 VPN 网关 | 带机 100、吞吐 1.5G、自带 100 条 SSL VPN | 约 4,400 + 三年病毒库授权约 5,600 |
| 方案 B：SSL VPN（推荐） | 前置机安装 VPN 客户端 | 软件拨入，无需额外硬件 | 含在中心端授权中 |
3.3 VPN 设备选型参考
| 设备类型 | 典型参数 | 适用场景 | 参考价格区间 |
|---|---|---|---|
| 小型桌面 VPN 网关 | 带机 20-50、吞吐 100M | 单个小型医疗机构 | 2,000 - 5,000 |
| 中型桌面 VPN 网关 | 带机 50-200、吞吐 800M-3G、自带 100 条 SSL VPN | 区域影像中心、中型前置机 | 3,000 - 8,000 |
| 大型机架式 VPN 网关 | 带机 500+、吞吐 800M+、支持 IPSec/SSL/L2TP | 省级/市级影像中心 | 15,000 - 20,000 |
| 专业 VPN 安全网关 | IPSec/SSL 二合一、SSL 并发 1000+、加密流量 250Mbps+ | 大规模组网、安全要求高 | 20,000+ |
注意：以上价格为参考价，实际价格以厂商最新报价为准。病毒库授权需按年续费，建议纳入年度运维预算。
四、前置机网络架构设计

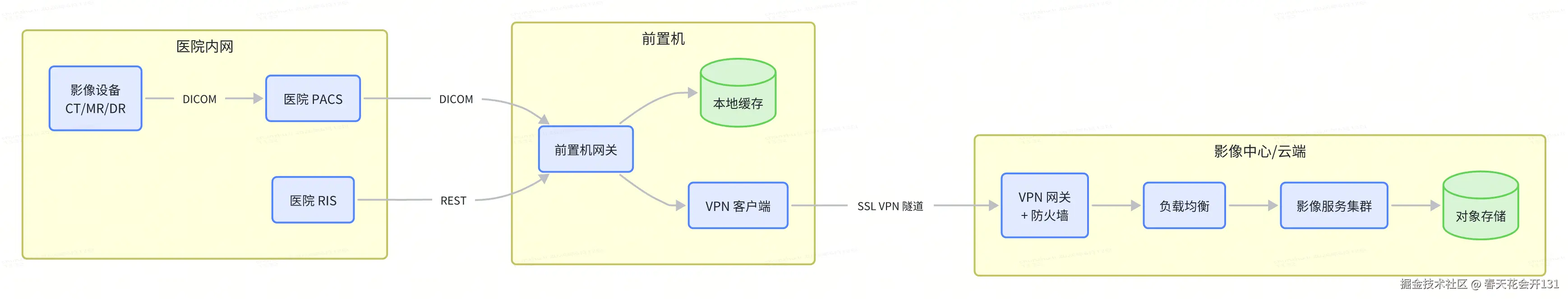

4.1 方案一：互联网 + SSL VPN（推荐）
方案特点：
- 前置机仅需安装 VPN 客户端，无需额外硬件
- 部署快速，配置简单
- 适合前置机数量较多（>10 台）的场景

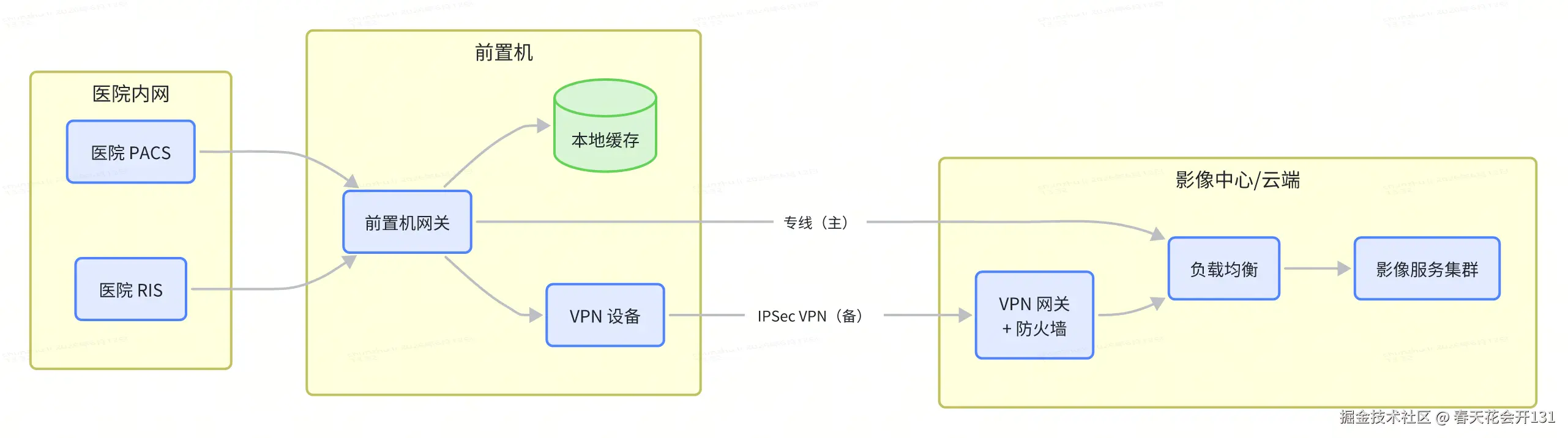

4.2 方案二：专线 + IPSec VPN 备份
方案特点：
- 专线为主链路，VPN 为备份链路
- 高可用，专线故障自动切换 VPN
- 成本较高，适合关键业务场景

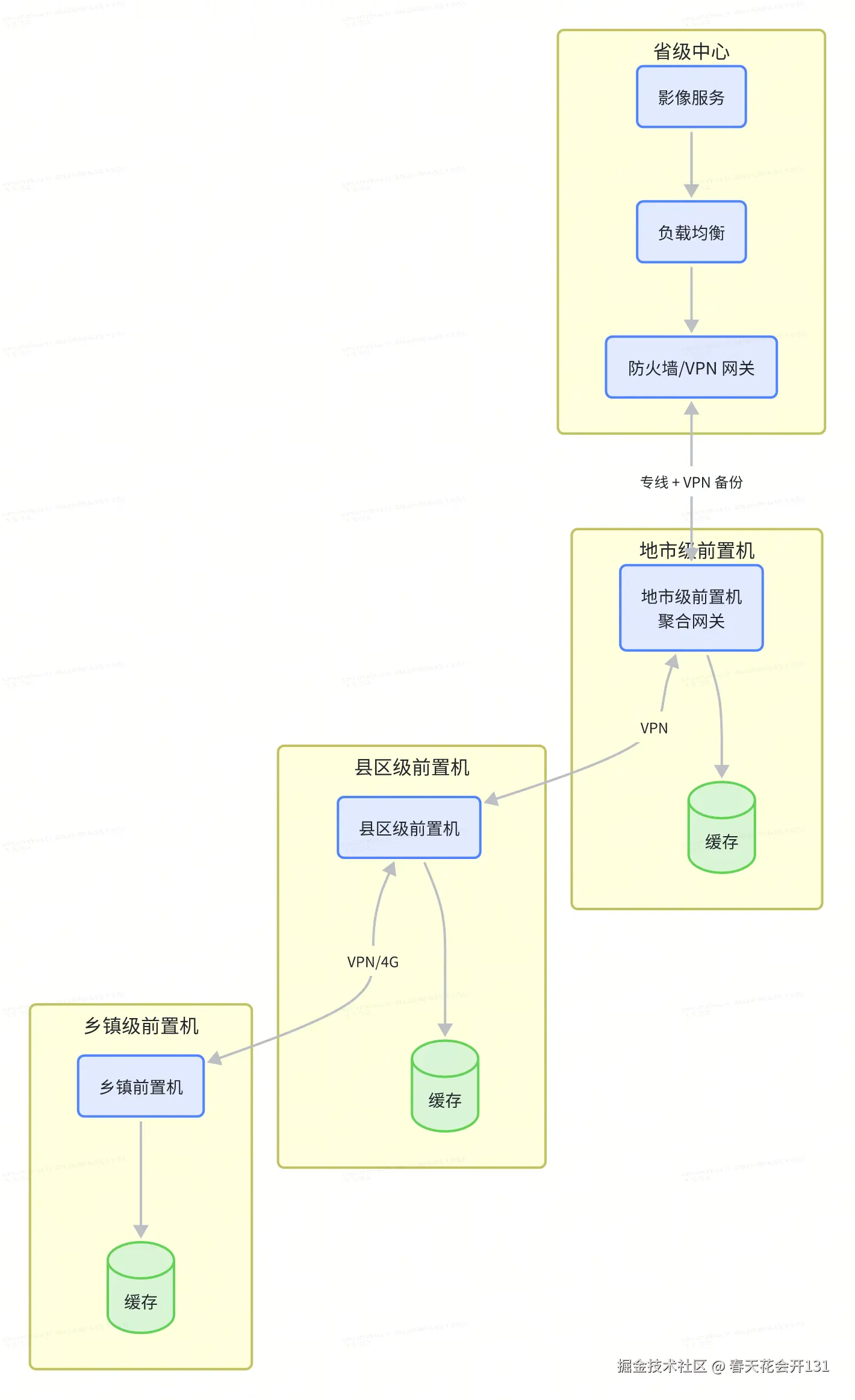

4.3 方案三：多级聚合组网
五、前置机关键能力要求
5.1 核心功能
| 功能 | 说明 |
|---|---|
| 数据缓存与断点续传 | 网络中断时本地缓存影像数据，恢复后自动续传 |
| 协议转换 | DICOM/HL7 等医疗协议适配转换 |
| 安全边界防护 | VPN 加密传输、访问控制、流量审计 |
| 流量整形与 QoS | 按业务优先级保障关键数据传输带宽 |
| 数据预处理 | 影像压缩、脱敏、格式转换 |
| 服务路由 | 请求智能路由至目标服务 |
| 状态监控与日志审计 | 运行状态上报、操作日志记录 |
5.2 性能基线参考
| 指标 | 最低要求 | 推荐配置 |
|---|---|---|
| 并发连接数 | 100 | 500+ |
| 影像上传吞吐 | 50Mbps | 200Mbps+ |
| 本地缓存容量 | 500GB | 2TB+（SSD 优先） |
| 断点续传恢复时间 | <30s | <10s |
| VPN 隧道建立时间 | <10s | <5s |
5.3 安全要求
- VPN 隧道加密：AES-256 / SM4（国密）
- 访问控制：基于角色的访问控制（RBAC）
- 数据传输：TLS 1.2+ / 国密 SSL
- 日志审计：全量操作日志，保留 ≥180 天
- 入侵检测：VPN 网关内置 IDS/IPS
六、部署与运维
6.1 部署检查清单
部署前检查：
- 医院网络环境确认（带宽、延迟、防火墙策略）
- VPN 隧路连通性测试
- 前置机硬件/虚拟机就绪
- 证书与密钥分发
- 影像数据缓存目录权限
- 监控告警配置
- 与医院 PACS/RIS 对接联调
6.2 运维监控指标
| 监控项 | 告警阈值 | 说明 |
|---|---|---|
| VPN 隧道状态 | 断开即告警 | 隧道中断影响数据上传 |
| 缓存使用率 | >80% 告警 | 缓存满可能导致数据丢失 |
| 上传队列深度 | >1000 告警 | 队列积压说明上传受阻 |
| 磁盘空间 | <20% 可用告警 | 磁盘满影响缓存功能 |
| CPU/内存使用率 | >85% 告警 | 资源瓶颈影响服务稳定性 |
| 影像传输延迟 | >5s/例 告警 | 延迟过高影响业务体验 |
6.3 故障处理
| 故障场景 | 处理步骤 |
|---|---|
| VPN 隧道断开 | 1. 检查两端网络连通性 → 2. 重启 VPN 客户端/设备 → 3. 检查证书有效性 → 4. 切换备用链路 |
| 影像上传失败 | 1. 检查本地缓存状态 → 2. 检查上传队列 → 3. 验证目标服务可用性 → 4. 启用断点续传 |
| 缓存磁盘满 | 1. 清理已上传数据 → 2. 扩展缓存容量 → 3. 调整缓存策略 |
| 前置机服务异常 | 1. 检查进程状态 → 2. 查看错误日志 → 3. 重启服务 → 4. 联系运维团队 |
