单片机舵机实验

单片机 ：STM32F407

开发板：DMF407电机开发板

平台：keil V5.31

HSE 为8MHZ

HSI为16MHZ

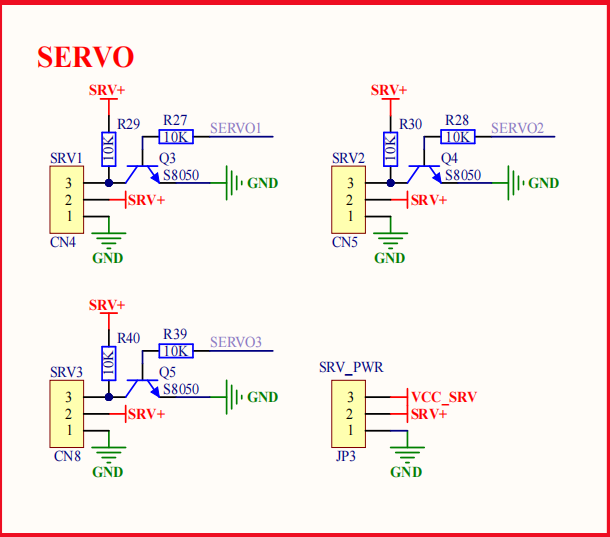

原理图：

按照旋转角度可分为 **180°与360°**的舵机，180 度舵机只能在 0 度到 180 度（±90 度）之
间运动； 360°舵机转动的方式和普通的电机类似，可以连续的转动，不过我们只可以控制
它转动的方向和速度，不能调节转动角度。

主函数

int main(void)
{
    uint8_t key,t,id = 1;
    char buf[32];
    float angle[3] = {0};                       /* 初始化角度0° */

    HAL_Init();                                 /* 初始化HAL库 */
    sys_stm32_clock_init(336, 8, 2, 7);         /* 设置时钟,168Mhz */
    delay_init(168);                            /* 延时初始化 */
    usart_init(115200);                         /* 串口初始化为115200 */
    led_init();                                 /* 初始化LED */
    key_init();                                 /* 初始化按键 */
    lcd_init();                                 /* 初始化LCD */
    atim_timx_pwm_chy_init(20000 - 1, 168 - 1); /* 168 000 000 / 168 = 1000 000 10Khz的计数频率，计数5K次为500ms */

    g_point_color = WHITE;
    g_back_color  = BLACK;
    lcd_show_string(10,10,200,16,16,"Servo Test",g_point_color);        /* 显示提示信息 */
    lcd_show_string(10,30,200,16,16,"KEY0:ID + +",g_point_color);
    lcd_show_string(10,50,200,16,16,"KEY1:IAngle +   ",g_point_color);
    lcd_show_string(10,70,200,16,16,"KEY2:Angle -",g_point_color);
    lcd_show_string(10,90,200,16,16,"Servo ID: 1",g_point_color);
    printf("KEY0 选择控制的舵机接口\r\n");
    printf("KEY1 舵机旋转角度+45°\r\n");
    printf("KEY2 舵机旋转角度-45°\r\n");

    while (1)
    {
        if(t % 10 == 1)
        {
            sprintf(buf,"Servo 1: %.1f",angle[0]);
            lcd_show_string(10,110,200,16,16,buf,g_point_color);
            sprintf(buf,"Servo 2: %.1f",angle[1]);
            lcd_show_string(10,130,200,16,16,buf,g_point_color);
            sprintf(buf,"Servo 3: %.1f",angle[2]);
            lcd_show_string(10,150,200,16,16,buf,g_point_color);
        }

        key = key_scan(0);
        if(key == KEY0_PRES)
        {
            id++;
            if(id == 4)
            {
                id = 1;
            }
            sprintf(buf,"Servo ID: %1d",id);        /* 按下KEY0：选择控制哪个舵机，并显示当前ID */
            lcd_show_string(10,90,200,16,16,buf,g_point_color);
            printf("所选舵机接口为%d\r\n",id);
        }
        else if(key == KEY1_PRES)
        {
            angle[id-1] += 45;
            if(angle[id-1] > 180)
            {
                angle[id-1] = 180;
            }
            servo_angle_set(id,angle[id-1]);        /* 控制该ID的舵机，并设置角度值 */
            printf("Servo 1: %.1f\r\n",angle[0]);
            printf("Servo 2: %.1f\r\n",angle[1]);
            printf("Servo 3: %.1f\r\n",angle[2]);
            printf("\r\n");
        }
        else if(key == KEY2_PRES)
        {
            angle[id-1] -= 45;
            if(angle[id-1] < 0)
            {
                angle[id-1] = 0;
            }
            servo_angle_set(id,angle[id-1]);        /* 控制该ID的舵机，并设置角度值 */
            printf("Servo 1: %.1f\r\n",angle[0]);
            printf("Servo 2: %.1f\r\n",angle[1]);
            printf("Servo 3: %.1f\r\n",angle[2]);
            printf("\r\n");
        }

        t++;
        if(t % 20 == 0)
        {
            LED0_TOGGLE();                          /* LED0(红灯) 翻转 */
        }
        delay_ms(10);
    }
}

uint8_t servo_angle_set(uint8_t id,float angle)
{
    uint16_t val;
    switch(id)
    {
        case 1:
            val = angle_to_tim_val(angle);                                          /* 得到角度转换的比较值 */
            if(val != 0)
            {
                __HAL_TIM_SetCompare(&g_atimx_pwm_chy_handle,TIM_CHANNEL_1,val);    /* 设置比较值 */
            }
            break;
        case 2:
            val = angle_to_tim_val(angle);
            if(val != 0)
            {
                __HAL_TIM_SetCompare(&g_atimx_pwm_chy_handle,TIM_CHANNEL_2,val);
            }
            break;
        case 3:
            val = angle_to_tim_val(angle);
            if(val != 0)
            {
                __HAL_TIM_SetCompare(&g_atimx_pwm_chy_handle,TIM_CHANNEL_3,val);
            }
            break;
        default:
            break;
    }
    return 0;
}

uint16_t angle_to_tim_val(float angle)
{
    uint16_t ret;
    if((angle < 0)||(angle > 180))
    {
        ret = 0;
    }
    else
    {

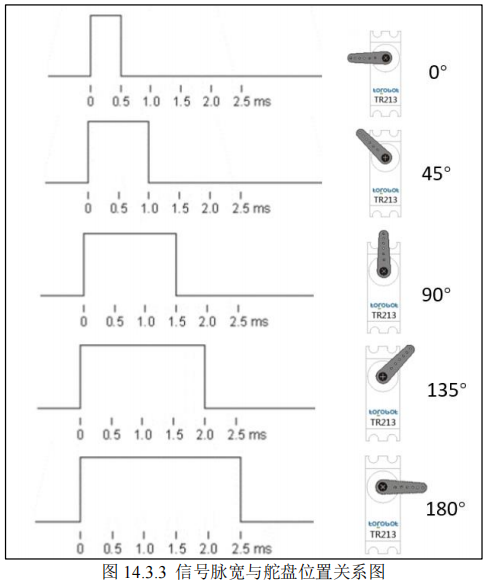

        /* 0° -- 500，45° -- 1000，90° -- 1500，135° -- 2000，180° -- 2500 */
        ret = 1500 + (int)((float)((angle - 90) * 100 / 9));
        if((ret < 500)||(ret > 2500))
        {
            ret = 0;
        }
    }
    return ret;
}

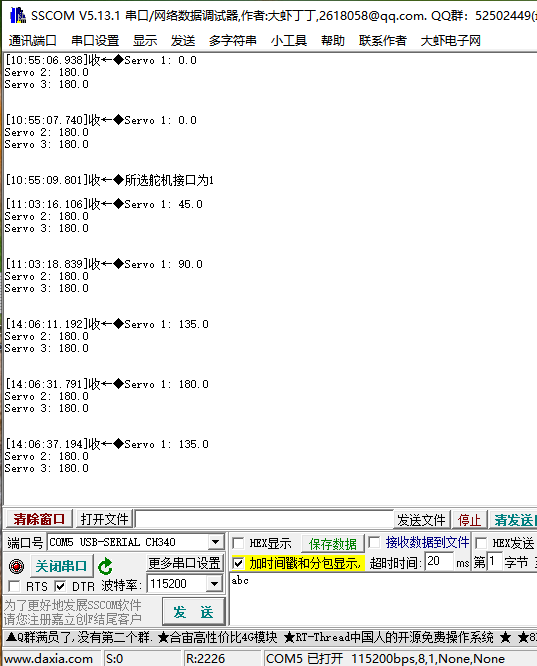

测试结果：
