前言
在鸿蒙LiteOS（以瑞芯微RK2206为例）开发中，Socket网络编程是设备联网通信的核心技能，无论是设备与服务器数据交互、MQTT传输还是UDP广播控制，都离不开标准Socket接口与LWIP轻量级网络协议栈。
本文基于RK2206官方Demo源码，从零讲解Socket基础、阻塞通信特性、UDP协议原理，同时拆解LiteOS网络组件LWIP的底层逻辑，带你彻底掌握嵌入式设备的UDP客户端开发。
本文主要目标：
- 什么是Socket，如何写标准Socket程序
- 什么是阻塞通信，如何从日志观察阻塞
- UDP 协议通信原理与实战
- LiteOS 网络组件从哪里来（LWIP）
一、什么是Socket？标准Socket程序怎么写？
1. Socket 核心概念
Socket（套接字） 是计算机网络中进程间通信的端点 ，可以理解为网络通信的"插座"：两个设备想要通信，必须各自创建一个Socket，通过IP地址+端口号唯一标识，然后基于Socket完成数据的发送与接收。
简单来说：Socket = IP地址 + 端口号，它屏蔽了底层网络协议的复杂细节，为上层应用提供统一的读写接口。
2. 标准Socket程序通用框架
无论Windows、Linux还是嵌入式LiteOS，标准Socket编程流程完全一致 ，分为TCP 和UDP 两种模式，本文重点讲UDP（无连接） 模式。
UDP Socket 标准编程流程（客户端）
1. 创建Socket → socket()
2. 配置服务器地址（IP+端口）
3. 发送数据 → sendto()
4. 接收数据 → recvfrom()
5. 关闭Socket → close()对应本文代码核心实现
c
// 1. 创建UDP Socket（SOCK_DGRAM表示UDP协议）
int fd = socket(AF_INET, SOCK_DGRAM, 0);
// 2. 配置服务器地址
struct sockaddr_in server_addr;
server_addr.sin_family = AF_INET; // 地址族：IPv4
server_addr.sin_addr.s_addr = inet_addr(IP);// 服务器IP
server_addr.sin_port = htons(PORT); // 服务器端口（主机字节序转网络字节序）
// 3. 发送数据
sendto(fd, buf, strlen(buf), 0, (struct sockaddr *)&server_addr, len);
// 4. 接收数据
recvfrom(fd, buf, BUFF_LEN, 0, (struct sockaddr *)&server_addr, &len);
// 5. 关闭Socket
lwip_close(fd);关键函数说明
socket(AF_INET, SOCK_DGRAM, 0)：AF_INET：IPv4协议；SOCK_DGRAM：UDP数据报协议 （TCP对应SOCK_STREAM）；- 返回值：Socket文件描述符（负数表示创建失败）。
htons()：主机字节序转网络字节序（网络传输统一用大端序）。sendto()/recvfrom()：UDP专用收发函数，无需建立连接，直接指定目标地址收发数据。
二、什么是阻塞通信？如何从日志观察阻塞？
1. 阻塞通信定义
阻塞通信 ：当程序调用阻塞函数时，内核会挂起当前线程，直到函数执行完成（收到数据/超时/出错）才会继续执行后续代码。
简单理解：线程会"卡住"等待，不完成不往下走。
本文UDP代码中，recvfrom()就是典型的阻塞函数：
- 当服务器没有发送数据时，线程会停在
recvfrom()这一行，一直等待数据到来； - 只有收到数据、函数返回后，才会执行后续的
LOS_Msleep(1000)。
2. 阻塞通信的特点
- 编程简单，逻辑直观；
- 线程资源占用低（阻塞时内核不调度）；
- 适合简单的同步通信场景（本文UDP客户端）。

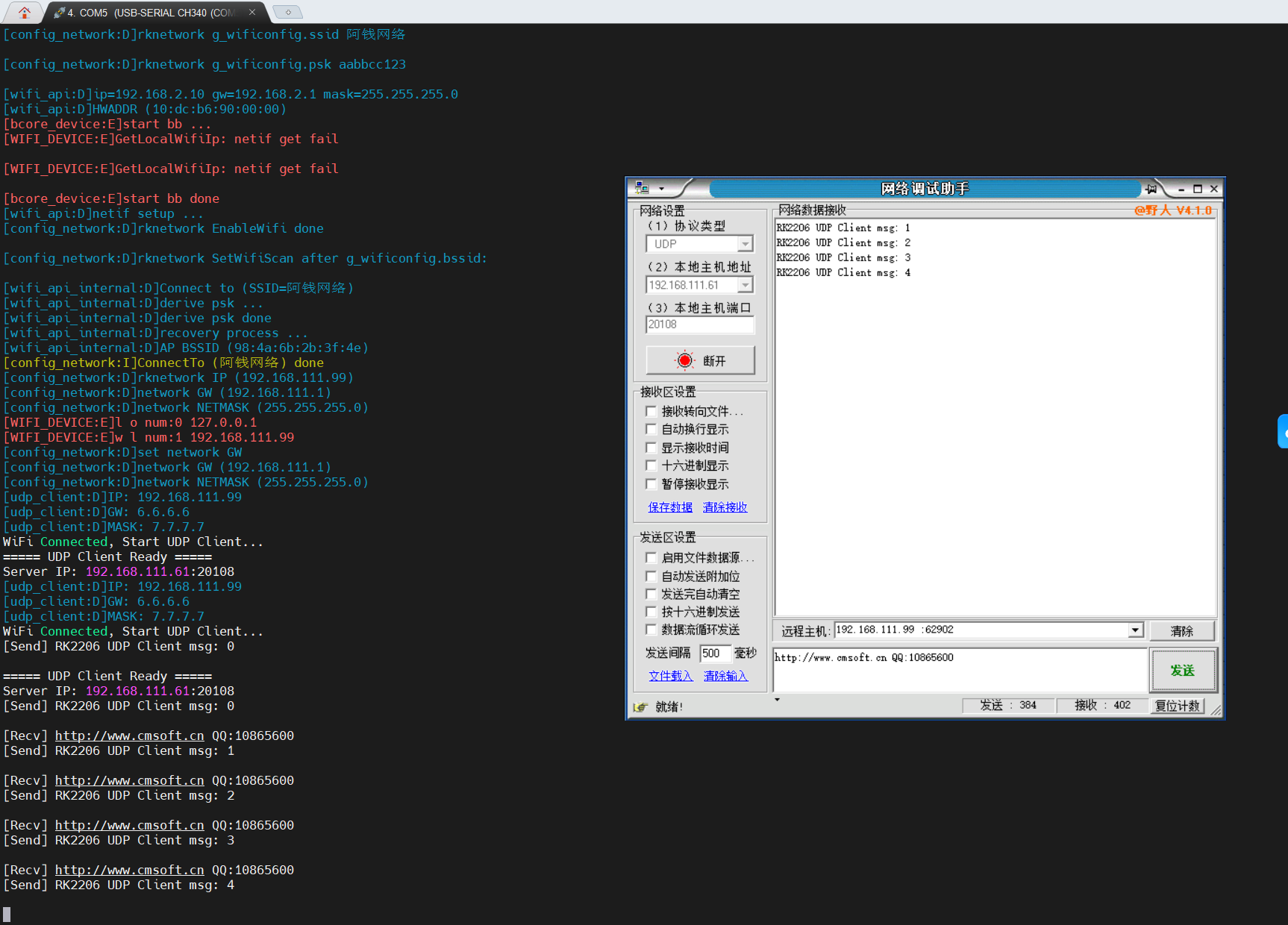

3. 如何从日志观察阻塞？
结合本文代码，通过串口日志可以清晰看到阻塞行为：
# 正常收发日志（无阻塞等待）
[Send] RK2206 UDP Client msg: 1
[Recv] Server reply: hello
[Send] RK2206 UDP Client msg: 2
[Recv] Server reply: hello
# 服务器未回复时（阻塞现象）
[Send] RK2206 UDP Client msg: 3
# 这里会停顿！线程阻塞在recvfrom()，无任何日志输出
# 直到服务器发送数据，才会打印[Recv]观察关键点：
- 发送完数据后，长时间没有接收日志 → 线程阻塞在
recvfrom()； - 一旦服务器回复，立即打印接收日志 → 阻塞解除，线程恢复执行。
扩展：非阻塞通信
如果不想让线程卡住，可以将Socket设置为非阻塞模式：
c
// 获取Socket当前状态
int flags = fcntl(fd, F_GETFL, 0);
// 设置为非阻塞
fcntl(fd, F_SETFL, flags | O_NONBLOCK);非阻塞模式下，recvfrom()无数据时会立即返回-1，不会挂起线程。
三、UDP协议通信原理与实战（基于本文代码）
1. UDP 协议核心原理
UDP（User Datagram Protocol，用户数据报协议） 是无连接、不可靠、轻量级的传输层协议，核心特点：
- 无需建立连接：不像TCP需要三次握手，直接发送数据报；
- 不可靠传输：不保证数据一定到达，不保证顺序；
- 面向数据报：数据按包发送，包与包之间独立；
- 速度快、开销小：适合视频、直播、传感器实时数据传输。
2. UDP 与 TCP 核心区别
| 特性 | UDP | TCP |
|---|---|---|
| 连接性 | 无连接 | 面向连接（三次握手） |
| 可靠性 | 不可靠 | 可靠（重传、确认） |
| 传输效率 | 高 | 低 |
| 适用场景 | 实时通信、广播、组播 | 文件传输、可靠通信 |
3. 本文UDP客户端实战解析
本文代码是标准的LiteOS UDP客户端，完整实现了「WiFi联网→UDP循环收发」功能，核心逻辑拆解：
（1）等待WiFi联网（前置条件）
c
// 循环等待WiFi连接成功+获取到IP地址
while (udp_get_wifi_info(&g_wifiinfo) != 0)
{
LOS_Msleep(1000);
}- 嵌入式设备必须先联网（获取IP），才能进行Socket通信；
GetLinkedInfo()是RK2206 WiFi驱动接口，获取连接状态和IP。
（2）UDP循环收发
c
while (1)
{
// 1. 发送数据到服务器
sprintf(buf, "RK2206 UDP Client msg: %d \r\n", cnt++);
sendto(fd, buf, strlen(buf), 0, (struct sockaddr *)&server_addr, len);
// 2. 阻塞等待服务器回复
count = recvfrom(fd, buf, BUFF_LEN, 0, (struct sockaddr *)&server_addr, &len);
LOS_Msleep(1000);
}- 每秒发送一条自定义消息到指定服务器；
- 阻塞等待服务器回复，收到后打印数据；
- 全程无连接，断电、断网重连后可直接恢复通信。
（3）测试方法
-
修改代码中3个核心参数：
c#define OC_SERVER_IP "192.168.111.61" // 电脑端服务器IP #define SERVER_PORT 20108 // 服务器端口 #define CLIENT_LOCAL_PORT 8888 // 本地端口 -
电脑打开网络调试助手，创建UDP服务器；
-
烧录程序到RK2206，WiFi联网后即可看到双向通信日志。
四、LiteOS网络组件从哪里来？LWIP协议栈全解析
1. 为什么嵌入式要用LWIP？
PC端的网络协议栈庞大复杂，占用大量内存，嵌入式设备（MCU、IoT芯片）资源有限，无法直接使用。
因此嵌入式领域通用LWIP（Light Weight IP） 轻量级网络协议栈：
- 开源、免费、体积小；
- 支持TCP/UDP/IP/ARP等完整网络协议；
- 内存占用极低，适合单片机、IoT设备；
- 鸿蒙LiteOS、FreeRTOS、RT-Thread全部内置LWIP。
2. 本文代码中的LWIP
代码开头的头文件，全部来自LWIP协议栈：
c
#include "lwip/udp.h"
#include "lwip/ip_addr.h"
#include "lwip/priv/tcp_priv.h"
#include "lwip/stats.h"
#include "lwip/inet_chksum.h"我们调用的socket()/sendto()/recvfrom()，本质是LWIP对外封装的标准POSIX接口，底层由LWIP实现网络数据的打包、发送、解析。
3. LWIP在LiteOS中的架构
应用层 → 标准Socket接口（sendto/recvfrom）
↓
LWIP协议栈 → 处理TCP/UDP/IP协议
↓
网卡驱动 → WiFi/以太网硬件驱动
↓
硬件层 → RK2206 WiFi模块4. LiteOS中LWIP的核心作用
- 实现标准Socket API，让开发者像写Linux网络程序一样写嵌入式网络代码；
- 管理网络连接、IP地址、端口、数据缓存；
- 完成数据的封装与解包（IP头、UDP头、校验和）；
- 与底层硬件驱动交互，实现数据的物理收发。
简单说：LWIP就是LiteOS的"网络心脏"，没有它，嵌入式设备无法实现TCP/IP通信。
五、完整代码说明
本文提供的代码是RK2206鸿蒙LiteOS UDP客户端完整可运行代码，仅需修改3个参数即可直接使用：
- 服务器IP；
- 服务器端口；
- 本地端口。
代码特性：
- 开机自动启动（
APP_FEATURE_INIT）； - 自动等待WiFi联网成功；
- 阻塞式UDP循环收发，1秒发送一次；
- 串口打印收发日志，方便调试。
六、总结
- Socket是网络通信的端点，嵌入式UDP Socket遵循「创建→配置地址→收发→关闭」标准流程；
- 阻塞通信是线程等待函数执行完成，通过串口日志可观察到"停顿"现象，编程简单；
- UDP是无连接、轻量级协议，适合实时性要求高的场景，无需建立连接直接收发数据；
- LWIP是LiteOS内置的轻量级网络协议栈，是嵌入式设备联网的核心组件，提供标准Socket接口。
本文基于RK2206实战Demo，从基础到原理全覆盖，适合鸿蒙LiteOS、嵌入式网络编程新手学习，替换IP和端口即可直接用于项目开发。
