STM32+ESP8266 接入机智云平台完整步

写这篇纯为自己记录，之前踩过无数坑，这次把所有关键步骤和必踩坑点列清楚，下次再忘直接看这篇就行。

一、平台准备

1.登录机智云开发者中心（提前注册好账号）

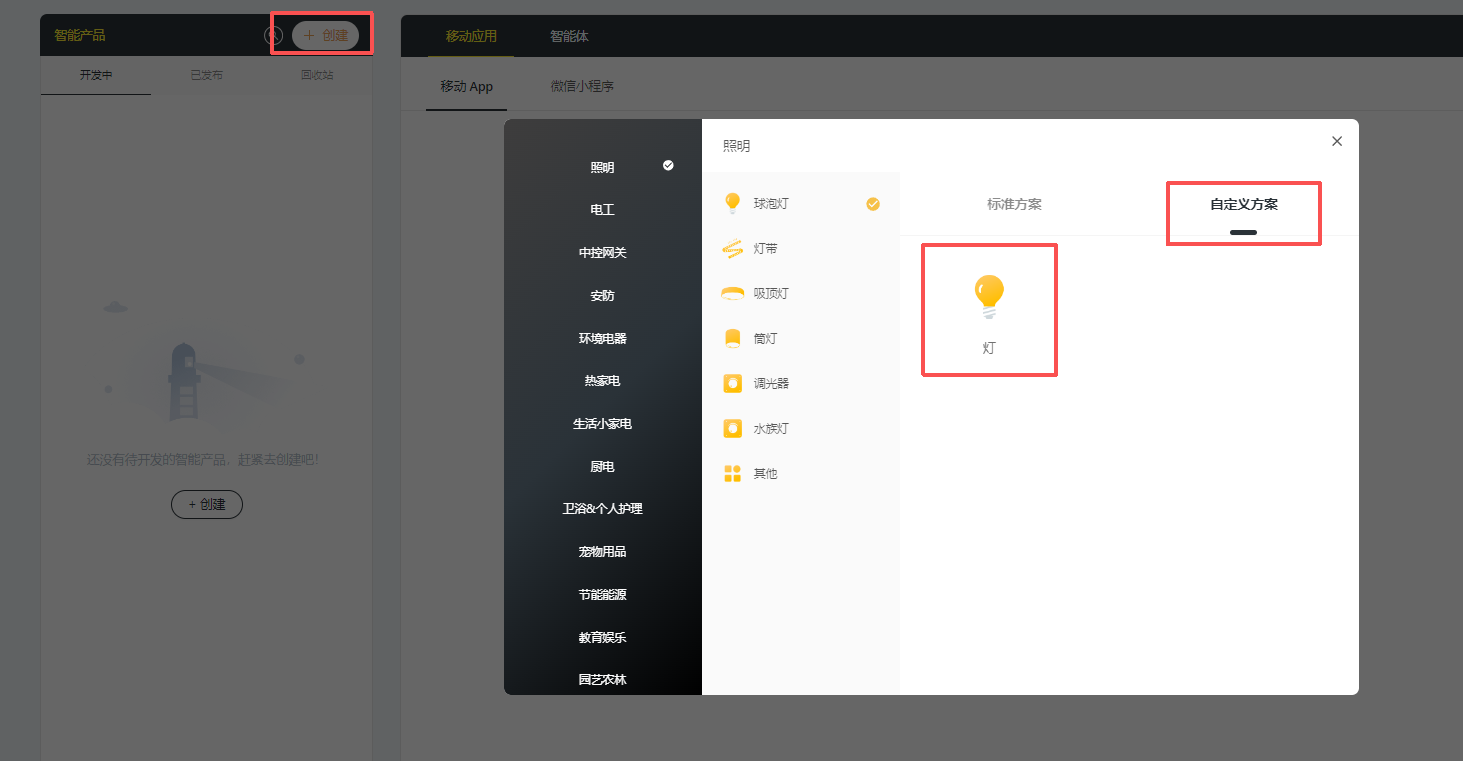

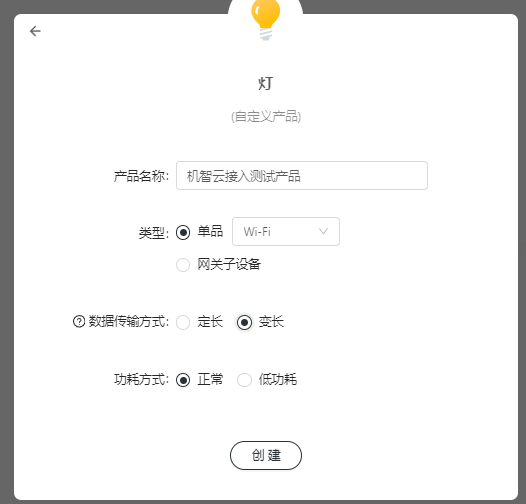

2.智能产品 → + 创建 → 自定义产品

3.填写信息：产品名称随便写，类型选单品 - Wi-Fi ，数据传输方式选变长，功耗正常

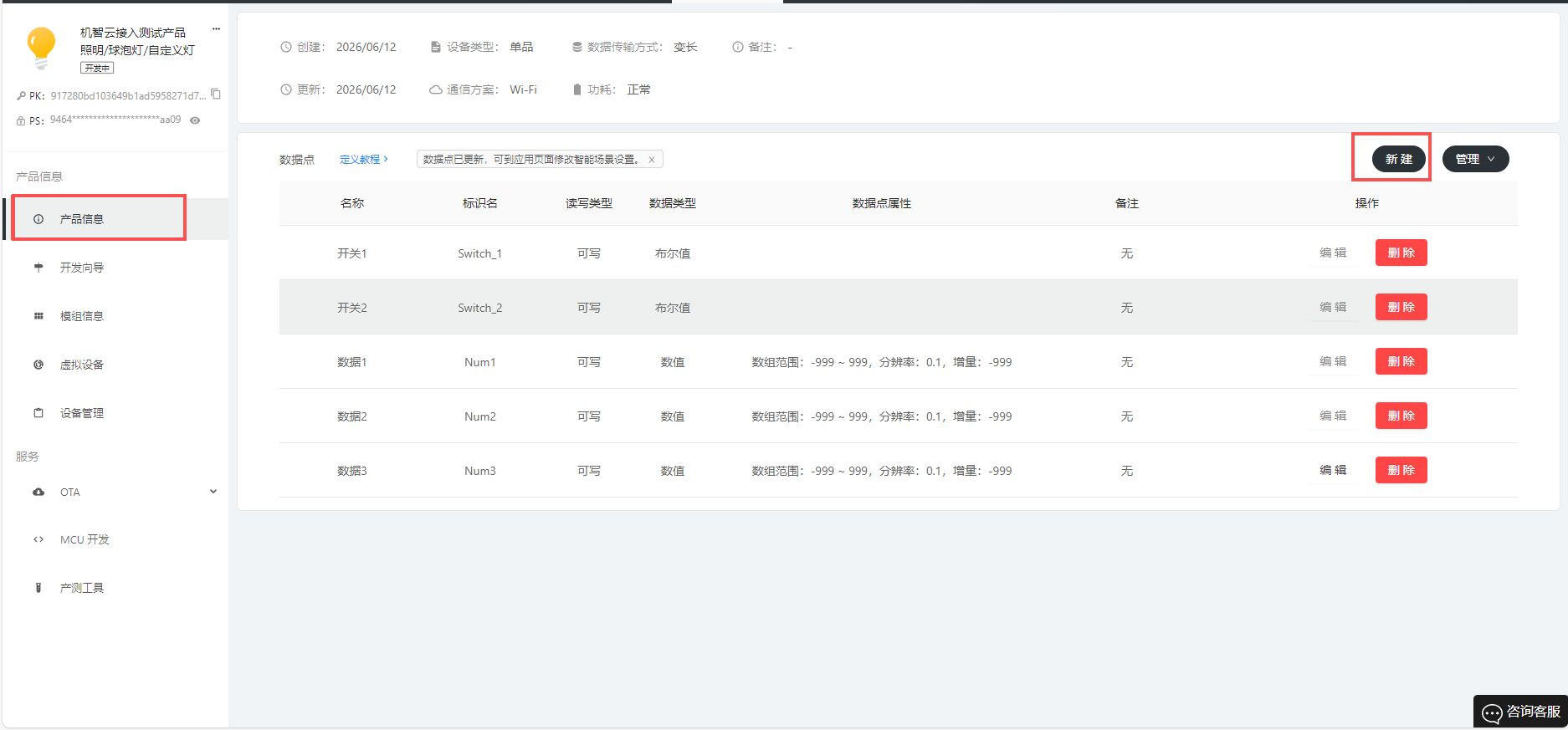

4.进入产品 → 功能定义 → 去编辑 → 添加数据点

读写类型：传感器数据选只读，控制开关选可写数据类型：布尔值（开关）、数值（温度 / 湿度等）

二. 下载必备资源

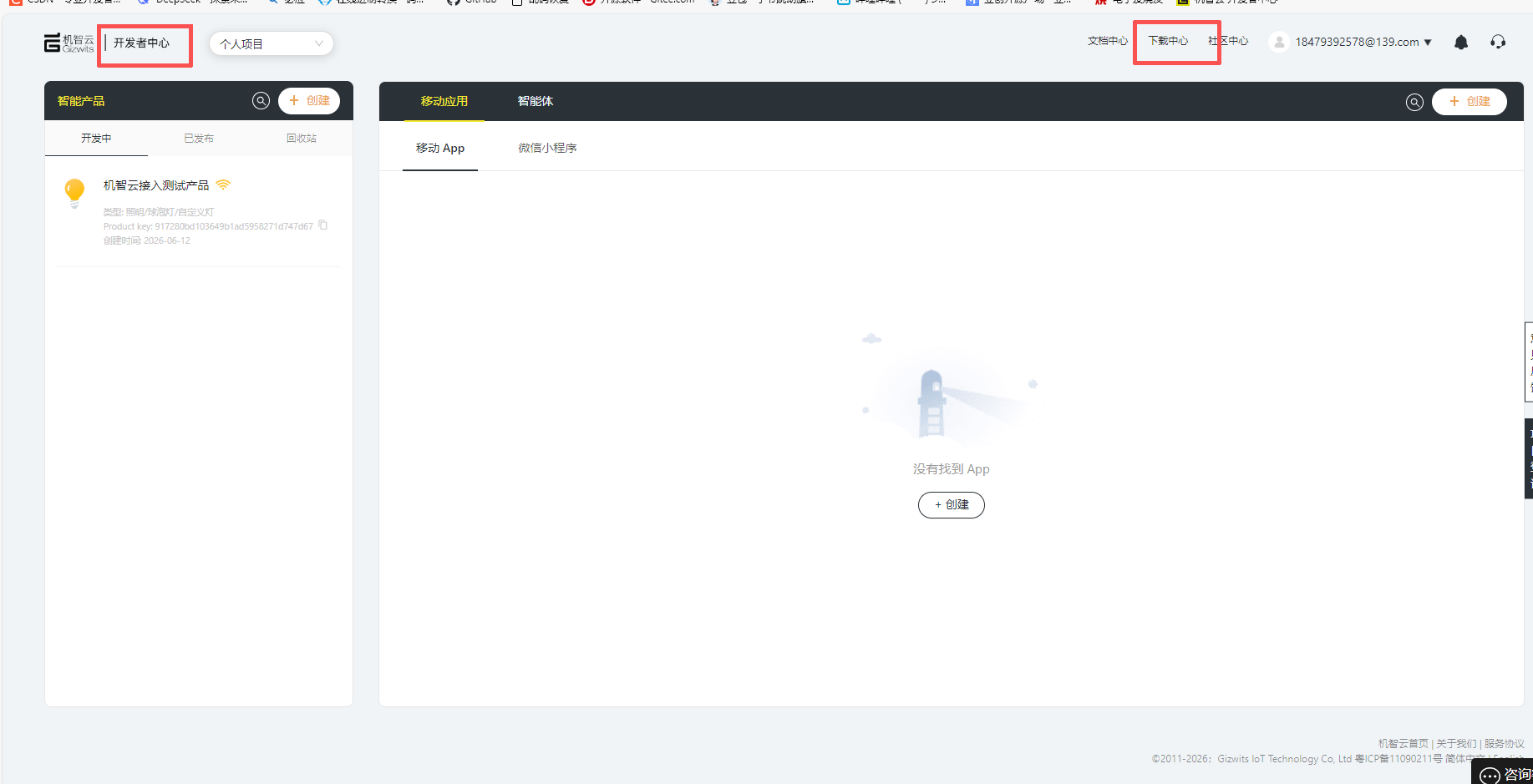

1.下载中心 → 下载机智云产品调试 APP（手机端）

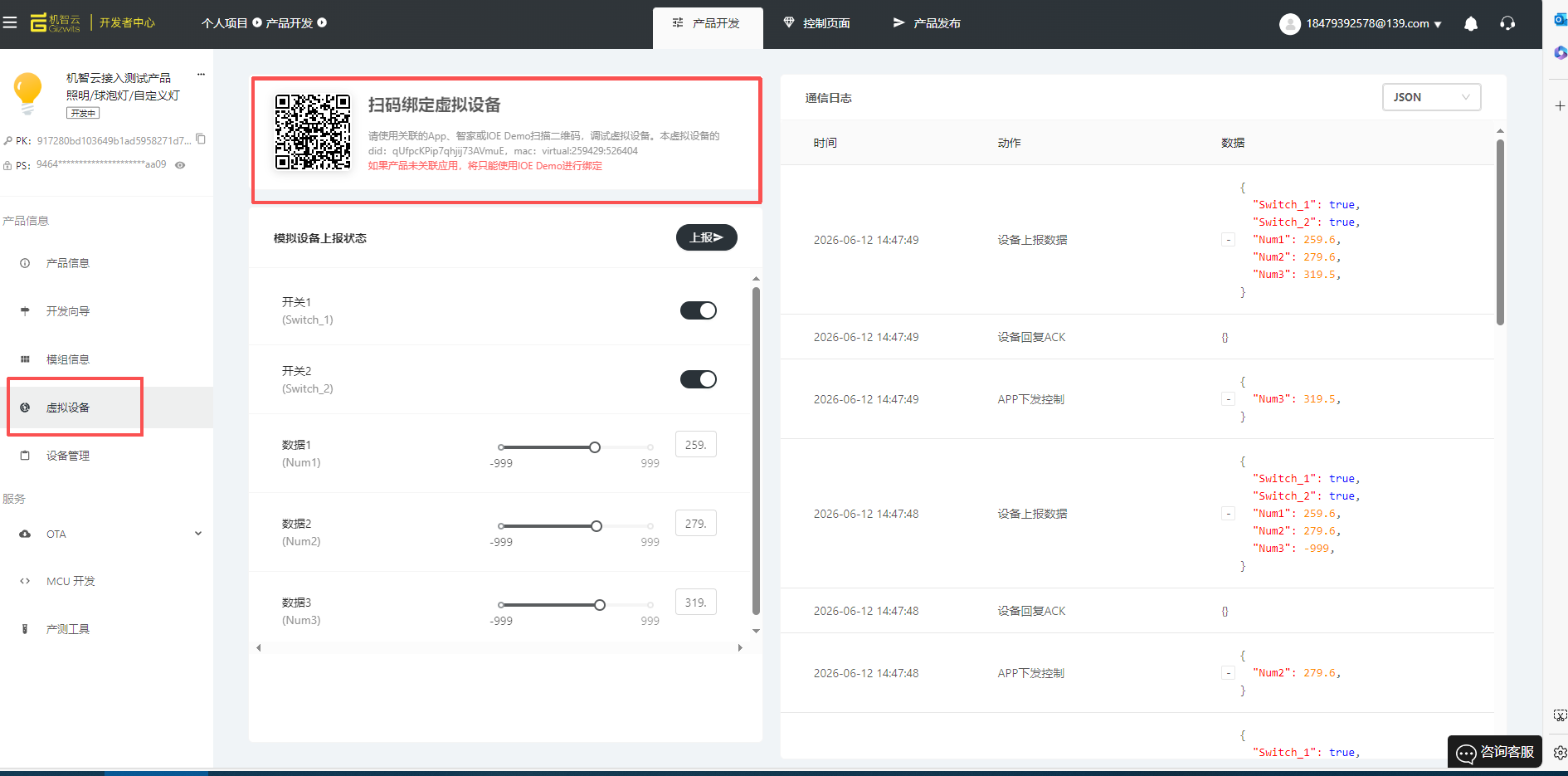

下载完手机APP后通过虚拟设备绑定即可实现简易通信，如图。

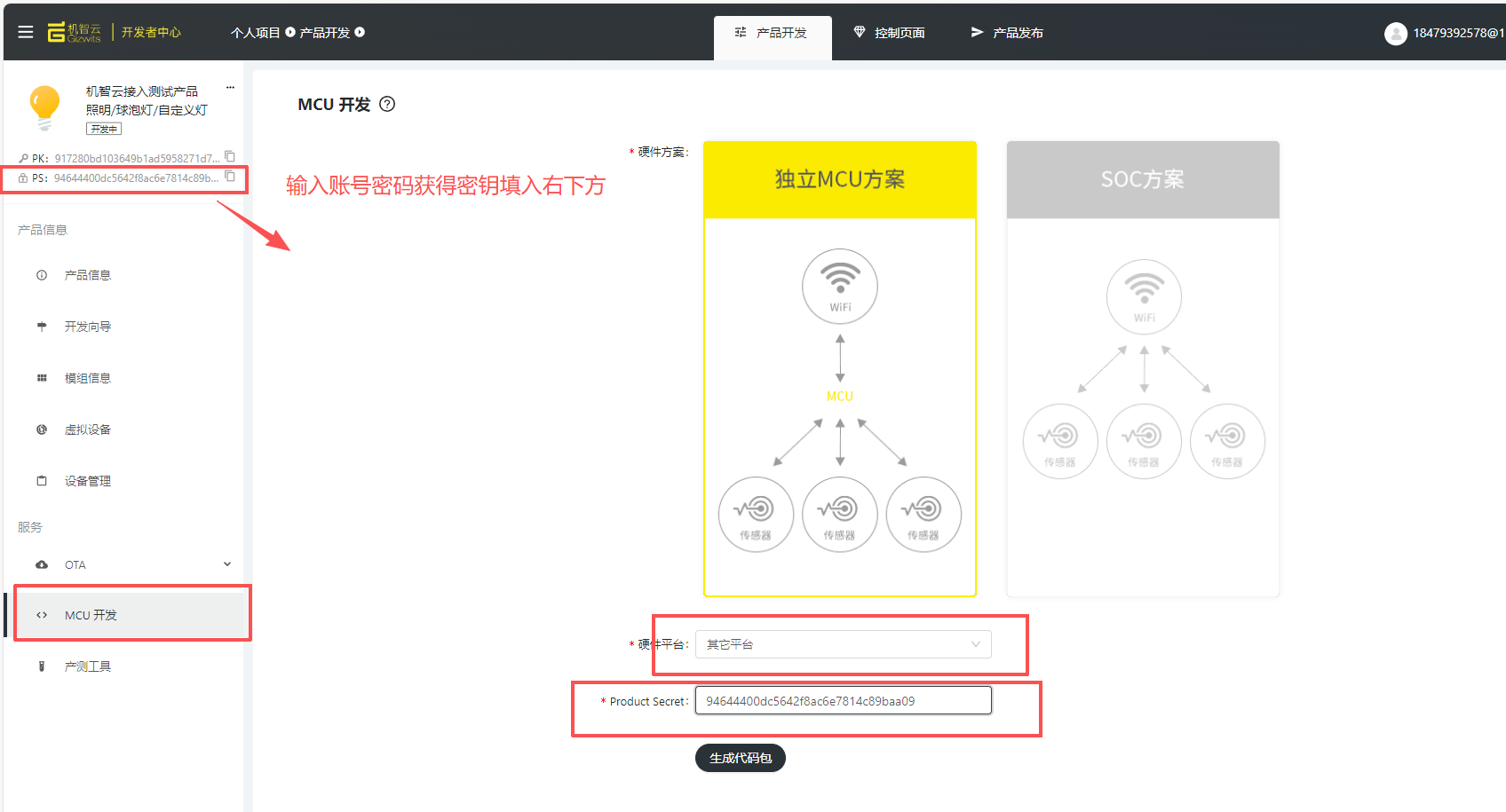

2.产品页面 → MCU 开发 → 选择独立 MCU 方案 → 硬件平台选其他平台 → 下载自动生成的代码包。

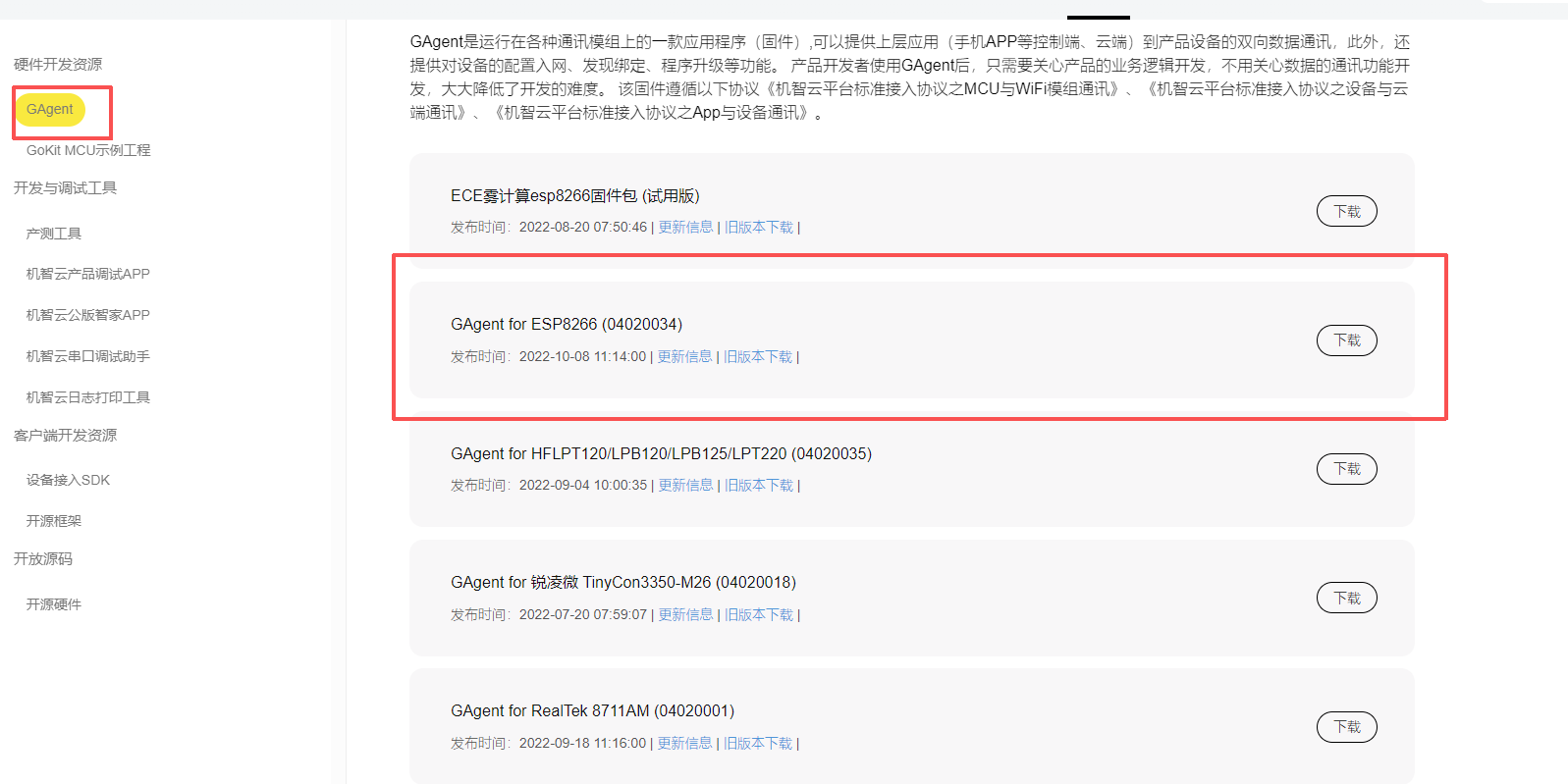

3.下载中心 → GAgent → 下载 GAgent for ESP8266(04020034) 固件（ESP8266 专用）。

ESP8266机智云固件烧录这里不做细讲，有需要可以网上找找教程。

三、代码移植（核心步骤）

1. 导入代码

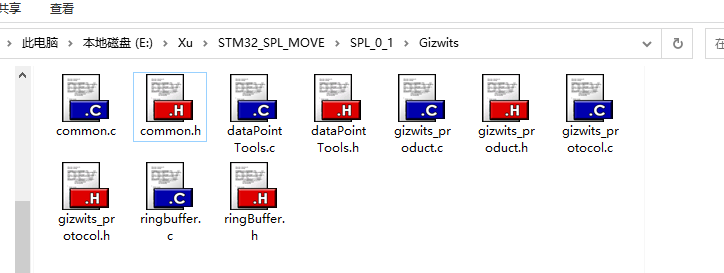

解压自动生成的代码包，复制Gizwits 和Utils 两个文件夹到你的工程目录（在工程目录下新建个Gizwits文件夹），如图所示：

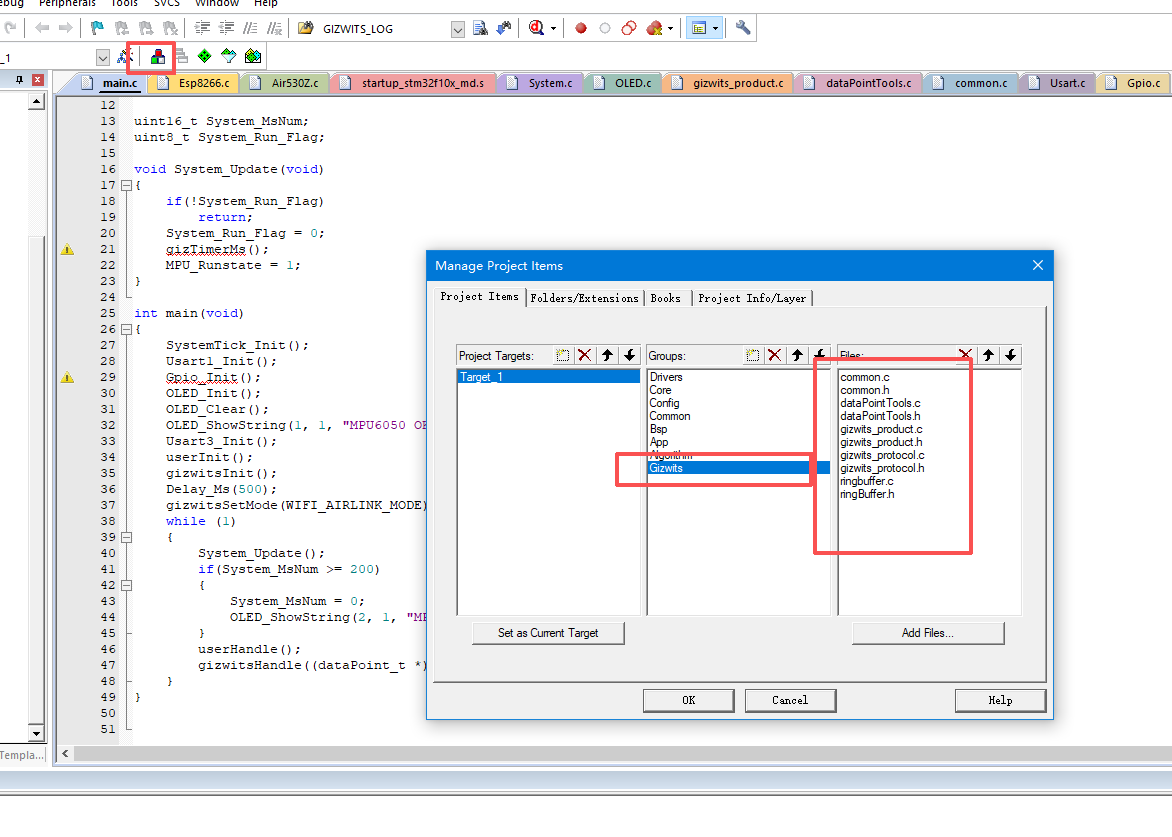

Keil 工程 → Manage Project Items → 添加组：Gizwits
添加Gizwits文件夹里所有文件文件

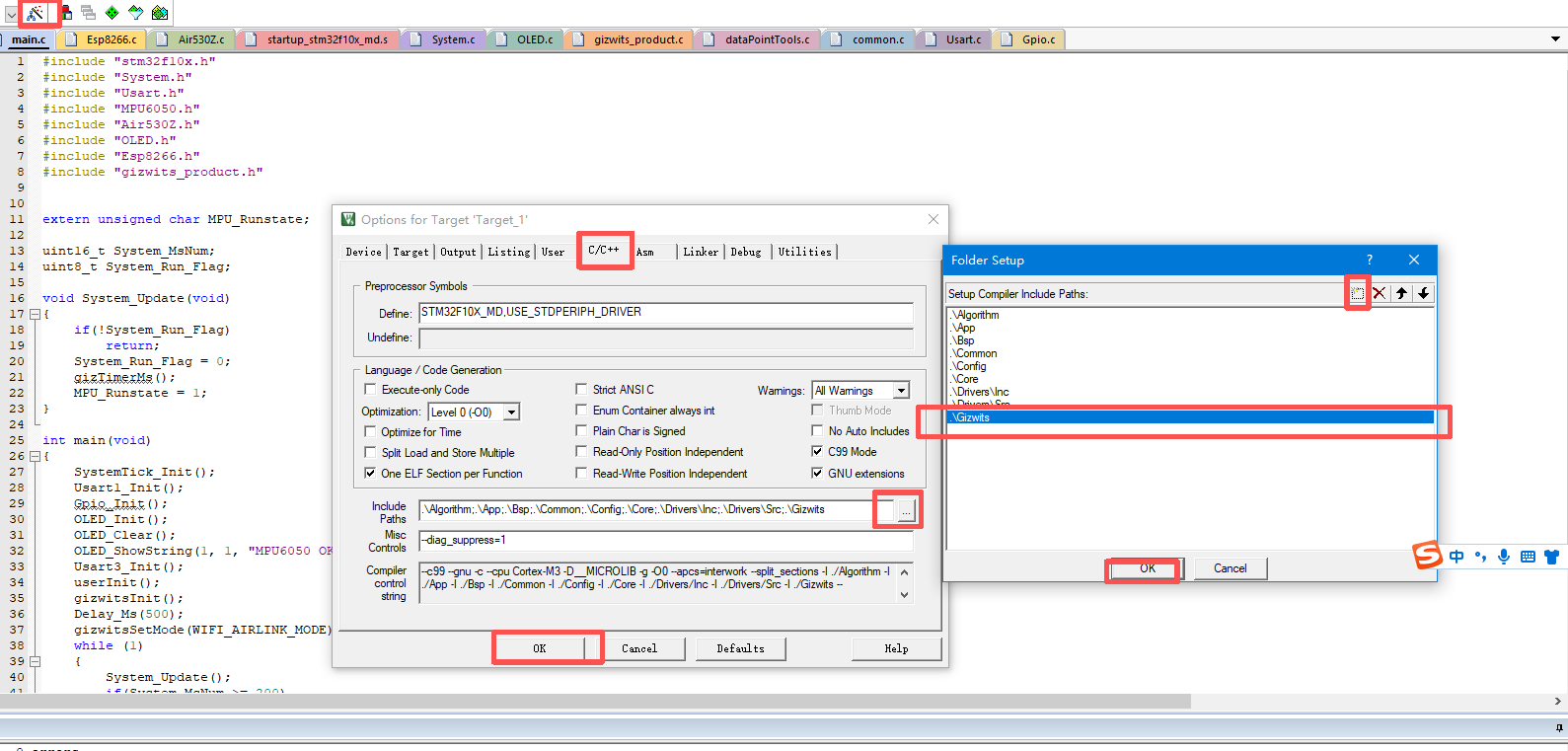

魔法棒 → C/C++ → Include Paths → 添加文件夹的路径：..\Gizwits、..\Utils

2. 关键接口实现（一个都不能少！）

（1）通信串口（和 ESP8266 连接，必须 9600 波特率)及其接收中断修改。

复制代码

// 以USART2为例，必须开启接收中断
void Usart2_Init(void)
{
   RCC_APB1PeriphClockCmd(RCC_APB1Periph_USART2, ENABLE);
    RCC_APB2PeriphClockCmd(RCC_APB2Periph_GPIOA, ENABLE);

    GPIO_InitTypeDef GPIO_InitStructure;
    GPIO_InitStructure.GPIO_Pin = GPIO_Pin_2;
    GPIO_InitStructure.GPIO_Mode = GPIO_Mode_AF_PP;
    GPIO_InitStructure.GPIO_Speed = GPIO_Speed_50MHz;
    GPIO_Init(GPIOA, &GPIO_InitStructure);

    GPIO_InitStructure.GPIO_Pin = GPIO_Pin_3;
    GPIO_InitStructure.GPIO_Mode = GPIO_Mode_IPU;
    GPIO_Init(GPIOA, &GPIO_InitStructure);

    USART_InitTypeDef USART_InitStructure;
    USART_InitStructure.USART_BaudRate = 9600;
    USART_InitStructure.USART_WordLength = USART_WordLength_8b;
    USART_InitStructure.USART_StopBits = USART_StopBits_1;
    USART_InitStructure.USART_Parity = USART_Parity_No;
    USART_InitStructure.USART_HardwareFlowControl = USART_HardwareFlowControl_None;
    USART_InitStructure.USART_Mode = USART_Mode_Rx | USART_Mode_Tx;
    USART_Init(USART2, &USART_InitStructure);

    USART_ITConfig(USART2, USART_IT_RXNE, ENABLE);

    NVIC_PriorityGroupConfig(NVIC_PriorityGroup_2);

    NVIC_InitTypeDef NVIC_InitStructure;
    NVIC_InitStructure.NVIC_IRQChannel = USART2_IRQn;
    NVIC_InitStructure.NVIC_IRQChannelPreemptionPriority = 1;
    NVIC_InitStructure.NVIC_IRQChannelSubPriority = 0;
    NVIC_InitStructure.NVIC_IRQChannelCmd = ENABLE;
    NVIC_Init(&NVIC_InitStructure);

    USART_Cmd(USART2, ENABLE);

}
// 接收中断：必须把数据写入机智云的环形缓冲区
void USART2_IRQHandler(void)
{
    if(USART_GetITStatus(USART2, USART_IT_RXNE))
    {
        uint8_t data = USART_ReceiveData(USART2);
        gizPutData(&data, 1); // 这行是核心！
        USART_ClearITPendingBit(USART2, USART_IT_RXNE);
    }
}

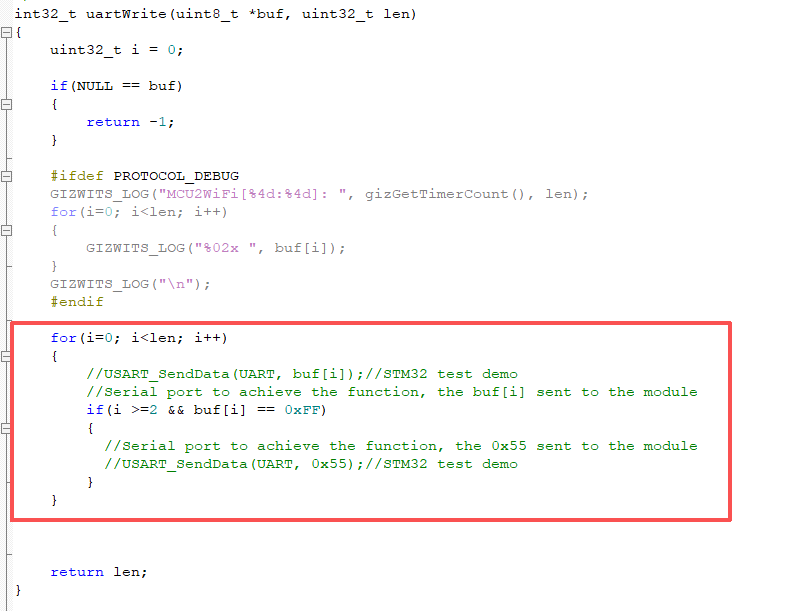

（2）uartWrite () 函数（在`gizwits_product.c`中实现）

将函数内的for循环替换为如下代码（以USART2为例，按需自行更改）

复制代码

    for(i=0; i<len; i++)
    {
        USART_SendData(USART2, buf[i]);//STM32 test demo
		while (USART_GetFlagStatus(USART2, USART_FLAG_TC) == RESET);
        //Serial port to achieve the function, the buf[i] sent to the module
        if(i >=2 && buf[i] == 0xFF)
        {
              //Serial port to achieve the function, the 0x55 sent to the module
              USART_SendData(USART2, 0x55);//STM32 test demo
			  while (USART_GetFlagStatus(USART2, USART_FLAG_TC) == RESET);
        }
    }

需要包含一下#include "stm32f10x.h"头文件，否则会标红报错。

（3）1ms 定时器（协议时基，必须精确）

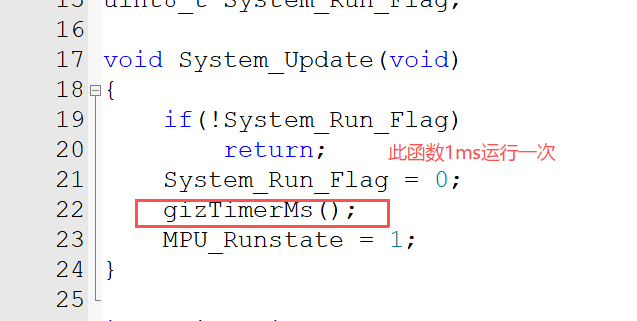

由于我用的是系统滴答定时器，所以我的代码如下图：（只需要在1ms中断调用gizTimerMs()函数就可以了，使用的时候也要注意包含头文件#include "gizwits_product.h"。

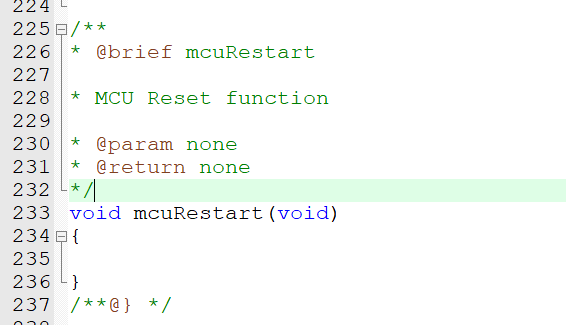

（4）mcuRestart () 函数（在`gizwits_product.c`中实现）

将图中函数内容改为：

复制代码

void mcuRestart(void)
{
    __set_FAULTMASK(1);
    NVIC_SystemReset();
}

（5）printf 重定向（容易踩坑导致卡死）

复制代码

// 方法1（推荐）：直接关闭机智云日志，一劳永逸
// 打开gizwits_config.h，把这个宏改成0
#define GIZWITS_LOG_ENABLE 0

// 方法2：正确重定向printf到你初始化过的串口
int fputc(int ch, FILE *f)
{
    // 这里用你实际初始化的串口！比如USART3
    while(USART_GetFlagStatus(USART3, USART_FLAG_TXE) == RESET);
    if(ch == '\n')
    {
        USART_SendData(USART3, '\r');
        while(USART_GetFlagStatus(USART3, USART_FLAG_TXE) == RESET);
    }
    USART_SendData(USART3, (uint8_t)ch);
    return ch;
}

四、初始化与主循环

初始化顺序（不能乱！）

void Gizwits_Init(void)
{
Usart1_Init();//调试串口
Usart2_Init();//通信串口
userInit();//赋变量初始值
gizwitsInit();//机智云连接初始化
Delay_Ms(500);//延时稳定
gizwitsSetMode(WIFI_AIRLINK_MODE);//设置配网模式手机广播配网
}

主循环

int main(void)
{
SystemInit();
// 你的其他初始化：OLED、传感器等
Gizwits_Init();

复制代码

 while(1)
 {
     gizwitsHandle(&currentDataPoint); // 必须一直调用！
     userHandle();                     // 数据上报
     // 其他业务逻辑
     // ❌ 不要在这里加超过100ms的延时！
 }

}业务逻辑

五、数据上下发

在userHandle()函数中给currentDataPoint赋值：

复制代码

void userHandle(void)
{
    // 读取传感器数据
    float temp = DHT11_Read_Temp();
    float humi = DHT11_Read_Humi();

    // 赋值给对应的数据点
    currentDataPoint.valueTemp = (int32_t)temp;
    currentDataPoint.valueHumi = (int32_t)humi;
}

2. 命令接收（下行）

在gizwitsEventProcess()函数中处理 APP 下发的命令：

复制代码

int8_t gizwitsEventProcess(eventInfo_t *info, uint8_t *gizdata, uint32_t len)
{
    dataPoint_t *dataPointPtr = (dataPoint_t *)gizdata;

    for(uint8_t i=0; i<info->num; i++)
    {
        switch(info->event[i])
        {
            case EVENT_Led1: // 对应你创建的数据点标识名
                currentDataPoint.valueLed1 = dataPointPtr->valueLed1;
                if(currentDataPoint.valueLed1 == 1)
                {
                    LED1_ON(); // 你的控制代码
                }
                else
                {
                    LED1_OFF();
                }
                break;
            // 其他数据点同理
        }
    }
    return 0;
}

六、常见问题快速排查

1.gizwitsInit () 运行就崩溃：99% 是 printf 重定向到了未初始化的串口，直接关闭GIZWITS_LOG_ENABLE。

2.ESP8266 通信失败：检查串口波特率是不是 9600，接线是否正确，固件是不是 GAgent。

3.APP 搜不到设备：ESP8266 有没有进入配网模式，手机有没有连 2.4G WiFi（不支持 5G）。

4.数据点不更新：主循环有没有一直调用gizwitsHandle()，userHandle()里有没有正确赋值。

5.配网成功但控制没反应：检查gizwitsEventProcess()里的事件名和数据点标识名是否一致。

七、配网操作

1.手机连接 2.4G WiFi。

2.打开机智云调试 APP → 添加设备 → 一键配网 → 输入 WiFi 密码 →乐鑫→设备端断电→我已完成上述操作→设备点上电→等待配网完成。
