多档位可调延时开机芯片 EH3209-BAEB，小家电、3C 数码、安防设备量产理想方案
在锂电小家电、智能穿戴、3C 配件以及小型安防设备的研发生产中，上电误触发、瞬间浪涌冲击、开机时序紊乱是很多工程师和生产厂家经常遇到的难题。选用传统 RC 延时电路，精度差、稳定性弱，还会增加外围元器件成本；使用单片机实现简单延时功能，又会造成功能冗余、采购与开发成本偏高。今天为大家详细介绍EH3209-BAEB 延时开机芯片，这款国产专用延时开关芯片采用 SOP-8 通用封装，延时档位灵活可选、功耗控制优秀、工作稳定可靠，可完美替代传统延时方案与高价单片机，广泛适配锂电池供电的小家电、3C 数码、安防类产品，是业内高性价比的量产选择。
这款芯片主打上电延时开机核心功能，适配行业主流 DC3.7V 锂电池供电，同时兼容 2.2V-5.0V 超宽工作电压，市面上绝大多数低压锂电设备都能直接匹配，无需额外改动供电电路。芯片上电后即刻输出固定电平信号，PIN5 引脚 OUT1 输出低电平，PIN6 引脚 OUT2 输出高电平，持续 1 秒后两路电平同步翻转，OUT1 转为高电平、OUT2 转为低电平，随后自动进入低功耗状态。如果需要重新触发延时逻辑，仅需断电后再次上电即可，整体工作逻辑简洁清晰，时序输出精准，不会出现电平跳变、延时错乱等问题，能有效规范设备开机流程，避免上电瞬间误启动。
延时时长可自由配置是它一大实用亮点。芯片依靠 OPT1、OPT2、OPT3 三个引脚组合设定延时时长，引脚悬空代表 1、接地代表 0，通过不同组合可切换 1S、2S、3S、4S、5S、8S、10S、15S 共八档延时，覆盖行业绝大多数上电延时场景。不管是小家电开机缓冲、3C 配件指示灯延时熄灭，还是安防设备上电自检预热，都能按需搭配对应档位。全程无需编程、不用复杂调试，一线生产人员简单操作即可完成设置，大幅降低新品研发与批量调试难度，一款芯片就能适配多款不同延时需求的产品，有效减少企业芯片备货种类，压缩库存成本。
功耗表现是锂电产品的核心考量点，EH3209-BAEB 在功耗设计上十分亮眼。芯片正常工作电流为 5mA，运行状态功耗合理；延时结束进入待机后，静态电流低至 10uA，待机功耗几乎可以忽略不计。即便产品长期仓储、静置存放，也不会出现亏电、无法开机的情况，有效降低售后退货率，提升终端用户使用体验。同时芯片高低电平输出驱动电流均达到 15mA，驱动能力充足，可直接带动 LED 指示灯、小型开关模块与信号电路，无需额外增加驱动元件，简化 PCB 布局，让产品结构更紧凑。
为适配复杂使用环境，芯片配备完善的防护与温区参数。其过 VDD、过 GND 极限电流均为 50mA，可有效抵御上电浪涌电流，保护主板、电池等核心元器件不被击穿损坏，提升设备整体耐用性。工作温度范围为 - 40℃~+85℃，储存温度可达 - 125℃~+85℃，无论是北方低温环境、夏季高温车间生产，还是长途物流运输、长期仓储，芯片性能都能保持稳定，无惧温差影响，全国各区域乃至外贸出货都能轻松适配。
硬件封装采用行业通用 SOP-8 封装，体积小巧、焊接便捷，工厂现有贴片生产线无需改造、不用重新开模，老旧产品可直接替换升级，新品也能快速落地量产。作为源头芯片厂商，深圳市丽晶微电子深耕延时开关芯片领域多年，EH3209-BAEB 经过大量市场实测与迭代优化，品质稳定、现货充足、交期有保障，同时配备专业技术团队提供全程技术支持。
综合来看，EH3209-BAEB 兼具多档位延时、低功耗、强驱动、宽温稳定、易量产等多重优势，完美适配手持小家电、智能穿戴配件、充电宝、小型安防报警器等产品，是替代传统延时电路、缩减研发成本、提升产品品质的优质国产芯片方案，值得各大生产企业批量选用。

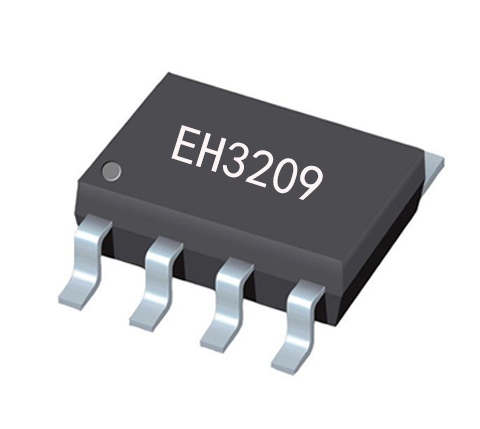

EH3209-BAEB延时开机芯片
- 功能说明
供电方式：DC3.7V 锂电池。上电延时开机，两路电平信号同步输出（可二选一）。上电OUT1(PIN5)输出低电平，OUT2(PIN6)输出高电平。
电平信号输出1秒后电平翻转OUT1输出高电平，OUT2输出低电平，（进入低功耗），想要再次计时需断电重新上电。延时时间可选。
延时时间由OPT1/OPT2/OPT3决定（悬空为1，接地为0）
|------------|----|----|----|----|----|----|-----|-----|
| OPT1(PIN2) | 1 | 0 | 1 | 0 | 1 | 0 | 1 | 0 |
| OPT2(PIN3) | 1 | 1 | 0 | 0 | 1 | 1 | 0 | 0 |
| OPT3(PIN7) | 1 | 1 | 1 | 1 | 0 | 0 | 0 | 0 |
| 延时时间(S) | 1S | 2S | 3S | 4S | 5S | 8S | 10S | 15S |
- 极限参数
|-----------------------------------------------------------------------------|
| Supply voltage (Vdd)........................- 0.3V ~ 6.0V |
| Input in voltage (Vin)........................... Vss -- 0.2V ~ Vdd + 0.2V |
| Operating ambient temperature (Topr) .........-40℃ ~ + 85℃ |
| Storage ambient temperature (Tstor) ............--40℃ ~ + 125℃ |
- 电气参数（VDD=5.0V TA =25 ℃）
工作电压：2.2V-5.0V；
工作电流：5mA；
静态电流：10uA；
驱动电流低电平输出：15mA；
驱动电流高电平输出：15mA；
过VDD极限电流：50mA；
过GND极限电流：50mA；
工作温度：-40摄氏度-+85摄氏度；
储存温度：-125摄氏度-+85摄氏度；

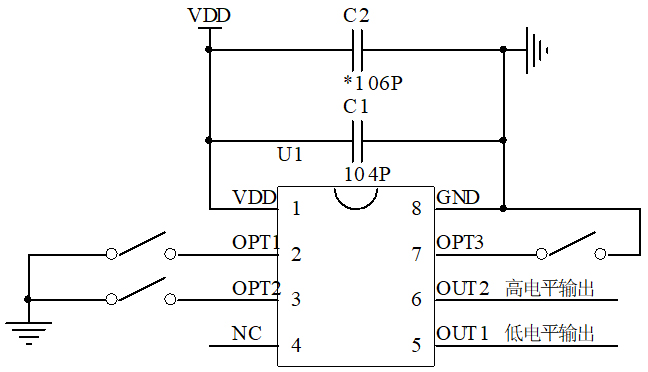

- 电路图参考

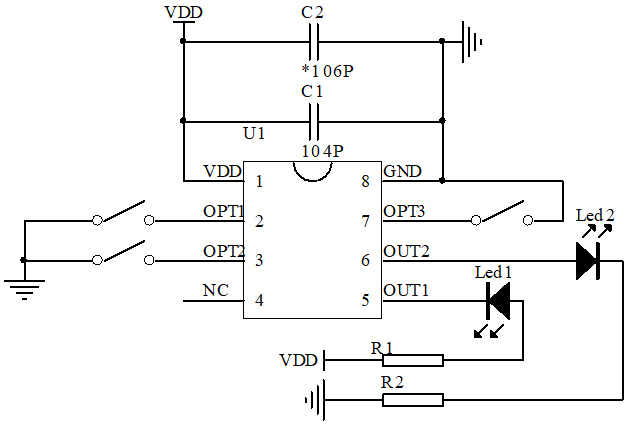

主控推LED应用图参考
*C2电容可根据电源实际需要调整或省略

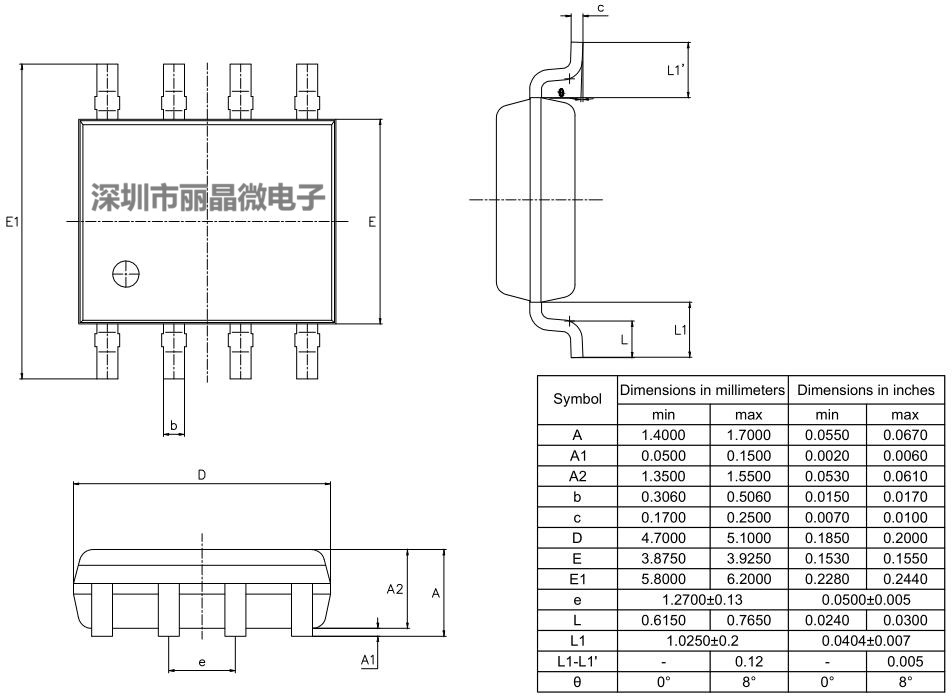

- 封装尺寸图 （SOP-8）
- 版本说明
|--------------------|----------|--------|
| 版本 | 日期 | 描述 |
| EH3209-BAEB上电延时V11 | 2023/2/9 | V01 |
| | | |
