不想频繁改 PLC？用 DeviceXPlorer Lua 脚本把产线业务逻辑放到 OPC Server 层

不想频繁改 PLC？用 DeviceXPlorer Lua 脚本把产线业务逻辑放到 OPC Server 层

说明：本文中的食品饮料产线场景、Lua 代码片段和业务效果描述，属于基于 DeviceXPlorer 脚本能力的应用示例与场景化说明；具体脚本 API、授权范围、版本差异和部署效果，请以官方文档、实际版本和项目测试结果为准。

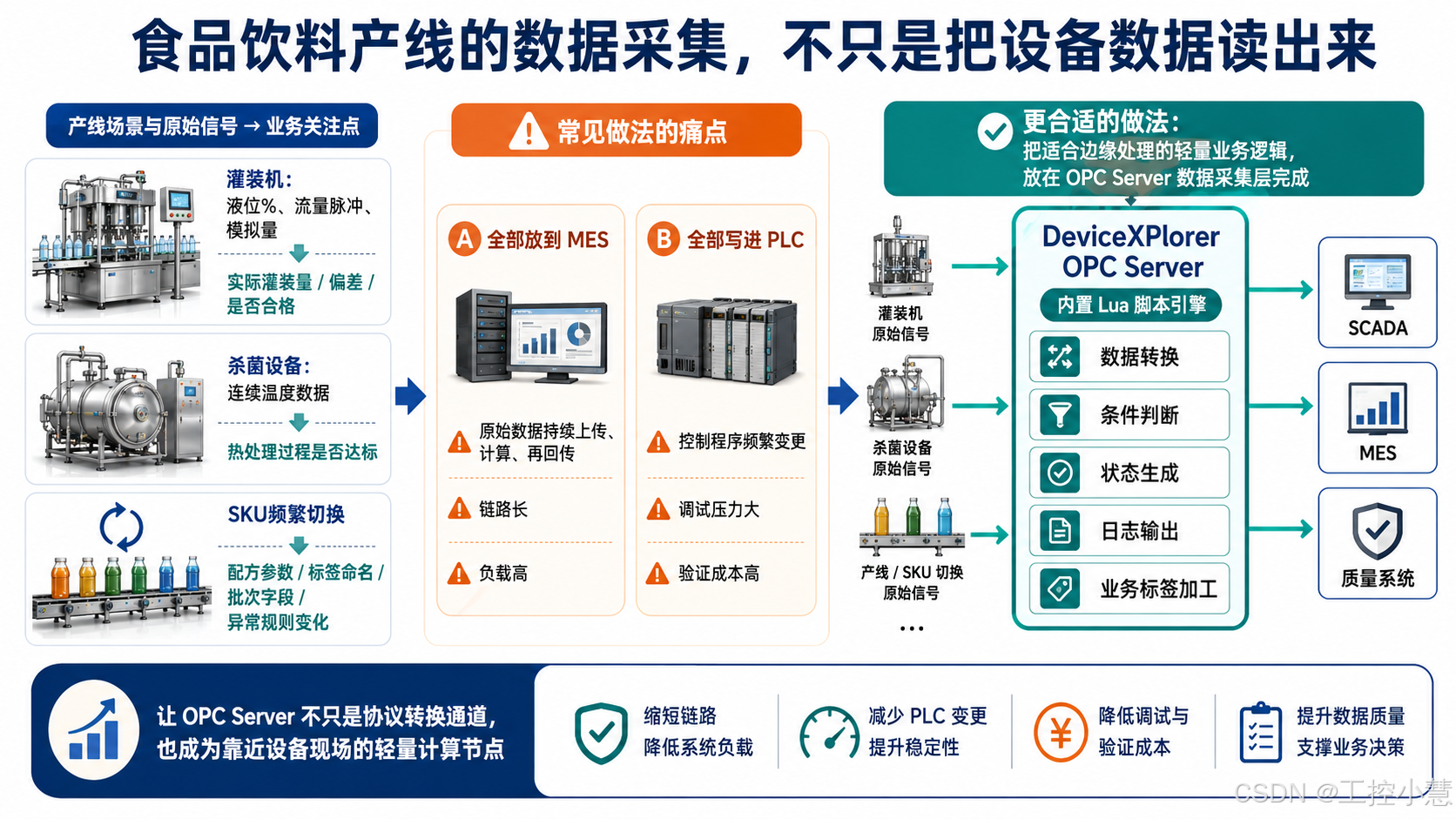

在食品饮料产线里，数据采集往往不只是"把设备数据读出来"这么简单。

灌装机上传的可能是液位百分比、流量脉冲或模拟量信号，但生产管理真正关心的是实际灌装量、偏差范围和是否合格；杀菌设备持续输出温度数据，但质量系统更关心热处理过程是否达到工艺要求；同一条产线频繁切换 SKU 时，配方参数、标签命名、批次字段和异常判断规则也要跟着变化。

如果这些逻辑全部放到 MES 里处理，原始数据需要持续上传、计算、再回传，链路长、负载高；如果全部写进 PLC，又会让控制程序频繁变更，增加调试和验证压力。

更合适的做法是：把适合边缘处理的轻量业务逻辑，放在 OPC Server 数据采集层完成。

DeviceXPlorer OPC Server 内置 Lua 脚本引擎，可以在 Server 内部完成数据转换、条件判断、状态生成、日志输出和业务标签加工。它让 OPC Server 不只是"协议转换通道"，也可以成为靠近设备现场的轻量计算节点。

一、为什么食品饮料产线需要在采集层做计算？

食品饮料行业典型特点是：SKU 多、切换频繁、追溯要求高。

同一条产线上午生产 250ml 果汁，下午切换为 500ml 碳酸水，晚上可能运行 1L 植物蛋白饮料。每次 SKU 切换，不只是机械参数变化，数据采集逻辑也会变化，例如：

• 不同瓶型对应不同灌装量换算系数；
• 不同产品对应不同杀菌温度曲线；
• 不同客户可能要求不同批次追溯码格式；
• 不同工艺阶段对应不同异常判断阈值。

这些逻辑如果全部交给 PLC，会让控制程序越来越复杂；如果全部交给 MES，又会让 MES 承担大量原始数据处理工作。

OPC Server 层的 Lua 脚本适合处理这类"靠近设备、但又带有业务含义"的轻量逻辑。

---

二、典型架构：PLC 原始数据 → Lua 处理 → OPC UA 输出

可以把 DeviceXPlorer 理解为现场数据进入上层系统前的一道"轻量计算层"。

PLC / 设备原始数据
        ↓
DeviceXPlorer 数据采集引擎
        ↓
Lua 脚本处理
        ↓
生成业务化标签
        ↓
OPC UA / OPC DA 输出给 SCADA、MES、质量系统

DeviceXPlorer 官方产品页介绍，其支持 OPC UA、OPC DA、OPC AE，能够连接多厂商协议和多类型设备，并可位于设备与 SCADA、MES、分析系统、云系统之间，作为统一的数据连接层使用。

例如，PLC 提供的是 LevelPercent、FlowPulse、Temperature 这类原始标签，而 Lua 脚本可以生成：

ActualFillVolume
SterilizationScore
CIPQualified
BatchTraceCode
QualityAlarmFlag

上层系统读取的就不再是一堆原始变量，而是更接近业务语义的数据标签。

---

三、代码示例 1：不同 SKU 的灌装量换算

下面示例展示如何根据当前 SKU 选择不同换算系数，将液位百分比换算成实际灌装量。

注意 ：示例中的 readTag()、writeTag() 为演示用伪接口名，并非官方 API 原文。实际项目中请以 DeviceXPlorer 官方脚本文档和当前版本提供的脚本接口为准。

-- SKU 参数表
local skuConfig = {
    ["JUICE_250"] = {
        bottleVolume = 250,
        correction = 0.98
    },
    ["SODA_500"] = {
        bottleVolume = 500,
        correction = 1.02
    },
    ["MILK_1000"] = {
        bottleVolume = 1000,
        correction = 1.00
    }
}

-- 读取当前 SKU 和液位百分比
local currentSku = readTag("Line1.CurrentSKU")
local levelPercent = readTag("Line1.Filler.LevelPercent")

local config = skuConfig[currentSku]

if config ~= nil then
    local actualVolume = config.bottleVolume * levelPercent / 100 * config.correction
    writeTag("Line1.Filler.ActualVolume", actualVolume)
else
    writeTag("Line1.Filler.ScriptError", "Unknown SKU: " .. tostring(currentSku))
end

这个逻辑如果放在 MES 中，MES 需要先拿到原始液位数据，再根据 SKU 做换算；如果放在 PLC 中，每次新增 SKU 都可能涉及控制程序修改。放在 OPC Server 层后，常见参数调整可以通过脚本或参数表完成，更适合多 SKU 高频切换场景。

---

四、代码示例 2：质量异常标记

食品饮料产线里，很多异常不是"瞬时超限"就立刻报警，而是要满足"超过阈值并持续一段时间"。

例如，灌装量低于标准值超过 5 秒，才标记为异常。

local targetVolume = readTag("Line1.Filler.TargetVolume")
local actualVolume = readTag("Line1.Filler.ActualVolume")
local tolerance = 5

-- 允许误差范围
local lowerLimit = targetVolume - tolerance
local upperLimit = targetVolume + tolerance

if actualVolume < lowerLimit or actualVolume > upperLimit then
    writeTag("Line1.Filler.VolumeStatus", "OUT_OF_RANGE")
    writeTag("Line1.Filler.QualityFlag", 1)
else
    writeTag("Line1.Filler.VolumeStatus", "OK")
    writeTag("Line1.Filler.QualityFlag", 0)
end

这样，MES 或看板系统只需要读取 QualityFlag，不必重复处理原始灌装数据和判断逻辑。

---

五、代码示例 3：批次追溯码生成

很多食品企业会根据产线、日期、SKU、班组、批次号生成追溯字段。Lua 脚本可以在数据采集层完成字段拼接。

local lineNo = readTag("Line1.LineNo")
local sku = readTag("Line1.CurrentSKU")
local shift = readTag("Line1.CurrentShift")
local batchNo = readTag("Line1.BatchNo")

local date = os.date("%Y%m%d")

local traceCode = lineNo .. "-" .. sku .. "-" .. date .. "-" .. shift .. "-" .. batchNo

writeTag("Line1.Batch.TraceCode", traceCode)

例如生成结果：

L01-JUICE_250-20260611-A-BATCH008

这类逻辑非常适合沉淀为模板。不同产线只需要调整命名规则或字段来源，不需要每次都做 MES 定制开发。

---

六、DeviceXPlorer Lua 脚本适合做什么？

DeviceXPlorer 的脚本功能官方 FAQ 说明：该功能允许用户将自定义逻辑集成到 DeviceXPlorer OPC Server 中；脚本语言使用 Lua，版本为 Lua 5.1。Lua 5.1 的语法和基础语言能力，可参考 Lua 官方 Reference Manual。

比较适合放在 Lua 层的逻辑包括：

场景	适合 Lua 处理的内容
灌装产线	液位、流量、脉冲换算为实际灌装量
杀菌工艺	根据温度和时间生成过程指标
CIP 清洗	汇总温度、流量、时长，生成清洗状态
质量监控	阈值判断、异常标记、状态标签输出
批次追溯	产线、SKU、日期、班组、批次字段拼接
多 SKU 切换	根据 SKU 自动调用不同参数表

它的价值不是替代 MES，也不是替代 PLC，而是把大量重复、轻量、靠近现场的数据处理逻辑前移到 OPC Server 层。

---

七、需要注意的边界

Lua 脚本适合处理数据侧逻辑，但不建议用来替代 PLC 或安全控制系统。

例如以下逻辑仍应放在 PLC 或安全控制系统中：

• 急停；
• 安全门；
• 伺服保护；
• 压力保护；
• 关键联锁；
• 强实时闭环控制。

另外，涉及 F0 值、CIP 合格、质量放行等质量相关计算时，也应结合企业工艺验证、数据完整性要求和质量管理流程使用，不能仅依赖脚本结果直接完成质量判定。

---

八、总结

对于食品饮料企业来说，柔性生产带来的最大挑战之一，是数据逻辑变化太频繁。

每次新品导入、瓶型切换、客户追溯码变化，如果都依赖 MES 定制或 PLC 修改，响应速度和维护成本都会受到影响。

DeviceXPlorer OPC Server 内置 Lua 脚本引擎，为企业提供了一种更轻量的选择：在数据采集层完成单位换算、状态判断、字段拼接和业务标签生成，让 OPC Server 从单纯的数据通道，升级为现场数据处理节点。

它适合那些不想频繁改 PLC、又不希望把所有逻辑压到 MES 的企业，尤其适合食品饮料行业中的多 SKU、短交期、高频切换产线。

---

参考资料

• TAKEBISHI FAWEB：Script Function｜FAQ｜TAKEBISHI FAWEB

  https://www.faweb.net/en/faq/detail/121

• ICONICS：DeviceXPlorer OPC Server Product Page

  https://iconics.com/products/devicexplorer-opc-server

• Lua 5.1 Reference Manual

  https://www.lua.org/manual/5.1/

---
