1 项目简介
最近整理了一个车联网数据聚合与可视化分析平台，项目围绕车辆运行数据、车辆异常事件、违法行为记录、区域分布和驾驶风险画像展开，主要完成了数据清洗、指标统计、后台管理、可视化展示和风险聚类分析等功能。整体上看，它不是单纯做几张图表，而是把原始车辆行为数据先整理成可分析的数据，再通过 Web 系统和大屏页面把分析结果展示出来。
这个项目比较适合放在毕业设计、课程设计或软件工程综合实训中展示。它既有前端页面，也有后端接口；既有数据库管理，也有数据分析脚本；既能展示业务数据的增删改查，又能通过可视化大屏呈现车联网场景下的运行态势。对于想做"数据分析 + Web 系统 + 可视化大屏"方向的同学来说，整体结构比较完整，演示效果也比较直观。

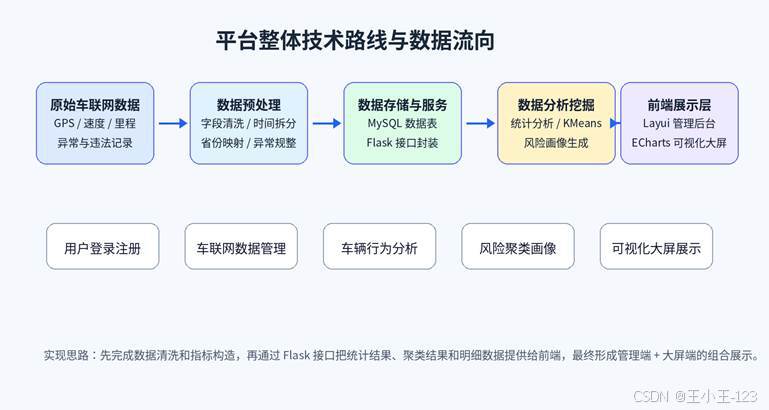

图 2 平台技术路线与数据流向
2 项目背景与应用场景
随着智能交通、车路协同和 V2X 通信技术的发展，车辆在运行过程中会持续产生大量数据，例如行驶时间、行驶次数、车辆类型、最高时速、里程、车辆状态、SOS 触发、路径偏移以及各类异常信息。如果这些数据只是停留在表格或日志中，管理人员很难快速判断车辆整体运行状态，也不容易发现某些地区、某类车辆或某个时间段存在的风险特征。
这个系统的思路就是把分散的车联网数据统一整理起来，再围绕"车辆运行、违法行为、异常风险、时间规律、区域分布、风险画像"几个维度进行展示。比如在交通安全管理场景下，可以查看不同省份的车辆事件量、超速情况和风险指数；在车辆运维场景下，可以关注动力异常、GPS 异常、车门异常等指标；在运营分析场景下，可以观察不同车辆类型的平均里程、时速和运行强度。
项目中使用的数据已经进行了车牌等敏感信息处理，文章中也只展示系统效果和关键功能，不直接公开完整数据、账号信息、数据库配置和核心代码细节。
3 项目整体功能介绍
平台整体采用 Web 系统的形式实现，普通用户可以登录后查看可视化页面和相关分析结果，管理员可以进入后台完成数据维护和用户管理。系统功能覆盖了从数据入库、数据检索、图表展示到风险画像分析的完整流程。
- 用户登录与注册：提供普通用户登录、注册入口，并区分用户端和管理员端使用场景。
- 车联网数据管理：支持车辆运行数据的分页查看、条件查询、新增、编辑和删除。
- 多维可视化分析：围绕省份、车辆类型、违法类型、时间分布、异常事件等维度生成图表。
- 可视化大屏：通过 ECharts 将核心指标、趋势图、分布图和明细表集中展示。
- 聚类风险画像：基于车辆行为和异常指标进行聚类分析，形成不同风险类型标签。
- 用户与权限管理：管理员可以维护用户信息，并支持用户角色升级和基础资料管理。

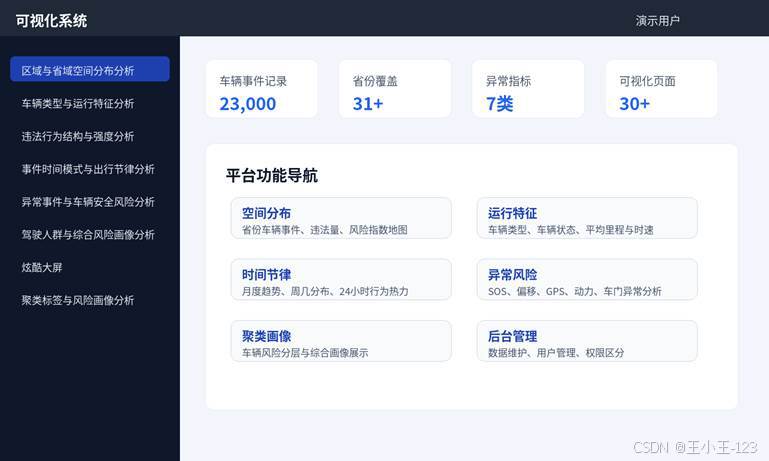

图 3 用户端功能导航展示
4 技术路线与开发环境
项目技术路线比较清晰，前端主要负责页面交互和图表展示，后端负责路由、接口和数据库交互，数据分析部分由 Python 脚本完成。系统页面采用 Layui 风格的管理后台，图表部分使用 ECharts 和 Pyecharts，后端基于 Flask 组织不同功能模块，数据侧使用 MySQL 保存系统业务数据，同时配合 Pandas、Scikit-learn 完成数据预处理和聚类分析。
|--------|---------------------------|---------------------------------------|
| 层级 | 主要技术 | 作用说明 |
| 前端页面 | HTML、CSS、JavaScript、Layui | 完成登录页、后台主页、数据管理页、用户管理页等页面展示。 |
| 可视化展示 | ECharts、Pyecharts | 生成趋势图、柱状图、热力图、地图、仪表盘和可视化大屏。 |
| 后端服务 | Python、Flask、Blueprint | 组织登录、管理端、数据接口和大屏接口，便于模块化开发。 |
| 数据存储 | MySQL | 保存用户、管理员、车联网业务数据和相关管理信息。 |
| 数据分析 | Pandas、Scikit-learn | 完成字段清洗、时间拆分、指标构造和 MiniBatchKMeans 聚类。 |
这里没有把完整依赖清单和部署命令展开，实际项目中只需要围绕 Python 环境、数据库连接、静态资源路径和数据导入几个部分完成配置，就可以启动系统进行演示。
5 系统功能模块展示
5.1 登录注册模块
登录页是系统的入口，页面整体采用深色科技风背景，表单区域集中展示账号、密码、注册入口和管理员登录入口。普通用户登录后进入用户端首页，管理员登录后可以进入管理端进行数据和用户维护。这个模块虽然功能不复杂，但在毕业设计演示中比较重要，可以体现系统具备完整的身份入口和角色区分。

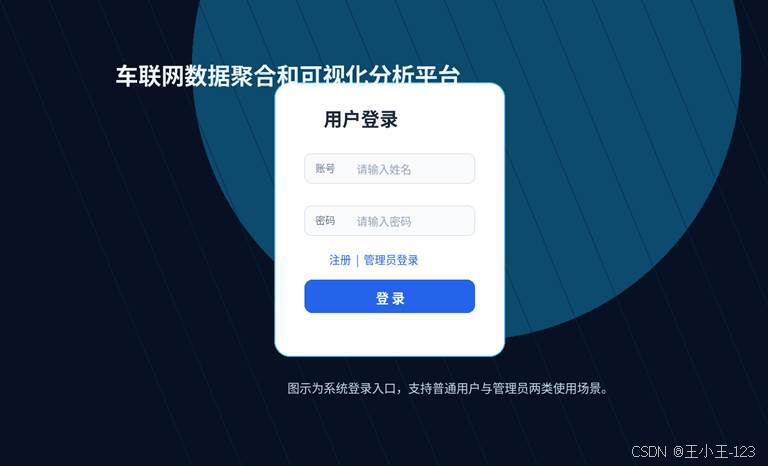

图 4 系统登录注册界面展示
5.2 首页导航与功能入口
用户端首页按照业务分析主题对功能进行了分组，包括区域与省域空间分布分析、车辆类型与运行特征分析、违法行为结构分析、事件时间模式分析、异常事件与车辆安全风险分析、驾驶人群与综合风险画像分析等。这样的组织方式比简单堆叠图表更清楚，用户进入系统后可以直接按照分析主题查找页面。
从页面结构上看，左侧是导航菜单，右侧是主要内容区域，底部保留版权和时间信息。系统还预留了可视化大屏入口，适合在答辩展示时快速切换到全屏展示页面。
5.3 车联网数据管理模块
数据管理模块主要用于展示和维护车辆运行记录。页面支持按照车辆类型、是否超速、省份、违法类型等条件进行检索，也支持分页浏览、编辑和删除操作。对于项目展示来说，这个模块可以说明平台不只是静态图表，而是具备后台数据维护能力。
表格中展示的是经过脱敏处理后的车辆行为数据，包含车辆类型、车辆状态、行驶次数、最高时速、行驶里程、省份、违法类型、异常标识等内容。实际部署时可以根据业务需要继续扩展字段或接入接口数据。

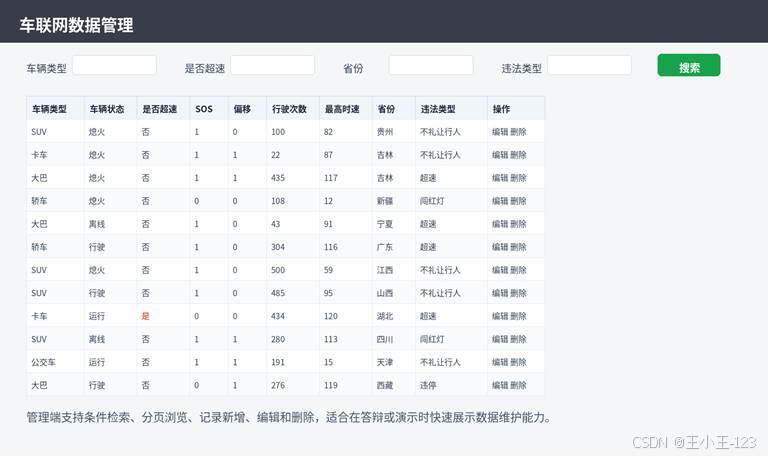

图 5 车联网数据管理界面展示
5.4 可视化大屏模块
大屏模块是项目展示效果比较明显的一部分。页面顶部展示总记录数、超速事件、SOS 触发、违法记录等核心指标，中间和两侧区域放置趋势图、车辆类型分布、省份排行、风险指标和明细表。深色背景配合高亮数字和图表，整体更接近真实数据驾驶舱的展示效果。
大屏并不是把所有图表简单拼在一起，而是围绕"总体指标---趋势变化---结构分布---风险监控---明细数据"进行组织。这样在演示时可以先看整体情况，再看具体维度，最后回到数据明细。

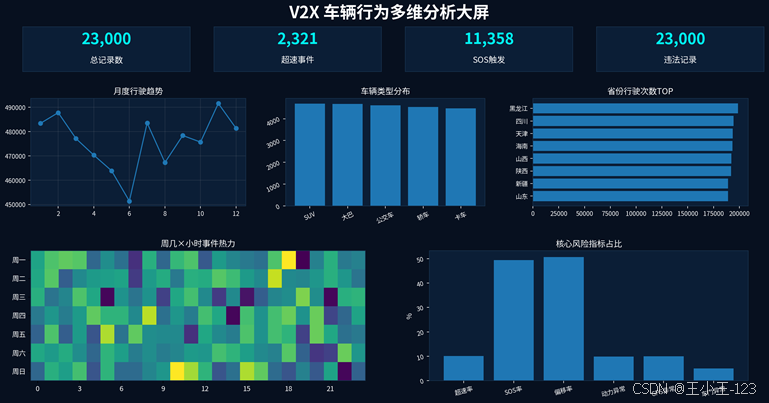

图 6 V2X 车辆行为可视化大屏展示
5.5 用户管理与后台管理模块
管理员端包含用户管理功能，可以查看用户基础信息，并进行编辑、删除和角色升级等操作。为了避免泄露真实信息，展示图中的手机号、地址、QQ、微信等内容都进行了脱敏处理。这个模块可以体现系统具备基本后台管理能力，后续也可以继续扩展权限控制、日志记录、操作审计等功能。

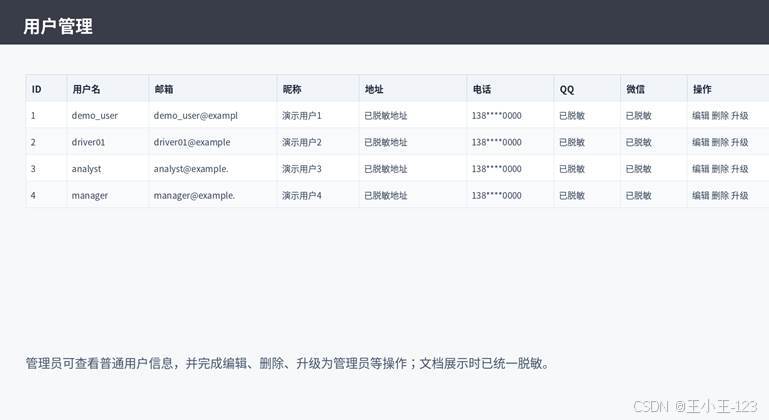

图 7 用户管理界面展示
6 核心算法与实现思路
项目的数据分析部分主要分为两条线：一条是常规统计分析，用来生成各类可视化图表；另一条是车辆风险画像分析，用来把车辆运行行为划分成不同风险类型。整体流程可以概括为：原始数据读取 → 缺失值与重复值检查 → 车牌省份映射 → 时间字段拆分 → 异常指标构造 → 统计图表生成 → 聚类建模 → 风险标签解释 → 系统展示。
在预处理阶段，系统会根据车牌前缀映射省份，提取年、月、日、小时、周几等时间字段，并对是否超速、是否 SOS、是否偏移、动力异常、GPS 异常、GNSS 偏移、车门异常等指标进行统一整理。这样后续就可以从空间、时间、车辆类型、违法行为和异常风险等角度进行分析。
风险画像部分采用聚类思路进行建模。项目中综合考虑车辆运行强度、最高时速、行驶里程、SOS、偏移、异常数量等特征，将样本划分为若干类，并结合每一类的平均特征进行命名。例如有的类型更偏向 SOS 报警，有的类型更偏向路径偏移，有的类型以超速为主，有的类型表现为多异常叠加。这样的处理方式比单纯给出一个统计图更有解释性，也更适合做驾驶风险分层展示。

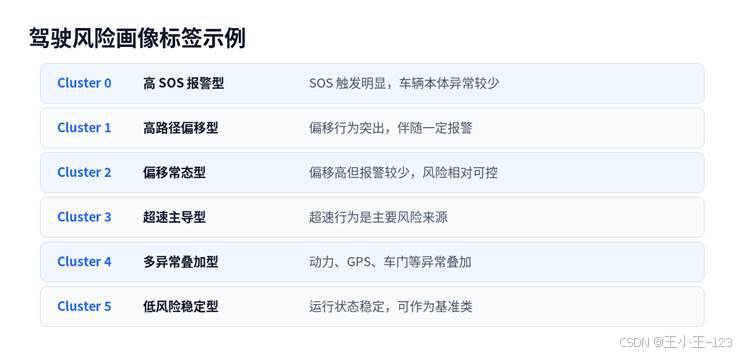

图 8 驾驶风险画像标签示例
|----------------------------------------------------------------------------|----------------------------------------------------------------------------|
|
|
|

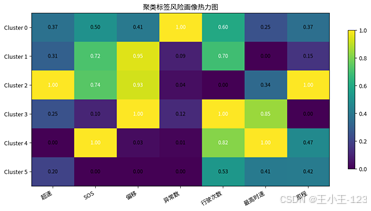

| 图 9 聚类样本量分布 | 图 10 聚类风险画像热力图 |
7 项目运行效果展示
可视化部分覆盖了比较多的业务维度，包括月度事件趋势、违法类型 Top 分布、周几与小时热力图、车辆类型占比、车辆状态分布、SOS 触发率、偏移事件率、省份风险指数、年龄段风险趋势等。实际演示时，可以根据答辩重点选择几张图展开讲解，不需要把所有页面逐个打开。
例如，月度趋势图可以观察不同月份的出行强度变化；违法类型条形图可以快速看到主要违法行为；周几与小时热力图可以体现车辆事件的时间节律；聚类热力图则可以说明不同风险群体在超速、报警、偏移、异常数量等指标上的差异。

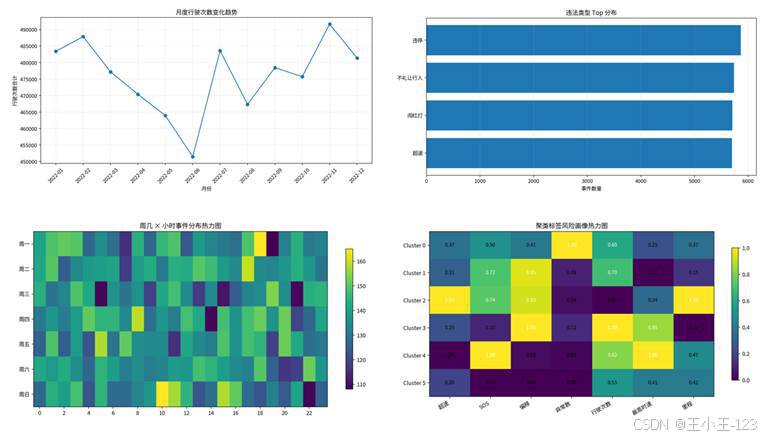

图 11 可视化图表组合展示
|----------------------------------------------------------------------------|----------------------------------------------------------------------------|
|
|
|

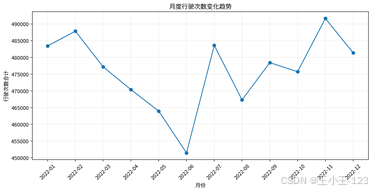

| 图 12 月度行驶趋势展示 | 图 13 违法类型 Top 分布 |
|----------------------------------------------------------------------------|----------------------------------------------------------------------------|
|
|
|

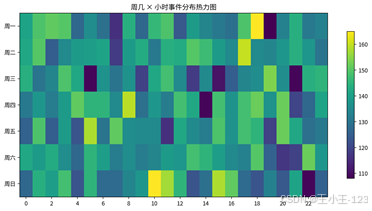

| 图 14 周几与小时事件热力图 | 图 15 数据处理与展示流程回顾 |
每文一语
数据只有被整理、分析和展示出来，才真正开始产生价值。
