STM32 可移植教程 02：按键状态机，消抖、长按、释放一行也不用多写（实战篇）

STM32 可移植教程 02：按键状态机，消抖、长按、释放一行也不用多写（实战篇）

第一篇我们把 LED 点亮了，而且特意用 HAL_GetTick() 代替了 HAL_Delay()------不让 CPU 傻等。这是嵌入式编程最基础的习惯。

那现在加上按键。你很可能见过这种写法：

if (HAL_GPIO_ReadPin(KEY_GPIO_Port, KEY_Pin) == GPIO_PIN_RESET) {
    HAL_Delay(20);   // CPU 又在那傻等
    if (HAL_GPIO_ReadPin(KEY_GPIO_Port, KEY_Pin) == GPIO_PIN_RESET) {
        App_LED_Toggle();
        while (HAL_GPIO_ReadPin(KEY_GPIO_Port, KEY_Pin) == GPIO_PIN_RESET); // 死等松开
    }
}

能跑，但问题很多：

• HAL_Delay(20) 又把 CPU 锁住了 20ms。第一篇白改了。
• while(等松开) 死循环------按住不放，整个程序卡死在那里，别的什么都不能做。
• 想加长按功能（按住 1 秒做点别的事）？这段代码完全没法扩展。
• 再加一个按键？代码量翻倍，状态变量散落各处，迟早出 bug。

本篇不按套路来。我们要写一个按键状态机------用四个状态、几十行代码，一次覆盖消抖、短按、长按、释放检测。后面加第二个按键，复制粘贴状态机就行，不需要改逻辑。

而且全程没有一个 HAL_Delay。

如果你还没看第一篇： 本篇依赖第一篇搭建的 VSCode 环境和 LED 驱动（app_led.h/c）。如果环境还没搭好，建议先去看第一篇------环境通了，LED 闪了，这第二篇才能顺利往下走。

本篇目标

最终现象：

短按（< 1 秒）：LED 翻转一次
长按（≥ 1 秒）：LED 快速闪烁（100ms 周期），松开后恢复

本篇用到的外设：

GPIO Output（LED，沿用第一篇）
GPIO Input（按键）

跑通标准：

按一下，LED 翻转一次（不会一次按出好几次翻转）
按住不放超过 1 秒，LED 开始快速闪
松开后，LED 停止闪烁，维持当前状态
全程不用 HAL_Delay，不阻塞 CPU

本篇不讲外部中断（EXTI）。中断做按键有它的适用场景，但状态机消抖这个方法，中断和轮询都能用。我们先在轮询里把状态机讲透。

准备工作

项目	说明
上一篇工程	已完成第一篇 01_env_led_gpio，LED 能正常闪烁
开发板	任意 STM32 开发板，板上有至少一个独立按键或外接按键
原理图	需要确认按键接到哪个 GPIO，以及是上拉还是下拉
第二篇工程	建议复制 01_env_led_gpio 整个文件夹，改名为 02_key_input

认识按键抖动

在写代码之前，先搞清楚一个问题：按一下按键，引脚上到底发生了什么？

你可能直觉认为：按下去 → 电平从高变低，松开 → 电平从低变高。干净利落。

但实际不是这样。按键内部是金属弹片------按下去的时候，弹片不会一触即稳，而是会像皮球落地一样弹好几下才停下来。这个过程叫机械抖动（bounce）。

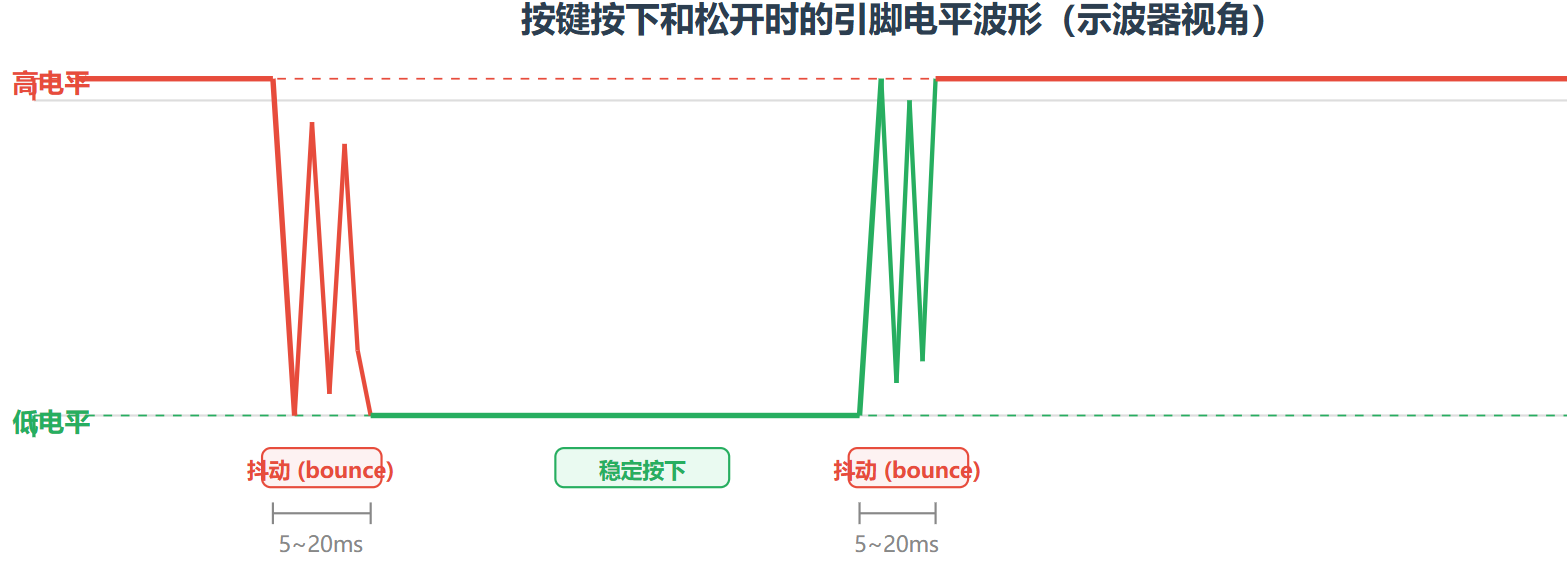

用示波器去看的话，按下按键那一瞬间的波形大致是这样：

抖动一般持续 5ms 到 20ms（不同按键不同，差一些的可能到 30ms）。在这个窗口里，电平在高低之间来回跳，如果代码在这期间读了引脚，就可能把一次按下误判成好几次。

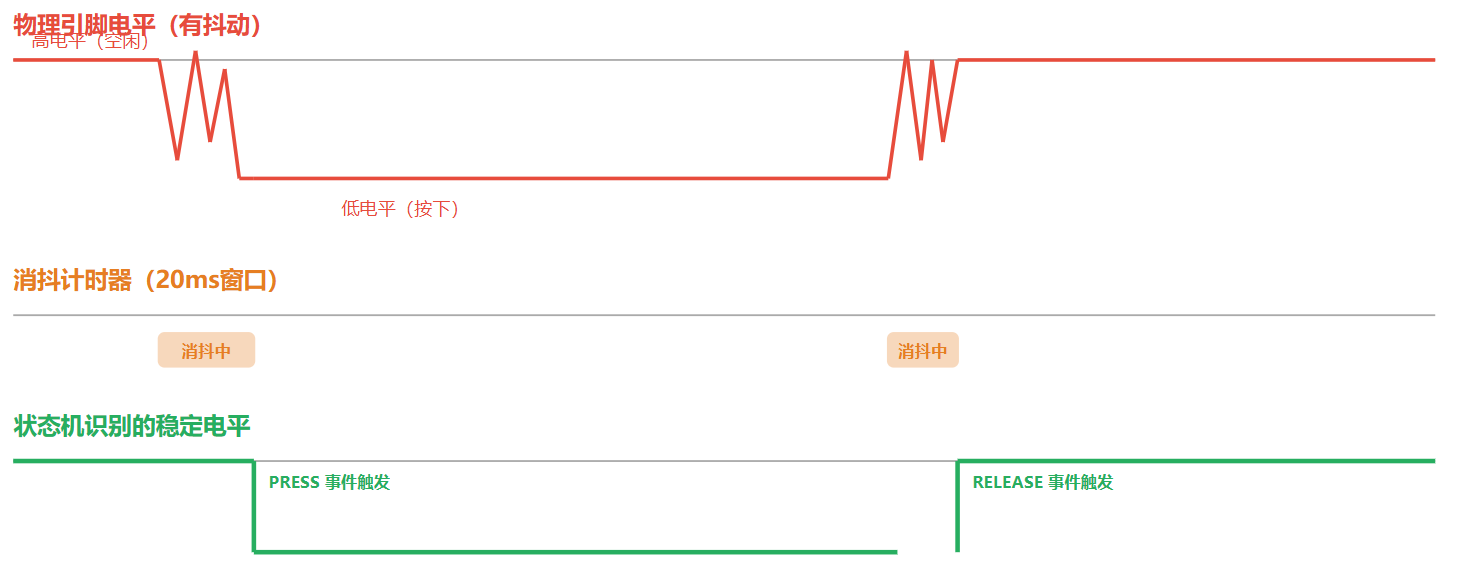

软件消抖就是等这段抖动过去之后再读电平------但等待期间 CPU 不能傻等，得继续干别的事。下面这张图展示了完整的时间关系：

抖动一般持续 5ms 到 20ms（不同按键不同，差一些的可能到 30ms）。在这个窗口里，电平在高低之间来回跳，如果代码在这期间读了引脚，就可能把一次按下误判成好几次。

怎么解决？

两种手段，一个都不能省：

硬件消抖： 在按键两端并联一个 100nF 左右的小电容。电容的特性是"电压不能突变"，相当于一个微型缓冲垫，能把抖动最尖锐的部分吸收掉。很多开发板原理图里都有这个电容（标号可能是 C56、C23 之类的），翻一下你的原理图就能找到。

软件消抖： 硬件电容能减轻抖动，但不能根除------抖动频率不高的时候，电容的效果有限。所以软件上必须再消一次。基本思路很简单：第一次检测到电平变化后，等 20ms 再去读，如果电平还是那个值，才认为"真的变了"。

这 20ms 的等待，就是消抖的核心。问题只在于：这 20ms 你怎么"等"。

用 HAL_Delay(20) 等 = CPU 傻等 = 阻塞。用状态机等 = CPU 照常干活 = 非阻塞。

硬件连接：上拉还是下拉？

在写代码之前，还有一个硬件问题必须搞明白。

浮空引脚问题

STM32 的 GPIO 设为输入模式时，引脚本身不驱动任何电压------它只是被动地"读"。如果你什么都不接，引脚电平是悬浮的（floating），读到的值不确定------可能是 0，可能是 1，甚至可能被旁边的引脚或环境噪声影响而随机跳动。

所以输入引脚必须有一个确定的默认电平。怎么做？用电阻把引脚"拉"到一个固定的电压上。

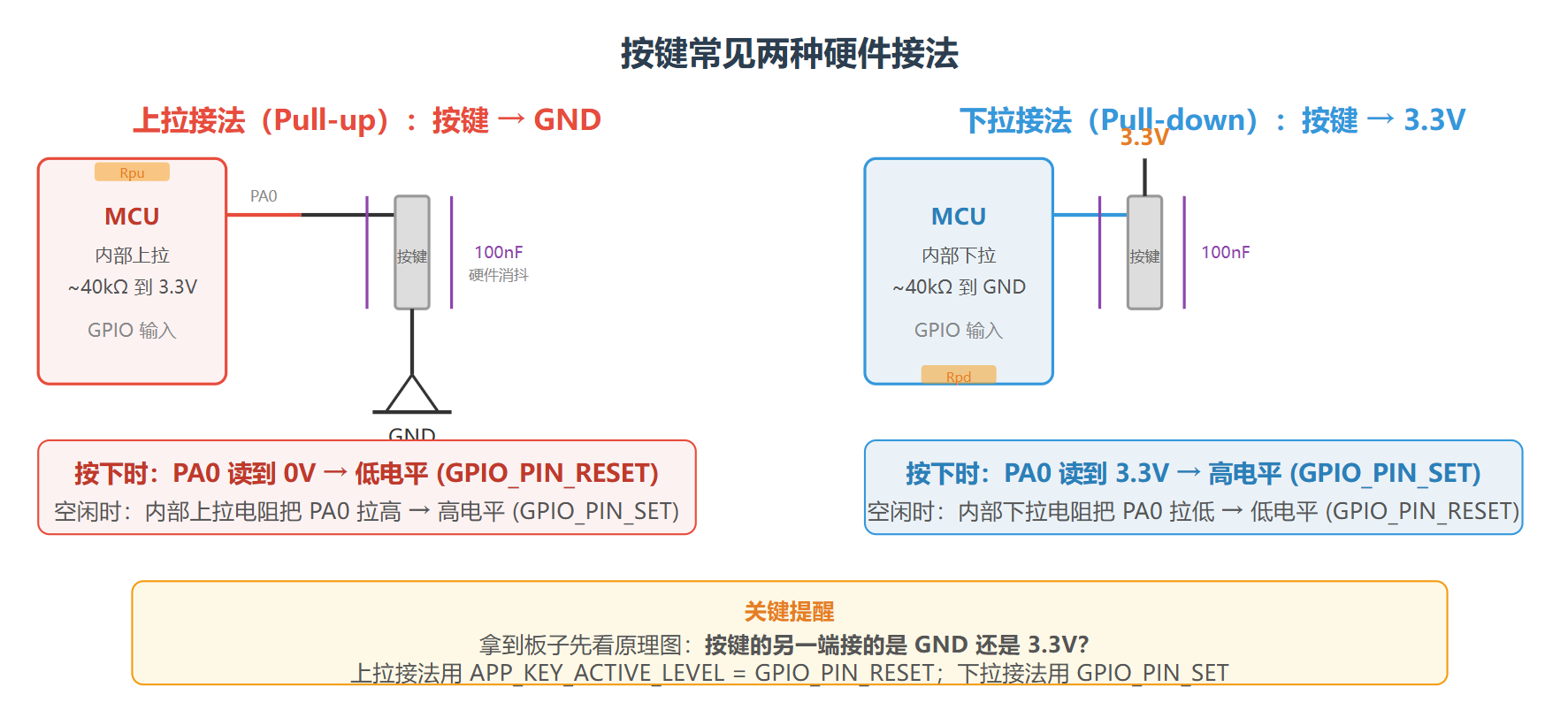

两种接法

接法	电路	按下时引脚读到	空闲时引脚读到
上拉（Pull-up）	GPIO → 按键 → GND，GPIO 内部上拉到 3.3V	低电平 (0)	高电平 (1)
下拉（Pull-down）	GPIO → 按键 → 3.3V，GPIO 内部下拉到 GND	高电平 (1)	低电平 (0)

用大白话讲：

• 上拉接法： 电阻把引脚"拉"到高电平。按键按下去时，引脚直接被短接到 GND------GND 比你那个几十 kΩ 的上拉电阻"力气大"，所以引脚被强行拉到低电平。就像一根绳子把气球往上拉（上拉电阻），你用手一拽绳子（按键接到 GND），气球就下来了。
• 下拉接法： 反过来。电阻把引脚"拉"到低电平。按键按下去接 3.3V，3.3V 的驱动力比下拉电阻强，引脚被拉到高电平。

两种接法没有好坏之分，只是硬件设计的选择。STM32 内部自带上下拉电阻（约 40kΩ），你不需要外接电阻------在 CubeMX 里配一下就行。

怎么判断你的板子是哪种？

找到你的开发板原理图，定位到按键那一块。看按键不接 GPIO 的那一端：

按键一端 → GPIO（如 PA0）
按键另一端 → GND  →  说明是上拉接法
按键另一端 → 3.3V →  说明是下拉接法

本文演示板的按键另一端接的是 GND，所以是上拉接法------按下 = 读到低电平。

很多开发板的按键电路里还有一个 100nF 左右的电容并联在按键两端。这就是上面说的硬件消抖电容。你可以在原理图上确认一下它还在。

CubeMX 配置步骤

1. 复制工程

把 01_env_led_gpio 整个文件夹复制一份，改名为 02_key_input。用 VSCode 打开新目录。

如果你在文件夹里看到了 build 目录（里面有上一次编译生成的文件），可以删掉它------下一篇编译时会重新生成。

2. 在 CubeMX 里打开 .ioc

双击 02_key_input.ioc（系统应该已经关联了 CubeMX，双击就能打开）。

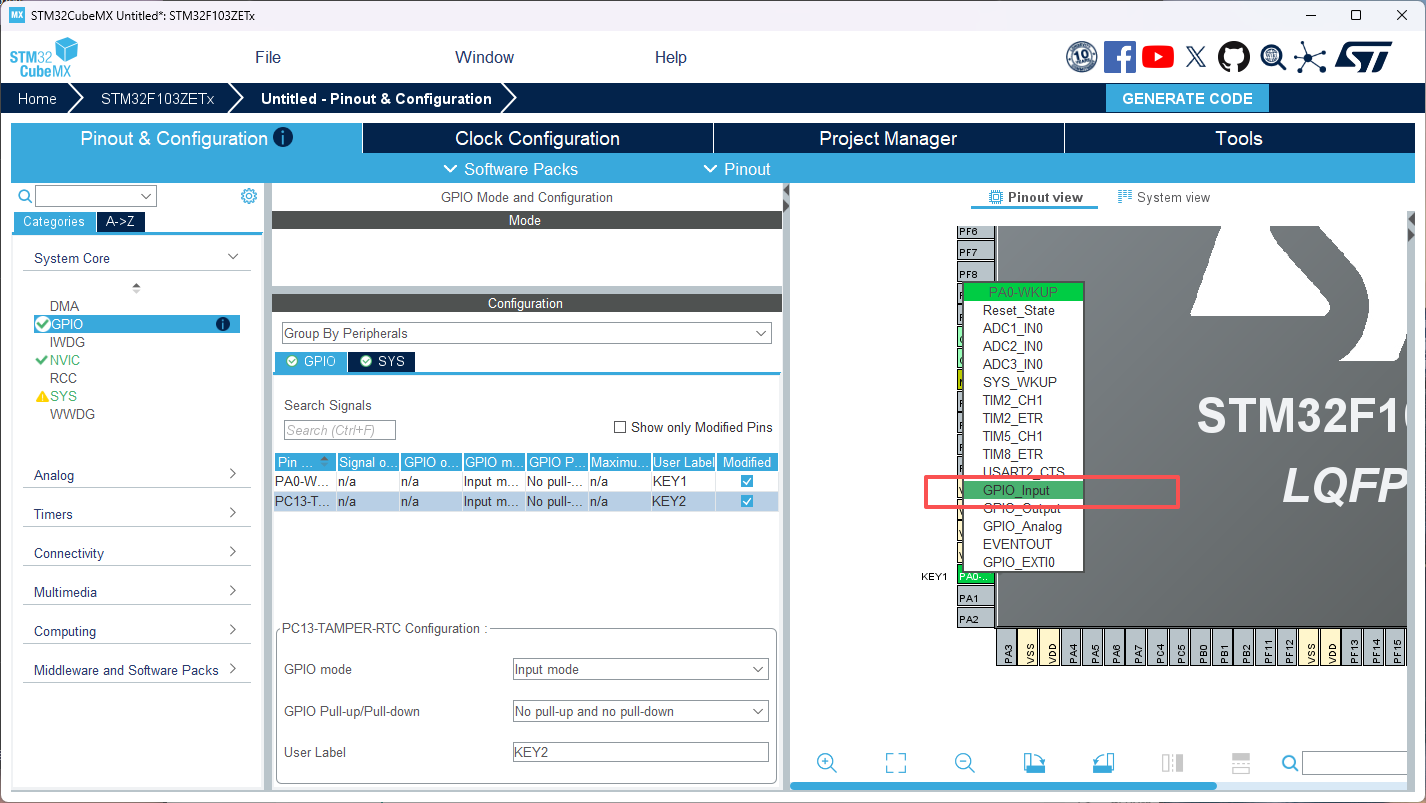

3. 配置按键引脚

在芯片引脚图上找到你的按键引脚（本文演示 PA0），左键点击，在弹出的功能列表里选择：

GPIO_Input

然后在引脚上右键 → Enter User Label → 输入：

KEY

User Label 是 CubeMX 最重要的概念之一。 你填的 KEY，CubeMX 会自动生成两个宏：

• KEY_GPIO_Port --- 按键所在的 GPIO 端口（如 GPIOA）
• KEY_Pin --- 按键所在的引脚号（如 GPIO_PIN_0）

你的代码只依赖这两个宏名，不依赖具体的 GPIOA 或 PIN_0。换一块板子，只需要在 CubeMX 里给新引脚设同样的 User Label，代码一行不用改。

接下来在左侧 System Core → GPIO 里，找到刚配置的 KEY 引脚，确认以下参数：

参数	值	为什么
GPIO mode	Input mode	按键是输入设备，我们要读它的电平
GPIO Pull-up/Pull-down	Pull-up	配合按键→GND 的硬件电路，空闲时上拉电阻保持高电平
User Label	KEY	生成 KEY_GPIO_Port 和 KEY_Pin 宏

如果你的按键是下拉接法 （按键另一端接 3.3V），那么 Pull-up/Pull-down 选 Pull-down （或者 No pull-up and no pull-down，如果你板子上有外部下拉电阻的话）。后面代码里的 APP_KEY_ACTIVE_LEVEL 也要相应改成 GPIO_PIN_SET。

4. LED 引脚不动

第一篇配置的 LED 引脚（PB5，User Label = LED）保持不变。本篇 LED 和按键联动------按键控制 LED。

5. 重新生成代码

菜单栏 Project Manager → 确认 Toolchain 一栏选的是 Makefile → 点击右上角 GENERATE CODE。

生成完成后，打开 Core/Inc/main.h，你应该能同时看到：

#define LED_GPIO_Port  GPIOB     /* 第一篇配置的 */
#define LED_Pin        GPIO_PIN_5
#define KEY_GPIO_Port  GPIOA     /* 本篇新增的 */
#define KEY_Pin        GPIO_PIN_0

两个 User Label 对应的宏都生成了，说明 CubeMX 配置成功。

重要提醒： CubeMX 重新生成会覆盖 Makefile。如果你在第一篇里有手动修改过 Makefile（比如改了 C_SOURCES），需要重新添加。建议养成习惯：每次 CubeMX 重新生成后，检查一下 Makefile。

状态机：换个思路想问题

代码之前，先搞清楚"状态机"是什么，以及为什么按键特别适合用状态机来做。

不用状态机的话，你的代码长什么样？

static uint8_t press_count = 0;
static bool was_pressed = false;

bool now_pressed = (HAL_GPIO_ReadPin(...) == GPIO_PIN_RESET);

if (now_pressed && !was_pressed) {
    // 刚按下的瞬间？
    press_count++;
    if (press_count > 5) {
        // 按住超过 5 次循环 ≈ 长按？
    }
}
was_pressed = now_pressed;

问题是：press_count > 5 里的 5 是什么？它是"每循环一次 +1，循环 5 次 ≈ 大概过了几十毫秒"。这个"大概"跟主循环速度强绑定------主循环里加了别的代码，循环慢了，"5 次"表示的时间就变了。而且每个按键都要单独记 was_pressed、press_count......加功能就加变量，变量多了逻辑就乱。

状态机的直觉

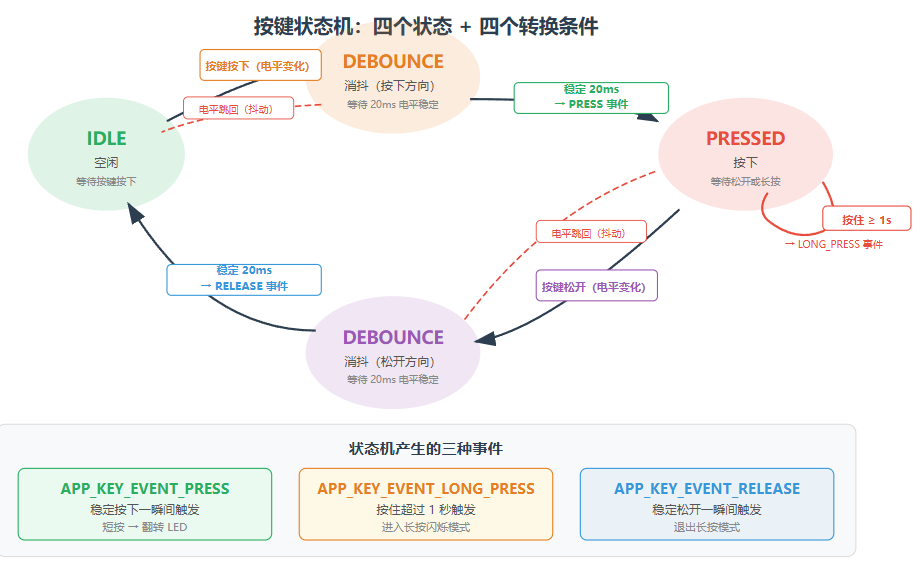

换个角度：一个按键，在任一时刻一定处在下面四个状态之一：

① IDLE（空闲）        --- 没有按键活动，等待被按下
② DEBOUNCE_DOWN      --- 检测到电平变化，正在等待抖动过去
③ PRESSED（已按下）   --- 确认按下，等待松开或超时（长按）
④ DEBOUNCE_UP        --- 检测到松开，正在等待抖动过去

状态之间的跳转由条件触发：

IDLE ────(检测到按下)───→ DEBOUNCE_DOWN
DEBOUNCE_DOWN ─(稳定 20ms)─→ PRESSED ─→ 触发 PRESS 事件
DEBOUNCE_DOWN ─(电平又跳回去了)─→ IDLE（刚才只是抖动）
PRESSED ────(检测到松开)───→ DEBOUNCE_UP
PRESSED ────(按住 ≥ 1s)───→ 仍为 PRESSED ─→ 触发 LONG_PRESS 事件
DEBOUNCE_UP ──(稳定 20ms)─→ IDLE ─────→ 触发 RELEASE 事件
DEBOUNCE_UP ──(电平又跳回去了)─→ PRESSED（刚才只是抖动）

关键认识： 状态机代码每次被调用时，只做两件事：（1）读一次电平、看一眼时间；（2）根据当前状态决定要不要跳转。耗时几十微秒，做完就退出。下次主循环再调它，它继续从上次的状态开始判断。

这就是"非阻塞"的来源------状态机不在任何地方等待，每次进来，判断一下条件，条件不满足就立刻退出。

用状态机之后，调用者只需要关心"事件"

App_Key_Tick();                             // 跑一次状态机（几十微秒）
App_KeyEvent e = App_Key_GetEvent();        // 取事件
if (e == APP_KEY_EVENT_PRESS) { ... }       // 有人按了，我该干什么？

消抖、长按计时、松开检测------这些脏活累活都在状态机内部，调用者不需要关心。这就是分层：底层管"按键在做什么"，上层管"根据按键做什么"。

完整代码

新建两个文件：

• Core/Inc/app_key.h
• Core/Src/app_key.c

在 VSCode 里：左侧文件树 → 右键 Core/Inc → New File → 输入 app_key.h。同理在 Core/Src 下新建 app_key.c。

别忘了：在 Makefile 的 C_SOURCES 里加入 Core/Src/app_key.c 。 找到 Makefile 里一大片 Core/Src/xxx.c 的地方，在附近加上一行。漏了这步的话编译会报 undefined reference。

app_key.h

#ifndef APP_KEY_H
#define APP_KEY_H

#include "main.h"
#include <stdbool.h>
#include <stdint.h>

/* 事件类型：告诉调用者"按键刚才发生了什么" */
typedef enum {
    APP_KEY_EVENT_NONE       = 0, /* 什么都没发生 */
    APP_KEY_EVENT_PRESS      = 1, /* 刚刚按下（只触发一次） */
    APP_KEY_EVENT_RELEASE    = 2, /* 刚刚松开（只触发一次） */
    APP_KEY_EVENT_LONG_PRESS = 3, /* 按住超过 1 秒（只触发一次） */
} App_KeyEvent;

void App_Key_Init(void);
void App_Key_Tick(void);
App_KeyEvent App_Key_GetEvent(void);

/* 供调试或特殊场景直接读取当前稳定电平 */
bool App_Key_IsPressed(void);

#endif

逐行解释：

• typedef enum { ... } App_KeyEvent; --- 定义了四种事件。NONE 表示"这个周期什么都没发生"，PRESS / RELEASE / LONG_PRESS 各对应一种按键动作。用 enum 而不是 #define，好处是调试时能看到名字而不是数字。
• App_Key_Init() --- 初始化状态机。在 main() 里 MX_GPIO_Init() 之后调用一次。
• App_Key_Tick() --- 每个主循环周期调用一次。内部跑状态机，耗时极短（几十微秒）。不阻塞。
• App_Key_GetEvent() --- 取走积压的事件。取走后返回 APP_KEY_EVENT_NONE，直到下一次事件发生。
• App_Key_IsPressed() --- 返回当前是否处于"按下"状态。在事件模式里一般用不到，但长按闪烁这种需要持续知道"按键还按着吗"的场景会用到。

事件只触发一次 是这套 API 的核心。按一次键，APP_KEY_EVENT_PRESS 只会在第一次检测到按下时出现一次，接下来的每一个 Tick 周期都返回 APP_KEY_EVENT_NONE------直到状态发生新的变化。这保证了你不会因为按了一下按键就触发了 100 次翻转。

app_key.c

这是本篇最核心的代码。代码不少，但结构很清楚：

1. 可覆盖的配置宏
2. 读取引脚（带电平适配）
3. 状态机状态定义
4. 内部变量
5. SetEvent 机制
6. 公开接口（Init、GetEvent、IsPressed）
7. 状态机核心 Tick

#include "app_key.h"

/* ── 可覆盖的配置宏 ── */

#ifndef APP_KEY_ACTIVE_LEVEL
#define APP_KEY_ACTIVE_LEVEL  GPIO_PIN_RESET  /* 上拉 + 按键接 GND，按下=低 */
#endif

#ifndef APP_KEY_DEBOUNCE_MS
#define APP_KEY_DEBOUNCE_MS   20u   /* 消抖时间（毫秒） */
#endif

#ifndef APP_KEY_LONG_PRESS_MS
#define APP_KEY_LONG_PRESS_MS  1000u /* 长按时间（毫秒） */
#endif

#ifndef 模式的作用： 如果用户没有提前定义这些宏，就用等号后面的默认值；如果用户在主程序或编译选项里提前 #define 了，就用用户的。这给移植留了后门------换一块板子或换一种按键，可以不动 app_key.c，只在自己的代码里覆盖。

/* 检查 CubeMX 是否配置了 User Label = KEY */
#ifndef KEY_GPIO_Port
#error "KEY_GPIO_Port is not defined. Set the key pin User Label to KEY in CubeMX."
#endif

#ifndef KEY_Pin
#error "KEY_Pin is not defined. Set the key pin User Label to KEY in CubeMX."
#endif

#error 的作用： 如果你忘了在 CubeMX 里设置 User Label = KEY，编译时直接报错并告诉你原因。不要等下载到板子上发现按键没反应才去排查------让编译器帮你查。

/* 读取物理引脚，返回"按键是否处于激活状态" */
static bool App_Key_ReadRaw(void)
{
    return HAL_GPIO_ReadPin(KEY_GPIO_Port, KEY_Pin) == APP_KEY_ACTIVE_LEVEL;
}

这一层封装的价值： 你在 CubeMX 里选了上拉（按下=低），APP_KEY_ACTIVE_LEVEL 就是 GPIO_PIN_RESET。App_Key_ReadRaw() 返回 true 表示"按键被按下"，false 表示"按键松开"。状态机代码里只用 true / false，不用关心底层电平到底是高还是低。换了板子、改了上下拉，只改 APP_KEY_ACTIVE_LEVEL，状态机逻辑不动。

/* ── 状态机内部状态 ── */

typedef enum {
    KS_IDLE,            /* 空闲，等待按下 */
    KS_DEBOUNCE_DOWN,   /* 检测到按下，正在消抖 */
    KS_PRESSED,         /* 确认按下，等待松开或长按 */
    KS_DEBOUNCE_UP,     /* 检测到松开，正在消抖 */
} KeyState;

static KeyState  s_state       = KS_IDLE;
static uint32_t  s_entry_tick  = 0;     /* 进入当前状态的时间戳 */
static bool      s_event_taken = true;  /* 当前事件是否已被主循环取走 */

三个关键变量：

• s_state --- 状态机当前在哪个状态。这是状态机的"记忆"。
• s_entry_tick --- 进入当前状态时 HAL_GetTick() 的值。用来算"在这个状态待了多久"。消抖需要等 20ms，长按需要等 1000ms，全靠这个时间戳。
• s_event_taken --- 标记当前事件是否已经被 GetEvent() 取走过。配合 SetEvent() 保证事件不丢失、不重复。

static App_KeyEvent s_pending_event = APP_KEY_EVENT_NONE;

/*
 * SetEvent() 保证同一事件只触发一次：
 * 只有上一个事件被 GetEvent() 取走之后，才能放入新事件。
 * 这意味着主循环处理慢了一拍，也不会丢"有事件发生过"这个事实------
 * 只是新事件会覆盖旧事件（因为我们只存一个）。
 */
static void SetEvent(App_KeyEvent event)
{
    if (s_event_taken) {
        s_pending_event = event;
        s_event_taken   = false;
    }
}

s_event_taken 机制的精妙之处： 假设主循环在某一圈因为处理别的事情稍微慢了，状态机在此期间连续产生了 PRESS 和 LONG_PRESS 两个事件。SetEvent(PRESS) 先放入，s_event_taken = false。紧接着 SetEvent(LONG_PRESS) 被调用，但 s_event_taken 还是 false（主循环还没来得及取走），所以 LONG_PRESS 被丢弃。

这意味着：如果主循环处理速度跟不上事件的产生速度，新事件会被丢弃，旧事件被保留 。对于按键来说，这个取舍是合理的------PRESS 事件还没被处理完就来了 LONG_PRESS，说明主循环正忙，丢弃这个长按事件影响不大。如果真需要不丢事件，可以把 s_pending_event 改成队列。但按键这种低速输入没必要。

/* ── 公开接口 ── */

void App_Key_Init(void)
{
    /* 初始化时读取一次电平：
     * 如果按键已被按住（比如调试时一直压着），直接进入 PRESSED 状态
     * 避免误触发 PRESS 事件 */
    s_state         = App_Key_ReadRaw() ? KS_PRESSED : KS_IDLE;
    s_entry_tick    = HAL_GetTick();
    s_event_taken   = true;
    s_pending_event = APP_KEY_EVENT_NONE;
}

App_KeyEvent App_Key_GetEvent(void)
{
    s_event_taken = true;               /* 允许 SetEvent 放入新事件 */
    return s_pending_event;             /* 返回旧事件（可能是 NONE） */
}

bool App_Key_IsPressed(void)
{
    /* KS_DEBOUNCE_UP 期间按键还没完全确认松开，算"仍按着" */
    return (s_state == KS_PRESSED || s_state == KS_DEBOUNCE_UP);
}

App_Key_Init 处理边界情况： 如果上电时按键就是按着的（比如用户上电时手正好压着按键），状态机直接进入 KS_PRESSED，不会触发 PRESS 事件。如果初始化为 KS_IDLE，那么 Tick() 第一次跑的时候检测到按下，就会进入消抖然后触发 PRESS 事件------但用户并没有"按下"的动作，这就是误触发。

/* ── 状态机核心：每次主循环调用一次 ── */

void App_Key_Tick(void)
{
    bool down   = App_Key_ReadRaw();   /* 读当前物理电平（已适配方向） */
    uint32_t now = HAL_GetTick();      /* 当前时间戳 */

    switch (s_state) {

    case KS_IDLE:
        if (down) {
            s_state      = KS_DEBOUNCE_DOWN;  /* 检测到按下，进入消抖 */
            s_entry_tick = now;               /* 记录进入时间 */
        }
        break;

状态一：IDLE（空闲）

逻辑最简单。平时在这等着，一检测到按下就跳去消抖状态。s_entry_tick = now 开始计时------从这一刻起，消抖窗口打开。

    case KS_DEBOUNCE_DOWN:
        if (!down) {
            /* 电平跳回去了 → 刚才只是抖动，回到空闲 */
            s_state = KS_IDLE;
        } else if (now - s_entry_tick >= APP_KEY_DEBOUNCE_MS) {
            /* 电平维持了 20ms → 确认按下！ */
            s_state = KS_PRESSED;
            s_entry_tick = now;                    /* 重置计时（为长按做准备） */
            SetEvent(APP_KEY_EVENT_PRESS);         /* 产生 PRESS 事件 */
        }
        break;

状态二：DEBOUNCE_DOWN（按下方向消抖）

两种可能：

1. 电平在 20ms 内又跳回去了 → 说明刚才只是抖动。回到 KS_IDLE，就当什么都没发生过。
2. 电平稳稳维持了 20ms → 真的按下了。进入 KS_PRESSED，重置时间戳（后面要计时长按），触发 PRESS 事件。

注意：这段代码在每个 Tick 都会检查 now - s_entry_tick >= 20ms。前几次 Tick，时间还不够 20ms，什么都不做------这正是"等待"的非阻塞实现：不等，每次都看一眼，条件满足了再行动。

    case KS_PRESSED:
        if (!down) {
            /* 按键松开了 → 开始消抖 */
            s_state      = KS_DEBOUNCE_UP;
            s_entry_tick = now;
        } else if (now - s_entry_tick >= APP_KEY_LONG_PRESS_MS) {
            /* 按住超过 1 秒 → 产生长按事件 */
            s_entry_tick = now;                    /* 重置计时，避免重复触发 */
            SetEvent(APP_KEY_EVENT_LONG_PRESS);
        }
        break;

状态三：PRESSED（已确认按下）

在这个状态里等两件事：要么松开（跳去消抖），要么时间到了触发长按。

s_entry_tick = now 在触发 LONG_PRESS 后立刻重置 ------这是一个重要设计决策。如果不重置，过 1 秒之后的每一个 Tick 都会满足 now - s_entry_tick >= 1000ms，就会产生海量 LONG_PRESS 事件。重置之后，要再过 1 秒才会再触发一次。对于大多数应用，长按只触发一次就够了。

如果你需要"每按住 500ms 就再触发一次"（比如音量键长按连续加音量），可以把 APP_KEY_LONG_PRESS_MS 改成 500ms，这样每 500ms 触发一次长按事件。

    case KS_DEBOUNCE_UP:
        if (down) {
            /* 电平又跳回"按下"了 → 刚才只是抖动，回到按下状态 */
            s_state = KS_PRESSED;
        } else if (now - s_entry_tick >= APP_KEY_DEBOUNCE_MS) {
            /* 电平稳定 20ms → 确认松开 */
            s_state = KS_IDLE;
            SetEvent(APP_KEY_EVENT_RELEASE);
        }
        break;
    }
}

状态四：DEBOUNCE_UP（松开方向消抖）

和 DEBOUNCE_DOWN 对称。松开时也会抖动，同样需要 20ms 确认窗口。

• 20ms 内又跳回"按下" → 抖动，回到 KS_PRESSED
• 20ms 持续"松开" → 真的松开了，回到 KS_IDLE，触发 RELEASE 事件

到此，状态机的四个状态全部走完了。 核心逻辑不到 40 行。后面加双击检测、加组合键------都只在这个框架上加状态，不改已有逻辑。

main.c 调用方式

在 main.c 的三个 USER CODE 区域里添加对应代码。

1. 包含头文件

/* USER CODE BEGIN Includes */
#include "app_led.h"
#include "app_key.h"
/* USER CODE END Includes */

2. 初始化

放在 MX_GPIO_Init(); 之后。顺序有讲究：LED 先初始化，按键后初始化（按键初始化里可能读 GPIO，GPIO 必须先初始化完）。

/* USER CODE BEGIN 2 */
App_LED_Init();
App_Key_Init();
/* USER CODE END 2 */

3. while 循环

/* USER CODE BEGIN WHILE */
while (1)
{
    static bool     long_press_mode = false;
    static uint32_t last_blink_tick = 0;

    App_Key_Tick();

    App_KeyEvent event = App_Key_GetEvent();
    switch (event)
    {
    case APP_KEY_EVENT_PRESS:
        App_LED_Toggle();       /* 短按：翻转 LED */
        break;

    case APP_KEY_EVENT_LONG_PRESS:
        long_press_mode = true;            /* 进入长按闪烁模式 */
        last_blink_tick = HAL_GetTick();    /* 记录进入时间 */
        break;

    case APP_KEY_EVENT_RELEASE:
        long_press_mode = false;            /* 退出长按模式 */
        break;

    default:
        break;
    }

    /* 长按模式下：每 100ms 翻转一次 LED（非阻塞） */
    if (long_press_mode) {
        uint32_t now = HAL_GetTick();
        if (now - last_blink_tick >= 100) {
            last_blink_tick = now;
            App_LED_Toggle();
        }
    }

    /* USER CODE END WHILE */

    /* USER CODE BEGIN 3 */

    /* USER CODE END 3 */
}

这段代码展示了"事件驱动 + 状态标志"的经典配合：

• switch(event) --- 响应瞬态事件（短按、长按触发那一刻、松开那一刻）。这些事件只在状态变化时触发一次。
• if (long_press_mode) --- 响应持续状态（长按期间持续闪烁）。这不能放在 switch 里，因为 switch 只在一瞬间执行，而闪烁是持续性的行为。
• long_press_mode 标志位 --- 这是连接"事件（一瞬间）"和"持续行为（长时间）"的桥梁。事件把它设成 true，主循环持续检查它来做闪烁。RELEASE 事件把它清掉。

这是嵌入式编程里非常通用的模式。 后面做定时器任务调度、串口协议解析、I2C 设备管理------全都是这个思路。

编译、下载和验证

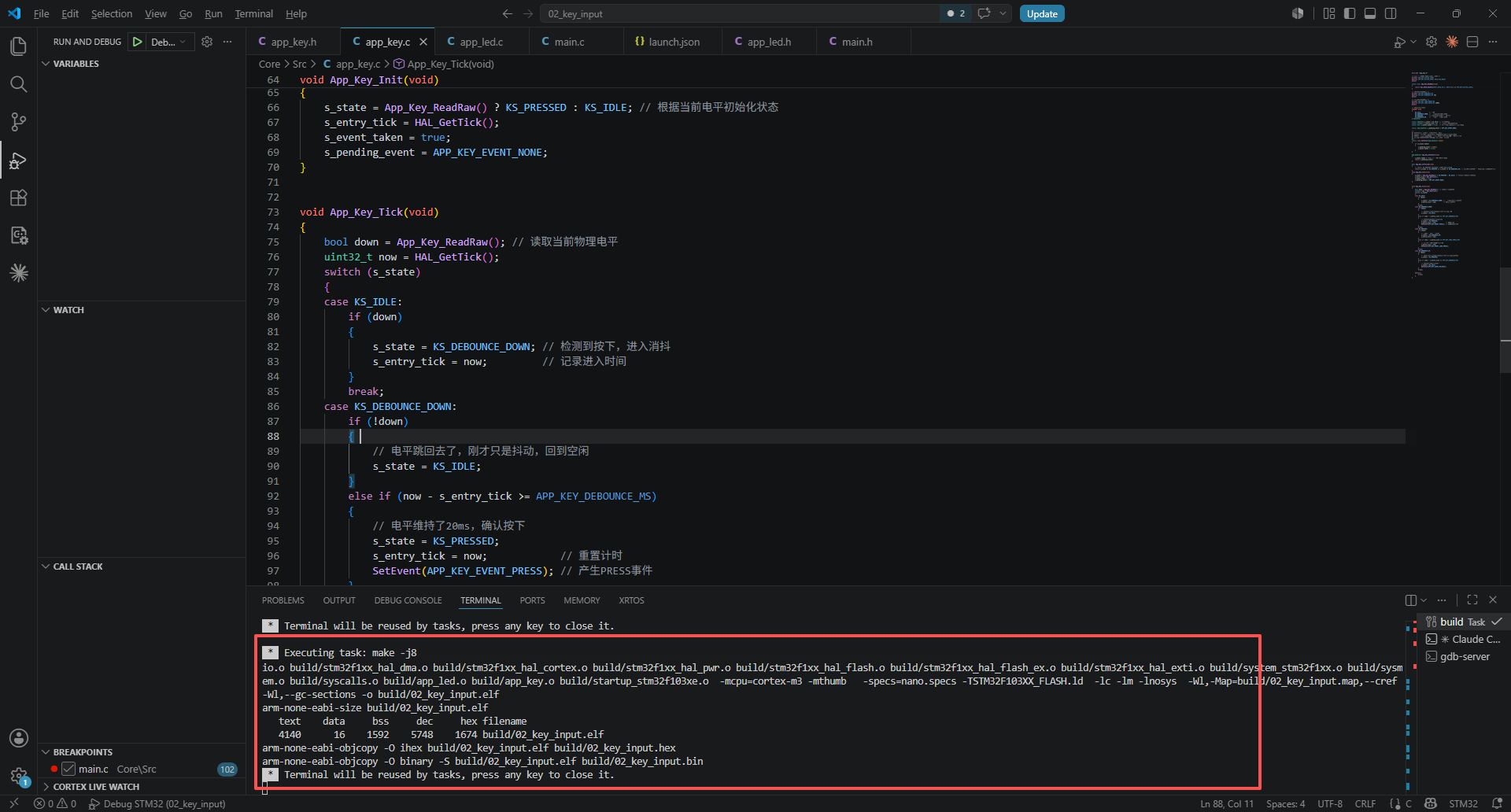

编译

在 VSCode 里按 Ctrl+Shift+B（或终端执行 make -j8）。确保输出里看到：

arm-none-eabi-size  02_key_input.elf
   text    data     bss     dec     hex filename
   xxxx     xxx     xxx    xxxx    xxxx 02_key_input.elf
Error 0

如果报 undefined reference to 'App_Key_xxx'，说明 app_key.c 没有加入编译。去 Makefile 的 C_SOURCES 里加上 Core/Src/app_key.c 。

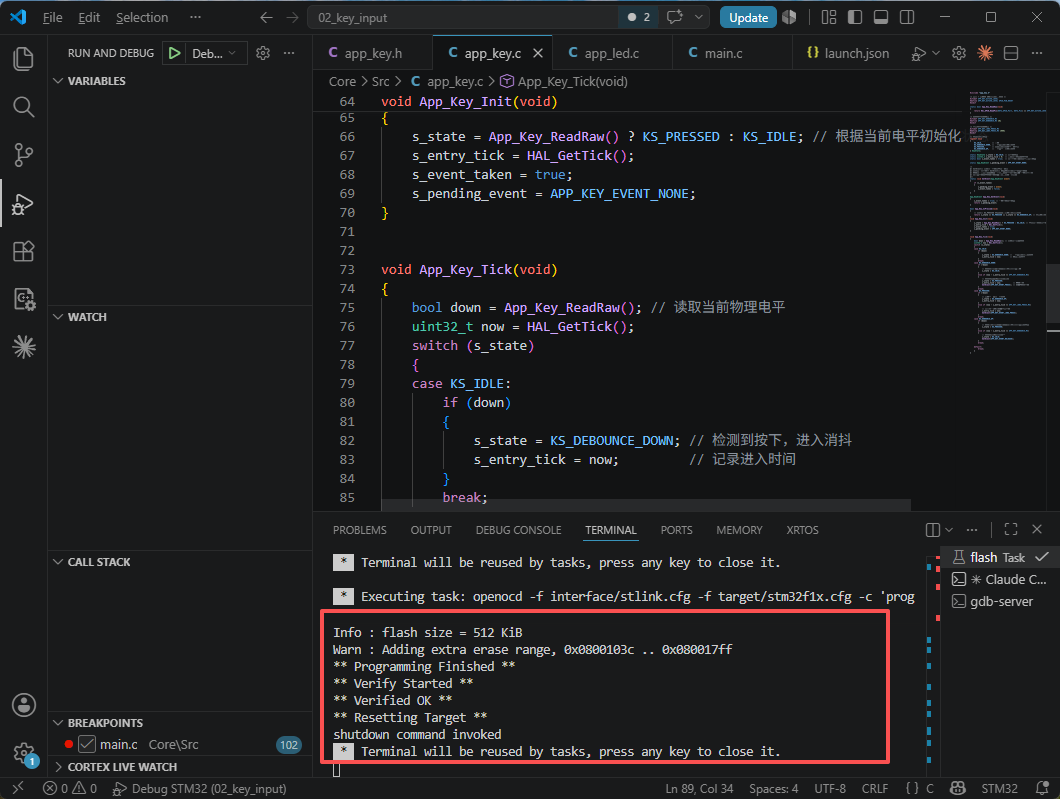

下载

终端执行：

make flash

（前提：第一篇配好了 flash 任务。如果没配，去 .vscode/tasks.json 确认 flash 任务存在。）

验证

按顺序测这四项，每项都可以独立验证：

测试项	操作	期望现象	如果不对，先查
短按	快速按一下松开	LED 翻转一次（不会闪好几下）	消抖时长是否太短、上拉/下拉方向
长按	按住不放超过 1 秒	LED 开始快速闪烁（每 100ms 翻转一次）	APP_KEY_LONG_PRESS_MS 值、long_press_mode 是否被设上
松开	长按闪烁中松开按键	LED 停止闪烁，保持当前亮/灭状态	case APP_KEY_EVENT_RELEASE 是否清掉了 long_press_mode
连续短按	连续快速短按多次	每按一次 LED 翻转一次，不丢、不重复	主循环是否有阻塞代码

最重要的一项测试： 按住按键不放，观察 LED。如果 LED 不是"按 1 秒后开始闪"，而是"刚一按下就开始狂闪"------说明消抖没生效，检查 APP_KEY_ACTIVE_LEVEL 和 CubeMX 上下拉配置是否匹配。

工程延申：状态机 vs 延时消抖

第一篇我们对比了 HAL_Delay 和 HAL_GetTick。这一篇对比两种消抖方式。

延时消抖（常见写法）

/* 检测到按键按下 */
if (HAL_GPIO_ReadPin(KEY_GPIO_Port, KEY_Pin) == GPIO_PIN_RESET) {
    HAL_Delay(20);   // 等 20ms
    if (HAL_GPIO_ReadPin(KEY_GPIO_Port, KEY_Pin) == GPIO_PIN_RESET) {
        // 确认按下
        App_LED_Toggle();
        while (HAL_GPIO_ReadPin(KEY_GPIO_Port, KEY_Pin) == GPIO_PIN_RESET); // 等松开
    }
}

问题分析：

问题	具体影响	为什么状态机能解决
HAL_Delay(20) 阻塞	CPU 20ms 不干活，回到第一篇的问题	Tick 不等人，看一眼就走，几十微秒
while(等松开) 死等	按住不放，整个程序卡死在这行	没有 while 死等，状态机停在 KS_PRESSED，主循环照跑
没法做长按	等松开的 while 循环里什么都不能做	KS_PRESSED 里加一个计时条件，天然支持
加第二个按键	每个按键都要独立的 static 变量，逻辑散落各处	把状态机变量封装成 struct，每个按键一个实例
改逻辑就要改结构	想加双击？整段代码重写	加状态 KS_WAIT_SECOND_CLICK，不改已有状态

状态机消抖（本篇写法）

/* 每个主循环周期调用一次，不阻塞 */
App_Key_Tick();

App_KeyEvent event = App_Key_GetEvent();
switch (event) {
    case APP_KEY_EVENT_PRESS:      /* 短按 */   break;
    case APP_KEY_EVENT_LONG_PRESS: /* 长按 */   break;
    case APP_KEY_EVENT_RELEASE:    /* 松开 */   break;
    default: break;
}

更进一步：多按键扩展

状态机的真正威力体现在多按键场景。延时消抖每加一个按键就是翻倍的 if 和 static 变量。状态机只需要把变量封装成结构体：

/* 每个按键一个独立的状态机实例 */
typedef struct {
    KeyState   state;
    uint32_t   entry_tick;
    bool       event_taken;
    App_KeyEvent pending_event;
    GPIO_TypeDef *port;
    uint16_t   pin;
    uint16_t   active_level;
} App_KeyInstance;

/* 两个按键，各自独立的状态 */
static App_KeyInstance s_key1;
static App_KeyInstance s_key2;

然后 App_Key_Tick 改成接受一个 App_KeyInstance * 参数，主循环里：

App_Key_Tick(&s_key1);
App_Key_Tick(&s_key2);

App_KeyEvent e1 = App_Key_GetEvent(&s_key1);
App_KeyEvent e2 = App_Key_GetEvent(&s_key2);

两个按键，逻辑完全一样，只是数据不同------这就是数据和逻辑分离。

下面我们就用这个思路，把一个单按键的工程升级为两个按键协作的模式切换器。

一句话： 延时消抖是"解决眼前问题"，状态机是"搭建一个可以持续加功能的框架"。刚开始多写几行，后面省几十行。

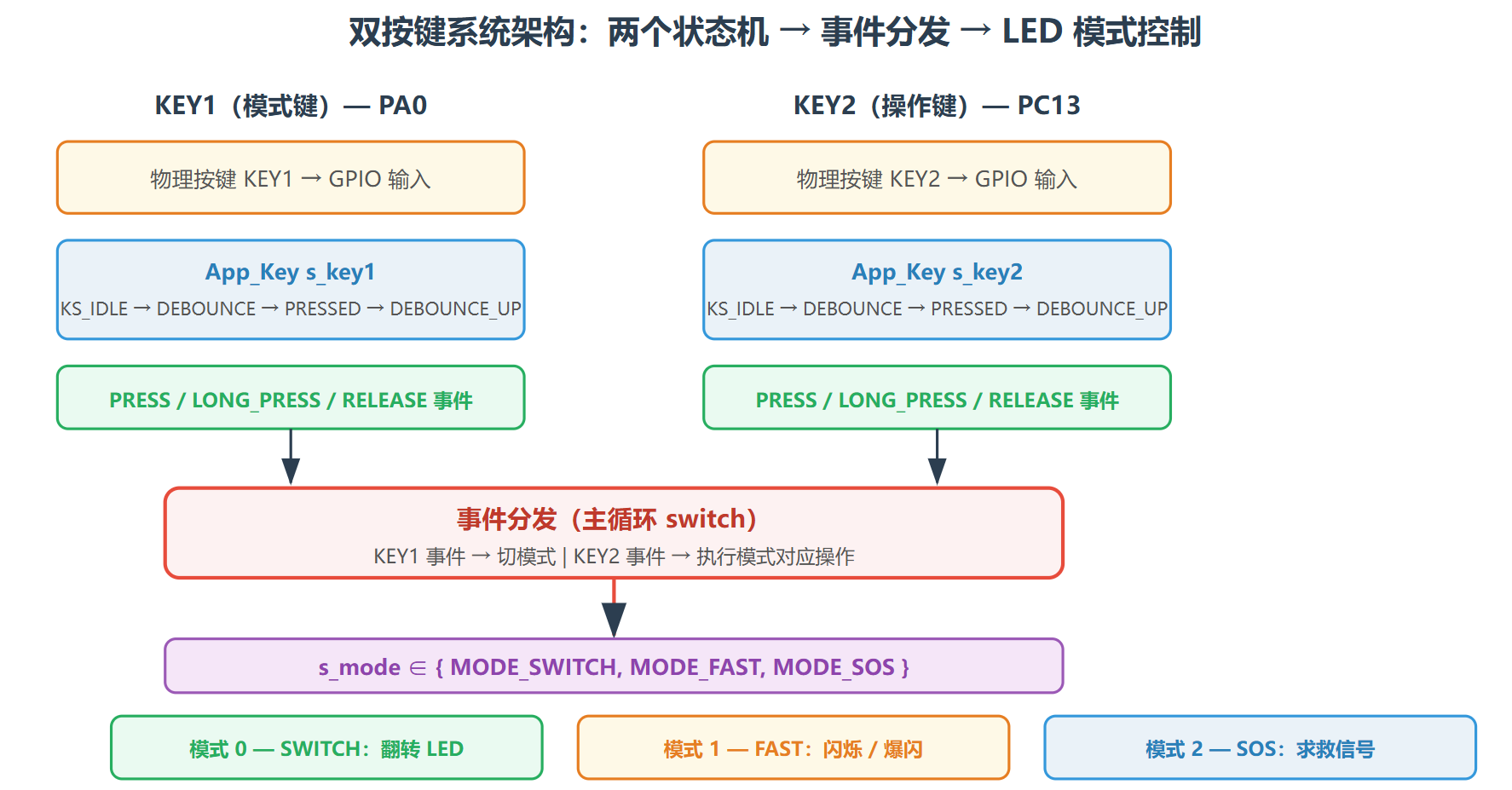

实战：两个按键协作------LED 模式切换器

前面我们一直在用一个按键。但大多数开发板上都不止一个按键。这一节我们把单按键状态机升级为多实例版本，用两个按键做一个 LED 模式切换器。

功能设计

按键	短按	长按（≥1s）
KEY1（PA0）--- 模式键	切换到下一个 LED 模式	回到模式 0
KEY2（PC13）--- 操作键	在当前模式下执行操作	爆闪（模式 1）

三种 LED 模式：

模式	KEY2 短按	KEY2 长按	松开 KEY2
0 --- 开关	LED 翻转	---	---
1 --- 快闪	LED 100ms 闪烁	LED 50ms 爆闪	停止闪烁
2 --- SOS	播放 SOS 求救信号	---	停止，LED 灭

你当然可以只接一个按键，切换模式用短按/长按区分。但两个按键各自分工------一个管选模式，一个管执行------操作逻辑更清晰，也是实际产品里最常见的交互方式。

升级 app_key 为多实例

单按键版本的变量是全局的（static KeyState s_state），只能管一个按键。要管两个按键，就得把状态变量装进 struct，每个按键一个 struct 实例。

app_key.h（多实例版）

#ifndef APP_KEY_H
#define APP_KEY_H

#include "main.h"
#include <stdbool.h>
#include <stdint.h>

typedef enum {
    APP_KEY_EVENT_NONE       = 0,
    APP_KEY_EVENT_PRESS      = 1,
    APP_KEY_EVENT_RELEASE    = 2,
    APP_KEY_EVENT_LONG_PRESS = 3,
} App_KeyEvent;

/* 每个物理按键对应一个 App_Key 变量 */
typedef struct {
    /* 配置（Init 时写入，之后只读） */
    GPIO_TypeDef *port;
    uint16_t      pin;
    uint16_t      active_level;

    /* 内部状态（Tick/GetEvent 管理，调用者不要直接读写） */
    uint8_t       state;
    uint32_t      entry_tick;
    bool          event_taken;
    App_KeyEvent  pending_event;
} App_Key;

void         App_Key_Init     (App_Key *key, GPIO_TypeDef *port,
                               uint16_t pin, uint16_t active_level);
void         App_Key_Tick     (App_Key *key);
App_KeyEvent App_Key_GetEvent (App_Key *key);
bool         App_Key_IsPressed(const App_Key *key);

#endif

和单按键版本的区别只有两点：

1. 所有状态变量（state、entry_tick、event_taken、pending_event）从全局挪进了 App_Key struct。
2. 每个函数多了一个 App_Key *key 参数------告诉函数"你在操作哪个按键"。

app_key.c（多实例版） --- 核心状态机逻辑和单按键版本完全相同 ，只是把 s_state 换成 key->state，把 s_entry_tick 换成 key->entry_tick：

#include "app_key.h"

#ifndef APP_KEY_DEBOUNCE_MS
#define APP_KEY_DEBOUNCE_MS   20u
#endif

#ifndef APP_KEY_LONG_PRESS_MS
#define APP_KEY_LONG_PRESS_MS  1000u
#endif

#ifndef APP_KEY_ACTIVE_LEVEL
#define APP_KEY_ACTIVE_LEVEL  GPIO_PIN_RESET
#endif

typedef enum { KS_IDLE, KS_DEBOUNCE_DOWN, KS_PRESSED, KS_DEBOUNCE_UP } KeyState;

static bool read_raw(const App_Key *key)
{
    return HAL_GPIO_ReadPin(key->port, key->pin) == key->active_level;
}

static void set_event(App_Key *key, App_KeyEvent event)
{
    if (key->event_taken) {
        key->pending_event = event;
        key->event_taken   = false;
    }
}

void App_Key_Init(App_Key *key, GPIO_TypeDef *port, uint16_t pin, uint16_t active_level)
{
    key->port         = port;
    key->pin          = pin;
    key->active_level = active_level;
    key->state        = read_raw(key) ? KS_PRESSED : KS_IDLE;
    key->entry_tick   = HAL_GetTick();
    key->event_taken  = true;
    key->pending_event = APP_KEY_EVENT_NONE;
}

App_KeyEvent App_Key_GetEvent(App_Key *key)
{
    key->event_taken = true;
    return key->pending_event;
}

bool App_Key_IsPressed(const App_Key *key)
{
    return (key->state == KS_PRESSED || key->state == KS_DEBOUNCE_UP);
}

void App_Key_Tick(App_Key *key)
{
    bool     down = read_raw(key);
    uint32_t now  = HAL_GetTick();

    switch ((KeyState)key->state) {

    case KS_IDLE:
        if (down) { key->state = KS_DEBOUNCE_DOWN; key->entry_tick = now; }
        break;

    case KS_DEBOUNCE_DOWN:
        if (!down) {
            key->state = KS_IDLE;
        } else if (now - key->entry_tick >= APP_KEY_DEBOUNCE_MS) {
            key->state = KS_PRESSED;
            key->entry_tick = now;
            set_event(key, APP_KEY_EVENT_PRESS);
        }
        break;

    case KS_PRESSED:
        if (!down) {
            key->state = KS_DEBOUNCE_UP;
            key->entry_tick = now;
        } else if (now - key->entry_tick >= APP_KEY_LONG_PRESS_MS) {
            key->entry_tick = now;
            set_event(key, APP_KEY_EVENT_LONG_PRESS);
        }
        break;

    case KS_DEBOUNCE_UP:
        if (down) {
            key->state = KS_PRESSED;
        } else if (now - key->entry_tick >= APP_KEY_DEBOUNCE_MS) {
            key->state = KS_IDLE;
            set_event(key, APP_KEY_EVENT_RELEASE);
        }
        break;
    }
}

这段代码值得你仔细对比单按键版本。 你会发现状态机的 switch-case 一个字都没变------同样的四个状态，同样的转换条件。唯一的变化是把 s_xxx 换成了 key->xxx。这就是 struct 的价值：逻辑写一次，数据各一份。

CubeMX 配置

在之前的基础上，再加一个 KEY2 引脚：

引脚	User Label	GPIO mode	Pull-up/Pull-down
PA0	KEY1	GPIO_Input	Pull-up
PC13	KEY2	GPIO_Input	Pull-up
PB5	LED	GPIO_Output	（沿用）

生成代码后，Core/Inc/main.h 里应该有：

#define KEY1_GPIO_Port  GPIOA
#define KEY1_Pin        GPIO_PIN_0
#define KEY2_GPIO_Port  GPIOC
#define KEY2_Pin        GPIO_PIN_13
#define LED_GPIO_Port   GPIOB
#define LED_Pin         GPIO_PIN_5

main.c 调用方式

这是本篇最"大"的一段代码，但结构很清楚：两个按键各自跑状态机，主循环根据事件 + 当前模式决定 LED 行为。

/* USER CODE BEGIN PV */
/* 两个按键实例 */
static App_Key s_key1;
static App_Key s_key2;

/* LED 模式 */
typedef enum {
    MODE_SWITCH = 0,  /* 开关模式 */
    MODE_FAST,         /* 快闪模式 */
    MODE_SOS,          /* SOS 信号 */
    MODE_COUNT
} LedMode;

static LedMode   s_mode            = MODE_SWITCH;
static bool      s_continuous_mode = false;
static uint32_t  s_blink_tick      = 0;
static uint8_t   s_sos_step        = 0;
static uint32_t  s_sos_tick        = 0;
/* USER CODE END PV */

/* USER CODE BEGIN 2 */
App_LED_Init();
App_Key_Init(&s_key1, KEY1_GPIO_Port, KEY1_Pin, APP_KEY_ACTIVE_LEVEL);
App_Key_Init(&s_key2, KEY2_GPIO_Port, KEY2_Pin, APP_KEY_ACTIVE_LEVEL);
/* USER CODE END 2 */

/* USER CODE BEGIN WHILE */
while (1)
{
    /* 跑两个状态机 */
    App_Key_Tick(&s_key1);
    App_Key_Tick(&s_key2);

    /* ====== KEY1：模式切换 ====== */
    App_KeyEvent e1 = App_Key_GetEvent(&s_key1);
    switch (e1) {
    case APP_KEY_EVENT_PRESS:
        /* 短按 KEY1 → 切到下一个模式 */
        s_mode            = (LedMode)((s_mode + 1) % MODE_COUNT);
        s_continuous_mode = false;
        s_sos_step        = 0;
        App_LED_Off();
        break;

    case APP_KEY_EVENT_LONG_PRESS:
        /* 长按 KEY1 → 回到模式 0 */
        s_mode            = MODE_SWITCH;
        s_continuous_mode = false;
        s_sos_step        = 0;
        App_LED_Off();
        break;

    default: break;
    }

    /* ====== KEY2：在当前模式下执行操作 ====== */
    App_KeyEvent e2 = App_Key_GetEvent(&s_key2);

    switch (s_mode) {

    case MODE_SWITCH:
        if (e2 == APP_KEY_EVENT_PRESS) {
            App_LED_Toggle();   /* 短按 = 翻转 */
        }
        break;

    case MODE_FAST:
        if (e2 == APP_KEY_EVENT_PRESS) {
            s_continuous_mode = true;
            s_blink_tick      = HAL_GetTick();
        }
        if (e2 == APP_KEY_EVENT_LONG_PRESS) {
            s_continuous_mode = true;
            s_blink_tick      = HAL_GetTick();
        }
        if (e2 == APP_KEY_EVENT_RELEASE) {
            s_continuous_mode = false;
            App_LED_Off();
        }
        break;

    case MODE_SOS:
        if (e2 == APP_KEY_EVENT_PRESS) {
            s_continuous_mode = true;
            s_sos_step        = 0;
            s_sos_tick        = HAL_GetTick();
        }
        if (e2 == APP_KEY_EVENT_RELEASE) {
            s_continuous_mode = false;
            s_sos_step        = 0;
            App_LED_Off();
        }
        break;

    default: break;
    }

    /* ====== 持续行为：闪烁 / SOS ====== */
    if (s_continuous_mode) {
        uint32_t now = HAL_GetTick();

        if (s_mode == MODE_FAST) {
            /* KEY2 按着 = 50ms 爆闪；松开 = 100ms 快闪 */
            uint32_t interval = App_Key_IsPressed(&s_key2) ? 50u : 100u;
            if (now - s_blink_tick >= interval) {
                s_blink_tick = now;
                App_LED_Toggle();
            }
        }
        else if (s_mode == MODE_SOS) {
            /* SOS 摩尔斯码：... --- ... 以 100ms 为步进 */
            if (now - s_sos_tick >= 100) {
                s_sos_tick = now;

                static const uint8_t seq[] = {
                    1,0, 1,0, 1,0,                /* S S S（三短） */
                    2,2,2,0, 2,2,2,0, 2,2,2,0,    /* O O O（三长） */
                    1,0, 1,0, 1,0,                /* S S S（三短） */
                    0,0, 0,0, 0,0, 0,0,            /* 结尾停顿 */
                };

                uint8_t cmd = seq[s_sos_step];
                s_sos_step = (s_sos_step + 1) % (sizeof(seq));

                if (cmd == 1 || cmd == 2) App_LED_On();
                else                        App_LED_Off();
            }
        }
    }

    /* USER CODE END WHILE */

    /* USER CODE BEGIN 3 */

    /* USER CODE END 3 */
}

代码解读

这段代码看起来长，但拆开看只有四个部分：

1. 数据定义（PV 区）： 两个 App_Key 变量、模式枚举、几个持续行为用的标志位和时间戳。和单按键版本的区别是：多了 s_key2，多了模式枚举，多了 SOS 序列状态。

2. 状态机扫描（while 顶部）： 每个 Tick 周期扫两个按键。两个 Tick 各跑各的，互不干扰。这就是多实例的好处------加一个按键只加一行 App_Key_Tick()。

3. 事件处理（中间两大段 switch）：

   • KEY1 的事件很简单：短按切模式、长按回模式 0。
   • KEY2 的事件看当前模式：模式 0 最简单（翻转 LED），模式 1 区分短按和长按来控制闪烁频率，模式 2 启动 SOS 序列。

4. 持续行为（底部 if 块）： 闪烁和 SOS 是持续性的------不能放在事件响应里（事件只触发一次），必须在事件设好标志位后，每圈都检查、每圈都可能翻转 LED。

关键设计：s_continuous_mode 标志位。 它在 KEY2 PRESS 事件里被设为 true，在 RELEASE 事件里被设为 false（模式 0 除外，模式 0 的短按是瞬态动作不需要持续行为）。底部 if 块检查这个标志决定是否执行闪烁/SOS 循环。这是"事件触发瞬时动作 + 标志驱动持续行为"的典型模式。

SOS 信号怎么做的？ SOS 是国际求救信号：三短、三长、三短（摩尔斯码 ... --- ...）。实现上用一个预定义的序列数组 seq[]，以 100ms 为步进。1 表示这 100ms LED 亮（短），2 也表示亮但因为连续 3 个 2 所以实际亮 300ms（长），0 表示灭。s_sos_step 记录当前跑到序列的哪一步，每 100ms 前进一步，跑完一圈自动循环。

验证

编译下载后，按这个顺序测试：

步骤	操作	期望
1	按 KEY2	LED 翻转（你在模式 0）
2	按 KEY1	切换到模式 1，LED 灭
3	按住 KEY2 不放	LED 50ms 爆闪
4	松开 KEY2	切换到 100ms 快闪，然后灭
5	按 KEY1	切换到模式 2，LED 灭
6	短按 KEY2 一下	SOS 信号循环播放
7	松开 KEY2（如果还按着）	SOS 停止
8	长按 KEY1	回到模式 0，LED 灭

所有操作都流畅，无卡顿------全程没有 HAL_Delay。

移植到其他板子的修改点

要改的地方	为什么要改	在哪里改
按键引脚	每块板子按键接到不同 GPIO	CubeMX Pinout，给新引脚设 User Label = KEY
上拉/下拉方向	按键另一端接 GND 还是 3.3V	CubeMX GPIO 配置；代码 APP_KEY_ACTIVE_LEVEL
消抖时长	不同按键机械特性不同	app_key.c 顶部 APP_KEY_DEBOUNCE_MS（默认 20ms 适用大部分场景）
长按时长	不同产品需求不同	app_key.c 顶部 APP_KEY_LONG_PRESS_MS
多个按键	每个按键需要独立的 GPIO 和 User Label	在 CubeMX 为每个按键设独立的 User Label（如 KEY1, KEY2），App_Key_Init 时传入各自的引脚

移植的核心原则：只改配置，不改逻辑。 CubeMX 管引脚映射，#ifndef 宏管参数覆盖。状态机代码本身对新板子零修改。

常见问题排查

1. 按键完全没反应

优先检查	具体做法
引脚对不对	CubeMX 里确认按键 GPIO 设置正确，User Label = KEY
上下拉对不对	万用表测按键空闲时引脚电平：上拉接法应该读到 3.3V，下拉接法应该读到 0V
#error 编译提示	如果报 "KEY_GPIO_Port is not defined"，去 CubeMX 设置 User Label
Makefile 漏了 app_key.c	检查 C_SOURCES，漏加会报 undefined reference
初始化是否调用	App_Key_Init() 是否在 MX_GPIO_Init() 之后调用了

2. 按一次触发好几次（消抖失效）

优先检查	具体做法
消抖时间太短	加大 APP_KEY_DEBOUNCE_MS（常见范围 15~50ms）
Tick 调用频率太低	主循环里有阻塞代码吗？如果有 HAL_Delay 或长时间操作，Tick 间隔太大会错过消抖窗口
APP_KEY_ACTIVE_LEVEL 反了	上拉接法应该用 GPIO_PIN_RESET，下拉用 GPIO_PIN_SET。配反了会导致"没按的时候状态机以为按了"
硬件滤波电容脱焊	检查原理图上按键两端的电容（如 100nF），确认没有虚焊

3. 长按不触发

优先检查	具体做法
时间阈值	APP_KEY_LONG_PRESS_MS 是否被意外改成了很大的值
是否产生了 PRESS 事件	先确认短按能正常触发 PRESS------如果消抖失败没进入 PRESSED 状态，长按永远不会触发
主循环 Tick 调用频率	如果两次 Tick 之间隔了太久，可能错过了长按检测窗口

4. 松开后 LED 还在闪

检查 main.c 里的 case APP_KEY_EVENT_RELEASE: 分支------是否写了 long_press_mode = false;。这个变量不清掉，闪烁循环会一直跑。

5. 编译报 "undefined reference to App_Key_xxx"

app_key.c 没有加入编译。在 Makefile 的 C_SOURCES 里加上 Core/Src/app_key.c 。注意：

• `` 后面不能有空格
• 要加在 Makefile 中已有的 Core/Src/xxx.c 附近，保持格式一致

6. 上电时按键刚好被按着，触发了 PRESS 事件

App_Key_Init() 里已经处理了这种情况------如果初始化时检测到按键是按下的，直接进入 KS_PRESSED 状态，不会触发 PRESS 事件。如果你还是遇到了，确认 App_Key_Init() 在 App_Key_Tick() 第一次被调用之前执行。

本篇小结

这一篇我们从一个看似简单的按键，引出了嵌入式编程里三个核心的工程概念：

收获	具体来说
状态 > 变量	不用一堆 static 变量东拼西凑，用 4 个清晰的状态描述按键的全部行为
事件驱动	状态机负责产生事件（PRESS / RELEASE / LONG_PRESS），主循环负责响应事件------各管各的，互不侵入
零阻塞	Tick 不等人，全程无 HAL_Delay。消抖的 20ms 和长按的 1000ms，都是用"每次来看看时间到了没"来实现的
可移植	CubeMX User Label + #ifndef 配置宏 + App_Key_ReadRaw 电平适配------换板子只改配置，不改逻辑
数据与逻辑分离	状态机逻辑（app_key.c）写一次，每个按键一个 App_Key struct 实例。加按键 = 加一行 App_Key_Tick()

这个状态机骨架在本系列会反复出现------定时器任务调度、串口协议解析、I2C 设备状态管理，本质上都是"状态机 + 事件驱动"。

这个状态机骨架在本系列会反复出现------定时器任务调度、串口协议解析、I2C 设备状态管理，本质上都是"状态机 + 事件驱动"。

如果你是刚开始学 STM32 的新手，建议把这篇文章的代码完整敲一遍。 不是因为你需要记住每一行------而是因为敲的过程中你会被迫思考：为什么是这四个状态？为什么 s_entry_tick 在长按触发后要重置？为什么 SetEvent 里要检查 s_event_taken？当你自己写一遍，这些设计决策会从"作者说的"变成"我理解了的"。

练习

基础练习（单按键）：

1. 改长按时间： 把 APP_KEY_LONG_PRESS_MS 改成 2000（2 秒），重新编译下载，确认长按确实需要按更久才触发。
2. 改消抖时间： 把 APP_KEY_DEBOUNCE_MS 改成 5，下载看看短按会不会触发多次（人为制造消抖失败）。再改回 20。这个实验让你直观感受消抖时间的作用。

进阶练习（双按键）：

3. 加第四个模式： 在 LedMode 里加一个 MODE_SLOW_BLINK------KEY2 短按进入 500ms 慢闪，再短按停止。提示：在 switch (s_mode) 里加一个 case，在 if (s_continuous_mode) 里加对应的闪烁逻辑。
4. KEY1 双击检测： 在状态机里加一个 KS_WAIT_SECOND_CLICK 状态------KEY1 在第一次 PRESS 后的 500ms 内如果再次按下，就算双击，直接回到模式 0。提示：单按键版本的状态机需要加一个状态和对应的跳转逻辑。这个练习有难度，先画状态转移图再动手。

下一篇预告

按键搞定了，下一篇我们加上串口打印------把按键事件（"短按了"、"长按了"、"松开了"）输出到电脑上，顺便把 printf 重定向到串口，让开发板能"说话"。

串口加上之后，调试就不用靠 LED 闪了------想在电脑上看到什么变量、什么状态，printf 出来就行。这是整个系列的基建工程。
