校平机很少单独运行。在现代金属加工工厂中，校平机通常作为开卷-校平-剪切（或冲压）自动化产线的核心工序节点，与开卷机、夹送辊、飞剪、定尺剪等设备协同工作。如何让校平机与上下游设备在速度、张力、节拍上精确匹配，是产线系统集成的关键课题。本文从产线结构、协调控制逻辑、常见集成难点三个维度，系统介绍校平机在自动化产线中的集成方式。了解更多
一、典型产线结构：校平机在哪个位置

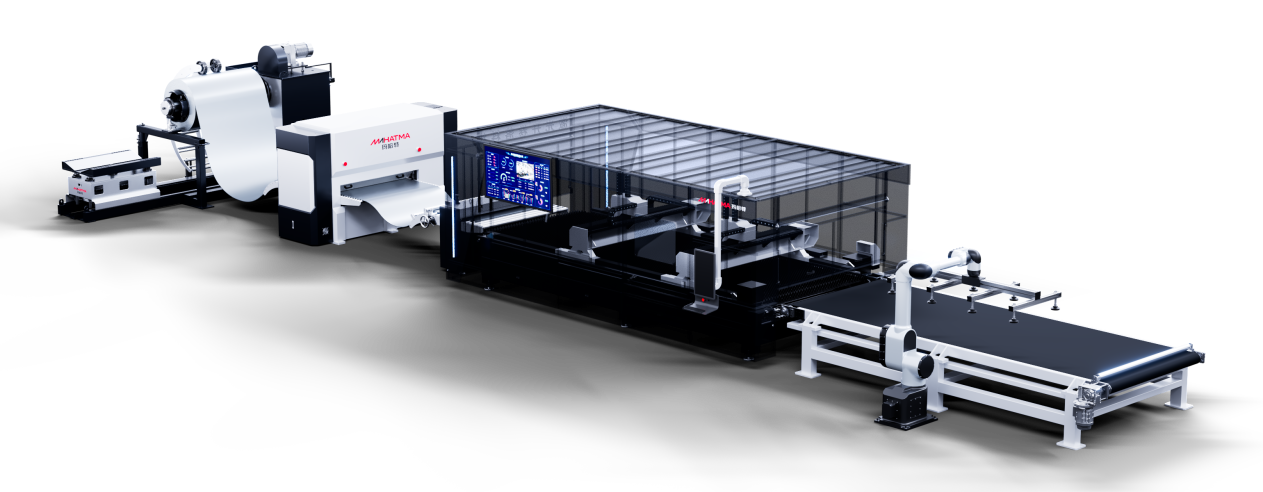

开卷校平剪切线（Decoiling-Leveling-Cutting Line）是最常见的包含校平机的自动化产线，其基本结构从上料侧到下料侧依次为：
开卷机 → 矫头（导入辊） → 夹送辊 → 储料坑/活套 → 校平机 → 出料夹送辊 → 定尺剪/飞剪 → 堆垛台
各设备的功能定位：
- 开卷机：将卷料展开并提供恒张力送料，通常配备涨紧式或气胀式卷筒
- 矫头（头部矫直器）：对卷料头尾的大曲率弯曲进行粗矫，避免板材头部无法进入校平机辊缝
- 夹送辊：在开卷机与校平机之间主动夹持送料，防止张力波动影响校平质量
- 储料坑/活套：吸收开卷机与校平机之间的速度差，实现两侧设备的解耦控制
- 校平机：精矫板材至目标平整度，是产线的精度核心
- 定尺剪/飞剪：按设定长度剪切，飞剪可在板材运动中剪切，无需停机，适合高速产线
二、速度协调：产线节拍控制的核心
产线中各设备的运行速度必须协调一致，否则会出现板材在设备间堆积（松弛）或过度拉伸（张力过大），两者都会影响矫平质量和设备安全。
主从速度控制架构
典型的控制策略是以校平机为"主机"，其他设备跟随其速度运行：
- 校平机设定目标线速度，其驱动变频器输出速度给定信号
- 开卷机根据当前卷径计算转速，保证线速度与校平机同步，并通过张力传感器（舞蹈辊）做闭环张力调节
- 夹送辊速度略高于开卷机侧（约0.5%～1%），在板材上建立微小正张力，保证送料稳定
- 飞剪/定尺剪根据校平机出口速度和定尺长度，计算切割时序，通过编码器测长触发剪切动作
活套的缓冲作用
当开卷机更换新卷时，产线需要短暂停机穿料，但校平机后方的剪切工序可能仍需继续运行（利用活套中已储存的板材）。活套的容量决定了换卷停机期间下游设备能持续运行多久，这是产线设计时需要计算的关键参数。
三、张力控制：影响矫平质量的隐性因素
校平机入口侧的板材张力并非越大越好，也并非越小越好------张力状态直接影响矫平辊对板材的实际作用效果。
张力过大：板材在进入校平机前已产生额外塑性延伸，打乱了矫平辊的预设压下量计算，可能导致矫平过度或在板材宽度方向上产生新的张力不均（诱发边波）。
张力过小（甚至出现松弛）：板材在辊缝前方拱起或抖动，导致咬入角度不稳定，矫平力作用不均，板面出现周期性波纹。
因此，高精度产线通常在校平机入口侧配置张力检测辊，将张力信号反馈至开卷机和夹送辊的控制系统，维持张力在设定范围内的稳定。
四、对中控制：宽幅板材的侧向精度保障
对于宽幅板材（宽度超过800 mm），板材在产线中的侧向位置偏差（偏卷）会导致：
- 矫平辊两侧受力不对称，引发矫平后的镰刀弯（横向弯曲）
- 剪切件定尺长度两侧不一致，形成梯形废料
对中控制系统（CPC，Center Position Control）通过以下方式解决偏卷问题：
- 检测：在产线入口侧安装边部检测传感器（光电或超声波），实时测量板材侧边位置
- 纠偏：驱动开卷机横移机构（液压缸或伺服电机）侧向平移，将偏卷量控制在±1 mm以内
- 预测补偿：部分先进系统还能根据卷料的历史偏移规律进行预测性纠偏，而非仅做被动响应
五、常见集成难点与解决思路
难点一：多设备速度同步的动态抖动
在产线加速、减速阶段，各设备的惯量不同，速度跟随响应存在时差，容易在板材上产生张力波动。解决方案是对各轴变频器配置前馈加速度补偿，在速度给定信号中叠加加速度预测项，减小动态追踪误差。
难点二：薄板卷料的头部引入问题
卷料头部通常有较大的卷曲残余变形，手工引入校平机辊缝时容易折弯或卡料。自动化产线可配置气动压板或导向弧形板，将板材头部压平后引导进入辊缝，减少人工干预。
难点三：不同规格切换时的参数联动
当产线切换板材规格（厚度、材质、宽度变化）时，校平机的辊缝参数、开卷机张力设定、飞剪定尺长度均需同步调整。若采用手动逐一修改，不仅耗时还容易出错。现代产线通过"工艺配方"功能（Recipe Management）解决这一问题：将某一规格对应的所有设备参数预存为一个配方，切换时一键调用，产线各设备同步更新参数。
校平机在自动化产线中的集成，涉及速度协调、张力控制、对中纠偏、通讯协议、多设备参数联动等多个系统层面。理解这些集成逻辑，不仅有助于产线的规划设计，也是日常运维中快速定位产线质量问题根源的重要基础。校平机的精度潜力能否充分发挥，很大程度上取决于整条产线系统集成的质量。
