一、基础概念与核心区别

1. 蓝牙（Bluetooth / BLE）

定义 ：短距离、低功耗无线通信技术，工作在2.4GHz频段，分经典蓝牙（BR/EDR）和低功耗蓝牙（BLE） ，嵌入式设备常用BLE（蓝牙4.0+）。

特点 ：功耗极低、传输距离近（10~50米）、速率低（BLE约1Mbps）、支持多设备连接、成本低。

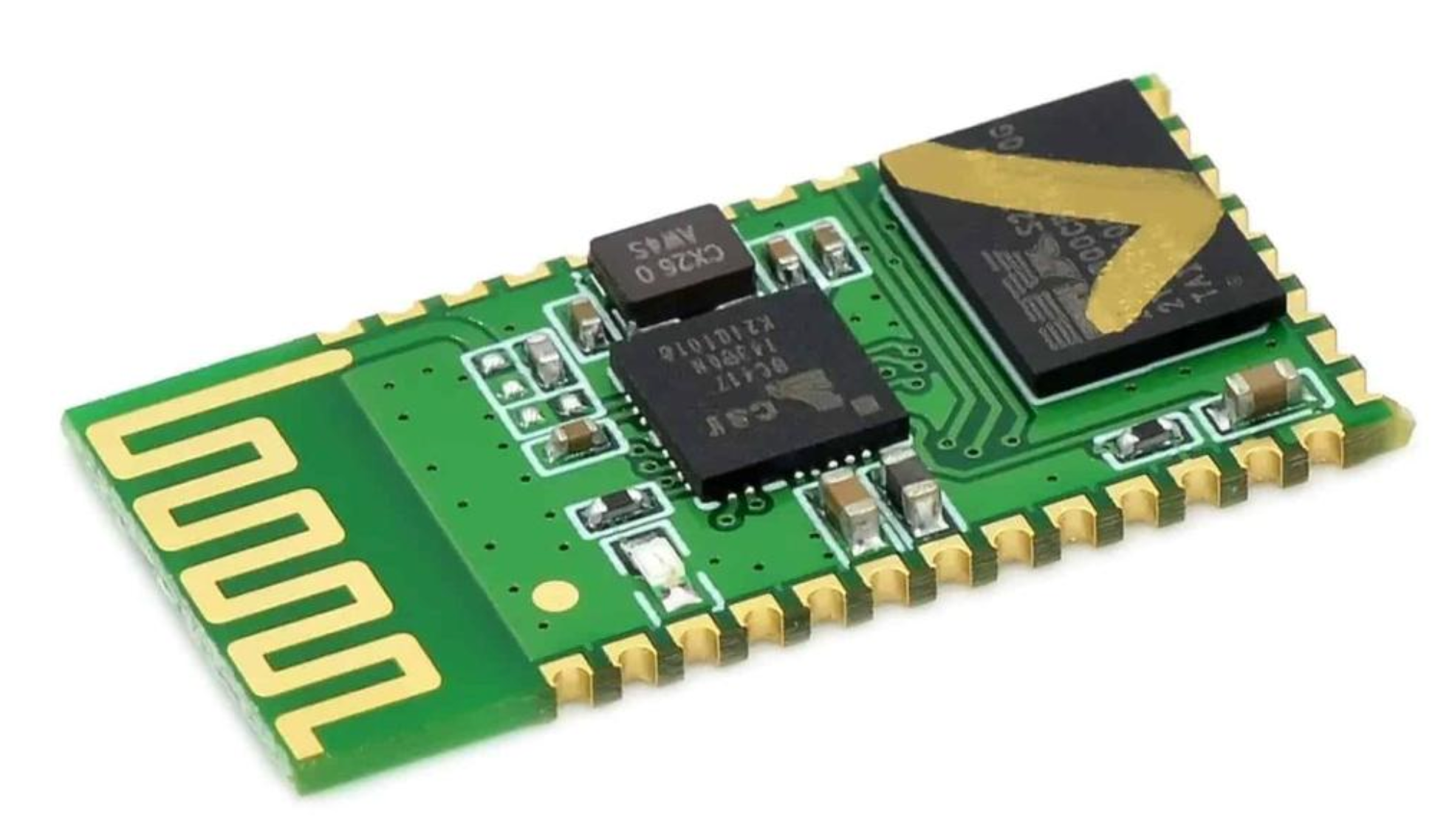

典型模块 ：HC-05（经典）、ESP32-BLE、JDY-31、nRF52832。

2. WiFi（IEEE 802.11）

定义 ：无线局域网技术，工作在2.4GHz/5GHz频段，嵌入式常用2.4GHz WiFi（802.11b/g/n） ，部分支持5GHz（802.11ac/ax）。

特点 ：高速率（150Mbps_{1Gbps）、传输距离远（30}100米）、功耗较高、可连路由器/云端、支持大流量数据。

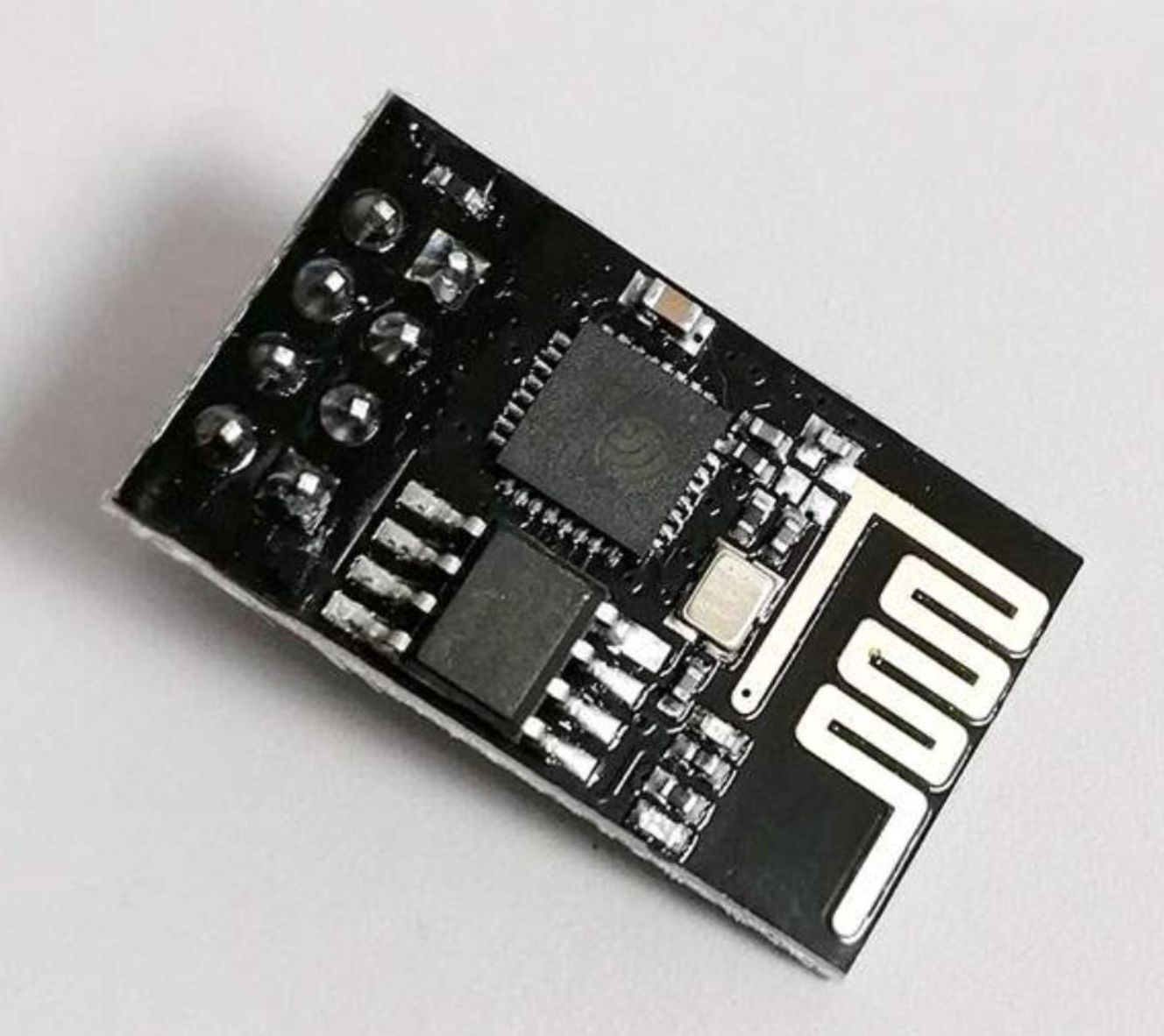

典型模块 ：ESP8266、ESP32、RTL8720、MT7681。

3. 核心区别（嵌入式测试重点）

对比项	蓝牙（BLE）	WiFi（2.4G）
功耗	极低（μA级）	较高（mA级）
速率	低（~1Mbps）	高（~50Mbps）
距离	近（10米）	中（30米）
场景	传感器、穿戴、遥控器	智能家居、视频、云端上传
测试重点	连接稳定性、功耗、兼容性	吞吐量、抗干扰、漫游、OTA

---

二、蓝牙（BLE）嵌入式测试详解

（一）测试体系（5大核心维度）

1. 射频性能测试（RF，必测）

目的 ：验证2.4GHz无线信号收发质量，确保通信稳定、无干扰。

关键参数：

• 发射功率：BLE标准-20dBm~+10dBm，过高干扰WiFi，过低距离短。
• 接收灵敏度：BER=0.1%时最小可识别信号，典型-90dBm~-100dBm，差则易断连。
• 频偏：实际频率与标称值偏差，≤±50kHz，过大导致连接失败。
• RSSI ：接收信号强度，正常-40dBm~-90dBm，波动大=信号不稳。

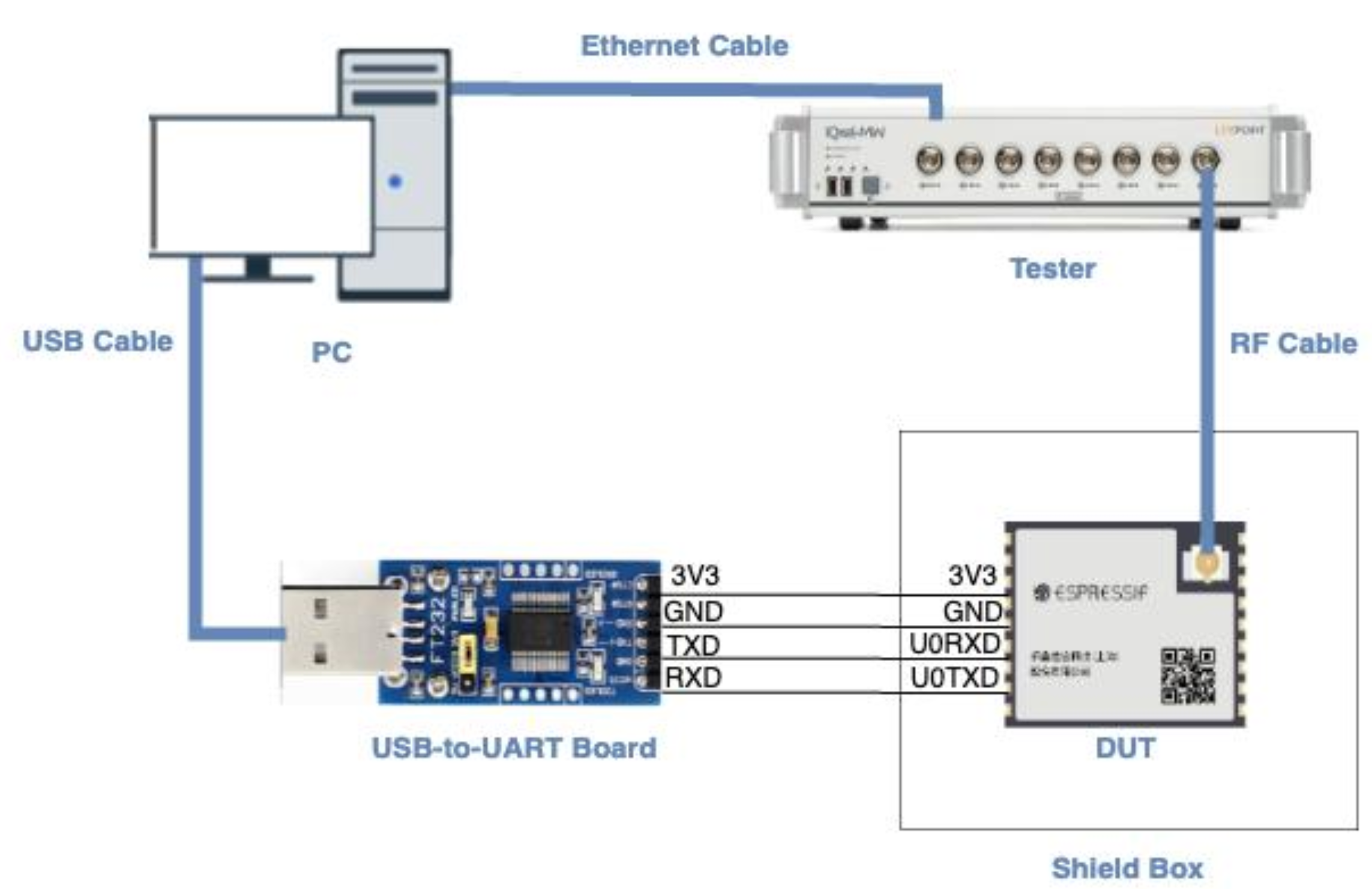

  测试环境 ：屏蔽箱+蓝牙综测仪（IQxel/Keysight）+PC+DUT。


2. 功能测试（基础）

核心场景：

• 扫描/广播：设备可被手机/主机扫描，广播包正常（设备名、UUID、信号强度）。
• 配对/连接：PIN码配对、自动连接、多连接（1主多从）、连接超时/断开重连。
• 数据传输：收发数据正常、无丢包/乱码、MTU大小匹配（BLE默认27字节）。
• 角色切换 ：主从切换、广播/连接模式切换。

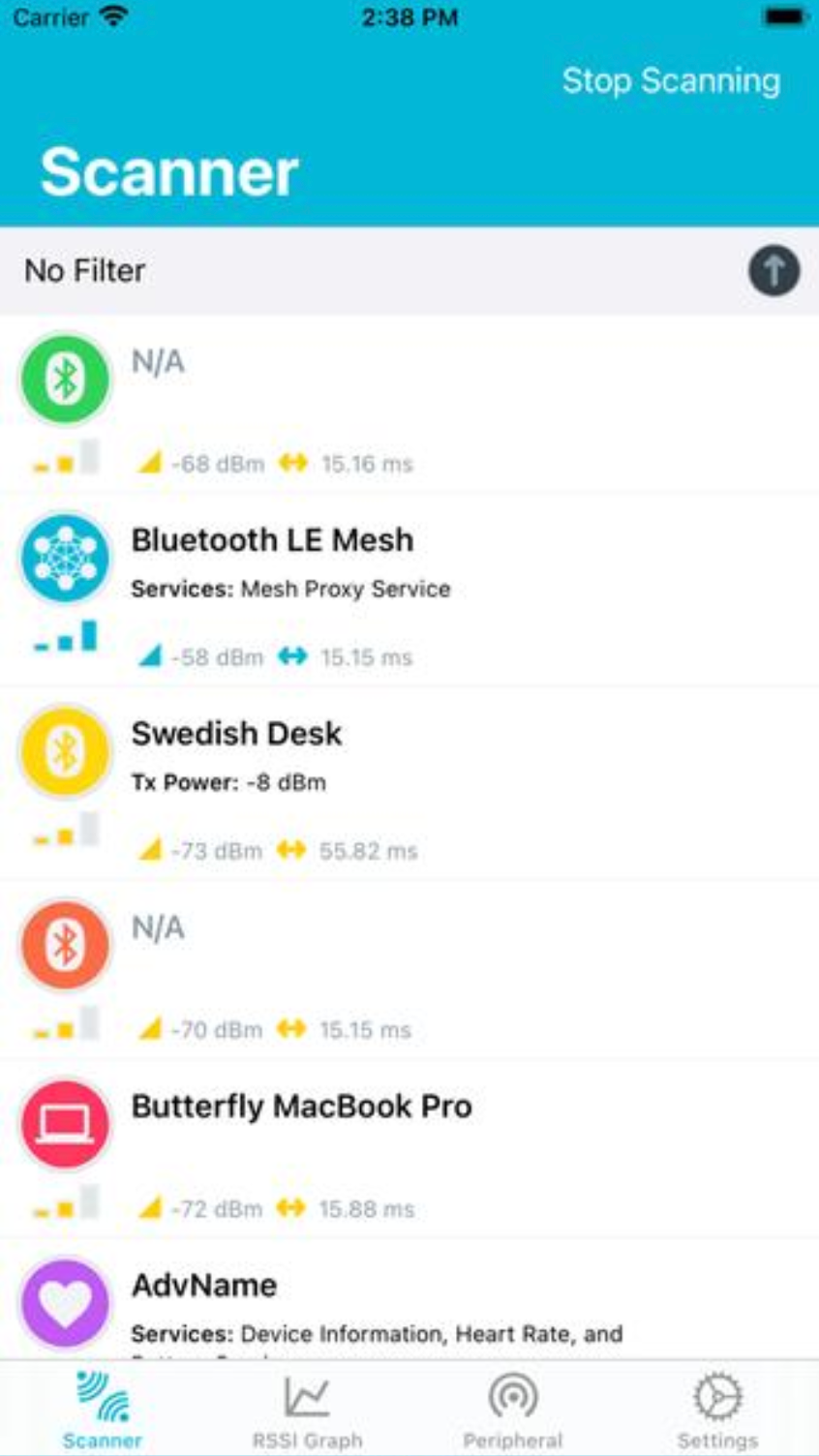

  工具：手机蓝牙调试APP（nRF Connect）、串口助手、蓝牙协议分析仪。

3. 功耗测试（BLE核心）

目的 ：验证低功耗特性，保障电池续航（如手环、传感器）。

关键状态：

• 广播态：电流~100μA（间隔100ms）。
• 连接空闲：电流~50μA。
• 数据传输：电流~10mA。
• 深度休眠 ：电流<1μA。
  工具：直流稳压电源+高精度电流计（如Keithley 2450）、功耗分析软件。

4. 稳定性测试（长期可靠性）

核心场景：

• 长时间连接：连续7天连接，无断连、无死机、无内存泄漏。
• 反复连接/断开：循环5000次，每次连接成功、数据正常、重连迅速。
• 多设备并发：1主连3~5从机，无卡顿、无丢包、无连接失败。
• 环境干扰：WiFi/微波炉/其他蓝牙设备同环境，连接稳定、RSSI波动小。

5. 兼容性与认证测试

兼容性 ：与不同品牌手机（安卓/苹果）、蓝牙模块、协议栈（BLE 4.2/5.0/5.3）适配。

认证：BQB（蓝牙SIG认证，必做）、FCC/CE（射频合规）。

（二）常见Bug与真实现象

1. 连接不稳定：距离>5米断连、RSSI波动>20dB、重连慢（>3秒），根因：天线匹配差、射频电路虚焊、晶振漂移。
2. 数据丢包/乱码：连续发包丢失率>1%、数据错位，根因：MTU不匹配、缓冲区溢出、干扰大。
3. 功耗超标：休眠电流>10μA、广播电流>200μA，根因：电源管理配置错、IO未休眠、模块漏电。
4. 扫描不到设备：广播不启动、设备名乱码、UUID错误，根因：固件广播参数错、Flash残留脏数据。

---

三、WiFi嵌入式测试详解

（一）测试体系（6大核心维度）

1. 射频性能测试（RF，必测）

目的 ：验证2.4GHz/5GHz信号质量，确保高速传输、抗干扰强。

关键参数：

• 发射功率 ：2.4GHz典型+18dBm_{+20dBm，5GHz+15dBm}+17dBm。
• 接收灵敏度：2.4GHz@11Mbps ≤-85dBm，5GHz@54Mbps ≤-75dBm。
• EVM（误差矢量幅度）：≤-30dB，值越小信号质量越好。
• 频谱模板 ：带外杂散≤-40dBm，避免干扰其他设备。
  测试环境：微波暗室+WiFi综测仪（Keysight UXM）+网络分析仪（VNA）测天线S11。

2. 功能测试（基础）

核心场景：

• 扫描/连接AP：扫描周边2.4G/5G热点、显示RSSI/加密方式、WPA2-PSK/WPA3连接、密码错误提示。
• 网络模式：Station（连路由）、AP（热点）、STA+AP混合模式、WPS一键配网。
• 数据传输：TCP/UDP收发、大文件传输（10MB+）、无丢包/错包、速率达标。
• OTA升级 ：固件远程下载、断点续传、升级中不断电、升级后功能正常。

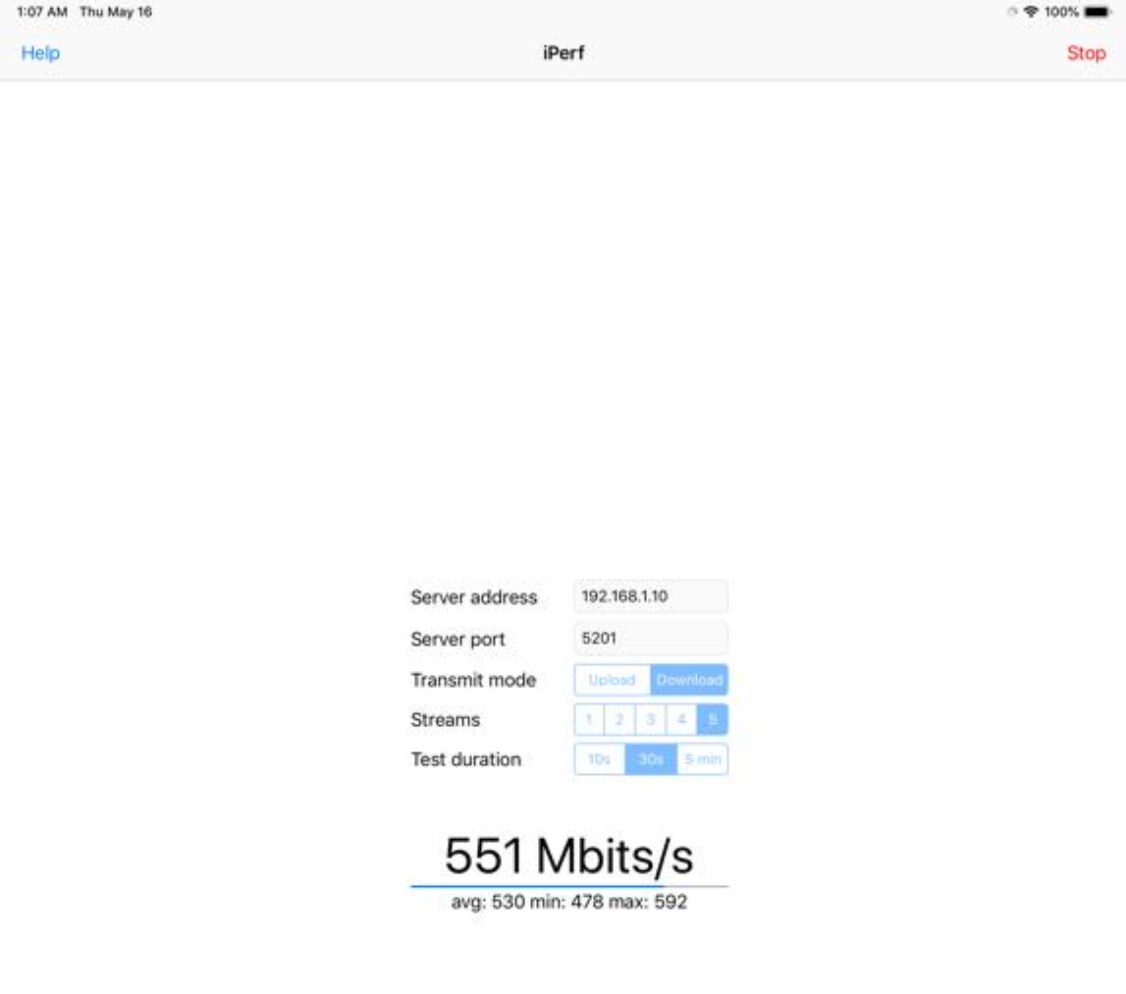

  工具 ：手机WiFi调试APP、Iperf（测吞吐量）、Wireshark（抓包）、串口助手。


3. 吞吐量与性能测试

关键指标：

• TCP吞吐量：2.4GHz@HT20 ≥20Mbps，5GHz@HT40 ≥80Mbps。
• UDP吞吐量：比TCP高10%~20%，丢包率<0.1%。
• 并发连接数：AP模式支持≥10台设备，无卡顿、无断连。
• 漫游切换 ：多AP环境下，切换时间<500ms，无丢包。
  工具：Iperf3、Chariot、WiFi分析仪（测信号强度）。

4. 稳定性测试（长期可靠性）

核心场景：

• 长时间挂机：连续7天（168小时）高负载传输，无死机、无重启、无断连。
• 反复开关机/插拔网线：循环5000次，每次启动正常、网络自动重连、数据不丢失。
• 高温/低温：-20℃~70℃环境下，满负载运行24小时，速率稳定、无断连。
• 干扰环境：蓝牙/微波炉/路由器同空间，吞吐量下降<20%、无断连。

5. 功耗测试（电池供电设备）

关键状态：

• 待机（连AP空闲）：电流~80mA。
• 数据传输：电流~150mA。
• 深度休眠 ：电流<10mA。
  工具：高精度电流计、功耗分析软件。

6. 安全性与认证测试

安全性 ：WPA3加密、防暴力破解、数据加密传输、固件加密防篡改。

认证：FCC/CE（射频）、WiFi联盟认证（WPA2/WPA3）、国内SRRC认证。

（二）常见Bug与真实现象

1. WiFi连不上：扫描不到热点、连接超时、密码正确但认证失败，根因：天线虚焊、电源不稳、加密方式不匹配、驱动错误。
2. 吞吐量低/丢包：速率<10Mbps、丢包率>5%、传输卡顿，根因：天线S11差、干扰大、缓冲区小、WiFi驱动配置错。
3. 断连不重连：网络波动后不自动重连、需重启设备，根因：WiFi驱动bug、重连机制缺失、电源纹波大。
4. OTA升级失败：下载中断、升级变砖、升级后功能异常，根因：Flash空间不足、断点续传逻辑错、固件校验失败。

---

四、蓝牙+WiFi双模设备测试（ESP32等）

1. 核心测试点

• 共存干扰：蓝牙与WiFi同时工作（如WiFi传数据+蓝牙连手机），吞吐量下降<30%、蓝牙无断连、无丢包。
• 模式切换：蓝牙/WiFi单独/同时开启、关闭，功能正常、无死机、无重启。
• 功耗叠加：双模同时工作，电流≤200mA（ESP32），符合设计预期。

2. 常见共存Bug

• WiFi速率暴跌：蓝牙开启后，WiFi吞吐量从50Mbps降至10Mbps，根因：2.4GHz同频干扰、天线隔离度不足。
• 蓝牙断连：WiFi大流量传输时，蓝牙频繁断连，根因：射频优先级冲突、缓冲区资源抢占。

---

五、测试工具与环境汇总

1. 硬件工具

• 射频测试：蓝牙综测仪（IQxel）、WiFi综测仪（Keysight UXM）、网络分析仪（VNA）、屏蔽箱/微波暗室。
• 功耗测试：高精度电流计、直流稳压电源。
• 功能测试：手机、电脑、串口助手、杜邦线、电源适配器。

2. 软件工具

• 蓝牙：nRF Connect、蓝牙协议分析仪、EspRFTestTool。
• WiFi：Iperf3、Wireshark、WiFi分析仪、ESP-IDF调试工具。
• 通用：串口调试助手、Putty、Python自动化脚本。

---

六、总结

1. 蓝牙（BLE）重点

• 核心：低功耗、连接稳定、兼容性。
• 关键参数：发射功率、接收灵敏度、RSSI、功耗电流。
• 常见Bug：断连、丢包、功耗超标、扫描不到。

2. WiFi重点

• 核心：吞吐量、抗干扰、稳定性、OTA。
• 关键参数：TCP/UDP速率、EVM、S11、并发连接数。
• 常见Bug：连不上、速率低、断连不重连、OTA失败。

3. 双模设备重点

• 共存干扰：蓝牙WiFi同时工作，速率下降<30%、无断连。
• 模式切换：单独/同时开启关闭，功能正常、无死机。
