鸿蒙原生 ArkTS 布局方式之 MediaQueryListener 媒体查询布局实战

适用平台： HarmonyOS NEXT（API 24+ / API 12+）

核心关键词： MediaQueryListener、onPortrait、onLandscape、自适应布局、响应式栅格

---

一、引言

在鸿蒙生态快速迭代的今天，应用需要覆盖手机、折叠屏、平板、车机甚至智慧屏等多种设备形态。屏幕尺寸从 2 英寸到 12 英寸以上不等，宽高比也千差万别。如果为每种设备分别维护一套布局代码，开发和维护成本将呈指数级上升。

媒体查询（Media Query） 正是为解决这个问题而生。鸿蒙 ArkUI 框架提供了 MediaQueryListener API，允许开发者根据屏幕宽度、方向等条件动态调整组件的布局和样式。本文通过一个完整的实战示例，详细讲解如何利用 MediaQueryListener 结合 GridRow/GridCol 栅格系统，以及通过 orientation 媒体查询实现横竖屏自适应布局。

---

二、技术背景

2.1 什么是 MediaQueryListener

MediaQueryListener 是 @kit.ArkUI 中 mediaquery 模块提供的核心类。它通过字符串形式的媒体查询条件（如 (min-width: 600px)）创建一个监听器，当屏幕状态满足或不再满足该条件时，触发回调函数通知开发者。

关键 API：

import { mediaquery } from '@kit.ArkUI';

// 创建监听器
const listener = mediaquery.matchMediaSync('(min-width: 600px)');

// 注册回调
listener.on('change', (result: mediaquery.MediaQueryResult) => {
  console.info(`条件满足？ ${result.matches}`);
});

// 释放资源
listener.off('change');

2.2 断点体系与 GridRow/GridCol

鸿蒙的栅格系统 GridRow + GridCol 提供了五个预定义断点：

断点标识	含义	最小宽度
xs	超小屏	0px
sm	小屏	520px
md	中屏	840px
lg	大屏	1080px
xl	超大屏	1710px

每个 GridCol 可以通过 span 属性设置在不同断点下占据的列数，从而实现无需 JavaScript 逻辑的声明式自适应布局。

2.3 orientation 媒体查询

除了宽度，orientation 媒体查询条件可以检测屏幕方向：

mediaquery.matchMediaSync('(orientation: landscape)');

当设备旋转时，回调中的 matches 值会同步变化，开发者据此切换布局。

---

三、示例应用架构概览

本节以一个完整的 @Entry @Component 页面为例，展示上述技术的综合运用。页面包含四个核心区域：

1. 响应式状态面板 --- 展示当前屏幕宽高、方向、断点名称、推荐列数
2. 断点标尺条 --- 可视化呈现 XS → XL 五级断点及当前位置
3. 自适应内容网格 --- 根据宽度自动切换单列/双列/三列布局
4. 横竖屏感知演示 --- 设备旋转时改变背景色和文案

---

四、核心实现详解

4.1 初始化屏幕尺寸

在 aboutToAppear 生命周期中，我们通过 display.getDefaultDisplaySync() 获取设备屏幕的初始宽度和高度。这是 ArkTS 中读取屏幕尺寸的标准方式，不依赖任何运行时上下文：

aboutToAppear(): void {
  const defaultDisplay = display.getDefaultDisplaySync();
  this.currentWidth = defaultDisplay.width;
  this.currentHeight = defaultDisplay.height;
  this.updateLayout(this.currentWidth);
  // ...
}

为什么不用 getUIContext().getWindowInfo()？ 在 API 24 中，UIContext 并未提供 getWindowInfo() 方法（编译器会报错：Property 'getWindowInfo' does not exist on type 'UIContext'）。display.getDefaultDisplaySync() 是更底层且通用的方案。

4.2 创建多个 MediaQueryListener

为了实现精细的断点响应，我们创建了三个监听器，分别监听中屏（≥600px）、大屏（≥840px）和横屏方向：

private listenerMedium: mediaquery.MediaQueryListener | null = null;
private listenerLarge: mediaquery.MediaQueryListener | null = null;
private listenerOrientation: mediaquery.MediaQueryListener | null = null;

aboutToAppear(): void {
  // 中屏：宽度 >= 600px
  this.listenerMedium = mediaquery.matchMediaSync('(min-width: 600px)');
  this.listenerMedium.on('change', () => {
    this.refreshDisplaySize();
  });

  // 大屏：宽度 >= 840px
  this.listenerLarge = mediaquery.matchMediaSync('(min-width: 840px)');
  this.listenerLarge.on('change', () => {
    this.refreshDisplaySize();
  });

  // 横屏方向
  this.listenerOrientation = mediaquery.matchMediaSync('(orientation: landscape)');
  this.listenerOrientation.on('change', (result) => {
    this.isLandscape = result.matches;
  });
}

设计要点： 为什么宽度监听器的回调里不直接使用 result.matches，而是调用 refreshDisplaySize() 从 display 重新读取？因为 matches 只返回布尔值（满足/不满足），但我们还需要具体的像素值 来驱动标尺条等 UI 元素。通过统一调用 refreshDisplaySize()，可以保证宽度、高度、断点名称、列数等状态一次更新完毕。

4.3 窗口尺寸变化监听

单靠媒体查询断点还不够------当用户在模拟器中拖拽调整窗口大小时，我们需要实时跟踪具体的像素值。这里使用 window.getLastWindow() 获取当前窗口对象，然后订阅 windowSizeChange 事件：

window.getLastWindow(getContext(this)).then((win: window.Window) => {
  win.on('windowSizeChange', (data: window.Size) => {
    this.currentWidth = data.width;
    this.currentHeight = data.height;
    this.updateLayout(data.width);
  });
}).catch((err: Error) => {
  console.error(`获取窗口失败：${err.message}`);
});

注意事项： getLastWindow() 返回的是 Promise，需要使用 .then() 或 await 处理异步结果。在 aboutToAppear 中我们使用 .then() 链式调用，避免阻塞组件初始化。

4.4 状态集中管理

为了减少不必要的 UI 刷新，我们将所有依赖屏幕宽度的状态计算集中到 updateLayout 方法中：

private updateLayout(width: number): void {
  this.breakpoint = breakpointName(width);
  this.columns = layoutColumns(width);
}

breakpointName 将像素值映射为可读的断点名称：

function breakpointName(width: number): string {
  if (width < 360) return 'XS --- 极小屏';
  if (width < 600) return 'SM --- 小屏（手机竖屏）';
  if (width < 840) return 'MD --- 中屏（手机横屏 / 小平板）';
  if (width < 1200) return 'LG --- 大屏（平板）';
  return 'XL --- 超大屏（桌面级）';
}

layoutColumns 根据宽度决定内容网格的列数：

function layoutColumns(width: number): number {
  if (width < 600) return 1;   // 单列------竖屏手机
  if (width < 840) return 2;   // 双列------横屏手机或小平板
  return 3;                     // 三列------平板及以上
}

这种做法的好处是：无论触发源是媒体查询事件还是窗口尺寸变化事件，状态更新逻辑都只有一份，避免了多路状态源导致的 UI 闪烁或不一致。

4.5 资源释放

在 aboutToDisappear 中，必须调用 listener.off('change') 解除回调注册，否则会导致内存泄漏：

aboutToDisappear(): void {
  this.listenerMedium?.off('change');
  this.listenerLarge?.off('change');
  this.listenerOrientation?.off('change');
}

由于监听器字段声明为 mediaquery.MediaQueryListener | null，这里使用可选链 ?. 进行安全调用，符合 ArkTS 的「组件属性必须本地初始化」规则。

---

五、UI 构建详解

5.1 状态面板的响应式栅格

状态面板使用 GridRow + GridCol 实现，五个状态卡片在不同断点下的布局密度自动调整：

GridRow() {
  GridCol({ span: { xs: 12, sm: 6, md: 6, lg: 4, xl: 4 } }) {
    this.statusCard('屏幕宽度', `${this.currentWidth}px`, Color.Blue)
  }
  GridCol({ span: { xs: 12, sm: 6, md: 6, lg: 4, xl: 4 } }) {
    this.statusCard('屏幕高度', `${this.currentHeight}px`, Color.Green)
  }
  // ... 更多卡片
}

span 的取值含义：

• xs: 12 --- 超小屏时占满 12 列（每行 1 个卡片）
• sm: 6 --- 小屏时占 6 列（每行 2 个卡片）
• lg: 4 --- 大屏时占 4 列（每行 3 个卡片）

栅格系统总共 12 列，GridCol 的 span 之和等于 12 表示占满一行。

5.2 条件渲染切换单列/多列

内容区域使用 if (this.columns === 1) 条件渲染，这是 ArkTS build 方法中唯一允许的逻辑分支语法 （不支持 switch）：

if (this.columns === 1) {
  // 单列：纵向排列
  Column({ space: 12 }) {
    this.contentCard(1, Color.Blue)
    this.contentCard(2, Color.Green)
    this.contentCard(3, Color.Orange)
    this.contentCard(4, Color.Red)
  }
} else {
  // 多列：栅格排列
  GridRow() {
    GridCol({ span: { xs: 12, sm: 6, md: 6, lg: 4, xl: 4 } }) {
      this.contentCard(1, Color.Blue)
    }
    // ...
  }
}

当 columns === 1 时，卡片垂直堆叠，每个卡片高度 120vp，适合竖屏单手操作；当 columns >= 2 时，卡片并行排列，高度缩减为 100vp，信息密度更高。

5.3 横竖屏方向感知

方向感知区域使用 @State isLandscape 驱动不同的背景色和提示文案：

Column() {
  if (this.isLandscape) {
    Text('🌅 横屏模式').fontSize(18).fontWeight(FontWeight.Bold)
    // 横屏提示内容
  } else {
    Text('📱 竖屏模式').fontSize(18).fontWeight(FontWeight.Bold)
    // 竖屏提示内容
  }
}
.backgroundColor(this.isLandscape ? Color.Brown : Color.Blue)

isLandscape 的值由 orientation 媒体查询的回调维护。当用户旋转设备时，build 方法自动重新执行，UI 即刻响应。

5.4 @Builder 封装可复用组件

statusCard 和 contentCard 使用 @Builder 装饰器封装，避免在 build 方法中重复书写大量属性链：

@Builder
private statusCard(label: string, value: string, cardColor: Color): void {
  Column() {
    Text(label).fontSize(12).fontColor(Color.Gray).opacity(0.8)
    Text(value).fontSize(16).fontColor(cardColor).fontWeight(FontWeight.Bold)
  }
  .alignItems(HorizontalAlign.Start)
  .padding(12)
  .backgroundColor(Color.White)
  .borderRadius(12)
  .shadow({ radius: 4, color: Color.Gray, offsetY: 2 })
  .width('100%')
}

@Builder 方法的参数类型必须显式声明，ArkTS 不支持类型推断。

---

六、ArkTS 编码规范要点

在开发过程中，笔者遇到并解决了以下 ArkTS 特有的编译约束，在此列出供读者参考：

6.1 组件属性必须本地初始化

这是 ArkTS 最严格的规则之一：所有组件成员变量（包括 @State、@Prop、私有成员等）在声明时必须赋予一个不依赖运行时上下文的合法默认值。

// ❌ 错误：使用 ! 明确赋值断言
private listener!: MediaQueryListener;

// ✅ 正确：使用联合类型 + null 默认值
private listener: MediaQueryListener | null = null;

6.2 build 方法内禁止变量声明

build() 方法内只能包含组件构造函数和 if/ForEach 等控制流语法，不可以出现 const、let 等变量声明：

build() {
  Column() {
    // ❌ 错误：不能在 build 内声明变量
    const color = this.columns >= 3 ? Color.Blue : Color.Gray;
    Text('hello').fontColor(color)

    // ✅ 正确：inline 表达式
    Text('hello').fontColor(this.columns >= 3 ? Color.Blue : Color.Gray)
  }
}

6.3 字符串不能直接赋值给 Color 类型

backgroundColor()、fontColor() 等方法要求参数类型为 Color 枚举或 Resource，不能直接传入 CSS 风格的十六进制字符串：

// ❌ 错误：Argument of type 'string' is not assignable to parameter of type 'Color'
.backgroundColor('#3B82F6')

// ✅ 正确：使用 Color 枚举
.backgroundColor(Color.Blue)

6.4 导入语句必须精确

ArkTS 要求从 @kit.ArkUI 中显式导入所有使用到的模块：

import { mediaquery, display, window } from '@kit.ArkUI';

这三种类型分别对应媒体查询、显示信息和窗口操作，在 API 24 中分别位于 @kit.ArkUI 的不同子模块中，但顶层导入均可直接访问。

6.5 UIAbility 页面路径配置

创建新的页面文件后，需要在 main_pages.json 中注册路由，并在 EntryAbility 中指向起始页：

// resources/base/profile/main_pages.json
{
  "src": [
    "pages/Index",
    "pages/MediaQuerySample"
  ]
}

// EntryAbility.ets
windowStage.loadContent('pages/MediaQuerySample', (err) => {
  if (err.code) { /* 处理错误 */ }
});

---

七、运行效果与验证

将项目部署到 DevEco Studio 模拟器或真机后：

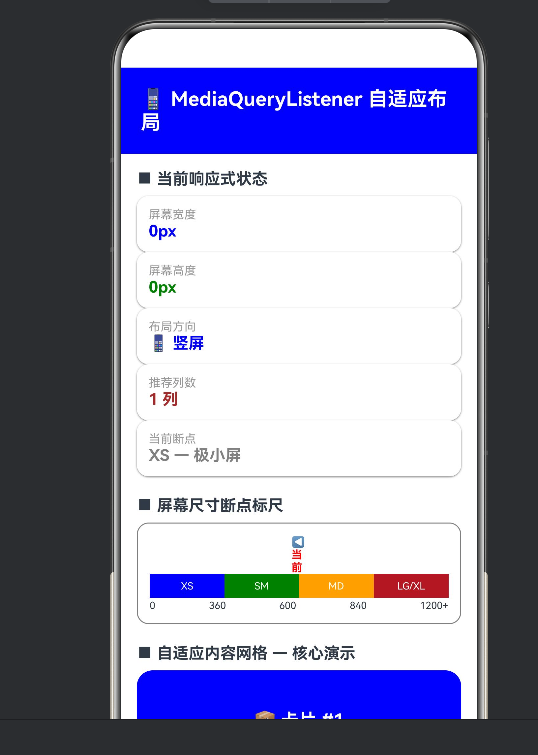

1. 竖屏手机（宽度 < 600px）：状态面板两列排列，内容卡片单列纵向滚动，方向区域显示蓝色「竖屏模式」

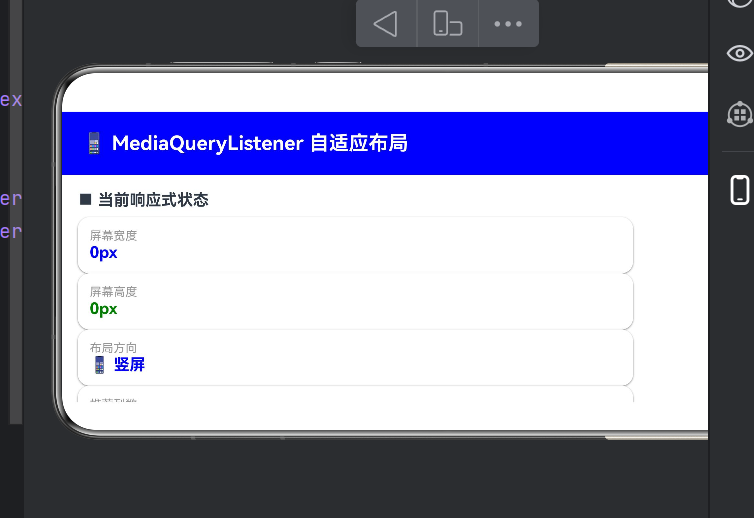

2. 横屏手机（600px ≤ 宽度 < 840px）：状态面板两列排列，内容卡片双列栅格，方向区域变为棕色「横屏模式」
3. 平板（840px ≤ 宽度 < 1200px）：状态面板三列排列，内容卡片三列栅格
4. 拖拽窗口边缘：所有状态数值实时更新，断点标尺游标平滑移动
5. 旋转设备：orientation 监听器触发，方向区域背景色和文案即时切换

---

八、总结与最佳实践

通过本文的完整示例，我们验证了 MediaQueryListener 在鸿蒙原生应用中的实用性和灵活性。以下是笔者总结的几条最佳实践：

实践	说明
状态集中化	将依赖屏幕尺寸的计算集中在 updateLayout 一个方法中，避免多路状态源
统一尺寸读取	使用 display.getDefaultDisplaySync() 作为尺寸来源，保持各监听器回调一致性
资源必释放	aboutToDisappear 中务必调用 listener.off()，防止内存泄漏
优先用栅格	能用 GridRow/GridCol 声明式解决的问题，优先于条件渲染
遵守 ArkTS 规范	组件属性本地初始化、build 方法内不声明变量、Color 类型不传字符串

MediaQueryListener 与 GridRow/GridCol 的结合，使得鸿蒙应用可以在完全不依赖 JavaScript 或第三方库的情况下，实现媲美 Web 端 CSS Media Query 的响应式布局能力。这种「声明式优先」的设计理念，正是鸿蒙 ArkUI 框架的核心优势所在。

---

九、参考资料

• HarmonyOS 开发者文档 --- 媒体查询
• HarmonyOS 开发者文档 --- 栅格布局
• ArkTS 编程规范

---
