短文标题：RS485组网三要素：负载、距离、终端电阻
你有没有想过一个问题：RS485总线上最多能挂多少个设备？为什么距离远了要降波特率？为什么两端要加120Ω电阻？这三个问题，对应RS485组网的三个核心要素：负载能力、信号衰减、阻抗匹配。

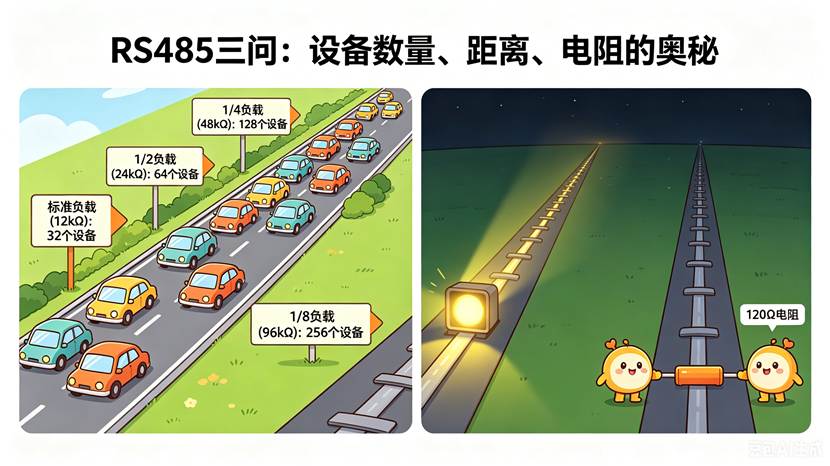

一、设备数量：受单元负载限制
RS485标准定义了一个单位负载 （UL）。标准接收器的输入阻抗为12kΩ，消耗1个UL。1个UL允许总线上挂32个标准设备。
- 1/2负载芯片：输入阻抗24kΩ，可挂64个
- 1/4负载芯片：输入阻抗48kΩ，可挂128个
- 1/8负载芯片：输入阻抗96kΩ，可挂256个
每个设备都"消耗"总线信号能量，设备越多信号越弱。
二、波特率 vs 通信距离：成反比
RS485最大通信距离1200米（10kbps时）。
距离越远、设备越多，可靠通信的最高波特率越低。 信号在长线传输时幅值衰减，高频信号衰减更快，边沿变缓。远距离时需降低波特率保证信号完整性。

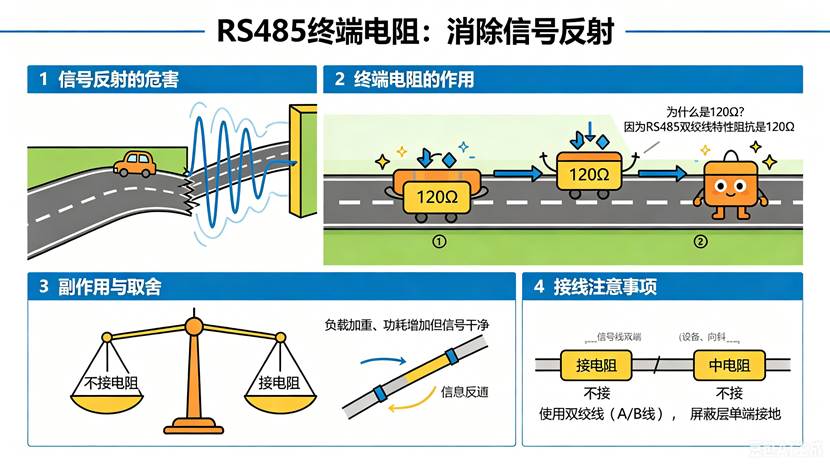

三、终端电阻：消除信号反射
在总线两端（最远两个设备）各接一个120Ω 电阻。作用：吸收信号能量，防止反射。信号到达总线尽头遇到阻抗突变（空气）会产生反射，与正常信号叠加，造成波形畸变、误码。为什么是120Ω？因为RS485标准双绞线的特性阻抗 为120Ω。电阻值应与线缆特性阻抗匹配。只接一端不行：另一端仍会反射，形成二次反射，干扰依旧存在。两端都接才能彻底消除反射。
**终端电阻的副作用，**终端电阻会增加驱动器的负载（120Ω并联到总线上），驱动电流增大，功耗增加，也限制了总线能挂的设备数量。
- 不接电阻：信号反射，远距离通信误码
- 接电阻：总线负载加重，但信号干净
长距离、高波特率时必须接。短距离低速（几米、9600bps）可不接。接线注意事项
- 终端电阻只在总线的两个物理末端加，中间节点不加
- A/B线应使用双绞线（降低共模干扰）
- 推荐：屏蔽双绞线，屏蔽层单端接地
设计选型建议
这个故事的启示， RS485组网不是简单地把A-A、B-B连起来。负载数量、通信距离、终端电阻------三者相互制约。 设备多、距离远，就降波特率、加终端电阻。懂这三要素，RS485组网才稳。写在最后， 画RS485总线前，先算三笔账：要挂多少个设备？传多远？跑多快？参数互锁，平衡才有好效果。
（本文灵感源于于振南《新概念ARM32单片机》教程第4.15节"RS485总线设备数量、波特率与终端电阻匹配问题"。）
