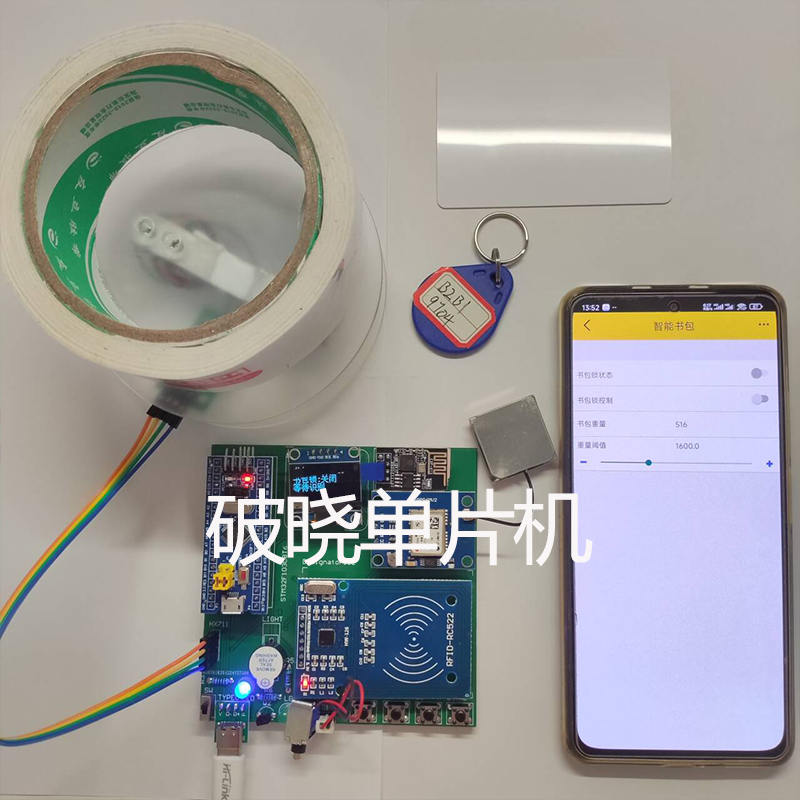

一、项目成品图片
二、项目功能简介
1.主要器件组成
2.功能详解介绍
三、项目原理图设计
四、项目PCB硬件设计
项目PCB图
五、项目程序设计
六、项目实验效果 编辑
七、项目包含内容
一、项目成品图片
哔哩哔哩视频链接：
资料分享看文章末尾
二、项目功能简介
1.主要器件组成
本设计由STM32F103C8T6单片机+WIFI模块ESP8266-01S电路+OLED屏幕电路+RC522模块电路+HX711重力传感器电路+GPS模块电路+电磁锁电路+蜂鸣器电路+按键电路+电源电路组成。
2.功能详解
1、书包重量：HX711重力传感器检测书包重量。
2、屏幕显示：OLED屏幕显示当前书包重量、电磁锁状态、GPS定位信息
3、刷卡开锁：通过RFID识别模块识别IC卡，当有效IC卡刷卡开启电磁锁，当无效IC卡刷卡蜂鸣器报警。
4、书包定位：通过GPS定位模块定位，通过按键查看定位信息
5、电器控制：通过app控制开关电器功能
6、阈值设置：可通过按键和app设置重力阈值
7、超重报警：当检测到书包重量大于设置的阈值时声光报警
8、远程控制：通过WIFI连接手机APP，APP可以查看当前环境信息数据，可调节阈值范围

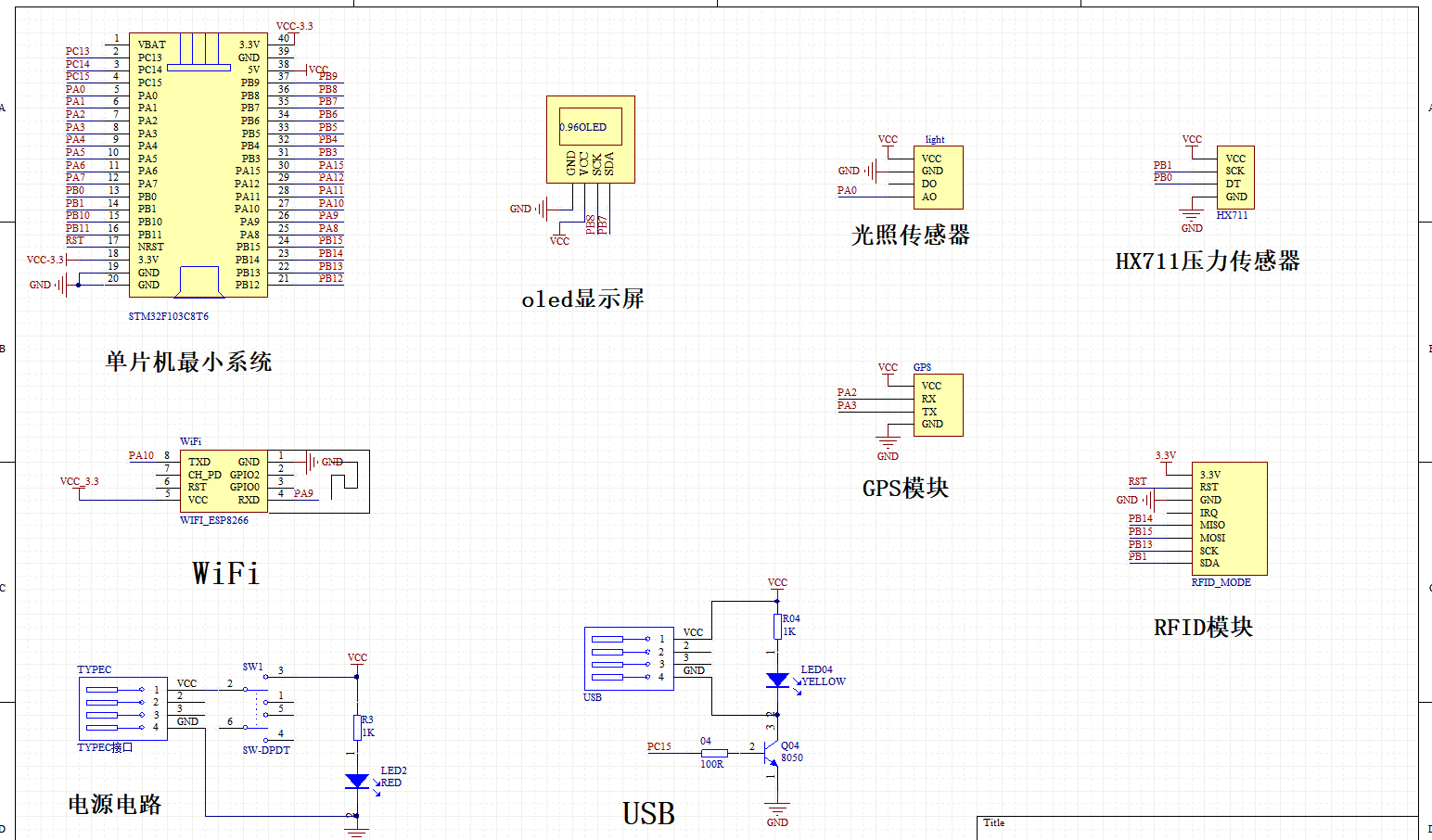

三、项目原理图设计

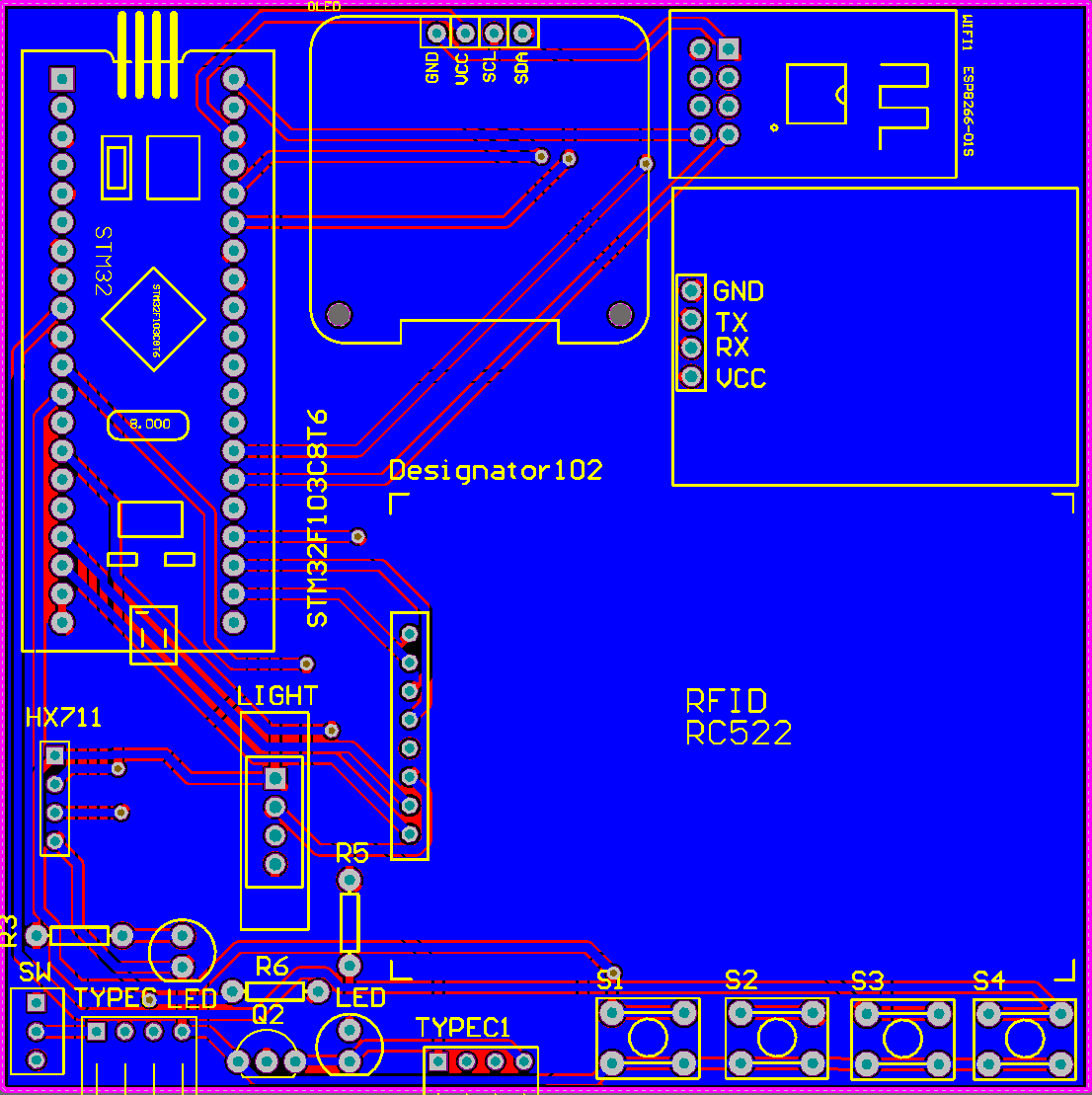

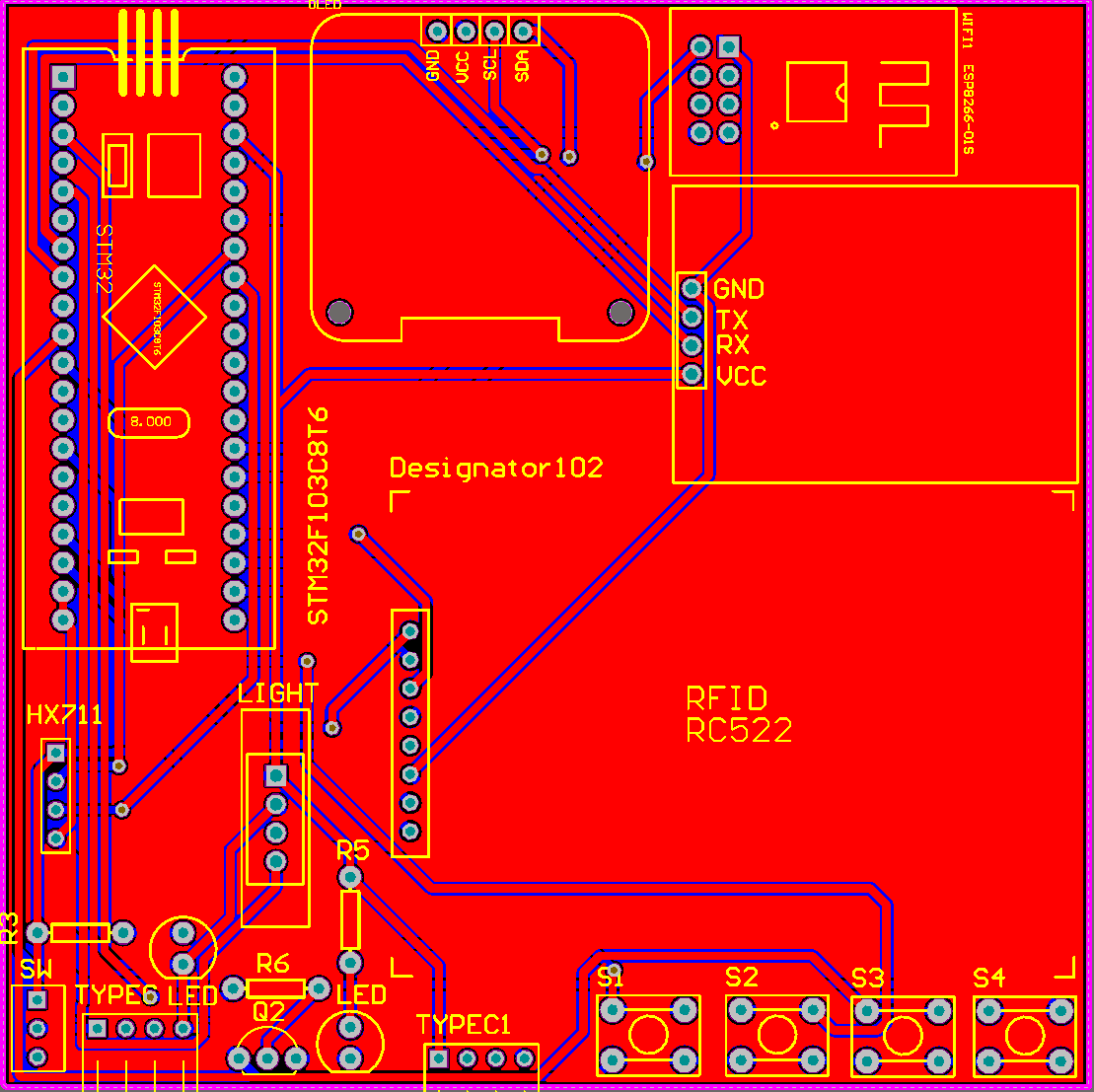

四、项目PCB硬件设计
五、项目程序设计
#include "stm32f10x.h"
#include "delay.h"
#include "usart.h"
#include "USART2/usart2.h"
#include "oled.h"
#include "timer.h"
#include "menu.h"
#include "key.h"
#include "modules.h"
#include "beep.h"
#include "MYDATA/mydata.h"
#include "sou.h"
#include "RC522DATA/rc522data.h"
#include "RC522/rc522.h"
#include "HX711/HX711.h"
#include "usart3.h"
/****************破晓电子工作室*******************
*** 破晓单片机
*** 项目:STM32智能儿童防丢书包系统
*** BILIBILI:破晓单片机
*** 小红书:破晓单片机
*** 授权IP:破晓单片机
*** 淘宝:破晓单片机
*** 淘宝:破晓电子
*** 版本:V01.01
*** MCU:STM32F103C8T6
******************破晓单片机***********************/
//显示界面
CaiDanJieGouTi KeyTab[SIZE_CAIDAN]=
{
{0 ,0 ,0 ,0 ,0 ,Main_Menu0},
{1 ,1 ,1 ,1 ,1 ,Main_Menu1},
{2 ,2 ,2 ,2 ,2 ,Main_Menu2},
{3 ,3 ,3 ,3 ,3 ,Main_Menu3},
{4 ,4 ,4 ,4 ,4 ,Main_Menu4},
{5 ,5 ,5 ,5 ,5 ,Main_Menu5},
{6 ,6 ,6 ,6 ,6 ,Main_Menu6},
{7 ,7 ,7 ,7 ,7 ,Main_Menu7},
{8 ,8 ,8 ,8 ,8 ,Main_Menu8},
} ;
//传感器变量声明
typedef struct
{
uint16_t Weight;//
uint16_t shibie;
}SensorModulesValue;
typedef struct
{
uint8_t WeightTV;//阈值
}SensorThresholdValue;
typedef struct
{
uint8_t BEEPFlag;
uint8_t SOUFlag;
uint8_t SOUKZ;
uint16_t count;//
}DriveFlag;
int main(void)
{
delay_init();
TIM3_Int_Init(9,7199);//定时器初始化
OLEDGUI_Config(); //OLED初始化
OLEDGUI_DispString(30,16,"Init...",16,1);
key_Init();//按键初始化
Init_HX711pin();//HX711初始化
beep_Init();//beep初始化
InitRc522();//Rc522初始化
SOU_Init();//SOU初始化
SensorThresholdSet();//阈值初始化
uart1_init(9600);
delay_ms(100);
uart2_init(9600);
delay_ms(100);
memset((uint8_t *)¤tDataPoint, 0, sizeof(dataPoint_t));
gizwitsInit();
TFT_Clear(BLACK); //TFT清屏
while(1)
{
//获取按键值
key_scan();
//进入菜单界面显示处理数据
GetKeylnput(&Keystatus);
//获取传感器数据
SensorDataGet();
//数据上传
currentDataPoint.valueWeight=SensorData.Weight;
currentDataPoint.valueSOU=DriveFlagData.SOUFlag;
gizwitsHandle((dataPoint_t *)¤tDataPoint);
//数据下发
Sensorthreshold.WeightTV=currentDataPoint.valueWeightyz;
DriveFlagData.SOUKZ=currentDataPoint.valueSOUKZ;
delay_ms(100);
}
}六、项目实验效果
